Что такое электрический рубильник — назначение и виды

Преимущества и недостатки

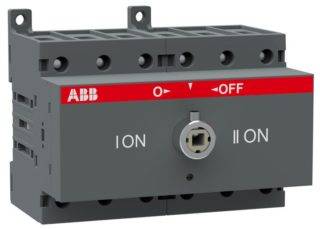

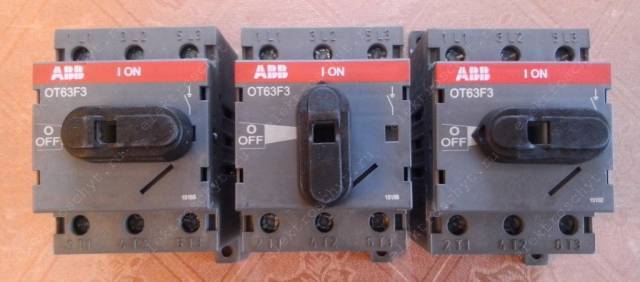

Реверсивный рубильник ABB OT63F3C 63A

Реверсивные выключатели-разъединители востребованы во всех отраслях хозяйственной деятельности.

Популярность изделий основывается на следующих достоинствах:

• Прочность и надежность. Устройства устойчивы механическим нагрузкам и вибрации.
• Длительный срок эксплуатации. Высокая износостойкость контактов и шарнирных соединений обеспечивает долговечность приборов даже при частом использовании. Ресурс устройства составляет 3000-5000 отключений.
• Безопасность. Отсутствует риск поражения человека током, взрыва или возгорания.

• Минимум затрат на техническое обслуживание. Достаточно периодической смазки шарнира.

• Широкий температурный диапазон эксплуатации.
• Экологическая чистота. Устройства не выделяют вредных веществ в окружающую среду.
• Компактность. Небольшие размеры дают возможность устанавливать несколько изделий в одном щитке.
• Доступная стоимость.
• Простота и быстрота монтажа.

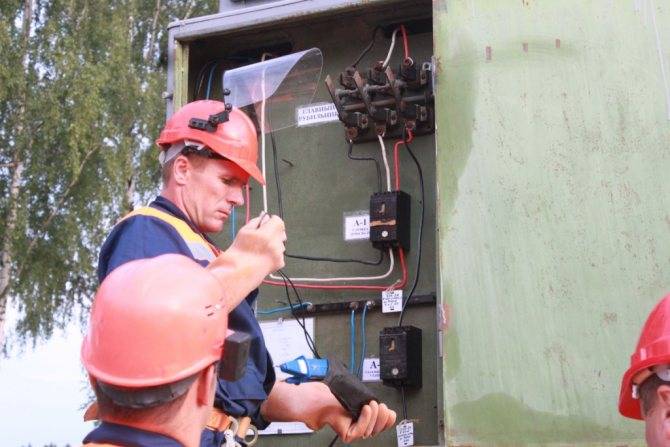

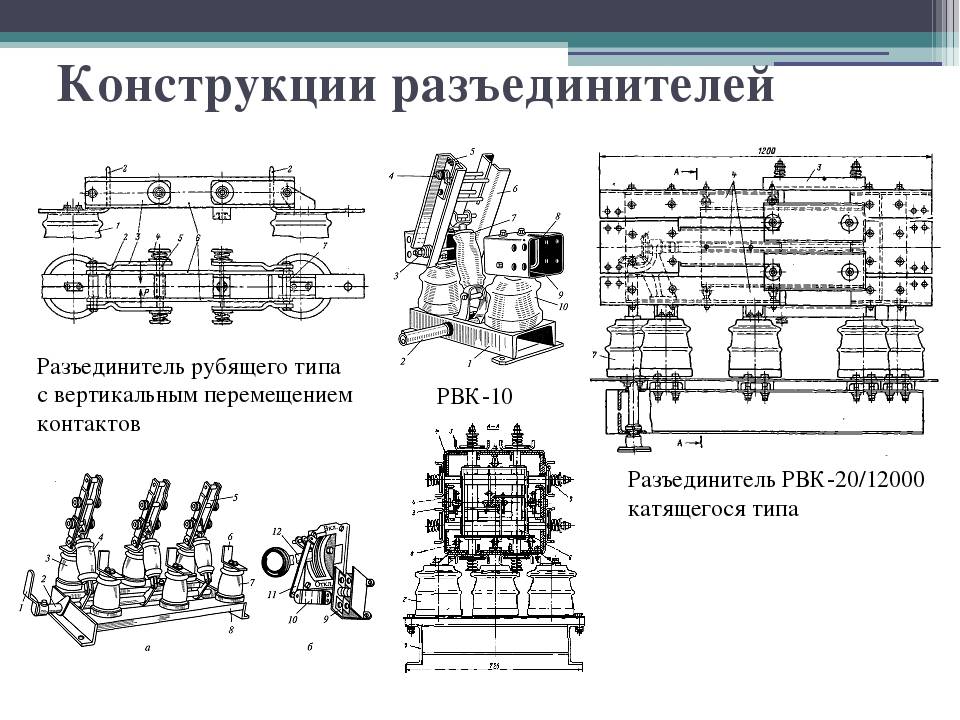

Порядок проведения испытаний

Эксплуатация разъединителей предусматривает регулярное проведение следующих испытаний, измерений и проверок:

1. Определение сопротивления изоляции – не должно превышать 300 МОм для каждого отдельного элемента.
2. Испытание подачей повышенного напряжения с частотой в 50 Гц – проводится для изоляторов.
3. Определение значения сопротивления постоянному току – посредством микрометра, двойного моста или с использованием амперметра и вольтметра. Полученные значения сопротивления должны находиться в пределах от 50 до 220175 мкОм, в зависимости от номинального тока.
4. Определение контактного давления в разъёмах.
5. Проверка времени срабатывания.

Также дополнительно проверяется работа механизмов и блокировок. Полученные результаты оформляются соответствующими отчётами, с указанием определённых показателей.

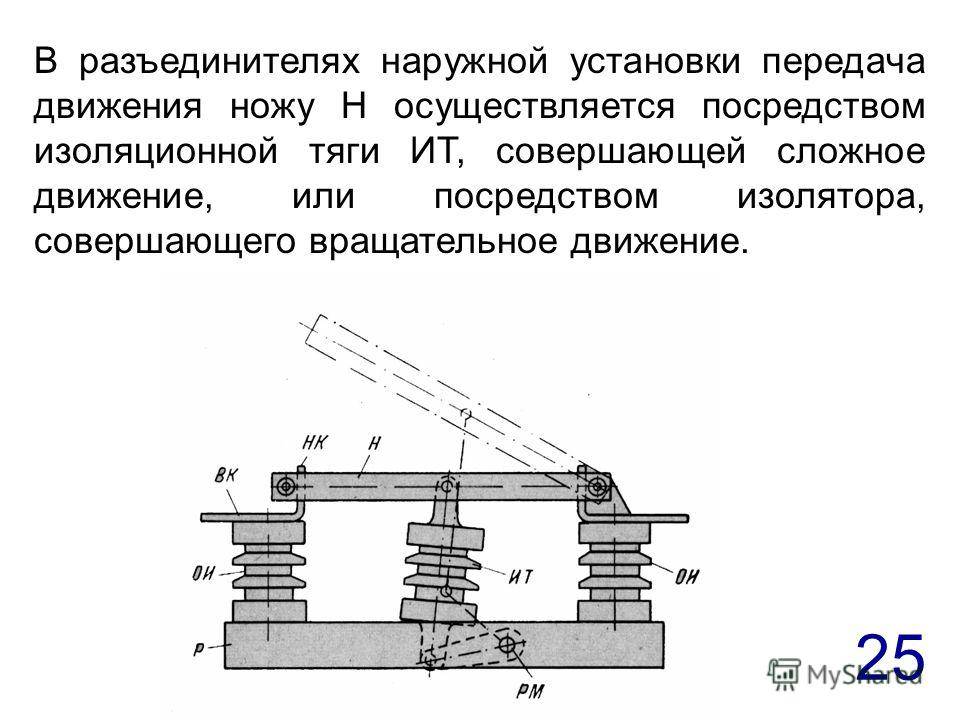

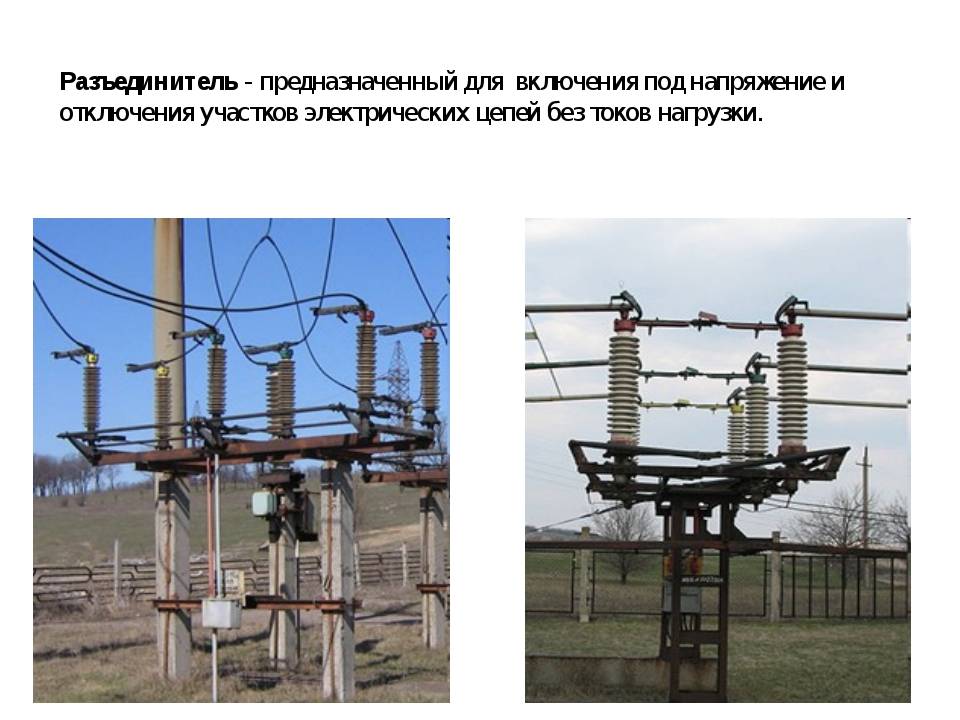

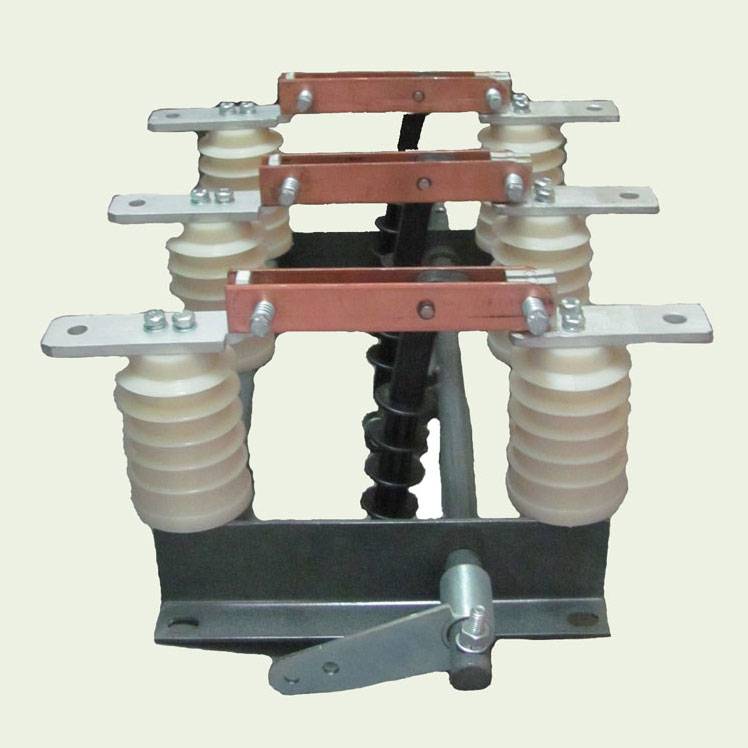

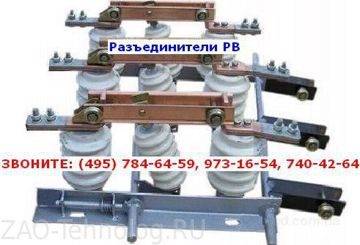

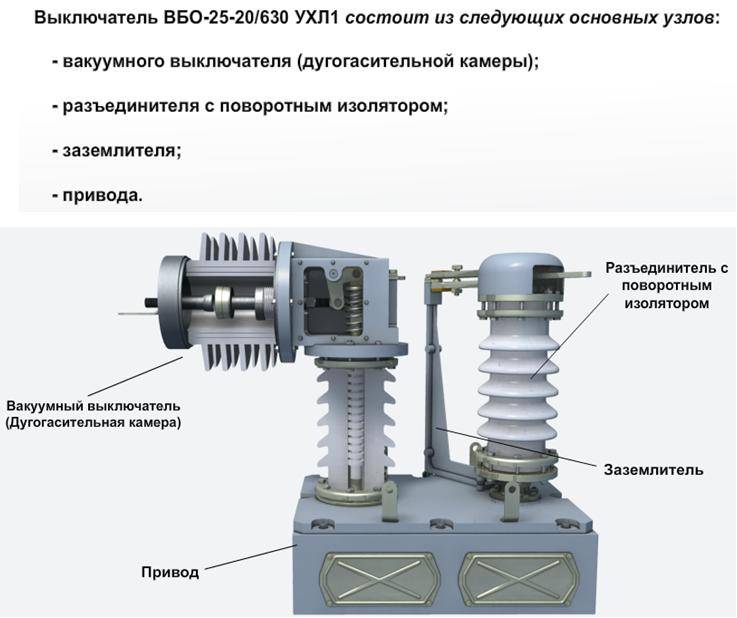

Использование высоковольтных разъединителей позволяет обеспечить безопасность в процессе коммутации линий при большом значении напряжения.

Более подробно про разъединитель можете прочитать в “ГОСТ Р 52726-2007 Разъединители и заземлители переменного тока на напряжение свыше 1 кВ и приводы к ним”:Открыть и читать файл

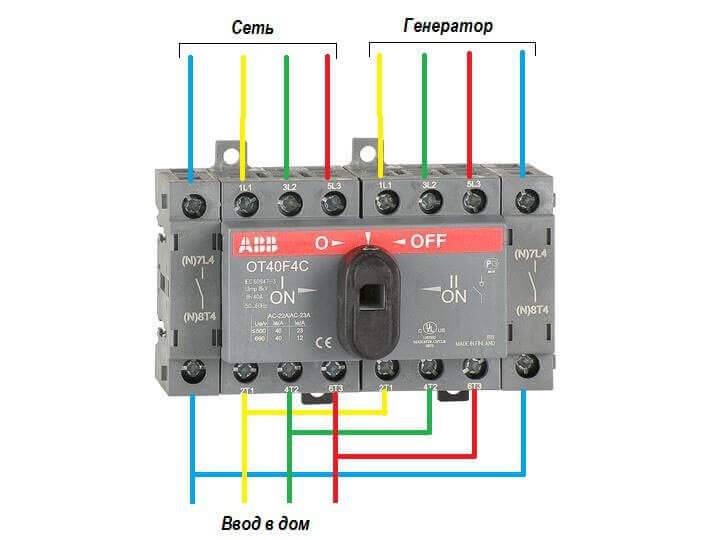

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

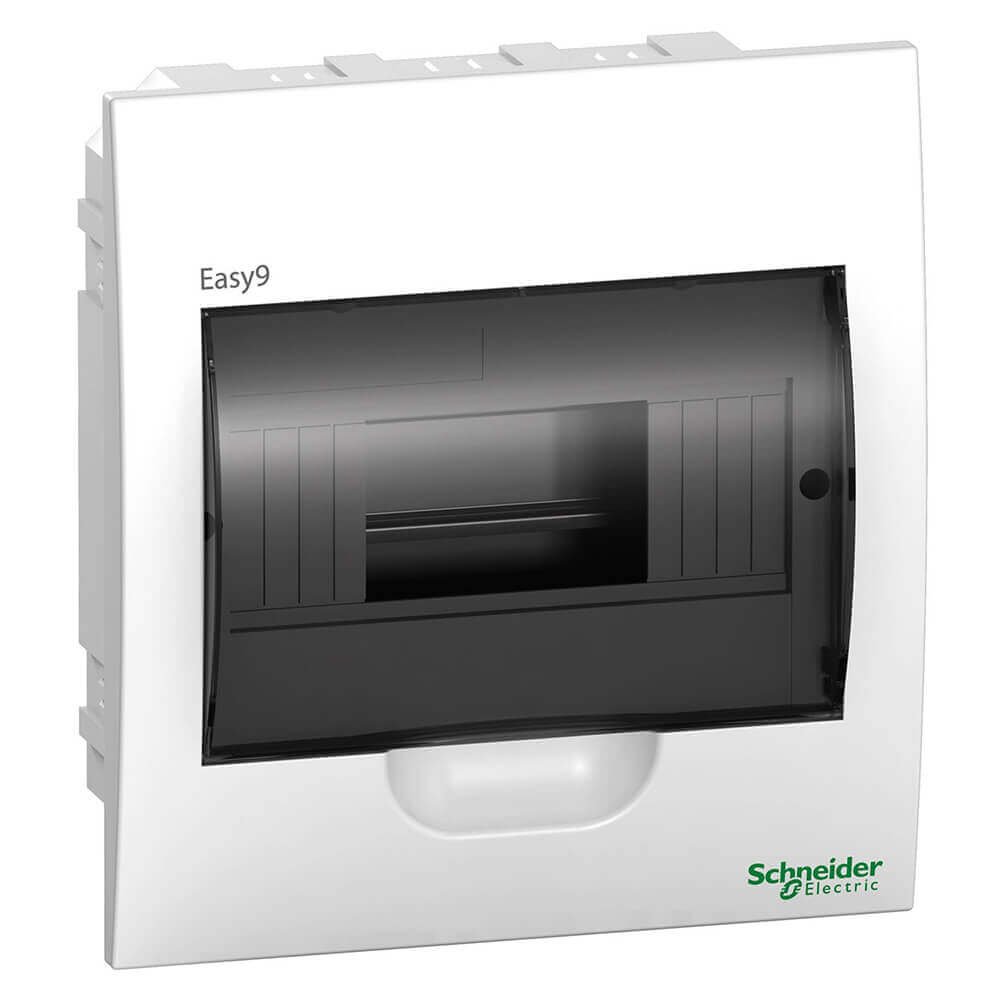

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

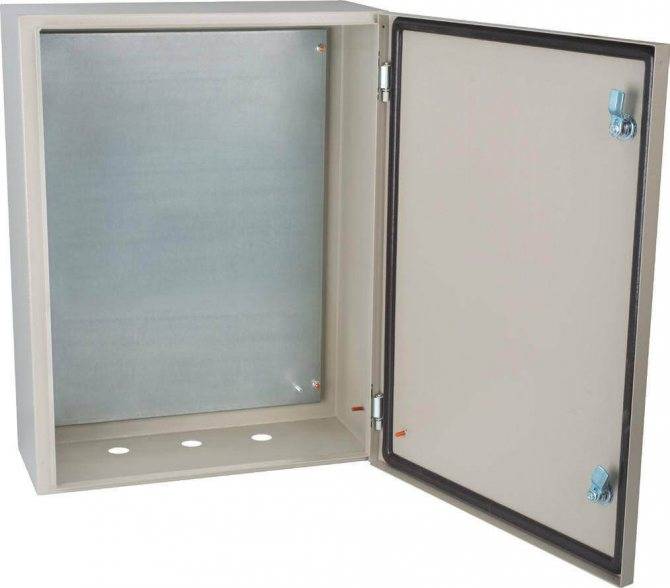

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:

При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

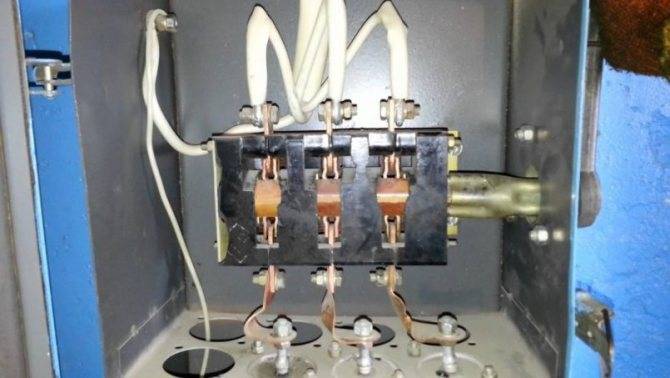

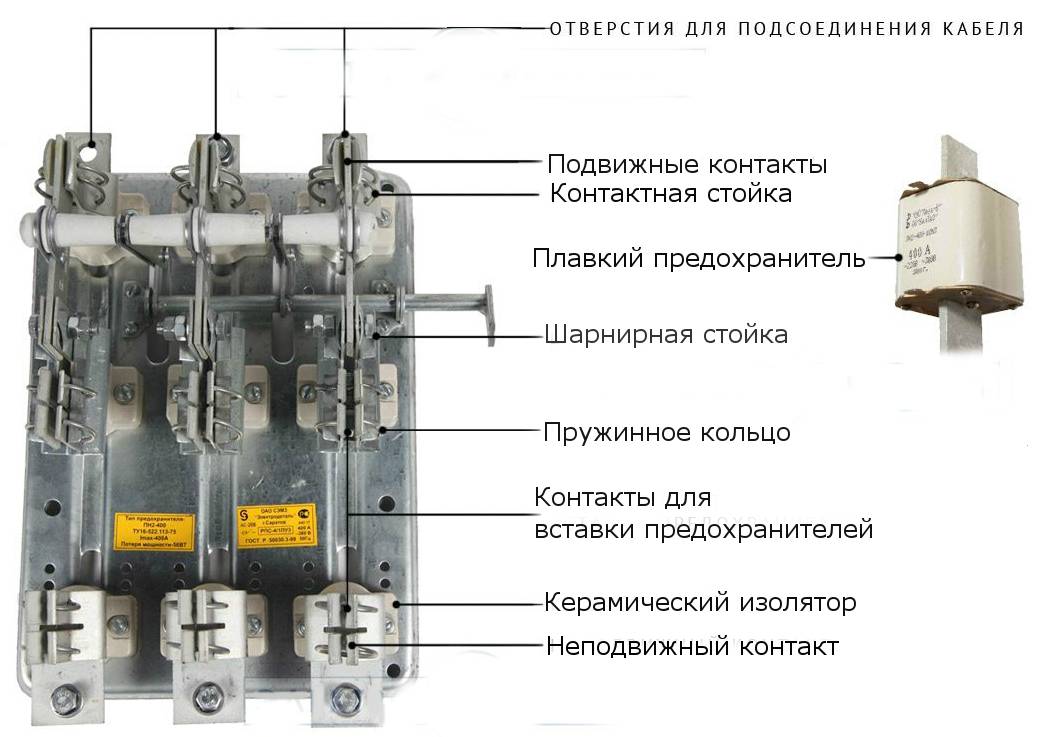

Устройство рубильника

Устройство рубильника

Рубильник – прибор простой, но хорошо продуманный, благодаря чему получил широкое распространение в электротехнических работах.

Устройство рубильника:

• Основание. Предназначено для надежного крепления узлов и механизмов прибора.
• Неподвижные контакты, жестко закрепленные на основании и имеющие клеммы для присоединения проводов кабеля. Представляют собой сдвоенные пластины, обладающие упругостью.
• Неподвижный кронштейн для крепления подвижного элемента. Изготавливается из прочного материала, устойчивого к истиранию.
• Подвижный контакт, сделанный в форме ножа или вилки для расходной вставки.
• Рукоятка, оборудованная на захватном конце изоляционной накладкой.

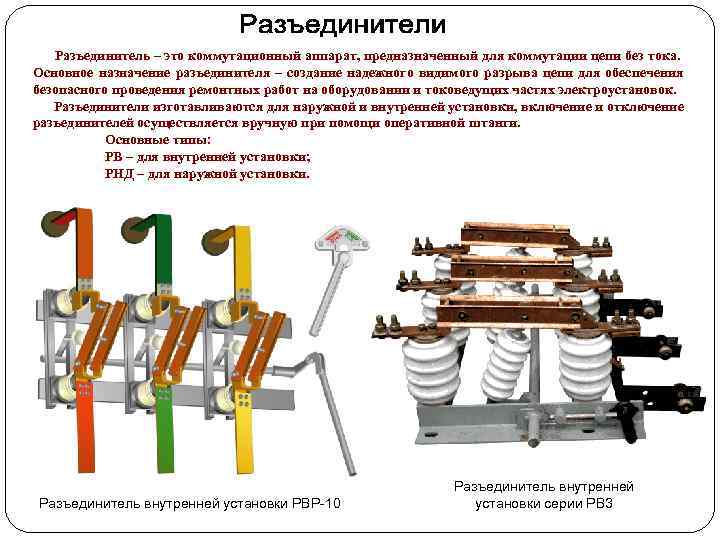

Отличие рубильника от разъединителя

Отличие рубильника от разъединителя заключается в механизме обесточивания линии, расстоянием между разведенными концами и наличием электрической дуги.

Выключатель 380 В используется, чтобы отсоединять приборы, находящиеся под нагрузкой – во включенном состоянии. Устройство дает возможность проводить какие-либо манипуляции с электрическим оборудованием без обесточивания всего жилого объекта. При этом расстояние между контактами достаточное, чтобы не возник пробой. Корпус устройства закрывает контакты, что предотвращает попадание ионной дуги на соседние детали или линию заземления.

Особенности применения автоматов и рубильников

Перед тем, как подключить рубильник, автомат или другой коммутационный аппарат, необходимо четко понимать его назначение. Для этого давайте разберем назначение интересующих нах позиций, а также наиболее распространенные места их установки.

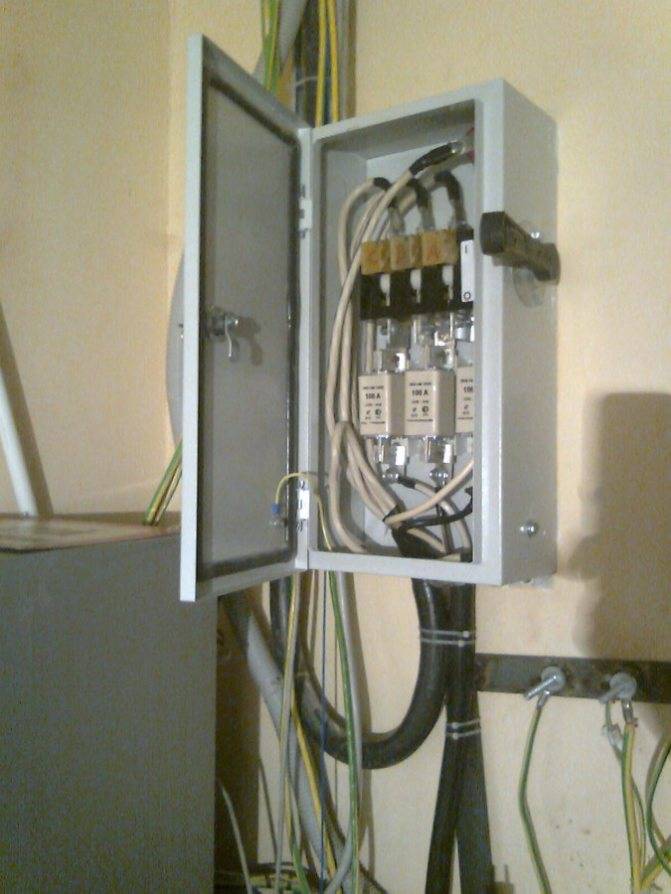

Установка рубильников и автоматов в распределительном шкафу

• Начнем с более простого рубильника. Они предназначены для монтажа в электроустановках преимущественно закрытого типа. Современные модели конечно имеют неплохую защиту от влаги и пыли и не имеют токоведущих частей доступных для прикосновения, но устанавливать рубильники все равно лучше в щитах.
• Рубильник предназначен для коммутации сетей без напряжения, под напряжением и иногда под незначительной нагрузкой. Объясним это более простым языком: оперировать рубильником можно, когда все электроустановки, питающиеся от него, выключены. В этом случае, отключением рубильника вы снимаете с них напряжение.

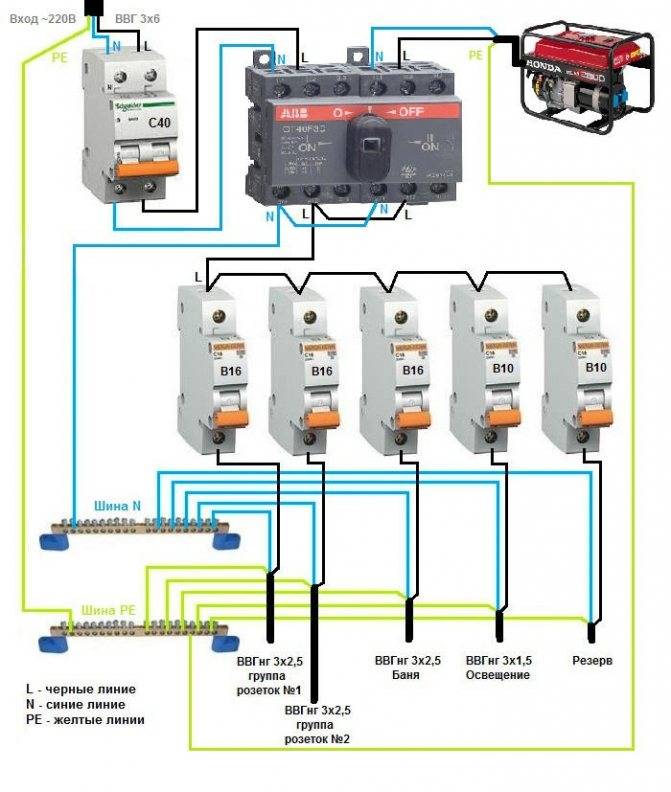

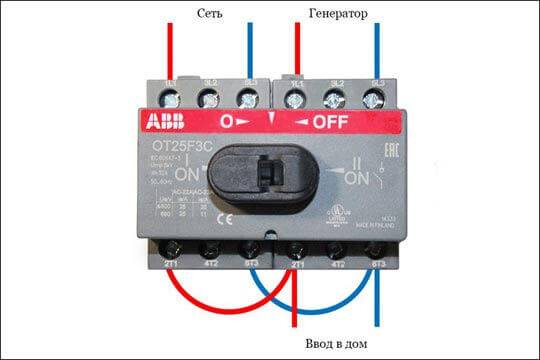

Схема подключения реверсивного рубильника для переключения питания между основной сетью и автономным источником питания

Для того чтобы отключать рубильник под нагрузкой, он должен иметь дугогасительные камеры. И даже в этом случае коммутировать им значительные токи не рекомендуется. Максимум это нагрузка сети освещения, либо ток холостого хода трансформатора.

• Теперь, что касается автоматов. Эти коммутационные аппараты предназначены для коммутации цепей без напряжения, под напряжением и под нагрузкой. То есть, автоматом мы без проблем можем отключать нагрузку, соответствующую его номиналу. Более того, благодаря наличию встроенных защит автомат способен сам отключиться при превышении номинальных параметров. Ни один рубильник на такое не способен.
• Но у автоматов есть один, хоть и не значительный, но минус. Визуально определить положение его контактов достаточно сложно, ведь в отличии от рубильника их не видно. То есть, отключив автомат, вы не можете быть уверены, что он отключен. Именно поэтому нормы охраны труда требуют предварительной проверки отсутствия напряжения на контактах автомата.
• С рубильником все проще — вы можете визуально увидеть, что он отключен. Именно поэтому зачастую рубильники используют как вводные коммутационные аппараты на распределительный щит. А уже после них устанавливаются автоматы, которые не только коммутируют каждую определенную группу потребителей, но и защищают ее.

Для защиты питаемой цепи после рубильника устанавливаются предохранители

• Если рубильник устанавливается для питания какой-то определенной группы потребителей, то сразу после него должны устанавливаться соответствующие по номиналу предохранители. Они будут защищать линию в случае короткого замыкания.
• Современные рубильники не имеют открытых токоведущих частей, а иногда у них есть даже автоматика для рубильника, но уже далеко не всегда обеспечивается визуальный контроль положения контактов. Это с одной стороны нивелирует преимущества рубильников, с другой стороны — более безопасно.
• Такие изделия часто используют вместо пакетных переключателей. Их устанавливают перед счётчиком, во вторичных цепях, а также в оперативных сетях постоянного тока.

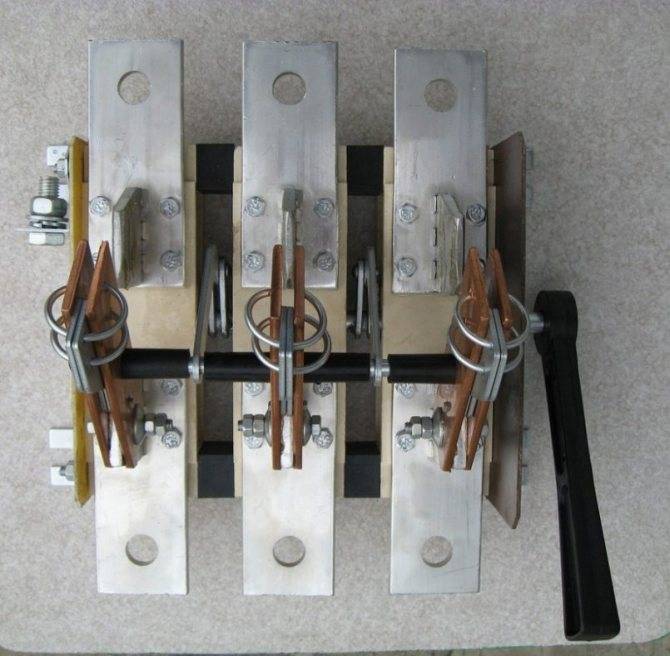

Принцип работы и виды рубильников

Много видов рубильников с центральным приводом — РПЦ, с боковым приводом — РПБ, со смещенным приводом — РПС представляют собой в принципе электрические аппараты, функционирующие в качестве разделителей. Их используют для ручного соединения электрических цепей переменного тока, и для защиты цепи при перегрузках и коротких замыканиях. Обычная частота соединений не больше 6 в 1 час. Это устройства открытого типа, монтирующиеся вместе с предохранителями ПН, ППН на плите серии РП. Рубильники с боковым, центральным и со смещенным приводом в отключенном состоянии имеют съемную рукоятку. К выводам можно подсоединять провода и кабели с алюминиевыми и медными жилами. Рубильники эксплуатируются при широком диапазоне температур от -450 до +400 градусах.

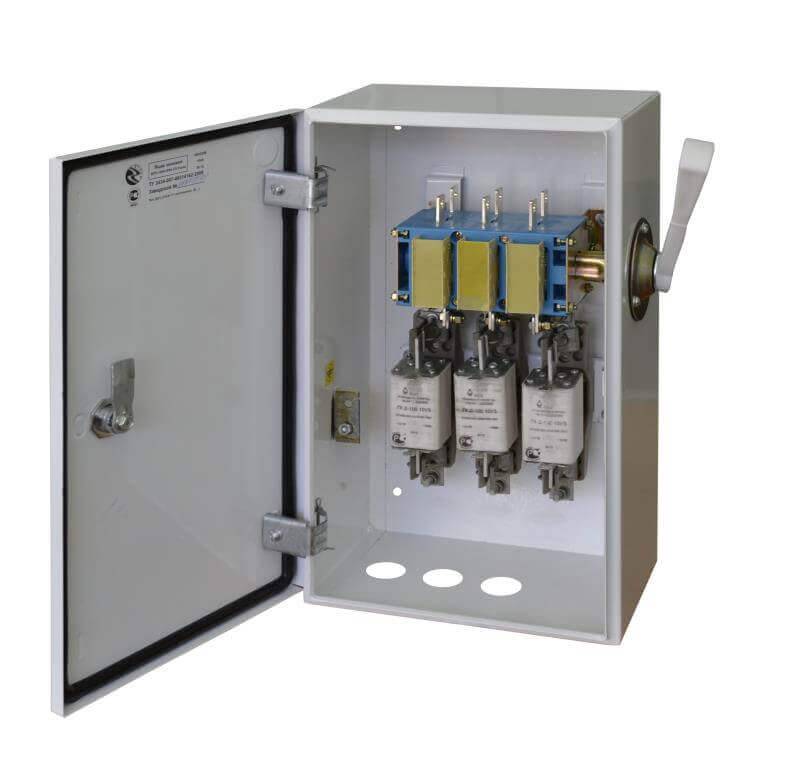

Рубильник 1000а оснащен предохранителями на общей открытой плите, трехполюсными, с ручным приводом для присоединения проводников со свойствами разъединителей, для не больше шести в один час коммутаций электрических цепей частотой 50 Гц и напряжением 380 В.

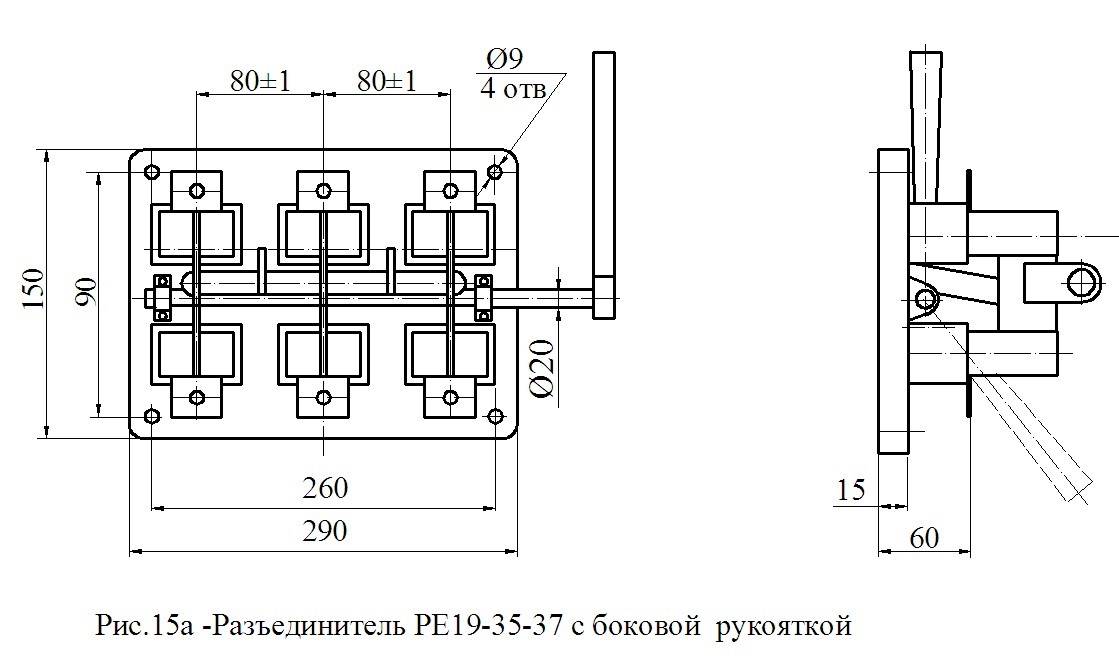

Рубильник 400а устроен аналогично. Рубильники ВР32 предназначаются для включения/выключения ручным способом цепи переменного тока с напряжением до 690 В и частотой 50 Гц. В конструкции используется трехполюсная контактная система ножевого типа с видимым двойным разрывом цепи. С помощью разрыва, дугогасительных камер и больших растворов контактов обеспечивается гашение электрической дуги при соединении нагрузок, что защищает контакты от износа. Эти рубильники предназначены для неавтоматического соединения цепей переменного тока при напряжении до 0,66 кВ и для соединения цепей при напряжении до 1 кВ при отсутствии нагрузки. Рубильники применяются для соединения цепей постоянного тока при max напряжении 440 В. Для этих рубильников принята классификация по величине номинал. тока, по типу рукояти и по кол-ву полюсов. Рубильники могут работать продолжительно. Рубильники РЕ19 ручным методом включают/отключают электрические потребители без нагрузки, изменяют схему электроцепей и обеспечивают безопасное проведение регламентных, ремонтных работ. Их основная сфера использования — ячейки КСО и трансформаторные подстанции. РЕ19 применяются в трех-, двух, однополюсном варианте для заднего и переднего подсоединения внешних проводников медной и алюминиевой шиной. По типу привода бывают со смещенной, боковой и центральной рукоятью. Эти рубильники эксплуатируются при температуре от -60 до +40 градусах с низким содержанием газов, водяных паров и концентраций пыли. Группа требований по эксплуатации регулируется ГОСТ 17516.1-90.

Генераторные рубильники

Перекидные рубильники для генераторов являются одномодульными. Блок-блокиратор содержит классический вариант контактной группы. Реверсивные блоки производятся вместе с контролером.

• Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу

• Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства (135 фото)

• Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства (155 фото)

Перед монтажом надо оценить качество заземляющей схемы. Для результативной эксплуатации необходимо присутствие электрода заземляющего действия. Изучите маркировку, которая обычно имеет вид ИП30, что указывает на наличие качественной изоляции материала. Это будет гарантией большого ресурса.

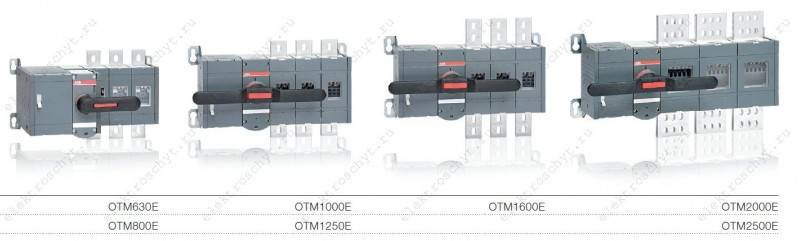

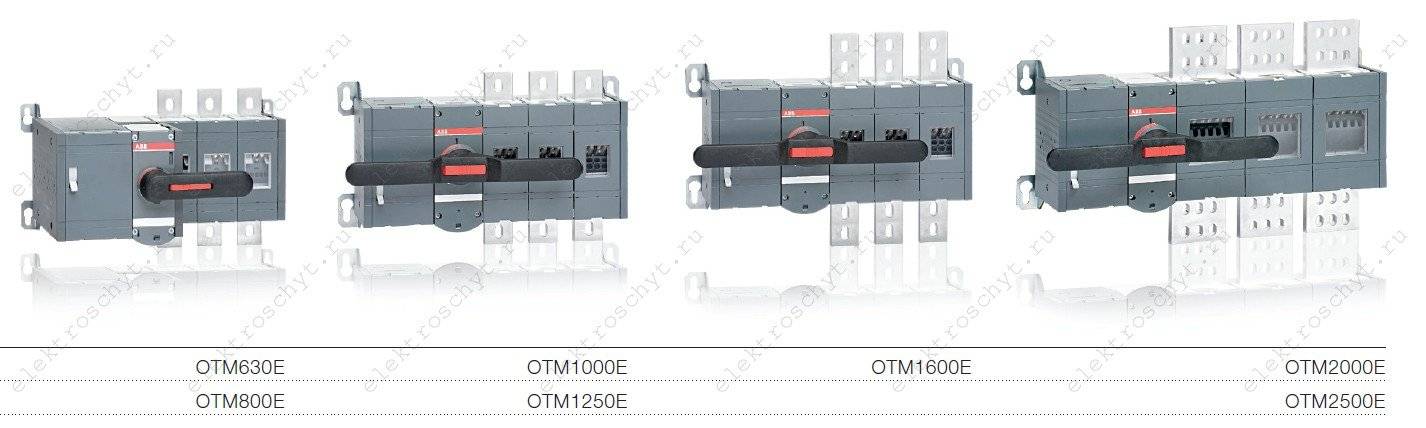

Реверсивные рубильники ABB — это особые выключатели нагрузки, которые обеспечивают бесперебойный характер подачи питания. Существует множество видов устройств, которые можно использовать под разные типы сети

При покупке следует обращать внимание на маркировку и соответствие стандартам безопасности

Как сделать своими руками

Для изготовления самодельного рубильника потребуется дрель

Изделие перекидного типа часто устанавливают в строениях, которые часто отключают от электричества. В таких случаях задействуется бензиновый генератор, который обеспечивает объект энергией. Для быстрого и безопасного переключения тока от сети к генератору и обратно устанавливается рубильник, который имеет 3 положения (0 и 2 линии).

Для его самостоятельного сбора потребуется:

• дрель;
• ножовка;
• плоскогубцы;
• гаечные ключи;
• рулетка;
• пластиковая труба.
• медная трубка;
• болты и гайки.

Изготовление самодельного рубильника

Описание последовательности изготовления переключателя рычажного типа:

1. Склеивание корпуса из досок.
2. Контакты из медной трубки, которая нарезается на куски, сплющивается и сгибается.
3. Просверливание в контактах отверстий, изготовление заклепок.
4. Просверливание отверстий в корпусе.
5. Изготовление ножа.
6. Прикручивание кронштейна и контактов к основанию, присоединение ножа.
7. Насаживание на перекидной элемент пластиковой трубки.
8. Нарезание резьбы в контактах, вкручивание прижимных болтов.

Осталось подвести и закрепить провода.

Назначение и устройство рубильников

Назначение рубильников. Рубильник — наглядный пример наиболее простого устройства коммутации. Это электрический коммутационный аппарат, имеющий ручное управление, функция которого — отлючение/включение или переключение электроцепей: переменного тока — с напряжением до 660 Вольт, постоянного тока — до 440 Вольт. Причем, наличие дугогасительной камеры допускает совершать данные операции не только при отсутствии тока в цепи, но и под нагрузкой.

Кроме нечастых неавтоматических коммутаций силовых электроцепей, рубильники (имеющие предохранители — плавкие вставки) могут довольно эффективно использоваться как защита электрических сетей от перегрузок и возникающих в них сверхтоков — токов коротких замыканий. Наличие рубильника на вводе полностью реализует требование пункта 4.1.12 Правил устройства электроустановок:

Область применения рубильников довольно широка: они могут быть установлены в различных РУ (распределительных устройствах), шкафах, электрощитах, для силовых цепей и для цепей управления. Определенные модели рубильников предназначены для их установки в шкафах ТП (трансформаторных подстанций).

Любые рубильники, независимо от их модели могут в целях гарантированной безопасности их эксплуатации могут быть установлены, как написано выше в строго определенных для этого местах — щитах и шкафах закрытых помещений, при отсутствии в окружающей среде агрессивных веществ, пыли.

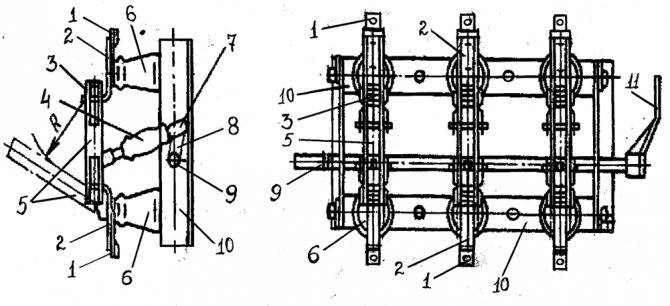

Устройство рубильника. Основа конструкции рубильника — панель, выполненная из изоляционного материала, на которой закреплены стойки с губками — неподвижными контактами рубильника.

Подвижные-же контакты — ножи, жестко закрепленны на одном вале, при включении они «входят»неподвижные губки рубильника, создавая одновременное замыкание всех полюсов. Во многом конструкция рубильника определяется способом привода в движение ножей — подвижных его контактов.

Существуют рубильники с рычажным приводом (ножи приводятся в движение вращением боковой, чаще всего, съемной рукояткой через систему рычагов) и рубильники с центральной рукояткой (в них движение ножей начинается при вращении рукоятки, напрямую связанной с валом, на котором и расположены контактные ножи).

Рубильники второго типа могут быть использованы для отключения электрических цепей, не находящихся под током нагрузки. Это связано с возможностью воздействия электрической дуги на руку отключающего. Отключение цепей под «нагрузкой» возможно рубильниками первого типа — с боковой рукояткой, оснащенными специальными дугогасителями на каждом полюсе, нейтрализующими дугу ее разделением на короткие отдельные дуги.

Во многих современных рубильниках реализована такая дополнительная мера электробезопасности, как блокировка дверок во включенном положении — т. е., пока рубильник включен, открыть его дверку не получиться. Помимо невозможности открытия дверки включенного рубильника, механизм также заблокирует привод рубильника при открытой дверке рубильника и включить его получиться лишь закрыв ее.

volt220.ru

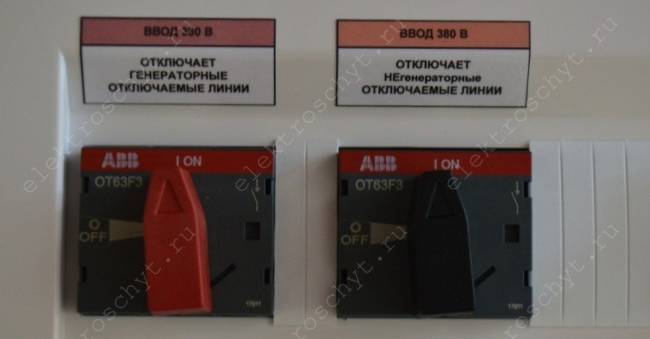

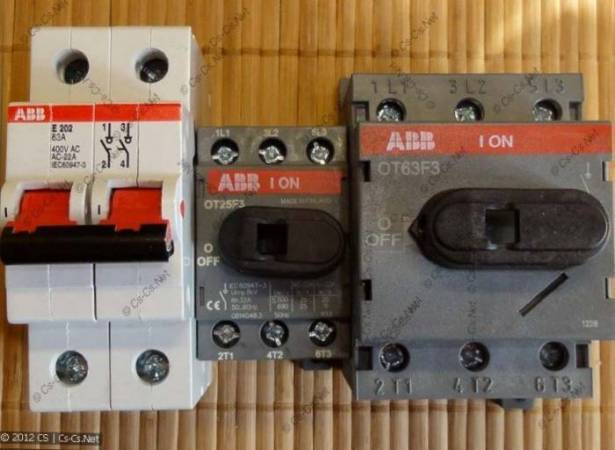

Рубильник ABB OT63F3.

Это наиболее распространенный рубильник ABB, который широко используется, как в быту, так и на производстве. Очень надежный, устанавливается как на din-рейку, так и на монтажную панель.

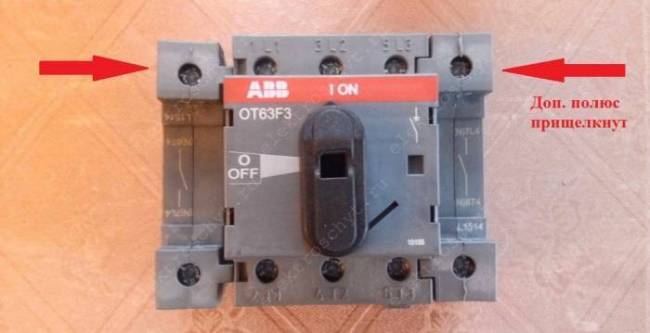

Стандартно продается 3-хполюсным, но можно или сразу купить 4-хполюсный OT63F4N2 или докупить отдельно дополнительный полюс и самостоятельно “нарастить” рубильник. А можно даже два доп. полюса прищелкнуть, один справа, другой слева, и получится  5-типолюсный рубильник ABB)).

Данный рубильник ABB ОТ63F3, как следует из названия, рассчитан на ток 63 А. В данной серии выключателей нагрузки есть рубильники, которые рассчитаны на меньшие токи 16, 25 и 40 А, но они отличаются по размерам и в электрощиты “становятся”, мягко говоря коряво, что хорошо видно на фото, позаимствованном у моего известного коллеги Cs-Cs.net.

Пожалуй, к одному из минусов рубильника ОТ63 я отнесу его “родную” ручку, с которой он продается. По мне, так она очень неудобная и переключать рубильник ABB ей очень неудобно, особенно у кого не очень сильные пальцы, например, у детей и женщин.

Данная проблема решается достаточно просто, можно купить и установить отдельно рукоятку немного иного плана, но зато очень удобную. Такие рукоятки бывают двух цветов: черная и красная, что тоже, кстати, порой удобно, чтобы четко были понятны задачи рубильников в щите. Например, рубильник ABB с красной ручкой отключает генераторные линии, а с черной – обычные НЕгенераторные линии. Рубильник АВВ ОТ63, как ранее писал, очень надежный, можно сказать неубиваемый и достаточно практичный в том плане, что он внешне подходит в щиты ко всем производителям, и к Шнейдер Электрик и Легранд.

1.ТИПЫ РУБИЛЬНИКОВ. Типы рубильников. Вакуумные выключатели. Назначение и устройство

Типы котлов

Котельные агрегаты для производства пара или горячей воды различаются многообразием конструктивных форм, принципов действия, используемых видов топлива и, как следствие, имеют разную производительность…

Виды и расчет волновой электростанции

1.1 ТИПЫ ЭЛЕКТРОСТАНЦИЙ

Все существующие виды топливной энергии в природе подразделяются на твердые, жидкие и газообразные. Некоторые группы топлива, в свою очередь, подразделяются на две подгруппы, из которых одна подгруппа представляет собой топливо в том виде…

Возобновляемые источники энергии. Расчет, виды и задачи геотермальной электростанции

1.1 ТИПЫ ТОПЛИВА

Все существующие виды топливной энергии в природе подразделяются на твердые, жидкие и газообразные. Все виды органического природного топлива состоят из одних и тех же химических элементов. Разница между видами топлива состоит в том…

Использование ветряной энергии

Типы ветродвигателей

Большинство типов ветродвигателей известны так давно, что история умалчивает имена их изобретателей…

Наноматериалы в солнечной энергетике

5.2.1 Типы гелиоэлектростанций

В настоящее время строятся солнечные электростанции в основном двух типов: СЭС башенного типа и СЭС распределенного (модульного) типа. Идея, лежащая в основе работы СЭС башенного типа, была высказана более 350 лет назад…

Нейтрино

2.5 Типы Hейтрино

Тип Нейтрино фиксируется его соответствием оп-редел. заряж. лептону. Соответствие устанавливается по взаимодействию; так, электронным называют H., к-рое переходит в электрон либо рождается вместе с позитроном или при захвате электрона…

О научно-исследовательской работе воздушных линий электропередач ультравысокого напряжения постоянного тока

Типы схем

Различают следующие типы схем: — монополярная; — биполярная; — вставка постоянного тока; — системы с линиями электропередачи; — трёхполярная. В монополярной схеме, один из выводов выпрямителя заземляют. Другой вывод…

Общепромышленные установки: компрессоры, насосы, вентиляторы

4.2 Типы вентиляторов

В общем случае вентилятор — ротор, на котором определенным образом закреплены лопатки, которые при вращении ротора, сталкиваясь с воздухом, отбрасывают его. От положения и формы лопаток зависит направление, в котором отбрасывается воздух…

Оптическая изомерия

2.3 Типы хиральности

Молекулы, содержащие тетраэдрический атом, например, углерода с четырьмя разными заместителями принадлежат к точечной группе С1. Они асимметричны и центральный атом называется асимметрическим атомом. Адамантаны…

Силовые трансформаторы и счетчики электроэнергии: назначение, принцип действия

Виды и типы

Счетчики электроэнергии можно классифицировать по типу измеряемых величин, типу подключения и по типу конструкции. По типу подключения все счетчики разделяют на приборы прямого включения в силовую цепь и приборы трансформаторного включения…

Теория горения

Типы взрывов

Взрыв — это освобождение большого количества энергии в ограниченном объеме за короткий промежуток времени. Взрыв приводит к образованию сильно нагретого газа (плазмы) с очень высоким давлением…

Технология монтажа электропроводок жилого дома

1.1 Типы электропроводок

Скрытая проводка. Скрытая проводка наиболее распространена и безопасна в эксплуатации. Она, как правило, выполнена под штукатуркой. Скрытая проводка безопасна в пожарном отношении…

Управляемый термоядерный синтез

Типы реакций

Реакция синтеза заключается в следующем: берутся два или больше атомных ядра и с применением некоторой силы сближаются настолько, что силы, действующие на таких расстояниях…

Электроснабжение цеха

в) Выбор рубильников ввода и магнитных пускателей

Рассмотрим в качестве примера выбор рубильника и магнитного пускателя к трубоотрезного станка № п.п.4…

Энергосбережение в доме

1.3 Типы электростанций

Тип электростанций Строительство и эксплуатация Работа в энергосистеме Воздействие на окружающую среду Тепловые (ТЭС) Строятся быстро и дешево, но потребляют большое количество топлива, следовательно…

fis.bobrodobro.ru

Типы рубильников

Рубильник

, являясь, пожалуй, наиболее простым устройством коммутации электрических цепей постоянного и переменного тока, тем не менее, имеет довольно большое количество различных параметров, классифицирующих и определяющих еготип. Ниже перечислены основные, наиболее важные параметры рубильников: Модификации рубильников. Исходя из этого параметра можно выделить основные типы рубильников:

• Перекидные рубильники. Это, в общем-то, самая простая и ранняя модификация рубильников. Данное устройство, имеет одно или два фиксирующих положения коммутации, в таких рубильниках реализована возможность одновременного коммутирования большого количества электрических линий
• Рубильники с поворотным приводом. В нашей стране рубильники этой модификации получили наибольшее распространение
• Рубильники-выключатели или разъеденители. Рубильники этого типа изготавливаются в защитном корпусе и отличаются относительно небольшими габаритами и короткой рукояткой привода (менее 20 см)

Количество полюсов и направлений. Производителями рубильников выпускаются устройства с одним, двумя и тремя одновременно коммутируемыми полюсами на одно или два направления.

Степень защиты рукояти рубильников. Наиболее распространенными являются рубильники открытого исполнения со степенью защиты IP00. Они помещаются в специальные защитные ящики, а для оперирования нагрузкой на внешнюю стенку ящика выводится рычаг управления.

Номинальные токи рубильников. Производителями рубильников выпускаются устройства с максимальным номинальным током — 1000 А, при напряжении 500 В. Для коммутрирования цепей с нагрузкой, токи в которых превышают это значение используются специальные рубильники с защитными кожухами, управление рубильником производится дистанционно с применением дистанционного привода.

Расположение плоскости присоединения внешних зажимов контактных выводов. Данные плоскости могут быть расположены как параллельно или перпендикулярно плоскости монтажа, так и комбинированно: ввод — параллельно, вывод — перпендикулярно и наоборот.

Наличие или отсутствие вспомогательных контактов.

Наличие или отсутствие дугогасительных камер в рубильнике, позволяющих производить отключение, переключение цепей, не снимая токов нагрузки. Неизменно появляющаяся при этом электрическая дуга очень быстро гасится в дугогасительной камере, что препятствует разрушению силовых контактов рубильника и преждевременному выходу его из строя.

Наличие предохранителей (плавких вставок) в рубильнике, обеспечивающих кроме защиты цепей от коротких замыканий и токовых перегрузок еще и двукратный видимый разрыв при отключении рубильника (со стороны ввода питания и со стороны нагрузки).

volt220.ru

Отличие рубильника от разъединителя

Отличие рубильника от разъединителя заключается в механизме обесточивания линии, расстоянием между разведенными концами и наличием электрической дуги.

Выключатель 380 В используется, чтобы отсоединять приборы, находящиеся под нагрузкой – во включенном состоянии. Устройство дает возможность проводить какие-либо манипуляции с электрическим оборудованием без обесточивания всего жилого объекта. При этом расстояние между контактами достаточное, чтобы не возник пробой. Корпус устройства закрывает контакты, что предотвращает попадание ионной дуги на соседние детали или линию заземления.

Конструкции рубильн иков

Перекидные рубильн ики выпускаются в двух основных вариантах.

• Однополюсный рубильн ик. Имеет единственный модуль и подключается с помощью медных проводников. Этот вариант считается наиболее оптимальным для генераторов с рабочим диапазоном частоты не более 20 Гц. У данных приборов есть определенные ограничения, например, величина предельной нагрузки составляет всего 200 ампер. Поэтому установка однополюсных рубильн иков в жилых домах с высоким потреблением электроэнергии нецелесообразно. Другим недостатком является низкое выходное напряжение, составляющее в среднем 200 вольт.
• Двухполюсный рубильн ик. Чаще всего перекидной автоматический выключатель для генератора с двумя полюсами используются в современных электрических схемах. Данные приборы более всего подходят для жилых домов. Они могут эксплуатироваться вместе с устройствами, подключенными к однофазным и двухфазным сетям. Средний показатель отрицательного сопротивления для таких рубильн иков составляет 60 Ом. Выходное напряжение может отличаться, в зависимости от модификации прибора. В настоящее время широкой популярностью пользуются рубильн ики серии РР20 с конденсаторами открытого типа. Вместе с ними в схеме присутствуют блоки питания с рабочим напряжением 300 вольт.
