Можно и без сварки: 5 легких способов соединить профильную трубу

Как заглушить водопроводную трубу без сварки и резьбы

» Статьи » Как заглушить водопроводную трубу без сварки и резьбы

Способы блокировки

Заглушка резьбовая для стальных труб

Самым простым и надёжным способом герметизации труб считается подготовка резьбы на их конце и установка подходящей по диаметру заглушки.

Некоторые домашние мастера советуют в подобной ситуации воспользоваться металлическим болтом соответствующего размера, который забивается в отверстие, а затем обваривается по окружности трубы.

Однако использование этих приёмов возможно лишь в случае удовлетворительного состояния концевой части металлической трубы.

В том случае, если состояние блокируемого участка оценивается как «ветхое» – вам не удастся воспользоваться перечисленными выше вариантами. В этой ситуации используется проверенный «дедовский» метод, предполагающий забивку в трубное отверстие деревянной пробки соответствующего размера (так называемого «чопика»).

Такую «заглушку» рекомендуется изготавливать из водостойкой древесины, которая с целью защиты от загнивания обрабатывается смолой. Через некоторое время после забивки в трубу чопик разбухает и надёжно блокирует отверстие от утечек. Что касается пластиковых труб, то деревянные пробки для их заглушки применять не рекомендуется.

Герметизация пластиковых труб

Сразу же заметим, что различают два вида герметизации пластиковых труб: постоянную и временную. Выбор того или иного метода блокировки определяется не только материалом трубы, но и состоянием всего трубопровода в целом.

Полипропиленовая заглушка

Так, временная герметизация применяется при затруднённом доступе к трубе и предполагает использование специальной полипропиленовой заглушки с внутренней резьбой. Перед её установкой с помощью плашки соответствующего размера на пластиковой трубе нарезается наружная резьба.

С внешней резьбой

Обратите внимание! Для постоянной блокировки пластикового канала лучше всего воспользоваться специальным сварочным устройством (паяльником). Сцепление элементов в таком соединении осуществляется на молекулярном уровне, что обеспечивает ему необходимую прочность. Отметим также, что с помощью паяльного устройства вы сможете зафиксировать на трубе и обычную пластиковую заглушку

Отметим также, что с помощью паяльного устройства вы сможете зафиксировать на трубе и обычную пластиковую заглушку.

Без резьбы

Материалы и инструменты

Для проведения работ по блокировке водопроводных труб произвольного вида вам потребуется следующий инструмент и расходный материал:

  • ножовка по металлу или так называемая «болгарка»;
  • напильник (рашпиль) для удаления с торцов труб заусенцев;
  • острый монтажный нож;
  • резьбонарезное приспособление (по необходимости);
  • заглушки и резьбовые пробки, используемые для временной и постоянной блокировки труб;
  • силикатный клей (герметик);
  • сварочное приспособление с набором насадок или строительный фен (для запайки пластиковых труб).

Паяльник

В заключение отметим, что работы по блокировке концевых отверстий труб, как правило, не требуют от исполнителя особого мастерства. В то же время практически весь рабочий инструмент (за небольшим исключением) всегда имеется в любом домашнем хозяйстве.

Последняя редакция: 06.03.2015 Вадим

по теме

trubyinfo.ru

Особенности сварки профильных труб

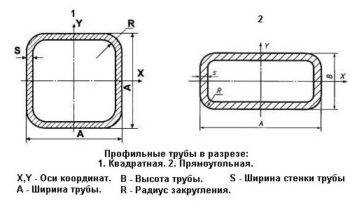

Профильная труба представляет собой особую разновидность металлопроката, изготавливаемую из углеродистой или нержавеющей стали путем литья стальной трубы с круглым сечением и ее последующей формовки.

Сечение материала может меняться в пределах от 10х10 и до 500х400 мм, что позволяет подобрать актуальный вариант с учетом конкретной нагрузки на металлоконструкцию. Толщина стеночек тубы в зависимости от параметров ее сечения меняется в диапазоне 1-22 мм.

Трубный прокат ‒ это особенный вид строительного металлопроката, который актуален для возведения легких металлических конструкций.

Основные достоинства материала:

  • низкий вес, что позволяет снизить трудозатраты при монтаже металлической конструкции;
  • широкое разнообразие размеров;
  • стандартные размеры по типу труб, что облегчает их торцовую стыковку при сварке;
  • равномерная толщина стеночек, ровная гладкая поверхность профильного проката снаружи и внутри.

Сваривание специальным оборудованием и электродом является наиболее популярным на отечественном рынке видом термообработки металлопроката.

Но выполнять сварные операции важно с учетом особенностей этого материала, без знаний о том, как правильно создавать сварные швы на металлопрокате, отменных результатов работы ждать не стоит. https://www.youtube.com/embed/HmB67FHzSXg

Методы соединения профильных труб

Наиболее часто для создания неразъемных соединений профильных труб применяется сварка. Ее тип выбирается, в зависимости от материала, из которого изготовлена трубная продукция, наличия оборудования, условий проведения работ. Сварные швы отличаются прочностью, надежностью, долговечностью. Однако в некоторых случаях требуется создание разъемного соединения профильных труб без сварки с возможностью его демонтажа с сохранением целостности элементов. С этой целью используются болты, соединительные элементы, «краб-системы».

Соединение профильной трубы с помощью «краб-систем»

Эта система применяется для создания небольших малонагруженных конструкций. В ее состав входят хомуты, болты и гайки. Требуемый инструмент – гаечный ключ.

Для изготовления хомутов и крепежных элементов для соединения профильных труб применяется покрытый защитным цинковым слоем или порошковой краской холоднокатаный лист толщиной 1,5 мм. Хомуты состоят из двух половинок, плотно охватывающих вставляемые в них профильные трубы. Между собой эти половинки стягиваются болтами и гайками. Популярные размеры систем: 95х65 и 95х95 мм.

Этот способ соединения профильных труб позволяет быстро собирать и демонтировать теплицу, беседку, уличный санузел или душевую кабину. Ограничение – возможность применения только для изделий небольшого диаметра и только под углом 90°.

Характеристики этого вида стыкования:

  • прочность, немного уступающая аналогичному показателю сварных соединений;
  • оперативность сборки, невысокая стоимость монтажных работ;
  • отсутствие необходимости в использовании дорогостоящего инструмента;
  • отсутствие особых требований к квалификации рабочих.

Хомуты для крепления профильной трубы к ограждающим конструкциям

Это приспособление для трубных изделий квадратного или прямоугольного профиля состоит из двух компонентов. Один элемент вкручивается в потолок или стену, в него вставляется труба, закрепляемая вторым элементом и болтами.

Этот вид крепежа называется «клипса». Существует два варианта ее конструкции: соответствующая определенному сортаменту труб или регулируемая.

Как соединить профильную трубу без сварки с помощью фитингов, болтов и других элементов?

  • При монтаже трубных изделий квадратного или прямоугольного сечения производители предлагают специальный крепеж – фитинги. Они могут изготавливаться также в виде тройников и крестовин. Чаще всего фитинговые соединения усиливают сваркой.
  • С помощью полоски стали, изогнутой в виде буквы «Г», можно соединить две профильные трубы под углом 90° болтами.
  • Еще один способ стыкования труб одинакового сечения – изготовление соединительного элемента с помощью сварки. Понадобится отрезок трубы, сечение которой позволяет вставить внутрь нее соединяемые профильные изделия. Соединительный профиль разрезают на две части, на одном конце которых делают скос 45°. Эти элементы сваривают с образованием прямого угла. На краях образовавшегося уголка изготавливают отверстия, диметр которых не должен превышать ½ ширины стенки профиля. К отверстиям сваркой присоединяют гайки, диаметр которых точно совпадает с их диаметром. Отверстия соответствующего размера изготавливают и на концах соединяемых профильных труб. Такие соединения можно сделать регулируемыми.

Способ №1. Краб-элементы

Универсальные крепежные элементы, предназначенные для соединения профильной трубы прямоугольного/квадратного сечения. Каждый «краб» состоит из нескольких частей, которые при монтаже стягиваются болтами. Части «краба» выполняются из 1,5-миллиметрового металла, имеющего стойкое полимерное либо цинковое покрытие.

Существуют такие виды краб-элементов:

  • объемные (предназначены для соединения трех труб по углам или четырех внутри);
  • Т-образные (предназначены для соединения трех труб);
  • Х-образные (предназначены для фиксации четырех труб);
  • Г-образные (предназначены для соединения двух профилей).

Домашние мастера используют краб-системы, чтобы без сварки собирать:

  • теплицы, парники;
  • стеллажи, скамейки;
  • летний душ;
  • клетки для питомцев, вольеры;
  • беседки, навесы;
  • опоры для вьющихся растений, легкие ограждения.

На заметку! Еще краб-системы используют для временного соединения деталей при ремонте сварных конструкций. В целом, это достаточно надежный способ соединения, едва ли уступающий сварке по прочности.

  • большой срок службы (до 50-ти лет);
  • конструкции можно многократно собирать/разбирать;
  • доступная стоимость краб-элементов;
  • со сборкой справится даже неквалифицированный работник;
  • универсальность.
  • нельзя соединять трубы больше 40х40 мм;
  • места соединений нужно защищать от коррозии, т. к. в них скапливается влага;
  • трубы можно соединять лишь под углом 90 градусов;
  • если возникнет большая нагрузка на разрыв, может произойти вытаскивание труб из краб-элементов;
  • гайки нужно регулярно подтягивать.

Особенности и характеристика

Крабы представляют собой скобы с крепежной системой. Изготавливаются из оцинкованного листового металла, толщина которого должна быть минимум 1,5 мм. В основном они нашли свое применение при монтаже трубопроката с сечением 20х20, 20х30, 40х40 и 20х40 мм. Крепление осуществляется посредством силой прижима. Болты затягиваются на самом крабе, а не на соединяемых трубах. Из-за этого у такой конструкции низкая прочность на разрыв, то есть закрепленную трубу, приложив усилия, можно извлечь из соединительного элемента.

Уличная металлоконструкция, сооруженная с применением крепежных крабов, непрерывно подвергается воздействию неблагоприятных условий (ветра, осадков, перепадов температур, морозов). Постепенно это будет приводить к расшатыванию и потере устойчивости конструкции. Поэтому крепеж нужно периодически проверять, подтягивать и при необходимости проводить ремонт.

Этот вид крепежа позволяет создать каркасную конструкцию, которую можно собирать и разбирать, когда это необходимо.

Из недостатков соединительных крабов можно отметить невозможность их применения в монтаже трубопроката с большим диаметром. Стыковка деталей может осуществляться только под углом 90°.

Как соединить профильные трубы: без сварки и резьбы

Для тех, кто хоть раз менял трубы системы водоснабжения, самым надежным и быстрым способом соединения являются сварочные работы. Но, процесс сварочных работ сильно разнится с процессом сварки трубопроводных элементов, состоящих из пластика. Основными материалами, в последнем случае, являются фитинги и муфты.

В чем же преимущество профильных труб?

  1. Во-первых, трубы из металла разного профиля достаточно стойки к повреждениям.Кроме того, ценовая политика на их себестоимость очень приемлема, а такое свойство, как прочность и надежность, привлекает все больше к себе внимания.
  2. Во-вторых, по сравнению с другими видами труб, они достаточно легкие. Но это не говорит о том, что они подходят только для определенных работ. С их помощью можно сделать любую конструкцию.

Сегодня рынок предлагает уйму разновидностей профильных труб, а также их сечений. Каждый вид подбирается индивидуально.

Разновидности процесса сварки

Условия работы, виды соединителей и материал трубы являются определяющими критериями его разновидностей.

Процесс сварки бывает с помощью:

  • газового аппарата;
  • рук;
  • электрического тока;
  • электродов из металла;
  • инертных газов;
  • флюсовой проволоки.

Кстати, кроме вышеперечисленных видов, очень востребована сварка с использованием порошковой проволоки.

Какой же процесс сварки подойдет для профильных труб?

Для начала нужно сказать о том, что для сварки профильных труб нужно определить правильный вид сварки. Сварка с применением инертного газа, подойдет для профильных труб из стали, которая не ржавеет. Короткодуговая сварка применяется, если толщина стали превышает 0,8 мм. Если же толщина колеблется в пределах до 3 мм, тогда соединение лучше производить дуговой сваркой. При толщине изделия из стали от 3 мм и выше, требуется остановить выбор на электродах, которые плавятся. В большинстве случаев этот вид применяется в промышленных целях.

Естественно, после окончания процесса сварки в обязательном порядке нужно проверить уровень качества сделанной работы. По внешним признакам нужно оценить сваренную трубу, убедиться в отсутствие дефектных элементов.

Виды электродов

Относительно профильных изделий они делятся на те, которые плавятся и те, которые не плавятся. Такие электроды применяются в зависимости от материала, из которого сделаны трубы.

Электроды, которые имеют свойство не плавиться, предусматривают наличие специальной проволоки. С помощью их можно соединить в одно целое две разных трубы с одинаковыми размерами диаметра. Во время процесса сварки покрытие профильных изделий становится ровным. Плавясь, труба и соединительный узел, сливаются в одно изделие. Такой вид сварки достаточно трудоемкий, так как необходимо не потерять свойства материала, а достичь их сохранения в первоначальном виде. Рекомендуется сначала добиться, когда края станут ровными, что обеспечит перпендикуляр торцов. Ориентироваться необходимо по виду стружки.

Нужно отметить, что существуют электроды для работы с чугунными и медными изделиями. Если сравнивать прочность сварочных работ металлических изделий и пластиковых, то предпочтение отдать нельзя никому. По функциям, которые должны выполнять сваренные изделия из металла и пластика, они ничем не отличаются.

Почему отдать предпочтение сварочным работам?

1. Во-первых, соединительные работы проводятся с использованием в арсенале высокотехнического и качественного оборудования. Этот факт дает гарантию об отсутствии в будущем течи.

2. Во-вторых, этот процесс не займет много времени и сил.

3. В-третьих, себестоимость работ по установке демократичная.

4. В-четвертых, стыки не влияют на качество и функциональность. Кроме того, стыки при сварочных работах доходят до минимальных показателей.

Не стоит бояться сварочных работ в квартире. Этот процесс довольно прост и надежен. Необязательно пользоваться услугами профессиональных сварщиков, с этой работой могут справиться два человека, один из которых будет помощником. Главное, придерживаться требований работы и делать все правильно.

Газовая сварка

Соединение своими руками профильных труб газовой сваркой, очень отличается от электрической. Подготовительная работа к процессу оналогичная. Только все поверхности для состыковки покрывают порошком-флюсом. И готовят присадочную проволоку.

Соединение. Его выполняют двумя способами:

  1. Тонкостенные изделия соединяют справа налево.
  2. Если стенки свыше 5 мм – слева направо.

При работе постоянно нужно контролировать положение деталей. Когда трубы остывают, шов зачищается абразивом и на него наносится антикоррозийное покрытие.

Топ 2 ошибки при сварке профильной трубы.Решение здесь!!!

Watch this video on YouTube

Соединение своими руками труб без сварки

Малогабаритные каркасные сооружения собирают без сваривания. При этом соединение профильной трубы без сварки производят с использованием специального приспособления.

Краб-системы

Представляют собой устройства в виде специального хомута в форме краба, который ставиться в конкретное место и соединяет определенный участок профиля. Такое устройство состоит из двух частей, они соединяются гайками и болтами.

В собранном варианте такое устройство образует прямоугольную или квадратную форму, его размеры позволяют плотно обхватывать трубопрокатное изделие со всех сторон.

Самые популярные хомуты с размером 95х95 мм. Они дают возможность произвести надежные соединения, и гарантируют качественный и прочный крепеж сооружений.

Изготавливают эти приспособления из оцинкованного, или покрытого составом порошка металла.

Преимущества использования краб-системы

Они дают возможность за короткое время собрать или разобрать сооружение. Все трубопроводы с такими соединением превращаются в разборные.

Крепление профильной трубы без сварки краб-системами, пользуются большой популярностью. С такими соединениями сооружение можно не только быстро переместить, но и сконструировать что-то новое.

Также к достоинствам этих крепежей относят и то, что строение возводиться с небольшими финансовыми вложениями.

Как, недостаток можно выделить тот момент, что крепить им можно трубы небольших размеров.

Хомуты

Используется для профиля к постройке-изгороди. Устройство имеет прямоугольную форму и его составляют две части. Одну из них вкручивают в стенку и вставляют туда трубу. Второй частью труба фиксируется (хомутом и болтами).

Фитинги

Еще одним способом, как соединить профильные трубы без сварки, являются фитинги. Их применяют в тех ситуациях, когда нужно сделать ответвление и загибы. Они являются неподвижным крепежом для стыка и торца. Эти крепежи могут быть таких видов:

  1. Тройники и крестовины. Их используют для ответвления, и они соединяют изделия разного и одинакового размера.
  2. Угольники. Их применяют, когда нужно изменить направление трубомагистрали.
  3. Муфты. Они ставятся в месте стыковки.

Теперь вам известно, как осуществить  сварку профильной трубы, а видео уроки помогут дать наглядное представление. Так же мы разобрали, какие способы соединения существуют.  Используя данную информацию, вы справитесь с работой легко и быстро.

Общепринятые правила установки трубопроводов

Монтаж проводится вручную. Лом служит рычагом позиционирования труб, между ними и ломом необходимо предусматривать деревянную прокладку. Если рычаг не может выполнять своего предназначения, профессионалы рекомендуют прибегнуть к использованию домкрата.

По окончании монтажа трубопровода необходимо проверять правильность размещения уплотнительной прокладки в раструбе. Тонкая металлическая пластинка, толщиной от 0,5 до 0,8 мм, вставляется между гладким концом и раструбом. Пластинка должна контактировать с резиновым кольцом. Затем она перемещается по окружности трубы, в конце проверяется расположение кольца в раструбе: расстояние от пластины до него должно быть одинаковым по всей окружности.

В случае проведения установки трубопровода при минусовых температурах необходимо с особой осторожностью выполнять работу и использовать только силиконовую смазку. Если трубопровод монтируется раструбным методом в жилом (теплом) помещении, то в качестве смазки для их гладкого конца и раструба можно применять жидкое мыло

Монтаж конструкций из профиля своими руками

В унифицированном виде, инструкцию по сборке можно представить таким образом:

  • Разработка чертежа изделия, где будут в деталях прописаны размеры, углы сгиба, способы крепления, размеры труб и т.п. Что касается размеров, они определяются исходя из основного назначения конструкции. Для массивных сооружений (ворот, каркасов домов или хозяйственных построек) лучше взять трубы с габаритами 100х50, 80х80 или 80х60 мм. Изделия сечением 50х50 или 40х60 как нельзя лучше подойдут для строительства витрин, стеллажей, строительных лесов. Для предметов мебели будет достаточно тонкостенных профильных труб размерами 40х25 или 20х20 мм.
  • Нанесение разметки, распил труб и подготовка отдельных элементов конструкции. Толстостенную габаритную трубу удобнее резать болгаркой, тогда как для мелких изделий лучше предпочесть электрический лобзик или ножовку по металлу.
  • Зачистка мест распила производится плоским напильником или все той же болгаркой с диском по металлу или наждачным кругом.
  • Соединение элементов. Может производиться посредством сварки (позволит сэкономить время, но будет проигрывать в эстетичности) или стяжки болтами. В последнем случае потребуется сверление большого числа отверстий при помощи электродрели. У профильных труб, в отличие от круглых, благодаря плоской конфигурации сечения, площадь соприкасающихся соседних элементов оказывается достаточной для обеспечения надежного соединения.
  • Установка элементов фурнитуры (петель, засовов, задвижек, ручек и т.п.), а также обшивка поверхностей подходящими материалами. Это может быть поликарбонат, металл, массив дерева или пластика.
  • Финишная зачистка и окраска готового изделия. Этот этап работы поможет защитить места стыков от коррозии, а самой конструкции придать привлекательный внешний вид.

Особенности сгибания металлопрофиля

Многие изделия (в особенности предметы мебели), которые можно самостоятельно изготовить из профильной трубы, будут смотреться стильно и изящно с закругленными элементами. Это неизбежно подводит домашнего мастера к вопросу сгибания труб.

Сделать это вручную скорее всего не получится, сгиб почти наверняка будет неровным, а то и вовсе приведет к излому трубы. Правильно согнуть профильную трубу можно несколькими способами:

  • Заказать выполнение необходимых операций на заводе, имеющем нужное профессиональное оборудование. Не самый удобный способ, требующий доставку и вывоз изделий с территории завода, который далеко не всегда может обнаружиться поблизости.
  • Приобрести собственный трубогиб. Устройство легко найти в свободной продаже в крупных строительных магазинах, но стоит оно достаточно дорого, поэтому приобретение будет оправдано лишь для постоянных больших объемов работы. Наиболее подходящий вариант для тех мастеров, которые превратили изготовление конструкций из профильной трубы в постоянный бизнес.
  • Использовать болгарку и сварочный аппарат. Не самый эстетичный способ, который подразумевает проделывание нескольких (число будет зависеть от требуемого радиуса изгиба) прорезей, сгиб трубы и заваривание швов.
  • Согнуть металлопрофиль при помощи песка. В один конец трубы плотно загоняется деревянная пробка, после чего изделие заполняется песком и таким же образом закрывается со второго края. После этих манипуляций сгиб получается ровным и эстетичным, а песок после придания нужной конфигурации попросту высыпается. В холодное время года песок можно заменить застывшей на морозе водой.

Каким количеством саморезов необходимо монтировать конструкцию?

Крепежи часто используют при сборке металлического каркаса под листы гипсокартона. Их количество зависит от особенностей конструкции. В стандартной шаг между металлопрофилями составляет 60 см, в усиленной – 40 см. также нужно учитывать и количество перемычек.

Проведем расчет на примере стены размеров 3*4 метра. Для повышения жесткости используются перемычки, установленные на расстоянии 50 см друг от друга.

Расстояние между профильными элементами составляет 40 см. Для монтажа одного листа потребуется 4 элемента и 6 перемычек по 40 см. Расстояние между крепежами – 25 см. На 1 профиль потребуется: 300/25+1=13 штук. Для каркаса понадобится 13*4=52 штуки. На лист гипсокартона: 52+6=58 штук.

Это – приблизительное количество. Более точные вычисления производят из расчет на 1 квадратный метр. Количество нужно разделить на площадь листа: 52/3=18 штук. На всю площадь стены понадобится 12 кв. метров*18=216 штук. Расходный материал нужно брать с запасом, поэтому расчетная потребность составляет 250 штук.

Остались недовольны работой сотрудников? Звоните по номеру:

2008-2020 КрепМетиз — Крепежные металлические изделия. Адрес склада и офиса: 143000, Московская область, Одинцово, Внуковская д.11 стр.20 оф.7 Телефон (многоканальный): (495)669-33-69. Информация, размещённая на сайте, не является офертой.

Спасибо, Ваше сообщение принято! В ближайшее время наши менеджеры обязательно свяжутся с Вами.

Источник

Сварка труб газосваркой

Специалисты реже соединяют трубы газовой сваркой, предпочитая использовать электродуговую. Причина заключается в том, что использование газосварочного аппарата влечет удорожание работ, более опасен из-за ацетилена и требуется основательная подготовка специалиста. Тем не менее, газовые установки тоже используются в таких работах. И связано это, прежде всего, с невозможностью подключения к сети энергоснабжения.

На практике есть две методики использования газосварочного оборудования:

  1. Сварщик перемещает присадочный материал вслед за горелкой по направлению слева-направо. Такую технологию принято называть «правой». Достоинства метода заключаются в отличном прогревании соединяемых материалов и отличной видимости рабочей зоны. В результате снижается расход газа и повышается производительность мастера. Однако такой способ работы приемлем для труб с толщиной стенок от 5 и выше миллиметров.
  2. «Левый» способ характеризуется тем, что присадочный материал перемещается впереди горелки по направлению справа-налево. Он востребован при работе с тонкостенными трубами.

Принято различать несколько этапов сварки профильных труб с помощью газовой горелки. Изначально потребуется приобрести материалы:

  • баллоны с кислородом и ацетиленом;
  • присадочный материал;
  • редуктор;
  • горелку газовую с наконечниками;
  • флюс;
  • шланги подачи газа.

Нужно обратить внимание на то, что газовая установка непригодна для использования, когда требуется варить тонкостенную профильную трубу. Металл будет слишком быстро плавиться и герметичность стыка будет сомнительной

На первом этапе нужно подготовить поверхность: обезжирить и очистить от посторонних включений. Заготовки прочно фиксируются на рабочем столе. Края обрабатываются пастообразным флюсом, который предотвращает окисление металла в процессе сварки. Опытные сварщики рекомендуют делать скосы на кромках труб под углом 30 градусов. Это позволит сделать несколько сварных швов высокого качества.

Пламя образуется в результате горения смеси кислорода и ацетилена. На стык подается присадочный материал и перемещается впереди пламени горелки. Температуры горелки достаточно для того, чтобы расплавить и присадку, и металл заготовок. В результате расплавы соединяются, образуя сварной шов. Перемещать горелку следует справа-налево. Обратное направление применяется в том случае, когда стенки трубопроводов толстые. Проволока в этом случае подается вслед за горелкой, а не впереди ее

Очень важно для качественной сварки выбрать оптимальный по диаметру электрод

В процессе работы необходимо контролировать геометрию конструкции. Из-за высокой температуры горелки легко допустить ошибку и нагреть одну сторону сильнее, чем другую. Это может нарушить симметричность расположения заготовок. Поэтому нужно внимательно следить за этим и при необходимости исправлять ситуацию.

Источник

Нестандартные способы соединения труб

Кроме традиционных методов стыковки труб, которые являются наиболее распространёнными, существуют и некоторые специальные методы монтажа. Трубы тоже могут быть выполнены из нестандартного материала, который требует специального соединения.

При помощи раструбов чаще всего выполняется соединение канализационных систем

Рассмотрим такие способы стыковки:

  • склеивание;
  • раструбная стыковка;
  • быстроразъемные соединения.

Первый вариант используют в случае, если конструкция выполнена из пластмассы. Метод склеивания позволяет получить прочное и герметичное неразъёмное соединение. Стыковка труб этим способом выполняется посредством нанесения на них специального клея.

Раструбное соединение используется, как правило, при монтаже канализационных систем безнапорного типа. В таких системах сточные воды движутся естественным путём под наклоном, без использования специального насоса. В зависимости от того, из какого материала сделан такой трубопровод, может быть разъёмное и неразъёмное раструбное соединение. Разъёмный вариант раструбного сцепления применяется при монтаже пластиковых коммуникаций, а неразъёмный — при монтаже чугунных труб. Уплотнение раструба в чугунных конструкциях производится с помощью цементного состава или специальными герметиками.

Рассмотрим основные варианты быстроразъемных соединений:

  • хомуты, оснащённые фиксирующим клином;
  • кулачковое (Camlok);
  • соединение ISO.

Гибкие трубы и шланги можно соединять при помощи быстроразъемных фитингов, например таких, как Camlok

Такие варианты сцеплений просты в установке и обладают хорошими прочностными характеристиками.

Стоит также отметить, что для стыковки труб, которые эксплуатируются в промышленных целях, используют такие сочленения:

  • ниппельное;
  • телескопическое;
  • шарнирное.

Первый вариант применяют в тех случаях, когда необходимо соединить трубы с какой-либо измерительной аппаратурой, а второй — при стыковке жёстких труб, оснащённых гибкими элементами. Шарнирный тип применяют в строительстве сложных по форме магистралей. Такое соединение позволяет компенсировать эффект закручивания трубопровода.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
