Что из себя представляет частотник для скважинного насоса и зачем он нужен

Советы по выбору и применению

Перед выбором регулятора давления следует понимать, как высоко требуется подавать воду, так как стандартное давление от 1.5 до 3 атм., а для подачи воды на каждые 5 м требуется добавлять к этому показателю ещё 0.5 атм. Поэтому для 2 этажа минимальное давление будет от 2 до 3.5 атм.

Также следует устанавливать на насос блок, который предотвращает поломку от перепадов напряжения. Также он выступает стабилизатором мощности тока, который подаётся в систему. При критических значениях защита отключит питание, а если показатели немного отличаются, но не являются предельными, то она выравнивает напряжение.

Перед тем, как начать использовать автоматику и насос рекомендуется тщательно настроить все параметры, так как для каждой скважины они могут быть разные. Также настройки зависят от наличия гидроаккумулятора и его объёма.


Видео описание

В этом видео показано, как правильно настраивать реле давления:

Следует устанавливать автоматику только в том случае, если в ней есть необходимость. Например, для автономной системы отопления. Для полива участка в летние сезоны автоматика не нужна. Для этого хватит простого насоса. Насос, который имеет производительность выше, чем дебит скважины (отдача) будет подавать воду рывками, что может привести к поломке.

Блок управления автоматикой следует размещать в сухом месте, чтобы не окислились контакты внутри системы и не произошло замыкание. Также место должно быть легкодоступным которому, так как в случае выхода из строя или при смене настроек будет неудобно подходить к блоку, если он загорожен.

Следует проводить периодическое обслуживание блока автоматики (настройку, проверку на работоспособность, замену деталей). Это требуется потому, что при неправильной работе и не своевременном включении мотора в насосе выгорают контакты, и он перестаёт работать.


Сервисное обслуживание блока автоматикиИсточник mhs-perm.ru

Установку электронной автоматики следует проводить только при наличии опыта. Если его нет, то лучше обратиться к специалистам, так как неправильно смонтированная система быстро выйдет из строя или вообще не начнёт работать.

Если используется наружный насос, который соединён со скважиной, то для него следует установить бак-накопитель (если такого нет) и регулятор давления. Существуют наружные насосы, которые идут в комплекте с этими модулями или изначально соединены с его корпусом. Также следует поставить реле потока жидкости в виде электролитических датчиков. Это предотвратит попадания воздуха в мотор.

Дорогие системы лучше всего ставить в том случае, если требуется частое использование воды в разных объёмах, так как они смогут регулировать её поток.


Блок управления автоматикой скважины Источник aspekt-ekb.ru

Коротко о главном

Автоматика для скважин нужна в том случае, если требуется частое включение и отключение насосной станции, а также для поддержания постоянного давления в системе.

Существует три поколения автоматики для управления насосом.

Первое поколение автоматики чаще всего механическое, из-за чего имеет низкую стоимость.

Второе поколение имеет электронную систему управления, за счет чего подача воды происходит в автономном режиме.

Самые надёжные системы автоматической регулировки подачи воды относятся к третьему поколению, так как в них устанавливается электронный блок управления с частотным преобразователем. Он продлевает срок эксплуатации, а также уменьшает расход электричества.


Оборудование для защиты от сухого хода

Для любой насосной станции очень важна защита от работы «на сухую». Такое может случиться в условиях дефицита воды в источнике. В случае полного опустошения водозабора агрегат будет работать «на сухую». Это приведёт к перегреву рабочего колеса (крыльчатки) и других важных элементов рабочей камеры. В результате тепловой деформации детали может заклинить, и агрегат выйдет из строя. Чтобы этого не происходило, понадобится блок, защищающий агрегат от сухого хода.  К таким блокам можно отнести разные детали:

  • электронные контроллеры;
  • поплавковый механизм;
  • электромеханический регулятор (реле).

Рассмотрим особенности устройства и использования некоторых из них.

Простой контроллер

Электронное реле имеет датчик протока, который позволяет определять наличие или отсутствие водного потока в трубах. Если регулятор показывает отсутствие воды в трубопроводе, то прибор отключает насосное оборудование. В продаже есть множество разновидностей контроллеров, отличающихся функциональностью и внешним видом. Наиболее простые из них укомплектованы только датчиком протока. Наиболее усовершенствованные модели могут объединять в себе функции контроля предельного давления для включения и отключения агрегата, а также защиты от работы «на сухую».

Для насосной станции стандартной комплектации с электромеханическим регулированием давления достаточно купить простой электронный контроллер. Такой блок будет защищать агрегат от сухого хода. Он устанавливается на подающем трубопроводе.

Если вы используете насосную станцию без гидроаккумулятора, то вам также понадобится блок управления, защищающий от работы «на сухую». Этот прибор обеспечит остановку насосного оборудования при закрытых точках водопотребления. Датчик протока сработает и в этом случае, ведь проток воды прекратиться с остановкой расхода из трубопровода.

Контроллер с дополнительными опциями

Такой усовершенствованный регулятор работы насосного оборудования может:

  • контролировать давление при помощи встроенного манометра;
  • устройство может пытаться автоматически перезапускать насос по истечении определённого промежутка времени;
  • задавать нижний порог давления для включения агрегата;
  • контролировать верхний и нижний порог давления (это универсальные блоки, объединяющие в себе регулятор давления и датчик протока).

Электромеханические приборы для защиты от работы «на сухую»

Электромеханические приборы управления обозначаются буквами LP3. Они также защищают агрегат от сухого хода. По своей сути, они являются теми же реле давления. Однако есть небольшие отличия:

  • такой блок работает только с небольшим давлением;
  • этот прибор при достижении нижнего предела давления отключает насос, а при верхнем пределе – включает, в то время как обычные реле делают наоборот;
  • прибор практически нечувствителен к скачкам напряжения;
  • его надёжность и долговечность намного выше;
  • цена данного агрегата в сравнении со стоимостью обычного реле ниже;
  • в случае остановки насоса из-за срабатывания защиты от работы «на сухую» блок управления не будет перезапускать насос, пользователю придётся делать это вручную.

Поплавковый механизм

Это прибор состоит из поплавка, внутри которого находится стальной шарик, и электрического кабеля. Когда вода набирается в прибор, поплавковый блок всплывает. В это время шарик оказывается в положении, когда он замыкает электрическую цепь. Это приводит к запуску и работе насосного оборудования. Если поплавковый блок опускается из-за снижения уровня воды, шарик изменяет своё положение и размыкает цепь, что приводит к отключению прибора.

Принцип работы частотного насоса

Использование циркуляционного насоса с частотным управлением может решить массу проблем. Он сам определяет для себя режимы работы, поскольку моментально адаптируется под перепады давления в отопительном контуре. Частотный преобразователь внутри управляет оборотами двигателя, и как только сопротивления в системе отопления начинает увеличиваться, с помощью частотного преобразователя, сразу же уменьшаются обороты двигателя. Это позволяет стабилизировать давление на выходе и поддерживать данное давление на заданном уровне. В таких условиях частотный насос работает в щадящем режиме, что положительного сказывается на сроке его службы, и не ведёт к неоправданному расходу электроэнергии.

С помощью частотного насоса достигаются идеальные параметры работы системы отопления, в которой применяются термостатические вентили. Также отсутствие перепадов давления положительно сказывается на сроке службы трубных соединений и фитингов, а также на состоянии самих труб и теплообменника. Также такие насосы имеют некоторые конструкционные особенности, которые отличают данные устройства от обычных циркуляционных насосов. Насосы с частотным преобразованием изготовлены с применением постоянных магнитов, что позволяет существенно снизить потребление электроэнергии.

Частотник можно сравнить с энергосберегающей лампой, которая хоть и дороже обычной, но приносит ощутимую экономию при длительном использовании. Насосы частотного типа также экономят бюджет пользователя, хоть и сам насос стоит немного дороже, чем его классический собрат. При использовании частотного насоса в системах отопления на долговременной основе, экономический эффект — очевиден. Частые перепады давления в отопительном контуре могут со временем вывести обычный циркуляционный насос из строя, а данный элемент системы отопления является одним из самых дорогостоящих. Частотный же насос работает в оптимальных условиях, и имеет вдвое больший срок эксплуатации.

Схема подключения

В зависимости от вида насоса схема подключения может различаться.

Установка и подключение погружного насоса и автоматики

Для каждого поколения автоматики схема подключения к насосной системе имеет свои отличия, зачастую ее особенности описаны в инструкции по эксплуатации.

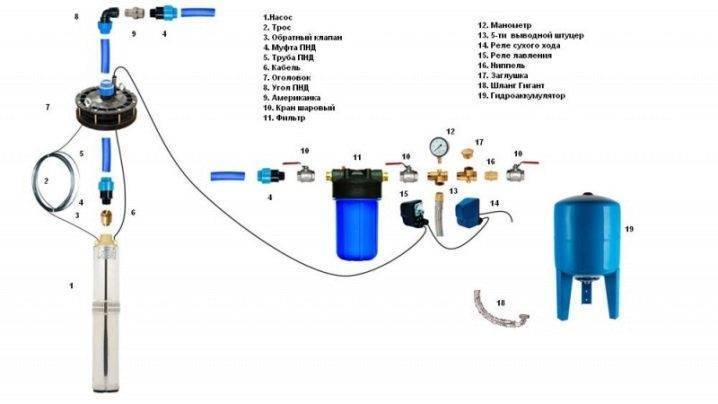

Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором.

  • Сначала производится обвязка гидроаккумулятора. По схеме последовательно подключаются узлы. Для уплотнения резьбовых соединений используется фум-лента.
  • Первая на резьбу садится «американка», с ее помощью в процессе эксплуатации будет проводиться обслуживание гидроаккумулятора с целью замены мембраны.
  • Со второй стороны к «американке» прикручивается бронзовый переходник с резьбовыми ответвлениями.
  • К ним прикручиваются два узла: манометр и реле давления.
  • Следующей устанавливается ПВХ-труба посредством фитингового переходника на торец бронзового переходника гидроаккумулятора.
  • С другой стороны труба крепится при помощи фитинга к насосу.
  • Подающая труба и насос укладываются на ровном участке.

  • На петли его корпуса крепится страховочный трос с запасной длиной в 3 метра.
  • На трубу с интервалом в 1.5 метра хомутами крепится трос и кабель. Второй конец страховочного троса закрепляется рядом с обсадной трубой.
  • После чего насос спускается в скважину, и натягивается страховочный трос.
  • Далее обсадная труба накрывается защитным оголовком, предохраняющим скважину от засорения.
  • Кабель подключается к реле и ведется к управляющему электрошкафу.
  • Сразу после подключения начинается накачка воды в гидроаккумулятор. В этот момент необходимо спустить воздух, открыв кран.
  • После того как потечет вода без воздуха, кран закрывается, и проверяются показания манометра. Стандартно реле имеет настройки по верхнему пределу давления – 2.8 атм, а по нижнему – 1.5.

Установка и подключение поверхностного насоса с автоматикой

При таком типе насоса подключение автоматики имеет ряд отличий, хотя последовательность ее подключения такая же, как у погружного типа. Различия заключаются в следующем:

  • ко входу насоса присоединяется ПВХ-труба для забора воды с диаметров от 25 до 35 мм;
  • на второй конец посредством фитинга прикрепляется обратный клапан и опускается в скважину, при этом труба должна иметь длину, достаточную чтобы ее конец погрузился в воду примерно на метр, иначе будет захватываться воздух;
  • перед началом работы двигатель через заливное отверстие и заборная труба заполняются водой;
  • при правильном герметичном подсоединении всех узлов включение насоса будет сопровождаться накачкой воды.

Разновидности насосов для скважин и их функции

Насосы для подачи могут погружаться в узкие скважины на большую глубину или монтироваться на поверхности. Принцип работы устройства и его монтаж заключается в следующем:

  • Его основными элементами являются рабочие колеса, установленные на один вал.
  • Вращение их происходит в диффузорах, что обеспечивает передвижение жидкости.
  • После прохождения жидкости через все колеса, она через специальный клапан нагнетания выходит из устройства.
  • Движение жидкости происходит за счет перепадов давления, которые суммируются на всех рабочих колесах.

Существует насколько типов такого оборудования:

  • Центробежный. Такой насос позволяет подачу чистой воды обеспечить без крупных загрязнений.
  • Шнековый. Это самое распространенное устройство, способно перекачивать жидкость с примесью частиц на один кубический метр не более 300 граммов.
  • Вихревой. Передает только очищенную от загрязнений воду.

Несмотря на отличия, все виды насосов служат для выполнения аналогичных функций:

  • Подавать грунтовые воды в частные дома и коттеджи.
  • Участвовать в организации оросительных систем.
  • Перекачивать жидкость в резервуары и емкости.
  • Обеспечивать комплексное водоснабжение в автоматическом режиме.

При выборе насоса для участка учитываются такие критерии:

  • Исходные размеры оборудования. Учитывать их нужно для обеспечения определенных технологических допусков при размещении насоса в скважине.
  • Мощность источника электроэнергии. изготавливаются одно- и трехфазные.
  • Мощность устройства. Такой параметр нужно определять заранее исходя из расчетного напора и водопотребления.
  • Стоимость насоса. В этом случае нужно чтобы правильно было выбрано соотношение цена – качество оборудования.

Виды бытовых насосов

Насосы для скважин разделяются на погружные и поверхностные. Такие агрегаты имеют некоторые преимущества перед остальными:

  • Большая глубина водозабора, которая недоступна для насосов любого другого типа.
  • Легкость монтажа.
  • Отсутствие трущихся частей.
  • Низкий уровень шума.
  • Длительный срок эксплуатации.

На фото показаны типы погружных скважных насосов.

Нарушение технологии монтажа или использование плохих материалов может привести к:

  • Обрыву насоса.
  • Преждевременному его выходу со строя.
  • При демонтаже невозможность поднятия насоса.

Приборы для автоматического контроля

Чтобы осуществлять контроль над работой насосного оборудования, в систему водоснабжения, внедряются различные приборы. Что это за датчики, и каковы их функции?

Ознакомиться с их перечнем вам поможет небольшая инструкция, приведённая ниже:

Наименование прибораКакие функции на него возложены
Аварийное релеОтключение работающего агрегата в случае нарушения заданного режима работы.
Реле напряженияЗащита двигателя от перепадов напряжения в сети.
Реле промежуточноеПереключение электрических цепей в определённой последовательности.
Таймер (реле времени)Отсчёт времени, необходимого на выполнение операции, или протекания конкретного процесса.
Электроконтактный манометрКонтролирует давление в трубопроводе, и управляет автоматическими цепями.
ТерморелеКонтроль температуры сальников и подшипников.
Датчик уровняПодача сигнала на включение или остановку насоса, при изменении уровня, либо напора воды.
Вакуумное релеПоддержание заданного уровня разрежения в рабочей камере насоса или во всасывающей трубе.
Струйное релеКонтролирует движение воды в трубопроводе.

Данные приборы чётко фиксируют любые изменения, происходящие в работающей системе. Чтобы их легче было отслеживать, режим работы насоса, либо насосной установки, включающей в себя несколько насосов, должен непрерывно регулироваться. Вот для этого и нужен частотный преобразователь.

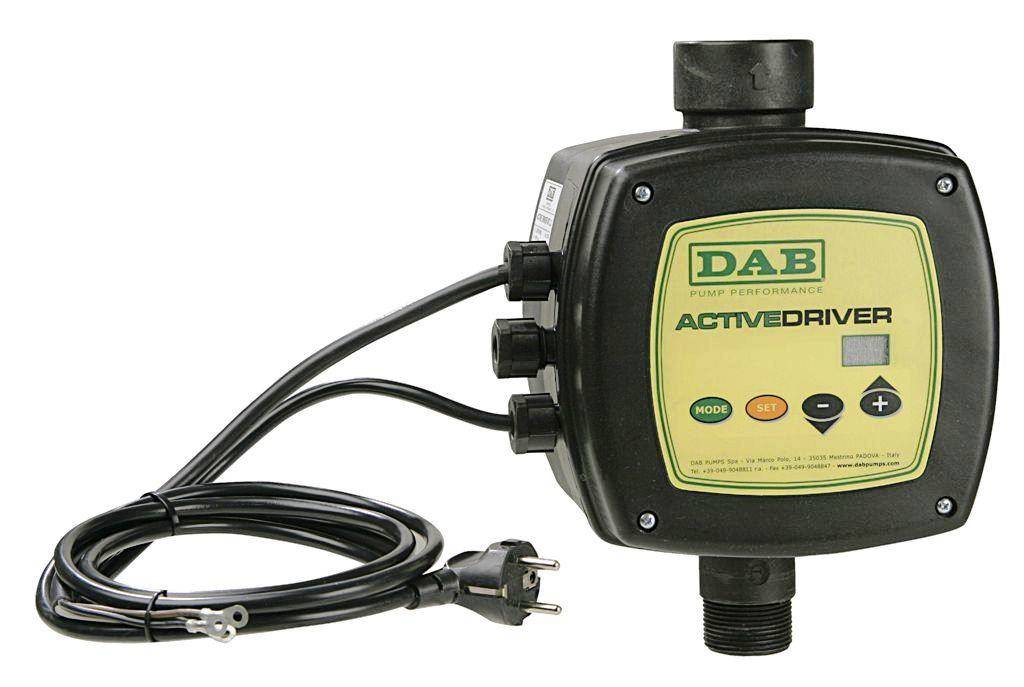

Блок управления насосом (инвертор)

Электродвигатель насоса подключается через него, что позволяет привести в соответствие работу всей сети. Это особенно ценно для систем, в которых используется несколько насосов.

Для автономных водопроводов это тоже не редкость. Допустим, в случае большой удалённости скважины от дома, в сеть приходится внедрять ещё и повысительную насосную станцию.

В таких случаях, используют прибор, который называется: «инверторный блок управления для скважинного насоса» — именно его вы видите на фото сверху. Инвертор объединяет в себе различные комбинации контрольных приборов, которыми не оснащён сам насос, и в том числе, имеет встроенный преобразователь частот.

Как выбрать преобразователи частоты.

Производители силовой электроники выпускают общепромышленные специализированные преобразователи частоты. Модельные линейки устройств специального назначения включают серии для насосных агрегатов и станций.

Частотные преобразователи такого типа имеют ряд специальных функций. Такие устройства не требуют сложной настройки, программное обеспечение, ПИД или ПИ регуляторы, опции регулирования уже содержит заводской комплект.

Для управления насосом или группой агрегатов можно приспособить общепромышленный преобразователь, однако программирование и настройка таких устройств занимает много времени, а также требует установки специального ПО. Лучше приобрести частотник специального назначения.

Примерный набор специальных функций преобразователей частоты для насосов:

  • Групповое управление несколькими агрегатами.
  • Режим сброса осевших загрязнений.
  • Подавление механического резонанса.
  • Предпусковая сушка электродвигателя.
  • Защита от «сухого хода», заклинивания вала.
  • Режим заполнения трубопровода.
  • Пожарный режим (для устройств насосов установок или систем автоматического тушения огня).
  • Специальные алгоритмы автоматического регулирования работы насосных агрегатов.

Функции оборудования зависят от модели и назначения устройства. Производители преобразователей выпускают линейки однофазных преобразователей для насосов бытового назначения с простейшим функциональным набором, серии для мощных полностью автоматизированных насосных станций.

Ряд производителей насосов, например, Wilo, Grundfos, POMPE ZANNI и другие поставляют агрегаты с приводом, куда уже встроен преобразователь частоты. Такие устройства не требуют сложной наладки. После простой адаптации к системе, оборудование полностью готово к работе.

Для модернизации электроприводов и при замене двигателей, а также при построении системы автоматизации и управления крупными насосами или станциями, преобразователь частоты подбирают по параметрам.

Устройства для частотно-регулируемого привода выбирают:

По электрическим характеристикам. Номинальное напряжение, ток, количество фаз электродвигателя должны соответствовать аналогичным параметрам устройства частотного регулирования. Мощность преобразователя лучше выбирать с запасом 10-20%. Пуск двигателей насосных агрегатов проходит в легких или средних режимах, большой запас мощности и высокая перегрузочная способность частотного преобразователя в этом случае не нужны.

По типу электродвигателя. В качестве привода насосов применяют асинхронные двигатели с короткозамкнутым и фазным ротором, синхронные двигатели с пусковыми обмотками и постоянными магнитами. Преобразователь должен быть адаптирован для работы с конкретным типом электрической машины.

По диапазону частот. Для циркуляционных низкоскоростных насосов достаточно преобразователя с интервалом регулирования частоты выходного напряжения от 200 до 400 Гц, для глубинных и скважных насосов с высоким напором нужно устройство от 200-800 Гц. Производитель преобразователей обычно указывает диапазон регулировки в об/мин. Это значительно упрощает выбор.

По количеству входов и выходов для датчиков и удаленных устройств управления, поддерживаемым протоколам связи. При выборе частников для проводов, встраиваемых в системы автоматизации, нужно учитывать количество аналоговых, цифровых и релейных выходов и входов для подключения датчиков, ПК пунктов управления и контроля, панелей операторов. Количество управляющих входов и выходов должно превышать число подключаемого оборудования. Это позволит не покупать новый преобразователь при реконструкции или модернизации системы АСУТП. Преобразователь также должен поддерживать протоколы связи, применяемые в автоматизированной системе. Ведущие производители силовой электроники выпускают серии частотных преобразователей с возможностью установки карт поддержки различных протоколов обмена данными.

По классу защиты от пыли и влаги. Исполнение корпуса частотного преобразователя IP должно соответствовать условиям эксплуатации. Устройства IP20-40 размещают в сухих незапыленных помещениях или электротехнических шкафах управления. Преобразователи в корпусе IP54 и IP65 можно устанавливать в местах с высокой влажностью, запыленных помещениях. Допускается размещать устройства рядом с насосом.

1 Зачем нужен частотный преобразователь?

Практически все современные насосы, реализующиеся в бюджетной и средней ценовой категории, спроектированы по принципу дросселирования. Электромотор таких агрегатов всегда работает на максимальной мощности, а изменение расхода/давления подачи жидкости осуществляется посредством регулировки запорной арматуры, которая меняет сечение пропускного отверстия.

Такой принцип работы имеет ряд существенных недостатков, он провоцирует появление гидравлических ударов, так как сразу же после включения насос начинает качать воду по трубам на максимальной мощности. Также проблемой является высокое энергопотребление и быстрый износ компонентов системы — как насоса, так и запорной арматуры с трубопроводом. Да и о точной настройке такой системы водоснабжения дома из скважины речи быть не может.

Вышеописанные недостатки несвойственны насосам, оснащенным частотным преобразователем. Данный элемент позволяет эффективно управлять давлением, создаваемым в трубопроводе водоснабжения либо отопления, с помощью изменения величины поступающей на мотор электроэнергии.

Схема работы насоса в разных режимах

Как можно увидеть на схеме, насосное оборудование всегда рассчитывается по параметру предельной мощности, однако в режиме максимальной нагрузки насос работает лишь в периоды пикового потребления воды, что бывает крайне редко. Во всех остальных случаях повышенная мощность оборудования является излишней. Частотный преобразователь, как показывает статистика, позволяет экономить до 30-40% электроэнергии при работе циркуляционных и скважинных насосов.

1.1 Устройство и алгоритм работы

Частотный преобразователь для насосов водоснабжения является электротехническим прибором, который преобразует постоянное напряжение электросети в переменное по предварительно заданной амплитуде и частоте. Практически все современные преобразователи выполнены по схеме двойного изменения тока. Такая конструкция состоит из 3-ех основных частей:

  • неуправляемый выпрямитель;
  • импульсный инвертор;
  • система управления.

Ключевым элементом конструкции является импульсный инвертор, который в свою очередь состоит из 5-8 ключей-транзисторов. К каждому из ключей подключается соответствующий элемент обмотки статора электромотора. В зарубежных преобразователях используются транзисторы класса IGBT, в российских — их отечественные аналоги.

Система управления представлена микропроцессором, который параллельно выполняет функции защиты (отключает насос при сильных колебаниях тока в электросети) и контроля. В скважинных насосах для воды управляющий элемент преобразователя подключается к реле давления, что позволяет функционировать насосной станции в полностью автоматическом режиме.

Экономия электроэнергии при использовании ЧП

Алгоритм работы частотного преобразователя достаточно прост. Когда реле давления определяет, что уровень давления в гидробаке упал ниже допустимого минимума, передается сигнал на преобразователь и тот запускает электромотор насоса. Движок разгоняется плавно, что снижает воздействующие на систему гидравлические нагрузки. Современные преобразователи позволяют пользователю самостоятельно устанавливать время разгона электродвигателя в пределах 5-30 секунд.

В процессе разгона датчик сигнала непрерывно передает на преобразователь данные о уровне давления в трубопроводе. После того, как оно достигает требуемой величины, блок управления останавливает разгон и поддерживает заданную частоту оборотов мотора. Если подключенная к насосной станции точка водопотребления начнет расходовать больше воды, преобразователь увеличит давление подачи путем повышения производительности насоса, и наоборот.

На что обратить внимание при выборе скважинного насоса

Размышляя над тем, какой насос лучше для скважины, обратите внимание на следующие критерии:

Производительность. Насос для скважины должен покрывать минимум 50 % общего потребления воды в системе водоснабжения (умывальники, душевая кабина, мойка и т.д.) и при этом не превышать дебита скважины (чтоб не высасывал воду из скважины быстрее, чем она туда набирается). Дебит скважины можно посмотреть в паспорте установки скважины. Из таблицы ниже видно, сколько в среднем потребляет воды каждая точка водоразбора. Предположим у вас в доме есть умывальник, душевая кабина, туалет и стиральная машина. Тогда ваш насос должен производить минимум (600+720+720+420)/2 = 1230 л/ч. Таким образом можно точно рассчитать погружной насос для скважины. Какой лучше будет для вас, будет зависеть от ваших условий.

ПотребительРасход л/минРасход м³/час
Умывальник с раковиной100,6
Умывальная раковина100,6
Ванна/гидромассаж181,08
Душ120,72
Туалет70,42
Биде60,36
Стиральная машина120,72
Кухонная мойка120,72
Посудомоечная машина80,48
Водоразборный кран 1/2″201,2
Водоразборный кран 3/4″251,5

Максимальный напор. Это высота, на которую насос может поднять воду. Однако максимальный напор определяет не только высоту, на которую агрегат способен «закинуть» воду, но и давление, которое будет на выходе в конкретном пункте водоразбора. Так давление для обычной мойки нужно меньше, чем, например, для душевой кабинки. Поэтому стоит брать с запасом в 10 — 15 %. Например, если у вас насос будет погружен на 20 м в скважину, а поднимать воду нужно будет на второй этаж на 6 м вверх, тогда стоит брать насос с максимальным напором не меньше (20 + 6) + (20 +6) * 0,15 = 29,9 м. Ближайшим будет устройство с напором в 30 м.

Максимальная глубина погружения. Здесь имеется ввиду глубина погружения под воду, а не вообще в скважину. Предположим у вас скважина общей глубиной 50 м, но от поверхности до зеркала воды 20 м. Значит у нас 30 м водного пространства, и если вы хотите опустить агрегат почти до самого дна, тогда его максимальная глубина погружения должна быть не меньше 30 м.

Длина шнура питания. Шнур питания должен быть длиной не меньше общей глубины скважины (если опускать будете к самому дну) плюс расстояние до розетки. На первый взгляд это может показаться мелочью, но практика показала, что многие покупатели ошибаются с длиной шнура и затем начинают добавлять кучу переносок.

Защита от перегрева. У всех погружных насосов хорошо организована система охлаждения, так как устройство помещено в воду. Однако в условиях экстремальной работы двигатель все же может перегреваться. Если планируете нагружать агрегат по полной, тогда лучше купить модель с термореле, которое отключит конструкцию при перегреве двигателя.

Защита от сухого хода. Эта функция отключит устройство, если уровень воды в скважине упадет до критического уровня, чтобы оно не работало вхолостую. Очень полезная функция, особенно в периоды сезонного падения уровня воды.

Напряжение. Большинство бытовых насосов работает от обычных однофазных сетей, напряжением 220 В. Однако есть устройства, которые запитываются исключительно от 380 В. В большинстве своем это профессиональные агрегаты, поэтому в быту применять их нецелесообразно

Однако обращайте на этот показатель внимание, чтобы нечаянно не купить трехфазную модель. Количество ступеней всасывания

Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

Количество ступеней всасывания. Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

По мощности и производительности они значительно проигрывают многоступенчатым агрегатам, однако и стоят гораздо дешевле. Если у вас большая глубина скважины или необходимо использовать воду для орошения полей, тогда вам подойдут многоступенчатые скважинные насосы. Какой марки выбрать устройство? Если хотите сэкономить, то берите отечественные агрегаты.

Вышеприведенные критерии помогают понять, как подобрать насос для скважины. Теперь посмотрим на рейтинг лучших моделей 2019 — 2020 года.

Как подобрать частотный преобразователь

Технические данные должны сочетаться с мощностью и типом мотора насоса, с которым он будет работать. Нужно учесть нужный интервал регулировки, точность настраивания и поддержки момента вращения на двигателе.

Особенность конструкции инвертора, его габариты, управление, конфигурация также оказывают влияние на выбор. Чаще в скважинах монтируют асинхронные моторы. Частотник к нему выбирается исходя из мощности, чтобы ее величина была больше, чем у двигателя.

Если в сети два насоса, то лучше выбрать частотник с векторным управлением, дающим возможность поддерживать обороты мотора при изменяющихся нагрузках, функционировать без понижения оборотов. Такие устройства точнее контролируют момент двигателя и скорость работы.

Частотники разделяются на классы по напряжению: для бытовых нужд на 220 В, промышленные до 500 В, высоковольтные до 6000 В. А также устройства имеют разную степень защиты, тип управления. Крупные производители выпускают инверторные блоки насосов. В них частотники привязаны к моделям насосов, даются рекомендации по использованию. Потребителю не нужно задумываться о выборе, консультант разъяснит все особенности применения.

На видео преобразователь частоты Веспер –  погружной насос.

Преобразователь частоты Веспер – погружной насос

Watch this video on YouTube

Как проложить трубопровод

Для беспрепятственного поступления воды из скважины прокладывается водопровод(см.). Обычно его закапывают в землю на глубину ниже уровня, где начинает промерзать грунт. В противном случае нужно выполнить утепление магистрали. Работа выполняется в таком порядке:

  • Роется с небольшим уклоном к скважине траншея.
  • На оптимальной высоте устраивается в фундаменте для трубы отверстие.
  • Укладывается труба.
  • Трубопровод подсоединяется к насосному оборудованию.

С внешней стороны:

  • Крепится металлическая сеточка, она же будет фильтром грубой очистки.
  • Устанавливается обратный клапан, обеспечивающий стабильное заполнение трубы водой.

Как подключить оборудование

Правильное подключение включает в себя:

Установка агрегата на специальную площадку. Ее можно изготовить из кирпича, бетона или дерева.

  • Подключается труба, идущая от скважины. Это может быть полиэтиленовое изделие 32 мм диаметром. Для соединения нужны: муфта с наружной резьбой, металлический уголок, обратный клапан, прямой кран «американка». Труба крепится муфтой, «американка» фиксируется с помощью резьбы.
  • Второй выход служит для подсоединения с водопроводной сетью. Его фиксирование выполняется аналогично с помощью комбинированной муфты и «американки». Последняя прикручивается к выходу станции, после этого в кран монтируется из пропилена муфта.
  • Водопроводная труба фиксируется в муфте способом пайки.
  • Проверяется качество работы системы.

Для этого:

  • Станция наполняется водой так, чтобы она заполнила насос, гидроаккумулятор и магистрали.
  • Открываются вентили.
  • Включается электропитание.
  • Заводится двигатель, напорная труба заполняется водой до удаления из нее всего воздуха.
  • При достижении давления 1,5 – 3 атм. Оборудование должно автоматически выключиться.

Как правильно подключать скважинные насосы хорошо видно на видео. В этой статье рассмотрены лишь некоторые особенности обустройства скважинного оборудования.

  • Типы погружных насосов
  • Подключение насоса: рекомендации в деталях
  • Разберемся с мембранным баком

Многие владельцы загородных участков порой сталкиваются с такой проблемой, как обеспечение водоснабжения жилого дома. Для этого на участке устраивается , в которую монтируется специальное оборудование — насос. Это позволяет наладить необходимое снабжение дома и огорода водой, используя надежное, современное оборудование. Схема подключения не так сложна, обычно для ее устройства используются погружные насосы.

В работе глубинный насос не издает шума, вибраций в доме также не наблюдается.

Чем отличается подобное оборудование от иных аналогов? Дело в том, что погружной насос работает не на всасывание, а на напор, то есть нагрузка на него приходится намного меньшая, потребление электроэнергии также существенно ниже, а это важно для любого хозяйства. В отличие от насосной станции глубинный насос не издает при работе такого шума, вибраций в доме также не наблюдается

Из преимуществ необходимо отметить и то, что тут нет деталей, способных проржаветь, то есть насос не выйдет из строя под влиянием воды. После включения воды в доме все, что вы услышите, это небольшой, еле слышный щелчок от заработавшего насоса.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
