Как правильно провести электропроводку в баню и парилку своими руками

Монтаж электропроводки в бане

Перед монтажом электропроводки строитель, устанавливающий оборудование в новой бане, равно как и хозяин, должны знать основные

правила техники безопасности

, которые мы здесь сейчас рассмотрим самым подробнейшим образом. Потому как не хотим, чтобы ваша собственная банька, построенная для вашего удовольствия и оздоравливания вдруг оказалась причиной, так сказать, совсем безвременной кончины. Но это лирическое отступление, а дело-то действительно серьезное. Итак, что требуется сделать:

1. Прочитать правила устройства электроустановок. (ПУЭ). В седьмом разделе в седьмом пункте вы найдете как раз все необходимые вам требования по поводу монтажа электропроводки и установки различных электрических приборов в помещениях с повышенной влажностью и температурой. А ваша баня – именно такое помещение. И да поможет вам счастливая цифра семь.

2. Начертить на листе ватмана полную схему будущей электропроводки, наложенную на план бани в масштабе, что позволит вам определиться, где будут находиться  выключатели, розетки и светильники, как пройдут провода и какова будет их длина, где будут располагаться провода увеличенного сечения, предназначенные для запитки электрического оборудования комнаты отдыха, а где пройдет только облегченная проводка, предназначенная исключительно для светильников.

3. На основе созданного плана рассчитать мощность и нагрузку, требующуюся на всю электропроводку в бане и по отдельным линиям требующийся уровень запитки разных помещений.

4. Предусмотреть возможность изготовления заземляющего контура для всех помещений бани,  поскольку электросети не всегда предоставляют возможность централизованного заземления, а раньше так и вообще не предлагали такой услуги.

Перед началом монтажа следует нарисовать схему электропроводки в бане. На ней отмечаются все потребители энергии. Если на какое-то устройство ставится автомат, его нужно подписать. На дверце распределительного щитка должна размещаться схема подключения. Также в щитке нужно организовать УЗО.

Проводка в сауне подразумевает использование точек питания. Розетки, выключатели можно устанавливать только в предбанник и комнату отдыха. На каждый элемент должна устанавливаться своя распаечная коробка. Выключатели ставятся на высоту 160 см, розетки – до 80 см от пола.

Устанавливать розетки в парилках запрещено

Во время прокладки проводки в бане и парилке своими руками нужно соблюдать следующие правила:

  • Монтаж от щитка выполняется цельными проводниками.
  • Нельзя ставить кабели в металлической оболочке.
  • В бане из сруба ставится только электропроводка открытого типа.
  • Нельзя монтировать провода, светильники над печью.
  • Обязательно должно использоваться защитное зануление.
  • Все провода прокладываются только прямым образом.
  • Жилы соединяются только спайкой или сваркой. Скрутка запрещена!
  • Провода не ставятся рядом с дверьми или оконными проемами, а также рядом с металлическими трубами и батареями.
  • В парилке и других помещениях повышенной влажности не ставятся выключатели, розетки, распределительные коробки.

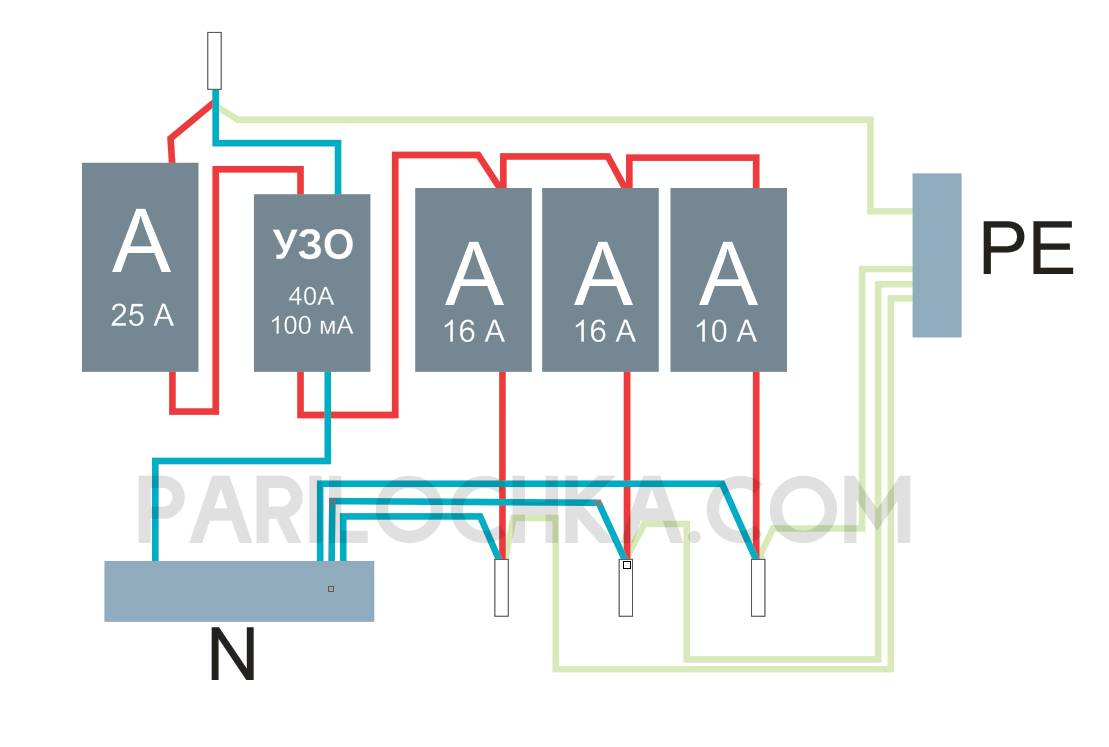

Схема подключения кабеля ВВГнг 3×1,5. Кабель протянут до распределительной коробки

Правильно провести проводку в бане можно следующим образом:

  • Подключение питающего кабеля. Обязательно учитывается маркировка жил. Синий и серый провода – к автомату, желто-зеленый – заземление.
  • Подводка питания к дополнительным группам потребления. Лучше прокладывать кабели в пластиковых коробах в сухом помещении и в полимерной трубе во влажной комнате.

    Использование клеммников вместо скрутки более безопасно и удобно

  • Прокладка электропроводки освещения и на розеточную группу в моечную комнату.
  • Прокладка кабелей от коробки к светильникам. Подключение проводов к автомату (если он есть для осветительной группы).
  • Установка розеток и выключателей.
  • Соединение проводов одинакового цвета или с одинаковым буквенным обозначением в распределительном щитке в бане с помощью клеммников.
  • Проверка автоматов и УЗО.
  • Тестирование собранной системы.

Основные требования

Среди основных требований к проводке в бане выделяют:

  • В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
  • В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
  • Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
  • Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
  • Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
  • Запрещается вести электропроводку над печью.
  • Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
  • Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
  • Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

  • Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
  • Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
  • При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.
  • Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.

Методы прокладки проводки в квартире

Важно сразу оговориться, что следующие варианты будут актуальны только для строений со стенами из бетона или кирпича. Для домов из дерева они не подойдут, поэтому методики не универсальные. Первый способ будет актуален для тех домов, где на стенах нет даже слоя штукатурки

Тогда проводку можно будет разместить прямо по поверхности стен. Здесь тоже есть два метода, о которых уже упоминалось ранее:

Первый способ будет актуален для тех домов, где на стенах нет даже слоя штукатурки. Тогда проводку можно будет разместить прямо по поверхности стен. Здесь тоже есть два метода, о которых уже упоминалось ранее:

  • Разместить кабели в гофрированных трубах из пластика, если толщина отделки позволит.
  • Проложить кабели просто открытыми при наличии у них двойной или тройной изоляции.

Со вторым способом сталкиваются чаще всего, потому что он подходит для таких случаев, когда:

  • Штукатурка уже нанесена.
  • Её слой не закроет провода и придётся проделывать штробы прямо в стене.

Это более сложный и долгий путь, но чаще всего он оказывается единственным подходящим. Помимо того, что предстоит проделать штробы, провода в них тоже нужно будет тщательно фиксировать – гипсовыми нашлёпками или скобами из пластика.

*(Скобы-дюбели особенно удачны при потолочной проводке)

Чтобы правильно сделать все штробы, лучше сделать разметку по схеме прямо на стене, тогда сложностей точно не возникнет и будет шанс ещё раз всё проверить и что-то подкорректировать.

Теперь нужно определить, как проложить сами кабели. Магистрали от распределительного щита до каждой монтажной коробки можно прокладывать способами, описанными в этой таблице.

Расположение магистралиОсобенности
По верхнему краю стены в штробе или гофротрубеИспользуется чаще всего
По перекрытиям, пока не залиты стяжки на полах (в трубах из пластика)Это самый короткий путь. Здесь, кстати, и штробы не пригодятся, так как когда пол зальют, все провода будут скрыты. Для таких проводок обычно и нужны розетки, вмонтированные в плинтусы. Кстати, сейчас можно приобрести особые комплекты – специальный плинтус с кабель-каналами, розетками, включателями, распределительными коробками и т.д. Правда, он подойдёт не для любой отделки.
По потолкуЗдесь, скорее всего, придётся делать штробы, однако, расход материалов тоже будет экономичным. Распаечные корорбки тоже можно размещать на потолке, но это едва ли будет удобно, когда потребуется ремонт. Этот метод актуален только тогда, когда предполагается натяжной или подвесной потолок, чтобы скрыть линии.

При самостоятельной прокладке проводки подойдёт только первый вариант, и несмотря на большие преимущества двух других, он не хуже их. Просто потребует к себе больше времени, но раз уж план проложить проводку своими руками дошёл до этапа штроб, самое сложное уже позади.

*(Штробы — это предпоследний этап на пути прокладки проводки)

Подводка силового кабеля к бане

Электропроводку в баню лучше всего подводить от центрального распредщита по выделенной линии электропередачи. Прокладка силового кабеля осуществляется одним из двух способов: в земле или по воздуху.

Кабель в земле

Данный вариант считается самым надежным, хотя и подходит далеко не для всех случаев. Под землей прокладывается так называемый «бронированный кабель», который представляет собой четырехжильный ВБбШв с 10-миллиметровым сечением. Несмотря на дороговизну кабеля, затраты оправдывают себя, поскольку изделие отличается высокой надежностью и прочностью за счет использования металлической оплетки, находящейся между оболочками из пластика. Благодаря таким характеристикам, кабель надежно защищен от механических повреждений, возникающих, в том числе, в результате посягательств грызунов. К тому же целостность кабеля не способна нарушить усадка земли.

Нежелательно для прокладки кабеля использовать металлические трубы, которые не только разрушаются под воздействием ржавления, но и способствуют разрушению кабеля, поскольку в них собирается конденсат. Трубы из металла можно применять лишь на участках прилегания кабеля к стене или столбу.

Ниже представлена инструкция по проведению работ:

  1. Копаем траншею глубиной не меньше 70 сантиметров. Дно засыпаем 10-сантиметровым слоем песка. Укладываем кабель. Сверху набрасываем еще 10 сантиметров песка.
  2. В здание проводим кабель через втулку, которую размещаем в заранее просверленном отверстии в стене. Втулка защитит провод во время усадки стены.
  3. Удаляем с кабеля «броню» перед вводом в электрощит. Далее подключаем жилы к автомату, создавая заземление и защиту от молнии.

Прокладка по воздуху

Монтаж проводки в баню можно осуществить и менее затратным способом — по воздуху. При этом следует учитывать следующие обстоятельства:

  1. Если баня находится дальше, чем в 25 метрах, понадобятся опоры для линии электропередачи. Кабель прокладывается при помощи растяжки или на фарфоровых изоляторах.
  2. Кабель должен находиться на заданной правилами высоте. К примеру, проезжая часть должна располагаться, по крайней мере, в 6 метрах под проводами, а пешеходная дорожка — в 3,5 метрах. К бане провод прикрепляется на высоте не менее чем 2 метра 75 сантиметров над уровнем земли.
  3. Рекомендуется использовать СИП (самонесущий изолированный провод). Эксплуатационный срок этого изделия составляет четверть века. Кабели СИП покрыты атмосферостойким полиэтиленом, а также оснащены стойкими к механическим воздействиям несущими элементами. Сечение провода должно составлять не менее 16 квадратных миллиметров при пропускной возможности в 63 А. При однофазном подключении показатель мощности составляет 14 кВт, при трехфазном — 42 кВт. Основной минус СИП заключается в сложности с вводом в защитный автомат по причине недостаточной эластичности проводов (они с трудом гнутся).
  4. СИП вводится в банное помещение через металлическую втулку. При этом кабель направляется не непосредственно в парилку, а в сухое помещение (в парилке алюминиевые провода размещать нельзя). В парилку же направляются провода других марок — NYM, ВВГ или НГ. Оптимальным выбором будут ВВГнг-LS 3х1,5 (для освещения) или ВВГнг-LS 3х2,5 (для розеток). Изоляционный слой ВВГ не горит, а тлеет в случае аварийной ситуации. В качестве переходников рекомендуется применять соединители типа «алюминий-медь». СИП фиксируется анкерными зажимами (натяжителями).

Воздушный ввод

Этот вариант считается более дешёвым в плане материальных и физических затрат. Одно то, что не нужно рыть глубокую траншею, уже экономит силы, деньги и время.

Вам понадобится натянуть провод или кабель от домостроения до бани. Сразу хотелось бы предупредить, если дом расположен в одной части участка, а баня совсем в противоположном, то, скорее всего, такой вариант будет не рациональным из-за большого расстояния между ними. Провод будет подвергаться очень большим механическим нагрузкам и может разрываться под собственным весом. Не станете же вы монтировать ещё несколько дополнительных опор, это накладно и не слишком красиво для территории.

Если расстояние между домом и баней менее 20 м, то воздушный ввод вполне приемлем. В этом случае алгоритм работ будет выглядеть следующим образом:

  1. В стенах дома и бани просверлите отверстия по диаметру кабеля. В них необходимо будет вмонтировать кусок металлической трубы или специальной пластиковой гофры.
  2. Рядом с просверленными отверстиями установите кронштейны, на которых закрепите изоляторы.
  3. Между этими двумя изоляторами натяните стальной трос.
  4. К тросу при помощи пластиковых или металлических хомутов закрепите кабель. Заведите его в подготовленные отверстия. И теперь останется его подключить. В распределительном щитке, находящемся в доме, надо установить отдельный автомат для бани, к его выходящим контактам и следует подсоединить этот кабель. В банном распредщитке кабель подсоединяется к вводному общему автомату.

Как видите, электромонтаж воздушного ввода не сложный, но надо будет учесть некоторые нюансы:

  • Места, где кабель выходит из дома и входит в баню, следует герметизировать. После того, как затяните его в трубы, всё оставшееся пространство заделайте монтажной пеной либо утрамбуйте минеральной негорючей ватой.
  • Обеспечьте достаточную натяжку стального троса.

  • На пути прохождения кабеля не должно быть никаких других подсобных строений, высоких кустов или деревьев.
  • Расстояние от земли до проводника должно быть больше 3,5 м.
  • Не натягивайте кабель слишком сильно, это не струна, крепите его к стальному тросу свободно.

Самый лучший вариант – использовать для воздушного ввода провод с маркировкой СИП (самонесущий изолированный провод). У него есть некая конструктивная особенность, помимо токопроводящих алюминиевых жил под оболочкой имеется стальной трос.

Ещё одно преимущество СИП, его изоляционная оболочка делается из материалов, которые хорошо выдерживают атмосферные осадки и солнечные лучи.

Не исключён вариант, что воздушный ввод на баню будет монтироваться от магистральной линии электропередачи. Это может быть в том случае, когда банное помещение расположено поблизости такой линии и целесообразнее тянуть ввод от неё, чем от дома. Для этого потребуется специальное разрешение и проект от энергоснабжающей организации, а также установка прибора учёта электроэнергии в банном распредщитке.

Способы подведения

Перед тем, как планировать процесс монтажа электропроводки в бане, необходимо провести к ней силовой кабель. Для этого существует всего два способа:

  • Воздушный;
  • Подземный.

К преимуществам воздушного способа можно отнести его низкую стоимость, а также скорость монтажа. В этом случае используется кабель марки СИП 4.

Важно! Строго запрещено использовать кабель марки СИП для проведения по чердачным помещениям, поэтому для введения в помещение бани используются кабеля ВВГ или НГ.

Для того, чтобы закрепить кабель во внешней стене бани, его необходимо поместить в гофротрубу или короб из пластика. На месте ввода кабеля СИП устанавливается бокс с автоматическим выключателем.

Проводить под землей довольно затруднительно и накладно, поэтому в этом случае пользуются моделью кабеля марки ВБ6Шв. Преимуществом данного способа является защита кабеля от повреждений.

Монтировать электропроводку внутри помещения бани лучше открытым способом, поскольку он более безопасен и удобен. В этом случае линии проводки довольно просто просматриваются, а также не возникают сложности в процессе замены или ремонта.

Рассмотрим более подробно воздушный и подземный способ подведения кабеля к бане.

Воздушный способ подведения

Прокладывать кабель по воздуху более опасно, нежели под землей, поскольку в этом случае он будет постоянно подвержен испытаниям: перемены погоды, атмосферные осадки, ультрафиолет, ветер – все это неблагоприятно влияет на структуру кабеля.

В связи с этим, он должен быть достаточно прочен и обладать хорошей защитой от всех погодных капризов.

Для того, чтобы провести провод от дома до банного строения, обычно используются:

  • Кабель без изоляционного слоя;
  • Кабель СИП с изолирующим слоем.

Лучше всего остановить свой выбор на втором варианте, поскольку СИП покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Итак, если вы решили провести кабель к бане воздушным способом, вы должны знать несколько правил и требований к данному процессу:

  1. Расстояние от кабеля до проезжей части должно быть минимум 6 м;
  2. Расстояние от кабеля до пешеходной части должно быть не менее 3,5 м;
  3. В случае, когда кабель опускается с опоры, превышающей 25 метров, необходимо установить дополнительную опору;
  4. Минимальная высота входа провода в банной строение – 2-3 м.

В качестве проводящего кабеля при воздушном способе подведения обычно используется СИП4, название которого расшифровывается, как самонесущий изолирующий провод. СИП4 не имеет несущего троса.

Сечение алюминиевых жил кабеля СИП4 должно приравниваться 16 кв.мм. Если планируется осуществлять двухфазный ввод, то кабель должен быть двухжильным. Если же трехфазный – четырехжильным.

Чтобы провести кабель при помощи стальной трубы, необходимо следовать таким правилам:

  1. Для того, чтобы предотвратить попадание влаги в трубу, необходимо изогнуть ее верхний конец полукольцом;
  2. Нижний конец стальной трубы в обязательном порядке закрепляется под углом в 5-15 градусов, наклоненным в сторону улицы;
  3. Необходимо качественно окрасить трубу, а также проделать отверстие в самом ее низу, дабы конденсат беспрепятственно вытекал наружу;
  4. К стене труба крепится при помощи хомутов, а к крыше – при помощи стальной растяжки и болтов.

Подземный способ подведения

Наиболее надежный, но не всегда уместный способ. Как уже говорилось ранее, подземный способ подведения кабеля к бане требует довольно больших материальных затрат.

Однако именно при таком способе подведения кабель максимально защищен от повреждений и долгое время не требует замены и ремонта.

В качестве кабеля для проведения подземным способом используется ВБбШв – бронированный кабель, имеющий четыре медные жилы.

Сечение всех медных жил приравнивается 10 мм.кв. Между внутренней и наружной оболочкой находится металлическая оплетка, из-за чего ВБбШв  прочнее кабеля СИП.

В процессе проведения кабеля под землей первым делом выкапывается траншея, глубина которой варьирует от 0,7 до 1,2 м. Затем необходимо высыпать 10 см песка на дно траншеи и уже на него выкладывать кабель, который сверху также засыпается песком.

Информация. Для того, чтобы обеспечить кабелю максимальную защиту от механических воздействий, рекомендуется выложить поверх песка ряд кирпичей.

Для вертикальной укладки кабеля можно использовать трубы и уголки из металла, однако это строго запрещено при горизонтальной укладке кабеля, поскольку может привести к образованию конденсата.

Монтаж кабеля по стенам

Эл. проводка в бане связана рядом нормативов, описанных в ПУЭ. Так как мы уже писали об этом и приводили обширные выдержки из этого документа, сейчас изложим суть кратко.

Кратко о выборе марки и толщины кабеля

Баня — влажное, а местами еще и жаркое помещение, поэтому для того, чтобы правильно провести проводку нужно выбрать подходящий кабель с изоляцией, на которой не скажутся эти неблагоприятные факторы. В помещениях помимо моечной и парилки можно использовать изоляцию из ПВХ, кабели NYM и ВВГнг.

В самой моечной и парилке крайне не рекомендуется прокладывать проводку. Допустимо делать отверстия в стене, вставлять в них металлические гильзы и выводить сквозь стену проводку к источникам света в этих помещениях. При этом выключатели делаются снаружи!

Но, так как даже небольшой кусок провода, который будет находиться в парилке, подвергнется воздействию высокой температуры, и его изоляция разрушится за непродолжительное время, можно рекомендовать заводить провод в парную с изоляцией из кремнийорганической резины — РКГМ или ПРКС, например. Он выдерживает температуру до 170 градусов.

Толщина кабеля зависит от будущей нагрузки, однако сразу рекомендуем брать сечение с запасом. Вы уже знаете, как вычислять силу тока (делим мощность на сетевое напряжение), теперь в таблице найдите подходящее сечение (не забывая про запас):

Различия между проводкой в разных помещениях бани

Прокладывать провода можно как в виде открытой проводки, так и внутри стен. Нормативы для бани противоречат нормативам для деревянного помещения. Поэтому считать будем так: опять же вне парилки и моечной кабель лучше класть по поверхности, а в парной и моечной — не класть вовсе. Если баня не деревянная — можете делать скрытую проводку.

Открытая проводка не должна быть в металлической оболочке. Допустима пластиковая гофра, кабель-каналы и витая проводка по керамическим изоляторам. Также желательно прокладывать между проводами и стеной полосы теплоизолятора.

Основные этапы монтажа электропроводки в бане

Монтаж электропроводки в бане включает в себя несколько основных этапов:

  • установку электрического щитка;
  • разводку от электрощитка;
  • подключение светильников;
  • подключение розеток;
  • подключение электрической печки, если она есть.

До того как правильно провести электропроводку в баню, ознакомьтесь с правилами монтажа электрического распределительного щитка

Крайне важно выбрать правильное место для его установки, ведь от щитка будет питаться вся банная энергосистема

Следует помнить, что:

  • доступ к электрощитку должен быть свободным;
  • место, где располагается щиток, надо хорошо проветривать;
  • его нельзя обустраивать в парной и иных пожароопасных помещениях;
  • в комнате, где установлен электрический щиток, необходимо хорошее освещение.

Если в деревянной бане проложена однофазная электропроводка, питающий кабель обязан содержать как минимум 3 жилы. По новому ГОСТу цвет фазной жилы должен быть серым. Если же провода произведены ранее, то она может быть белой или коричневой. Жилу крепят к верхней клемме вводного автомата, при помощи перемычек фазную жилу с нижней клеммы частично перемещают на верхние клеммы отходящих автоматов или разводят на автоматы посредством распределительных шин.

Нулевую жилу синей или голубой окраски выводят на нулевую колодку, а желто-зеленую защитную жилу — на защитную колодку или на вваренный в щиток болт. Фазные жилы кабелей, которые отходят к нагрузке, подключают к нижним контактам автоматов

Входной и отходящий кабели очень осторожно укладывают в щиток, после чего выводят из него через гофротрубу. УЗО и автоматы монтируют, учитывая уровень нагрузки на кабель

Чтобы грамотно подобрать сечение кабеля, необходимо знать нагрузку

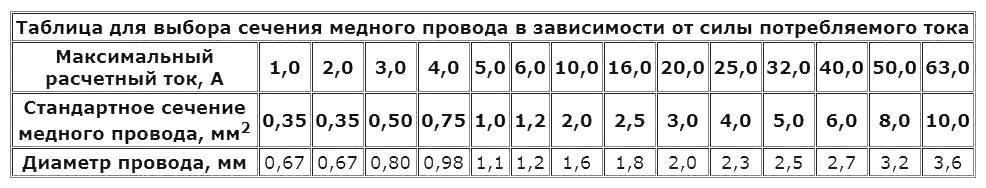

Существуют специальные таблицы, по которым можно выбрать подходящие провода в зависимости от мощности приборов, на которых она, как правило, непременно указывается, поэтому на данный аспект следует обратить особое внимание

1. Если в бане будут работать лишь осветительные приборы, их суммарная мощность составит приблизительно 1—2 кВт.

2. Если в бане нет электрической печки, то общая мощность будет колебаться в пределах 5—6 кВт.

Требуется предусмотреть запас мощности порядка 20 %. К примеру, суммарная мощность в бане составляет 5 кВт, следовательно, проводка должна быть рассчитана на 6 кВт. Для такой мощности подходит кабель ВВГнг-LS, обладающий сечением 3×4 — 4 мм2. Кабели, отводимые на освещение, имеют сечение 1,5 мм2 (3×1,5), а на розетки — 2,5 мм2 (3 × 2,5).

Чтобы выбрать входной автомат, надо знать суммарную мощность, рассчитать ток, поделив значение общей нагрузки на напряжение (например, 6000:220 = 27 А).

В помещениях с повышенными температурой и влажностью запрещено монтировать розетки, выключатели и монтажные коробки, так как со временем в них неминуемо скопится влага, что приведет к короткому замыканию.

Но и автомат желательно выбирать с запасом. В данном случае он должен быть рассчитан на 32 A.

В самом щитке нужно подписать каждый автомат, указав, за какие именно электрические приборы он отвечает.

Рядом с электрическим щитком желательно повесить схему электропроводки строения. Не рекомендуется забывать о подключении УЗО: они отключают источники питания, если те по какой-то причине контактировали с водой. Это позволит спасти жизни посещающих баню людей. От возгорания обезопасит устройство защитного отключения с током отсечки. Все жилы в клеммниках должны быть прочно зафиксированы, чтобы избежать нагревания участка из-за неплотного зажима.

Скрытый и открытый способ

Чаще бани строят из натуральных материалов, например, бруса или сруба, которые наиболее подвержены возгоранию. Одной из причин возникновения опасности являются неполадки в проводке. Поэтому при отсутствии навыков в ее проведении лучше не рисковать и нанять электриков.

Со скрытыми проводами помещение выглядит более гармонично и уютно, но главное в этом деле — безопасность посетителей. Поэтому в бане, построенной из древесины, устанавливается открытая проводка. При такое схеме электрические коммуникации проще обслуживать и ремонтировать. При любой возникшей неисправности, ее легко обнаружить и исправить.

При монтаже электропроводки банного помещения используются специальные кабели-каналы, позволяющие снизить риск возгорания конструкции из дерева. Риск возникновения пожара сводится до нуля. Кабели-каналы изготавливаются из огнеупорного материала.

Изделия различаются по цветовому окрасу. Они бывают светло-коричневого, белого, коричневого оттенка. Каналы заполняются на 60 %, что защищает их от перегрева. В такой конструкции сохраняется способность отведения переизбытка тепла, что предотвращает замыкание, вызывающее пожар.

Закрытая электропроводка под вагонкой допустима только при защите кабеля специальной трубой-гофрой.

Напряжение электрической сети в сауны

Процесс монтажа электрической проводки и подключения различных приборов включает в себя несколько этапов:

  • Составление проекта – графического плана размещения проводки, розеток, осветительных приборов, распределительного щитка, электропечи, водонагревателя;
  • Расчет и приобретение необходимого количества проводки, розеток, осветительных приборов, защитных устройств (УЗО) или дифавтоматов;
  • Прокладка в баню силового вводного кабеля;
  • Монтаж распределительного щитка, установка в него вводного автомата, УЗО и автоматов на различные группы электроприборов (розетки, светильники, водонагреватели, электропечь и т.д.);
  • Заземление распределительного щитка;
  • Подключение силового кабеля к вводному автомату;
  • Укладка проводки открытым или скрытым способом;
  • Установка пульта управления электропечи (электрокаменки);
  • Подключение розеток, осветительных приборов;
  • Подключение электропечи (электрокаменки) к щитку пульту при помощи высокотемпературного кабеля.

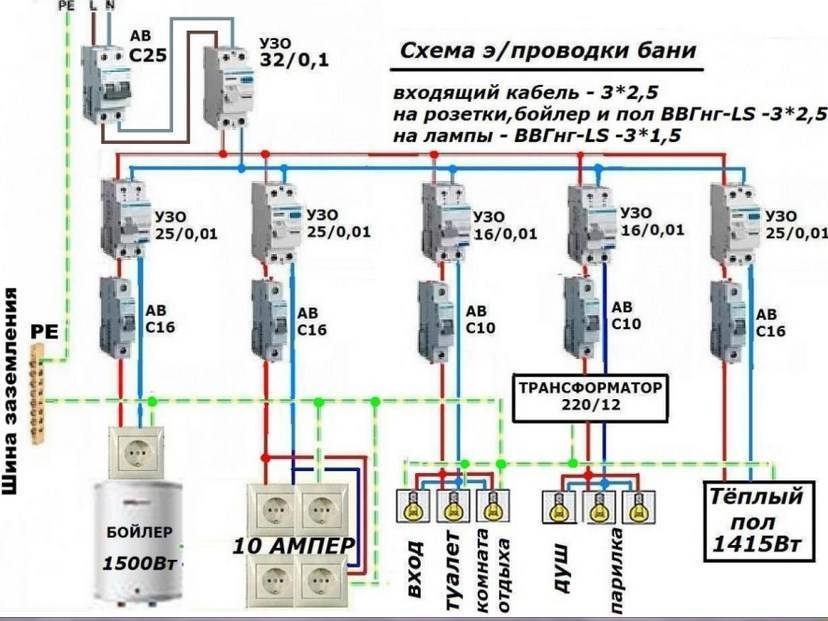

Схема распределительного щитка бани

После завершения монтажных работ производится проверка работоспособности осветительных приборов, розеток, электропечи, водонагревателя.

Для запитки бани или сауны используют три вида напряжения:

  • Однофазное сетевое – напряжение 220 используют как источник для подключения бани или сауны с суммарной мощностью всех приборов и освещения не более 10 кВт;

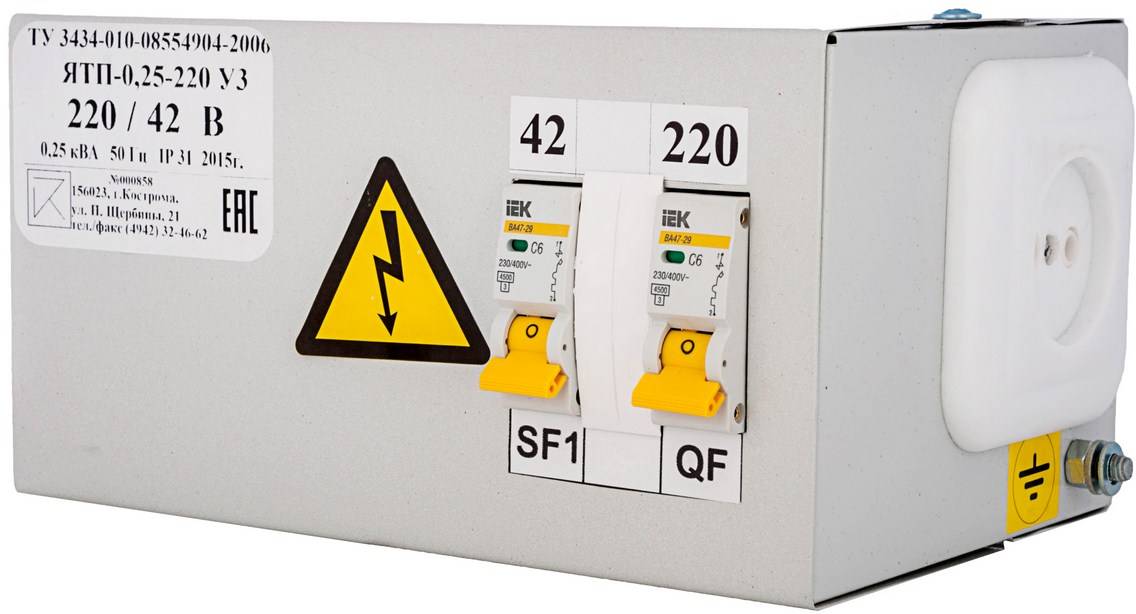

  • Однофазное пониженное –напряжением 12-36 В запитывают светильники и светодиодную декоративную подсветку парилки и моечного отделения. Для получения такого напряжения используют специальный понижающий трансформатор типа ЯТП-0,25 220/36В;

Понижающий трансформатор

Трехфазное сетевое – при использовании такого водонагревательного и отопительного оборудования, как электрический конвектор (радиатор), система теплый пол, электропечь или электрокаменка, бойлер, суммарной мощностью более 15-20 кВт, в бане применяют трехфазное сетевое напряжение на 380 В.

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

  • Нельзя опускать кабель ниже шести метров до проезжей части;
  • Расстояние до пешеходной части не менее 3,5 метра;
  • Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
  • Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

  • Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
  • Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
  • Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
  • Для ввода в баню применяется стальная втулка;
  • Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
  • Создается качественное заземление и потребуется установка громоотвода.

Примерная схема

На входе у вас будет либо 220 вольт, либо 380. В первом случае, если все сделано по уму, проводов будет три — фаза, ноль и земля. Во втором — пять (три фазы, ноль и земля).

Рассмотрим подключение на 220 В. Вводный автомат на 25 А ставится на провод фазы. Далее на провода нуля и фазы ставится УЗО (40А, 100 мА), после чего провод нуля подсоединяется к шине N. Затем на три группы потребителей ставятся три автомата — последовательно на провод фазы. К каждой группе потребителей с шин N и РЕ идет свой провод, так, чтобы к потребителю шло по три провода — фаза, нуль и земля. Ниже картинка, иллюстрирующая приведенную схему.

ВНИМАНИЕ! УЗО в бане рекомендуют ставить все без исключения. Однако дифференциальный автомат — то же самое, но с большим функционалом.. Приведенная схема очень простая, не рассматривающая варианты с подключением трансформатора

Приведенная схема очень простая, не рассматривающая варианты с подключением трансформатора.

Подключение на 380 В ненамного сложнее. На входе делается заземление и ставится на три фазы вводный автомат. Из последнего три провода фазы и ноль подаются на УЗО, после чего ноль подключается к шине, а уже оттуда — ко всем автоматическим выключателям, предшествующим группам потребителей. Также к каждому из выключателей подключается одна из трех фаз (выбор распределяется равномерно).

Групп потребителей может быть произвольное количество, но обычно выделяют три — группа освещения, группа розеток и силовая группа (приборы с большой мощностью). В сауне принято выделять в отдельную группу электропечь. В нашем случае для нее специально установлены автомат нуля и выключатель.

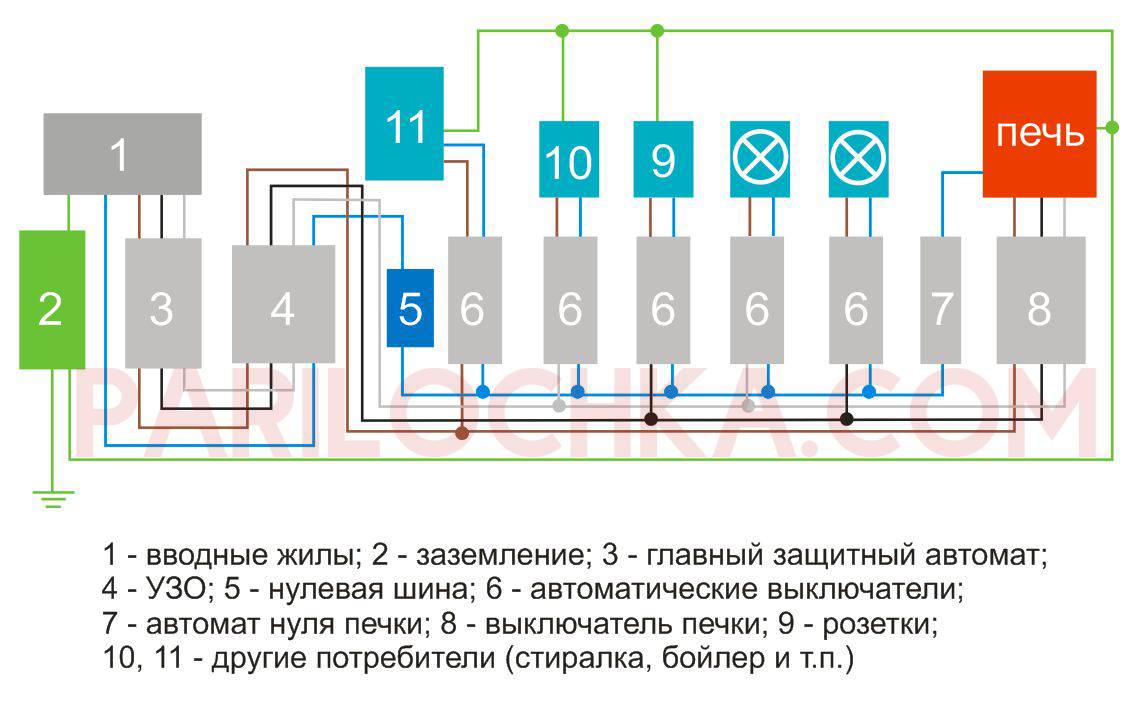

Все описанное наглядно показано на следующей схеме:

ВАЖНО! Не воспринимайте эти схемы как некий общий случай, его просто нет. Ориентируйтесь на свои представления о безопасности — от этого зависит количество автоматов и УЗО, на количество и мощность потребителей, на то, какая система заземления принята в местности, где стоит ваша баня.. Если захотите сделать цепь с напряжением 12, 24, 36 вольт, ставьте трансформатор в группу освещения — ее можно поделить на подгруппу потребителей 220 В и подгруппу низкого напряжения, которая будет питать парилку (и, возможно, моечную)

Если захотите сделать цепь с напряжением 12, 24, 36 вольт, ставьте трансформатор в группу освещения — ее можно поделить на подгруппу потребителей 220 В и подгруппу низкого напряжения, которая будет питать парилку (и, возможно, моечную).

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
