Как сделать электрический теплый пол под плитку своими руками: делаем монтаж правильно

Укладка кабеля

Чтобы уложить нагревательный кабель, применяют монтажную ленту, которую крепят к полу. Делать это не нужно будет, если приобретен комплект с кабелем, уложенным и зафиксированным на специальной пленке. Если монтажной сетки в комплекте не было, ее приобретают дополнительно и укладывают на нее кабель зигзагами так, чтобы между витками было пространство 20-25 см.

Крепят кабель при помощи монтажного скотча. Далее укладывают подготовленные элементы на полу. Там, где требуется элемент повернуть или развернуть сетку разрезают. В тех местах, где будет установлена мебель укладывать кабель не нужно – это лишняя трата материала и впоследствии средств на отопление.

Термодатчик устанавливают в таком месте, чтобы при необходимости его можно было заменить, не нарушая для этого бетонную стяжку. Профессиональные строители при установке данного элемента используют гофро-трубу, чтобы в том месте, где кабель выходит наружу, в нее поместить термодатчик и после этого производят монтаж плитки.

Разновидности теплого пола

Перед началом выбора системы подогрева пола, нужно учесть, что они имеют ограничения. Несмотря на то, что системы подогрева способны полностью заменить отопление в квартире, этого нельзя сделать по нормам Российского законодательства.

Эти ограничения вызваны рядом причин:

1. В квартирах разрешено использовать только электрический теплый пол, а массовое использование в доме подобных систем приводит к повышению нагрузки на электрическую сеть.
2. Массовый или частичный переход на электрическое отопление приводит к разбалансировке системы подачи тепла в доме.

Так как пол не будет использоваться в качестве основного источника тепла в квартире, можно сэкономить на его монтаже. Экономия заключается в прокладке обогревающего кабеля или пленки только в тех местах, которые свободны от мебели.

Так уменьшится расход тепловой энергии, что сделает его экономнее в долгосрочной перспективе, а также единовременно, при закупке строительных материалов и монтаже

В частном доме возможности применения этой технологии намного шире. В зависимости от имеющихся источников энергии можно выбрать приемлемый вариант между водяным и электрическим видом подогрева.

Если дом снабжен автономными источниками электроэнергии, такими как ветряные генераторы или солнечные батареи, несомненно, стоит сделать выбор в пользу электрических, т.е. кабельных или инфракрасных, систем нагрева.

Если электричество поставляется по линиям электропередачи, то использование электрического варианта отопления частного дома будет очень дорого стоить. В том случае лучше сделать выбор в пользу водяного теплого пола. Он прослужит около 35 лет, после чего потребует замены.

Галерея изображений

Фото из

Причины устройства теплого пола под плитку

Сооружение электрической кабельной системы

Крепление греющего кабеля в сооружении теплого пола

Электрический греющий мат с терморегулятором

Инфракрасный вариант обогревательной системы

Трубопровод водяного теплого пола

Органичения в применении водяных разновидностей

Коллекторный узел водяной системы

С чего начинается укладка

Прежде всего, надо принять предварительное решение, какой электрический теплый пол под плитку вы хотите установить в своем жилище. Окончательное решение, скорее всего, будет принято после обсуждения всех деталей и расчетов, которые произведет обмерщик, представляющий подрядчика.
Выбор подрядчика — отдельная тема

Важно понять, что укладка электрического теплого пола самостоятельно у вас вряд ли получится. Вникнув в технологические тонкости процесса, можно контролировать ход работ, что позволит добиться приличного качества и надежности при последующей эксплуатации

Теплый пол лучше не укладывать под мебель — это приведет к повышению энергозатрат

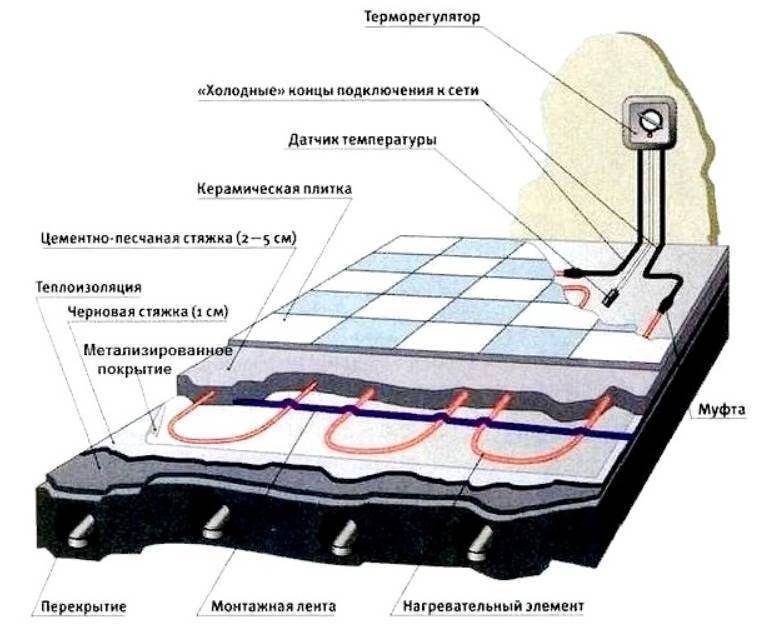

Рассмотрим детально устройство теплого пола под плитку

Вне зависимости от того, какой тип нагревательных элементов будет выбран, следует учитывать некоторые существенные обстоятельства.

Для рационального и экономичного расходования производимой тепловой энергии, а также равномерной нагрузки на нагревательные элементы следует планировать их прокладку таким образом, чтобы они не оказались под мебелью или бытовой техникой.

Стоит помнить и о том, что при нарушении этого принципа возрастут затраты электроэнергии, а ввиду неравномерного нагревания или перегрева элементов резко возрастет риск выхода их из строя.

Электрический теплый пол под плитку предназначен для комфортного пребывания на нем человека. Мебель и техника при длительном воздействии на нее избыточного тепла скоро придет в негодность.

Важно заблаговременно решить, где будет устанавливаться мебель и бытовая техники, а в ходе эксплуатации теплого пола всегда учитывать схему размещения тепловых элементов при перемещении мебели и техники.

Из материалов, используемых для покрытия пола, керамическая плитка с ее высокой степенью теплопроводности является материалом, который требует к себе особого внимания. Если не принять мер по равномерному распределению теплового излучения, плитка будет нагреваться неравномерно, что нарушит комфорт.

Хотите, чтобы ваш дом был теплым? Узнайте, как правильно утеплять стены изнутри.

Какие радиаторы отопления лучше подходят для того или иного случая — читайте здесь.

Смотрите, как нужно правильно проводить утепление пола в кирпичном доме.

Чтобы избежать этого,  под конструкцию с нагревательными элементами подкладывается тепловыравнивающее покрытие, способное распределить тепловое излучение и направить его только в сторону плитки, а не на обогрев потолочного перекрытия. Это может быть гипсокартон, но лучшим решением станет применение специального материала изолон, совмещающего функции теплоизоляции и звукопоглощения.

Профессионалы сделают всю необходимую работу качественно и быстро

Нижний слой этого полимера покрыт металлизированной отражающей пленкой, что позволяет добиться эффекта отражения тепла. Таким образом, тепловое излучение будет равномерно распределяться в нужном направлении.

Ответственность и высокий профессионализм добросовестного подрядчика помогут избежать ошибок, которые часто возникают у тех, кто не имеет достаточных знаний и опыта.

Правильно сделанный подогрев пола под плитку предполагает длительную эксплуатацию, так как демонтаж плитки, в случае обнаружения какого-либо недочета, занятие крайне трудоемкое и дорогое.

Надо ли говорить о том, что самостоятельное приобретение оборудования и расходных материалов также чревато серьезными последствиями. Вменяемый подрядчик никогда не станет работать с неведомыми ему материалами. Да и заказчик сильно рискует, так как вся ответственность за результат в этом случае лежит на нем.

Внимательно относитесь к вопросам безопасности, ведь от них зависит ваше здоровье

Как и при проведении любых иных строительно-монтажных работ, электрический теплый пол под плитку устанавливается при строгом соблюдении правил и норм. Вполне естественно, что подрядчиком используются профессиональный инструмент и оснастка.

Главное условие — обеспечить безопасность как при производстве работ, так и в период начала эксплуатации. Материалы, используемые для установки стяжки теплого пола, а также плиточный клей содержат в своем составе жидкости, их контакт с электрическими элементами системы крайне нежелателен. Причем и для человека, и для системы, поскольку может легко вывести ее из строя.

В связи с этим электрический теплый пол под плитку исключает любую спешку при его подключении. Высыхание напольного покрытия должно происходить естественным путем, а это процесс длительный – не менее 30 дней. Поэтому обязательства по сдаче работы должны учитывать эту особенность.

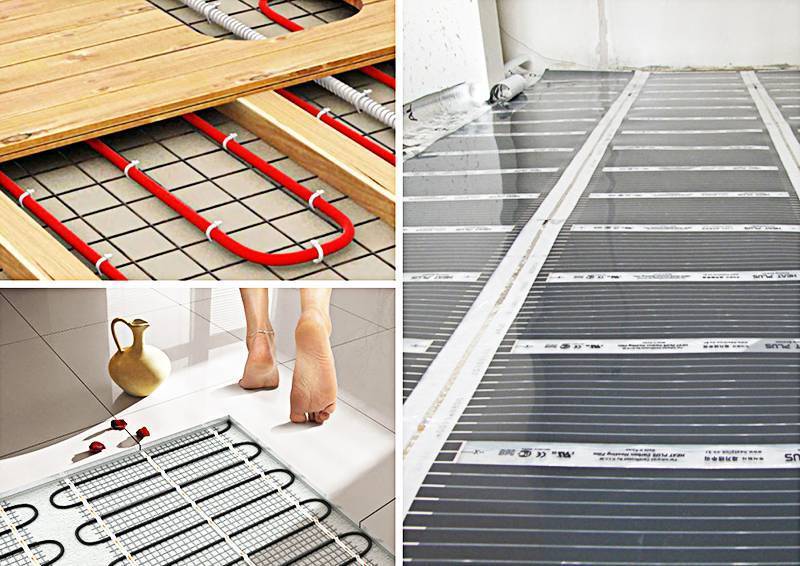

Виды теплых полов

Недостатком радиаторной системы отопления является перегрев верхних слоев воздуха и недостаточность нагревания нижних. Эффект исключают с помощью монтажа системы теплого пола, принцип действия которой заключается в повышении температуры воздуха с помощью нагрева напольного покрытия.

Виды систем:

• водяной пол;
• электрический кабельный пол;
• электрический инфракрасный пол.

Водяные полы

Представляют собой сеть трубопроводов, наполненных горячей водой. Систему монтируют в домах с установленными нагревательными котлами и специальным насосом или квартирах (подключают от радиаторного отопления).

Виды водяных полов в зависимости от особенностей монтажа:

• укладка под стяжку;
• теплый пол сухого монтажа.

О том, как осуществить монтаж водяного теплого пола под плитку читайте на этой странице https://plitkahelp.com/ukladka/teplyj-vodyanoj-pol-pod-plitku-instruktsiya-po-montazhu.

Водяной обогрев под стяжку

На основание пола кладут гидроизоляционный слой, оклеивают периметр демпферной лентой, выполняют теплоизоляцию и монтируют армированную сетку, к которой фиксируют трубы. Поверх труб делают цементно-песчаную стяжку толщиной от 5 см. В качестве облицовки пола подходят керамические плитки, линолеум, ламинат.

Достоинства:

• отсутствие высоких требований к ровности основания;
• невысокая стоимость комплектующих.

Недостатки:

• дополнительная нагрузка на перекрытия;
• длительный срок высыхания раствора;
• риск повреждения труб при выполнении стяжки;
• уменьшение высоты помещения.

ВАЖНО! Для монтажа на деревянные полы укладывайте обернутые фольгой трубы в канавки из предварительно зафиксированных на основании реек (из дерева или древесноволокнистой плиты).

Теплый пол сухого монтажа

На поверхности основания формируют слой жесткого утеплителя, в котором делают канавки для укладки коммуникаций. В качестве элементов, отводящих тепло на поверхность, используют алюминиевые пластины.

Достоинства:

• нет необходимости делать стяжку;
• малый вес конструкции, что позволяет использовать систему в домах с деревянными перекрытиями;
• простота монтажа и демонтажа.

Электрические кабельные полы

Принцип действия заключается в нагреве элементов с помощью электрического тока. Конструкция пола снабжена контролирующим устройством и защитой. Для такого типа системы подходят все виды напольных покрытий.

Достоинства:

• возможность автономного контроля температуры (можно получить различное количество тепла отдельно на каждом контуре);
• широкий выбор кабельной продукции с различными параметрами, что позволяет подобрать необходимую мощность системы;
• нет необходимости установки дополнительного оборудования (газовых или электрических котлов).

Недостатки:

• высокие требования к ровности основания;
• недопустимость укладки элементов системы на поверхности с низкой теплопроводностью — это может привести к их перегреву;
• сложность процесса монтажа.

Простым способом укладки является использование готовых нагревательных кабельных матов под облицовочную плитку.

Электрический инфракрасный пол

Конструкция представляет собой полимерную пленку толщиной до 0,4 мм с графитовыми полосами и подведенными проводами. Электрический ток нагревает графит, который генерирует инфракрасное излучение. Система оснащена терморегулятором и датчиком, контролирующим уровень температуры, и подходит под любой вид напольной облицовки.

Достоинства:

• экономичность (система не нагревается, нет холостого расхода энергии);
• сложные конструкции этого вида позволяют с помощью компьютера задать необходимое значение температуры на неделю или месяц;
• быстрый и легкий монтаж;
• надежность.

Недостатки:

• ровность поверхности основания (вследствие кривизны пола может произойти повреждение пленки);
• максимальная экономичность системы возможна при температуре основания не менее
• 21 ⁰С;
• укладка под линолеум или ковролин требует дополнительного укрывания системы древесноволокнистой плитой.

Подробно про укладку электрического инфракрасного пола читайте здесь.

Выбирая вид теплого пола, учитывайте предназначение конструкции: если система используется в качестве дополнительного отопления, то целесообразно применить кабельные маты или пленку с инфракрасным излучением, если в качестве основного -подходящими будут водяной вид или электрические полы высокой мощности.

Теплоизоляция пола

Чтобы направить потоки тепла вверх в помещении, потребуется провести теплоизоляцию пола, для чего можно использовать утеплители толщиной до 4 мм, дополнительно можно уложить и фольгированное покрытие для отражения тепловых волн.

Если работы проводятся в частном доме и речь не идет о помещении над неотапливаемым подвалом, то вопросами теплоизоляции можно пренебречь, так как все произведенное тепло останется в доме, правда, распространяться будет в разных направлениях. Но для того чтобы гарантированно получить нужные показатели в конкретном помещении, без теплоизоляции не обойтись.

Лучшим материалом для теплоизоляции будет пенофол, снабженный специальным самоклеющимся слоем и фольгированным покрытием. Монтаж утеплителя обязательно следует производить с заходом на стены в 5-8 см, излишки после окончания работ просто подрезаются малярным ножом.

Демпферная лента, уложенная поверх теплоизоляционного материала по периметру стены, будет служить компенсатором при нагревании.

Кабель можно укладывать непосредственно на утеплитель, но рекомендуется использовать специальную металлическую сетку, которая исключает прямой контакт между ними.

Выбор типа системы

Под плитку можно уложить электрический, инфракрасный либо водяной пол. Более практичным и доступным считается система, работающая на электричестве. В продаже есть разные системы данного вида, но под плитку специалисты однозначно советуют использовать кабельную. Лучше всего приобрести всю систему в комплекте – это избавит от необходимости подбирать отдельные элементы, что без определенных знаний не всегда возможно.

В комплект обычно входят:

1. Соединительные провода.
2. Терморегулятор. Данный элемент предназначен для регулирования температуры пола. Его крепят на стену там, где будет удобно осуществлять регулировку системы.
3. Кабель либо специальные маты. Ширина каждого мата – 45 см.

В продаже есть комплекты с одножильными, двужильными кабелями и «маты» – изготовленные из сверхтонкого кабеля. Двужильные стоят дороже, но лучше приобрести комплекты именно с такими кабелями – они считаются более безопасными.

В комплект могут входить и другие элементы – это зависит от фирмы производителя. Выбирая марку, необходимо посмотреть на то, насколько качественные материалы в комплекте, имеется ли гарантия, а также что написано в отзывах. Опытные мастера советуют не экономить и приобрести комплект не самый дешевый – это может отразиться на качестве обогрева в будущем. Более того, покупка комплекта даже средней стоимости (около 1,5 тыс. руб./метр) не покажется очень дорогой, так как помещение ванной комнаты обычно имеет небольшую площадь. Как правило, комплект теплого пола выбирают исходя из параметров ванной.

Кроме самого комплекта необходимо приобрести и фольгированный пенофол. Его укладывают фольгой вверх. Данный утеплитель поможет минимизировать потери тепла. В будущем использование подложки-утеплителя поможет снизить расходы на электроэнергию.

Кроме системы нужно будет приобрести:

1. Понравившуюся плитку в необходимом количестве +10%.
2. Зубчатый шпатель.
3. Плиточный клей.
4. Плиточную затирку.
5. Клинья и крестики из пластика.

Водяной пол под плитку

Плюсом такой системы является то, что владелец несет затраты только на её создание. Во время эксплуатации «теплого» пола не возникает никаких расходов.

Одним из её недостатков является сложность выполнения монтажных работ. Если при пользовании этой системой возникнут неисправности, то в этом случае выполнение даже небольшого ремонта превращается в большую проблему. При укладке этой инфракрасной системы используют металлопластиковые трубы. Их достоинствами являются:

• стойкость к коррозионным процессам;
• отложения на внутренних стенках таких труб со временем не накапливаются.

Хотя со стороны может показаться, что процесс укладки водяной инфракрасной системы под плитку довольно прост, однако на деле все обстоит по-другому. При выполнении работ необходимы определенные умения и навыки. Чтобы исключить отслоение плитки, необходимо неукоснительно выполнять правила монтажа такой системы.

Монтаж кабельного электрического теплого пола

Установка электрического пола особо актуальна в помещениях, в которых в качестве напольного покрытия выложена керамическая плитка. Планируя установить систему своими руками, можно применить один из трех вариантов монтажа:

Схема укладки теплого пола на бетонную стяжку

1. Укладка системы в слой стяжки – больше применима для кабельных электрических полов, обустройство которых предполагает наличие подложки из гидроизоляционного и утепляющего материала.
2. Установка электрического пола сверху стяжки – применима в случаях, когда в качестве финишного покрытия выступает керамогранит или кафель, имеющие высокую степень защиты от перегрева.
3. Монтаж под покрытие – актуален для пленочных систем. Подходит в тех случаях, когда нет возможности предварительно выполнить бетонную стяжку и вместо нее выстилают фольгированный вспененный полиэтилен.

Совет: Учитывайте, что стяжка, выстилаемая поверх базовой основы, «крадет» высоту комнаты, поднимая уровень пола как минимум на 3-4 см.

Обустройство термоизоляции предотвращает уход тепла к соседям, повышая тем самым эффективность работы электрического теплого пола.

Монтаж пленочной системы

Технология монтажа электрического пола своими руками включает ряд основных этапов:

1. Первым делом на бумаге рисуют масштабированный план комнаты, отмечая на места расстановки бытовой техники, стояков и отопительных батарей, а также стационарно стоящей мебели. Независимо от выбранного типа электрического пола, для обогрева можно задействовать только свободную площадь, а сами нагревательные элементы располагают на расстоянии не менее 10 см от стены. Старое покрытие очищают, устраняют видимые дефекты и неровности, при необходимости – удаляют вовсе. Для снижения теплопотерь основание выстилают теплоизоляционным материалом.

2. На стене в наиболее удобном месте просверливают отверстие, куда размещают терморегулятор. От него обустраивают канавки под прокладку силового кабеля, соединяющего систему с регулирующим оборудованием. По периметру комнаты выкладывают теплоизолятор и заливают цементную стяжку. По высохшему основанию прокладывают монтажные ленты, закрепляя их через каждые полметра. Ориентируясь на выбранную схему, прокладывают кабель, делая линии укладки максимально ровными. Между кабелями устанавливают трубки датчиков температуры.

3. Подключение и проверка системы

   Через пробуренную в стене канавку выводят свободные концы электропровода к месту распаечной коробки терморегулятора. Датчик температуры помещают в гофротрубу, прокладывая в канавку, а свободный конец электропровода выводят к распаечной коробке. Подключив концы к клеммам терморегулятора, подают сетевое напряжение и проверяют функционирование системы. Если все в порядке, то конструкцию полностью покрывают вторым слоем цементной стяжки. Раствор аккуратно выкладывают между рядов кабеля, стараясь не нарушить целостность системы.

Работы по установке пола

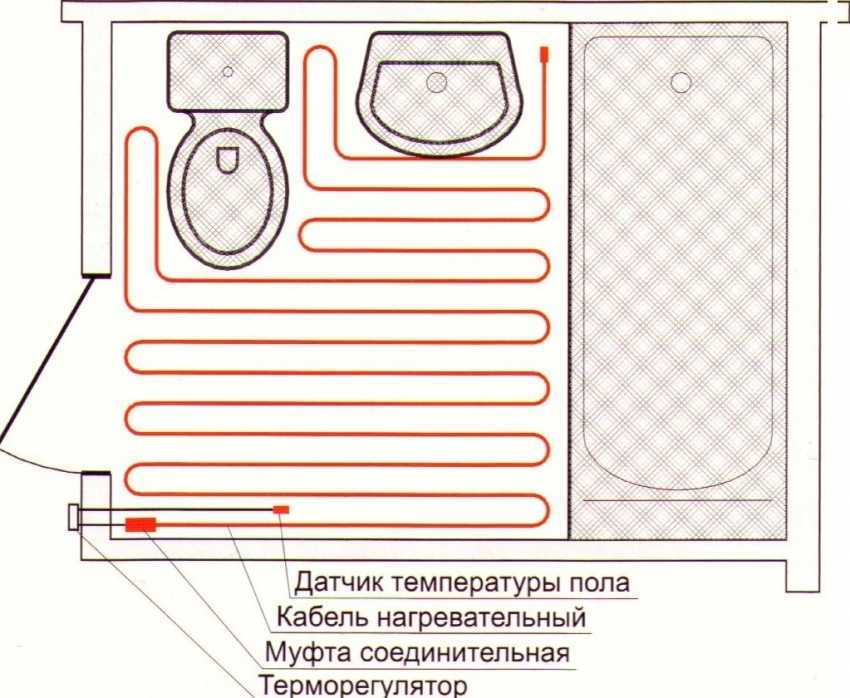

Схема монтажа электрического теплого пола.

В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.

Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.

В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.

Начинать монтаж теплого пола надлежит от штробы

В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента. Провода провести к подрозетнику

Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник

Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.

Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.

После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.

Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.

Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.

Разрезание плитки плиткорезом.

Инструменты и материалы:

• одножильный или двужильный кабель;
• сетка для основы;
• терморегулятор;
• датчик температуры;
• гофра под датчик;
• демпферная лента;
• цемент;
• строительный песок;
• перфоратор;
• ножницы по металлу;
• пенофол;
• монтажный скотч;
• армирующая сетка;
• антисептическая грунтовка;
• валик;
• кафельная плитка;
• плиточный клей;
• шпатель с зубцами;
• плинтус;
• затирка для плитки.

Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.
