Локальные очистные сооружения для промышленных предприятий

Разновидности автономных очистных систем

Автономные локальные очистные системы включают в себя следующие типы сооружений:

  • септики с отстойниками;
  • биофильтры;
  • аэротэнки.

Эти системы отличаются друг от друга особенностями конструкции и способом очистки стоков.

Важно! Любое из вышеназванных сооружений обязательно должно укомплектовываться фильтрующимися установками или сооружениями, так как самостоятельно они не смогут организовать полный цикл переработки, при котором вода будет очищаться на 97-100%

Септики

Сооружения для организации канализации, состоящие из резервуаров накопления, разделенных на камеры для очистки и осаждения включений стоков, называются септиками. Могут включать в свою конструкцию несколько накопительных резервуаров. Наиболее популярны для организации канализационной системы на дачных и приусадебных участках, так как имеют небольшую стоимость и высокий уровень практичности.

Септики имеют небольшие размеры и содержат внутри себя все необходимые приспособления для организации переработки канализационных вод.

Производятся такие септики в промышленных масштабах преимущественно из высокопрочного пластика. Этот материал имеет легкий вес, из-за чего монтаж септика проходит быстро и легко. Такие системы отлично выдерживают резкие колебания температур, воздействие различных агрессивных сред, натиски и механические нагрузки.

Строительство септика может осуществляться из бетона и прочих материалов.

Обратите внимание! Септики не способны очистить стоки на 100 %, так как являются ЛОС неполного цикла. Обязательно совместно с ними необходимо создавать специальные фильтрующие поля, что способствует практически полной почвенной доочистке

Схема очистки точных вод в септике глубокой очистки с различными фильтрационными устройствами

На рынке локальных очистных систем можно найти станции сверхглубокого очищения, которые являются своеобразным септиком, где уже установлены всевозможные фильтрующие приспособления и иные средства очистки. Такие устройства имеют компактные габариты и обеспечивают почти стопроцентное очищение канализационных вод.

Аэротэнки

Специализированные открытые накопительные емкости по форме прямоугольника, где осуществляется фильтрационный процесс и осаждение абразивных фракций сточных вод, называются аэротэнками.

Аэротэнки имеют удлиненную форму, напоминающую водные каналы, по которым движется хозяйственно-фекальная жидкость, смешиваясь при помощи воздушного напора с активным илом (сообществом простейших организмов), что и отвечает за их переработку.

Различные вещества, появляющиеся на поверхность, например, продукты нефтепереработки, жировые включения, также могут удаляться в аэротенках.

Внешний вид аэротэнков в составе комплекса ЛОС

Эти сооружения не существуют обособленно, а входят в состав комплекса систем муниципальных канализаций или в уменьшенном виде встроены в септик с отстойниками и станции сверхглубокой очистки.

Конструкция для биологической очистки

Биофильтрами считаются специальные емкости или сооружения, служащие для глубокой очистки стоков при помощи колоний определенных бактерий, запущенных в них. Так же, как и в аэротэнки, входят в состав комплексов муниципальных канализационных систем или в уменьшенном и упрощенном варианте встраиваются в септики.

Помимо микроорганизмов в биофильтры помещаются фильтрующие материалы, которые обеспечивают механическую очистку стоков, например, керамзит.

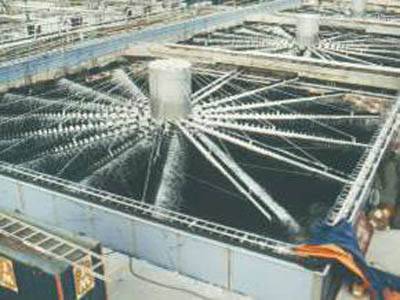

Внешний вид биофильтров в составе городской центральной канализации

Достоинства и недостатки

Локальная канализация обладает несомненным плюсом:

  • не нужно выкачивать стоки и строить подъездные пути ассенизатору;
  • экологически очищаются стоки;
  • небольшие физические затраты в производстве монтажа;
  • полученный гумус идет на удобрения в огороде;
  • воду, полученную в результате очистки можно использовать для полива;
  • канализационные газы не попадают в жилое помещение.

Но есть и недостатки:

  • оборудование стоит дорого;
  • регулярные финансовые затраты, высокая стоимость биопрепаратов для очистки, оплата электричества;
  • септиками и полями фильтрации занимается полезная площадь.

Виды сооружений

В таблице охарактеризовано оборудование, которое применяется на разных этапах очистки стоков.

Для механического этапа:

УстановкаЧто собой представляетПринцип работы
ПесколовкиГоризонтальные или вертикальные установки продолговатой формы.Вода движется по оборудованию со скоростью 0,15-0,3 м/с. При таком темпе минеральные примеси диаметром от 0,25 мм оседают на дне, а мелкие частицы органики остаются в воде.
ОтстойникиРезервуары, где вода стоит или очень медленно двигается.Механические примеси оседают на дно под силой земного притяжения.
РешеткиФильтрующее полотно из металлических стержней, которые находятся на расстоянии 2-8 мм друг от друга.Вода проходит через стержни, а крупный мусор задерживается.
Нефтеловушки и нефтепескоуловители3-4 отдельных камеры, соединенных между собой.В камерах стоки отстаиваются, проходят через решетку и коалесцентный фильтр, сорбционные материалы.

Для физико-химического этапа:

УстановкаЧто собой представляетПринцип работы
ФлотаторыРезервуары, в которых образуются пузырьки газа. Они генерируются электронасосом / в процессе электролиза / вращающимися турбинами.Пузырьки газов поднимаются и захватывают с собой мелкодисперсные частицы.
ФлокуляторыСистема труб, в которых коагулянт смешивается со стоками, и происходит химическая реакция.Коагулянты объединяются с загрязнениями, образуют крупные хлопья и выпадают в осадок.

Для биологического этапа:

УстановкаЧто собой представляетПринцип работы
АэротенкиПрямоугольный резервуар, по которому протекают стоки, смешанные с активным илом.Аэробные бактерии в присутствии кислорода расщепляют органику. О2 подается механическими или пневматическими аэраторами.
Мембранные биоректорыАэротенк с мембраной, которая задерживает активный ил после переработки органики.Аэробные бактерии в присутствии кислорода расщепляют органику. О2 подается механическими или пневматическими аэраторами.
БиофильтрыРезервуар с загрузочным материалом, на поверхности которого образуется пленка из микроорганизмов.Воды проходят через пористый фильтр-загрузку. Биологическая пленка на гранулах расщепляет загрязнения.
УстановкаЧто собой представляетПринцип работы
Неподвижные перегородкиУстановки с фильтрующим полотном разной пористости.Вода проходит через фильтры, и загрязнения остаются за разделительным полотном.
Зернистые фильтрыГранулированные пористые материалы, которые засыпаются в трубы, резервуары, колбы.Вода проходит через гранулы абсорбирующего материала, и загрязнения накапливаются на их поверхности.
Ультрафильтрационные системыФильтры, оснащенные мембранами – материалами с размером пор до 0,2 мкм.Мембраны пропускают воду, а высокомолекулярные загрязнения (99,9% примесей) задерживают.

Оборудование для дезинфекции:

УстановкаЧто собой представляетПринцип работы
ОзонаторыЭлектрические установки с длинными шлангами. Приборы генерируют озон, который по трубкам проникает в воду.Озон окисляет липиды и липопротеины клеточной стенки бактерий. Это приводит к структурным изменениям, несовместимым с жизнью клеток.
УФ-обеззараживателиАппараты, оборудованные несколькими лампами. Они погружаются в воду и там излучают УФ-лучи.Лампы генерируют волны длиной 200-280 нм. Они разрушают генетический аппарат вредоносных бактерий и вирусов, что не дает им размножаться.

Монтаж установок

Место для установки оборудования подбирается по двум критериям: минимально возможное расстояние до обслуживаемого объекта и соблюдение при этом требований санитарной безопасности. Защитные зоны при использовании полей фильтрации составляют не менее 1000 м. При использовании прочих вариантов очистки этот показатель уменьшается до 300 м. Монтажники руководствуются обязательно генеральным планом или аналогичным документом, учитывают и требования по подъездным путям, по водопроводному снабжению и электропитанию.

Наиболее экономичный метод перемещения жидкости между различными очистительными сооружениями — самотек. Но не всегда необходимое высотное соотношение удается обеспечить — и в таких случаях на помощь приходят канализационные насосные станции. При монтаже обязательно предусматривают возможность аварийного (экстренного) сброса стоков.

Дренаж глубокого заложения

Такое устройство сливной системы предназначено для отвода подпочвенной влаги. Его устанавливают с использованием перфорированных дренажных труб. На всех изгибах дренажной сети необходимо устройство смотровых колодцев, которые нужны для контроля состояние системы и выполнения очистки при необходимости.

Для обеспечения работоспособности дренажа недостаточно просто зарыть трубу в землю. Она нуждается в серьезной защите. Это заключается в создании фильтрующего слоя, который можно устроить следующим образом:

  1. Отрыть траншею нужной глубины.
  2. На дно стелется геотекстиль таким образом, чтобы края были закреплены по бокам.
  3. Засыпать дно гравием слоем толщиной до 15 сантиметров.
  4. Уложить на него перфорированную трубу.
  5. Сверху снова насыпать гравий, пока труба не скроется под ним.
  6. Завернуть края геотекстиля с перекрытием краев, предварительно соединив дренажные трубы со смотровым колодцем.
  7. Окончательная засыпка траншеи ранее вынутым грунтом производится, когда описанным способом сформирована вся сеть дренажной системы.

Сама по себе дренажная трубы изготавливаются из различных материалов. В настоящее время лидером является пластиковые изделия с просверленными в стенках отверстиями.

Очевидно, что гравий в такой схеме выполняет роль фильтра. Однако это не является единственным применяемым конструктивом. Производятся множество модификаций дренажных труб с уже готовыми фильтрами, которые очень технологичны и долговечны.

Ранее также использовались трубы асбестоцементные трубы, которые специально разрабатывались для использования в мелиорации. Они долговечны, устойчивы к различным химически активными веществам. Для использования в водоводах применяются специальные фитинги различного назначения.

Важным компонентом дренажной системы являются смотровые колодцы, предназначенные для контроля состояния системы и проведения профилактических мероприятий и работ по прочистке засорившихся сетей.

Финальным сооружением дренажной системы является коллекторный колодец. Он устанавливается в том случае, если невозможно подключение дренажной сети к центральной ливневой канализации, что характерно для большинства объектов загородного строительства. Содержимое коллектора откачивается на грунт, а поскольку вода из дренажной системы достаточно чиста, фильтрования через грунты вполне достаточно для санитарной безопасности стоков.

Какие бывают ЛОС ↑

Локальные очистные сооружения принято относить к разряду двух типов сооружений:

  • состоящие в составе городской централизованной канализационной сети – обрабатывают сточные воды и направляют их в городские канализационные сети;
  • являющиеся автономным образованием – обслуживает канализационную систему той или иной автономной канализации пансионата, санатория, ресторана, гостиницы, частного дома, коттеджа или дачи, т.е. тех зданий, которые расположены на большом расстоянии от централизованной городской канализационной сети, к которой нет никакой возможности подключиться.

К первой группе по большому счету отнесены наиболее габаритные и масштабные сооружения, которые включают в себя ряд объектов по очистке стоков, образуя целый комплекс автоматизированных систем по очищению стоков.

А промышленные ЛОС, судя по названию, обрабатывают и перерабатывают сточные воды, отходящие от различного вида производств, заводов, фабрик или каких-либо цехов, то есть, промышленных предприятий. ЛОС.

Они представляют собой городские канализационные масштабные сооружения, построены на специально отведенных местах за городской чертой, окружены санитарной зоной, на территории которой нельзя проживать, устраивать пикники и прочие мероприятия по отдыху.

Такие сооружения обязательно обслуживаются специальным техническим персоналом, оборудованием, соответственно, энергозависимы, так как некоторые устройства системы требуют электропитания: насосы, аэротенки и прочие приспособления для чистки стоков.

Фото: городские канализационные ЛОС

А такие локальные очистные сооружения как автономные образования имеют уже гораздо меньшие габаритные размеры и, соответственно, наименее масштабные задачи. Такие ЛОС призваны обслуживать объекты сброса сточных хозяйственно-бытовых и промышленных отходов значительно меньших объемов, параметров и значений.

Такие ЛОС выглядят менее масштабно, чем ЛОС городских сетей, а потому и называются несколько иначе:

  • септики;
  • аэротенки;
  • биофильтры.

Эти установки обязательно должны дополняться фильтрационными сооружениями или приспособлениями, чтобы очищенная вода достигала наиболее высокой оценки очистки от 98 до 100%. Самостоятельно эти ЛОС могут существовать лишь для неполного цикла очищения сточных вод.

Септики

Септик – это канализационные сооружения, которые состоят из одной емкости поделенной на камеры, или из нескольких емкостей, представляющих собой камеры для работы септика.

Такие конструкции малогабаритные и имеют в своем внутреннем устройстве все необходимые приспособления для очищения и отстаивания стоков хозяйственно-бытовых отходов.

На сегодня рынок канализационного оборудования предлагает широкий ассортимент изделий очистных сооружений изготовленных из разного вида пластика: полиэтилена низкого давления (ПНД) и полипропилена (ПП).

Септики считаются не окончательными точками полного очищения стоков, к ним обязательно делаются еще и фильтрационные поля, которые обеспечивают почвенную доочистку практически на 100%.

К очистным сооружениям полного типа очистки принято относить станции глубокой биологической очистки, которые, как правило, не требуют дополнительных установок фильтрационных полей или колодцев, очищая стоки на 98-100%.

Фото: септик

Аэротенки

Аэротенки – представляют собой специальные открытые резервуары прямоугольной формы, где происходит очищение и отстаивание стоков.

Аэротенки имеют также длинную форму и напоминают небольшие каналы, по которым протекает сточная вода, смешиваясь с активным илом при помощи потоков воздуха, который и перерабатывает стоки.

Такие приспособления не строятся сами по себе, а всегда включены в состав целых канализационных сооружений городских канализаций.

Такие приспособления, как аэротенки, часто можно встретить в очистных сооружениях автономных канализаций типа септиков или станции глубокой очистки. Только эти аэротенки имеют совсем миниатюрный вид и встроены внутрь камер ЛОС.

Фото: аэротенки

Биофильтры

Биофильтры – также как и аэротенки входят в состав всего ЛОС городской канализации, и также могут применяться для септиков в уменьшенной конструкции.

Биофильтры обеспечивают наиболее глубокую биологическую очистку сточных вод при помощи колоний бактерий для септика, которые помещены в специальные устройства, где для них обеспечивается нормальная среда для жизнедеятельности.

Биофильтры могут располагаться в миниатюрном виде как внутри септиков, или очистных станций, так и быть габаритными установками в ЛОС городских канализационных системах.

Фото: биофильтры

Биологические системы

Пусть устройство локальной канализации далеко от совершенства, но это достойный вариант для загородного дома. Есть еще локальный очистительный тип оборудования премиум класса это биологические системы. Они практичны, надежны и долговечны.

Станция биологической очистки воды

Качественная очистка воды, позволяет пользоваться ею после переработки. По сути, это тот же септик только более усовершенствованный. Эти системы собираются в нескольких вариантах:

  • готовой заводской конструкции;
  • модульной системы, собирающейся прямо на установочном месте, комплектуется по желанию покупателя.

Они бывают металлическими, пластиковыми и бетонными:

  • корпус из бетона очень тяжелый и трудно монтируется, но устойчив к паводкам и не боится грунтовых вод;
  • металлический корпус легкий, требующий усиления конструкции;
  • пластиковое очистительное сооружение легкое в весе и больше других противостоит коррозийным действиям.

Преимущества биологических систем: качественная, долговечная и эффективная работа. Простое конструирование и комфортная эксплуатация. Безопасная система и сервис обслуживания. Локальные очистительные канализационные системы премиум-класса считаются экологически приспособленными в работе. Чтобы определиться с такой конструкцией нужна консультация специалиста, а установку системы лучше доверить мастерам.

Своя локальная автономная канализация позволит чувствовать себя максимум независимым от перебоев работы коммунальных сетей и гордится комфортными условиями загородного дома, сделанного своими руками.

Целесообразность

Для большинства предприятий запуск при отсутствии ЛОС невозможен.

Будущие изменения в законодательных актах предсказуемы. Разрешительные критерии для сброса производственных вод будут становиться более жёсткими и более неприятными станут штрафные санкции.
Очистные сооружения для промышленных сточных вод. Критерии выбора.

Не существует стандартных решений при проектировании ЛОС промышленных предприятий даже в одной отрасли.  Опыт подрядчика и интуиция заказчика не заменят проект и расчёты.

Правильно спланированные и правильно сделанные ЛОС, работающие в режиме максимальной мощности, могут стать проблемой при расширении или реконструкции производства. Запас мощности необходим.

Уже указывалось, что нормативы могут меняться. Идеальное решение – замкнутый цикл водоснабжения.

Как выбрать систему очистки загородного строения

Определяются с типом отходов, которые подлежат утилизации. Иногда достаточно только удалять жизненные отходы человека, в другом случае потребуется переработка сточных вод для дальнейшего использования. В первом случае бывает достаточно установить биотуалет, в приемном бункере которого нечистоты компостируются с торфом при помощи специальных бактерий.

Приготовленная масса используется в качестве удобрения. Этот вид сбора нечистот не относят к канализационным системам, но иногда его применение оправдано, если проживание в загородном доме непостоянно и тратить средства на дорогие виды очистки неактуально.

При выборе типа очистной системы определяются с функциями, которая она призвана выполнять. Накопление сточных вод и нечистот может осуществляться в выгребной яме или потребуется устройство более сложных видов конструкций для очистки. В загородном доме на участке выходят из канализации различные запахи, что удаляется применением конструкции септиков, биофильтров и установкой готовых очистительных систем. Эти дополнительные устройства помогут предотвратить загрязнение близлежащего колодца или скважины.

Выбирают вертикальный или горизонтальный тип очистительной установки. Вертикальная канализация требует гораздо меньше площади, движение жидких отходов происходит при помощи системы лифтов, что служит дополнительной гарантией, что сборные емкости не всплывут при повышении отметки грунтовой воды. Горизонтальные системы предполагают естественную циркуляцию сточных вод между камерами очистки. Эти локальные сооружения подвержены всплытию при неравномерной загрузке или во время откачки.

Факторы, учитываемые при устройстве сооружения:

накопительную и очистительную емкости располагают на удаленном расстоянии от дома;
приемные баки делают полностью герметичными, предусматривают вентиляционную трубу с выходом на поверхность;
высота фановой проветриваемой трубы делается на высоте более 1 м над уровнем верхней части рамы самого высокого окна в загородном доме;
для объема приемного бака учитывают прогнозируемый расход воды на всех членов семьи в доме;
при устройстве сооружения принимают во внимание рельеф участка и его площадь;
канализация делается вдали от основного источника чистой воды;
учитывается отметка поднятия грунтовых вод во время оттепели и дождливого сезона;
уклон труб от дома до приемного бака делается не менее 3%;
канализационные трубы или конструкции должны иметь срок службы не менее времени
существования загородного дома;
выбирается оборудование, которое обеспечивает эффективную работу даже при перерывах в поступлении стоков;
учитывается безопасность работы системы и необходимость периодического обслуживания работниками технического сервиса.

На продолжительность эксплуатации оказывает влияние частота и интенсивность пользования стоками. Гарантией хорошего тока воды в трубах является каждодневное сливание воды во внутренних сантехнических устройствах. Для небольших профилактических прочисток на протяжении труб устанавливают небольшие ревизионные люки, герметично закрытые пробками. Эти ревизии располагают в местах поворотов трубы, соединительных участках и в других проблемных зонах.

На летних дачных участках не устраивают дорогостоящие очистительные станции, но для загородных домов с постоянным проживанием требуется строительство долговечных и надежных локальных систем очистки стоков.
