Подключение электричества – с чего начать?
Тем, кому необходимо подключить свой дом к электричеству зачастую даже не представляют с чего начать. Как и в большинстве случаев, такой процесс начинается с подготовки соответствующей документации.
Оформление разрешения на работы и выдача технического условия
Главным документом, который позволяет начать подключение электроэнергии, является техническое условие для данного рода работ. Чтобы получить такое условие необходимо обратиться в государственную организацию, отвечающую за снабжение население электрической энергией, то есть Энергонадзор. В этой организации обязательно присутствует специальный отдел, занимающийся подобными вопросами, где можно узнать, что нужно для подключения электричества к дому и какие необходимо предоставить документы. Зачастую список документов включает в себя следующее:
- ксерокопия паспорта и индикационного кода владельца дома;
- ксерокопия правоустанавливающего документа на объект;
- инвентаризационное дело по данному адресу;
- план участка.
В зависимости от необходимости данный список может дополняться иными документами. Далее, следует заполнить соответствующее заявление, которое составляется в двух экземплярах. После составления заявления договор с организацией составляется на протяжении тридцати рабочих дней. Согласно законодательству РФ Энергонадзор не имеет права отказывать клиентам от подключения к энергосети, поэтому в 99 % случаев, данная процедура протекает без проблем.
После получения технического условия необходимо внимательно его изучить, так как там содержится важная информация. В этом документе указывается, где именно должен находиться счетчик на свет, а именно должен ли он быть установлен на столбе, на самом фасаде дома или на одной из его стен. Благодаря этому данная организация пытается обеспечить себе бесперебойный доступ к узлу в любое время. Однако выбирать место для установки узла может и сам владелец дома, главное, при этом, чтобы к нему был обеспечен доступ.
Особенности процесса подключения от столба после выдачи технического условия
В обязательном порядке после того как техническое условие было выдано на руки клиенту, его следует внимательно прочитать. Это связано с тем, что в нем могут быть прописаны лишние требования, которые необязательны к выполнению. Согласно законодательству Российской Федерации, в том случае, если от границы участка до самого близкого столба расстояние составляет не больше трехсот метров (а в сельской местности не более пятиста метров), то заниматься подключением электроэнергии должна государственная организация. Это означает, что нанимать для этого специальную бригаду в таком случае не требуется, а все работы будут осуществлять работники Энергонадзора. Это довольно удобно, ведь стоимость подключения электричества к частному дому у частных монтажников на сегодняшний день довольно высокая, поэтому не все могут себе позволить нанять рабочих. При этом работники государственной организации должны завершить все работы за срок не более шести месяцев.
Помимо технического условия для подключения электричества иногда требуют проект электроснабжения на подключение до 15 кВт, однако, по закону, представлять этот документ совсем необязательно.
После согласования всей документации можно приступать к подключению. Следует помнить, что сам процесс оформления технического условия может значительно затянуться, вследствие того, что в государственной компании всегда присутствует нехватка кадров и при этом большой поток желающих. Чтобы ускорить процесс оформления документов можно обратиться в частную компанию по подключению.
По воздуху
Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:
Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.
СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 Вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:
В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье. При этом учтите, что согласно главе 1.7. ПУЭ п. 1.7.131 сечение жил СИП не должно быть меньше 16 мм².
Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.
Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались. При этом учтите, что согласно тому же пункту 1.7.131 сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей типа ВВГ и АВВГ разрушается под воздействием ультрафиолета. Такие кабели, кроме прокладки на тросе, лучше дополнительно защищать полипропиленовой гофрой, стойкой к ультрафиолету.
Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:
О том, как провести провод от столба к дому по воздуху, рассказывается на видео:
Видео по теме
Выбор сечения кабеля для квартиры, дома, дачи
Статья о том, как правильно выбрать сечение провода или кабеля
Во время электромонтажных работ, а именно, на стадии прокладки проводов, кабелей, «Особо продвинутые» заказчики интересуются, почему мы прокладываем, к примеру, на розетки, кабель сечением 2.5 мм кв, когда вполне достаточно 1.5 мм кв, исходя из потребляемой мощности… В этой статье мы попробуем разобраться с сечением проводов, прокладываемых для различных потребителей.
Итак, от того, насколько верно вы подберете сечение прокладываемых проводов, во многом зависит и дальнейшая работоспособность потребителей.
Электропроводка в доме, даче или квартире начинается с вводного кабеля. На этот самый кабель ложиться вся основная нагрузка, которая есть в доме. Для того, чтобы узнать какого сечения необходим вводной кабель, нам нужно посчитать все электроприборы, которые могут работать в доме — стиральная машина, бойлер, утюг, микроволновая печь, кондиционеры и т.д. В итоге мы узнаем суммарную мощность, которую потребляют электроприборы в вашем доме. Далее, умножьте эту цифру на коэффициент 0,75. Вот эта самая циферка нам и нужна.
Для более правильного подсчета потребляемой мощности, вам поможет таблица, где указаны приборы и мощность, которую они потребляют.
| Название электроприемника | Приблизительная мощность, Вт | Название электроприемника | Приблизительная мощность, Вт |
| телевизор | 300 | кондиционер | 1500 |
| принтер | 500 | проточный нагреватель воды | 5000 |
| компьютер | 500 | бойлер | 1500 |
| фен для волос | 1200 | дрель | 800 |
| утюг | 1700 | перфоратор | 1200 |
| электрочайник | 1200 | электроточило | 900 |
| вентиляторы | 1000 | дисковая пила | 1300 |
| тостер | 800 | электрорубанок | 900 |
| кофеварка | 1000 | электролобзик | 700 |
| пылесос | 1600 | шлифовальная машина | 1700 |
| обогреватель | 1500 | циркулярная пила | 2000 |
| СВЧ-печь | 1400 | компрессор | 2000 |
| духовка | 2000 | газонокосилка | 1500 |
| электроплита | 3000 | сварочный агрегат | 2300 |
| холодильник | 600 | водяной насос | 1000 |
| стиральная машина | 2500 | электромоторы | 1500 |
| освещение | 2000 |
Ну а далее, как говориться, дело техники. Для подбора кабеля, который удовлетворит требованиям, существует другая таблица, где указаны сечение кабеля, мощность и ток, которые способны выдержать эти самые кабеля.
В данной таблице приведены значения для медных проводов кабелей, так как алюминиевые провода, на сегодняшний день, при монтаже электропроводки, практически никто не применяет.
Таблица выбора сечения кабеля и провода
Сечение токопроводящей жилы, мм
Напряжение, 220 В
Напряжение 380 В
ток, А мощность, кВт ток, А мощность кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
Проект трассы подземного кабеля
План трассы от столба к строению владелец получает вместе с проектом подключения к электросетям, а вот разводку по участку к бане, гаражу и другим объектам он выполняет самостоятельно. Самым экономным вариантом является прокладка кабеля по прямой, но в реальности это редко осуществимо, так как придется обходить различные препятствия. При разработке плана разводки подземного кабеля по участку необходимо выполнять следующие правила.
- По возможности исключить пересечение с другими коммуникациями. Если удается этого сделать, то кабель без защитной оболочки необходимо располагать на расстоянии не ближе 0.5 м от газовых, водопроводных и канализационных труб. При укладке проводника в кожух это расстояние сокращается до 0.25 м. При пересечении с другим электрическим кабелем этот параметр составляет 15 см.
- Необходимо обходить места парковки автомобилей и заезда автотранспортной техники. Если это условие соблюсти не удается, то необходимо увеличить глубину траншеи или пропустить кабель через защитный футляр. Крупные деревья и кустарника следует обходить стороной. При прохождении трассы вдоль фундамента расстояние от него должно быть не менее 60 см.
Этот чертеж впоследствии пригодится при строительстве новых объектов, перепланировке участка, а также в случае возникновения необходимости проведения ремонта подземной линии электропередачи, что может случиться при несоблюдении технологии прокладки электрического кабеля в земле или в других форс-мажорных обстоятельствах. План разработан, перенесен на бумагу — пора приступать к основным работам!
- Перед калиткой и въездными воротами на участок;
- По пути от калитки и гаража к дому;
- При входе в дом и гараж (если есть лестница — подсветить и ее);
- Вокруг дома (по периметру).
Далее идут уже, так называемые, локальные источники освещения. Их основная функция — подсветка необходимых построек и частей сада, которыми вы, ваши члены семьи и ваши гости будут часто пользоваться после наступления темноты.
Дополнительные светильники должны быть установлены:
- В беседке и на террасе;
- Вокруг пешеходных дорожек на участке;
- В местах перепадов рельефа (где есть выступы, лестницы и другие элементы ландшафтного дизайна, о которых можно невзначай запнуться в темноте);
- Вокруг бассейна ли пруда на участке (если они есть).
Кроме того, часть освещения, которая будет оснащена автоматическими контроллерами (например детекторами движения), должна быть подключена к отдельной цепи, отличной от ламп с ручным управлением.
Так что в вопросе проектирования освещения загородного участка простор для фантазии достаточно большой. Единственное, выбирая светильники и лампы, убедитесь, что они не пожароопасны. В идеале они должны быть сделаны из негорючего корпуса и оснащены светодиодными лампами (которые не греются).
Хотите верьте, хотите нет, но основная причина покупки бензиновых газонокосилок (и других бензиновых садовых инструментов) — отсутствие провода. Благодаря удобно расположенным розеткам на участке, вам вовсе не придется отказываться от электрических моделей, переплачивать и дышать выхлопами бензина.
Установка дополнительных электрических розеток в саду позволит вам быстро и эффективно работать с любым электрооборудованием на участке и забыть про длинные удлинители раз и навсегда.
- Автоматически открываемые ворота;
- Датчики влажности почвы;
- Дистанционный запуск системы полива растений;
- Датчики движения;
- Видеокамеры;
- Мониторинг за качеством воды пруда;
- Обогрев тротуаров, дорожек и лестниц;
- Автоматическое управление садовым фонтаном.
Все эти механизмы требуют постоянного подключения к электрической сети.
Так, к примеру, колокол, установленный у калитки или въездных ворот, не будет работать без электричества
В дополнение к планированию электрической точки в этом месте, важно правильно защитить его от вредного воздействия погодных условий, в частности дождя и снега. Одним из решений является покупка модели с герметичным корпусом, чтобы внутрь устройства не попала влага или вода
Однако, есть и более простое решение — просто надеть на него жестяную или пластиковую крышку.
Предлагаем ознакомиться История черешни, группы бигарро и гини, дюки
Домофон обычно устанавливается у ворот или у въездных ворот, что также необходимо учитывать при разводке электрики по участку. Хотя проводку к домофону можно провести параллельно проводам освещения калитки и гаража.
Как правильно выбрать сечение и марку СИП
Так каким же кабелем делать ввод электричества в дом? Многие прибегают к использованию Кабеля СИП, он допускается во многих электротехнических отраслях и даже в линиях высокого напряжения до 35 кВт.
Такой кабель имеет свою конструктивную особенность — фазные провода, чаще всего в количестве трёх штук, обвивают четвёртый — ноль. Поэтому внешний вид СИП напоминает закрученный в спираль жгут. Для изоляции проводников используется качественный полиэтилен LDPE или XLPE. Данные разновидности материалов обладают высоким сопротивлением и длительным эксплуатационным сроком, что позволяет использовать их даже при резких температурных перепадах.
Жила, которая расположена посередине, и имеет нулевой потенциал, выполняется из алюминиевого сплава. Иногда ноль не имеет свой изоляции, которая обязательна для фазных проводников.
Кабель СИП имеет один серьёзный недостаток — из-за наличия изоляции происходит недостаточное охлаждение кабеля, поэтому токовые нагрузки допускаются меньшие, чем у неизолированных проводников
При выборе СИП следует обращать внимание на изоляцию:
- При изоляции, выполненной из термопластичного полиэтилена допускаются температурные нагрузки до 70 градусов. Под данный параметр подходят: СИП-1, СИП-1А, СИП-4, СИПн-4.
- При выборе сшитого полиэтилена в качестве изолирующего материала допускают температурные нагрузки до 90 градусов. Также повышаются показатели режима перегрузки и параметры токов короткого замыкания. Такие рабочие характеристики имеют: СИП-2, СИП-2А, СИПс-4, СИП-3, ПЭВ и ПЭВГ.
Сечение СИП также определяется по потребляемой мощности, формула представлена выше.
Параметры, которые надо учитывать при выборе кабеля
В первую очередь определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Непосвященные люди иногда путают сечение с диаметром, это принципиально разные показатели.
Сечением считается S – площадь круга обрезанного провода.
Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.
Таблица суммарной потребляемой мощности
| Название бытовой техники | Потребляемая мощность в Вт |
| Осветительные приборы | 800 |
| Телевизор | 150 |
| Холодильник | 700 |
| Компьютер | 50 |
| Котел для нагрева воды | 1500 |
| Теплые полы | 1800 |
| Утюг | 700 |
| Сумма | 5700 |
Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.
I(ток) = P(мощность)U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.
Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.
| Р – мощность в кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 |
| Потребляемый ток в I, в Aмперах | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 |
| Сечение проводников, в мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 |
| допустимая длина кабеля, в м* | 34,6 | 17,3 | 17,3 | 24,7 | 21,6 | 23 | 27 |
25А – по таблице соответствует сечению провода 4 мм2.
Существуют различные таблицы определения сечений проводов:
- для медных проводов;
- для алюминиевых проводов;
- по напряжению 220 или 380 В;
- по току или мощности.
Варианты с алюминиевыми проводами:
| Токовые нагрузки проводов и кабелей | |||||
| Сечение проводников в мм2 | Для одного провода | С двумя проводами | С тремя проводами | ||
| (алюминий) | Способ прокладки прокладки | ||||
| воздушный | воздушный | под землей | по воздуху | под землей | |
| 2,5 | 23 | 21 | 34 | 19 | 29 |
| 4 | 31 | 29 | 42 | 27 | 38 |
| 6 | 38 | 38 | 55 | 32 | 46 |
| 10 | 60 | 55 | 80 | 42 | 70 |
| 16 | 75 | 70 | 105 | 60 | 90 |
| 25 | 105 | 90 | 135 | 75 | 115 |
| 35 | 130 | 105 | 160 | 90 | 140 |
| 50 | 165 | 135 | 205 | 110 | 175 |
| 70 | 210 | 165 | 245 | 140 | 210 |
| 95 | 250 | 200 | 295 | 170 | 255 |
| 120 | 295 | 230 | 340 | 200 | 295 |
| 150 | 340 | 270 | 390 | 235 | 335 |
| 185 | 390 | 310 | 440 | 270 | 385 |
| 240 | 465 | — | — | — | — |
ПУЭ (Правила устройства электроустановок) определяет, что электропроводка в жилых домах выполняется медными проводами. статью: → «Монтаж электропроводки в доме: правила». Они обладают большей проводимостью, устойчивее к окружающей среде и долговечнее. Как недостаток можно отметить больший вес, но при большой проводимости сечение, соответственно и масса, уменьшается.
Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).
Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:
- по воздуху;
- под землей;
- по стенам зданий;
- вдоль поверхности заградительных сооружений (заборов).
Подсоединение к магистрали ВЛИ
Воздушные линии электропередачи делятся на воздушные линии выполненные изолированными проводами (ВЛИ) и воздушные линии выполненные не изолированными проводами (ВЛ). Предполагаем, что у вас магистраль выполнена современной технологией ВЛИ проводами СИП.
Согласно нормативам, ПУЭ (ПУЭ 7, п.2.4.3), абонентское ответвление от ВЛИ (ввод электропитания в деревянный дом) можно делать как с опоры, так и с пролета. Если вы планируете установить вводное-устройство на опоре, то предпочтительно сделать абонентский отвод с опоры. Если планируется установить вводное-устройство в доме, то нет разницы, делать ответвление от опоры или с пролета.
Напомню, что провода СИП (самонесущие изолированные провода) специально предназначены для воздушных линий электропередач и ими делается ввод электропитания в деревянный дом. СИП не требуют натяжения поддерживающих тросов и «держат» в пролетах сами себя.
Правила и порядок строительства ВЛИ
Строительство воздушных линий выполняет специально обученная бригада электромонтеров. Монтаж начинается с подготовительных работ, включающих в себя расчистку трассы от растительности и других помех. Перед раскаткой проводов должны быть установлены все опоры, защищены переходы через инженерные сооружения, ну и, конечно, подвезены барабаны с самим проводом. Если предполагается от ВЛИ делать ввод электричества в дом, на здании заранее надо установить анкерные крепления для подвески проводов СИП.
Установка барабана и вспомогательных механизмов
Раскатку провода начинают с установки барабана. Его располагают возле опоры, где будет выполняться конечная регулировка стрел. Причем оптимальное расстояние между ними считается равное высоте самой опоры.
Для ручной раскатки проводов используется специальный канат-лидер. Это своего рода синтетический трос длиной от 30 до 50 м и диаметром 10 мм. Раскатку каната выполняют одновременно с креплением роликов и промежуточных подвесок на опорах. По мере подъема каната, на столбе фиксируют промежуточную подвеску специальной металлической лентой. Если опора оборудована отверстием, крепление подвески возможно болтовым соединением.

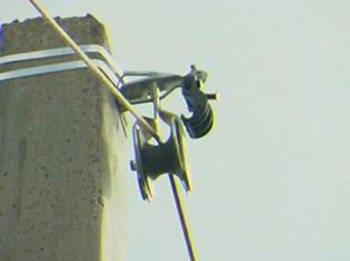

Кронштейн промежуточной подвески оборудован отверстием. Сюда крепят раскаточный ролик. Количество подвесок и роликов зависит от количества сложных столбов, промежуточных, угловых и анкерных опор
Важно выдержать правильное расположение роликов, чтобы ось укладываемого кабеля находилась на уровне углубления поддерживающего зажима
Ролики имеют некоторые различия.
- механизм RT 5 устанавливается на сложных и анкерных столбах. Их фиксация происходит ремнем;
- механизм RT 2 предназначен для промежуточных опор. Они крепятся за отверстие кронштейна промежуточной подвески.
После окончания монтажа всех механизмов трос-лидер соединяют с концом СИП провода. Чтобы соединить между собой трос и кабель используют металлические чулки с вертлюгом. Причем чулки различаются по предназначению. Одновременно применяется механизм, который надевают на сам кабель и нулевую жилу, а синтетическим чулком обжимают весь жгут. Увеличить надежность соединения помогает двойной бандаж из изоленты. Основной чулок оборудован грузовым кольцом. К нему-то и крепят канат-лидер.
Ручная раскатка провода между опорами
Ручная раскатка провод СИП выполняется на участках ограничением до 100 м или между пролетами до 50 м. Бригада выполняет работу в следующем порядке:
Когда все подготовлено к работе, бригада делится на 3 звена. В состав первого и второго звена входит по одному электромонтеру. Их обязанность – наблюдение за работой двигателя раскаточного механизма, равномерным наматыванием каната на катушку и за плавным вращением барабана с проводом. Третье звено наблюдает за прохождением соединительного узла каната с кабелем по раскаточным роликам.
- Раскатку продолжают, пока соединительный узел пройдет через все столбы и приблизится к самой катушке с полностью намотанным канатом-лидером. В это время подается команда остановки двигателя. Кабель фиксируют к анкерному столбу капроновым тросом, после чего разъединяют соединительный узел. На конечных опорах оставляют свободный кусок кабеля для последующих соединений.
Во время раскатки СИП провода важно следить за его прохождением на угловых опорах и не допустить трение провисающего кабеля об землю
Фиксация и натяжение СИП
Крепление СИП сначала выполняют на анкерных опорах пролета. Здесь фиксация кабеля происходит анкерными зажимами. Далее закрепляется СИП на промежуточных столбах. Натяжка нулевой жилы выполняется согласно монтажным таблицам, но не более 5% усилия от проектных значений. Провес стрел определяют визуально, после чего их оставляют немного отвисеться.
Бригада следующей смены приступает к регулировке стрел:
На первой анкерной опоре выполняется установка зажима на нулевую жилу. Возле зажима на весь жгут провода ставят пластиковый хомут. Он не даст жгуту раскрутиться.
- Следующий зажим ставят на кронштейн конечной опоры. К несущей жиле подальше от столба зажимом фиксируют динамометр. К нему цепляют трос ручной лебедки, заранее закрепленной к первому столбу пролета.
- Натягивая на себя лебедкой СИП провод, смотрят усилие на динамометре. При достижении нужного значения зажимом на кронштейне конечной опоры фиксируют нулевую жилу.
Натяжка провода окончена, осталось стянуть все жилы хомутом и отцепить лебедку.
Выбор и расчет вводного кабеля
Выше упоминался алюминиевый кабель АВВГ 2х10 мм2, возможно Вы задавались вопросом откуда взялась цифра? Все очень просто, перед покупкой мы сделали предварительный расчет этого проводника.
Расчет сечение кабеля для ввода в дом осуществляется по максимальному допустимому току, при котором нагрев проводника не вызовет повреждение изоляции вводного кабеля.
Т.е. наш кабель должен длительное время выдерживать ток, при котором сработает тепловой расцепитель автомата.
Ток срабатывания теплового расцепителя принимается большим на 15-20% чем номинальный ток автомата и рассчитывается по формуле:
Расчет тока теплового расцепителя
Теперь из ПУЭ, в таблицах 1.3.4 для медных проводников и 1.3.5 для алюминиевых проводников, мы выбираем необходимое сечение кабеля проложенного в одной трубе из столбца «одного двухжильного», равное или ближайшее большее.
Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами
| Сечение токопроводящеи жилы, мм2 | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трех- жильного | ||
| 0,5 | 11 | — | — | — | — | — |
| 0.75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
| Сечение токопроводящеи жилы, мм2 | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | Четырех одножильных | одного двухжильного | одного трех- жильного | ||
| 2 | 21 | 19 | 18 | 15 | 17 | 14 |
| 2,5 | 24 | 20 | 19 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 | 18 |
| 4 | 32 | 28 | 28 | 23 | 25 | 21 |
| 5 | 36 | 32 | 30 | 27 | 28 | 24 |
| 6 | 39 | 36 | 32 | 30 | 31 | 26 |
| 8 | 46 | 43 | 40 | 37 | 38 | 32 |
| 10 | 60 | 50 | 47 | 39 | 42 | 38 |
| 16 | 75 | 60 | 60 | 55 | 60 | 55 |
| 25 | 105 | 85 | 80 | 70 | 75 | 65 |
