Установка рекуператора для частного дома

Несколько советов при покупке устройства

Прежде чем сделать выбор в пользу той или иной модели, следует помнить:

Рекуператоры издают рабочий шум. Некоторые производители предлагают бесшумные приборы.

• Потребляемая мощность вентиляции с рекуперацией тепла имеет значение, так как устройство работает круглосуточно.
• Некоторые устройства нуждаются в расходных материалах – фильтрах.
• На приборе в обязательном порядке должна быть указана производительность.

Некоторые умельцы для дополнительной очистки воздуха оснащают готовые приборы специальными фильтрами из пластика или волокнистых материалов. Но стоит помнить, что за этими фильтрами нужно внимательно следить и своевременно менять на новые.

Критерии выбора

С самого начала надо расстаться с иллюзией: приобрести недорогой и при этом качественный рекуператор для большого жилища не получится. Обязательно необходимо производить расчет требуемого теплового КПД. Для вычислений используется незамысловатая формула вида Q = 0,335 x L x (t1 – t2), где:

• 0,335 — коэффициент для конкретного региона (иногда он бывает и иным);

• L – суммарный расход воздуха;

• показатели в скобках — температура на притоке и на оттоке соответственно.

Эффективность оценивают, умножая расход энергии для отопления либо отвода тепла на вычисленный в предыдущем шаге коэффициент полезного действия. Но это только предварительные прикидки, безупречно правильные расчеты смогут выполнить только опытные профессионалы. Если надо выбрать для каркасного дома в Московской области рекуператор, то наилучшим вариантом окажется роторное устройство. У него периодически может происходить небольшой приток вытяжного воздуха в канал внешнего поступления.

Вентиляционные каналы придется прокладывать в двойном размере по сравнению с потребностью: сразу на приток и на отгон воздуха. В противном случае гарантировать свежесть будет невозможно. Часть изготовителей предлагает «бесшумные» модели. Но надо понимать, что движение воздуха неизбежно создает те или иные звуки, даже если в самом устройстве нет движущихся частей. Потому можно говорить только о той или иной громкости звука, и если производитель упирает на тишину в своей рекламе, значит, необходимо проверять этот параметр по сопроводительной документации.

Подключаемые к электросети устройства станут работать круглосуточно. И буквально каждый ватт в условиях современных цен на электричество — практически на вес золота. Но при этом очень слабые аппараты не могут обеспечить необходимую мощность проветривания. Потому экономия экономией, а разумный баланс соблюдать надо.

Качественная установка рекуперации обязательно помечена информацией об уровне производительности. Если этого нет — лучше мимо нее пройти сразу в магазине. Полезно еще выяснить, нужны ли будут фильтры для аппарата, и если да, то какие и с какой периодичностью. Необходимо также учесть, как подбирать рекуператор для СИП-панелей

В этом случае особой мощности нагрева не требуется, и можно уделить главное внимание интенсивности протока воздуха

В домах из таких панелей обычно предусматривается парная установка рекуперационных приборов. Их можно поставить даже в полностью готовом здании с чистовой отделкой. Разумеется, если конструкция не требует прокладывания воздуховодов через стены. Рекуператоры могут оборудоваться автоматизированными или упрощенными системами управления. Там, где есть автоматика, возможно срабатывание:

• по сигналу от датчиков движения;

• при изменении влажности;

• при срабатывании датчиков освещенности.

Выбор рекуператора для дачи или в городскую квартиру, однако, не может ограничиваться такими параметрами. Для деревянного загородного дома интенсивность вентиляции может быть несколько меньше, а для кирпичного или газобетонного несколько больше расчетных показателей. Но обязательно требуется учитывать еще и требуемое качество микроклимата. В обычных жилищах стараются создавать «просто оптимальную» среду, которая гарантирует ощущение комфортного тепла и приличную работоспособность. Однако иногда приходится добиваться повышенных характеристик.

Это требуется:

• тяжелобольным;

• инвалидам;

• аллергикам;

• маленьким детям;

• пожилым людям;

• реабилитирующимся после длительных, тяжелых расстройств или травм.

Знакомясь с показателями конкретного рекуператора, прежде всего надо обращать внимание на его способность очищать воздух от углекислоты. После этого требуется выяснить:

• направляется ли теплоноситель прямо или по схеме реверса;

• как долго можно эксплуатировать аппарат;

• какие есть дополнительные режимы работы (особо полезны ночная программа и срабатывание по датчику углекислоты).

Принцип работы

Устройства с рекуперацией способны вернуть примерно 85% тепла выходящего воздуха. Чем крупнее габариты теплообменника, присутствующего в конструкции, тем больше его емкость. Благодаря аэродинамике обеспечивается свободный проход воздушных масс в двухстороннем порядке.

Принцип действия рекуператоров включает 4 основных момента:

• вытягиваемый воздушный поток проникает в теплообменник, где оставляет тепло;
• как только теплообменник прогревается до комнатной температуры, вентилятор отправляет холодный воздух с улицы в помещение;
• свежий воздух, оказавшись в теплообменнике, приобретает комнатную температуру, после чего попадает в помещение;
• как только теплообменник охладится, вновь запускается вытягивающий вентилятор и повторно начинается первый шаг работы устройства.

Далее предлагается рассмотреть примерную схему изменения температуры воздушных масс при прохождении рекуператора. Воздух, забираемый из помещения, равен +21 градусу. После оставления температуры в теплообменнике выталкивается на улицу с показателями в +1 градус. Холодный поток, забираемый с улицы, имеет -5 градусов. А после попадания в отсек с подогревом приобретает температуру +15 градусов.

Что представляет собой рекуператор

Поскольку стоимость энергии любого вида постепенно увеличивается, в XXI веке возникла острая необходимость в ее экономии и сбережении. В наибольшей степени это касается отопительных систем, устанавливаемых в частных домах. При этом приходится сталкиваться с негативным эффектом, вызванным снижением воздухопроницаемости строения, – полноценный проход воздуха нарушается. Из-за слабой циркуляции воздушной среды в помещениях появляются сырость, неприятные запахи. В конечном итоге это негативно влияет на хранящиеся вещи, а также здоровье людей.

Но это не означает, что нужно отказываться от инноваций и устанавливать старые окна с огромными щелями. Лучший выход – использовать рекуператор в частном доме. Это устройство устраняет указанные выше проблемы, а также отводит скапливающийся углекислый газ. Например, установка не будет лишней в ванной комнате, поскольку здесь чаще всего скапливается сырость. Еще одна полезная функция системы рекуперации (по сути, принудительной вентиляции) – удаление патогенов, частиц пыли, пыльцы растений, которые могут вызывать аллергическую реакцию.

Разновидности

Современные модели рекуператоров классифицируются по нескольким особенностям:

• по типу конструкции;
• по принципу действия;
• по способу монтажа.

На сегодняшний день широкой популярностью пользуются пластичные, роторные рекуператоры и модели с этиленгликолем.

Пластинчатые

Наиболее простая в эксплуатации модель рекуператора, по внешнему виду напоминающая короб, поверхность которого покрыта пластинками из тонкого металла. Наиболее приемлемое расстояние между этими пластинами, или как их по научному называют «ламелями», составляет 3 мм.

В конструкции пластинчатых рекуператоров применяются металлы с высокой теплоотдачей и теплоемкостью, например, медь или алюминий. Представляемая разновидность устройств является наиболее подходящей для эксплуатации в частном доме. Во-первых, у них невысокая стоимость. Во-вторых, такие конструкции идеально соответствуют соотношению цена/качество.

В настоящее время многие производители занимаются разработкой и продажей пластинчатых рекуператоров. Соответственно, каждая модель отличается по типу конструкции и другим факторам. По утверждению экспертов, необходимо останавливать свой выбор на рекуператорах с несколькими кассетами ламелей, а также с наличием дренажного отвода для удаления конденсата.

Единственный недостаток данной разновидности рекуператоров заключается в возникновении наледи при температуре ниже -20 градусов.

Роторные

Система роторных рекуператоров выглядит гораздо сложнее. Принцип действия таких устройств базируется на вращающемся теплообменнике. Монтаж агрегата происходит на исходящем потоке воздуха. А уже через роторный теплообменник в помещение проникают уличные воздушные массы.

Наиболее распространенная конструкция представляемой разновидности рекуператора имеет 2 трубопровода. Через первый происходит приток воздушных масс, а через второй выводится отработанный воздух. Основным преимуществом теплообменника роторной системы является высокий коэффициент полезного действия, а именно 85%.

Несмотря на все достоинства, роторные рекуператоры имеют ряд некоторых недостатков:

• сложная конструкция;
• много подвижных элементов;
• высокий расход электроэнергии.

В отличие от пластинчатых рекуператоров роторные модели работают без остановки. Именно поэтому данный вид проветривателей устанавливается в промышленных цехах.

С этиленгликолем

Представляемая разновидность рекуператоров оснащена дополнительным теплоносителем, благодаря которому увеличивается производительность устройства. Говоря простыми словами, в конструкции присутствуют 2 теплообменника, по которым происходит циркуляция этиленгликолевого раствора. Это вещество отличается высоким показателем теплоемкости, что позволяет сохранить гораздо больше тепла воздушных масс, нежели металлические кассеты.

Процесс установки рекуператоров с этиленгликолем довольно сложный. Монтаж производят исключительно опытные специалисты. Применяются такие устройства в основном на больших производствах, где площадь обогреваемого помещения составляет более 400 кв. м.

Крышные

Довольно редкая разновидность рекуператоров, приобрести которую можно на заказ. Невысокий спрос обуславливается тем, что крышная разновидность монтируется на крыше здания. Чаще всего это гипермаркеты, ТРК, промышленные объекты крупных масштабов.

Но при этом основной принцип действия может иметь прямое отношение к пластичным, роторным или комбинированным моделям.

Монтировать крышный рекуператор в доме можно лишь в том случае, если есть необходимость экономии площади жилого помещения.

Рекуператор: что это такое?

Термин «рекуперация» обозначает обратное движение. В одноименном устройстве происходит воздухообмен между помещением и улицей. Прогретые воздушные массы, проходя через прибор, частично прогревают входящий поток. Это не простое проветривание комнаты при помощи форточки, когда всё тепло безвозвратно теряется. Рекуперация – способ вентиляции с экономным расходом тепла.

В устройство встроен теплообменник, который сохраняет комнатное тепло и отдает его входящему воздуху. Вентиляция с рекуперацией тепла выгодна в первую очередь владельцам частных коттеджей с индивидуальной системой отопления. Они несут расходы за каждый киловатт тепловой энергии, поэтому реально смогут ощутить экономию от использования этого устройства.

Рекуператор для квартиры может быть,не настолько актуален в плане экономии. Но есть и другая польза от применения этого устройства: он эффективно очищает поступающий с улицы воздух от вредных для здоровья городских примесей и аллергенов.

Фильтры в рекуператоре эффективно задерживают частицы пыльцы и пыли

Прибор воздухообмена состоит из двух камер. Двигаясь сквозь эти камеры, воздушные потоки не перемешиваются.

Теплообменник накапливает тепло от одного потока и передаёт его другому

Такой прибор может сохранить до семидесяти процентов тепла, возвращая его в помещение.

Установка вентиляционной системы с рекуператором обойдётся дороже, чем обычная конструкция, но эти расходы окупаются достаточно быстро. Учитывая экономию на кондиционирование и отопление жилища в тридцать процентов, установка рекуператора окупается в среднем за три-четыре года. И это без учёта несомненной пользы для здоровья всего семейства, ведь расходы на препараты от аллергии и ОРЗ сократятся на порядок.

Рекуперация обеспечит дом свежим воздухом

Как изготовить рекуператор своими руками

Можно изготовить простейший рекуператор своими руками, для этого не требуется никаких специализированных навыков.

Предварительно необходимо подготовить:

• метизы, уголки;
• фанерный иди деревянный ящик;
• минвату;
• герметик;
• пластиковые фланцы;
• 4 «квадрата» алюминия или железа (листового);
• несколько пробковых листов.

Только после подготовки необходимых элементов, можно приступать к изготовлению теплообменника дома своими руками. Оптимально, если есть готовые чертежи агрегата.

Рекуператор воздуха своими руками изготавливается в такой последовательности:

1. Листовой металл используют для подготовки пластин (200х300 мм). Таких заготовок понадобится не менее 70 шт. Основное требование – быть предельно аккуратным, соблюдать параметры.
2. К поверхности заготовок приклеивают прослойку из пробки, но только у одной стороны. Вторую часть оставляют без обработки.
3. Самодельный агрегат необходимо собрать воедино. В первую очередь формируется кассета: каждая пластинка предварительно поворачивается на 90 градусов. Отдельные элементы фиксируются клеем. Последней крепится пластина без обработки, покрытия.
4. Вентиляционные компоненты компонуются в каркасе при помощи уголка.
5. Стыковочные участки аккуратно обрабатываются и зачищаются силиконом.
6. Фланцы крепятся на боковых частях кассет. В нижней части необходимо подготовить отверстие под дренаж, без которой из системы не будет отводится влага, которая есть в комнате.
7. Стенки должны иметь направляющие, поскольку внутренние элементы необходимо периодически очищать.
8. Агрегат помещают в корпус со стенками, внутренняя часть которых утеплена минеральной ватой.
9. Рекуператор для квартиры помещается в вентиляционную систему.

Основные виды рекуператоров

В зависимости от конструктивных особенностей выделяют несколько видов рекуператоров, которые чаще всего устанавливают в жилых помещениях, например, в загородных и частных домах. Каждый из них описан ниже.

Пластинчатый рекуператор

Сразу выделим важное преимущество теплообменного аппарата данного типа – низкая стоимость. При этом инженерам удается «выжимать» максимум эффективности из таких систем

Максимальной энергоэффективности удается добиться в том случае, если в качестве материала изготовления был выбран алюминий. В свою очередь устройства, изготовленные из пластика, могут обеспечить более эффективную вентиляция, но стоят немного дороже. Наилучшим образом себя зарекомендовали целлюлозные рекуператоры. Но их нельзя эксплуатировать в условиях повышенной влажности воздушной среды.

Рекуператор роторного типа

Ввиду принципа работы пластинчатого теплообменника, ему свойственен один важный недостаток – обмерзание в холодное время года. Что касается роторной системы, пластины расположены внутри и перемещаются вместе с воздухом. Производительность системы увеличивается за счет возможности влияния на скорость вращения ротора. Однако, есть и серьезный недостаток роторных систем – необходимость в частой замене фильтров, что в целом повышает эксплуатационные затраты.

Крышный

Эти системы чаще всего устанавливают на объекты хозяйственного назначения: склады, гаражи, ангары и прочие. К ключевым преимуществам систем данного типа относят простоту монтажа и высокую эффективность работы. Использовать в домашних условиях такие рекуперационные системы нецелесообразно с экономической точки зрения, так. Как они являются дорогостоящими.

Гликолевый

Эти системы позволяют объединять два контура, по которым движется воздушная среда, – всасывающий и вытяжной. При этом удается подключать даже воздушные каналы, находящиеся на довольно большом расстоянии друг от друга. Для теплообмена используют специальное вещество – гликолевую жидкость, которая выполняет роль теплоносителя. Поскольку чистое вещество используют крайне редко, чаще всего в системе циркулирует водно-гликолевый состав. Монтаж теплообменных аппаратов осуществляют в противоточном ходе относительно потока воздушной среды. Прямым способом могут подключить только непрофессионалы, поскольку такой вид монтажа приводит к существенному снижению эффективности работы системы. В зимнее время дополнительно используют конденсатосборники с каплеуловителями. Поскольку воздух засасывается из окружающей среды практически напрямую, систему дополнительно комплектуют фильтрами грубой очистки.

Инструменты и материалы

Примерный набор материалов и инструментов:

• металл 0.5-1 мм, текстолит или сотовый поликарбонат 1-5 мм в количестве 5, 10 или 15 м2 в зависимости от типа рекуператора;
• рейки 2-3 мм из дерева, технической пробки или оргстекла, шириной 1-1.5 см;
• нержавейка, ДСП, фанера для корпуса согласно чертежам;
• минеральная вата, пенополистирол для теплоизоляции;
• 4 фланца из пластика для воздуховодов на основе канализационных труб;
• лобзики по дереву и металлу, желательно электрические;
• силиконовый герметик;
• алюминиевая трубка 2-5 мм, длина по проекту;
• универсальный клей;
• саморезы;
• стальной уголок 20х20 мм, длина по проекту;
• шуруповёрт, ножовка по металлу;
• фильтры бумажные, автомобильные – сколько потребуется;
• строительный нож;
• молоток;
• дрель, набор свёрл;
• вентиляторы компьютерные или канальные в зависимости от проекта.

Фильтры заменяются или очищаются раз в 1-4 месяца.

Материалы заготавливаем соответственно выбранному типу рекуператора.

Типы конструкций рекуператоров

Принцип действия рекуператора отличается в зависимости от технических особенностей устройства теплообменника.

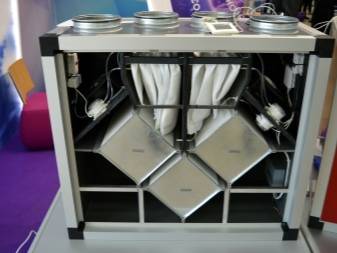

Пластинчатая конструкция

Состоит из пакета пластин, изготовленных из хорошо проводящего тепло алюминия или стали. Воздух с повышенной температурой отдаёт тепловую энергию пластинам теплообменника и нагревает их поверхность. Холодные воздушные массы поглощают тепло и нагреваются. В конструкции устройства отсутствуют подвижные элементы, что значительно повышает надёжность работы. Популярен благодаря низкой стоимости и высокой эффективности. Коэффициент полезного действия рекуператора достигает 65%. Пластинчатый рекуператор положительно зарекомендовал себя в вентиляционных системах частных домов и современных коттеджей.

Пакет с пластинами расположен в герметичном корпусе

Устройство роторного типа

Конструктивной особенностью этого рекуператора является цилиндрический барабан теплообменника, изготовленный из гофрированных стальных элементов. Соосно барабану расположен приточно-вытяжной вентилятор, обеспечивающий циклическое движение нагретого и охлаждённого воздуха. При вращении теплообменника происходит эффективный обмен тепловой энергией воздушных потоков и частичный возврат влаги в помещение. Рекуператор роторного типа оборудован электронной системой, автоматически изменяющей частоту вращения ротора. Это позволяет регулировать интенсивность тепловой отдачи и обеспечивать КПД устройства до 87%. Роторные рекуператоры отличаются повышенной ценой и используются на промышленных предприятиях.

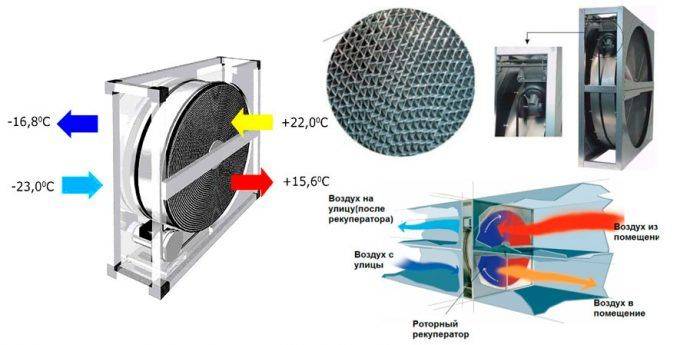

Схема работы роторного рекуператора

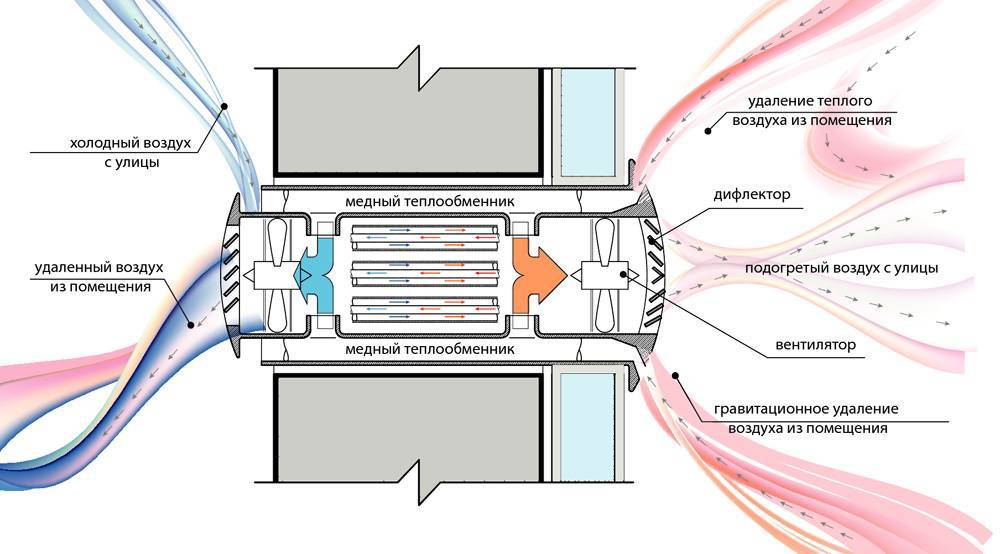

Трубчатое исполнение

Популярность устройств этого типа обусловлена простотой конструкции и низкими затратами, связанными с самостоятельным изготовлением. Принцип обмена тепловой энергии воздушных потоков аналогичен рекуперации в пластинчатых теплообменниках. В трубчатой конструкции устройства воздух циркулирует по коаксиальным трубам. Внешний воздух поглощает тепло от стенок труб, нагретых выходящими из помещения воздушными массами. Трубчатые рекуператоры устанавливают в квартирах и частных домах.

Рекуператор трубчатого типа с коаксиальными трубами

Рециркуляционный теплообменник

В конструкции этого типа в качестве посредника, осуществляющего передачу тепловой энергии, используется жидкость. Это значительно усложняет конструкцию. Устройство включает два теплообменника. Один, наполненный антифризом или обычной водой, устанавливается на вытяжной магистрали вентиляции, а другой — на всасывающем канале, по которому поступает внешний воздух. Нагретая жидкость отдаёт тепло массам воздуха. Сложная конструкция устройства с принудительной циркуляцией теплоносителя ограничивает сферу её применения. Коэффициент полезного действия соразмерен КПД рекуператора пластинчатой конструкции.

Рециркуляционный рекуператор состоит из отдельных блоков, соединённых магистралями

Крышный рекуператор

Этот вид оборудования имеет КПД до 68% и представляет собой промышленную установку, применяемую в системах подачи воздуха торговых центров и производственных помещений. Такая система рекуперации отличается низкими затратами по обслуживанию, а специфика установки позволяет сэкономить пространство в области потолка, что актуально для производственных цехов и торговых центров. Особенности конструкции крышного рекуператора не позволяют использовать его в системах подачи воздуха квартир и частных домов.

Крышный рекуператор. Вид с улицы

Как сделать рекуператор своими руками

В бытовых условиях можно создать самодельный рекуператор, который сможет обеспечить нормальные условия микроклимата в небольшом загородном доме. Речь идет об устройстве пластинчатого типа, пластины которого можно изготовить практически из любого материала (теплопроводность пластин практически не зависит от материала).

Теплообменник собирают из нескольких кассет с пластинами (на одну кассету понадобится от 4 кв. м листового материала). Для стяжки кассет используют каркас, созданный из уголка. Для заделки щелей применяют силиконовый герметик. Кассеты устанавливают в общий корпус теплообменника. Для входных потоков воздуха предусматривают установку фильтрующих элементов. Наглядно и подробно весь процесс сборки пластинчатого рекуператора представлен в видеоролике ниже.

Особенности работы рекуператор в летний период

В теплый период года рекуператор необходимо отключать. Связано это с тем, что при жаркой и влажной погоде приточный воздух будет охлаждаться прохладным воздухом из помещения, в результате чего в приточном канале рекуператора образуется конденсат. Но приточный канал рекуператора на это не рассчитан (в нормальном режиме конденсат возникает только в вытяжном канале), поэтому вода потечет внутрь вентустановки, а оттуда наружу.

Для отключения роторного рекуператора достаточно выключить его двигатель – ротор остановится, и рекуператор перестанет влиять на температуру проходящего через него воздуха. С пластинчатыми теплоутилизаторами сложнее. Раньше к вентустановкам прилагался, так называемый, летний блок, который пользователь должен был устанавливать вместо рекуператора на летний период. Теперь такое решение почти не используется: внутри современных вентустановок есть ручной или автоматический байпас для обхода приточного или вытяжного канала. Байпас также позволяет экономить энергию: падение давления на нем меньше, чем на рекуператоре, поэтому при том же расходе воздуха энергопотребление вентилятора становится ниже.

Заметим, что в вентустановках с энтальпийным рекуператором можно обойтись без байпаса. Мембрана рекуператора выравнивает влагосодержание воздуха в каналах, поэтому влага в приточном канале не конденсируется.

Как выбрать рекуператор для частного дома

Перед выбором системы рекуперации необходимо выполнить простой расчет по формуле: Q=0,335*L*(t1-t2), где L характеризует суммарный расход воздушной среды, а выражение в скобках – разницу температур (приточной и на оттоке соответственно). Для оценки эффективности необходимо найти произведение полученной выше величины и энергии, потраченной на отвод тепла (либо отопление). Такой расчет дает только приближенный результат. Для получения точных значений следует обратиться к специалистам.

При прокладке вентиляционных каналов учитывают то, что необходимо организовать приток и отвод воздушной среды (то есть, вдвое больше труб, чем для обычной вентиляции). Некоторые производители гарантируют полное отсутствие шума в их устройствах, но нужно помнить, что при движении воздушной среды по каналам возникают звуки. Поэтому можно говорить лишь об определенных допустимых значениях, измеряемых в дБ.

Системы рекуперации работают в круглосуточно режиме, потребляя электричество из основной сети. С учетом стоимости электроэнергии, каждый потраченный ватт должен приносить пользу. При этом не следует выбирать маломощные установки, поскольку они могут не обеспечить требуемую эффективность вентиляции. То есть, следует соблюдать баланс между экономией и эффективностью работы установки. Любая установка надлежащего качества содержит сведения о производительности системы. Если такой информации нет, лучше отказаться от покупки прибора.

Некоторые модели требуют дополнительного монтажа фильтрующих элементов. Если выбор пал на такое устройство, следует выяснить, какое количество фильтров требуется, с какой периодичностью проводят их замену.

Если дом построен из SIP-панелей, мощностью на нагрев можно пренебречь в году интенсивности подачи воздушной среды. В таких строениях предусматривают возможность парного монтажа рекуператоров. Установка таких систем не составит труда даже в домах, в которых уже была выполнена чистовая отделка (если прокладка трубопроводов через стены не предусмотрена конструкцией).

При подборе системы по критерию интенсивности вентиляции учитывают материалы, из которого изготовлен дом. Например, для дома из дерева интенсивность потока может быть несколько ниже расчетных значений, в то время как для строений из газобетона или кирпича реальная интенсивность вентиляции должна быть выше (берут с запасом). При этом также учитывают требования к качеству создаваемого микроклимата. В обычном помещении будут достаточными «оптимальные условия». Но если в доме проживают аллергики, инвалиды, пожилые или тяжело больные люди, к создаваемым условиям предъявляют повышенные требования.

Дополнительные особенности, которые следует учесть:

• Наличие функции удаления углекислоты;
• Направление движения теплоносителя (прямое или реверсное);
• Допустимое время работы системы;
• Дополнительные режимы (ночная программа, автоматическое срабатывание и т. д.)

Принцип работы устройства

Рекуперирующая система состоит из двух основных частей, одна из которых выполняет функцию забора воздуха из окружающей среды, нагнетая ее в помещения, а вторая – движет поток в обратном направлении – на улицу. Таким образом, для монтажа системы нужны:

• Непосредственно рекуператор;
• Система трубопроводов, по которым движется воздушная среда;
• Диффузоры, выполняющие функцию контроля над перемещением воздушной среды.

Сам рекуператор содержит несколько элементов: теплообменный модуль, вентилятор, механизм поворота вентилятора для смены направления воздушного потока, заслонка, фильтрующий элемент. Теплообменный аппарат необходим для того, чтобы проходящий воздух отдавал излишки тепла или нагревался (в зависимости от сезона). Поскольку система исключает возможность прямого перемешивания двух воздушных потоков (двигающихся из помещения и в помещение соответственно), засорение и появление неприятных запахов исключено.

Таким образом регенерационная система обеспечивает благоприятный микроклимат в доме без необходимости установки внутридомового вентилятора.

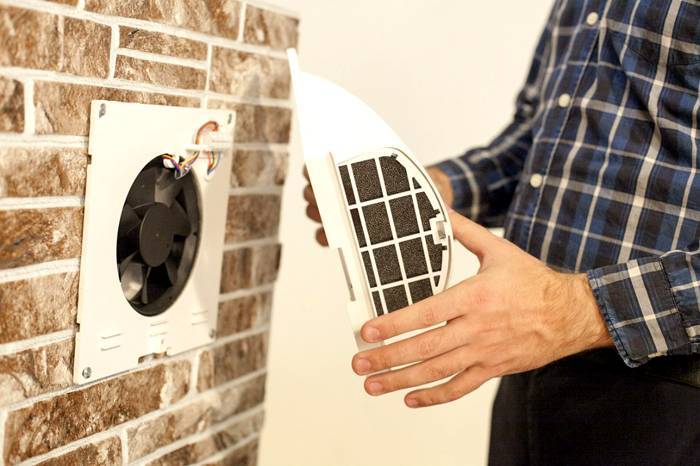

Как установить?

Типовая схема монтажа рекуператора подразумевает расстояние как минимум 0,15 м от потолка. Поднимать устройство выше не рекомендуется, а вот поставить его главный внутренний блок у самого пола вполне допустимо. Процесс работы состоит из таких этапов:

• сверление отверстия;

• крепление необходимого блока;

• герметизация свободного пространства;

• прикрепление решеток;

• подключение электропроводки;

• тестирование работоспособности устройства и коммуникаций вокруг него.

Монтируя рекуперационную установку в стену, надо делать отверстие со скосом 3 градуса кнаружи. Патрубок извне ставят, делая выступ от внешней плоскости на 1,5 см. Для заполнения промежутка используют пену или специальный уплотняющий состав

Важно: ставить рекуператор можно только при отключенном электропитании. Воздушные фильтры рекомендуется ставить с обеих сторон воздушной магистрали

Лучше определять его «с запасом» 15-20%, отталкиваясь от метеорологических данных. При установке сразу следует думать об удобстве отладки и сервисных работ. Легко доступны должны быть как сами блоки рекуператора, так и вентили, другие управляющие элементы и воздуховоды. Если это не учтено, иногда приходится проводить обслуживание с помощью промышленных альпинистов.

Не следует чрезмерно сближать входной и выходной каналы. Максимально упростить обслуживание помогает монтаж устройства около окон или хотя бы там, где удобно поставить лестницу. Чтобы компенсировать частично ветровое давление, необходимо отказаться от монтажа вентиляционной техники на внутренних углах построек. Нельзя выставлять рекуператор около наружного блока кондиционера. Диаметр отверстия подбирают с учетом материала стены.

Для алмазного бурения придется использовать аппараты с гидросъемным кольцом и высококлассным строительным пылесосом. Непременно стоит уточнять перед работой все внутренние коммуникации. Полезно также учитывать несущую способность стены. Вентиляционный канал прикрывают козырьком, который задержит пыль, осадки, насекомых и мелких пернатых. Подключение рекуператора к скрытой проводке или к стандартной розетке на 220 В зависит только от личного удобства.

Придется использовать пружинные клапаны с электрическими приводами на отводных воздуховодах. Получать уличный воздух удобно через канал, проделанный во фронтоне. Длина линии может составлять 6 м, делать более длинную магистраль непрактично.

Фильтры советуют монтировать как можно ближе к самой установке. Целесообразно делать проход в северном фронтоне, чтобы в жару меньше поступало знойного воздуха. Но полезно учитывать и розу ветров — со стороны господствующего ветра будет больше задувать пыли. Воздуховод делают под уклоном, если планируется периодически останавливать аппарат, для непрерывно работающих рекуператоров правильнее использовать прямой канал.

Вентиляторы ставят на выход из приточной трубы и на выход из вытяжки. Если аппарат рассчитан на эксплуатацию при плюсовой температуре, поставить его на холодном чердаке все равно можно. Придется только создать вентилирующую камеру с полноценным удержанием тепла. Рассчитывать на один только греющий кабель по корпусу не стоит. Обязательно утепляют воздуховоды по всей длине.

О плюсах и минусах рекупертора смотрите далее.
