Как подключить счетчик самостоятельно: однофазный и трехфазный

Однофазные счётчики электроэнергии

В конце 80-х годов XIX столетия Оливер Шелленберг разработал прототип счётчика для переменного тока. Спустя год венгерский инженер Отто Титус Блати по заказу электротехнической производственной фирмы Ganz изобрёл прибор, измеряющий количество электричества в ватт-часах. А уже в начале 90-х годов Людвиг Гутман, усовершенствовав предыдущую модель счётного устройства, явил научно-техническому свету устройство измерения активной энергии переменного тока. Благодаря небольшой себестоимости и высокой надёжности производство этого вида счётчиков продолжается до сегодняшнего дня, несмотря на то, что параллельно набирает обороты выпуск более совершенных электронных приборов.

Все счётчики делятся на три группы, которые различаются:

  • по конструкционным особенностям;
  • способом включения в сеть;
  • по типу измеряемых величин.

Виды счётчиков по типу измеряемых величин

  1. Однофазные. Измерительные устройства такого вида работают в диапазоне 220–230 В при частоте 50 Гц. Подавляющее большинство жителей планеты потребляют именно этот вид электрической энергии.
  2. Трёхфазные. Эти счётчики устанавливаются на промышленных объектах, оборудование которых работает в диапазоне 380–400 В.

В высоковольтных линиях электропередач, напряжение которых составляет от 660 В и выше, также применяются трёхфазные счётчики, но подключаются они вместе со специальными понижающими трансформаторами. Эти приборы измеряют ток с напряжением 100 В.

Разновидности приборов в зависимости от способа включения в электросеть

Различают:

  • прямое, непосредственное подключение;
  • через измерительный трансформатор.

Первый вариант — это подключение непосредственно в электрическую рабочую цепь. Счётчик устанавливается в месте перехода от канала электросети к потребителю. Используется последовательная схема. Второй вариант применяется в ситуациях, когда возможность прямого включения отсутствует или нежелательна. Например, в системе релейной защиты, где измерительный прибор нуждается в защите от очень высоких токов или напряжения. Подключение производится параллельно цепи.

Производят счётчики:

  • индукционные;
  • электронные;
  • гибридные.

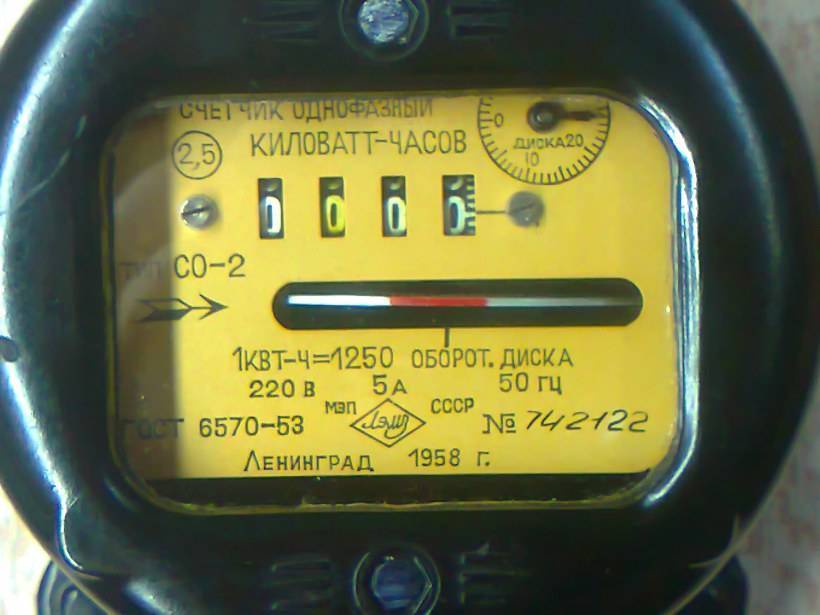

Индукционные счётчики

Индукционным считается прибор электромеханического действия, в котором неподвижная катушка индуцирует электромагнитное поле, вращающее подвижный диск, изготовленный из алюминия. Посредством шестерёнчатой (червячной) передачи вращение подвижного проводника передаётся на калиброванный счётный механизм. Происходит механический отсчёт количества оборотов диска и так определяется потребление ватт-часов пользователем.

Диск вращается под действием индукционного магнитного поля, и по числу его оборотов определяется потребление ватт-часов пользователем

Устройство имеет ряд эксплуатационных недостатков:

  • высокая погрешность показаний;
  • невозможность дистанционного снятия данных измерения.

Максимальный срок его службы — 6–8 лет. По истечении этого времени прибор нуждается в поверке, а при необходимости — в калибровке.

Принцип действия индукционного счётчика основан на генерации катушкой электромагнитного поля, вращающего подвижный алюминиевый диск

Электронные устройства

Это приборы для измерения потребления электроэнергии, принцип действия которых основан на воздействии переменного тока и напряжения на неподвижный электронный элемент. Он создаёт импульсы, фиксация и подсчёт которых (в прямой пропорции) отражает уровень потребления. В устройство счётного блока входит:

  • электромеханический или электронный измерительный прибор;
  • дисплей;
  • блок памяти.

Подсчёт электроэнергии в электронном приборе производится в импульсном режиме

Важными преимуществами этого вида конструкции является возможность снятия показаний дистанционным способом и небольшие размеры. Электронные счётчики, обладающие необходимым объёмом памяти, способны работать в дифференцированном режиме, запоминая количество использованной электроэнергии в различные временные промежутки. Благодаря этой способности возможен многотарифный учёт в жилом и производственном секторе потребления.

Несомненно, будущее в сфере измерения потребления электроэнергии принадлежит электронным счётчикам. Индукционные приборы будут постепенно вытеснены и заменены более совершенной аппаратурой.

Пошаговая инструкция установки

Процесс установки самого электросчетчика должен осуществляться в соответствии со следующим алгоритмом действий:

  1. Первоначально производится монтаж автоматического выключателя с двумя полюсами. Осуществить это можно при помощи защелки, которая расположена на задней стороне прибора. Устанавливается он на одну из верхних DIN-реек.
  2. По аналогии осуществляется и установка самого счетчика, в конструкции которого имеется точно такая же специальная защелка.
  3. Осуществляется установка дополнительных отходящих автоматов с одним полюсом.

После совершения этих несложных действий, установку электросчетчика потребляемой энергии можно считать завершенной, далее следует финальный этап – подключение.

Схема подключения электросчетчика прямого включения

  • Приветствую Вас на сайте «Заметки электрика».
  • В предыдущих статьях я Вам рассказал как правильно выбрать и купить электросчетчик.
  • И сейчас перед нами стоит задача в его подключении.
  • После прочтения этой статьи у Вас не возникнет затруднений по установке и подключению счетчика электрической энергии.

Схема подключения однофазного электросчетчика

Красным цветом обозначены токовая катушка (обмотка) и фазный провод, синим цветом — катушка (обмотка) напряжения и нулевой провод.

Данная схема предназначена для подключения любого однофазного счетчика электрической энергии.

Однофазные счетчики чаще всего подключают по схеме прямого включения в сеть и только в очень редких случаях через трансформаторы тока.

В клеммной колодке однофазного счетчика электроэнергии имеется 4 контакта:

  • 1 клемма — ввод фазы
  • 2 клемма — выход фазы на нагрузку (в квартиру)
  • 3 клемма — ввод нуля
  • 4 клемма — выход нуля на нагрузку (в квартиру)
  • винт напряжения — для отключения катушки напряжения в индукционных счетчиках при проведении государственной поверки

Вот внешний вид, распространенного в последнее время, однофазного электронного счетчика СОЭ-55/50Ш-Т-112.

А вот внешний вид однофазного электронного счетчика СЕ-102 от Энергомеры.

Кстати, читайте мою статью о том, как правильно снимать показания со счетчиков Энергомера (положение запятой или точки на счетном механизме).

Пример схемы подключения однофазного электросчетчика в квартире или на даче.

В данной схеме перед счетчиком электроэнергии установлен вводной автоматический выключатель. Эту схему можно использовать для электроснабжения своей квартиры, дачи или коттеджа. Более подробно о выполнении монтажа электропроводки Вы можете познакомиться в следующих статьях:

Дополнительно: наглядное представление о схеме подключения однофазного счетчика можете узнать из статьи про этажный щит на 3 квартиры. В ней я подробно рассказываю про замену счетчика на лестничной площадке в этажном щите.

Схема подключения трехфазного электросчетчика

Данная схема предназначена для подключения трехфазного счетчика электрической энергии прямого включения.

Существует несколько способов подключения трехфазных счетчиков электроэнергии, в зависимости от электроустановки:

  • прямого включения
  • через трансформаторы тока
  • через трансформаторы тока и измерительные трансформаторы напряжения

Все вышеперечисленные схемы отличаются только наличием в них трансформаторов тока и напряжения. Более подробно об этом Вы можете прочитать в моей статье подключение счетчика через трансформаторы тока и трансформаторы напряжения.

Для бытовых нужд (квартиры, дачи, коттеджи) чаще всего используется прямой способ включения трехфазного электросчетчика. Эти счетчики ограничены по току до 100 (А).

В клеммной колодке трехфазного счетчика прямого включения имеется 8 контактов. Все аналогично однофазному электросчетчику, только различается количеством фаз.

В данной статье я покажу Вам наглядно только один, самый распространенный способ — подключение трехфазного трехэлементного счетчика прямого включения в 4-проводную сеть напряжением 380/220 (В).

Внимание!!! При подключении важно соблюдать фазировку и цветовую маркировку проводов

В данной схеме перед счетчиком электроэнергии установлен вводной четырехполюсный автоматический выключатель. После счетчика питание электроприемников производится через групповые однополюсные автоматические выключатели с равномерным распределением нагрузки по фазам. Эту схему можно использовать для электроснабжения своей дачи или коттеджа.

P.S. Чтобы грамотно и профессионально выполнить вышеперечисленные работы, необходимо хорошо знать схемы подключения электросчетчиков. Думаю, что после изучения этой статьи Вы своими руками сможете подключить электросчетчик. А также Вы можете пригласить специалистов электролаборатории, которые качественно и быстро выполнят все электромонтажные работы.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Чем трёхфазный счётчик электроэнергии отличается от однофазного

Прежде чем описывать эту схему подключения счетчика к сети 380 Вольт необходимо дать краткое описание отличий трехфазного напряжения от однофазного. В обоих видах используется один нулевой проводник N. Разность потенциалов между каждым фазовым проводом и нулем равна 220 В, а по отношению этих фаз друг к другу – 380 В. Такая разность получается из-за того, что колебания на каждом проводе сдвинуты на 120 градусов (рисунки 3 и 4).

Однофазное напряжение используется в частных домах, на даче, а также в гаражах. В таких местах потребляемая мощность редко превышает 10 кВт. Это также позволяет использовать на участке более дешевые провода с сечением 4 мм.кв., т. к. потребляемый ток ограничен 40 А.

https://www.youtube.com/video/MSTUZSSCg2g

В случае если потребляемая мощность в сети превышает 15 кВт, то использование 3-х фазовых проводов обязательно даже, если отсутствуют трехфазные потребители, в частности, электродвигатели. В этом случае происходит распределение нагрузки по фазам, что позволяет снизить нагрузку, если бы такая же мощность забиралась от одной фазы. Поэтому в офисных зданиях и магазинах, как правило, применяют именно трехфазное питание.

Однофазные счетчики осуществляют учет электроэнергии в двухпроводных сетях переменного тока с напряжением 220В. А трехфазные — в сетях переменного трехфазного тока (3-х и 4-проводных) номинальной частотой 50 гц.

Однофазное питание чаще всего используют для электрификации частного сектора, спальных районов городов, офисных и административных помещений, в которых потребляемая мощность составляет около 10 кВт. Соответственно, в этом случае и учет электричества осуществляется с помощью однофазных счетчиков, большим преимуществом которых является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний).

Главное же преимущество заключается в возможности напрямую подключать трехфазные электроприборы, такие как обогреватели, электрокотлы, асинхронные двигатели, мощные электроплиты. Точнее — преимущества сразу два. Первое — при трехфазном электропитании данные приборы работают с более высокими качественными параметрами, а второе — не возникает «перекоса фаз» при одновременном использовании нескольких мощных электроприемников, поскольку всегда есть возможность подключить электроприборы к фазе, свободной от просадки через «перекос».

Наличие или отсутствие нулевого провода определяет, какой счетчик потребуется установить: трехпроводной при отсутствии «ноля», а при его наличии — четырехпроводной. Для этого есть соответствующие специальные обозначения в его маркировке — 3 или 4. Также выделяют счетчики прямого и трансформаторного включения (при токах, имеющих 100А и более на фазу).

Чтобы получить более четкое представление о преимуществах однофазного и трехфазного счетчиков друг перед другом, следует провести сравнение их плюсов и минусов.

Начнем с того, в чем проигрывает трехфазный однофазному:

  • множество хлопот в связи с обязательным получением разрешения на установление счетчика и вероятность получения отказа
  • Габариты. Если до этого использовалось однофазное питание с одноименным счетчиком, следует позаботиться о месте для установления вводного щита, как и самого трехфазного счетчика.

Для того, чтобы правильно подключить счётчик, необходимо знать схему его подключения. Следует отметить, что процесс подключения всех однофазных счётчиков абсолютно одинаков.

  • Во-первых, счётчик подключается напрямую в силовую цепь, т.е. последовательно с подводимым питающим напряжением и электрической нагрузкой. Если рассматривать электрическую схему полностью, то она выглядит следующим образом: входное (питание) напряжение 220В – однофазный счётчик – выходное напряжение 220В – защитный автомат – переходная (соединительная) коробка – электрические потребители.
  • Во-вторых, у каждого однофазного счётчика имеются четыре специальных силовых клеммы для подключения проводов. Если считать эти клеммы слева направо, то первая клемма – это приходящая фаза, вторая клемма – выходящая фаза. Третья клемма – приходящий ноль, ну а четвёртая – выходящий ноль. Т.е. у однофазного счётчика две входных и две выходных клеммы.

Основные правила подключения трехфазного счетчика

Счетчик должен быть защищенным от воздействия внешней среды. Для этого его помещают в специальную большую металлическую коробку. На сегодняшний день короб делают из негорючего пластика. Обязательным условием является герметичность и наличие окошка напротив табло, чтобы можно было легко совершать контроль над потреблением электроэнергии и снимать показатели.

Подробный план установки трехфазного счетчика.Источник electroazbuka.ru

Закрепляется устройство на высоте от одного до полутора метра. Для подключения используют исключительно медную проводку, сечение которой должно полностью соответствовать поступающей нагрузке.

Небольшие проводки, служащие переходником от счетчика к выключателю выбирают с цельной, неповрежденной изоляцией, прямые и без дополнительных ответвлений.

Монтирование трехфазного счетчика делают на улице. Его можно прикрепить к столбу или на стену дома. Включатели, с помощью которых поставляется энергия к точкам потребления необходимо поместить в другой коробке и находиться в помещении.

Как выглядит схема подключения счетчика, смотрите в видео:

Как правильно подключить трехфазный счетчик

Трехфазные счетчики отличаются от однофазных тем, что к ним подключается большее количество контактных проводов. Каждая фаза и ноль имеет свой вход и выход, которые размещаются попарно. Происходит подсоединение следующим образом: первая фаза имеет вход, прономерованный цифрой 1, выход – цифрой 2, вторая фаза 3 и 4 соответственно, третья – 5 и 6, ноль 7 и 8.

Так выглядит установленный трехфазный счетчик.Источник izhevsk.ru

Подключение проводится аналогично, как и у однофазного устройства, и вас не должно смущать большое количество проводов. С каждого провода снимается изоляционный слой. Зачищенные концы выравниваются, вставляются в контактные углубления и фиксируются болтами.

После того, как будут подсоединены все провода, устанавливается приспособление, автоматически защищающее усадьбу от возникновений короткого замыкания и возгорания. От трехфазного счетчика можно отводить как двужильные, четырехжильные кабеля, благодаря чему в частном доме можно обойтись всего лишь одним контролирующим прибором.

Советы по эксплуатации счетчика

Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:

  • при низкой температуре;
  • при повышенной влажности;
  • при попадании прямых солнечных лучей.

Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.

Счетчик, установленный на улице.Источник nord-camping.ru

При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.

Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.

Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания

Соответственно устанавливается и однофазный прибор.

Обслуживание электросчетчиков.Источник grani21.ru

В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.

Об обслуживании и неисправностях счетчика в видео:

В заключение

Замена счетчиков может проводиться и своими силами, но при этом обязательно нужно получить разрешение на проведение подобных работ в организации, обслуживающей электроснабжение по вашему месту проживания. В противном случае, при каких-либо допущенных неточностях можно материально пострадать.

Ещё немного внимания!

Включение в схему систем защиты

Электрический счетчик является всего лишь прибором учета и никакой защиты от нештатной ситуации не имеет. Он легко сгорит при перегрузке сети, не защитит оборудование при перенапряжении, не спасет людей при пробое изоляции и аварии оборудования. Именно поэтому все приборы учета дополняются теми или иными системами защиты. Основными и самыми необходимыми из них считаются:

  1. Защита от тока утечки.
  2. Защита по перегрузке.

Для выполнения первых задач служат так называемые дифференциальные выключатели или УЗО – Устройства Аварийного Отключения. Задачу по перегрузке решают обычные предохранители (пробки) или автоматические выключатели, именуемые в быту «автоматами». Изготавливаются они обычно как отдельные устройства, но нередко УЗО и автоматы совмещают в одном корпусе (дифференциальный автомат).

Автоматический выключатель (слева), УЗО и дифференциальный автомат

Подключить УЗО и автомат не сложнее, чем установить счетчик, но некоторые вопросы все же требуют разъяснения.

Где ставить автомат – до или после счетчика

В принципе и счетчику, и защитному устройству совершенно без разницы, в какой последовательности стоять. Если произойдет, к примеру, короткое замыкание, то ток перегрузки во всей линии будет одинаков. Важнее то, что автоматический выключатель тут же разорвет цепь, спасая саму линию и приборы, к ней подключенные.

Другое дело, что автоматом можно обесточить линию, расположенную за ним, вручную. Это бывает полезным, к примеру, при профилактических и ремонтных работах. Здесь, без сомнения, установка автомата перед электросчетчиком была бы более удобной, но далеко не все поставщики электроэнергии это приветствуют, опасаясь несанкционированного подключения. Поэтому прежде чем поставить выключатель перед прибором учета, поинтересуйтесь в ваших РЭС, можно ли так сделать.

Можно ли установить несколько автоматов

Не можно, а желательно. Это сделает пользование домовой сетью не только более безопасным, но и удобным. Если, к примеру, розетки и освещение заведены на разные автоматы, то при коротком замыкании, скажем, в электроплитке сработает лишь автомат, отвечающий за розетки. Это позволит пользоваться освещением при поиске неисправности.

Где поставить защиту от утечки

С УЗО, в принципе, ситуация та же, что и автоматами. Если, не дай бог, произойдет утечка, то УЗО великолепно сработает, будучи установленным как до, так и после электросчетчика. На практике же дифференциальные выключатели чаще ставят после приборов учета – ни у кого не нужно спрашивать разрешения на установку. Что касается установки нескольких дифвыключателей, каждый на свою линию, то и здесь нет никаких ограничений.

Ну а теперь самое время посмотреть, как подключить однофазный счетчик электроэнергии и автоматы защиты:

Схема включения счетчика и автоматов в однофазную сеть

Схема включения счетчика и автоматов в трехфазную сеть

Устройства прямого, или непосредственного включения

Схема подключения этого счетчика во многом (особенно по простоте выполнения) схожа со схемой установки однофазного счетчика. Она указана в техническом паспорте, а также на обратной стороне крышки. Главным условием подключения является строгое соблюдение порядка подсоединения проводов по цвету, указанному в схеме и соответствия нечетных номеров проводов вводу, а четных — нагрузке.

Порядок подсоединения проводов (указано слева направо):

  1. провод 1: желтый — вход, фаза А
  2. провод 2: желтый — выход, фаза А
  3. провод 3: зеленый — вход, фаза В
  4. провод 4: зеленый — вход, фаза В
  5. провод 5: красный — вход, фаза С
  6. провод 6: красный — выход, фаза С
  7. провод 7: синий — ноль, ввод
  8. провод 8: синий — ноль, выход

Типовая схема ввода однофазной сети

К подавляющему большинству квартир, садовых участков и небольших бытовых объектов типа гаражей подведена однофазная сеть. Способ подключения измерительного прибора (электросчетчика) и предохраняющих цепи элементов (УЗО, автоматические выключатели и дифференциальные автоматы) одинаков.

В зависимости от условий эксплуатации и запитанных приборов схема подключения однофазного электросчетчика может претерпеть следующие изменения:

  • Отсутствие ввода “земли”.
  • Отсутствие индивидуального вводного автомата перед счетчиком. Он может быть общим для нескольких цепей, оснащенных приборами учета, либо вместо него может быть установлен обыкновенный ручной коммутатор (рубильник).
  • Отсутствие разветвления на несколько цепей.
  • Отсутствие УЗО и автоматов, защищающих линию после счетчика.

Если автоматы или УЗО между счетчиком и потребителями отсутствуют, то в случае короткого замыкания или значительной перегрузки произойдет поломка прибора учета. Поэтому защита сразу после прибора учета нужна, тем более что простейшие автоматические выключатели стоят дешево.

Типовая схема ввода однофазного электропитания на объект. Именно в такой последовательности необходимо подключать все элементы, чтобы система нормально функционировала

Как правильно установить электросчетчик

Переходить ли на многотарифный план?

Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?

Правила подключения счетчика электроэнергии:

Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.

Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу? Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

  1. Правильный выбор сечения монтажных проводов.
  2. Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

  • Л1 – на ввод питающей линии;
  • Л2 – выход на нагрузку;
  • И1 – на ввод счетчика;
  • И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

Бытовое применение

Трехфазный прибор в частном доме — оптимальное решение в том случае, когда применяется техника с высоким расходом электричества. Техника работает эффективнее при включении в такую сеть. Три фазы исключают перекос фаз, который возникает при подключении в одну сеть одновременно нескольких устройств, требующих высокой мощности.

Для удобства и безопасности, установка проводится в специальных коробах.

Щиты с такой системой учета весьма габаритны. Несмотря на незначительное отличие по напряжению с однофазными установками, трехфазник обеспечивает равномерное распределение по системе. Это и является главным преимуществом, что позволяет без опасения пользоваться мощными плитами, обогревателями, нагревателями, асинхронными двигателями, бензопилами.

Монтаж на улице

Установка системы на улице, возможно при организации эффективной теплоизоляции. При отрицательной температуре воздуха не обеспечивается корректный учет электричества. Обычно реальный расход преувеличивается.

Установка требует специальных огнеупорных, герметичных коробов. Индикатор должен быть виден через прозрачное стекло. Подключение счетчика электроэнергии проводится на расстоянии от поверхности земли 80-170 сантиметров.

Изучаем схему подключения счетчика

Схема подключения электросчетчика (однофазного и трехфазного)

Рассматривать сложные варианты подключения мы не будем – оставим их профессионалам, т.к. без соответствующих навыков самостоятельно справиться с такой работой вряд ли получится.

Схема подключения электросчетчика прямого включения

Самый простой вариант – однофазное подключение. Оно выполняется с использованием максимум 6 кабелей и нагрузки. Провода заземления, фазы и нуля подключаются на вход учетного прибора. Аналогичные провода подсоединяются к его выходу.

Перед счетчиком устанавливается автоматический выключатель. Это делается для большей безопасности и удобства эксплуатации. Небольшой прибор будет самостоятельно отключать дом или квартиру от электроснабжения при возникновении любого рода опасных ситуаций.

Чтобы избежать проблем со службой энергосбыта, обязательно пломбируем выключатель. Для этого используем элементарный комплект, состоящий из крепежной DIN-рейки, пломбы и коробочки из пластика.

Конструкция типичного электросчетчика включает в себя шину. Это изделие выполнено в виде медной планки. Для ее крепления используются диэлектрические зажимы. По длине шины сделан ряд отверстий для подвода электрических кабелей и их последующего крепления. Данный метод подключения актуален при необходимости объединения нескольких отдельных проводов в один кабель.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
