Какие на данный момент действуют правила для устройства и безопасной эксплуатации трубопроводов пара и горячей воды

Особенности подбора манометра

К покупке манометра для трубопроводной конструкции следует подходить с максимальной ответственностью, поскольку прибор предназначается для осуществления контроля над показателями давления пара и воды в системе. Устройство подает информацию относительно возникновения аварийной ситуации.

В зависимости от точности прибор может относиться к определенному классу:

  • 2,5 – если давление среды не более 2,5 МПа;
  • 1,5 – когда величина давления превышает 2,5 МПа;
  • 1,0 – при давлении среды выше, чем 14 МПа.

На шкале устройства имеется красная черта, указывающая величину допустимого давления в трубопроводе. Монтаж манометра производится на участке конструкции, находящемся в доступной зоне. Его устанавливают либо строго вертикально, либо с небольшим (до 30 градусов) уклоном вперед.

Трубопроводы, по которым движется пар и горячая жидкость, относятся к особому типу конструкций – их необходимо проектировать и эксплуатировать в полном соответствии с нормативами, прописанными в СНиП. Такие коммуникации прокладывают из трубной продукции, имеющей необходимые технические параметры.

Требования к маркировке

На любом проекте с трубопроводами организуются специальные маркировки. В зависимости от общих параметров присутствующей в нем среды, на элементы наносится соответствующего цвета маркировка:

  1. Вода – зеленый.
  2. Пар – красный.
  3. Воздух – синий.
  4. Газы – желтый.
  5. Кислоты – оранжевый.
  6. Щелочи – фиолетовый.
  7. Жидкости – коричневый.
  8. Прочие вещества – серый.

Цветовые решения маркировки и буквы должны обязательно соответствовать требованиям ГОСТа 14202. Что касается наносимой информации, то на трубопроводе обозначается номер проведенной магистрали и специальная стрелка, указывающая, куда направляется перемещающаяся по трубам жидкость или пар.

Если движение осуществляется в разные стороны, проставляется две стрелки. На всех ответвлениях прописывается номер магистрали, агрегата и еще одна стрелка. Рядом с агрегатами на всех присутствующих ответвлениях ставится номер участка трубопровода и стрелка.

Обязанности ответственного за исправное состояние и безопасную эксплуатацию трубопроводов.

Ответственный за исправное состояние и безопасную эксплуатацию трубопроводов обязан:

2.1. Допускать к обслуживанию трубопроводов только обученный и аттестованный персонал.

2.2. Своевременно известить комиссию по периодической и внеочередной проверке знаний о предстоящих проверках  и  обеспечить  явку  персонала для проверки знаний.

2.3. Обеспечить  обслуживающий  персонал  производственными  инструкциями, разработанными на основе инструкций заводов – изготовителей по монтажу и эксплуатации с учетом компоновки оборудования. Инструкции выдаются обслуживающему персоналу под расписку и постоянно находятся на рабочих местах.

2.4. Обеспечить прохождение обслуживающим персоналом периодических медицинских освидетельствований.

2.5. Обеспечить ведение и хранение технической документации по эксплуатации  и  ремонтам  трубопроводов  (паспортов,  сменного  и  ремонтного журналов, журнала контрольных поверок манометров и др.).

2.6. Ежедневно в рабочие дни проверять записи в сменном журнале с росписью в нем.

2.7. Выдавать письменное распоряжение на пуск трубопроводов в работу после проверки готовности к эксплуатации и организации их обслуживания.

2.8. Обеспечить каждый трубопровод, введенный в эксплуатацию, табличкой, предусмотренной п. 5.3.3 “Правил устройства и  безопасной  эксплуатации трубопроводов пара и горячей воды”.

2.9. Допускать к  применению  трубопроводы,  соответствующие  требованиям промышленной безопасности и имеющие разрешение на применение, выданное Госгортехнадзором России.

2.10. Организовать своевременную подготовку к техническому освидетельствованию трубопроводов, зарегистрированных в органах Госгортехнадзора России, и участвовать в этих освидетельствованиях.

2.11. Проводить техническое освидетельствование трубопроводов в следующие сроки: а) наружный осмотр (в процессе работы) трубопроводов всех категорий – не реже одного раза в год; б) наружный осмотр и гидравлическое испытание трубопроводов, не подлежащих регистрации в органах Госгортехнадзора, – перед пуском в эксплуатацию после монтажа, ремонта, связанного со сваркой, а также – при пуске трубопроводов после нахождения их в состоянии консервации свыше двух лет.

2.12. Обеспечить вывод трубопроводов в ремонт в соответствии с графиком планово – предупредительного ремонта.

2.13. Участвовать в обследованиях, проводимых территориальными органами Госгортехнадзора Росси, и выполнять предписания, выдаваемые по результатам обследований.

2.14. Проводить инструктаж и противоаварийные тренировки с персоналом, обслуживающим трубопроводы.

2.15. Установить порядок приемки и сдачи смены обслуживающим трубопроводы персоналом.

2.16. Обеспечить устранение выявленных во время технического освидетельствования или диагностирования неисправностей или дефектов до пуска трубопровода в эксплуатацию.

Организация безопасности

Оптимальный уровень безопасности нельзя провести без максимально подробного анализа ранее отмеченных замечаний или аварийных ситуаций. Порядок проведения подобной организации регулируется Ростехнадзором.

Существует несколько основных правил, которые требуется применять в процессе организации максимально безопасного использования трубопровода с горячей водой. Вот самые основные из них:

Требуется уделять пристальное внимание качеству разработанного проекта и соответствие объектов основным нормативам по безопасности.
Работа, связанная с составлением проекта, проводится только специализированными фирмами, которые имеют необходимые разрешения на осуществление данных рабочих процессов.
Необходимо постоянно проводить расчеты системы на прочность – устанавливать оптимальный уровень давления, постоянно проверять общее температурное расширение, параметры веса и иные показатели, оказывающие влияние на качество производимой работы труб и на безопасность эксплуатации трубопровода.
Проект разрабатывается так, чтобы объект при необходимости подвергнут был всем видам контроля.

Если при составлении проекта возникает нужда в определенных изменениях, все манипуляции согласовываются с организацией, которая занималась составлением проекта. Изменения будут проведены только в случае соответствия требований определенным техническим обоснованиям.

Журналы и бланки

БухгалтерияОхрана труда и техника безопасностиМЧСКадровая работа: Журналы, бланки, формыЖурналы, бланки, формы документов для органов прокуратуры и суда, минюста, пенитенциарной системыЖурналы, бланки, формы документов МВД РФКонструкторская, научно-техническая документацияЛесное хозяйствоПромышленностьГостиницы, общежития, хостелыСвязьЖурналы и бланки по экологииЖурналы и бланки, используемые в торговле, бытовом обслуживанииЖурналы по санитарии, проверкам СЭСЛифтыКомплекты документов и журналовНефтебазыБассейныГазовое хозяйство, газораспределительные системы, ГАЗПРОМЖКХЭксплуатация зданий и сооруженийЖурналы и бланки для нотариусов, юристов, адвокатовЖурналы и бланки для организаций пищевого производства, общепита и пищевых блоковЖурналы и бланки для организаций, занимающихся охраной объектов и частных лицЖурналы и бланки для ФТС РФ (таможни)Журналы для образовательных учрежденийЖурналы и бланки для армии, вооруженных силБанкиГеодезия, геологияГрузоподъемные механизмыДокументы, относящиеся к нескольким отраслямНефтепромысел, нефтепроводыДелопроизводствоЖурналы для медицинских учрежденийАЗС и АЗГСЭлектроустановкиТепловые энергоустановки, котельныеЭнергетикаШахты, рудники, метрополитены, подземные сооруженияТуризмДрагметаллыУчреждения культуры, библиотеки, музеиПсихологияПроверки и контроль госорганами, контролирующими организациямиРаботы с повышенной опасностьюПожарная безопасностьОбложки для журналов и удостоверенийАптекиТранспортРегулирование алкогольного рынкаАвтодороги, дорожное хозяйствоСамокопирующиеся бланкиСельское хозяйство, ветеринарияСкладСнегоплавильные пунктыСтройка, строительствоМетрологияКанатные дороги, фуникулерыКладбищаЖурналы для парикмахерских, салонов красоты, маникюрных, педикюрных кабинетовАрхивыАттракционы

Виды теплосетей для пара и горячей воды

Конструкции подачи пара и горячей жидкости подразделяются с учетом следующих факторов:

  • источника тепловой энергии;
  • вида транспортируемой среды;
  • способа прокладки;
  • проектируемой схемы.

В зависимости от источника тепла различают теплосети:

  • централизованные – энергия вырабатывается на тепловых или атомных станциях;
  • децентрализованные – тепло поступает от автономно работающих котельных.

Согласно виду перемещаемой среды, трубопроводы бывают:

  • водными;
  • паровыми.

Системы, по которым передвигается нагретая жидкость, имеют четное число трубопроводов. Они должны не только доставлять нагретый теплоноситель, но и иметь отвод.

Паровые трубопроводы отличает более сложное конструкционное устройство. Объясняется это тем, что температура пара в них превышает данный показатель у воды. Если при обустройстве такой конструкции были допущены ошибки, то в результате сильного нагрева трубы могут быть деформированы. Также на стенках трубопровода образуется конденсат.

Теплосети в зависимости от способа прокладки делают:

  • надземными (их еще называют открытыми);
  • подземными (скрытыми) – канальными и бесканальными.

Конструкции открытого типа прокладывают, когда требуется обеспечить целостность трубопровода на местности с подвижными грунтами или прокладка выполняется в густонаселенном районе с разветвленной сетью коммуникаций, находящихся под землей.

Согласно ПБ трубопроводы пара и горячей воды обустраивают на основании СНиП. Их монтируют на прочные металлические опоры, способные зафиксировать коммуникации над поверхностью земли.

В зависимости от конструкционных решений все каналы разделяют на:

  • монолитные;
  • лотковые.

Бесканальный монтаж используют чаще всего по причине экономической целесообразности. В данном случае трубы из полиэтилена, поливинилхлорида и т.д. укладывают в заранее подготовленные траншеи.

Виды теплосетей

В зависимости от различных факторов все теплосети, к которым относят трубопроводы горячей воды и пара, подразделяются на виды. Рассмотрим основные факторы, по которым осуществляется разделение этих конструкций:

  • по теплоисточнику;
  • по транспортируемой среде;
  • по типу прокладки;
  • по проектной схеме.

В зависимости от теплоисточника выделяют:

  • централизованные (от тепловой или атомной станции);
  • децентрализованные (от автономных котельных).

Сети ГВС и отопления должны иметь парное количество труб

По транспортируемой среде выделяют следующие типы трубопроводов:

  • водные;
  • паровые.

Конструкции, которые переносят горячую воду, имеют одну отличительную черту — четное количество труб в системе. Это связано с тем, что помимо транспортировки горячей воды, такая система обязательно должна обладать отводом. Кроме этого, трубопроводы, транспортирующие горячую воду, различают по количеству труб (две, четыре и т. д.).

Трубопровод для пара является более сложной системой(с инженерной точки зрения). Это связано с тем, что пар, передвигающийся по ней, нагревается до температуры, которая превышает температуру воды. При неправильном производстве или обустройстве парового трубопровода, трубы могут подвергнуться деформации под воздействием сильного нагрева

Кроме этого, необходимо брать во внимание ещё один фактор — возникновение конденсата на стенках труб. Определение расхода пара по диаметру трубы и давлению проводится с учётом скорости

В случае необходимости этот показатель можно определить по таблице в интернете или высчитать самому.

По типу прокладки все теплосети принято дифференцировать на:

  • надземные (открытые);
  • подземные (скрытые);

Подземные, в свою очередь, подразделяются на:

  • канальные;
  • бесканальные.

Магистрали прокладываются наземным или подземным способом

Надземные конструкции, как правило, прокладывают в тех случаях, когда необходимо обезопасить трубопровод от сейсмически активных (подвижных) подземных грунтов, а также в случаях, когда скрытая прокладка затруднительна из-за густозастроенного района, который уже обладает широкой сетью подземных коммуникаций. Установка трубопровода должна проходить в соответствии со строительными нормами и правилами (СНиП) на надёжные металлические опоры, которые способны фиксировать коммуникацию над землёй по всей её длине.

Подземные (скрытые) магистрали выполняют с учётом СНиП канальным или бесканальным методом. Канальный метод подразумевает прокладку трубу в бетонный канал. Это мероприятие позволяет защитить коммуникацию от температурных и коррозийных воздействий, а также от передвижения грунтов. Все каналы подразделяют по конструктивным особенностям на:

  • лотковые;
  • монолитные.

Прокладка бесканальным методом является самой популярной из-за своей экономической целесообразности. В этом случае происходит укладка труб непосредственно в предварительно подготовленную траншею. Как правило, такой вариант подразумевает использование конструкций из материалов, обладающих отличными антикоррозийными показателями: поливинилхлорид (ПВХ), полиэтилен (ПЭ) и т. д.

Трубопроводы для теплосетей

По водяным и паровым системам перемещают среду, обычно имеющую температуру свыше 115 °C. Избыточное давление в трубопроводе может достигать 1,6 МПа. Выпускают трубную продукцию для таких конструкций в основном из стали. Изделия из нее характеризуются высочайшими показателями прочности и отличаются надежностью в эксплуатации.

Стальные трубы с целью улучшения технических характеристик в отдельных случаях подвергают термической обработке. Благодаря этой технологии, удается успешно справляться с гидроударами в теплоснабжающей системе. В сопроводительной документации производитель труб из стали должен указывать, какой из режимов термообработки был использован при их изготовлении.

Но особая обработка проводится не всегда, она отсутствует:

  1. Если при выпуске трубной продукции были достигнуты необходимые характеристики.
  2. Когда изделия уже подвергались термической обработке в процессе изготовления способом горячей формовки.

При производстве труб для прокладки теплосетей важно добиваться определенных технических характеристик, которые исключат вероятность появления гидроудара (прочитайте: “Что такое гидроудар в трубопроводе – причины и следствия”). Дело в том, что возникновение аварийной ситуации вызовет разгерметизацию конструкции и как следствие, утечку транспортируемого вещества.. Кроме стали для обустройства теплоснабжающих трубопроводов применяют трубы, произведенные из:

Кроме стали для обустройства теплоснабжающих трубопроводов применяют трубы, произведенные из:

  • цветных сплавов;
  • чугуна.

Правила, утвержденные Гостехнадзором, не распространяются на инженерные коммуникации, относящиеся:

  • к I категории, если их наружный диаметр не превышает 51 миллиметра;
  • к системам II, III, IV категорий с величиной внешнего диаметра менее 76 миллиметров.

ПУБЭ трубопроводов пара и горячей воды не относятся к участкам систем, расположенным до места нахождения задвижки парового агрегата, и к временно обустроенным магистралям, которые прокладывают на срок не более одного года.

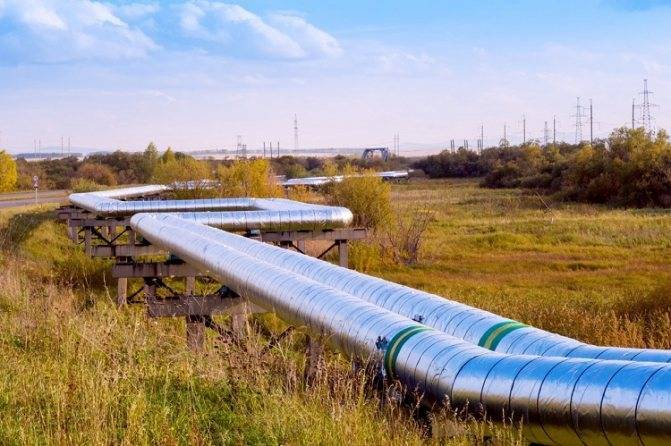

Надземный (открытый) монтаж трубопроводов

В случае, если необходимо провести открытую прокладку коммуникации, транспортирующей горячую воду или пар, необходимо учитывать некоторые строительные нормы и правила. В отличие от скрытого монтажа, открытая установка коммуникации допускает совместное расположение трубопроводов любых категорий.

Такой вариант прокладки, как правило, ограничен планом застройки города и выполняется гораздо реже. Открытая проводка трубопроводных коммуникаций часто используется на территории промышленных предприятий различной направленности.

Такой способ имеет свои преимущества, например, его можно использовать в тех случаях, когда подземный вариант исключается из-за различных факторов. Условия, когда прокладка открытого трубопровода обязательна, таковы:

  • высокий показатель застоя грунтовых вод;
  • сейсмоактивные районы;
  • область вечной мерзлоты.

Очень важным моментом, считается оснащение трубопроводной коммуникации открытого типа необходимой теплоизоляцией. Изоляция, которая расположена на открытой магистрали не испытывает давления почвы, а также не подвергается воздействию влаги и активных химических соединений, что влияет на её эксплуатационный срок и рабочие характеристики.

Помимо этого, стоимость надземной прокладки существенно ниже, чем подземной. В некоторых случаях экономия средств достигает 40%.

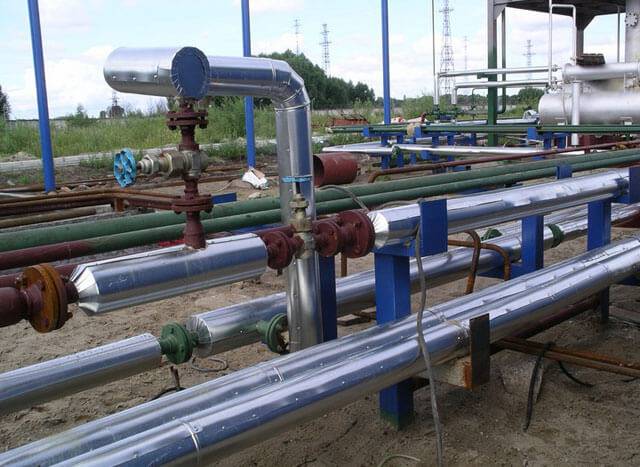

Наземные магистрали требуют утепления, для этого используют различные материалы и изоляцию

Основные правила безопасности трубопроводов

Высокий уровень безопасности в процессе эксплуатации трубопроводов с подающейся горячей водой и паром напрямую зависит от общего качества используемого оборудования, от организованных условий труда, от используемых средств защиты, а также от регулярности проведения специализированных инструктажей.

В процессе задействования трубопроводной системы под достаточно сильным давлением на рабочем объекте обязательно нужно организовать очень пристальный контроль над тщательным и грамотным исполнением установленных правил, касающихся безопасности. Данное требование относится ко всем без исключения лицам, задействованным в процессе обслуживания рабочего места. Сотрудникам должно быть выдано специальное разрешение и проведен инструктаж перед тем, как они приступят к тому или иному рабочему процессу:

  • Момент допуска к работе.
  • Ремонт элементов трубопровода.
  • Переоборудование системы.

Каждый собственник трубопроводной системы должен моментально обратиться к комиссии, если на рабочем участке произошел несчастный случай. При этом до прибытия специалистов на территории должна быть полностью сохранена сложившаяся обстановка. Это позволит сотрудникам организации максимально быстро и точно определить причину возникшей проблемы и предпринять соответствующие меры по ее устранению.

Виды трубопроводов по схеме проектирования

По схемам проектирования все теплосети, в состав которых входят водные и паровые трубопроводы, можно дифференцировать на:

  • магистральные;
  • распределительные;
  • ответвления.

Магистральные трубопроводы не имеют ответвлений, они являются транзитными

Магистральные трубопроводы являются транзитными и не обладают ответвлениями. Перенос среды по таким коммуникациям осуществляется от источника до распределительных систем. Показатель температуры в таких конструкциях колеблется от 90 до 150 °C, а сечение труб бывает от 525 до 1020 мм.

Распределительные системы транспортируют тепло от магистральных коммуникаций до конечного потребителя (в дома и квартиры). Показатели диаметра таких трубопроводов доходят до 525 мм, а температура колеблется от 85 до 110 °C.

Ответвления — это сегмент теплосети, который стыкует тепловой пункт с магистральным трубопроводом или жилую постройку с распределительной системой.

Меры по обеспечению безопасности

Чтобы избежать подобных проблем, требуется предпринимать специальные меры для обеспечения безопасности. Сюда можно отнести проектировочные и строительные процессы, проведение контроля, организационные мероприятия.

Особое внимание уделяется проектно-строительных операциям. Здесь профессионалы проводят расчеты и выбирают оптимальную схему будущей конструкции

Принимаются во внимание такие факторы, как:

  • Метод прокладки труб.
  • Система дренажной системы.
  • Наличие несущих конструкций и теплоизоляции.
  • Качество запорной арматуры.

Обращается внимание на особенности и размещение труб. Они должны быть расположены так, чтобы обеспечить максимально высокий уровень безопасности, а также удобство проведения установочных и ремонтных операций

Перед запуском системы трубопровода проводятся специализированные испытания. Это необходимо для проверки системы на предмет соответствия установленным нормативам.

Что касается сотрудников, которые занимаются обслуживанием подобных объектов, то они должны проходить обязательное медицинское освидетельствование на общее состояние здоровья. Каждый специалист инструктируется по основным правилам безопасности, после чего получает на руки специальный допуск.

Только наличие квалифицированных знаний, а также организация соответствующего контроля над всеми элементами трубопровода, над отсутствием дефектов позволит поддержать требуемый уровень качественного контроля в системе, подающей горячую воду или пар.

Категории трубопроводов по Правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды Госгортехнадзора

Среда

Рабочие параметры среды

температура °С

Давление (избыточное) МПа

а) Перегретый парб) Перегретый парв) Перегретый парг) Перегретый пард) Горячая вода, насыщенный пар

>580>540—580>450-540≥450>115

Не ограниченоНе ограниченоНе ограничено>3,9>8.0

а) Перегретый парб) Перегретый парв) Горячая пода, насыщенный пар

>350—450>350>115

<3,92,2-3,93,9-8,0

а) Перегретый парб) Перегретый парв) Горячая вода, насыщенный пар

>250-350≤250>115

≤2,21,6-2,21,6—3,9

а) Перегретый и насыщенный парб) Горячая вода

>115—250>115

0,07—1,6≤1.б

Правила Госгортехнадзора не распространяются на:

  1. трубопроводы, расположенные в пределах парогенератора;
  2. сосуды, входящие в систему трубопроводов и являющиеся их неотъемлемой частью;
  3. трубопроводы первой категории с наружным диаметром менее 51 мм и трубопроводы остальных категорий с наружным диаметром менее 76 мм:
  4. сливные, продувочные и выхлопные трубопроводы;
  5. пароперепускные трубопроводы в пределах паровых турбин и отбора пара от турбины до задвижки;
  6. трубопроводы атомных электростанций и реакторов;
  7. трубопроводы, изготовленные из неметаллических материалов.
  1. паропроводов от парогенераторов — давление и температуру пара по их номинальным значениям на выходе из парогенератора (за пароперегревателем);
  2. паропроводов от турбин, работающих с противодавлением,— максимально возможное давление в противодавлении, предусмотренное техническими условиями на поставку турбины, и максимально возможную температуру пара в противодавлении при работе турбины на холостом ходу;
  3. паропроводов от нерегулируемых и регулируемых отборов пара от турбины — максимально возможные давление и температуру пара в отборе;
  4. паропроводов от редукционных и редукционно- охладительных установок—максимальное давление и температуру редуцированного пара, принятые в проекте установки;
  5. трубопроводов питательной воды после деаэраторов— номинальное давление воды с учетом гидростатического давления столба жидкости r температуру насыщения в деаэраторе;
  6. трубопроводов питательной воды после питательных насосов и подогревателей высокого давления (ПВД) —наибольшее давление, создаваемое в напорном трубопроводе питательными насосами при закрытой задвижке и максимальном давлении на всасывающей линии насосов, и максимальную расчетную температуру воды за последним подогревателем высокого давления. При применении питательных насосов с турбоприводом и электронасосов с гидромуфтой—1,05 номинального давления насоса, поршневых насосов— 1,2 номинального давления в парогенераторе;
  7. подающих и обратных трубопроводов водяных тепловых сетей — наибольшее давление воды с учетом работы насосных подстанции на трассе и рельефа местности и максимальную температуру воды в подающем трубопроводе.

Категория трубопроводов

Рабочие параметры среды

давление (не избыточное), МПа

температура °С

1234

Независимо2,5-6,41,6-2,5<1,6

350-700250—350 и —70-0 120—250 и —70-0<120

Категория трубопровода, определенная по рабочим параметрам среды (при отсутствии на нем устройств, изменяющих эти параметры), относится ко всему трубопроводу независимо от его протяженности.

При определении категории трубопроводов в случаях, когда давление и температура протекающей среды отличны от приведенных в табл. 1-1. исходят из наибольшего параметра.

Если трубопровод по давлению соответствует категории 3а, а по температуре — 2б, то этот трубопровод относят к категории 2б. Если например, температура среды в трубопроводе 450°С, а давление среды 3,9 МПа, то его относят к категории 1в.

Согласно СНиП III-Г.9.62 трубопроводы горючих газов и жидкостей также подразделяются на четыре категории, приведенные в табл. 1-2.

Трубопроводы, транспортирующие сжиженные газы, классифицируются с отнесением на одну категорию выше приведенной в табл. 1-2.

Арматура и прочие элементы трубопроводов

Согласно нормативной документации все коммуникации, относящиеся к теплосетям, следует оснащать запорной и регулирующей арматурой и необходимыми измерительными устройствами.

При этом их настройка должна соответствовать требуемым параметрам. К примеру, уровень давления в защитном устройстве не может превышать расчетную величину более, чем на 10%. В случае функционирования трубопровода на пониженном давлении нужно настраивать предохранительные приборы в соответствии с условиями эксплуатации объекта.

Важным моментом является оснащение защитных клапанов отводящими элементами, чтобы имелась возможность при срабатывании защиты перенаправлять среду. Отводящие коммуникации необходимо изолировать на случай сильных морозов и оснастить конструкцией для слива конденсата. На корпусах всей арматуры должны присутствовать соответствующие обозначения.

Маркировка содержит:

  • товарный знак компании-производителя;
  • размер диаметра (Ду) условного прохода;
  • нормативную величину давления и температуры перемещаемой среды;
  • направление передвижения пара или воды;
  • марку стали.

ПБ 03-75-94 Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды (с Изменением N 1)

ПБ 03-75-94УТВЕРЖДЕНЫ постановлением Госгортехнадзора России от 18.07.94 N 45 ВНЕСЕНЫ от 13.01.97 г.1.1.1. Настоящие Правила устанавливают требования к проектированию, конструкции, материалам, изготовлению, монтажу, ремонту* и эксплуатации трубопроводов**, транспортирующих водяной пар с рабочим давлением*** более 0,07 МПа (0,7 кгс/см

) или горячую воду с температурой свыше 115 °С.

Основные термины и определения приведены в приложении 1.____________* Требования к монтажу и ремонту те же, что и требования к изготовлению. ** Редукционно-охладительные устройства (РУ, РОУ, БРОУ) и коллекторы являются частью трубопроводов и должны соответствовать требованиям настоящих Правил.*** Здесь и далее указывается избыточное давление.1.1.2.

Особенности трубопроводов для теплосетей

Транспортируемая по таким трубопроводам среда, как правило, имеет температуру выше 115 °C. Показатель избыточного давления в системе может доходить до 1,6 МПа. Трубы для таких сетей выполняются из разных материалов, но лидирующие позиции занимает использование стали. Стальные трубы обладают высокими показателями прочности и надёжны в использовании. Для того, чтобы улучшить их технические характеристики, в большинстве случаев стальные изделия проходят термическую обработку. Такая процедура снижает последствия гидроудара в системе. В документации обязательно должен быть пункт, повествующий о том, какой режим термической обработки использовался при создании труб.

В некоторых случаях термическая обработка не проводится. Это происходит по таким причинам:

  • в случае, если необходимые технические характеристики уже достигнуты в процессе изготовления труб;
  • если труба уже прошла термическую обработку при изготовлении с помощью горячего формообразования.

Очень важно добиться нужных технических характеристик, чтобы исключить возможность возникновения гидроудара. Эта аварийная ситуация приводит к разгерметизации системы, в результате чего происходит утечка транспортируемой среды (воды, пара)

Помимо стальных сплавов, для производства водяных и паровых трубопроводов используют следующие материалы:

  • чугун;
  • цветные сплавы.

В сетях, работающих под высокими температурами, чаще всего используются стальные трубы

Правила Государственного технического надзора не принято распространять на коммуникации, которые относятся к I категории с показателем наружного диаметра меньшим, чем 51 мм и конструкции II, III, IV категории с показателями наружного диаметра менее 76 мм. Кроме этого, под эти правила не подпадают трубопроводы, расположенные до задвижки парового котла и временные магистрали, прокладываемые на короткий срок (до 1 года).

Общие положения

1.1. Ответственный за  исправное  состояние  и  безопасную  эксплуатацию трубопроводов  назначается  руководством  предприятия  (организации) – владельца трубопроводов. Номер и дата приказа о назначении ответственного лица должны  записываться  в  паспорт трубопровода до его регистрации в территориальных органах Госгортехнадзора России, а также каждый раз после назначения нового ответственного лица.

1.2. Ответственный за исправное  состояние  и  безопасную  эксплуатацию трубопроводов назначается из числа специалистов,  прошедших  проверку знаний в соответствии с “Положением о порядке подготовки и аттестации работников  организаций,  эксплуатирующих  опасные  производственные объекты, подконтрольные Госгортехнадзору России”, утвержденным Постановлением Госгортехнадзора  России от 11.01.99 N 2,  зарегистрирован- ным Минюстом России от 12.02.99 за N 1706.

1.3. Ответственность за исправное состояние и безопасную эксплуатацию трубопроводов должна быть возложена на руководящего работника, которому непосредственно подчинен персонал, обслуживающий трубопроводы.

1.4. На время отсутствия ответственного за исправное состояние и безопасную эксплуатацию трубопроводов (отпуск,  командировка,  болезнь) исполнение его обязанностей должно быть возложено приказом по организации на другого специалиста, прошедшего проверку знаний “Правил устройства и безопасной эксплуатации трубопроводов пара  и  горячей воды”. При этом запись в паспорт трубопровода не делается.

1.5. Владелец трубопроводов обязан обеспечить ответственного за исправное состояние  и  безопасную  эксплуатацию  трубопроводов  всем комплектом  нормативно – технической  документации  (правилами, циркулярами, информационными письмами, инструкциями и др.).

1.6. Владелец трубопроводов обязан обеспечить ответственного за исправное состояние и безопасную эксплуатацию  трубопроводов  необходимыми материальными средствами для выполнения им своих обязанностей (спецодеждой, приборами и инструментами, канцелярскими принадлежностями и др.).

1.7. Настоящая Инструкция разработана на основании Федерального закона “О промышленной безопасности опасных производственных объектов”, утвержденного Указом Президента Российской Федерации 21.07.97 N 116-ФЗ, “Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды”, утвержденных Госгортехнадзором России 18.07.94, с изменениями и дополнениями, утвержденными Госгортехнадзором России 13. 01.97, и “Правил организации и осуществления производственного контроля за соблюдением требований промышленной безопасности на опасном производственном объекте”, утвержденных Постановлением Правительства Российской Федерации 10.03.99 N 263.

Книги

Нормативные правовые актыОбщественные и гуманитарные наукиРелигия. Оккультизм. ЭзотерикаОхрана труда, обеспечение безопасностиСанПины, СП, МУ, МР, ГНПодарочные книгиПутешествия. Отдых. Хобби. СпортНаука. Техника. МедицинаКосмосРостехнадзорИскусство. Культура. ФилологияДругоеКниги издательства “Комсомольская правда”Книги в электронном видеКомпьютеры и интернетБукинистическая литератураСНиП, СП, СО,СТО, РД, НП, ПБ, МДК, МДС, ВСНГОСТы, ОСТыЭнциклопедии, справочники, словариДомашний кругДетская литератураУчебный годСборники рецептур блюд для предприятий общественного питанияЭкономическая литератураХудожественная литература

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
