Укладка электрического теплого пола — особенности установки

К каким последствиям могут привести ошибки при монтаже ЭТП

К самым частым ошибкам самостоятельного монтажа ЭТП относятся:

Приобретение лишних материалов. Так случается, когда человек берет в расчет общую площадь комнаты. Нужно учесть только ту, которая служит основой для пола с подогревом. В расчет не берут пол, который занят мебелью, тяжелой бытовой техникой.
Запрещается разрезать кабель в нагревательном мате

Важно составить план укладки так, чтобы мат использовался полностью. Лучше оставлять небольшую часть пола незакрытой.
Запрещается включать пол со стяжкой до момента его полного просыхания

Это спровоцирует неравномерность просыхания, образованию пустот и трещин.
Кабель запрещено класть без предварительного выравнивания и очищения чернового пола. Рекомендуется обрабатывать основу грунтовкой для предотвращения оседания пыли и формирования воздушных карманов по периметру камера. Это способствует его сильному перегреву.
Температурный датчик устанавливается в гофре, чтобы иметь доступ к нему для ремонта и замены.
Важный этап перед началом эксплуатации – измерение сопротивления. При обнаружении отклонений рекомендуется обратиться к профессионалу для исправления проблемы.
Для выполнения в будущем перестановки мебели или ремонта следует сохранить схему кладки ЭТП. Для этого достаточно сфотографировать пол до момента заливки цементом.


Возможные ошибки монтажа

Удачные примеры и варианты

Главной задачей является выбор подходящего варианта системы по энергозатратности, по способу монтажа и по имеющимся средствам.

Одним из удачнейших вариантов тёплого пола является сверхтонкий пол, который крайне распространён сегодня за рубежом и с некоторого времени стал популярным и у нас. Сегодня это одна из лучших разработок из всех имеющихся ныне разновидностей электроотопления.

Так, теплые полы серии «Теплолюкс» MiNi, включают тонкий (диаметром 3 мм) нагревающий проводник, крепящийся на стеклосетке шириной 50 см, с шагом 5 см. Концы проводника посредством особых муфт соединены с монтажными концами длиной около 4 м, использующимися для подсоединения мата к термостату. Обычный комплект включает термостат с возможностью установки желаемых режимов нагрева. По заказу изделие также оборудуется термостатом «Теплолюкс PRO» с программным обеспечением для задания системе суточной или недельной программы температурного режима.

Эта разработка по своим эксплуатационным качествам значительно лучше обычных систем по ряду следующих аспектов:

  • Такие конструкции устанавливаются исключительно без «мокрых» процедур и производятся в виде матов, которые не требуют сборки. Их просто размещают на поверхности без заливки бетоном, и сразу же укладывают сверху на пол полотно покрытия. Тем самым существенно сокращается монтажное время (при обычной бетонной заливке процедура затягивается на недели);
  • Решение о монтаже таких полов может быть принято практически на любых этапах ремонта, что невозможно с обычным теплым полом, который надо монтировать уже на этапе отделки вчерне. Сверхтонкие схемы используются для сохранения одинакового уровня пола;

  • Приобретать такие маты можно самостоятельно, не боясь ошибиться в параметрах, поскольку их мощность просчитана с определённым запасом. Сам ход монтажа не требует высокого профессионального мастерства. В эксплуатации они очень надёжны и при повреждении фрагмента он просто подлежит замене;
  • По стоимости такой пол сравним с обычным, поскольку, если к стоимости обычного оборудования приплюсовать стоимость качественного монтажа, включив туда и расходы на стяжку, полученная цена будет примерно равна цене всей сверхтонкой системы. Выигрыш в качестве и долговечности очевиден;

  • Указанному изделию не страшны перегрузки, поскольку в нём использован новейший материал — фторопласт, создающий достаточный резерв прочности при перегреве системы;
  • Применение сверхтонкого варианта изделия возможно практически вплоть до непосредственной и окончательной укладки покрытия на пол.

О том, какие плюсы и минусы электрического теплого пола под плитку, смотрите в следующем видео.

Преимущества и недостатки теплого водяного пола

Система водяного теплого пола представляет собой нагретый теплоноситель, проходящий по трубам, которые установлены в полу. Прежде чем вы решитесь на проведение монтажа системы, нужно рассмотреть все ее достоинства и недостатки. Возможно, взвесив все минусы и плюсы, вы поймете, что результат не стоит вашего труда либо, наоборот, еще больше уверитесь в том, что установка этой системы – идеальное решение в вашем доме. Преимущества:

  1. Экономичность. Обустройство водяного пола в частном доме приведет к снижению электропотребления примерно на 20 % благодаря невысокой температуре теплоносителя (от +30 °C до +50 °C).
  2. Комфорт. Равномерный прогрев дома по всей площади позволит создать оптимальную для человека температуру (около +22 °C на уровне ног и примерно +18 °C на уровне головы). По полу будет комфортно ходить босиком.
  3. Безопасность эксплуатации. Нагревательная система скрыта, что делает ее абсолютно безопасной – исключаются риски ожогов и травм при контакте с теплоносителем.
  4. Длительная эксплуатация. При правильно проведенном монтаже срок эксплуатации системы составит около 40 лет.

Система водяного теплого пола

Но нет ничего идеального. Проведение монтажа своими руками – довольно трудоемкий и сложный процесс, поскольку конструкция системы представляет собой «бутерброд» из нескольких слоев с разным наполнением. При неправильно проведенной установке вероятна протечка. В этом случае придется удалять напольное покрытие, убирать стяжку и проводить ремонт. Также система водяного теплого пола, к сожалению, не может использоваться как единственный источник тепла в частном доме. Лучше всего дополнить систему отопления радиаторами либо другими отопительными приборами.

https://youtube.com/watch?v=b1doyL6EwWs

Кабельный тёплый пол для ванной

Как мы уже говорили, систему «тёплый пол» можно уложить фактически в любом помещении квартиры, но для ванной он особенно необходим. Во время принятия душа зимой ступни человека перемещаются по холодному кафелю, что вызывает определённый дискомфорт и не только это, но и возможность поражения простудой. Керамическая плитка считается основным видом напольного покрытия для ванной. Этот материал всегда холодный, но его можно подогреть до определённой температуры.

Принцип работы

Кабельный тёплый пол начинает работать после включения терморегулятора на определённую температуру. После подключения системы к электросети начинается прогрев кабеля, который передаёт тепло стяжке и плитке. Расход электроэнергии зависит от выставленной температуры, но для быстрого прогрева поверхности регулятор нужно выставить ближе к максимальному положению, затем установить необходимые показатели. Выделяющееся тепло отобьется от подложки и начнёт прогревать стяжку, а затем кафель. Через некоторое время напольное покрытие станет тёплым и комфортным для перемещения.

Подготовка основания

Укладывать кабель можно и своими руками, но первым этапом подобных работ будет тщательное выравнивание основание. Дело в том, что обогревательные элементы необходимо укладывать на идеально ровную поверхность. Кроме этого базовый слой очищают от мусора и строительного инструмента, удаляют все присутствующие загрязнения.

Если базовая поверхность по каким-либо причинам оказалась неровной, то необходимо удалить все бугры перфоратором или другим инструментом. Ямы, трещины и сколы заполняют цементно-песчаным раствором, при необходимости проводится выравнивание основания с использованием стяжки. Если базовый слой состоит из деревянных досок или листов фанеры, все неровности тоже скрывают при помощи быстросохнущих смесей.

Выравнивание чернового пола предотвращает поломки отопительной системы во время эксплуатации. Проложенный кабель может упираться в бугры или впадать в ямы, что приведёт к перебоям подачи напряжения. Замечено, что подобные поломки устранить достаточно таки сложно.

После того, как базовый слой выровнен стяжкой, можно приступать к укладке подложки или утеплителя (обычно для этой цели используется пенофол). Этот материал играет огромную роль в конструкции тёплого пола, его поверхность отбивает тепловые лучи в нужную сторону, делая процесс обогрева более экономным. Пенофол выполняют в виде самоклеющийся прокладки с фольгированным покрытием до 14 микрометров толщиной. Подобное изделие отличается минимальным коэффициентом теплопроводности, который равняется 0,05 Втм*С.

Рассматриваемый материал поставляется в строительные магазины в рулонах, он укладывается на поверхности основания таким образом, чтоб фольга была направлена к верху (отбивает тепловые лучи). Места стыкования полотнищ проклеивают строительным скотчем. При работе с пенофенолом делают отступы от стен и углов помещений в пределах 5-10 сантиметров.

Укладка кабеля

После укладки подложки можно переходить к следующему этапу работ, монтажу кабеля. Этот элемент укладывается на монтажную ленту, которую предварительно закрепляют на базовой поверхности. Некоторые производители могут поставлять на рынок готовые конструкции, в которых нагревательные кабели уже установлены в каркас с определённым шагом. Такие изделия поставляются в строительные магазины в виде рулонов.

Монтажная сетка может поставляться и отдельно от кабеля. Подобный конструкционный элемент повышает прочность всей системы, даёт возможность укладывать проводники с определённым шагом в зигзагообразном направлении. В большинстве случаев расстояние между витками выбирается кратным 20-25 сантиметров.

Установка терморегулятора и подключение

Далее необходимо установить в системе «тёплый пол» терморегулятор и соединить все детали. Такой прибор как датчик температуры устанавливается в любом удобном месте за пределами ванной комнаты. Терморегулятор обычно монтируют на высоте 30 сантиметров от поверхности пола, он соединяется с нагревательными элементами при помощи провода, который устанавливают в гофрированную трубку.

Согласно отзывам пользователей, многие отдают предпочтение установке электрического теплого пола под плитку. Решение можно считать правильным, поскольку электрический пол хорошо совместим с большинством видов напольных покрытий и в частности, под керамическую плитку, керамогранит, натуральный камень.

Проверка при возникновении неисправности

В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.

Отсутствие нагрева по всей площади пола

В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.

Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.

Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.

На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:

Температура нагрева теплого пола не регулируется

Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:

  • неисправность в цепях регулятора температуры;
  • неисправен датчик температуры.

Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:

Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.

С этим читают

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

  • монтаж трубы по схеме змейка»
  • укладка трубопровода по схеме улитка;
  • комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Видео

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Watch this video on YouTube

Виды труб

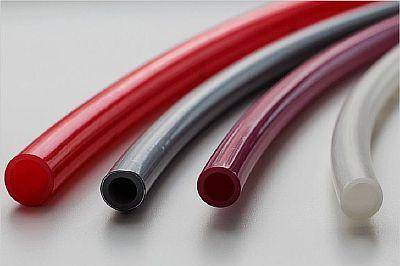

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить – узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

  • бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
  • маркировку;
  • сертификат соответствия на продукцию;
  • учитывать коэффициент теплового расширения труб;
  • стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

  • со схемой расположения водяного тёплого пола;
  • с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

  • 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
  • 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Какие известные разновидности электрических полов существуют

Современный рынок материалов для строительства представляет своим потребителям три различных электро-пола:

  1. Пленочные.
  2. Нагревательные кабели.
  3. Нагревательные маты.

Пленочные электрические полы еще называют инфракрасными. С их помощью можно за считанные часы провести раскладку обогрева и не уменьшить объем комнаты. Такой вид пола станет обеспечением быстрого роста температур в любой комнате.

Традиционно установка пленочного пола начинается с планирования раскладки инфракрасных пластин в помещении. Не забывайте убрать из общей площади, площадь занятую мебелью. А теплоотражающий материал должен располагаться по периметру всего помещения.

Если такой пол будет использоваться как главная система обогрева, то размер покрытия обязан составлять не меньше чем 70 %. В виде дополнительного – будет достаточно 45%, от общей площади.

Нужно запомнить, что размер полос пленочных полов обязан быть не более 7 метров – если ширина в 1 метр; 10 метров – 0,8 метра; 13 метров – ширина 0,5 метра.

Разрезаются полосы пленочного пола строго по указанному месту разреза, и укладываются медными элементами вниз. Нужно обязательно избегать перекрытий соседних участков, а по окончанию раскладки скрепить полосы между собой специальным скотчем, применяемым в строительстве.

Нагревательные кабели отличаются от других видов своей большой линейной мощностью. Именно из-за этого он обязан быть расположен в слое цементной стяжки толщиной около 5 сантиметров. Для укладки таких электрических полов требуется определенная степень квалификации, а сама система пригодна к использованию не менее чем через месяц.

Маты для обогрева имеют маленькую мощность, поэтому их можно размещать в слоях плиточного клея прямо под плиткой из керамики. Поскольку электро-кабель закреплен на сетке из пластика, установка такого вида теплого пола не представит большого труда, и ее можно выполнить самостоятельно. Необходимо для этого просто разложить нагревательные маты на напольной поверхности, придавая им необходимую форму, разрезая сетку, но не сам кабель.

Смонтированная конструкция готова к использованию уже через пару дней после абсолютного высыхания клея. Расположение матов непосредственно под плитами даст возможность достичь эффекта «теплых полов» за очень короткий промежуток времени.
