Преимущества использования саморегулирующего греющего кабеля для канализации

Обогрев водостоков

Для водостоков можно применять те же греющие кабели как и  для канализационных каналов. Отличаться такие линии будут только мощностью.

Водосточные трубы реже утепляют, к тому же их диаметр больше, чем у канализационных. Чтобы растапливать в них лед, нужен нагревательный шнур, линейная мощность которого должна быть 30-50 Вт/м. Обогрев труб водостока с помощью шнура осуществляется для растапливания льда на водостоке и кровле.

Канализационные трубы, как и любые другие, подвержены промерзанию в холодный период года. Их так же нужно утеплять. Однако, линейная мощность нагревательного шнура должна быть такой же, как и для водосточных труб. Провод устанавливается методом наружного монтажа, внутренний не используется. Кроме того, греющий кабель может применяться для разогрева соленой воды. Мощные модели используются на промышленных предприятиях.

Подключение к сети

Так как Вы только изучаете, как сделать электрический обогрев водопроводных труб, на этапе крепления мы не рассказали об одном очень важном нюансе, на котором остановимся сейчас – изоляция конца проводника. Для этого используется термоусадочная трубка, которая надежно защитит жилы от попадания влаги. Также для подключения гибкого обогревателя нужно соединить греющую часть с так называемой «холодной»

Все этапы подключения рекомендуем наглядно просмотреть на видео:

Также для подключения гибкого обогревателя нужно соединить греющую часть с так называемой «холодной». Все этапы подключения рекомендуем наглядно просмотреть на видео:

Монтаж наконечника и соединение двух участков

Как правильно разделать саморегулирующийся проводник

Для экономичной и безопасной работы обогрева водопровода рекомендуем также подключить два устройства: УЗО и терморегулятор. Первое устройство защитит систему обогрева от утечек тока, а второе позволит регулировать температуру нагрева через термодатчик. Важный нюанс – при подключении датчика к термостату нужно учитывать, что большинство моделей исправно работают только в том случае, если протяженность водопровода не превышает 50 метров (это лучше уточнить уже по месту в магазине).

Критерии выбора кабеля

Подбор греющего кабеля по всем правилам предусматривает учет нескольких критериев:

  • конструктивные особенности;
  • тип внешней изоляции;
  • температурный класс;
  • сечение водопроводной трубы;
  • мощность;
  • производитель.

Внешне этот вид продукции мало отличается друг от друга, но разные марки кабеля имеют свои индивидуальные характеристики. Они различны, что можно хорошо проследить при подробном рассмотрении каждого критерия.

Критерий #1 — особенности конструкции кабеля

Прежде всего, при выборе следует уделить внимание конструктивным особенностям греющего шнура. Так, саморегулирующийся кабель, кроме двух медных токопроводящих жил и матрицы, может иметь изоляцию, оплетку, наружную оболочку

Оплетка повышает механическую прочность изделия. Если на термокабеле ее нет, это изделие эконом класса.

Функционирование саморегулирующегося кабеля осуществляется за счет того, что величина электрического сопротивления матрицы адаптируется под температуру окружающей среды. Когда холодно, оно уменьшается, а величина тока растет

Присутствие на рынке саморегулирующегося кабеля, не оснащенного медной оплеткой, а также наружной изоляцией, нередкое явление. Это снижает безопасность изделия, надежность и противоречит общепринятым нормам. Фактически это не кабель, а только его заготовка.

Критерий #2 — внешняя изоляция провода

Вид внешней изоляции также имеет большое значение. Для защиты домашнего водопровода вполне подойдет изолирующий слой, выполненный из полиолефина.

Для производственных условий больше подойдет фторполимер в качестве внешней изоляции. Для прокладки кабеля в трубе нужна изоляция из фторопласта.


Чтобы улучшить характеристики греющего кабеля, увеличивают толщину наружной изоляции и никелируют медную оплетку. Материал изоляции должен обладать повышенной стойкостью к влаге и ультрафиолету

Есть рекомендации и относительно толщины изоляции в зависимости от диаметра трубы. При его величине 15 или 20 мм оптимальная толщина изолирующего слоя — 20 мм. Для сечения 25 и 32 мм оптимальная толщина изоляции 30 мм. Для водопроводных труб сечением 40, 50, 65 мм толщина изоляции должна равняться диаметру изделия.

Критерий #3 — температурный класс кабеля

Температурный класс является следующим по важности оценочным показателем при выборе греющего кабеля. Изделие низкотемпературное может прогреться до 65 °C при удельной мощности нагрева максимум 15 Вт/м

Такое изделие больше подойдет для трубопровода небольшого сечения.

Термокабель, нагревающийся до 120 °C, с максимальной мощностью 33 Вт/м относится к среднетемпературным. Его используют для труб среднего диаметра.

Кабель, нагревающийся до 190 °C, при мощности от 15 до 95 Вт/м, для домашнего водопровода лучше не использовать вовсе. Его применяют в промышленных условиях, где проложен водопровод большого диаметра.

Критерий #4 — выбор по мощности

Важно, при выборе термокабеля исходить из величины сечения водопроводной трубы и по ней выбирать подходящую мощность. Специалисты рекомендуют ориентироваться на следующие параметры:

Специалисты рекомендуют ориентироваться на следующие параметры:

  • диаметр трубопровода 1,5-2,5 см — мощность 10 Вт/м;
  • 2,5-4 см — 16 Вт/м;
  • 4-6 см — 24 Вт/м;
  • 6-8 см — 30 Вт/м;
  • Более 8 см — 40 Вт /м.

Выбор мощности невозможен и без учета материала трубы. Если она выполнена из полимеров, то кабель по мощности не должен выходить за пределы 17 Вт/м. Иначе водопровод может выйти из строя из-за перегрева.

Последний критерий — производитель кабеля. Лучше заплатить немного дороже, но зато система будет работать, как часы.

О том, как подобрать греющий кабель для защиты канализационных трубопроводов, узнаете из следующей статьи, прочитать которую мы настойчиво советуем.

Принцип работы кабеля и основные виды

Существует два вида таких изделий: резистивный и саморегулирующийся. Каждый из них имеет свои особенности, поэтому требует отдельного  рассмотрения.

Первый тип. Резистивный ГК

Резистивный кабель состоит из металлической жилы, которая заключена в изоляцию:

  • прокладывается греющий кабель для водопровода снаружи трубы или внутри нее (подробнее: “Как укладывают греющий кабель для водопровода внутри трубы и какой для этого подходит лучше”);
  • температурные датчики монтируются на поверхности трубы;
  • если температура падает ниже установленного уровня обогрев включается автоматически: тепло передается проводниками, нагретыми электрическим током;
  • система автоматически отключается после того, как достигается температура, соответствующая заданному уровню.

Второй тип. Саморегулирующийся ГК

Саморегулирующийся греющий кабель для трубопроводов создан в качестве альтернативы первому типу. Некоторые виды современных труб, предназначенных для наружных коммуникационных сетей, в том числе ИЗОПЭКС, комплектуются такой системой (саморегулирующимся ГК).

Это изделие представляет собой несколько проводников, заключенных в оболочку из полимера и чутко реагирующих даже на незначительные температурные колебания. Такая чуткость достигается за счет изменения сопротивления: понижение температуры его уменьшает, из-за чего система начинает автоматически увеличивать выработку электротока и, таким образом, происходит ее нагревание.

К преимуществам саморегулирующегося изделия относятся:

  • надежность изоляции;
  • продолжительный срок эксплуатации (может прослужить 40 лет);
  • экономичность;
  • возможность деления на секции любой длины в процессе монтажа;
  • безопасность использования.

Производители и цены

В настоящее время, выпуском саморегулирующих кабелей занимаются многие производители: Lavita, E&STEC, Raychem, Ensto, ССТ и многие другие. Разнообразный ассортимент позволяет выбрать продукцию, которая подходит для выполнения любых задач.

Продукция фирмы Lavita:

ТипХарактеристики, область примененияЦена, руб
SRL 16-2Без экрана. 16 Вт/пог.м. Для внешней прокладки на глубине свыше 1 метра.160
SRF 16-2CRCС экраном. 16 Вт/пог.м. Для внешней прокладки на глубине свыше 1 метра.240
SRL30-2Без экрана. 30Вт/пог.м. Для монтажа теплого пола и прокладки по воздуху.180
SRF30-2CRС экраном. 30Вт/пог.м. Для монтажа теплого пола и прокладки по воздуху.290
HeatUp 10SeDS2-CFС экраном. 10Вт/пог.м. Для труб с агрессивной средой. С питьевой водой. Способ прокладки – любой. Хим. стойкая оболочка.355
GR40-2CRС экраном. 40Вт/пог.м. Для обогрева кровли. Способ прокладки – любой. Защита от ультрафиолетовых излучений.400
400HeatUp 17LW-24CFС экраном. Для защиты тех.процессов от замерзания. Рабочее напряжение 24V.900

Рекомендации по монтажу

Кабель устанавливают на поверхности цистерны. Для этого на ней закрепляют несущую конструкцию (сетка, жгуты, сварка и другие варианты), на которой монтируется провод. Для этого может использоваться монтажный скотч или хомуты. Если планируется, что бак не будет заполнен полностью, то укладывать обогрев лучше в его нижней части. Траектория рекомендуется змеевидная, с допустимым изгибом.

Как простой в установке и удобный в эксплуатации способ, кабельное отопление практически не имеет конкурентов. Это вариант, который отлично подходит для обогрева всех емкостей до нужной температуры, которые хранятся на улице. Наша компания предлагает широкий выбор моделей греющего кабеля. Инженеры могут помочь выполнить расчет, чтобы сделать вашу систему наиболее эффективной.

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения. Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый (по-другому – саморегулирующийся, «самрег») кабель.

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения. В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.

Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:

Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.

Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.

Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа. Но есть и недостатки:

  • высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
  • фиксированная длина – нельзя ни увеличивать, ни укорачивать;
  • невозможность замены перегоревшего участка – менять придется полностью;
  • невозможность регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3 ºС, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7 ºС энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью. Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, + 3 ºС), кабель начинает нагреваться без постороннего участия.

Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности. Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.

Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который «привязан» к уличной температуре.

Продолжительность работы


наружный метод монтажа

Во время работы греющего кабеля владелец столкнется с меньшим расходом электроэнергии, нежели в случае выполнения ремонта вышедшей из строя канализационной или водопроводной системы. Если резистивный греющий кабель, длина которого составляет 20 м, а мощность – 9 Ватт, будет работать без перерыва в течение дня, то это приведет к расходу около 4,3 киловатт-часов электроэнергии. Сэкономить на использовании кабеля можно, если дополнить его таким устройством, как термореле либо выбрать саморегулирующийся кабель.

Ошибки и предубеждения

Чаще всего проблемы с эксплуатацией греющего провода связаны с точкой зрения, в соответствии с которой водопроводная система может обойтись и без обычного утепления. Основная задача греющего кабеля заключается в предотвращении аварийных ситуаций, которые могут произойти с системой водопровода. При этом он не должен рассматриваться в качестве альтернативы системы теплоизоляции.

Также нежелательно с приходом зимы без перерыва оставлять включенным греющий кабель. Это приведет к серьезному увеличению затрат электроэнергии. Прибегать к такому приспособлению, как греющий кабель следует лишь при возникновении надобности в нем. Также нужно следить за прогнозом погоды: если синоптики обещают резкое похолодание, то рекомендуется заблаговременно включить греющий кабель.

Кабельный обогрев водопроводных труб

Как правило, наружная прокладка труб водопровода и канализации выполняется под землёй на глубине большей, чем отметка промерзания почвы в конкретном регионе. Однако в некоторых случаях не получается проложить трубы на нужной глубине (по причине высокого УГВ или прохождения других подземных коммуникаций). В такой ситуации трубопровод необходимо тщательно утеплить. Однако одного утепления недостаточно, поэтому обустраивается система обогрева труб. Для этого рядом с трубой прокладывается греющий кабель, который не даст транспортируемой жидкости замерзать в зимний период.

Принцип действия и устройство нагревательных агрегатов

Греющий кабель для обогрева канализационных труб представляет собой электрическое проводное устройство с регулируемым сопротивлением. Его значения зависят от наружной и внутренней температуры трубопровода.

Структурно греющий кабель для труб канализации состоит из жил, их защитной оболочки и наружного покрова.

  1. Жилы – главные компоненты изделия. Материалом для их выпуска служат сплавы металлов, имеющие высокие значения электросопротивления.
  2. Защитная оболочка жил. Изготавливается из полимерных композитов с диэлектрическими свойствами. Оборудуется экраном из медной проволоки или сплошной алюминиевой фольги.
  3. Поливинилхлоридный наружный покров. Предохраняет кабель от негативного воздействия внешней среды. Нейтрален к агрессивной химической среде, не допускает образования микроорганизмов. Прочен, надежен, эластичен и гибок.

Обогрев канализации осуществляется за счет тепла, выделяемого проводниками при прохождении через них электрического тока. Температурный эффект распространяется по наружной и внутренней частям водоотвода.

Какие параметры влияют на выбор?

Перед тем как приобрести нужное количество кабеля, необходимо четко определиться, какой тип подойдет именно для ваших нужд. Все разнообразие этого продукта различается по пяти основным признакам:

  • По типу – кабель может быть саморегулируемым либо резистивным. При этом принцип действия у обоих нагревателей одинаковый. Нагрев происходит за счет тока, который протекает по внутренним жилам;
  • По материалу внешней изоляции. От этого критерия зависит возможность применения при тех или иных условиях. Например, для организации системы отопления канализации либо водостоков, необходимо выбирать кабеля с полиолефиновым покрытием. Для кабеля, который будет монтироваться на кровлю или использоваться в промышленных нуждах, где необходима дополнительная защита от воздействия ультрафиолетовых лучей, существует фторполимерная изоляция. Если кабель прокладывается во внутренней полости водопроводных трубы, то лучше выбирать пищевое покрытие, то есть изоляцию из фторпласта. Это предотвратит изменение вкуса воды, что иногда имеет место быть;
  • Отсутствие или наличие экрана (оплетки). Оплетка делает изделие более крепким, устойчивым к различным механическим воздействиям, помимо этого экран выполняет функцию заземления. Отсутствие этого элемента говорит о том, что перед вами товар, относящийся к бюджетной категории;
  • По температурному классу – различают низко-, средне- и высокотемпературные нагреватели. Этот показатель очень важен при обустройстве отопительной системы для водопровода и водостока. Низкотемпературные элементы нагреваются до температуры +65°С, по мощности не превышают 15 Вт/м и пригодны для обогрева труб маленького диаметра. Среднетемпературные проводники нагреваются максимум до +120°С, мощность достигает 10-33 Вт/м, применяются для предотвращения замерзания труб среднего диаметра или для обогрева кровли. Высокотемпературные термокабели способны нагреваться до +190°С и имеют удельную мощность от 15 до 95 Вт/м. Такой тип целесообразно применять в промышленных целях либо при наличии труб большого диаметра. Для бытового применения подобные проводники считаются чересчур мощными и дорогими;
  • По мощности. Мощностные характеристики теплоносителя должны учитываться в обязательном порядке. Если вы подберете проводник низкой мощности, то просто не добьетесь желаемого результата. Превышение необходимого показателя может привести к слишком высокому уровню потребления энергии, что на практике окажется неоправданным. Выбор необходимого уровня мощности в первую очередь зависит от диаметра обогреваемой трубы. Согласно рекомендациям специалистов, для труб диаметром 15-25 мм достаточно мощности в 10 Вт/м, для диаметра 25-40 мм – 16 Вт/м, для трубы размером 60-80 мм – 30 Вт/м, для тех, что превышают 80 мм в диаметре, – 40 Вт/м.

Как провести монтажные работы

Для того чтобы провести обустройство электрического обогрева канализационной системы своими руками, потребуются такие инструменты и приспособления:

  • греющий кабель для труб водоснабжения и канализации;
  • рулетка;
  • щипцы;
  • канцелярский нож;
  • маркер;
  • ножницы;
  • двухсторонний скотч на основе алюминиевой фольги.

Работа проводится в такой последовательности:

  1. Оборачивание трубы специальным скотчем.
  2. Нанесение разметки. Проводятся линии прокладки провода, отмечаются места его крепления.

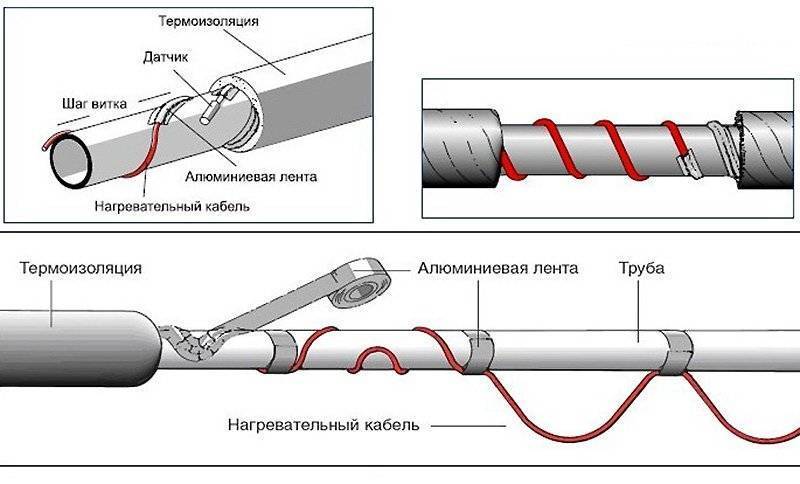

  3. Наложение нагревателя на магистраль в соответствии с разметкой.
  4. Фиксация устройства лентами из алюминиевой фольги.
  5. Оборачивание магистрали изоляционным материалом.

Если прокладывается греющий кабель в канализационной трубе, то необходима предварительная установка тройника. Уже в нем закрепляется зажимная муфта. При прокладке на прямых участках допускается проталкивание провода без дополнительных приспособлений. Его срез должен быть хорошо заизолирован.

В случае возникновения затруднений используется трос или телескопическая рукоятка. С их помощью устройство затягивается в трубу с той стороны, где это сделать удобнее. Можно привязать к нагревателю теннисный мячик и смыть его сильным напором воды. При прокладке кабеля не допускается его перекручивание и изгибание больше минимального радиуса, указанного производителем.

Особенности монтажа кабелей постоянной мощности

Процесс монтажа кабельных изделий, предназначенных для обогрева, не имеет особой трудоемкости в исполнении, но нуждается в применении сложных систем для контроля и управления. На первом этапе кабель закрепляется на поверхности, которую нужно обогреть. Для этого можно использовать термостойкий алюминиевый скотч или другой материал, способный противостоять высоким температурам. На следующих этапах предусматривается снятие внешней силиконовой защиты, устранение резистивной пленки с оголенных зон, монтаж электроизоляционного колпачка, разделение и проведение изоляции контактов.

Обеспечить длительный срок службы кабельным изделиям можно, используя высококачественные продукты, имеющие идеальное техническое состояние. Поэтому перед проведением любых работ необходимо производить проверку на каждом метровом участке, осуществляя его подключение к электрическому питанию.

  • Современные кабельные короба
  • Olmi-Сonnect: металлические кабельные лотки
  • Греющий кабель постоянной мощности
  • Варочные панели AEG
  • Электротовары — основа жизнеобеспечения дома.
  • Как выбрать стабилизатор напряжения для отопительного котла?
  • Как выбрать бесперебойник для дома и офиса
  • Беспроводной интернет в частном доме или на даче
  • Как сберечь энергию в доме Лайфхаки для домовладельца
  • Стабилизатор напряжения «Сатурн»: эксплуатационные преимущества прибора
  • Выключатели Werkel, «думающие» за владельцев дома
  • Как правильно транспортировать кабель
  • Устройства защитного отключения — безопасность людей и оборудования.
  • Особенности выбора качественного кабеля
  • Новинки продукции Курского электроаппаратного завода
  • Вызов мастера-электрика
  • Плюсы и минусы светодиодного освещения в офисах
  • Опора ЛЭП
  • Правила прокладки электрической проводки в деревянном доме
  • Люстры из чешского хрусталя от Элит Богемии
  • Кабельные каналы BR от компании HAGER — полный вперед!
  • Как нужно выбирать светильники для улицы и дома
  • Функциональность и дизайн — плинтусные кабельные каналы от компании HAGER
  • Дизайнерские светильники: светодизайн помещения
  • Качество электрической энергии на предприятии – бороться или смириться?
  • В помощь специалисту: современный подход в построении систем АВР
  • Контактор: сегодня и завтра
  • Прожекторы для уличного освещения
  • Проект электрики коттеджа
  • Обзор и характеристики светодиодных лент
  • Энергосбережение на объектах. Kонденсаторные установки
  • Точность в деталях
  • Энергосбережение в промышленности
  • Рецепты малого электромонтажа: вилки серии Элиум Legrand.
  • Правило Legrand: современный офис – это эффективное освещение каждого квадратного метра.
  • Безопасное и экономичное освещение от компании «Импульс Света»
  • Искусство в каждой детали — люстры от лучших производителей.
  • Преимущества светодиодного освещения и сфера его использования
  • Кабельные системы Quintela
  • «Сосуды» системы энергоснабжения
  • Merten и Gira — немецкие розетки и выключатели
  • DPX3- новое поколение автоматических выключателей Legrand
  • Быстрый и надежный способ присоединения до 40 мВт от ООО ”СпецЭнергоДевелопмент”
  • Применение светодиодных прожекторов
  • Встраиваемые светильники
  • Меры к поощрению энергосберегающих технологий
  • Современное архитектурное освещение городских объектов
  • Реконструкция электросетей и водостоков
  • Многообразие выбора: настольные лампы и торшеры Globo
  • Светильники для подвесных потолков
  • Автоматические выключатели Legrand
  • NEPTUN XP на радиоканале – система защиты от протечек нового поколения.
  • Дизельные электростанции для загородных домов и строительных объектов
  • Как провести монтаж электропроводки
  • Особенности выбора ИБП для домашней электронной техники
  • Системы teleco – современная технология управления светом.
  • Автоматика без условий.
  • Учет и защита под контролем «Энергомеры».
  • Однофазный электросчетчик ЦЭ6807Б «Энергомера»: новый облик — новые достоинства.
  • Приборы учета «Энергомера» — безопасно, надежно, эстетично.

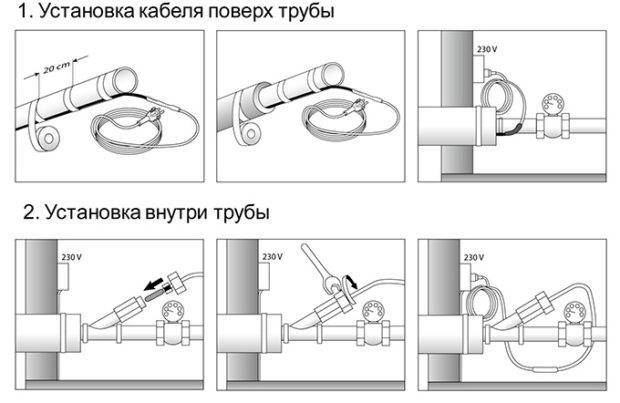

Установка греющего кабеля внутри и снаружи тубы

Смонтировать самогреющий кабель внутри трубы рекомендуют поручить специалистам. Процесс предполагает врезку тройника, через который провод вводится внутрь через муфту. При этом нужно следить, чтобы покрытие кабеля не пострадало при прохождении внутрь.

Монтаж греющего кабеля снаружи по прямойСоставляющие шнура изготавливаются из безвредных материалов, поэтому беспокоиться о качестве воды не придется.

Установка греющего кабеля для канализации снаружи проходит гораздо проще. Провод достаточно прикрепить к трубе с помощью сетки или липкой ленты. Закрепить его можно двумя способами: вокруг и по прямой. Но при этом стоит учитывать, что при спиральной установке эффективность его будет выше, но но и стоимость обогрева возрастет.

Простота наружного монтажа позволяет правильно и быстро установить греющий кабель для канализационных труб. Все работы можно провести своими руками. При установке шнура внутри трубы предельная длина по установленным правилам не должна превышать 60 м, если устанавливается снаружи, то этот показатель равняется 100 м.

Возможные схемы подключения одно- и двух жильных греющих резистивных кабелей а так же саморегулирующего кабеля для канализационной трубы на видео:

Советы и рекомендации

Резистивный кабель подключается через терморегулятор, который должен быть надежным, чтобы не допустить перегрева и выхода из строя нагревательного кабеля. Саморегулирующие кабели в таком устройстве не нуждаются, ведь они самостоятельно, благодаря уникальным свойствам матрицы, регулируют уровень теплового излучения. Для них необходимо подобрать только оптимальную величину мощности для климатических условий конкретного региона.

Специалисты советуют:

  1. Если необходимо произвести монтаж на трубе с разным температурным режимом, то лучше всего применить саморегулирующий греющий кабель. Для резистивного кабеля сложно подобрать разные температурные режимы по всей длине.
  2. При укладке нагревательных кабелей рекомендуется использовать теплоизоляцию для уменьшения тепловых потерь и для экономии электроэнергии.
  3. Не следует допускать перегибов кабеля.
  4. При выборе кабеля учитывается мощность, длина и метод укладки. При спиральном способе укладки необходимую длину следует рассчитать умножением длины водопровода на коэффициент 1,7.

Назначение подогревающего кабеля

Бытует мнение, что при эксплуатации водопроводной системы можно обойтись без ее подогрева. Достаточно только иметь информацию относительно уровня промерзания грунта в месте расположения объекта недвижимости, и на основании этих данных выкопать траншею требуемой глубины.

Обычно эта величина составляет 150 – 170 сантиметров. Трубы, проложенные на данной глубине и соответствующим способом утепленные, не замерзают, поскольку грунт вокруг них имеет плюсовую температуру.

Но далеко не всегда температурный режим превышает ноль градусов. На участках, расположенных поблизости от водоемов часто можно наблюдать залегание грунтовых вод на небольшой глубине. А это означает, что при таянии снежных масс или во время половодья, коммуникации окажутся затопленными, в результате чего их функциональные свойства ухудшатся.

Иногда, когда на улице суровая зима, даже заглубленные участки начинают промерзать. Поскольку проживать в доме без подачи воды в автоматическом режиме становится некомфортно, а иногда и вовсе невозможно, хозяевам приходится оплачивать дорогостоящие аварийные работы.

Но, если трубопровод закопать на полметра и выполнить подключение греющего кабеля, обеспечив ему теплоизоляцию, не возникнет необходимости рыть глубокие канавы. Не следует забывать и о наличии критических зон, особо подверженных влиянию холодного воздуха – это места входа труб в дом.

Если строение возведено на свайно-винтовом фундаменте, тогда под ним проходит открытый участок водоснабжающей коммуникации, который легко утепляется путем прокладки подогревающего кабеля.

Преимущества использования кабеля

Применяя специальный кабель для отогрева канализационного коллектора своими руками, мастер получает массу преимуществ от такого решения:

  • Так, канализационный коллектор находится в рабочем состоянии постоянно, независимо от температуры за окном и интенсивности использования системы канализации.
  • Скорость транспортировки стоков от дома к септику (яме) повышается в разы, что предотвращает застойные явления в трубах.
  • Технологическая консистенция агрессивной среды остается в первозданном состоянии, что ускоряет бактериологическую обработку стоков в септике в зимнее время.
  • Кроме того, на поверхности коллектора будет отсутствовать конденсат, а это значит, что риск появления коррозии внутри коллектора сведен к минимуму.

Достоинства подогрева канализации

Обогрев канализационных труб греющим кабелем изнутри имеет целый ряд преимуществ:

  • Провода, прогревающие изнутри, дают возможность поддержать нужный температурный уровень, чтобы не замерзла жидкость в системе.
  • Высокая безопасность кабелей, протянутых изнутри, и их регуляторов.
  • Такие устройства можно использовать не только изнутри, но и на внешней части магистрали.
  • Простое и удобное применение.
  • Возможность сэкономить электричество за счет автоматического регулятора.

Единственным недостатком приспособлений, устанавливаемых изнутри, называют зависимость от подачи электричества. По этим причинам на важных трубопроводах приходится ставить дополнительные источники, которые придут на выручку при перебоях работы главного источника.

Монтаж греющего кабеля для водопровода: метод утепления снаружи

Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.

Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе

Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.

Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:

  1. Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
  2. Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
  3. Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
  4. На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
  5. Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
  6. Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.

Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии

Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
