Как проводить измерения электронным тестером (мультиметром)

Правила по работе с цифровым мультиметром

Инструкция по применению для чайников, как правильно пользоваться мультиметром dt- 830b, dt-832, dt-838 должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно пользоваться тестером, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Правильно пользоваться моделями мультиметров dt- 830b, dt-832, dt-838 позволяют каждому желающему измерить силу постоянного тока

Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего

Стоит отметить, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли им пользоваться. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Цифровой мультиметр может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Виды электричества

Для обывателей электричество больше знакомо в виде переменного тока (сетевые розетки, освещение) и постоянного тока (батарейки). Привычный для людей комфорт создает в основном переменное электричество, которое отличается от постоянного тока лучшей трансформацией от источника к потребителю. Работу переменного тока хорошо видно на таком осветительном приборе, как люминесцентная лампа, когда в процессе розжига происходит ее мигание и заметно движение из одной стороны в другую заряженных частиц.

Специалисты в основном рассматривают переменный ток, так как он в большем количестве применяется в бытовых системах. Для расчета тока на участке электроцепи системы переменного напряжения применяется закон Ома, а именно, находится ампер (единица силы) по формуле.


Формула для переменного тока полной цепи

Способы измерения силы тока

Метод определения величины силы тока магнитоэлектрическим способом считается наиболее точным, он чувствителен к процессам в цепи, не берет много энергии, но применяется только для цепей постоянного тока.

Электромагнитный способ измерения значения силы тока применяется для переменного электротока и цепей постоянного тока.

Косвенный метод нахождения силы — это когда применяется измерительный прибор напряжения для нахождения его значения на сопротивлении.

В электротехнике силу тока измеряют специальным устройством – амперметром. Для незначительных величин применяется микроамперметр или миллиамперметр, а также гальванометр.


Микроамперметр, миллиамперметр

Сила тока в цепи измеряется амперметром следующим образом: он включается в цепь последовательно в ее разрыв, ток должен пойти через прибор к потребителю, на амперметре будет показываться значение силы тока в цепи в текущее время. В каком месте делать разрыв для измерения силы тока, значения не имеет, можно до потребителя энергии или же после него.


Место разрыва цепи не имеет значения, когда измеряется величина тока

Амперметры могут иметь на шкале значений разную цену деления, это зависит от назначения измерительного устройства. По шкале можно увидеть возможности измерений прибора, по этой причине не рекомендуется его включать в цепь с током, который больше его измерительных возможностей. Правила включения амперметра в цепь постоянного тока:

  • делаем разрыв цепи, последовательно включаем прибор;
  • амперметр имеет клемму (+), на нее подключаем провод со стороны источника (+);
  • на минусовую клемму подключаем провод со стороны источника (-).

Безопасным током для человека определена сила тока, имеющая значение меньше 1 миллиампера, свыше 100 миллиампер может нанести серьезные травмы человеку, значение в несколько ампер смертельно для организма человека. Работая с электричеством, кроме принятых безопасных значений, надо всегда в учет брать личные качества человека и его особенности по отношению к воздействию на него электротока.

Практический способ измерения силы тока

Для практического измерения значения силы тока в сети специалисты рекомендуют сделать удлинитель, который имеет две розетки, внешне он не отличается от промышленных удлинителей, однако розетки соединяются последовательно, а не параллельно, как показано на фото:


Двурозеточный удлинитель

Верхние клеммы розеток соединяются между собой, а на нижние контакты подается напряжение. В одну розетку включаем любой электрический прибор, во вторую — щупы амперметра. Перед тем как вставить щупы в розетку, надо выставить правильный параметр тока на приборе (постоянный или переменный) и убедиться в максимальном значении выбранного параметра тока, как показано на фото ниже:


Клеммы удлинителя


Проверка работоспособности

Из представленного примера видно, что сила потребляемого тока = 0,25 А, если прибор измерений не позволяет сделать отсчет по шкале, надо выполнить расчет. Установленный предел 0,5 А, цена деления шкалы измерений 0,5. Делим на количество делений шкалы, получается 0,005 А, показания прибора — 50 делений, что равняется 0,25 А.


Амперметр

Расчет мощности устройств по току

Зная величину силы тока, можно простыми расчетами определить мощность подключенного к сети потребителя — лампочки, кондиционера, холодильника или телевизора. Для этой цели используем установленный Джоулем и Ленцом закон:


Формула мощности

Сделаем простой расчет на примере автомобильной лампочки с потребляемым током в 5 А. Питание автомобиля 12 вольт, тогда мощность лампочки = 5*12 = 60 ватт. Для стирального агрегата в квартире: напряжение сети 220 вольт, потребляемый ток 10 А по измерительному прибору, тогда мощность = 10*220 = 2200 ватт, или 2,2 кВт.

Механизм эксплуатации тестеров напряжения

Современными производителями в набор рабочих функций добавляются:

  1. Измерение емкости современных конденсаторов.
  2. Частота электрического тока.
  3. Прозвонка диодов.
  4. Звуковой пробник.
  5. Измерение температуры.
  6. Измерение рабочих параметров современных транзисторов.

Примечание! При таком большом наборе рабочих функций у пользователей появляется вопрос о правильном использовании современного мультиметра.

Функциональные особенности

Современный тестер сетевого напряжения оснащен магнитным указателем и специальными шкалами для выполнения измерения. Значения величин таких шкал являются подписанными.

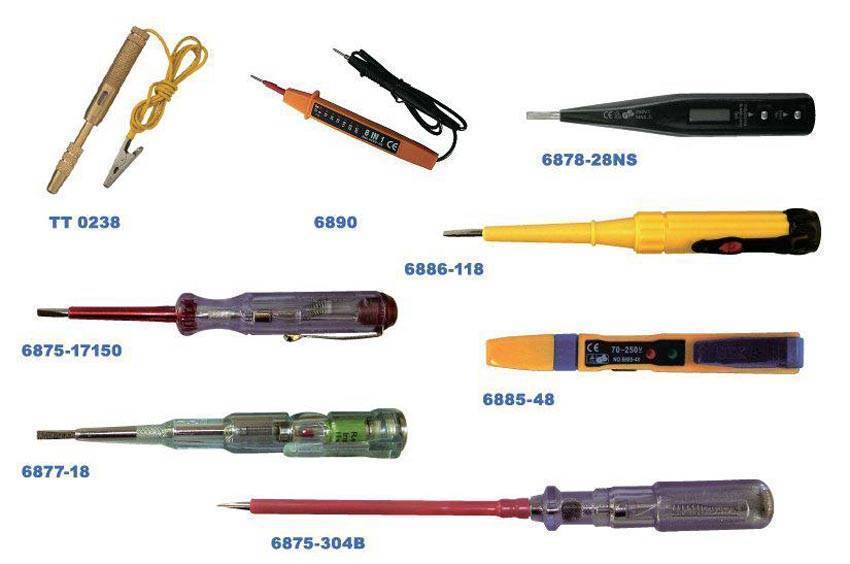

Тестер отвертки

Прибор приобретается покупателями из-за своей доступной стоимости даже несмотря на некоторые присутствующие недостатки:

  1. Для точной правильной настройки прибора используется подстроечный резистор для выставления стрелки именно на ноль.
  2. Цифровой тестер оснащен жидкокристаллическим высококачественным дисплеем для отображения результатов полученных измерений силы тока.

Виды подстроечных резисторов
Обратите внимание! В предыдущих моделях, не оснащенных дисплеем, необходимый результат отображался светодиодами.

Преимущества использования тестера

  1. Выдача результата с высокой точностью.
  2. Простое использование прибора без необходимости специальных знаний для перевода полученных величин.
  3. Наличие температурного датчика и измерителя частоты.
  4. Анимированная специальная шкала для измерения колебаний.

Как правильно использовать

При эксплуатации мультиметра необходимо придерживаться правил безопасности. Если корпус повреждён, необходимо выключить прибор и обратиться в сервисный центр. Когда проводятся замеры, пальцами нельзя прикасаться к гнездам. Для настройки оборудования используется поворотный переключатель. Он позволяет менять единицы измерения, а также функции.

Настройка тестера

Когда цепь находится под напряжением, запрещается переводить прибор на опцию тестирования сопротивления. Если требуется узнать силу постоянного либо переменного тока, при помощи поворотного переключателя выбирается функция «СОМ». Когда все сделано правильно, сработает красный индикатор.

Первоначально производятся замеры от 200 мА. Необходимо дождаться положительного или отрицательного результата. Затем можно переключиться на другой режим. Чтобы определить сопротивление в цепи, необходимо вывести поворотный переключатель назначения «Ω». Следующим шагом подключается щуп устройства. При замере сопротивления надо следить за показаниями дисплея. Когда процедура завершена, следует выключить аппарат.

Включение тестера

Выше описана инструкция по эксплуатации мультиметра DT9205A. Учитываются его характеристики, область применения. Прибор считается многофункциональным, однако есть правила безопасности, которые нельзя нарушать.

Возможности мультиметра

Что же это за прибор, и какие функции он может выполнять? На первом этапе ознакомления с работой мультиметра необходимо разобраться с его настройками и возможностями. Практически на всех моделях обозначения нанесены латиницей и являются аббревиатурами или сокращениями от английских терминов.

Теперь, зная «язык» устройства можно приступать к изучению его возможностей. Название мультиметр (или мультитестер) означает широкий диапазон измерений различных электрических величин:

  • Постоянное и переменное напряжение и ток.
  • Значение сопротивления.
  • Емкость. Эта функция встречается в основном только в профессиональных устройствах.

Для бытовых нужд можно приобрести стандартный цифровой мультиметр с оптимальным набором функций. Так как отечественные производители практически не выпускают приборы подобного класса – выбор останавливается на зарубежных цифровых мультиметрах.

Рабочая панель прибора разделена на два условных сектора – ЖК дисплей и блок настроек. Последний чаще всего представляет собой круговой переключатель с нанесенной вокруг него разметкой. Она же, в свою очередь, разделена по измеряемым величинам с максимальным значением границ измерения.

Измерения выполняются с помощью щупов, которые устанавливаются в специальные гнезда на приборе.

Перед началом тестирования проверяются элементы питания и работоспособность прибора. Повернув переключатель в любое положение кроме «Off», на индикаторе должны отобразиться нули. Теперь можно начинать измерения интересующих величин.

Сначала выставляется верхний предельный уровень. Например, для постоянного напряжения он может быть от 200 мВ до 1000 В. Если известен хотя бы порядок значения — выставляется ближайшее к нему верхнее ограничение. В противном случае рекомендуется установить максимальное значение и уменьшать его, пока в процессе замеров на индикаторе не появятся цифры, отличные от нуля. Если же не следовать этой методике, то появится вероятность выхода прибора из строя.

Проверка напряжения в розетке

Каждый электрик знает, что точных величин напряжений в электрической сети не бывает. Существует граница погрешностей, за пределами которой, поставляемая в дом электрическая энергия считается энергией низкого качества. Поэтому необходимость произвести измерение напряжения является частым случаем, для своевременного принятия мер по выравниванию допустимых норм.

Требуемые нормы напряжения в электрической сети 220В

Необходимость такого действия, как проверка напряжения в точках подключения бытовых устройств, появляется у потребителей из-за плохого качества электрической энергии. Не секрет, что превышение допустимого значения данного параметра приводит к неисправностям электронной техники, а его понижение к выходу со строя холодильного оборудования.

Для проведения подобных замеров потребителю не требуется иметь специальных навыков и знаний. Всего лишь нужно запомнить, что в розетке нормальное напряжение равно 220В ± 10%. Поэтому, когда возникает вопрос, как измерить напряжение в розетке, в первую очередь должен проверяться предел указанной стандартной величины. То есть, не выходит ли он за допустимую погрешность ± 10%.

Первой причиной снижения напряжения является большая нагрузка соседей, подключенных в ту же линию от трансформаторной подстанции. Особенно такие ситуации характерны в районах, состоящих из частных домов. Если, например, в такую электрическую сеть включается мощный потребитель, то проверяемый параметр снижается ниже допустимого значения.

Вторая причина резкого скачка напряжения, когда в сети 380В отгорает нуль. Как подсказывает практика, такая ситуация больше характерна для многоквартирного дома. В результате такой поломки в электрической сети одних потребителей происходит перенапряжение, а в розетках других появляется пониженное напряжение.

Инструменты тестирования напряжения в бытовых условиях

В розетке ток постоянный или переменный

Определить напряжение в розетке можно несколькими способами и измерительными устройствами. Например, мультиметром довольно просто протестировать полностью электрическую сеть в доме. Им можно проверить техническое состояние всех электрических потребителей и узнать какой ток в розетке 220В.

Мультиметры бывают двух типов:

  1. Стрелочный прибор. Раньше среди электриков это было самое востребованное измерительное устройство. Оно отличается от современных приборов простой конструкцией и отсутствием элемента питания. Каждый электрик умел в совершенстве пользоваться им, когда требовалось померить напряжение в сети, или снять показания тока в розетке;
  2. Электронный прибор. Такие измерители стоят намного дороже, чем стрелочные аналоги. Таким мультиметром можно более точно определить нужный параметр, а также проверить розетку или другой элемент электрической схемы. Электронный измеряющий прибор имеет функцию «прозвонки». Поэтому с его помощью довольно просто отыскать пропавший ноль в розетке, или установить причину замыкания проводки.

На сегодняшний день мало кто из электротехнических специалистов в процессе работы пользуются стрелочным тестером. Они предпочитают пользоваться электронными устройствами.

Процесс измерения напряжения в розетке

Обычно мультиметром электрики пользуются, когда требуется продиагностировать электротехническое устройство и схему проводки. Например, замерив, напряжение в розетке, можно точно говорить о качестве, поступающей к потребителям электрической энергии.

Для измерения данного параметра необходимо поступить таким образом:

  • Переключатель на мультиметре поставить в сектор ACV. Это даст возможность прибору выдавать точные значения;
  • В секторе ACV стрелку тумблера располагают напротив отметки 220В, так как планируется измерение в бытовой розетке. Можно указатель направлять на большие значения. На точность измерения это не повлияет;
  • Необходимо вставить измерительные щупы в специальные гнезда. Цвет для измерения напряжения роли не играет;
  • После настройки прибора и проверки функционирования требуется ввести оголенные части щупов в разъемы розетки, держась за изолированную часть. При этом надо следить, чтобы щупы не соприкасались между собой в местах, где нет изоляции.

Если указанный алгоритм измерения напряжения будет выполнен в точности, то на дисплее прибора высветится значение напряжения в розетке. Подобным образом можно узнать силу тока и сопротивление участка электрической схемы.

Как прозвонить провода мультиметром

Прозвонка проводов означает определение из целостности. По сути мультиметр определяет сопротивление замкнутого контура и если это значение близко к нулю, то контур считается замкнутым и выдаётся звуковой сигнал. Не всякий мультиметр может прозванивать провода со звуком, но большинство из них на это способны.

Прозвонка — это проверка целостности цепи. Для прозвонки проводов мультиметр устанавливается в нужный режим. Чаще всего он совмещен с прозвонкой диодов, но может быть вынесен отдельно и отмечен знаком колокольчика. Далее один щуп прикладывается к одному концу проводника, а другой щуп к другому. При этом звучит сигнал или появляется индикация светом или на дисплее. Если индикация есть – цепь не разорвана, если нет, то проводник поврежден или цепь разорвана.

Правила размещения щупов в мультиметре

На самом деле тут так же все предельно просто. Достаточно внимательно смотреть, что написано на самом приборе и понимать, что вы планируете измерять.

Итак черный щуп, независимо от того, что вы измеряете всегда вставляется в одно и то же гнездо, отмеченное надписью COM.

Черный измерительный щуп вставляется в разъем COM

А вот красный щуп уже будет менять свое положение в зависимости от измеряемого параметра. Итак, если планируется измерение напряжения, сопротивления или же необходима прозвонка диодов, то красный щуп вставляется в крайнее правое гнездо, которое обозначено символами «VΩ >/.»

Мультиметр с вставленными щупами в разъемы

Требуется измерить ток в миллиамперах? Тогда переставляем красный щуп в гнездо, подписанное как «mA» (предел измерения в таком положении щупов равен 200 миллиамперам).

Щупы вставленные для измерения тока до 200 мА

В некоторых комплектациях эти два гнезда объединяются в одно гнездо, которое называется «VΩmA». Пределы измерений такие же.

Размещение щупов на мультиметре DT-832

Если же вам требуется измерить ток до 10 Ампер, то необходимо переставить опять же красный щуп в гнездо подписанное как «А» (либо же 10ADC).

Щупы на мультиметре установлены для измерения тока до 10А

Возможно, у вас завалялся еще стрелочный вариант исполнения мультиметра. Так вот для домашнего использования вариант цифрового прибора гораздо более практичен и прост в восприятии. На табло вы сразу же видите готовый результат измерений и не требуется никаких дополнительных манипуляций для подсчета показаний.

Мультиметр со стрелочным табло

Итак, с органами управления мы с вами разобрались и теперь знаете, какое положение за что отвечает. Сейчас давайте приступим к непосредственным практическим опытам с мультиметром.

Обзор некоторых типов мультиметров

Сейчас можно встретить большое разнообразие мультиметров с множеством функций. Но основным и популярным прибором является цифровой мультиметр с небольшим числом функций, как например DT-838. Небольшое количество видов измерений вполне достаточно даже для электриков профессионалов.


Аналоговый и цифровые мультиметры

Такие функции как измерение коэффициента передача транзисторов, генераторы, для работы электрика не нужны. Основными функциями измерения для электрика являются измерения постоянного и переменного напряжения, измерение постоянного тока, сопротивления, проверка диодов, звуковая прозвонка.

Цифровые мультиметры имеют удобно читаемый семи сегментный дисплей. Подобные приборы имеют только ручной выбор пределов измерений. Работать с ними нужно внимательно и верно выбирать пределы измерения напряжения и тока, в противном случае можно легко спалить прибор.

Существуют также и автоматические цифровые мультиметры с которыми работать удобней. На таком приборе выбирается только вид измерений напряжения, постоянного и переменного тока, сопротивления. Пределы измерения определяются автоматически, начиная с большего. Вероятность спалить такой прибор минимальная. Разве что перепутаете вид измерения. Например после измерения сопротивления, не переключая вид измерения, начнете мерить напряжение в розетке.

Автоматический мультиметр XB-868

Такую ошибку не выдержит ни один прибор. Поэтому при измерении любым тестером, будьте внимательны и правильно выбирайте пределы и виды измерений. Одним из примеров автоматического мультиметра, является прибор XB – 868. Кроме обычных видов измерений у него имеется автоматическое отключение питания после 15 минут простоя, измерение емкостей, частотомер.

К аналоговым тестерам относятся стрелочные измерительные приборы. Китайский вариант такого тестера YX – 360TR. Стрелочные приборы намного проще цифровых устройств и поэтому значительно надежнее. В этих приборах практически те же функции что и у цифровых. Считается что дисплей цифровых мультиметров удобней. На нём легко читаются показания. Однако шкала стрелочных приборов не такая и сложная, как кажется.


Стрелочный аналоговый тестер YX 360TR

Если этим тестером часто работать, то и читаемость шкалы будет также удобной. Нужно только разобраться в устройстве шкалы и начать работать с прибором. Например, верхняя шкала сопротивления используется для всех пределов измерений сопротивлений. На ней указано сопротивление в омах от 0 до 1000 ом на пределе X1. На пределе X10 показания умножается на 10 и так далее.

Также шкала напряжений от 0 до 250 В. На пределе 1000 В показания шкалы умножаются на 4. Всё довольно просто. На этом приборе имеется ручная калибровка шкалы сопротивлений на заданном пределе. Стрелочные тестеры имеют преимущество в том, что сопротивление измеряется на токах в несколько десятков миллиампер.

При таком токе на показания не действуют электромагнитные помехи, в отличии от цифровых устройств, и легко пробивается окись на выводах измеряемых элементов и проводах. Показания у стрелочных приборов будут достовернее. Прозвонка силовых диодов также будет более надежной. Токи цифровых мультиметров, при измерении сопротивлений и диодов, всего несколько микроампер, что может быть недостаточно для пробоя окиси проводника и грязи.


Надежный с погрешностью 1,5% тестер Ц4353 советских времен

Очень надежными были советские стрелочные тестеры, такие как Ц 4353. До сих пор они считаются лучшими стрелочными измерительными приборами. Эти устройства имеют защиту по напряжению при неправильно выбранном пределе измерений. Точность их измерений достигает 1,5%, что до сих пор считается высоким показателем.

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и V Ω mA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Домашнему мастеру периодически необходимо провести измерения параметров цепей. Проверить какое напряжение на данный момент в сети, не перетерся ли кабель и т.д. Для этих целей есть небольшие приборы — мультиметры. При небольших размерах и стоимости они позволяют измерить различные электрические параметры. О том как пользоваться мультиметром и поговорим дальше.

Замеры основных параметров

Работу мультиметра DT – 830B лучше рассматривать на примере измерений параметров, наиболее часто встречающихся в повседневной жизни. Начать освоение прибора можно с замеров напряжения в сети 220В.

В первую очередь выставляется предполагаемый предел измерений. Значение «200» не годится, поэтому придется использовать «750». Щупы устанавливаются в нужные разъемы, после чего остается лишь прикоснуться к двум контактам, имеющимся в розетке. Полученный результат отобразится на экране.

Если мультиметром DT830B замеряется постоянное напряжение, на дисплее может отобразиться знак минус. Он не всегда появляется, поскольку это зависит от потенциала щупа с черным проводом, включенного в разъем СОМ. Знак минус будет отображаться при наличии у черного провода положительного потенциала, что свидетельствует об обратной полярности.

Довольно часто требуется выяснить принадлежность провода, то есть определить фазу и ноль. В этом случае один щуп касается любых заземленных поверхностей – заземляющего провода, батарей, труб и т.д. Другой щуп поочередно соприкасается с жилами кабеля, у которого требуется определить фазу. В случае соприкосновения с фазных проводом на экране появится результат в диапазоне от 220 до 240В.

При отсутствии металлических заземляющих поверхностей для проверки пользуются другим способом. Один щуп нужно взять в руку, а другим поочередно коснуться кабельных жил. В этом случае мультиметр выдаст значения 60-240В, что также указывает на наличие фазы. Разница показаний зависит от обуви и поверхности, на которой стоит проверяющий.

Поражения током можно не бояться, так как прибор ДТ имеет высокое собственное сопротивление. Самое главное – не касаться открытых частей щупа, задействованного в поиске фазы. При выполнении такой проверки следует быть предельно внимательным и осторожным.

Всем известно, что течение электрического тока осуществляется по замкнутому контуру. Поэтому для того чтобы измерить силу тока, один из проводов этого контура должен быть разомкнут. После этого с помощью щупов образуется единая цепь. При попытках замеров напряжения в режиме измерения тока, произойдет короткое замыкание и прибор выйдет из строя. Сам тестер обладает нулевым внутренним сопротивлением.

Перед выполнением измерений должен быть правильно определен тип тока, который может оказаться постоянным или переменным. В случае неправильного выбора ничего страшного не произойдет, просто прибор ничего не покажет.

Очень важно запомнить, что при установке щупов в электрическую цепь, напряжение должно быть отключено. Следует изучить маркировку щупов, на предмет времени выдержки максимального тока

Обычно замер продолжается не более 10 секунд, после чего провод может начать нагреваться, а изоляция оплавится.

Как пользоваться мультиметром

Как пользоваться мультиметром пошаговая инструкция

Как измерить силу постоянного и переменного тока мультиметром

Как пользоваться тестером напряжения

Как выбрать мультиметр

Как пользоваться мегаомметром

Мультиметр стрелочный | Область использования, характеристики, принцип работы, модели – на промышленном портале Myfta.Ru

Одним из наиболее удобных для измерения напряжения в электрических сетях постоянного и переменного тока частотой 50 и 60 герц является мультиметр стрелочный. Этот прибор может измерять силу постоянного тока, сопротивление постоянному току и используется для контролирования заряда батареек и контактов.

Мультиметр стрелочный имеет рабочую температуру от -10 до +45 градусов по Цельсию и выдерживает относительную влажность до 80%, учитывая при этом температуру в 25 градусов по Цельсию. Показания снимаются с устройства по движению и положению указывающих стрелок.

Обратите внимание

Единственным недостатком стрелочной модели является небольшая погрешность в измерениях из-за разности шкалы. Однако сам по себе прибор универсален и вполне может заменить омметр, амперметр и вольтметр вместе взятые.

Кроме того, подобные девайсы весьма удобны в использовании из-за небольших габаритов и являются портативными. Аналоговые, то есть стрелочные, устройства отличаются весьма демократичной ценой и могут быть приобретены даже для домашнего пользования.

Но для того, чтобы успешно протестировать какой-либо электроприбор, стоит сначала узнать, как пользоваться мультиметром стрелочным. В комплект к нему входят специальные индикаторы тока щупы. Они бывают двух цветов: красного и черного. Черный провод так называемая масса, а красный общий, потенциальный провод.

Также каждая модель имеет несколько гнезд-разъемов для подключения приборов. Для того чтобы изменить пределы для измерений, на корпусе есть переключатель. С его помощью можно выбрать постоянное и переменное напряжение DCV и ACV соответственно (10, 50, 250 и 1000 вольт) и ток mA — 0.5, 50 и 500 миллиамперов.

Сопротивление на устройстве представлено несколькими обозначениями: X1K, X100, X10. Эти цифры означают умножение на определенное значение.

Чтобы удовлетворить каждого клиента, производителями был выпущен мультиметр стрелочно-цифровой. Он в себе соединяет и аналоговый тестер, и цифровой. Наиболее точные показания прибор дает при 23 градусах Цельсия и относительной влажности в 75%. Сам он был выпущен с расчетом его использования в условиях второй степени загрязнения и при импульсном напряжении до 600 вольт.

Данная модель предназначена для измерения переменного и постоянного напряжения, переменного и постоянного тока, сопротивлений, емкостей конденсаторов. Также она может тестировать диоды и прозванивать соединения, проверять батареи. Меняются заданные параметры измерений переключателем режимов на 24 положения. Также на приборе имеется и переключатель переменный/постоянный, то есть, AC/DC.

Одним из самых удобных аналоговых тестеров можно назвать мультиметр стрелочный YX-1000A. Он также применяется для измерения постоянного и переменного напряжения, тока и сопротивления, а его легкость и удобство позволяет воспользоваться им как дома, так и в офисе, в автомобиле и так далее.

Важно

Модель этой серии имеет 7 диапазонов измерения постоянного напряжения и 4 диапазона измерения переменного напряжения. Также для уменьшения ошибки считываний показаний тестер оснащен зеркальной шкалой. Он обладает чувствительностью 2000 Ом/В и рабочим напряжением 0-10, 50, 250, 1000 вольт.

Как пользоваться щупами мультиметра dt-830b, dt-832в, dt-838, инструкция по применению

Чтобы использовать прибор по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для этого, на лицевой стороне мультиметра, есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться мультиметром инструкция для чайников видео

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные

Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-832, 830, 838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы

Поэтому инструкция должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.
