Как сделать проводку в деревянном доме: делаем скрытую проводку от щитка до точек потребления

Проводка в деревянных домах: какую выбрать

В коттеджах, построенных по каркасной технологии или из цельного дерева, используют 2 вида проводки:

• скрытую, проложенную внутри стен, перегородок или перекрытий;
• открытую, смонтированную на поверхности.

Скрытая проводка

Требования ПУЭ для скрытой проводки достаточно строгие:

• Провода должны прокладываться в конструкциях из горючих материалов только в закрытых коробах или металлических трубах с толщиной стенки не менее 1,2-2,5 мм для локализации короткого замыкания.
• Запрещено использование пластиковых или металлических гофрорукавов.
• Для соединения можно применять пайку, сварку или резьбовые крепежи.
• Допускается прокладка линий без металлической защиты, но с устройством слоя изоляции из штукатурки или алебастра толщиной не менее 10 мм.
• Если толщина кабеля превышает по расчету 2,5 мм, прокладываются 2 линии.
• Расчетная минимальная нагрузка для домов с электроплитой не менее 8,8 кВт, 5,5 — без нее.
• В домах более 60 м² расчетная нагрузка увеличивается на 1% на каждый метр площади.

Скрытая проводка укладывается в стальные или медные трубы, металлические гибкие рукава, короба, пустоты конструкций или борозды в штукатурке. Подрозетники и коробки должны быть металлическими.

Открытая проводка

В отношении открытой проводки ПУЭ значительно мягче:

• Провода можно прокладывать в гофре, кабель-каналах, металлических рукавах, электротехнических плинтусах, а также на изоляторах, установленных на расстоянии 1 см от стен.
• Материал каналов должен не поддерживать горение.
• Под розетки, коробки, выключатели и осветительные приборы подкладываются пластинки из металла.
• Проходы через стены, перекрытия и перегородки оборудуются металлическими гильзами.
• Провода не должны слишком плотно лежать в кабель-каналах или гильзах, допустимый объем заполнения — 40%.

Открытая проводка экономичнее по материалам и затратам труда, но внешне менее аккуратная, чем скрытая. Чтобы нивелировать этот недостаток, ее часто маскируют под дерево или выполняют в ретро-стиле. Это придает коммуникациям декоративный и привлекательный вид, позволяет сделать их полноправными участниками дизайна интерьера.

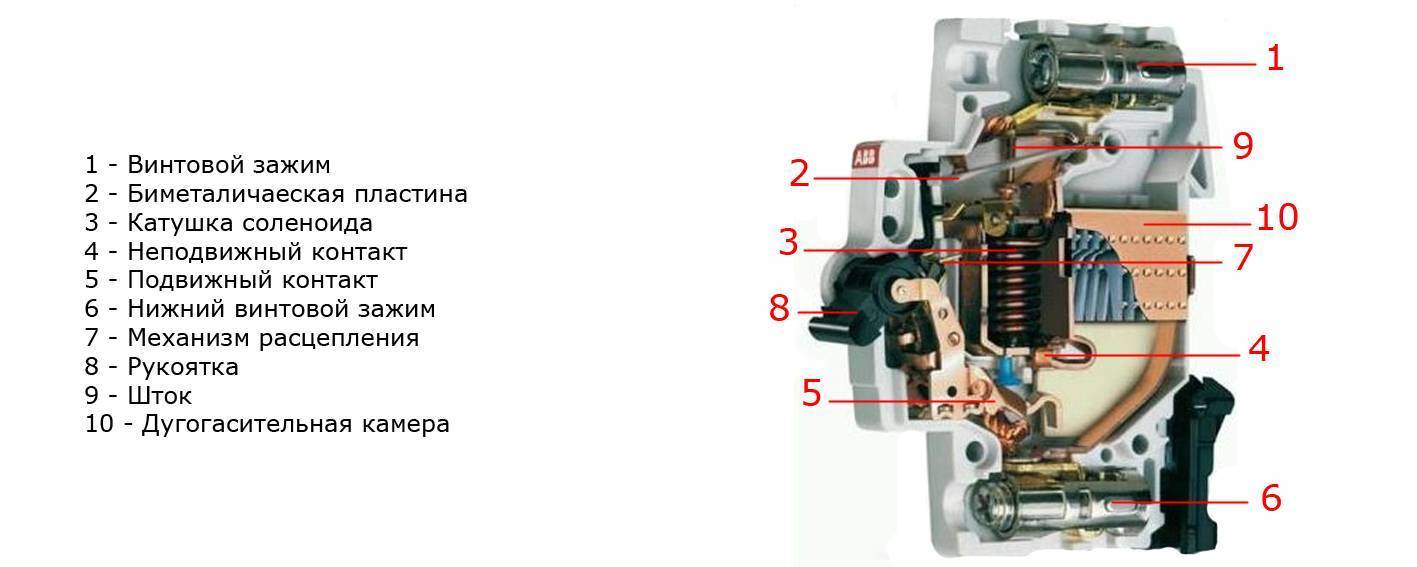

4 Вводный провод и автомат – как выбрать правильно?

Для определения сечения кабеля, ведущего в дом, нужно рассчитать общую мощность (суммарную номинальную нагрузку) всех имеющихся электрических устройств и оборудования

Это особенно важно, если проводка в деревянном доме обновляется. То есть производится полная замена автовыключателей и внутренней разводки

При необходимости установки нового вводного кабеля на брусовый дом либо жилое строение из бревен следует обратиться в энергоснабжающую организацию. Его замена осуществляется до монтажа и опломбирования счетчика учета потребленного электричества.

Если сеть здания рассчитана на 380 В, на вводе устанавливается однополюсный автомат. При однофазном питании (220 В) используются устройства с 1 либо двумя полюсами.

Специалисты советуют подбирать автомат с номиналом, который при максимальных нагрузках не отключает подачу тока в жилище, а разрывает электроцепь. Тем самым он исключает опасность возникновения короткого замыкания.

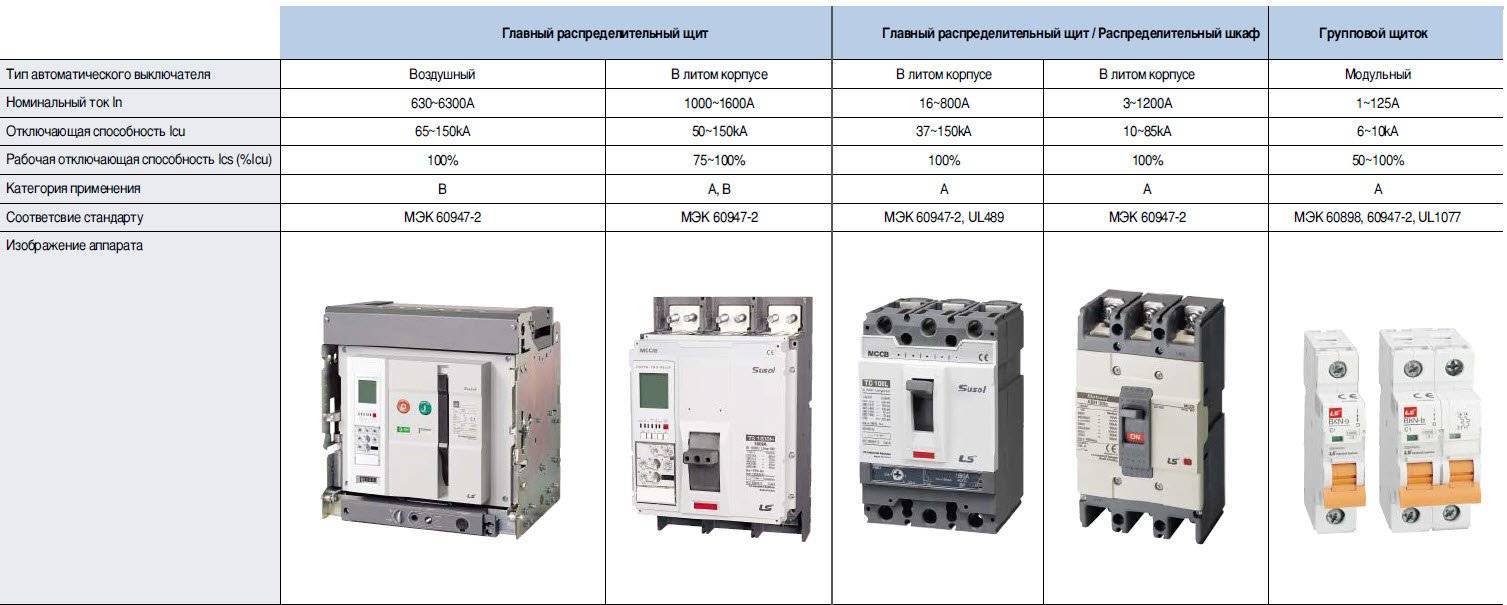

С типом, характеристикой и номиналом вводного автомата (ВА) несложно определиться самостоятельно. Сначала берется мощность всего электрического оборудования в доме. По формуле P / U * 0,8 высчитывается показатель максимального тока. Его величину умножают на специальный коэффициент 1,1 и получают значение, при котором срабатывает выключатель на вводе (в большинстве случаев применяют предохранитель на 25 А).

Характеристику автовыключателя определяют посредством деления ТКЗ на величину номинального тока. Для индивидуальных домостроений рекомендуется применять устройства категории С. Они прекрасно показали себя при работе в электросетях со смешанной нагрузкой.

ВА монтируется после счетчика. Эти два прибора крепят в электрическом щите на DIN-рейку вместе с УЗО и автоматами для отдельных групп оборудования, после чего приступают к прокладке кабелей по жилищу.

Как провести проводку в деревянном доме?

Схема 1 — Схема разводки в деревянном доме

Проводка ведется скрытым или открытым способом и делится на внешнюю и внутреннюю.

Схема 2 — Схема разводки электроточек

Внешняя проводка

Внешняя проводка – это провода от централизованной линии электропередач до щита в доме. Она делится на участок ответвления от линии электропередач и участок непосредственного ввода в дом (и подключения ко внутреннему щиту). К дому провода могут вести по воздуху или под землей.

Для ведения по воздуху выбирается кабель достаточного сечения и изоляции, прикрепляемый на натянутый трос или провод типа СИП. На стене дома провод крепится на изолятор, посаженный на крюк в стене. СИП же крепится специальными анкерными зажимами. Ввод кабеля в дом выполняется через металлическую трубку.

Проведение кабеля под землей надежнее, но дороже. Кабель укладывается в траншею, глубиной не менее 0,7 м и вводится в дом через трубу в отверстие в фундаменте.

Вводной провод подключается ко внутреннему распределительному щитку, в котором располагаются УЗО и автоматы, обеспечивающие безопасность, и от него выполняется разводка линий по комнатам.

Схема 2 — Крепление наружного провода к изолятору вязкой

Внутренняя проводка

Есть много вариантов того, как сделать проводку внутри дома.

1. Скрытая проводка в трубах

Скрытая проводка электрики в деревянном доме сегодня выполняется в ПВХ гофрах или металлорукавах. От возгорания эти изделия не защитят. Обычно они используются для прокладывания проводки по негорючим основаниям под гипсокартон.

Монтаж проводки по всем правилам выполняется в герметично соединенных металлических (зачастую медных) трубах. Все ответвления производятся в металлических распаечных коробках, приваренных к трубам. При коротком замыкании это обеспечит непроходимый барьер между электрической дугой и горючим основанием и убережет от пожара.

Трубы должны быть заземлены, не должны иметь острых выступов, которые могут повредить провода. К распределительным коробкам обязательно должен быть доступ. Такой способ наиболее пожаробезопасный, к тому же благодаря прокладке проводов по трубам не возникнет особых трудностей, чтобы заменить проводку или поменять перегоревший участок провода. Однако такая проводка в деревянном доме из бруса очень трудоемка и дорого обходится.

2. Открытая проводка на изоляторах или в кабель-каналах

Из всех возможных способов, которыми пользуются, чтобы проложить открытую проводку по сгорающим основаниям, наиболее применимый – это витой провод, закрепленный на фарфоровых изоляторах. Электроустановочные изделия используются из фарфора и металла. Провод не должен касаться стены: он крепится на ролики так, чтобы между ним и стеной было не менее 10 мм расстояния.

Открытая проводка по дереву может быть выполнена в коробах, отвечающих требованиям пожаробезопасности.

Какой нужен провод для проводки в доме?

Как уже упоминалось, для уличной проводки по воздуху можно использовать самонесущий изолированный провод с алюминиевыми жилами. С медным вводным кабелем он соединяется при помощи специальных зажимов (клеммников). Подземным способом ведется только медный изолированный кабель.

Что касается того, какой нужен провод для проводки в доме, то выбор может пасть на разные марки кабеля или провода, но они непременно должны быть медными, с хорошей, желательно двойной или тройной изоляцией, самозатухающие и не распространяющие дым (нг-LS). Наиболее часто рекомендуют кабели ВВГнг или NYM.

Сечение проводов выбирается в зависимости от планируемой нагрузки на них и способа прокладывания. Есть некоторые минимумы и стандартные значения, например, кабель для отвода от линии электропередач используется с сечением не менее 16 мм.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

• выбирают кабель-канал, который соответствует количеству проводов и их сечению;
• снимают крышку и крепят коробку канала к поверхности на саморезы;
• в местах соединения кабелей ставят распределительные коробки;
• основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
• кабель укладывают в канал, закрывают крышкой;
• концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

https://www.youtube.com/watch?v=eJSBBRaCJH0Video can’t be loaded because JavaScript is disabled: Электропроводка в деревянном доме своими руками. (https://www.youtube.com/watch?v=eJSBBRaCJH0)

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

• подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
• проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
• диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
• протягивают кабель сквозь трубу и проверяют изоляцию;
• соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

• соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
• соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
• опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
• дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

• Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
• Все точки соединения должны располагаться в распределительных коробках.
• Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

1. Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.

2. В строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.
3. Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов

При составлении плана-схемы отдельное внимание обращается на следующие моменты:

1. Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.

2. Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.

3. При планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.
4. Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.
5. Все провода соединяются между собой в специальных распределительных коробках.

Вводный автовыключатель, его подключение, монтаж распределительного щитка и электросчётчика

Установка вводного автовыключателя, как правило, производится после счётчика. Затем в распределительный щиток устанавливают устройство защитного отключения и вводной автомат. Далее необходимо заземлить щиток и сделать монтаж, полагаясь на схему.

Выбор вводного кабеля осуществляется из предельной мощности всего имеющегося электрического оборудования. Функция вводного автоматического выключателя заключается в резервировании групповых автоматов и обесточивания дома при неисправностях в электропроводке.

Проводка в доме зависит также и от фазы сети. Для этого используют одно-, двух- или трёхполюсные автоматические выключатели. То же самое и с электросчётчиками. Они бывают двух видов: одно- и трёхфазные. В свою очередь, трёхфазные счётчики делятся на четыре типа включения: прямое, косвенное и полукосвенное.

Также существует счётчик учёта реактивной энергии. Изначальная схема должна содержать эту информацию. Счётчик электроэнергии устанавливается в специальный щиток. В частном доме он обычно располагается на высоте 1,5-1,7м для более удобного доступа.

Желательно определить дату изготовления счётчика, которая не должна быть старше одного или двух лет (для одно- или трёхфазного счётчика соответственно). Также рекомендуется иметь расцепитель, помещённый в специальный опломбированный корпус. Такой электромонтаж даст возможность провести полное отключение оборудования от сети.
