Способы прокладки кабеля
Существует несколько методов прокладки кабеля ВВГнг-LS.
Открытый метод
Исходя из технических параметров изделия, разрешается выполнять прокладку по поверхностям из не горючего сырья, например гипс, бетон, кирпич и так далее.
Разрешена прокладка по воздуху на сооружениях. Но при этом необходимо устанавливать опоры во время работы, чтобы исключить деформацию кабеля.

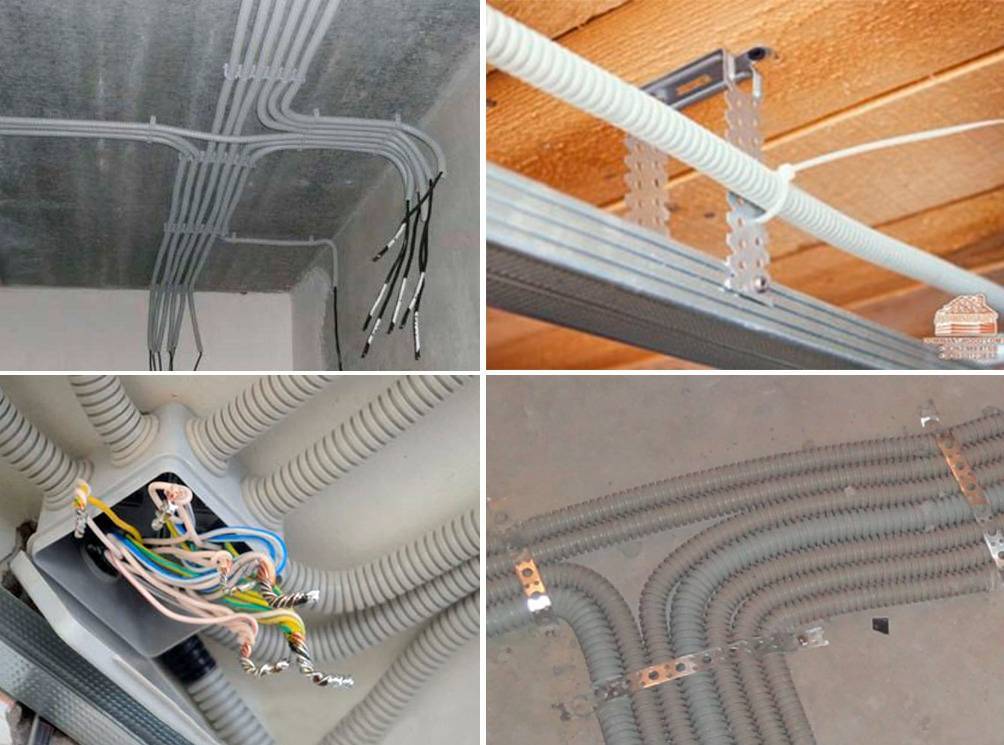

Прокладка с защитной гофрой
Для прокладки в опасных местах, которые подвержены возгораниям, устанавливается дополнительная защита в виде гофры или кабель-канала.
Метод с кабеленесущими установками
К таким установкам можно отнести трубы, кабельные ящики и прочее. Этом метод установки в основном предназначается для производственных объектов, а не жилых домов.
При установке провода на промышленных предприятиях, необходимо помнить о классе помещения, в котором прокладывается провод и температуре окружающей среды.
На кабеленесущих установках разрешается монтаж изделия ВВГ-нг ls пучком. Число проводов в пучке определяется от места установки, класса пожароопасности и других условий.
Метод скрытой прокладки провода
Это один из популярных вариантов прокладки провода в жилых домах.
Подземный способ
Работа выполняется в проделанных штробах, под отделкой, в пустотах и так далее. Такой метод не нуждается в дополнительной защите, так как не подвержен дефектам.
К исключениям относится прокладка в деревянных сооружениях. Там нужна защита от возгорания и короткого замыкания.

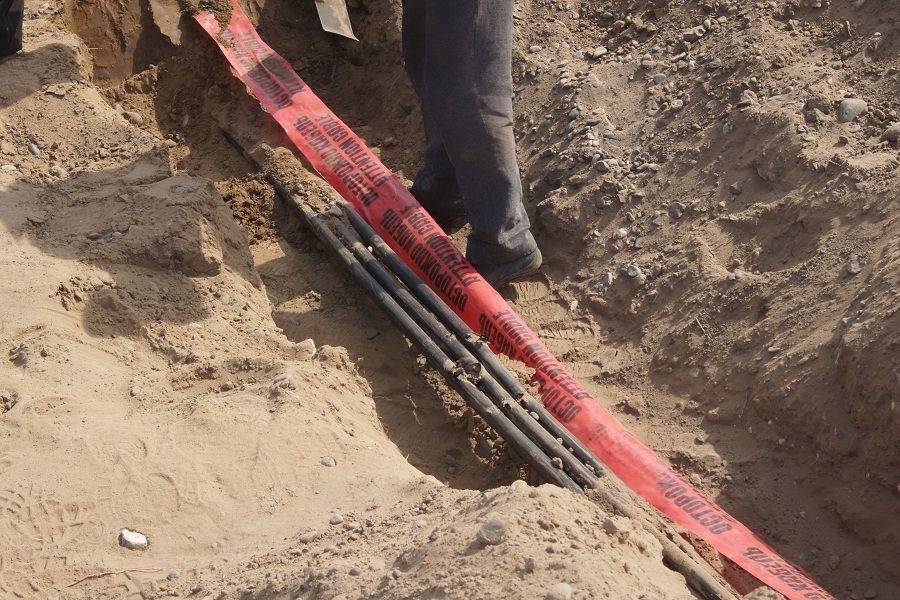

Подземный метод
Изделие типа ВВГнг ls не желательно для прокладки в почве, потому что в нем нет естественной защиты от механических повреждений. Но допустима прокладка такого провода в грунте с использованием дополнительной защиты как гофры, тоннели, траншеи и так далее.
Неважно какой метод монтажа выбран. При работе нужно придерживаться нормативной документации
Расшифровка и виды
Поскольку в аббревиатуре ВВГ на первом месте отсутствует буква «А», то жилы изготавливаются не из алюминия, а из меди. Две буквы «В» указывают на то, что оболочка каждой отдельной жилы и внешняя изоляция кабеля в целом производятся из поливинилхлорида. Стоящая на последней позиции буква «Г» говорит о том, что провод – голый, на нем нет брони или другой вспомогательной защиты. Именно поэтому востребованы дополнительные средства при наружной прокладке.
Модификации оболочки
ВВГ имеет огромное количество разнообразных модификаций. При этом аббревиатура дополняется буквами латиницы и/или кириллицы. С точки зрения конструкции, кабель идентичен независимо от модификации. В его состав добавляются определенные вещества, усиливающие те или иные свойства.
Подробнее о популярных модификациях ВВГ:
- ВВГнг. Приставка «нг» указывает на то, что данная модель кабеля является негорючей. В ПВХ-оболочку добавляют особые ингредиенты, не распространяющие горение. Кабель не будет гореть сам по себе и не поддерживает процесс даже в случае групповой прокладки с другими проводами.
- ВВГнг LS – разновидность негорючего ВВГ, который при воздействии огня выделяет минимальное количество дыма.
- ВВГнг LSLTx. Такой провод, помимо минимального выделения дыма, не выбрасывает в окружающую среду токсичные вещества. Изделие не загорится при воздействии огня в течение продолжительного времени, благодаря чему может использоваться в системах аварийного освещения или на участках, где предъявляются высокие требования к пожарной безопасности. К таковым можно отнести медицинские и детские учреждения.
- ВВГнг HF – кабель, оболочки которого не содержат галогенных веществ, в том числе хлора. В результате при выделении дым (пусть и в минимальном количестве) не содержит токсинов.
- ВВГнг FRLS – вариант ВВГ, характеризующийся наибольшей устойчивостью к огню и предназначенный для группового монтажа. Кабель не будет возгораться даже при воздействии открытого огня (до трех часов). Возможным это стало благодаря содержанию слюды в защитной оболочке. В процессе горения выделяется минимум дыма.
- ВВГ-Пнг – плоский силовой провод с двумя или тремя жилами.
Подводя итог, отметим, что в конструкцию любой разновидности ВВГ-кабеля заложена поливинилхлоридная оболочка, не поддерживающая горения при индивидуальном монтаже. Для групповой прокладки требуется подбирать иные модели с приставкой «нг».
Число токоведущих жил и их форма
Независимо от модификации, ВВГ может изготавливаться с разным количеством проводников – от двух до шести штук. При этом существуют одножильные и многожильные провода сечением 1,5-250 кв. мм. В магазинах можно найти вариации ВВГ с нулевым и защитным проводами. Их отличают уменьшенный диаметр и характерная окраска синим цветом.
Также варьируется форма жил – круглая или сегментная. Последние производятся для провода огромного сечения, чтобы уменьшить диаметр. В случае применения круглых токоведущих жил все промежутки заполняются с помощью пластиката. В модели ВВГнг небольшого диаметра (до 25 мм) заполнение может отсутствовать.
Обозначение пожаробезопасности
Кроме прочих обозначений, отдельное внимание необходимо уделить маркировке пожарной безопасности, что имеет очень важное значение. Основные параметры:
- Проводник нг-frhf можно использовать для группового проведения — в случае пожара огонь не будет распространяться. Это обусловлено тем, что в процессе горения не будут образовываться газообразные вещества.
- Обозначение нгfr-ls свидетельствует о низком распространении дыма и газообразных веществ. Такое изделие также допустимо использовать при групповом проведении.
- Маркировка нг-hf указывает на то, что в случае групповой проводки при возникновении пожара не образуются активно-коррозионны газообразные вещества. Кроме того, такой проводник не горит.
- Буквы нг-LS свидетельствуют о низком уровне выделения дыма и газа. При попадании на кабель открытого огня горение не распространяется.
- Кабель ВВГ-Пнг A — расшифровка указывает на то, что проводник плоский и не подвержен горению даже в открытом огне.
Если руководствоваться этой информацией, то можно без труда определить, как расшифровываются популярные проводники. Некоторые из них:
- ВВГ-Пнг — плоский негорючий кабель, без брони, внешние и внутренние оболочки которого изготовлены из поливинилхлорида.
- ВВГнг А LS — проводник, внутренний и наружный слой которого выполнен из ПВХ, негорючий, выделяется низкий уровень дыма, жилы сделаны из меди.
- У провода ВВГ-Пнг А LS расшифровка полностью совпадает с предыдущим, единственное отличие состоит в том, что этот вид кабеля плоский.
Расшифровка и модификации
Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.
Разные виды одной под одним и тем же названием
Обычный ВВГ
Расшифровка основной аббревиатуры — ВВГ — несложна:
- отсутствие впереди буквы А говорит о том, что жилы медные;
- первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
- вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
- «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).
То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).
Виды круглых проводников
В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).
Негорючий ВВГнг
В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.
Есть еще несколько видов кабеля ВВГнг:
- ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
- ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.
Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
- ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
- ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).
Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.
Формы выпуска
В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).
Разные типы кабеля ВВГ
Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.
Разные типы жил в кабеле ВВГ
Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).
Условия хранения и перевозки кабеля ВВГ-Пнг(А)
Силовые провода сохраняют свои свойства только в том случае, если для них организованы правильные условия хранения. Как правило, изделия поставляются на металлических или деревянных барабанах.
Вам это будет интересно Проверка фазировки
Как хранить и перевозить провод
Чтобы они не теряли своих свойств, требуется соблюдение определенных правил:
- катушки с проводами могут размещаться только в вертикальном положении, то есть их ось находится горизонтально земле;
- на каждой из катушек должна присутствовать маркировка, предусмотренная заводом-производителем, в которой есть информация о дате выпуска кабеля;
- провода, по которым предполагается пропускать ток с напряжением более 6 кВ, поставляются только с протоколом испытаний на соответствие действующим нормам.
Обратите внимание! В процессе хранения нельзя ремонтировать барабан с использованием гвоздей. Забивание крепежа может привести к повреждению изоляционного слоя проводника
Катушка не может быть использована, если визуально обнаружена ее деформация. В этом случае необходимо перематывать провод и исследовать его на наличие дефектов.
Основные характеристики
Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.
Конструктивные особенности
Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.
Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.
Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:
- моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
- изоляция из ПВХ, не поддерживающего горение;
- скрутка из двух-пяти жил;
- заполнение в виде негорючего поливинилхлоридного пластиката;
- ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
- двухжильные кабели выпускаются с проводниками одинакового сечения;
- если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).
Вес
Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.
В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:
Поперечное сечение
Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.
Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».
Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.
Технические и эксплуатационные показатели
Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.
Из остальных эксплуатационных параметров выделим следующие:
- эксплуатационный срок – до 30 лет;
- максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
- максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
- максимальная температура при аварийном режиме – до +80 гр. Цельсия.
Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:
| Номинальное сечение, кв. мм | Сопротивление одной жилы, Ом/км |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4 | 4,61 |
| 6 | 3,08 |
| 10 | 1,83 |
| 16 | 1,15 |
| 25 | 0,77 |
| 35 | 0,524 |
| 50 | 0,387 |
Длительно допустимый ток
Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).
Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.
| Сечение жилы, кв. мм | Длительно допустимый ток, А | ||
| одна жила | две жилы | три жилы | |
| 1,5 | 24 | 21 | 19 |
| 2,5 | 33 | 28 | 26 |
| 4 | 44 | 37 | 34 |
| 6 | 56 | 49 | 45 |
| 10 | 76 | 66 | 61 |
| 16 | 101 | 87 | 81 |
| 25 | 134 | 115 | 107 |
| 35 | 208 | 177 | 165 |
Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.
Условия хранения, масса и габариты
Условия хранения провода ВВГ соответствуют условиям кабельной продукции:
- Готовая продукция хранится в закрытых помещениях, исключающих прямые солнечные лучи.
- Помещение должно быть проветриваемым, температура и влажность должны соответствовать для складских помещений.
- Хранение производится в заводской упаковке, или мерных отрезках по 50, 100 метров, барабаны с большими длинами должны сберегаться в отдельном месте.
Масса и габариты проводов ВВГ зависят от сечения и числа токопроводящих жил. Основные параметры приведены в таблице:
| Число жил ВВГ, мм2 | Число жил ВВГнг, мм2 | Диаметр, мм | Масса кг/км |
| 1х1,5 | 1х1,5 | 5,0 | 39,0 |
| 1х2,5 | 1х2,5 | 5,4 | 50,0 |
| 1х4 | 1х4 | 6,0 | 70,0 |
| 1х6 | 1х6 | 6,5 | 91,0 |
| 1х10 | 1х10 | 7,8 | 140,0 |
| 1х16 | 1х16 | 9,9 | 224,0 |
| 1х25 | 1х25 | 11,0 | 321,0 |
| 1х35 | 1х35 | 12,0 | 418,0 |
| 1х50 | 1х50 | 13,5 | 550,0 |
| 1х70 | 1х70 | 15,2 | 765 |
| 1х95 | 1х95 | 17,3 | 1028 |
| 1х120 | 1х120 | 19,2 | 1279 |
| 1х150 | 1х150 | 22,2 | 1595 |
| 1х185 | 1х185 | 24,7 | 1993 |
| 1х240 | 1х240 | 27,7 | 2573 |
| 1х300 | 1х300 | 31,0 | 3218 |
| 2х1,5 | 2х1,5 | 7,1 | 60,0 |
| 2х2,5 | 2х2,5 | 7,9 | 81,0 |
| 2х4 | 2х4 | 9,8 | 136,0 |
| 2х6 | 2х6 | 10,8 | 178,0 |
| 2х10 | 2х10 | 13,2 | 272,0 |
| 3х1,5 | 3х1,5 | 7,5 | 89,0 |
| 3х2,5 | 3х2,5 | 8,9 | 121,0 |
| 3х4 | 3х4 | 10,3 | 174,0 |
| 3х6 | 3х6 | 11,4 | 236,0 |
| 3х10 | 3х10 | 14,0 | 373,0 |
| 3х16 | 3х16 | 15,8 | 564,0 |
| 3х25 | 3х25 | 19,5 | 876,0 |
| 3х35 | 3х35 | 21,6 | 1159,0 |
| 3х50 | 3х50 | 25,2 | 1556,0 |
| 4х1,5 | 4х1,5 | 8,1 | 106,0 |
| 4х2,5 | 4х2,5 | 9,6 | 160,0 |
| 4х4 | 4х4 | 11,2 | 233,0 |
| 4х6 | 4х6 | 12,4 | 316,0 |
| 4х10 | 4х10 | 15,3 | 499,0 |
| 4х16 | 4х16 | 17,4 | 731,0 |
| 4х25 | 4х25 | 21,5 | 1138,0 |
| 4х35 | 4х35 | 24,3 | 1534,0 |
| 4х50 | 4х50 | 27,8 | 2045,0 |
| 5х1,5 | 5х1,5 | 9,4 | 139,0 |
| 5х2,5 | 5х2,5 | 10,4 | 192,0 |
| 5х4 | 5х4 | 12,3 | 288,0 |
| 5х6 | 5х6 | 13,6 | 393,0 |
| 5х10 | 5х10 | 16,8 | 624,0 |
| 5х16 | 5х16 | 19,5 | 939,0 |
| 5х25 | 5х25 | 24,1 | 1456,0 |
| 5х35 | 5х35 | 27,5 | 1965,0 |
Где используется кабель марки ВВГ-Пнг(А)
Кабели предназначены для передачи и распределения электроэнергии и электрических сигналов в стационарных установках при номинальном переменном напряжении до 1 кВ включительно номинальной частотой 50 Гц или при постоянном напряжении до 1,5 кВ.
Область применения кабеля ВВГ-Пнг
Кабель подходит для эксплуатации в зданиях классов функциональной пожарной опасности Ф1-Ф3:
- зданиях детских дошкольных образовательных учреждений;
- специализированных домов престарелых и инвалидов;
- больниц;
- спальных корпусах образовательных учреждений интернатного типа и детских учреждений;
- гостиниц;
- общежитий;
- спальных корпусов санаториев и домов отдыха общего типа;
- кемпингов;
- мотелей;
- пансионатов;
- для зрелищных, клубных, спортивных сооружений;
- зданий организаций по обслуживанию населения, метрополитенов;
- для объектов использования атомной энергии вне гермозоны АС.
Описание
ВВГнг-LS — силовой кабель, включающий в себя однопроволочную или многопроволочную жилу, имеющую секторную или круглую форму, а также поливинилхлоридную изоляцию, имеющую пониженную горючесть и газовое и дымовыделение. Аббревиатура обозначает побуквенно: медный кабель с наружным изоляционным пвх-слоем. Предпоследние две буквы нг обозначают отсутствие распространения горения, это кабели, имеющие одиночную или групповую прокладку, а последние буквы LS обозначают легкий дым, что указываетна то, что есть низкое дымовое и газовое выделение. Естественно, подобная маркировка присваивается проводнику, который при успешном испытании по госту обладает подобным показателем.

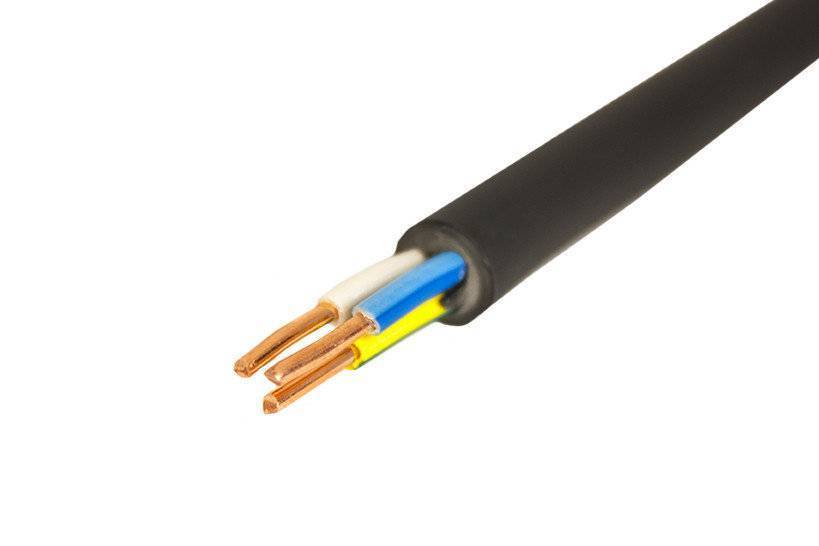

Как выглядит распространенный кабель ВВГнг-LS
Испытание заключается в том, чтобы измерялась прозрачность кислорода в кабельной камере до горения и после этого. Дым, который образуется при горении, может уменьшить световую объемную проницаемость, фиксируемую прибором. Результат проверки выражается в процентном соотношении.
Обратите внимание! Согласно госту кабель проходит испытание при уменьшении прозрачности проводника задымлением. В данном случае производитель может ставить маркировку LS. Расшифровка кабеля ВВГнг-LS
Расшифровка кабеля ВВГнг-LS
Структура
Кабель ВВГнг-LS передает и распределяет электроток в устройствах, имеющих постоянный тип тока. Особенность проводникового элемента в повышенной защите от горения. Провод имеет в себе шесть жил, максимальное сечение которых достигает 240 квадратных миллиметров. Допустимый ток равен 70 ампер. Максимальный вес равен двум тоннам на километр, а минимальный — ста двенадцати килограммам. Цена зависит от того, какие характеристики имеет продукт, в частности от количества жил с общим объемом.
Обратите внимание! Разрабатывается данный кабель по условиям пожарной безопасности. Главной особенностью их является снижение дыма во время пожара. Температура при работе варьируется от −50 до +50 градусов
Время работы примерно 30 лет. Кабель используется в сетях, имеющих переменный ток до тысячи вольт при 50 гц частоте. Он применяется в сооружениях в лотках и коробах.
Температура при работе варьируется от −50 до +50 градусов. Время работы примерно 30 лет. Кабель используется в сетях, имеющих переменный ток до тысячи вольт при 50 гц частоте. Он применяется в сооружениях в лотках и коробах.

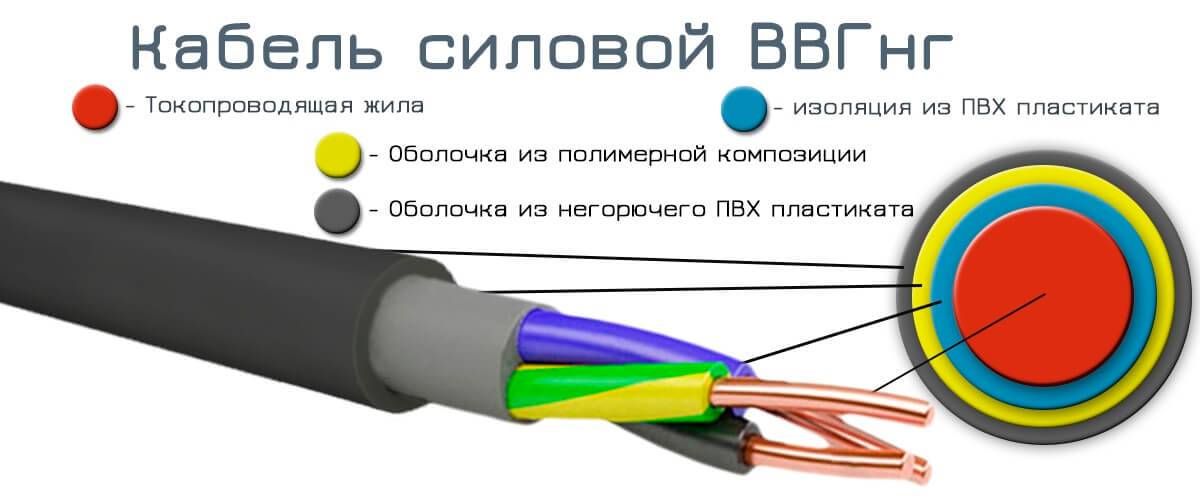

Схематичная кабельная структура
Область применения ВВГ
Кабели ВВГ широко применяются в стационарных установках для передачи и распределения электроэнергии с напряжением от 0,66 до 1,0 кВ, при частоте 50 герц. Данная продукция может использоваться в сухих и влажных помещениях, а также в условиях открытой окружающей среды.
В первую очередь, это обычные жилые помещения, а также промышленные здания, электростанции, специализированные кабельные эстакады, распределительные и осветительные устройства, туннели, каналы, коллекторы и другие аналогичные участки.
Кабели ВВГ, благодаря пожаробезопасной изоляции ПВХ, широко используются в помещениях с высокой вероятностью возгорания или взрыва. Повышение безопасности достигается использованием бронированного кабеля.
Силовой кабель NYM (НЮМ): описание, применение, характеристики
Провод ШВВП: технические характеристики, расшифровка, конструкция, применение
Расшифровка маркировки, области применения и монтаж кабеля ВВГ ПНГ (А)
Провод ПУГНП: расшифровка, технические характеристики, применение и монтаж
Провод ПВС – расшифровка, характеристики и область применения
Провод ПВ-3: технические характеристики, сечения, применение
Кабель ВВГ
Кабель ВВГ применяется для устройства проводки в сетях напряжением до 1 кВ. Количество жил в жгуте может быть от 1 до 6. Буквы ВВГ расшифровываются следующим образом:
- В — первый слой изоляции из ПВХ-пластиката.
- В — второй слой изоляции из ПВХ-пластиката.
- Г — изоляция без дополнительного защитного слоя (брони).
Дополнительно некоторые виды провода ВВГ могут иметь обозначение «нг». Эти буквы означают, что провод не поддерживает горение. Таким образом, при возникновении высокой температуры из-за КЗ, провод будет плавиться, но не будет гореть. Именно такой провод ВВГнг рекомендуем применять для монтажа электропроводки в квартире.
Встречаются также типы ВВГ с обозначениями «П» и «З».
- П означает, что жила в проводе плоская;
- З — что пространство между жилами и наружной изоляцией заполнено ПВХ-пластикатом.
Вот пример плоского не поддерживающего горения кабеля REXANT ВВГ-Пнг-LS 3х2.5:
Плюсом кабеля ВВГ является возможность использования в условиях низких и высоких температур от -50 до +50 градусов. Также в сравнении с остальными типами он значительно дешевле. Например, ВВГнг 3х2.5 в среднем стоит от 35 — 40 рублей за 1 м, а аналогичный по характеристикам NYM 3×2.5 порядка 55 — 60 рублей. При большой площади дома разница в стоимости проводки может достигать пары тысяч рублей.
Жилы провода ВВГ могут быть одно- или многопроволочными. Многопроволочные более гибкие, чем однопроволчные, но они и немного дороже стоят. Однопроволочные имеют сечение от 1 до 50 мм2, а многопроволочные от 16 до 240 мм2. Стоит отметить, что для квартирной проводки применяются обычно кабели сечением от 1,5 до 6 мм2.
Длина изгиба провода ВВГ (на поворотах в штробе) равна поперечному сечению всего жгута умноженная на 10. То есть, если у вас провод с поперечным сечением 5 мм, то величина радиуса изгиба должна быть не меньше 50 мм.
Технические характеристики кабеля ВВГ
Об особенностях использования разных видов кабеля ВВГ рассказали выше, а сейчас речь пойдет о технических параметрах проводников этой марки.
- Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
- Температурный режим эксплуатации — от -50°C до +50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
- Изгибать можно с ограничениями:
- ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;
с многожильными — 7,5 радиусов (за счет большей гибкости).
Есть плоские варианты (двух и трехжильные)
- Допустимая температура нагрева проводников:
- при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от +160°C до +250°C.
- при нормальной эксплуатации +70°C$
- в режиме перегрузки +90°C.
- Огнестойкость кабелей ВВГ не менее 180 мин.
Необходимо сказать, что технические характеристики кабеля ВВГ зависят не только от конкретного вида, но и от производителя. Потому перед покупкой смотрите паспорт кабеля (можно попросить у продавца). Выше приведены параметры, общие для всех марок кабеля ВВГ.
Не удивительно, что эти проводники очень популярны — при хороших технических показателях они стоят относительно немного, использоваться могут практически везде — как на предприятиях и в офисах, так и в домах и квартирах.
Сечение и количество жил
Сечение жил кабеля ВВГ любой марки может быть от 1,5 мм2 до 240 мм2. В продаже обычно находятся проводники с жилами до 35 мм2, остальные, более крупные размеры надо заказывать.
Как уже говорили, бывают кабели ВВГ с 2, 3, 4 и 5 жилами. Количество жил прописывается сразу после аббревиатуры: ВВГ 2 х 3,5; ВВГнг 4 х 4 и т.д. Первая цифра и есть количество жил, вторая — сечение проводника.
Примерный ассортимент кабелей ВВГ
Могут быть кабели ВВГ с проводниками «нейтрали» и » заземления». Причем есть варианты, в которых защитные провода идут такого же сечения, есть — с меньшим диаметром (для экономии меди и более низкой стоимости). Чаще всего меньшего размера делают «земляной» проводник, в некоторых вариантах немного меньше делают и «нейтраль». Если защитный проводник имеет меньший диаметр, его обозначают как +1. Например, ВВГнг 4 х 4,0+1 (читать как 4 провода сечением 4 мм2 и 1 на шаг меньше 2,5 мм2). Такие варианты кабеля ВВГ тоже стандартизованы, их параметры приведены в таблице ниже.
Параметры кабелей ВВГ с жилами разного диаметра
Длительно допустимый ток
При подборе сечения кабеля более правильная методика — по максимальному току. В связи с этим нормируется такая характеристика как длительно допустимый ток. Он зависит от количества и сечения жил, а также от способа прокладки — открытой или закрытой.
| Сечение жил | Длительно допустимы ток | ||
|---|---|---|---|
| с двумя основными жилами | с тремя основными жилами | с четырьмя основными жилами | |
| 1,5 мм2 | 24 А | 21 А | 19 А |
| 2,5 мм2 | 33 А | 28 А | 26 А |
| 4 мм2 | 44 А | 37 А | 34 А |
| 6 мм | 56 А | 49 А | 45 А |
| 10 мм | 76 А | 66 А | 61 А |
| 16 мм | 101 А | 87 А | 81 А |
| 25 мм | 134 А | 115 А | 107 А |
| 35 мм | 208 А | 177 А | 165 А |
Выпускаются две модификации кабелей ВВГ — с номинальным напряжением 0,66 кВт и 1 кВт.
Область применения
Основной областью применения является прокладка кабеля по твердым негорючим основаниям, исключающим механические деформации проводов – бетон, кирпич, гипсовые панели и прочие строительные материалы.
Не исключается монтаж по воздушной линии с использованием тросов или иных вариантов подвеса. При этом, линия должна обеспечивать надежность прокладки и исключения механического воздействия на линию – например растяжение или провисание как под собственным весом, так и под действием внешних факторов.
Не рекомендуется прокладка кабельной линии из провода ВВГ в земле без дополнительной защиты в виде труб, металлорукавов, кабельной канализации.
Скрытая прокладка применяется в жилых и офисных помещениях. При этом, прокладка осуществляется в пустотах, кабельных каналах и шахтах. Борозды с проводом заделываются штукатуркой и шпаклюются.
На основаниях из горючих материалов прокладка рекомендуется в защитных рукавах и коробах, исключающих механическое повреждение проводки.
Технические параметры
При аварийной работе, рабочая температура не должна быть выше 85 градусов. При этом, общее количество часов при высокой температуре будет 1000.
Маркировка ВВГ нг
ВВГнг характеристики изделия:
| Допустимая влажность воздуха | Не выше 95% |
| Максимальная гарантия | 3 года |
| Испытательное напряжение | 3 кВ |
| Максимальная допустимая температура провода | 85 градусов |
| Максимальное разрешенное напряжение | 0.68 кВ |
| Прокладка при температуре окружающей среды | От −15 до 10 градусов |
| Радиус загиба изделия | 8 наружных диаметров |
| Разрешенная минимальная и максимальная температуры | От −50 до 70 градусов |
| Критическая температура провода при КЗ | 180 градусов |
Существует также подвид кабель ВВГнг hf с техническими характеристиками как указаны выше, но с более низкой температурой функционирования. От −45 до 40 градусов.
Чем отличается NYM от ВВГнг
Вот основные различия двух марок кабеля:
во-первых он имеет тройную изоляцию
Третий промежуточный слой помимо противопожарных свойств, еще и сдерживает механическое напряжение между внешней изоляцией и жилами. Тем самым предотвращает образование на них трещин.
Правда сам производитель этот третий слой из экструдированной резиновой смеси за изоляцию не считает. А если судить по испытательному напряжению, то и сама изоляция здесь несколько проигрывает:
- ВВГнг – напряжение испытания – 3кВ
- NYM – напряжение испытания 2,5кВ
во-вторых изоляция у него серого цвета, у ВВГ – черного
Для многих категорически черный цвет может не подходить по эстетическим параметрам.
в-третьих, он всегда круглой формы
Плюс про который мало кто задумывается, но скругленная форма NYM облегчает герметизацию ввода этого кабеля в различные устройства, распредкоробки и шкафы.
и самое главное – кабель NYM пригоден по пожаробезопасности для внутренних помещений только при индивидуальной прокладке!
Хотите укладывать его пучками по два, три штуки в одной штробе или канале – придется использовать модификацию NYMнг (А)-LS. Только не путайте, одиночные NYM проложенные каждый в отдельной гофре, и идущие по поверхности стены или потолка рядом, не считаются пучком. Многие электрики именно так и обходят запрет на групповую прокладку проводки этой марки.
Выводы и полезное видео по теме
О маркировке кабелей:
Какой вид кабеля лучше для розеток и почему:
О выборе сечения кабеля:
Оптимальный вариант для использования в жилых домах – медный кабель ВВГнг. Недорогой, удобный в использовании и сборке электросетей, подходящий для подключения электромеханических установок и бытовой техники.
При выборе сечения обязательно учитывайте примерную нагрузку, если сомневаетесь в правильных выводах – проконсультируйтесь у продавцов или квалифицированных электриков.
Помните: от надежного и безопасного материала для электропроводки зависит жизнь вашей семьи и сохранность имущества!
Мы познакомили вас лишь с общей информацией о кабеле ВВГ, не касаясь технических тонкостей по производству, монтажу и способам соединения. Если среди вас есть опытные электрики, просим прокомментировать спорные вопросы, поделиться собственным опытом или ценными советами. Фотоиллюстрации станут лучшим дополнением к вашему рассказу.
