Подключаем электроплиту
Подключаем электроплиту
Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.
Первый шаг
Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.
Розетка
Второй шаг
Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.
Однофазное подключение электроплиты (наиболее распространенное)
Третий шаг
Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5×2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3×4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.
Кабель силовой ВВГнг 5×2,5
Четвертый шаг
Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.
Пятый шаг
Соединяем штепсельную вилку с гибким проводом электроплиты
При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке
Шестой шаг
Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.
Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.
Седьмой шаг
Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.
Расстановка перемычек в электроплите Ханса
Особенности подключения к радиальной сети
Если нужно подключить изделие к сети с радиальным устройством, то стоит соблюдать определенную схему. Она поможет произвести подключение своими руками. Для этого нужно выполнить важные рекомендации:
- блок соединения требуется установить на расстоянии два метра от плиты. Область подхода не должна иметь ограничений и препятствий — это главная составляющая безопасности. Во время этого процесса обязательно используется коробка с монтажной или скрытой конструкцией;
- если применяется металлическая коробка, то для нее требуется в основе стены пробить углубление;
- секция духовки и конфорки должны подключаться при помощи отдельных проводов. Их размер сечения должен соответствовать размерам главного провода, который ведет к электрощиту;
клеммную коробку необходимо крепить на поверхность стены на уровне от пола в 60 см. Для соединения коробки и блока подключения можно применять провод;
- прокладывание провода от электрического щита производится кратчайшим путем. Он должен помещаться в углубление, которое делают в стеновой поверхности. Это поможет скрыть все провода, которые могут сильно подпортить дизайн интерьера;
- после подведения всех проводов можно приступать к зачистке концов каждой жилы;
- обычно в механизме блока установлены специальные клеммы, при помощи которых производится крепление. К клеммам с пометкой «mains» должна подсоединяться сеть. Фиксирование кабелей от изделия стоит делать к компонентам с пометкой «load»;
- фаза фиксируется к клемме L, жилы у нее красные. Нейтральные с черной окраской прикрепляются к клемме с пометкой буквой N. А заземление нужно крепить на элементах с буквой E. Обозначение заземления осуществляется при помощи кембрика с желто-зеленой окраской, оно должно фиксироваться на провода;
- схема точного подключения электрической плиты описывается в аннотации по эксплуатации. Обязательно при установке прибора требуется выполнять все важные правила;
- в клеммной коробке нужно сделать подсоединение проводов от блока и кабеля.
Проводниковые элементы стоит оснастить контактными пластинками

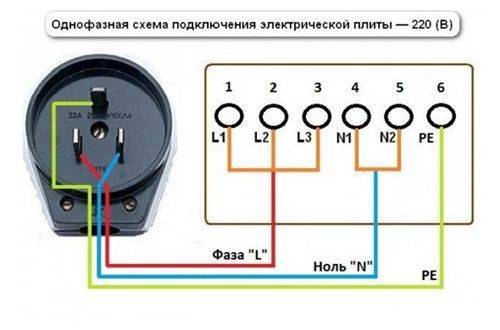

Однофазное подключение
Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.
Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.
Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.
Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.
В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).
Войти
Уже есть аккаунт? Войти в систему.
Или войти с помощью одного из этих сервисов
Наши рекомендации
Плита GEFEST 6140-02 0001 на Яндекс Маркете
Плита Gorenje EC 53 INI на Яндекс Маркете
Плита GEFEST 5140 0031 на Яндекс Маркете
Плита GEFEST ПЭ 720 на Яндекс Маркете
Плита Gorenje EC 53 INB на Яндекс Маркете
Hamster опубликовал тему в Инструмент и оборудование, 23 ноября, 2010 , тему
Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.
Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.
При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.
Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.
Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.
Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.
К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.
Более подробно об изготовлении заземления для дома можно узнать здесь.
Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов.К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не засчитана.
Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно.Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.
pavlik123 опубликовал запись блога в блог pavlik123, 9 декабря, 2018 , запись блога
-
Кабель силовой ВВГнг 5х2,5
Четвертый шаг
Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.
Пятый шаг
Соединяем штепсельную вилку с гибким проводом электроплиты
При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке
Шестой шаг
Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.
Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.
Седьмой шаг
Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.
Подключаем электроплиту
Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.
Первый шаг
Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.
Второй шаг
Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.
Третий шаг
Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.
Четвертый шаг
Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.
Пятый шаг
Соединяем штепсельную вилку с гибким проводом электроплиты
При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке
Шестой шаг
Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.
Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.
Седьмой шаг
Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.
Устройство защитного отключения и автомат
УЗО и автоотключатель являются обязательным элементом комплекта, который используется, чтобы самостоятельно подсоединить любой бытовой прибор к сети. Их наличие убережет прибор от перепадов напряжения в сети и преждевременного выхода из строя:
- Ставятся они рядом на монтажную рейку до счетчика.
- Номинальное значение УЗО должно быть больше автомата.
- УЗО соединяется со счетчиком верхние фазное и нулевое крепление соответственно.
- Нижние клеммы используются для соединения с автоматом и выводятся на ноль.
- Если используется однополюсный автомат, нулевая клемма УЗО соединяется с нулевой шиной.
- При двухполюсном соединяется нулевой клеммой с соответствующим контактом автомата.
- На нижние крепления автомата ставятся фазная и нулевая жилы трехжильного провода.
- Если автомат однополюсный нулевой провод уходит на соответствующую шину.
- Желто зеленая или зеленая предназначена для заземления.
Монтаж кабеля
При выборе сечения подводного кабеля, многие совершают ошибку, руководствуясь только данными о максимальном потребляемом электроплитой токе. Игнорируя тот факт, что кабель должен выдерживать ток больший, чем номинал автоматического выключателя в щитке.
В качестве кабеля для присоединения бытовых электроплит наиболее рационально использовать кабель с одно проволочными медными жилами не распространяющий горение, например, ВВГнг или NYM.
Кабель для электроплиты следует монтировать совместно с остальной проводкой скрытым способом. Выходить из стены он должен вблизи места установки электроплиты.
В чем удобство электрических плит
Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.
Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.
Приобретая новую электрическую плиту, многие магазины предоставляют услуги электрика, который выполняет подключение.
Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.
И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.
Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.

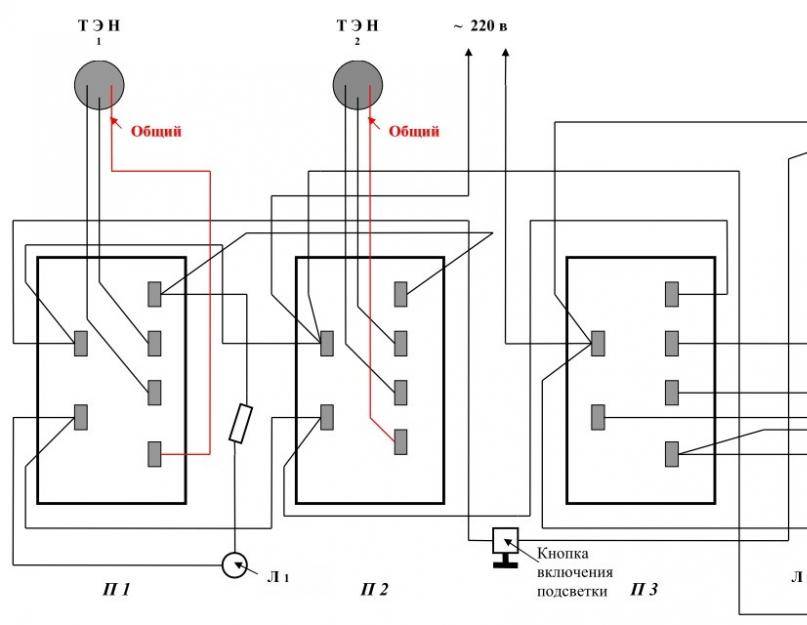

Электрические схемы подключения электроплиты

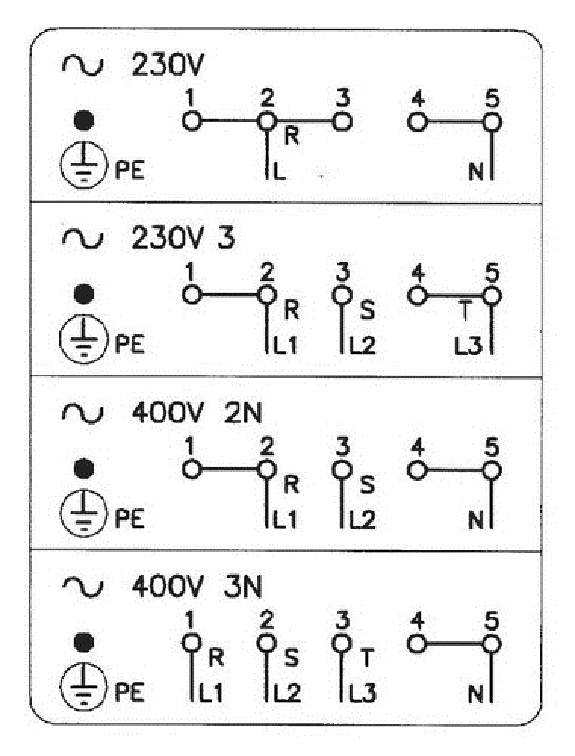

Большинство моделей данного оборудования подключают к сети 220 В (однофазное подключение) или к 380 В (двухфазное или трехфазное). Для разной величины напряжения применяются разные схемы, которые монтируются при помощи специальных перемычек в клеммном разъеме электрической плиты. Схема подключения указывается в инструкции к прибору или предоставлена в виде наклейки на плоскости задней панели рядом с клеммным разъемом. Клеммы (контакты) изображаются стандартно – L1, L2, L3, N1, N2, PE – и также стандартные схемы подключения к ним.

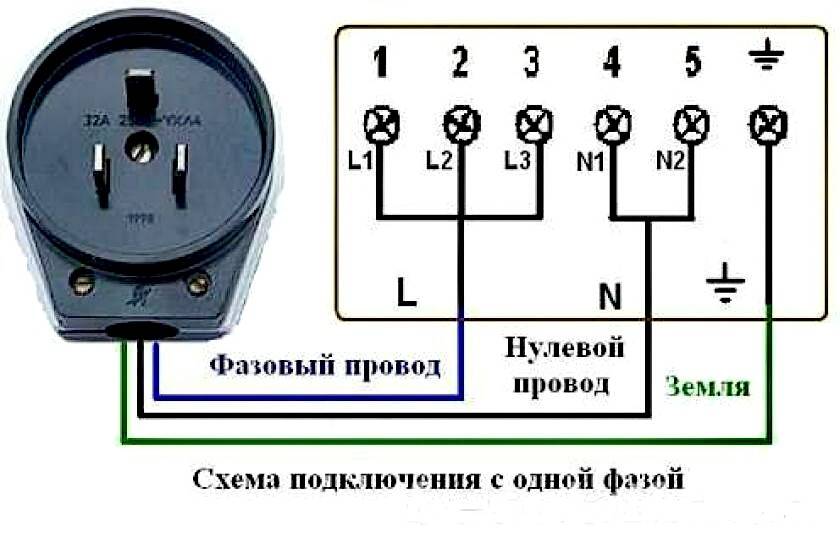

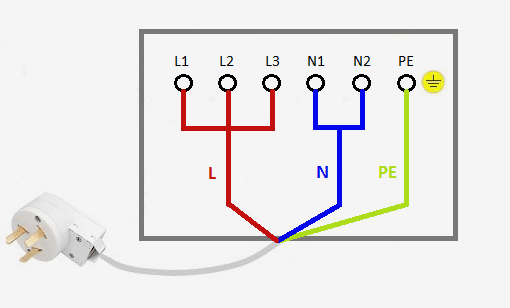

Схема однофазного подключения (рис. 4).
Схема двухфазного подключения (рис. 5).
Схема трехфазного подключения (рис. 6)
Подключение электроплиты Рис. 6
Установку, монтаж и подключение электроплиты выполняют в определенной последовательности. Прежде всего, после распаковки оборудования, его проверяют на наличие механических повреждений. Обязательно: плиту следует устанавливать по уровню, регулируя его с помощью ножек.
Дальше – установить новую или заменить розетку. Розетка должна быть специальной: силовая с заземлением, изготовленная из специального материала, выдерживающего повышенную температуру и нагрузку. Стандартная бытовая розетка подходит лишь для электрических плит небольшой мощности (как правило, с одной или двумя конфорками и без духового отделения).
Подсоединить к плите кабель и, используя силовую вилку, подключить ее к электропитанию. Для подключения плиты, которая работает на однофазном питании, групповую линию выполняют 3-х проводным кабелем. Для трехфазного питания используют 5-ти проводные кабели с отдельными N и PE проводниками. Сечение кабелей подбирают так, чтобы оно соответствовало величине передаваемому по нему току нагрузки, то есть плиты. Параметры вводного автомата не должны быть больше тока, на который предусмотрен штепсельный разъем. Например, для разъема 32 А номинал автовыключателя не должен превышать 32 А. Сечение кабеля в таком случае должно быть 6 мм. Перед началом эксплуатации электроплиты нужно внимательно ознакомиться с Инструкцией к ней.
Стоимость подключения электроплиты
Прежде чем самостоятельно заниматься подключением электроплиты следует позвонить в сервисные центр и поинтересоваться во сколько обойдутся эти работы, выполненные специалистом. При этом владелец бытовой техники избавляется от массы проблем, связанных как с затратами времени, так и с выполнением порой плохо знакомых работ.
Обычно ремонтная мастерская, проводящая электромонтажные работы, берет на себя сервисное обслуживание и гарантийный ремонт изделия.
Например, в Москве, при выполнении всего комплекса работ, стандартные расценки, следующие:
- покупка необходимых материалов и комплектующих (без учета их стоимости) – 350,0 рублей за час затраченного времени;
- установка и подсоединение электророзетки – 450,0…750,0 рублей за единицу (зависит от типа подключения);
- монтаж электропроводки с подключением к щитку 150,0…350,0 рубле за метр погонный;
- установка электроплиты – 1000,0 рублей.
Есть компании, которые предлагают выполнить весь комплекс работ «под ключ», без вмешательства хозяина, за 20,0…50,0 североамериканских долларов. При этом большая цена относится к оборудованию со стеклокерамической варочной панелью.
В провинции цены несколько дешевле. В Красноярске и Новосибирске стоимость электромонтажа и установки начинается от 800,0 рублей. В других областных центрах, в Центральных регионах России, многие фирмы предлагают свои услуги за аналогичные работы в пределах 400,0…500,0 рублей.
О схемах подключения
Перед тем как подключить электроплиту, надо точно знать, а сколько фаз подаётся в дом. Стандартно это одна или три, то есть напряжение в сети или 220, или 380 вольт. Первый вариант обычно используется в небольших частных домах. Второй в домах большой площадью, многоэтажных с большим количеством бытовой аппаратуры в нем. К примеру, в нем установлены электрические котлы отопления, бойлеры для системы горячего водоснабжения, система кондиционирования и вентиляции.
Питание дома в одну фазу – это два провода, которые входят в него со стороны ближайшего столба. Три фазы – это четыре провода. Суть трёхфазного подключения дома в том, чтобы разбить нагрузки от бытовой техники на разные фазы, уменьшая тем самым нагрузку на них. А это даёт возможность уменьшить сечение используемого кабеля, цена которого ниже, чем кабеля с большим сечением.
Трёхфазное питание домаИсточник 2gis.com
Однофазное подключение
Чтобы подключить электроплиту к одной фазе, вам понадобится кабель в три жилы: одна фазная, другая для нуля и третья для заземления. Последняя имеет расцветку цветную, а точнее, жёлто-зелёную. Да и сечение у неё обычно чуть меньше двух остальных. Хотя не всегда. Провод для нуля обычно синего цвета. А фазный может быть любых других цветов.
Теперь, что касается контактов на плите. Их обычно несколько, и все они обозначаются буквами латинского алфавита. L – это фазный контакт, N – нулевой, и заземление обозначается – РЕ. Последний на панели подключения всегда один, а вот остальных может быть много.
Итак, в первую очередь подключается фазный провод к одному из контактов с обозначением «L». Остальные контакты под этой маркировкой соединяются перемычками. Некоторые производители эти перемычке поставляют в комплектации плиты. Это металлические пластинки или скобы небольших размеров.
Точно также соединяются клеммы с обозначением «N», к одной из которых подключается нулевая фаза питающего кабеля. И последним подсоединяется провод заземления. На фото очень хорошо видно, как было произведено подключение плиты электрической, где использовались медные перемычки.

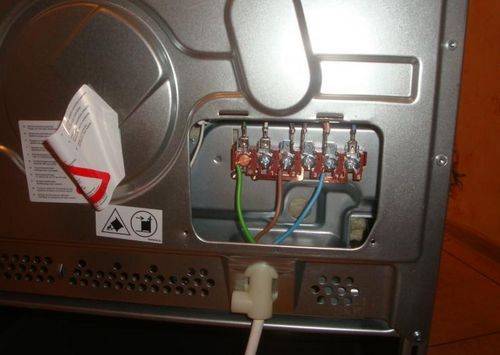

Однофазное подключение электрической плитыИсточник elektriki23.ru
Теперь это же подключение только с помощью розетки. Здесь нет особых отличий, просто надо правильно подсоединить провода к самой розетке. Потому что в этом устройстве есть свои контакты, обозначенные, как и на панели плиты. Главное – ничего не перепутать. На фото ниже, как раз такой вариант подключения электрической плиты показан.
Подключение электроплиты через розеткуИсточник stroimaterials.ru
Есть и другой вариант соединения электроплиты к питающему кабелю. Через соединительную колодку. Это своеобразный промежуточный вариант между прямым соединением и розеточным. Эта ситуация может возникнуть тогда, когда розетка по причины выхода из строя демонтирована, а хозяин дома, думая о безопасности, решает её полностью удалить.
В этом случае вместо розетки устанавливается клеммник, который крепится к стене. Соединение производится точно так же, как и в случае с розеткой
Здесь важно не перепутать контакты на кабеле, торчащем из стены, и кабелем, присоединённому к плите. В помощь цветовая расцветка
Трёхфазное подключение
Перед тем как подключить плиту на три фазы, вам потребуется кабель с пятью жилами. Три из них будут фазными, одна – ноль и третья заземление. Расцветка здесь та же: синий – ноль, жёлто-зелёный – заземление, остальные фазы.
Сначала подключаются земля и ноль
Обратите внимание, если контактов ноля не один, то между ними надо установить перемычки. В последнюю очередь – три фазных провода к фазным контактам
И здесь неважно, какой фазный провод к какой клемме под маркировкой «L» подсоединяется. Как подключить электроплиту к трём фазамИсточник electrik.org

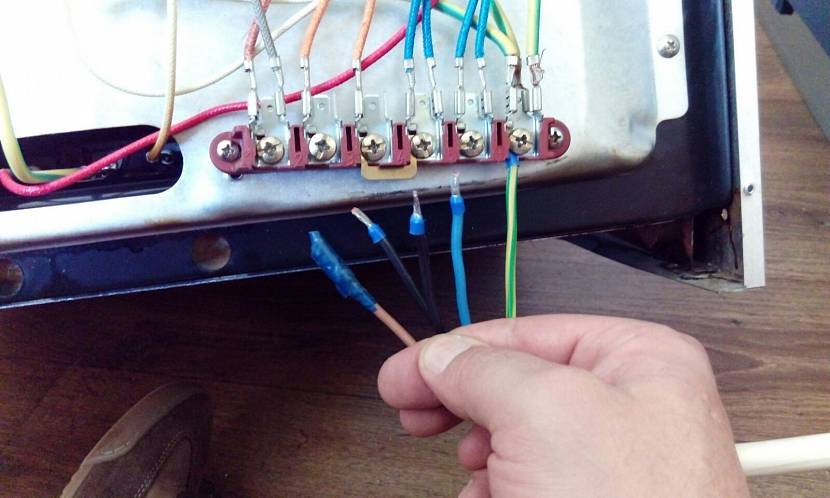

Как подключить электроплиту к трём фазамИсточник electrik.org
Параметры провода
В течение последних лет, при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Несмотря на то, что они гораздо больше стоят, работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.
Как правило, сечение проводников выбирают по определению типа сети — 220 В или 380 В, типа прокладки проводки, а она может быть открытая или закрытая, а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

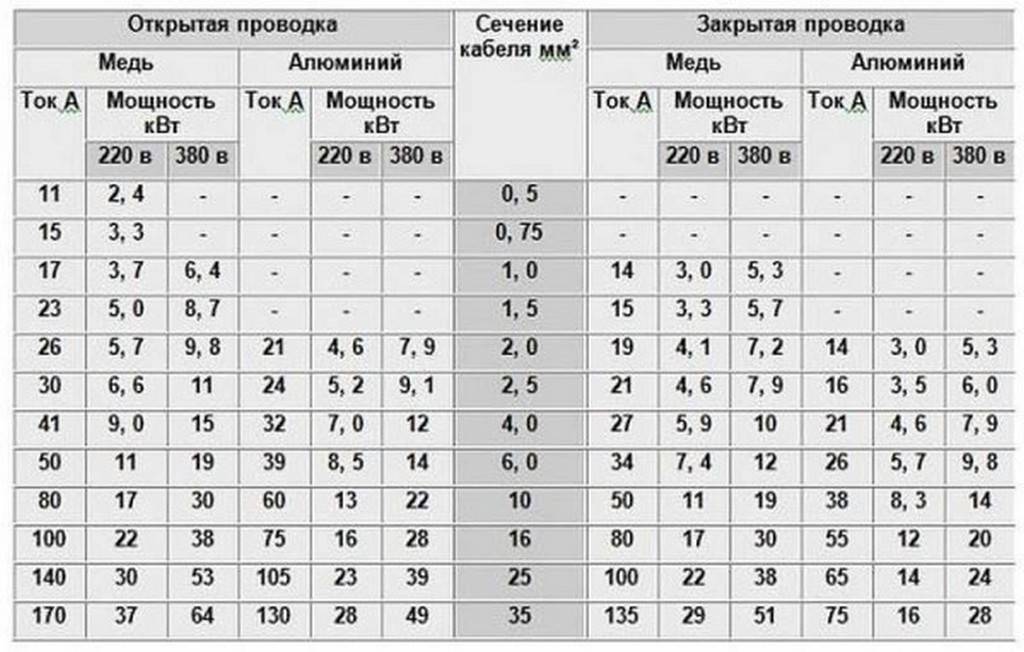

Таблица выбора сечения проводников
