Крепление стропил к мауэрлату: рассмотрим узлы крепления стропил к мауэрлату

Как крепить стропила – когда нужен мауэрлат?

Прежде чем разобраться — как крепить стропила, нужно определить: куда их устанавливать и крепить. Чаще всего стропила закрепляют на специально построенном фундаменте (основе) кровли — мауэрлате. Этот элемент изготавливается из бревен или брусьев, обеспечивает не только устойчивое крепление стропил, но и позволяет равномерно распределить нагрузку на капитальные стены и даже фундамент домостроения.

В домостроениях, полностью построенных из деревянных брусьев или бревен, опорную функцию для стропил выполняет обвязка внешних стен вверху, и другие детали не устанавливаются.

Для домов и строений, капитальные стены которых построены из таких стройматериалов, как кирпич, газо-, пено- или шлакобетонные блоки, мауэрлат устанавливается в обязательном порядке. Такое требование вызвано тем, что стены такого типа очень плохо выдерживают нераспределенные точечные нагрузки. Также штучные стройматериалы недостаточно крепкие для хорошей фиксации конструкции стропил, так как под нагрузкой крепежные детали могут разрушить блок и будут вырваны из него. Поэтому укладка мауэрлата для таких домов обязательна.

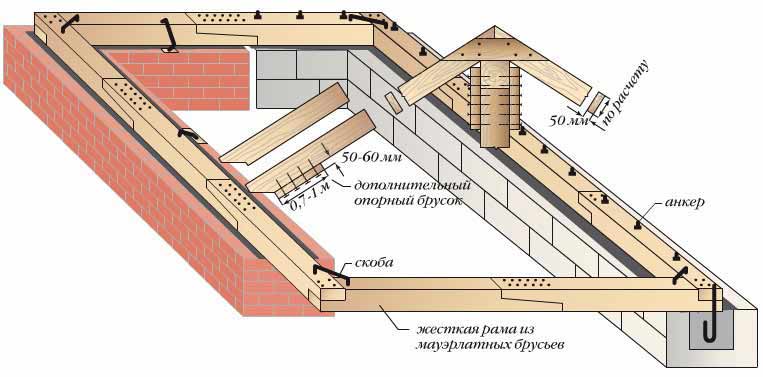

Для наиболее прочного крепления деревянных брусьев мауэрлата, укладываемых по периметру на капитальных стенах дома, необходимо создать вверху стен армирующий пояс из бетона. В монолитную балку 20х20 см вмуровывается крепежные детали для опорных брусьев. Обычно для такого крепежа используются анкера или металлические шпильки диаметром не менее 1,4 см, располагаемые в монолитной балке строго вертикально. Нижние концы анкеров и шпилек загибают, чтобы их не вырвало из армпояса под действием нагрузки. Элементы такого крепежа располагаются на расстоянии не больше чем на 1,5 м друг от друга.

В брусьях мауэрлата делают отверстия, соответствующие расположению анкеров или шпилек в стенах. Брус одевается на анкер, на его резьбовую свободную часть надевают шайбы, а затем навинчивают гайки. Такая технология обеспечивает надежность закрепления фундамента кровли на стенах дома.

Перед укладкой брусьев размещают гидроизолятор (например, рубероид), чтобы не допустить разрушение дерева брусьев под действием воды.

Виды соединения стропил с мауэрлатом

Стропильная система состоит из множества элементов, но главные среди них стропила.

Важно! Как крепить стропила к мауэрлату зависит от того какие стропила использованы (наслонные, висячие), от нагрузок и насколько массивная крыша. Крепление может быть скользящим и жестким, закрытым и съемным

Крепление может быть скользящим и жестким, закрытым и съемным.

Наиболее используемое соединение стропил с мауэрлатом:

  1. Крепление закрытое скользящее, представляет собой прикрепленный к стороне мауэрлата уголок с проушиной. В этом отверстии крепится петля из прочного металла, которая в свою очередь соединяется со стропилом. Такое крепление стропил к мауэрлату без запила является подвижным, на него не влияет изменения, происходящие в стене в результате усадки или разбухания.
  2. Скользящее крепление открытого типа монтируется так же, но без петли в проушину не входит, а загибается, но фиксация остается так же свободной. Подробнее в материале – скользящая опора для стропил.
  3. Жесткие крепления производятся уголками разных типов, креплением LK, для которого требуются запилы. Крепление для стропил LK подходит для бруса или доски любой толщины, нужно правильно подобрать размеры крепежа. Толщина 2мм у любых размеров крепежа такого типа, величина длина разная. Крепление надежное, лучше всего подходит для фиксирования узлов соединения.
  4. Жесткие крепления осуществляются с помощью уголков. Используют уголок с увеличенным ребром жесткости, такие детали следует крепить с запилом. Применяются также уголки с высокими сторонами толщиной 2-3мм, их нужно крепить без запилов, но с большим количеством саморезов.

Установка стропил на мауэрлат производится усовершенствованными уголками КР1, КР2. В их конструкции предусмотрены технологические отверстия для анкерного крепления. Овальная форма отверстий снижает риск вырывания анкерного болта при усыхании древесной основы конструкции. Так же надежны уголки КР5, КР6, которые нужны чтобы крепить стропила к мауэрлату при большой нагрузки массивной крыши. Надежно крепить стропила к мауэрлату, если они имеют большое сечение, лучше перфорированными уголками КМ. Такое крепление очень надежно, не требуется врезки, но обязателен точный угол.

Важно! Для крепления под прямым углом применяется усиленный уголок KMRP, от обычных уголков он отличается вытянутым отверстием, применяется для компенсации смещения крыши, сделан так, что при подобных процессах не происходит повреждения элементов крепежа, особенно пригоден там где невозможно применить врезку одной детали к другой. Изготавливают уголок из прочной стали толщиной в 2мм

Еще один вид соединения это установка между досками. Доски являются креплением, они спиливаются под нужным углом и фиксируются в нижней части уголками.

Также применяются способы крепления стропил с помощью подкладок из досок, проволочной скрутки, скобами, к мауэрлату. Эти типы крепления известны давно, популярны и экономичны.

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:

  1. Жесткие. Жесткими креплениями называют такие разновидности крепежной фурнитуры, которые не способны компенсировать изменения размеров древесины в процессе высыхания. Они обеспечивают прочную, надежную фиксацию, однако, они могут стать причиной деформации каркаса, приводящей к изменению геометрии кровли, протечкам или даже обрушению конструкции. К этой разновидности крепежа относятся металлические уголки, металлические накладки и деревянные «чурки».
  2. Подвижными. Подвижными крепления называют способы фиксации, которые за счет скользящих вдоль своей оси деталей могут компенсировать изменение размеров стропильного каркаса в процессе усадки сооружения. Каркас, закрепленный с помощью ползунов или салазок, «дышит» вместе с домом, подстраиваясь под его размеры, не давая деформаций. С помощью таких креплений можно возводить крыши для деревянных домов, не прошедших процесс усадки.

Скользяща стропильная система

Необходимые для работы инструменты и материалы

Для изготовления мауэрлата необходимы следующие инструменты:

  • Ножовка;Болгарка с насадками для резки металла и дерева;Шуруповерт или дрель;Уровень;Рулетка;Плоскогубцы и молоток;Битки под саморезы и сверла.

Также может понадобиться сварочный аппарат, если закрепление мауэрлата будет осуществляться посредством вмурованных в армопояс анкерных болтов.

При изготовлении мауэрлата следует запастись следующими материалами:

  • Гвозди;«Г» образные шпильки или анкерные болты. Саморезы;Деревянный брус;Шайбы и гайки; Гидроизоляционный материал (рубероид либо аналогичный материал);Болты и металлические пластины. Стальная проволока (в случае, если крепление будет осуществляться посредством проволоки).

Количество материалов, необходимых для сооружения мауэрлата напрямую зависит от размеров постройки.

Крепление стропильной ноги к мауэрлату

Правильная разметка и расчёт каркаса крыши на чертеже, а затем качественное осуществление плана в строении крыши играет огромное значение. В течении каждого года крыша строения регулярно подвергается риску нарушения целостности и даже деформации прилегающих стен, вследствии выпадения большого количества атмосферных осадков, смены температурных режимов. Помимо внешних факторов риска, основа крыши и стены должны выдерживать собственный не малый вес каркаса и покрытий.

Многоуровневый каркас крыши состоит из главных несущих звеньев: стропильных ног и мауэрлата. Их правильная установка гарантирует долговечность крыши, точное расположение всех перекрытий, а значит и оптимальное функционирование защитных звукоизоляции, гидроизоляции, пароизоляции.

Из всего многообразия разновидностей мы рассмотрим двускатные крыши, ведь именно они нуждаются в поддерживающей основе — мауэрлате.

Для его создания нужно использовать тот материал, который планируется применять ко всем несущим и поддерживающим элементам каркаса. Если каркас будет полностью деревянным, то и брусья для мауэрлата должны быть деревянными.

Необходимо позаботиться о правильной форме брусьев для основы крыши. Не желательно применение неровных балок с выступающими сучками. Если вы не имеете возможности подобрать ровные балки, следите, чтобы длина маленьких веточек не была больше, чем одна треть от ширины бруска. В идеале все брусья обрабатываются и к этапу сборки крыши поставляются калиброванными и фрезерованными минимум с обеих, а лучше со всех четырёх сторон.

Для каркаса крыши, следовательно и для мауэрлата, часто используются железо или железобетон. Такой каркас отличается высокой прочностью. Если по вашим индивидуальным расчётам стены выдержат вес металлического каркаса, вы можете выбрать этот вариант. Для металлического каркаса используются блоки мауэрлата того же материала.

Размеры брусьев варьируются от десяти сантиметров, обычно употребляют балки не меньше пятнадцати сантиметров. Ширина бруса напрямую зависит от длины и ширины стропил. Например, если сечение бруса двухскатной крыши равно 40х150 мм, то используются балки мауэрлата с сечением от 100х100 мм. При сечении бруса 100х250 мм изготавливается мауэрлат от 150х150 мм.

Мауэрлат крепится на внутреннюю часть наружной стены с помощью анкеров, стальной проволоки или шпилек. В процессе укладки брусьев мауэрлата, нужно соединять их на всех стыках металлическими скобами.

Нужно закрепить брусья основания как можно более качественно. На них будут установлены стропильные ноги, от чёткой фиксации которых зависит износостойкость и надёжность всей крыши.

Ремонт кровли из рубероида. Об этом вы прочитаете в следующей нашей статье.

А здесь статья про технические характеристики металлочерепицы.

Как производить установку?

Теперь поговорим о том, как производится укладка стропил. Их монтаж стартует с установки мауэрлата. Прогон требуется закрепить к стенам с применением болтов опорного типа. Крепление стропил на мауэрлат осуществляется по следующему алгоритму.

  • Сначала потребуется создать шаблон конструкции стропильных ног, которые планируется получить. Это сделать очень просто, ведь достаточно будет лишь произвести соединение одинаковых по длине досок с применением гвоздя.
  • Полученную конструкцию следует закрепить там, где будут места фиксирования стропильных ног. После этого нужно все зафиксировать в положении «ножниц» с применением еще одной доски, что будет идти параллельно балочному перекрытию. Это даст возможность осуществить фиксирование угла конструкции.
  • Теперь создаем еще один шаблон. Но его следует делать из фанерного листа. Его применение даст возможность определить размер зарезки балок в точках опоры на мауэрлат.
  • Ранее созданные шаблоны нужно применить для создания установочных запилов, чтобы произвести соединение брусьев под требуемым углом. Это позволит создать так называемую стропильную ферму.
  • Фермы нужно поднять на крышу и осуществить их закрепление на мауэрлате. Начинать требуется с монтажа конструкций по краям. После этого в верхних областях ферм забивается по гвоздю и осуществляется натягивание шнура. Веревка послужит маяком для монтажа следующих конструкций такого типа. Оставшиеся стропильные конструкции требуется устанавливать на расчетном расстоянии, но не меньше чем через 600 миллиметров между соседними перекрытиями балочного характера.

Все о креплении стропил к мауэрлату в видео ниже.

Фиксация стропил на мауэрлате

При возведении большинства крыш выполняется монтаж мауэрлата. Он служит опорным элементом для стропил. При этом их верхние концы фиксируются на коньке. Сам по себе мауэрлат представляет собой брус. Его монтаж выполняется на стенах. Укладка осуществляется по периметру дома.

Монтаж мауэрлата на стенеИсточник wp.com

Однако возможен вариант, когда стропила опираются непосредственно на наружные стены постройки без предварительного монтажа мауэрлата. Это случается, если для постройки используют брус и бревна. При таком варианте на последнем венце делают врубки, а для усиления применяют в нужном количестве уголок для стропильных соединений. Повышается надежность еще с помощью металлических скоб.

Мауэрлат всегда укладывают, когда дом возводится из газобетона, кирпича и других подобных материалов, способных отдавать влагу деталям крыши из дерева. Чтобы предотвратить быстрое гниение всей конструкции, сначала по периметру здания осуществляют монтаж бруса. Именно он называется мауэрлатом. При этом перед его укладкой всегда выполняется монтаж гидроизоляционного слоя.

Неподвижное соединение

Для создания крепления используют два способа. Первый вариант подразумевает применение угловых металлических элементов вместе с подшивными деревянными брусками. При этом также выполняют запил стропил под нужный угол.

Фиксация стропил при помощи уголков из металла и опорного брусаИсточник flat-house.info

Использование уголков из металла с 2-х сторон каждой стропилины позволяет выполнить неподвижные соединения. Для их крепления применяют саморезы. Реже используют гвозди.

Второй вариант до недавнего времени применялся повсеместно. При реализации этого способа не используются металлические уголки. Стропила соединяются с мауэрлатом при помощи только одних гвоздей. Два таких метиза забиваются под наклоном. Происходит их скрещивание непосредственно в мауэрлате.

После этого забивается еще один гвоздь, но только строго вертикально. При этом метизы должны иметь крученое исполнение или специальные насечки. Именно они препятствуют вытаскиванию гвоздей и ослаблению узлов крепления.

Два гвоздя, которые забиваются с боков, препятствуют смещению стропила в левую или правую сторону. При этом вертикальный метиз используется для фиксации стропильной ноги непосредственно на мауэрлате.

Видео описание

О том, как выполняются выпилы в стропилах, рассказано в видеоролике:

Скользящее соединение

Узел мауэрлата и стропильной ноги нередко создают при использовании скользящих элементов. С их помощью выполняют сопряжения, которые будут иметь два уровня свободы. Такое крепление создается путем использования специальных крепежных элементов. Они позволяют одной из двух сопрягаемых деталей беспрепятственно перемещаться в определенных границах.

Скользящее крепление независимо от уровней свободы – это надежный способ соединения стропильных ног с мауэрлатом. Если монтаж выполняют мастера с опытом, тогда стропила не будут непроизвольно перемещаться по опоре. Скользящие соединения выполняются для соблюдения невидимых физических законов.

Видео описание

О необходимости использования скользящих креплений и где они монтируются, рассказано в видеоматериале:

Коротко о главном

Во время возведения постройки создаются висячие и наслонные системы из стропил. Опираются они с разным уровнем жесткости. Опорный узел может иметь нулевую, первую, вторую и даже третью степень свободы. Другими словами, во время монтажных работ его создают подвижным или полностью неподвижным.

Для крепления стропильных ног чаще применяют перфорированные пластины и уголки из металла. В зависимости от необходимой степени свободы могут использоваться скользящие крепежные е элементы. Для повышения надежности дополнительно выполняют запилы в стропилах и даже мауэрлате, который всегда монтируется на стенах из кирпича и другого подобного материала.

Если не выполняется укладка мауэрлата, тогда обязательно создается затяжка. При этом стропила не монтируются непосредственно на стенах из пено- или газобетона.

Разнообразие элементов для крепежа

По мнению опытных кровельщиков, наиболее эффективным получается крепление стропил саморезами или гвоздями.

Данные крепежные изделия имеют как достоинства, так и недостатки:

  1. Для того, чтобы забить гвозди, требуется только молоток, который всегда имеется в хозяйстве. Для фиксации стропил нужно пользоваться зазубренными изделиями, обеспечивающими надежное сцепление с древесиной. Но некоторых мастеров не устраивает то, что крепить стропила гвоздями вручную долго.
  2. При постройке стропильной конструкции отдают предпочтение оцинкованным саморезам, которые не подвержены коррозии. Благодаря наличию резьбы, их можно прочно ввинтить в толщу древесины, надежно зафиксировав. Для этого задействуют портативный шуруповерт. Недостаток такого варианта заключается в том, что при необходимости демонтажа удалять саморезы из древесины придется долго.

Кровельщики с большим опытом работы рекомендуют использовать для фиксации оцинкованные ершенные гвозди, длина которых превышает толщину пиломатериалов на 3 – 5 миллиметров.

Крепление стропил без мауэрлата

Если мауэрлат не используется, а стропила крепятся прямо к балкам перекрытия, происходит точечное распределение нагрузки от веса всей крыши.

Для этого используют удлиненные балки, которые на 40 см должны выступать за линию стен. Поперек балок натягивается струна – так соблюдается равный угол при креплении. Эта струна будет служить ориентиром, когда под подошвы стропил начнут выпиливать пазы. Как происходит крепление балки и стропил? Известно три популярных способа:

  • упор в торец балки;
  • зуб упорный;
  • зуб шипованный.

Число требуемых зубьев (два или один) зависит от величины угла наклона стропильной подошвы. Стропильные концы вставляют в пазы, дополнительно фиксируя стропила на балках стальными уголками или болтовым соединением. Одинарного зуба вполне достаточно, если крепления с балкой происходит с помощью врубки.

Кровельные крепежные материалы ↑

Наличие многочисленных точек крепления требует соответствующих объемов и разнообразия номенклатуры крепежных материалов.

Выполнить различные виды фиксации можно с использованием следующих метизов.

  • Гвозди. Наиболее старый и простой способ соединить две детали стропильной системы. Обычно вбиванием гвоздей можно прикрепить стропилины к мауэрлату, соединить их между собой, осуществить монтаж дополнительных элементов: прогонов подкосов и прочих. Наиболее ходовые метизы 150 и 200 мм, более мелкими осуществляют крепеж с помощью дополнительных крепежных материалов.
  • Скобы. Применяются для соединений стропил с мауэрлатом, между собой в коньке и другие варианты фиксации. Изготавливаются обычно из обожженной проволоки диаметром 6 мм и заточенными концами.
  • Гвоздевые полосы. Пластинки стали, с цинковым покрытием имеющие несколько рядов зубов длинной до 8 мм. Вбитые в древесину обеспечивают надежную фиксацию деталей.

Кроме того в креплениях могут использоваться нагели (в деревянных строениях), металлические шпильки для наращивания длинны стропил и прочие варианты крепежей.

Важно
При выборе крепежей важно подобрать их соответствующего качества, и с требуемыми размерами. К примеру, гвозди обеспечивают надежное соединение при вбивании их в детали минимум на 50 мм!

Некоторые рекомендации

Крепление стропил к коньковому прогону, мауэрлату или между собой – это важная задача. Чтобы выполнять такую работу правильно, следует воспользоваться следующими рекомендациями от специалистов:

Не важно, из какого материала выполнены стены дома, всегда нужно делать мауэрлат. Пеноблок, кирпич или что-то другое, все это не даст нужную горизонтальность

В результате крепление стропил будет делать сложнее. К тому же, мауэрлат позволит равномерно распределить нагрузку на стены. Исключение может составить только дом, который сделан из брусьев или бревен.

Но и тут без мауэрлата будет трудно обойтись, если самый верхний ряд уложен не строго по горизонтали.Если стропильные ноги сшиты из двух частей, то место соединение необходимо усилить. В этом случае под ним устанавливаются подкосы или стойки. В этом случае, для крепления дополнительных опор, можно использовать пластины различных видов.Если в стропильной системе не используется коньковый прогон (висячая конструкция), то верхнее место соединения фермы следует усилить.

В этом случае помимо обычного крепления стропил между собой применяются металлические уголки или пластины.Особые сложности может вызвать монтаж каркаса вальмовой крыши. Здесь, кроме основных стропил, применяются диагональные и нарожники. Именно с креплением их могут возникнуть трудности.

Диагональные стропила верхним концом крепят к торцу конькового прогона и с основной стропиле. При этом используют метод врубки. На самой диагональной стропиле следует сделать вырубки или набить специальные бруски.

К ним и будут крепиться нарожники.Если делается жесткое крепление стропил к мауэрлату с применением шаблона, то нужно быть внимательным. В первую очередь вы должны убедиться, что соблюдена и горизонтальность и вертикальность. Мауэрлат должен лежать ровно.

Сделав шаблон, не спешите делать спилы на остальных стропилах. Следует пройти по всем местам крепления. Это необходимо чтобы проверить идеально ли подходит шаблон.Делая монтаж, вначале ставят две крайние фермы, по обеим сторонам дома.

Затем между ними натягивают веревку. Она будет служить ориентиром, чтобы остальные стропильные пары крепились на одном уровне.Если используется способ с упорными брусками, то дополнительных элементов фиксации от опрокидывания делать не стоит. Но только в том случае, если крепление производится с двух сторон стропил.

Во всех остальных вариантах необходимы дополнительные приспособления, которые будут предотвращать опрокидывание.Скользящее крепление можно использовать не всегда. Так как снизу надежного упора не будет, то коньковый прогон должен быть обязательно. Поэтому такой способ крепления стропил к мауэрлату применяется только при наслонной системе.Еще один нюанс касается скользящего метода.

Если таковой применяется, то сверху следует крепить стропила с помощью шарнирного соединения. С его помощью можно погасить вертикальные нагрузки.Выбирая место, куда будет крепиться стропила, следует избегать проблемных участков. Это, главным образом сучки.

Место вокруг них достаточно непрочное. Если сюда произвести крепление стропил, то соединение будет ненадежным. Если на участке обнаружено место подверженное гниению, то такой деревянный элемент использовать категорически нельзя.

Видео по теме:

Многие специалисты советуют дополнительно скреплять места соединения стальной проволокой.

С ее помощью вся система будет более надежной. Кроме того, перед монтажом необходимо в обязательном порядке обработать все деревянные элементы специальными пропитками. Они предохранят всю конструкцию от возгорания, а также от плесени и жучков.

https://youtube.com/watch?v=d6BaQ6Q_-ogrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

  • 1poderevu.ru
  • dekormyhome.ru
  • kryshagid.ru

Крепление стропил к мауэрлату двускатной крыши

Лучше понять все нюансы поможет «живой» пример монтажа стропильной системы двускатной крыши. Это самая распространенная конструкция в частном строительстве.

Дом из кирпича с внутренней несущей стеной. Рационально применить наслонную схему с опиранием стропил на мауэрлат и коньковый прогон.

Для стропильных ног используются доски 50х150 мм. По периметру дома укладывается мауэрлат сечением 200х200 мм, по внутренней стене — лежень 150х150 мм.

Мауэрлат по длине соединяется косой врубкой, в углах стыкуется «в полдерева». Крепится к армопоясу на шпильки с гайками.

В зданиях с кирпичными стенами, в отличие от деревянных домов, мауэрлат соединяется со стропилами жестко. Используется врубка — в нижней части вырезается паз по конфигурации опорного бруса. Дополнительно детали фиксируются металлическим крепежом.

Как сделать запил

Вырезание паза — наиболее ответственный момент при подготовке стропил к монтажу. Применяются разные способы:

Целая доска одним концом выравнивается по мауэрлату, вторым по коньковому прогону. По фактическим замерам делается разметка и запил. Следующие стропила обрезаются по первой заготовке.

Угол уклона ската рассчитывается по тригонометрическим формулам и запиливается помощью торцовочной пилы с угломером. Этот метод чаще всего используется в заводских условиях, когда нужно подготовить много стропил.

Можно отмечать углы угольником с встроенным транспортиром. Он стоит недорого, а пользоваться им просто. Профессиональные строители используют угольник Свенсона (Swanson Speed Square). Это приспособление позволяет быстро измерять и размечать углы в пространственных конструкциях — крышах или лестницах.

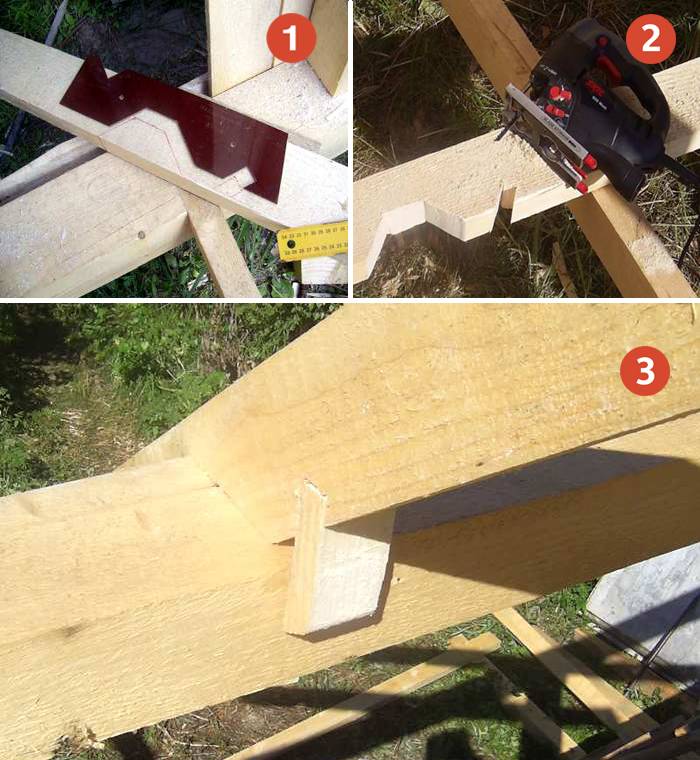

Наиболее простой и быстрый вариант — вырезать шаблон. Даже если у вас есть только рулетка и карандаш, вы легко сможете изготовить его из обрезков доски или листового жесткого материала — ДВП, ОСП, ДСП. Используются тригонометрические расчеты или транспортиры, с помощью которых вычерчивается контур паза с нужными характеристиками. После вырезания дисковой пилой шаблон готов.

Для монтажа двускатной крыши потребуется 2 шаблона — для опорного и конькового узла. Для удобства на нижний край лекала набивается брусок, который будет служить упором при разметке.

Подготовка стропил и монтаж

В двускатных кровлях стропильные ноги могут опираться не только на конек и мауэрлат, но и промежуточные стойки. Чтобы избежать погрешностей при измерениях, за основу нужно взять самую верхнюю точку и контролировать расстояний только от нее.

Этот шаблон нужен для изготовления стропил

Подготовка начинается с торцевания конькового торца с помощью дисковой пилы. Угольник Свенсона или шаблон выставляется с нужным углом и производится запил.

Если предусмотрена врубка для крепления к коньковому прогону, в верхней части стропил по разметке выбирается посадочное место.

От точки сочленения стропил на коньке (по оси прогона) отмеряется расчетная длина до мауэрлата. С помощью шаблона или треугольника Свенсона размечается посадочное гнездо и аккуратно выпиливается дисковой или цепной пилой. Для удобства выставляется глубина пиления, равная толщине доски плюс 1 мм.

Рекомендуется не допиливать линии разметки до конца, чтобы потом их можно было доработать ножовкой. Это позволит не уменьшать рабочую высоту сечения, если пила слишком глубоко зайдет в доску.

Глубина «седла» не должна превышать одной трети от ширины стропила

Карнизный свес отпиливается уже по смонтированным стропилам по шнурке. Остается примерить стропильную ногу по месту, подогнать посадочные пазы до плотного примыкания и закрепить соединения металлическими уголками.

Запилы нужно делать очень аккуратно, чтобы обеспечить максимальное прилегание. Допускаются зазоры не более 2-3 мм. В кривые неплотные стыки запрещено подкладывать деревянные клинья. Со временем они усыхают и выпадают, а крепление становится неустойчивым.

Установка стропил односкатной крыши

Для крепления стропильной системы односкатной крыши есть несколько подходов, которые существенно различаются.

Если стропила к боковой части не прислоняются, а лежат на торце стены, то их крепят непосредственно к стенам при помощи анкерных болтов или шурупов, если устроены закладные в стене.

Второй вариант — крепление стропильных ног к брусу, который заранее устанавливается на стене.

При таком варианте в несущей стене значительно меньше отверстий.

После того, как брус надежно зафиксирован на стене, стропильные ноги крепят при помощи болтов или саморезов.

По бокам для повышения надежности соединения устанавливают угольники.

ВЫВОДЫ:

  • Крепление стропильных балок к мауэрлату – одно из наиболее важных соединений, от прочности которого зависит долговечность кровельной конструкции.
  • Для создания надежного крепления необходимо соблюдать определенные правила.
  • Конек стропильной пары создается тремя способами: соединением встык, закреплением стропильных брусов на коньковый прогон и соединением внахлест.
  • Способ, посредством которого осуществляется фиксация нижних стропильных концов, определяется типом постройки.
  • Крепление стропил к мауэрлату – самый популярный способ фиксации их нижнего участка.
  • Для крепления к балкам применяют два основных способа.
  • При креплении стропил к мауэрлату используются различные виды крепежных элементов и врубок (врезок).
  • Тип сопряжения выбирается в зависимости от конструкции кровли: в некоторых случаях оптимальным является использование жесткого сочленения, в других случаях более подходит скользящее.

https://youtube.com/watch?v=XW62-IZ–fs
