Вытяжка в бане своими руками
Для бань с отоплением электрокаменкой вышеописанный способ не подходит. Сделайте продухи с регулируемой подачей и вытяжкой воздуха.
Преимущества:
- гибкая регулировка кратности газообмена;
- поддержание комфортной температуры и влажности;
- всесезонная работоспособность системы;
В любое время можно модернизировать естественную вентиляцию до приточной, установив вентилятор.
Запомните правила:
- Приточное отверстие располагается в нижней части помещения, вытяжное в верхней;
- Приток и вытяжка находятся в противоположных стенах или по диагонали друг от друга;
- Забор воздуха с улицы или из «чистого» помещения, вывод отработавшего в парной и в моечной.
Где сделать приток
| расположение | преимущества | недостатки |
| Входная дверь | Не промокает нижний венец | Если дверь находится напротив полок, поток прохладного воздуха снижает комфорт |
| Нет нужды пробивать отверстие в стене | ||
| Под полками | Эстетично | Неудобный доступ для регулировки |
| Хорошая конвекция | ||

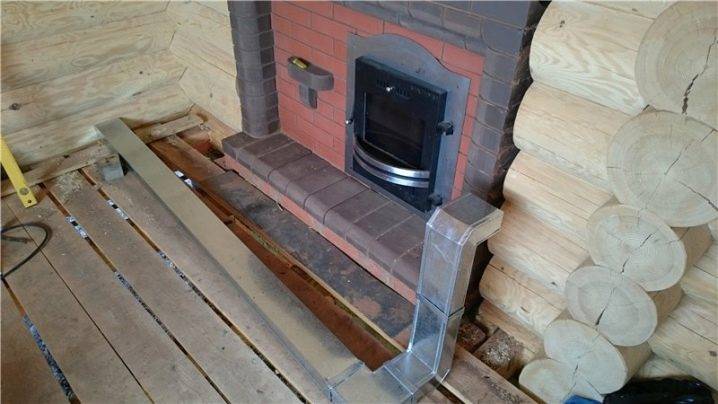

| Сзади печи | Подогрев входящего воздуха | Ограничения по расстоянию до задней стороны печи |
| Хорошая конвекция |
Где сделать вытяжку
Расположите отверстие в любом удобном месте, ориентируясь на правила.

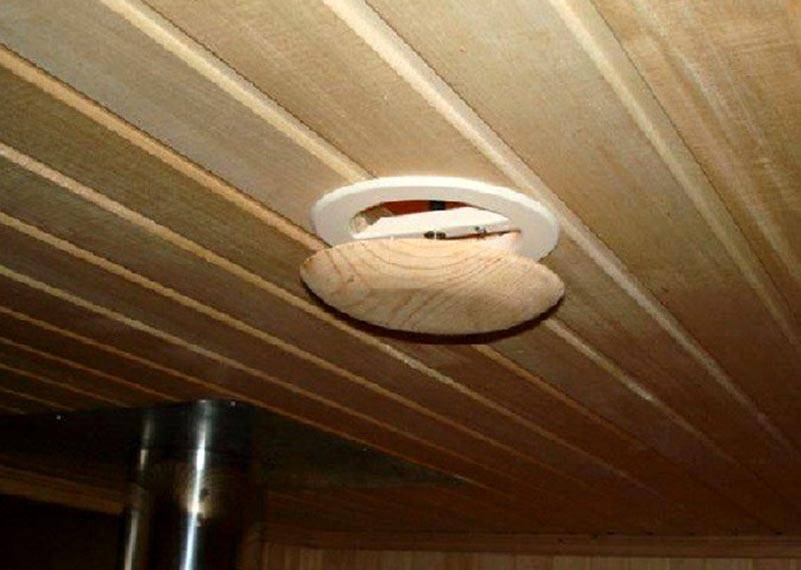

Рекомендация. Отверстие в потолке не лучшая идея. Влажный воздух негативно скажется на состоянии стропильной системы. Для сохранности подкровельного пространства нужно вывести вентиляцию за пределы чердака, что сложно и дорого. Нарушение герметичности крыши увеличивает риск протечки.

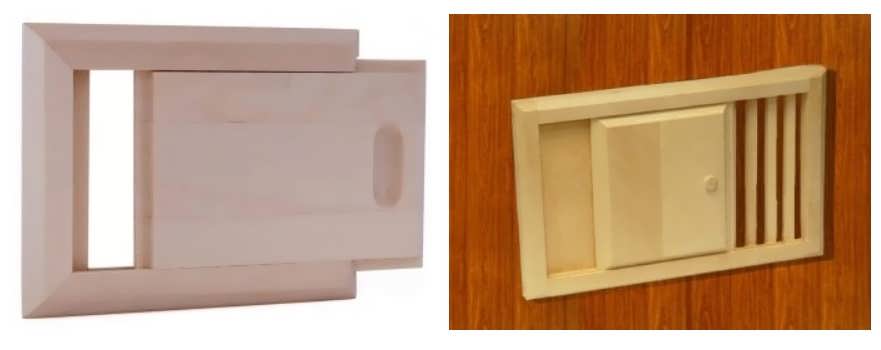

Отверстия вентиляции можно оборудовать такими дверцами-задвижками
Как сделать вентиляцию в бане своими руками
Организация циркуляции воздуха в каждом помещении имеет индивидуальные особенности.
Вентиляция предбанника
Тамбурное помещение или предбанник используется в качестве раздевалки. Отделение расположено вдали от зон с повышенной влажностью и температурой.
В вентилируемом помещении раздевалки всегда будет сухо и комфортно
Использование входной двери способствует притоку свежего воздуха и надёжной вентиляции раздевалки.
При строительстве здания необходимо предусмотреть вентиляционное отверстие. Если воздушный канал отсутствует, то его необходимо сделать самостоятельно:
- Сверление осуществляйте с использованием перфоратора или дрели, оснащённой специальной насадкой.
Установите защитную решётку с внешней стороны отверстия.
- Закрепите регулируемую заслонку изнутри помещения.
Воздухообмен в моечной
Моечное отделение, в котором установлен душ, вентилируется за счёт естественной циркуляции воздушных потоков, перемещающихся от помещений с повышенной влажностью к вентиляционным отдушинам или небольшим форточкам.
Проще всего проветривать моечное помещение можно с помощью форточки
Выполняйте установку вентилятора по следующему алгоритму:
- Просверлите в стене сквозное отверстие, соответствующее по размерам посадочной части вентилятора.
- Закрепите защитную решётку с уличной стороны.
Привинтите со стороны душевой вентилятор, используя стандартный крепёж.
- Подключите электрические провода и проверьте работоспособность устройства.
Для вентиляции моечного помещения применяйте вентиляторы с рабочим напряжением 220 вольт, имеющие небольшую мощность — 20–100 Вт.
Организация циркуляции воздуха в парилке
Для вентиляции парной выполните 2–3 канала, предназначенных для воздухообмена. Одна магистраль обеспечит поступление свежего воздуха, а остальные позволят отработанным воздушным массам беспрепятственно покинуть помещение.
Увеличенный размер вытяжного канала позволяет быстрее проветривать помещение парной

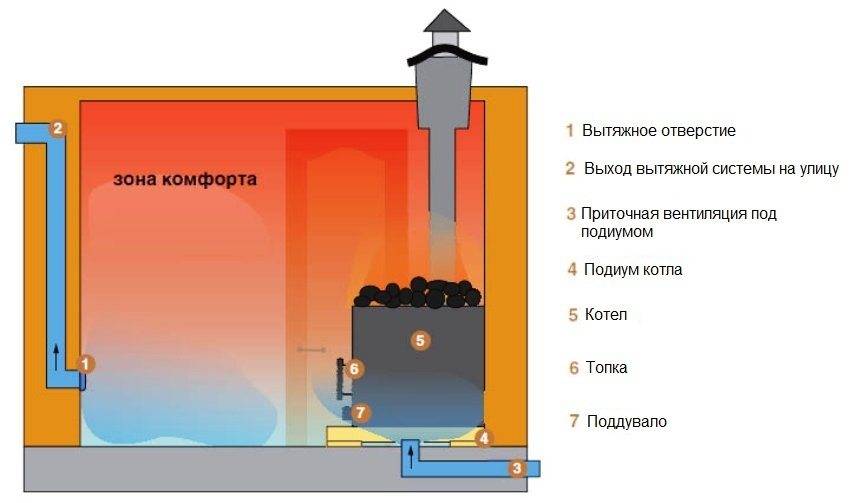

Расположение каналов выполните согласно одной из предложенных схем вентиляции.
Интенсивность воздухообмена зависит от расположения и соотношения размеров приточных и вытяжных каналов
Выполнение отверстий на стадии строительства позволит сохранить целостность отделочных материалов и облегчить работы.

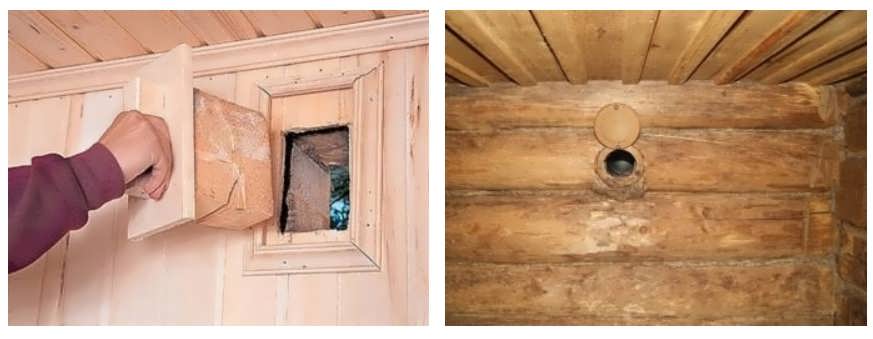

Обязательное условие — установка регулируемых задвижек, позволяющих изменять интенсивность воздухообмена.
В деревянной бане задвижку лучше изготовить из той же из древесины, которая использовалась для внутренней отделки
Выполнение мероприятий по обустройству каналов не представляет сложности:
- Просверлите отверстия согласно выбранной схеме вентиляции.
Установите с внешней стороны помещения защитно-декоративные решётки.
- Прикрепите к каналам внутри парилки шиберные задвижки или регулируемые жалюзи.
Видео: вентиляция в парилке
Создание микроклимата в комнате отдыха
Комфортный температурный режим и оптимальная циркуляция воздуха в комнате отдыха достигаются благодаря естественному воздухообмену.
Воздушный канал в верхней части стены обеспечивает достаточный приток свежего воздуха
Для организации доступа свежего воздуха вместо вентканала можно использовать окно
Просверлить отверстие и установить задвижку не составит труда.
Основные функции вентиляции
Проектируя баню, предусмотрите эффективный воздухообмен. Он должен обеспечивать:
- Удаление влажного воздуха, подсушивание конструкций;
- Выведение углекислого и угарного газов;
- Приток свежего воздуха.
Правила обустройства вентиляции зависят от материала постройки и от того, является ли баня отдельно стоящим зданием, или она совмещена с домом. Если на стадии строительства не была заложена вытяжка, сделайте ее самостоятельно. Затраты окупятся увеличением срока службы. Исправление строительных ошибок силами наемных рабочих процесс дорогостоящий, и здесь возникает вопрос: как сделать вентиляцию в бане своими руками.
Вентиляция в предбаннике
Предбанник должен быть теплым помещением со свежим воздухом, в котором комфортно находиться после банных процедур. Поэтому его обычно оборудуют только одним вентиляционным отверстием — вытяжкой. А для ускорения процесса газообмена на эту вытяжку часто ставят вентилятор. Само вытяжное отверстие располагается напротив парилки на высоте полуметра. Его высверливают доступным способом в стене, ставят на него с одной стороны заглушку, с другой — решетку или дефлектор. В случае принудительной вентиляции внутри находится вентилятор, подключенный по прилагающейся к прибору инструкции.
Но если топка печи находится не в парилке, а в предбаннике, придется позаботиться о том, чтобы к печи поступал свежий воздух с улицы. Для этого оборудуется вентиляционный канал, скорее всего из оцинкованной стали, который проходит под чистовым полом и доставляет свежий воздух непосредственно к печной дверце. Монтаж этого канала ведется до окончания работ с полом. Труба расчетного диаметра одним концом вставляется в отверстие в стене, где закрепляется с помощью монтажной пены и закрывается решеткой, а с другой стороны выводится к печи и снабжается регулируемой заглушкой.
Типы вентиляционных систем
Устройство вентиляции в бане варьируется сообразно конструкции помещения и его суммарному объему. Естественная вентиляция основывается на различии температур и давлений внутри и снаружи. Чтобы она работала эффективно, ввод воздуха организуют около печи, на уровне 25-35 см от пола. Выходное отверстие делают на противоположных стенах примерно в 15-25 см ниже потолка
Но важно учесть, что такая схема недостаточно хороша для парных, поскольку внизу там относительно холодно, а вверху всегда горячо
Естественное движение воздуха в подобной ситуации слишком трудно организовать, придется очень тщательно и аккуратно располагать составные части вентиляционной системы. Принудительная схема не всегда требует использования электронных управляющих систем, со сложными панелями и так далее. Есть более простые варианты, когда вентиляционные окошки, размещенные особым образом, дополняются вытяжным вентилятором. Сочетание таких компонентов особенно эффективно, когда баня расположена внутри дома, окна не размещены внутри наружной стены, а связаны с выходами длинным коробом для вентиляции. Канальные вентиляторы требуется подбирать очень тщательно, потому что условия их эксплуатации в банях отличаются от обычных параметров.
Особенность таких аппаратов состоит в повышенной гидроизоляции электрических цепей и основных механических деталей, в приспособлении к работе при высокой температуре без последствий для техники. Состояние приточной вентиляции и устройство ее в каждом помещении адаптируется под индивидуальные особенности и под тип бани. Отсюда следует, что время, потраченное на расчеты и продумывание проекта, не тратится зря – оно позволит сэкономить немало средств и времени, получить оптимальный результат скорее.
Как уже известно, основная масса проектов подразумевает расположение вводных окошек около печей в 0,25-0,35 м от пола. При таком исполнении печка передает тепло воздуху, поступающему извне, и возникает поток, движущийся в направлении вытяжки. Преодолев все расстояние, горячий и уличный потоки в конечном счете охватывают весь объем парной, а сильнее всего нагревается участок, где расположена верхняя полка.
Во втором варианте за счет установки вытяжного вентилятора можно смонтировать вводное и выводное отверстия на одной стене. Воздушный поток устремлен сначала в направлении нагревательного прибора. Получив тепловой импульс, он начинает подниматься к потолку и движется по широкой дуге, которая охватывает всю комнату. Такой подход окажется эффективен, если баня встроена в дом и имеет только одну наружную стену, при этом нет необходимости в обустройстве вентиляционного короба.
Если создается баня с протекающим полом, вводное окно ставят там же, где и в первом случае, непосредственно рядом с печью. Когда нагретый воздух отдает тепло в верхней доле парилки, он охлаждается и опускается к полу, уходит сквозь отверстия в настиле. Подобный прием улучшает испарение накапливающейся внизу воды и позволяет оттянуть выход деревянного пола из строя. Вытяжку размещают или в соседней комнате, или в изолированных каналах, не позволяющих воздуху возвращаться в парилку. Сложность траектории потока делает применение вентилятора обязательным. Этот вариант применяют очень редко, поскольку просчитать все точно, предусмотреть детали должным образом нелегко.
Еще один тип предусматривает непрерывно действующую печь, поддувальное отверстие которой заменяет вытяжку. Для притока делают окно под полкой, противоположной самой печи и на том же уровне. Холодный воздух вытесняет нагретую массу вверх, а когда отдавшие тепло части потока опускаются, они уходят в поддувальный канал. Есть и еще более сложные системы, когда размещается пара приточных и пара выходных вентиляционных окон (обязательно с принудительным типом циркуляции). Отрегулировать усложненные комплексы довольно сложно, но их эффективность выше, чем в простейших случаях.
Система Басту – это размещение приточных отверстий (с регулируемыми задвижками) за печью или под ней. Организация отдушин под печью не обязательна, хотя и весьма желательна. Сквозь эти отверстия в помещение проникает воздух из подземной части бани, которая продухами фундамента соединена с внешней атмосферой. Когда баню делают в готовом ранее помещении, нужно выбирать комнату с парой внешних стен; при подготовке подвала выбирают угол, соответствующий тем же требованиям. Размеры входного и выпускного отверстия рассчитывают по общим правилам.
Способы устройства естественной вентиляции
Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.
Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.
Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az
Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.
Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.
Вентиляция через дымоход
Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.
Приоткрытая дверь в парнуюИсточник prodverivdome.ru
Приток можно обеспечить такими способами:
- время от времени слегка приоткрывать дверь в парилку;
- сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
- если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
- сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.
В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.
Схема движения воздухаИсточник i.ibb.co
Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.
Вентиляция через продухи
Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:
- вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
- приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
- оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
- сечение вытяжного отверстия должно быть больше.
Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru
Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.
Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи
Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении
Вытяжка естественной вентиляцииИсточник stroyfora.ru
Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.
Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.
