Фундаментная основа под обкладку
Применяемые блоки должны иметь вес 3,8-4,2 кг. Общая масса конструкции, вместе с металлической топкой, потребует прочного основания. После завершения вес будет порядка тонны.
Порядок действий по устройству ленточного фундамента следующий:
- Вырезать квадратное отверстие в полу.
- Вырыть котлован до полуметра вглубь грунта.
- Дно засыпать слоем щебня (фракция 10-20 мм, толщина отсыпки – 10-15 см.).
- Уложить пленочную гидроизоляцию (толстый полиэтилен или рубероид).
- По периметру установить (раскрепить) опалубку.
- Внутри вмонтировать каркас из арматуры (стальной или стекловолоконный).
- Полость залить бетоном, марка которого должна быть не ниже М200, класс В15.
Высота фундамента, выступающего над поверхностью грунта, – 20 см. Под уровень полов его «выводят» при помощи Термоизоляционного слоя. Он выкладывается из жаропрочного кирпича «сплошняком». Раствором служит тот же состав, который будет применен позже.
Какие материалы использовать?
Прежде чем приступить к строительным работам, всегда рекомендуется продумывать план и детально расписывать, где и какие материалы лучше использовать. Например, при отделке может подойти декоративный камень или огнеупорная плитка, в те время как обложить печь стоит кирпичом или талькохлоритом.
Красный кирпич — это наиболее оптимальное решение. Оно идеально для создания теплового экрана. Также рекомендуется рассмотреть полнотелый камень, но в отличие от цельного камня его свойства по удержанию тепла намного хуже.
Силикатный кирпич в свою очередь отличается своей долговечностью. Его используют также при облицовке жилого дома. Устойчив практически к любым погодным условиям.
Известковый материал годится исключительно для тех температурных режимов, которые подходят для функционирования банной печи. Дополнительно следует учитывать повышенную влажность, что может в последующем привести к разрушению материала.
Шамотный камень проявляет устойчивость к разным температурным режимам. Для него не представляют угрозы постоянные перепады температуры, обладает хорошей теплоемкостью. Поскольку внешний вид такого материала оставляет желать лучшего, то стоит сразу продумывать то, как конструкция будет украшена при помощи отделки, например, для этих целей можно взять керамогранит.
Из дисков
Являетесь автолюбителем? Наверняка у вас завалялись уже потрепанные старые диски от машины. Не спешите их выбрасывать — они отлично подойдут для изготовления печки. Особенно, если вы не желаете возиться с трубами. Для того, чтобы сделать печку из дисков для бани, лучше всего подобрать колеса от автомобилей грузового типа:
- больше диаметр;
- толще металл.
Соответственно, такая импровизированная печь прослужит куда дольше и сможет выдерживать очень серьезные нагрузки. А вот если в вашем распоряжении только диски от легкового автомобиля, то сделать с их помощью надежную печь для полноценной парной не получится. Подробная инструкция по изготовлению — в следующем видео.

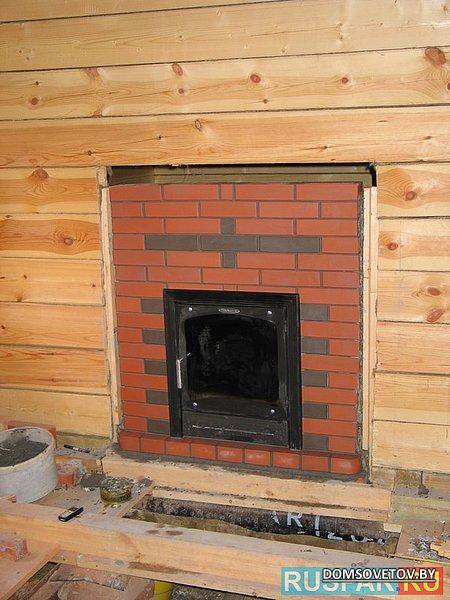

Процесс обкладки металлической печи кирпичом
Весь процесс обкладки железной печки можно разделить на несколько этапов.
Этап 1 Фундамент
Важнейшим этапом любого строительства является устройство фундамента. От качества его монтажа зависит долговечность и прочность всей конструкции. Если при первоначальном строительстве, был сделан фундамент под печку, то для того, чтобы обкладывать металлическую топку не понадобится устройство нового фундамента. Но если вы неуверены в прочности старого фундамента, нужно потратить время и построить новый фундамент, так как вес всей конструкции существенно увеличится. При общей массе всей конструкции менее 700 кг, фундамент можно не возводить.
Порядок устройства фундамента:
- После того, как решён вопрос места установки печи, нужно по периметру конструкции вырезать половые доски, учитывая, что размер фундамента должен быть больше на 10–15 см с каждой стороны.
- Далее, нужно вырыть котлован глубиной до 40 см.
- Затем необходимо построить деревянную опалубку по размеру котлована и планируемой конструкции.
- Следующим шагом будет устройство гидроизоляции фундамента.
- Затем насыпаем подушку из песка и щебня средней фракции, для возможности удержания влаги.
- Заливаем цементным раствором фундамент и обязательно наверх укладываем слой армирующей сетки. Проверяем строительным уровнем ровность сделанной поверхности.
- Затем необходимо выждать время, для того чтобы бетонная стяжка полностью застыла.
Этап 2 Устройство основания
- После полного застывания раствора фундамента, нужно выложить основание в один ряд кирпичной кладки.
- Проверяем опять строительным уровнем горизонтальность поверхности.
- Укладываем слой рубероида, для устройства гидроизоляции основания.
- Сверху необходимо уложить лист железа, который должен превышать размер кирпичной кладки на 10 см по периметру.
- Затем устанавливаем металлическую печь.
Этап 3 Приготовление раствора
Смесь цемента и глины будет служить идеальным раствором для обкладки кирпичом металлической топки. Бывалые печники советуют пропорцию этих компонентов определять по внешнему виду. Считается, что необходимо брать одинаковое количество цемента и глины, добавляя при этом в раствор до 30% речного песка.
Главное, при приготовлении раствора, добиться однородной массы, без камешков и комочков, напоминающей по внешнему виду густую сметану. Чтобы проверить качество приготовленного раствора для кладки, нужно нанести немного смеси на кирпич. Качественный раствор не должен течь и сползать с кирпича. Если смесь не очень густая, то можно добавить небольшое количество песка.
Этап 4 Подготовка кирпича
Для выполнения этого этапа работы необходимо, отобранное количество кирпичей для кладки, замочить его в воде на 12 часов. Проведение этого действия требуется для того, чтобы кирпич не впитывал влагу из раствора во время кладки. При использовании старого кирпича, его необходимо обязательно очистить от песка и старого раствора.
Этап 5 Как обкладывать металлическую печь
Средний размер конструкции по высоте будет занимать 13–15 рядов кладки. Поэтому желательно, весь процесс работы разделить на два этапа. Сначала нужно уложить 7–8 рядов и дать им высохнуть. На следующий день, после проверки усадки, производим кладку оставшегося участка конструкции.
Процесс отделки кирпичом:
- Вести ряд нужно начиная с угла конструкции, не забывая контролировать горизонтальность укладки строительным уровнем. Контроль правильности угла нужно проводить отвесом или угломером.
- На второй ряд необходимо расстелить армирующую сетку, чтобы увеличить прочность конструкции.
- На этом же ряду нужно начинать устраивать воздушные зазоры, через которые разогретый воздух будет поступать в помещение. Эту операцию нужно повторить на 6 и 8 ряду. Много отверстий делать не желательно. Двух вверху и двух внизу будет вполне достаточно.
- Третий ряд выкладывается аналогично, как и первый.
- В месте, где планируется установка дверки для топлива и поддувала, нужно уложить металлический уголок.
- Последний ряд укладывается произвольно.
Этап 6 Предварительная топка печи
Важным этапом является подготовка изготовленной конструкции к её дальнейшей эксплуатации. Нельзя сразу нагревать печь до максимальной температуры. Нужно выполнить 2–3 предварительные топки, при которых используется минимальное количество топлива. Такие действия позволят хорошо просушить раствор. Помните, что существует большое количество схем и способов обкладки кирпичом металлической печи, о которых можно узнать подробно на многих строительных интернет-порталах.
Чем обкладывают печи в бани
Сегодня выбор материалов для обкладки банных печей достаточно широк. Из натуральных это различные виды природного камня с разными вариантами обработки, от грубой, натуральной поверхности, до гладко шлифованной плоскости. Из рукотворных – декоративная каминная плитка и термостойкий полнотелый отделочный кирпич, которые также изготовлены из натуральных материалов.
Таблица «Натуральные материалы для обкладки банных печей»
Натуральные материалы | Преимущества | Недостатки |
Талькохлорит («мыльный камень») | Высокая теплоемкость, огнеупорность, экологическая чистота | Теряет воду и приобретает пористую структуру. Тальк образует пылевой налет |
Серпентинит (Змеевик) | Благотворное влияние на организм | В некачественном материале встречаются посторонние вкрапления |
Жадеит | Целебные свойства, тонизирующий эффект | Не выявлено |
Сланцевый камень «Серебро Лапландии» | Бактерицидные, общеукрепляющее свойства | Сланцевая структура некачественного материала быстро разрушается |
Таблица «Искусственные материалы для обкладки банных печей»
Рукотворные материалы | Преимущества | Недостатки |
Каминная плитка | Разнообразие дизайнов, высокая термостойкость | Слабо сохраняет тепло, имеет больше декоративное, чем практическое значение |
Термостойкий кирпич | Высокая теплоемкость, равномерный нагрев, мягкое тепло | Полнотелый кирпич относительно долго прогревается |
Керамогранит | Термостойкость, прочность, износоустойчивость, стойкость к перепаду температур | Быстро отдает тепло и остывает |
Выбирая, каким кирпичом обложить банную печь, многие предпочитают термостойкий кирпич с гладкой поверхностью. Также широко применяется кирпич с декорированной поверхностью различных фактур и цветовых оттенков.
Печи для бани, обложенные кирпичом, полностью безопасны. Кирпичная обкладка защищает человека от раскаленных поверхностей металлической печи. В условиях ограниченного пространства это одна из основных составляющих безопасной эксплуатации печи в бане.
Кладочный раствор
Внутренняя поверхность кирпичной облицовки печи может нагреваться до 350-400 градусов, поэтому обычный цементно-песчаный кладочный раствор пригоден только для экрана банной печи, отстоящего от ее корпуса не менее чем на 7-8 см. В прочих случаях нужно использовать глиняно-цементный раствор, т.к. печной глиняный непрочен и гигроскопичен.
Для приготовления раствора для обкладки печи кирпичом нужно вначале просеять сухую глину сквозь сито с ячеей 1,5 мм. Далее подгоняется жирность глиняного раствора:
- Пробную порцию глины смешивают с горным или овражным песком фракции до 1 мм в пропорции 1:1 по объему.
- Затворяют водой и вымешивают до густоты теста.
- Скатывают в жгут (колбаску) толщиной ок. 2 см и длиной ок. 30 см.
- Дают просохнуть не на прямом свету 1-3 часа при температуре 30-15 градусов соотв.
- Сгибают жгут в кольцо.
- Если жгут глубоко потрескался в нескольких местах или переломился – исходный (базовый) раствор тощий, нужно дать больше глины.
- Жгут плавно согнулся или потрескалась только подсохшая корка – базовый р-р жирный, надо дать больше песка.
- Жгут более-менее равномерно по длине потрескался не более чем на 1/4 толщины – жирность базового р-ра оптимальна.
Пробную порцию рабочего раствора готовят, заменив 1/8-1/3 глины цементом от М400; обычно для начала дают 1/5 часть. Сухую смесь постепенно затворяют водой, вымешивая до густоты сметаны. Затем проверяют раствор на текучесть: обмакивают в него чистую кельму и вынимают, держа носиком вниз. Тут возможны 3 случая:
- Раствор стекает, оставляя на кельме пятна или полностью обнажая металл – воды много;
- Р-р стекает, оставляя на кельме бугристый слой с комками – воды мало;
- Р-р стекает, оставляя тонкий ровный слой – воды в меру.
Далее сухой кирпич опять кладут на раствор, пристукивают рукояткой кельмы и выдерживают 5-6 мин. Пробуют поднять, мокрый кирпич должен подняться вместе с ним. Если остается лежать или на весу постепенно отлипает – в базовом р-ре нужно дать больше глины и соотв. меньше цемента.
Специалисты советуют для изготовления качественной смеси использовать мелкий горный песок, так он отличается высокой прочностью и жароустойчивостью. Сначала песок нужно пропустить через сито с ячейками размером 1,5 миллиметра- чем он будет мельче, тем тоньше и аккуратнее получатся швы между соседними кирпичами. Дело в том, что тонкие швы способствуют тому, что кладка дольше держит тепло.
Невозможно назвать точные пропорции песка и глины в растворе, поскольку каждый раз глина будет иметь разную жирность.
Чтобы определиться с нужным соотношением компонентов, поступают следующим образом:
- Отмеряют 5 литровых банок глины, предварительно просеянной сквозь сито.
- В первую банку ничего не добавляют, во вторую насыпают 1/10 часть песка, в третью – четверть литровой емкости песка, в четвертую – 3/4, а в пятую – целый литр.
- В каждую смесь добавляют воду до получения раствора, имеющего пластилинообразную консистенцию и не прилипающего к рукам.
- Потом делают 5 шариков с диаметром от 5 до 7 сантиметров и 5 небольших 3-миллиметровым блинчиков.
- Поделки из глины оставляют сушиться в тени примерно на две недели.
- Потом шарики и блинчики, чтобы не перепутать, нумеруют и бросают на землю с высоты 100 сантиметров. Для кладки подойдет не разбившийся вариант.
После того, как пропорция компонентов выяснена, приступают к приготовлению кладочной смеси. Сначала в большую емкость насыпают глину, заливают ее водой и оставляют киснуть на 3 суток, за это время она должна стать эластичной.
Эффект экранирования железной печки
Засыпной экран зачастую рекламируется, как наиболее удобный и безопасный для использования в домашних банях. Большинство доморощенных специалистов считает, что отделка стен и железной печи бутом или колотым базальтом лучше всего обеспечивает теплоотдачу в воздух и одновременно снижает температуру поверхности каменки. В реальности железная печь после обкладки колотым базальтом или кварцитом выдает очень сильный жар в непосредственной близости к печке, тогда как на удалении до полутора метров воздух в парилке прогревается недостаточно хорошо.
Обкладка печи в бане кирпичом дает несколько отличный эффект:
- Между железной стенкой корпуса и обкладкой из кирпича обустраивается тепловой зазор в несколько сантиметров, за счет чего третья часть тепла передается в поток обтекающего печь воздушного потока. Поэтому, если обложить печь в бане руками по всем правилам, количество выдаваемого тепла не уменьшится, но наружная кирпичная поверхность будет значительно холоднее железной;
- Ровная плоская поверхность обкладки из кирпича, как и гладкая железная стенка, обладает концентрирующим эффектом, поэтому вместо хаотичного рассеивания лучистое тепло легко достигает самых удаленных уголков парилки бани.
Совет! Если после обкладки железной печи кирпичом вдруг обнаружится, что от излучения железной печи слишком удаленные части помещения прогреваются слабо, в этом случае наружную поверхность экрана из кирпича можно облицевать термостойкой кафельной плиткой.
Любая гладкая плоскость, неважно, будет ли это металл или полированный малахит, который используют в качестве облицовки и обкладки для дорогущих чугунных конструкций, выдает основную часть тепла в виде излучения. Поэтому железные стенки не сильно прогретой печи быстро высушивают пол и делают воздух слишком горячим для дыхания. Даже на расстоянии в метр-полтора излучаемое тепло печи, не оборудованной экраном из кирпича, сильно обжигает ноги, руки и лицо
Даже на расстоянии в метр-полтора излучаемое тепло печи, не оборудованной экраном из кирпича, сильно обжигает ноги, руки и лицо.
Конструкция обкладки железной печи
Вес стальной или чугунной печи редко превышает 80-90 кг, еще от 40 до 100 кг может давать засыпка каменки. Без обкладки из кирпича конструкцию печи можно свободно устанавливать на жаростойкий прочный поддон без опасения повредить лаги или доски деревянного пола.
Для того чтобы выполнить обкладку железной печи, нужно в первую очередь определиться с основными параметрами конструкции:
- Габариты и ширина обкладки. Экранирующую стенку печи можно выложить в полкирпича, или в четверть полуторного блока. В первом случае толщина обкладки составляет 12 см, во втором всего 8,8 см;
- Величину зазора между стенкой обкладки и железным корпусом печи. В зависимости от заложенного в конструкцию параметра щели получается «холодный» или «горячий» экран из кирпича;
- Выбрать способ усиления основания. Уложить обкладку непосредственно на пол парилки нельзя, по соображениям прочности деревянного основания и требованиям правил пожарной безопасности.

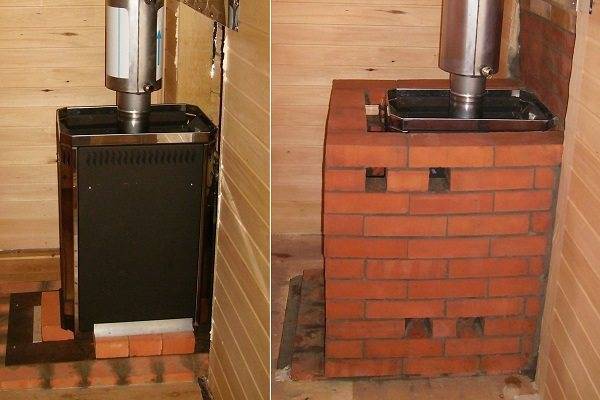

В первых двух рядах обкладки выполняют специальные воздухозаборные окна, через которые более холодный воздух у пола за счет теплового подсоса попадает в зазор между железной стенкой печи и кирпичным экраном, нагревается и выбрасывается через верхний слой каменки под потолок парилки. Таким образом, исключается перегрев кирпича обкладки, и одновременно обеспечивается хорошая теплоотдача печи.
Но не следует злоупотреблять количеством окон, достаточно выполнить по одному окну в нижнем ярусе обкладки и по одному в срединной части кладки для улучшения работы каменки. Чтобы улучшить отбор тепла, от нижних рядов камня в каменку устанавливают дополнительные стальные трубы — «паровозы».
Если плеснуть кипятку в трубу, то каменка практически «взрывается» огромным количеством горячего пара за счет резкого испарения воды и раскаленного воздуха, идущего через зазор между кирпичной обкладкой и железной стеной печи.
Важно! Практика показывает, что, если правильно обкладывать металлическую печь в бане, время прогрева помещения практически не меняется. В случае если для парилки выбрано угловое расположение, железную печь наглухо экранируют со стороны стен
Для нормального обдува закрытых в углу кирпичей оставляют санитарный зазор в 100-120 мм, окон для пара и забора воздуха с этой стороны обкладки не делают
В случае если для парилки выбрано угловое расположение, железную печь наглухо экранируют со стороны стен. Для нормального обдува закрытых в углу кирпичей оставляют санитарный зазор в 100-120 мм, окон для пара и забора воздуха с этой стороны обкладки не делают.
Огнестойкие конструкции
В качестве защиты для стен используется специальная жаростойкая облицовка. Для этого огнеупорную обшивку прикрывают термостойкой плиткой. Для ее монтажа используется негорючий клей. Хорошими огнестойкими качествами обладают такие облицовочные материалы:
- терракотовая плитка;
- изразцы;
- керамогранит;
- талькохлорит и так далее.
Помимо этого, в качестве огнестойкой защиты стен могут использоваться огнестойкий гипсокартон, минерит, стекломагниевый лист и другие огнеупорные плиты для бани. Необходимо учитывать, что для каждого типа надо делать вентиляцию в виде зазора снизу. Практика показывает, что использование облицовки в качестве жаростойкой защиты стен в бане имеет практически те же тепловые характеристики, что и светоотражающие обшивки. Единственный недостаток – стоимость, которая в несколько раз превышает стандартные варианты.
Процесс обкладки
Техника укладки кирпича для создания теплового экрана практически такая же, как и строительство самой кирпичной печи.
Важно! Главное – идеально выровнять первый ряд. После этого следует приступать к закладке углов, не забывая при этом перевязывать ряды кирпича
После этого следует приступать к закладке углов, не забывая при этом перевязывать ряды кирпича.
Не нужно спешить, поскольку рекомендуется делать укладку на протяжении 2-ух дней. Связано это с тем, что в первый день необходимо выровнять основу и уложить всего 5 рядов. А на следующий, проверив предварительно усадку, выложить остальные 8 рядов.
Важно! Для лучшего сцепления раствора с кирпичом, необходимо каждый камушек погрузить на 12-15 минут в соленую воду. Не стоит забывать и о контроле за горизонталью и вертикалью в уложенных рядах
Не стоит забывать и о контроле за горизонталью и вертикалью в уложенных рядах.
Неплохо было бы в качестве перевязки угловых кирпичей использовать стальную проволоку или сетку. Можно также целый ряд укрепить арматурой или стеклопластиком. В последнем варианте, на поверхности ряда можно сделать монтажный пояс с целью заделывания 4-ех миллиметрового пластика. Чтобы армировать шамотный кирпич, лучше всего воспользоваться железными материалами.
Обкладку лучше всего выполнять в форме колодца с наличием 2-ух рядов окошек: вверху и посредине конструкции. Идеальный вариант, когда в качестве перемычки использовать половину кирпича, размещенную под некоторым углом к стенке. Благодаря такой конструкции, воздух в зазоре начинает лучше двигаться, что приводит к снижению температуры внутри колодца, исключая, одновременно, избыток нагревания воздуха внутри парилки.
Достаточно популярными являются конструкции с наличием отделки внутри колодца с использованием банного камня. Такой вариант не допускает попадания водяных брызг с камней в зазор между экраном и печью. И это хорошо, поскольку разогретый шамот и, тем более, красный кирпич легко разрушается горячей водой.
Металлическая банная печь обкладывается не просто для красоты. Как свидетельствуют многочисленные отзывы, благодаря такому мероприятию значительно улучшается атмосфера в парилке. И это при том, что обкладку кирпичом каждый владелец бани может сделать своими руками, если отсутствует возможность соорудить кирпичную печь. Поэтому, работа выполнится с минимальными финансовыми затратами, качественно, в результате чего баня будет иметь не только привлекательный вид, но и полезную для здоровья внутреннюю тепловую обстановку. Удачи!
Несколько полезных советов
Чтобы кирпичная обкладка была правильной и прослужила не один год, следует воспользоваться такими рекомендациями:
- кладка выполняется обычным способом с перевязкой в полкирпича;
- нельзя связывать конструкцию с банными стенами;
- выдерживать шов толщиной 5 мм;
- оставлять зазор 3-5 см, между металлическими стенами печки и экраном;
- в нижних рядах обязательно сделать проемы, через которые свободно заходил бы холодный воздух. Соответственно, в верхних – такие же отверстия, для выхода горячего. И снизу и свержу должно быть не больше 2-ух 3-ех проемов, иначе стенка, как тепловой экран, не буде выполнять своей непосредственной функции;
- после кладки каждого ряда, необходимо его проверить уровнем: вертикальность и горизонтальность должна соблюдаться везде;
- остатки раствора тщательно удалить как с внутренней стороны, так и с внешней.
Другие материалы для облицовки печи
Кроме кирпича для украшения конструкции часто используют плитку, камень, изразцы. Особенности каждого из материалов разберем детальнее.
Плитка
Для облицовки подойдут следующие виды:
- Клинкер. В его основе – глина. Формовка происходит под прессом, обжигом при высокой температуре. Материал по свойствам похож на керамику.
- Терракота. Получают из смеси терракотовой глины, шамотного порошка. Готовая плитка выходит красноватого оттенка. Обладает хорошей прочностью.
- Майолика. Для создания в промышленных целях применяется сложный технологический процесс, из-за чего цена этого материала высокая. Глазированный вид плитки. По рабочим свойствам она схожа с терракотовой.
- Керамогранит. Для изготовления прочной плитки добавляется мраморная крошка. Материал надежен и служит года. Отличается красивым видом.
- Шамот. Огнеупорный вид облицовки, но по декоративным свойствам в разы уступает другим плиткам.
Отдельным типом облицовочной плитки для печей считаются изразцы. Их свойства и особенности использования будут рассмотрены ниже.
Камень
Для украшения печи применяется натуральный, искусственный камень.
Из природных пород, что отличаются прочностью, устойчивостью к перепадам температур и теплоотдачей, применяют серпентинит, талькохлорит.
Искусственный камень ‒ имитация натурального. По свойствам и способу монтажа аналогичен плитке. Он легкий, поэтому для компактных моделей печей заливать фундамент на обязательно, и гораздо дешевле натурального.
Фиксация к стенкам происходит на клей при толщине слоя до 2 см.

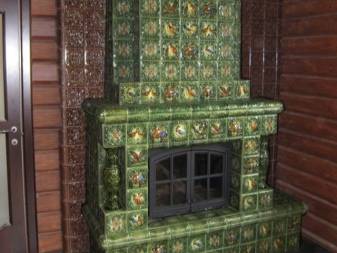

Изразцы
Изразцы ‒ глиняная плитка объемной формы. Снаружи сделаны выступы ‒ румпы, которыми элементы соединяются между собой.
Укладку изразцов рекомендуется выполнять сразу после возведения печи или камина (касается кирпичных). Правильно соединенные элементы образуют цельную стену, которая получается очень прочной.
В продаже есть изразцы круглой, квадратной, треугольной, трапециевидной форм. Широкий выбор цветов, рельефов.
Спросом пользуются детали с разноцветными узорами, рисунками животных, растений.
Схемы обкладки печей кирпичом
С точки зрения теплотехники обложить металлическую печь кирпичом возможно 3-мя способами. Сплошная облицовка печным или красным рабочим кирпичом (слева на рис. ниже) применяется, как уже сказано, если от печки требуется только зрелище пляшущих за стеклом топки языков пламени или печь используется преимущественно как водогрейный котел. В первом случае облицовку делают толстую, не менее чем в кирпич. Действие ее таково:
- Печь перегревается.
- Нагретые до повышенной температуры отходящие газы создают в дымоходе сильную тягу.
- Избыточное тепло вылетает в трубу.
- Спустя 10-20 мин после начала топки режим печи стабилизируется таким образом, что внешняя поверхность облицовки остается чуть теплой.
- По окончании топки вьюшку не закрывают, или ее вовсе нет. Накопленное во внутренних слоях облицовки тепло идет обратно в печь и летит в трубу.
Если печь переоборудована в водогрейку, облицовку, наоборот, делают не толще чем в полкирпича. Режим печи стабилизируется на меньшей температуре отходящих газов, оптимальный для максимальной теплоотдачи в теплообменный водяной регистр (ок. 400 градусов между его коленами). В этом случае правильно будет сначала обложить печь в четверть кирпича, а если печка слишком уж кушает и воду греет слабовато, добавить еще четвертушку. Разумеется, если регистр к печке подобран правильно.

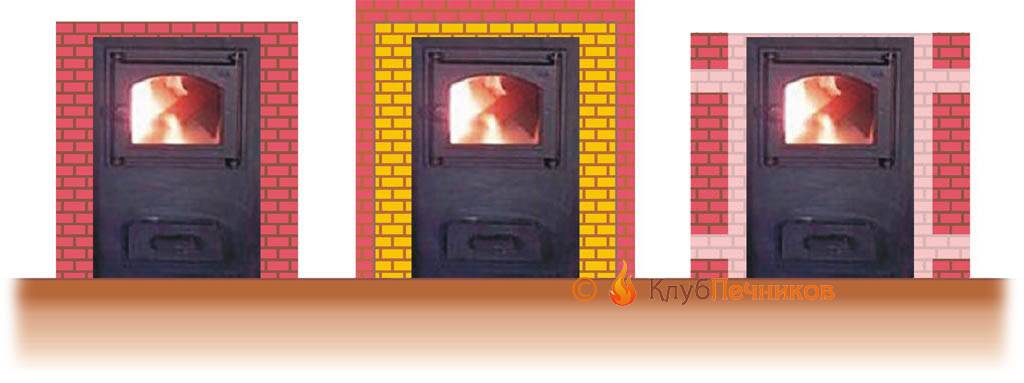

Схемы обкладки/облицовки печей кирпичом
Для увеличения продолжительности теплоотдачи без резкого снижения КПД печи применяется кирпичная облицовка по внутренней футеровке шамотным кирпичом, в центре на рис. Это скорее всего понадобится для дачной печки или дополнительной домовой в мезсезонье, когда и на осеннем ходу основной кирпичной печи она оказывается слишком прожорливой. Длительность горения топлива на минимальной подаче воздуха в печах-калориферах пламенного горения не превышает 5-6 час; человеку, чтобы выспаться, нужно 7-8 час. Печи и котлы длительного горения тлеют по 10-12-24 и более час, гасить их недогоревшими, если с дачи пора уезжать, нельзя. Тут облицовка по шамотной футеровке и добавит к времени теплоотдачи недостающие 1-1,5 час.
Отношение теплопроводности шамота к его теплоемкости существенно выше, чем у керамического кирпича, а самое значение теплоемкости шамота меньше, чем у обожженной глины. Это дает возможность добиться заметного увеличения времени теплоотдачи стальной печи в шамоте и кирпиче без существенного уменьшения ее КПД. Для этого достаточно шамотную футеровку делать прим. вдвое толще кирпичной облицовки, а толщину шамотного слоя брать ок. 1 кирпича на 12-17 кВт тепловой мощности печи.
Особенности обкладки печки, установленной на деревянном полу
Когда в бане бетонный пол, то вопросов по поводу обустройства основания печи и облицовки около нее не возникает. А вот при деревянном напольном покрытие, прежде чем начинать кладку вокруг металлической печи, следует предусмотреть массу вопросов.
В первую очередь важно решить, нужен ли фундамент. Для этого рассчитывается вес кирпичного сооружения и оценивается выносливость деревянного пола. В некоторых случаях достаточно просто дополнительно укрепить несущие лаги
Но надежнее всего под кирпичной кладкой залить фундамент. Каким он будет: ленточным или столбовым, решать самому владельцу
В некоторых случаях достаточно просто дополнительно укрепить несущие лаги. Но надежнее всего под кирпичной кладкой залить фундамент. Каким он будет: ленточным или столбовым, решать самому владельцу.
Если фундамент не был заложен во время строительства, то потребуется разобрать определенную часть пола, вырыть котлован, так как фундамент для опалубки печи необходимо расположить на одной глубине с основанием самого здания. По своим размерам он должен быть шире на 15-25 см самого печного экрана.
В первую очередь следует рассчитать, выдержит ли пол вес фундамента
Не следует связывать фундамент печи с основным, если топка располагается около несущей стены, то между двумя основаниями предусматривается расстояние как минимум в 5 см. Образовавшейся между ними зазор следует заполнить теплоизоляционными материалами. По своей высоте печной фундамент должен быть ниже уровня пола на 10-15 см.
До полного высыхания фундамента должно пройти около месяца. И только после этого продолжаются работы. Сверху укладывается несколько слоев рубероида или толя в качестве влагозащитного материала. Затем проводят кладку двух рядов кирпича, каждый последующий кирпич второго ряда укладывают со смещением относительно предыдущего, чтобы перекрывались швы. Вот теперь фундамент для экрана печи готов.
Даже если пол и лаги основания кажутся прочными и надежными, способными выдержать вес кирпичного экрана, потребуется провести ряд подготовительных работ. Организовывается основание для установки печи и экрана. Основание обязательно должно быть негорючим и крепким, в качестве материалов можно использовать:
- Лист металла, закрепленный над теплоизоляционным слоем;
- Два ряда кирпичной кладки, что укладываются на деревянный пол;
- Керамическая плитка, устойчивая к высоким температурам;
- Искусственный или натуральный камень.
Почему следует обязательно обкладывать кирпичом печь в парилке?
Если до этого момента вы еще сомневались, ознакомьтесь с этим списком:
- Металлическая конструкция очень быстро нагревается, что не позволяет организму успеть адаптироваться к высокой температуре.
- Печь из металла так же быстро остывает, как и нагревается. Приходится постоянно следить за температурой, подбрасывая поленья, что не очень экономично.
- Облицованный кирпичом материал не так быстро будет нагревать и высушивать воздух, а значит, атмосфера в парилке будет более комфортной.
- Существует большая вероятность ожога о стенки металлической конструкции. Рядом сидящим с печью людям будет не комфортно.
Все эти маленькие недостатки можно легко устранить с помощью облицовки, которая позволит повысить производительность печи, улучшить ее дизайн и нейтрализовать вред для здоровья, ведь в баню люди ходят за оздоровлением, а не наоборот!
Это является наиболее оптимальным решением с точки зрения экономичности и трудовых затрат – объединить достоинства металлической и каменной печи.
Заводская металлическая печь для бани «под обкладку»
В данный момент на заводах выпускаются такие печи, которые изначально предусмотрены для дальнейшей их облицовки кирпичом, такая конструкция – это та золотая середина, которая позволит выгодно обустроить прекрасную парилку.
Для обкладки печи нужно использовать только эти виды кирпича:
- красный керамический кирпич;
- шамотный кирпич.
Можете не искать на форумах, нам нет смысла вас обманывать! Если взять какой либо другой кирпич — он может потрескаться сам или отклеиться от сцепляющей смеси, и вам нужно будет раз за разом перекладывать её!
Не берите силикатный кирпич. Для облицовки дома он отлично подходит, а вот для обкладки банной печи не годится. Кирпич на основе извести просто не в состоянии перенести постоянный перепад температуры и повышенную влажность в парилке.
Уже через несколько недель эксплуатации, он начнет разрушаться. Да и сточки зрения, декора он не годится и все равно потребуется дополнительная облицовка.
Неплохим вариантом будет огнеупорный шамотный кирпич, который как раз и предназначен для резких перепадов температуры.
Шамотный кирпич
Внешне он, конечно, уступает красному керамическому кирпичу, но этот момент вполне можно решить декоративной финишной облицовкой.
Если же в хозяйстве нет остатков кирпича -лучше купить новый! Отдайте лучше предпочтение керамическому красному кирпичу. Его удельный вес гораздо ниже, чем у шамотного. Он демонстрирует прекрасные технические свойства, надежность и прочность. А внешне, печь, выложенная красным керамическим кирпичом, будет радовать вас долгие годы своим стильным аутентичным видом.
Сам процесс обкладки банной печи кирпичом – не очень сложный, и если точно следовать подробной инструкции, с этим сможет справиться даже новичок.
Схема обкладки кирпичом
Варианты экранов для печи
Экраны могут представлять собой сплошную конструкцию с вентиляционными окошками, при этом дымоход часто выполняют тоже кирпичным. Возможно и другое решение: обложить только определенные элементы печи.
Что касается декора, то здесь есть немало разнообразных вариантов. Сама по себе аккуратно выполненная кладка выглядит достаточно красиво. Цвет красного кирпича вносит свою лепту в оформление печной конструкции. По желанию владельца банную печь моно облицевать керамогранитом, декоративным кирпичом, натуральным камнем, изразцами. Выбор – дело вкуса и планируемых на эти цели затрат.
Выполнение кладки для печи с выносной топкой
Иногда бывают печи, в которых основная часть находится в парилке, а топка вынесена в предбанник или на улицу. В таком случае, облицовка выполняется немного по другой технологии.
- После определения печи и выполнения фундамента, выполняется проем для топки. Он должен превышать размеры топки на 25 см с каждой стороны.
- Устанавливается печь ровно, чтобы края топки не выступали за пределы. Поле установки можно приступать к выполнению изоляции. Изоляционные работы проводят с использованием базальтовым картоном, керамотканью, алюминиевой фольгой и листами минерита. Последний относится к самым современным изоляционным материалам, который при нагревании не выделяет токсичных микроэлементов в атмосферу. Базальтовый картон нарезается на широкие полосы и закрепляется с помощью степлера на стенах отверстия. Выступающие края аккуратно заворачиваются. Аналогичную процедуру проделывают с керамотканью, а затем и с фольгой.
- В двух листах минерита вырезают отверстия соответствующие по размерам топки и саморезами закрепляют их со стороны парной.
- Кирпич помещается в воду на полчаса. В это время готовится раствор. Работа начинается снаружи. Первый ряд укладывается в половину кирпича. Для формирования декоративного выступа последний кирпич укладывается поперек ряда. При выполнении второго ряда оставляют выступ для зольника, который обеспечит циркуляцию воздуха. При выполнении кладки выдерживают расстояние между ней и печью в 3 см, чтобы сохранить дольше целостность кладки, а также не допустить перегревания.
- После того, как кладки станет чуть выше топки, укладывают два стальных уголка. Они не должны соприкасаться с металлом. Затем выполнение кладки продолжается до нужной высоты.
- После того, как кладка выполнена, следует удалить выступающие края теплоизоляции, а образовавшиеся зазоры заполнить базальтовой ватой.
- Затем работы продолжаются уже внутри парной. Тип кладки зависит от выбора хозяина. Прежде, чем начать облицовку, устанавливают печь и проводят разметку расположения самой кладки.
Как видно, провести собственными силами облицовку печи кирпичом не так сложно, как может показаться с первого взгляда. Если знать, как правильно обложить железную печь в бане кирпичом, то вопросов не возникнет. Главное тщательно подготовиться и проводить все работы с соблюдением норм и правил.
