Особенности и характеристики медных проводов для электропроводки

Отклонения по поводу одножильный. Одножильный и многожильный провод, в чём отличие

Достаточно часто можно услышать, как пытаются сравнить эти два вида кабельной продукции и выяснить, какие провода лучше, многожильные или одножильные? Сразу скажем, что такая постановка вопроса вообще некорректна и показывает некомпетентность вопрошавшего. Ведь также можно спросить: «Что лучше, лопата или молоток?», а ответ зависит не от предметов, а от вида деятельности, который будет осуществляться при помощи определённого инструмента.

Выбор типа проводника в кабеле или проводе в такой же степени зависит от 1) места расположения и 2) условий эксплуатации. Поэтому, вместо того чтобы ломать копья, лучше поближе «познакомиться» с кандидатами для выбора, узнать их особенности и отличия, а уж затем и решать, какой куда лучше.

Что такое одножильный и что такое многожильный провода

В прямом смысле слова выражение «одножильный и многожильный» не относится к данному вопросу, так как слово «жилы» относится к общему количеству проводников в кабеле или проводе, а не к структуре отдельной жилы. Правильно было бы сказать однопроволочная или многопроволочная жила. Но прижилось, почему-то, выражение «многожильные». Для правдивости информации мы будем употреблять правильный термин, но и осуждать тех, у кого вошёл в привычку другой вариант, тоже не будем, не наше это дело.

Провод однопроволочный – имеющий в качестве токопроводящего элемента только одну жилу, с сечением из стандартного ряда (0,5-1-1,5-2,5-4 и т.д. мм кв.)

Провод многопроволочный – как токопроводящий элемент – это несколько проводников, переплетённых между собой, имеющих суммарное сечение в тех же стандартных величинах. Допускается вплетение непроводящей нити (обычно напоминающей капрон) в проводящие жилы для большего увеличения эластичности всего кабеля.

Особенности каждого из двух видов проводов

Ураган выдерживает и гибкая травинка, и негнущееся дерево, поэтому и мы должны понимать, что такие же свойства проводов (при определённых обстоятельствах и требованиях монтажа) также могут стать как недостатком, так и достоинством. И, вместо того чтобы поддерживать диспуты о «лучшести», мы представим полную картину, указав на особенности каждого вида жил, помогающие в правильном выборе при конкретных ситуациях.

1. Однопроволочная жила.

Итог: что бы ни говорили «доморощенные» электрики, но в большинстве бытовых электрических систем более эффективно и грамотно применять именно провода с однопроволочными жилами. В большинстве, но не во всех, рассмотрим и другую сторону медали.

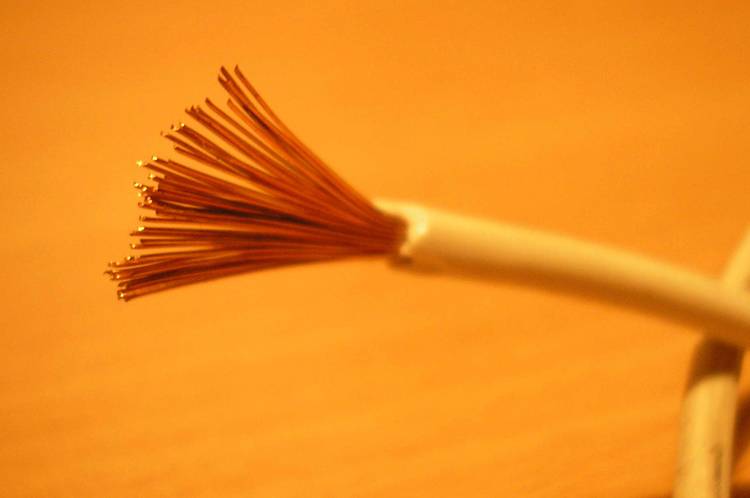

2. Многопроволочная жила.

Области применения одно- и многопроволочных проводов

Так сам собой и напрашивается обоснованный вывод: каждый из них хорош, если находится на своём месте. Свойства, указанные выше, без споров и колебаний показывают, где целесообразнее использовать каждый вид проводов.

Стационарная проводка силовых кабелей в домах, квартирах и промышленных объектах при средних и больших сечениях жил кабелей предпочтительнее выполняется однопроволочными проводниками (если нет особых требований). На электрифицированных железных дорогах все контактные провода имеют именно такое исполнение, служа надёжно и долго.

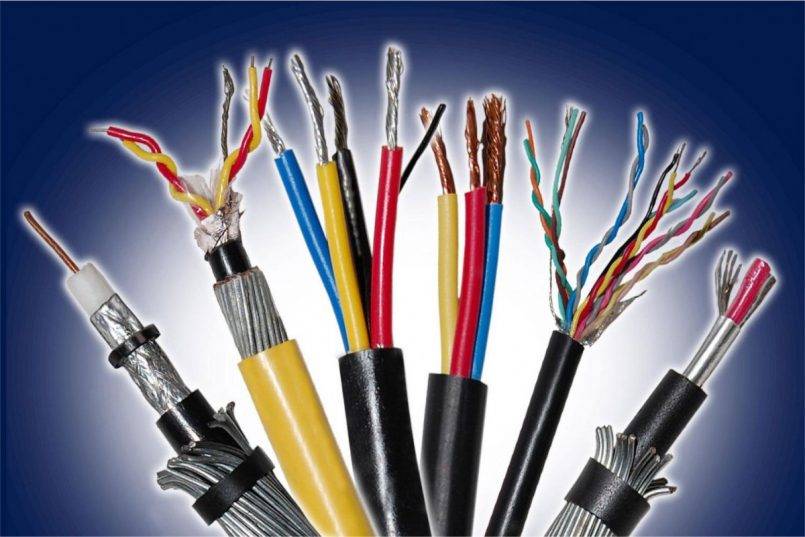

Электрические кабели можно разделить на одножильные и многожильные, так же их называют твёрдые и мягкие, или моножильные и гибкие. Как их не назови, первые имеют одну жилу, а вторые несколько жил. Одножильный и много

Зачем менять проводку ?

Современные медные провода для проводки в квартиру устанавливать необходимо по нескольким причинам. Обязательно полностью менять данные коммуникации раз в 20-30 лет. Этот срок приблизительный и лучше периодически проверять состояние электроники.

В старых домах еще установлены алюминиевые провода, которые не отличаются высоким уровнем качества. Прогресс не стоит на месте, теперь есть возможность использовать новейшие материалы, приборы и технологии для обеспечения безопасности и комфорта.

Есть несколько причин для замены:

Старение. К сожалению, любые материалы со временем изнашиваются.

Старые провода не соответствуют современной нагрузке. У каждой семьи сейчас очень много электрических приборов и многие подключены одновременно.

Заземление. Обязательно прокладывать его ко всем приборам и розеткам.

Установка современных устройств, например предохранителей.

Для правильного выбора материалов необходимо посоветоваться со специалистом. В нашей компании работают опытные мастера, которые готовы предложить свои услуги для самых разных помещений. Проводка прорабатывается ими полностью и при необходимости проводиться радикальный монтаж.

Виды телефонных проводов и кабелей

Телефонные провода и кабли бывают двух основных видов. Первый предназначен для прокладки нескольких абонентских линий (до 400). Второй применяется для разводки в доме или квартире.

ТППэп — кабель для прокладки линий телефонной связи, рассчитанной на большое количество абонентов.

Эти виды телефонных проводов состоят из двух проводов, свитых в пары. ТПЖ из мягкой медной проволоки сечением 0,4 или 0,5 мм2 покрыта полиэтиленовой изоляцией. В кабеле пары проводов объединяются в группы по пять или десять штук. Внешняя оболочка выполняется из полиэтилена или винила. Буквы «эп» в названии обозначают экран пленочный. Кабель может быть бронированный лентами или заполненный, когда пространство между оболочкой и жилами занимает гидрофобный уплотнитель.

Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

ТРВ — одно- или двупарный телефонный распределительный провод. Имеет плоское сечение и разделенное основание. Жила медная, однопроволочная, сечением 0,4 или 0,5 мм2. Количество жил — две или четыре. Изоляция из ПВХ. Эксплуатируется при температуре от — 10 до +40°C. При температуре + 30 °С влажность не должна превышать 80 %. Предназначен для проведения телефонных линий внутри помещений.

ТРП по характеристикам аналогичен ТРВ за исключением материала изоляции — она выполнена из полиэтилена. В связи с этим ТРП более устойчив к воздействию внешней среды по сравнению с ТРВ. Его можно прокладывать снаружи зданий.

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами.

В качестве изоляции жил используется полиэтилен. Внешняя оболочка выполнена из ПВХ. Количество жил — две или четыре, сечение — от 0,08 до 0,12 мм2. Провод имеет повышенную гибкость, используется для проведения линий внутри помещений и в телефонных аппаратах.

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами, изоляцией и оболочкой из полиэтилена. Существует также модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — две, сечение жилы — 0,9 или 1,2 мм2. Стоек к температурному воздействию, температурные условия эксплуатации — от —60 до +60 °C. Такой провод применяется для прокладки телефонной линии вне помещений: на воздушных опорах, в земле и по стенам зданий.

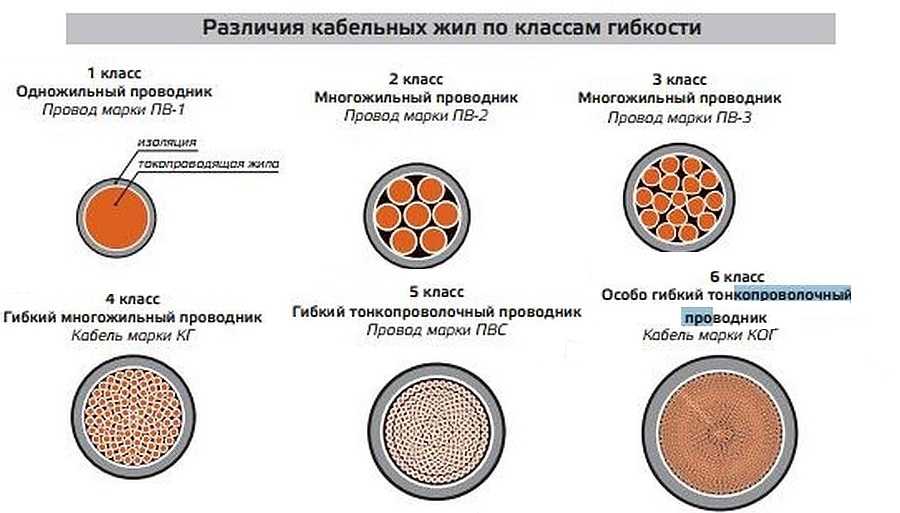

Классы гибкости кабеля

В зависимости от количества жил и их сечения гибкость может быть разной, поэтому кабеля разделяют на шесть классов.

  • № 1 — сечение проволок от 0,03 до 1000 мм² с количеством от 1 до 59, (нормальная гибкость);
  • № 2 — сечение проволок от 0,5 до 2000 мм² с количеством от 7 до 91 (повышенная гибкость);
  • № 3 — сечение жил от 0,5 до 500 мм² с максимальным диаметром проволоки от 0,33 до 0,87 (повышенная гибкость);
  • № 4 — сечение жил от 0,5 до 400 мм² с максимальным диаметром проволоки от 0,11 до 0,69 (повышенная гибкость);
  • № 5 — сечение жил от 0,03 до 625 мм² с максимальным диаметром проволоки от 0,09 до 0,61 (высокая гибкость);
  • № 6 — сечение жил от 0,03 до 300 мм² с максимальным диаметром проволоки от 0,06 до 0,41 (высокая гибкость).


Классы кабелей

Изоляционный слой

К материалу изготовления предъявляют жесткие требования по выдерживаемому напряжению, температурам, УФ-излучению, механическим свойствам. Чаще других применяют:

  • ПВХ. Отличается невысокой стоимостью, износоустойчивостью, удовлетворительной химстойкостью. Минус — выделение вредных газов при сильном нагреве.
  • Резина. Характеризуется повышенной гибкостью и стойкостью к отрицательному температурному режиму.
  • Полиэтилен. Обладает отличными диэлектрическими показателями, но не такой хорошей гибкостью, как у первых двух материалов.
  • Карболит. Отличительная черта — термостойкость в сочетании с достаточной пластичностью.

Классы гибкости кабеля

В зависимости от количества жил и их сечения гибкость может быть разной, поэтому кабеля разделяют на шесть классов.

  • № 1 — сечение проволок от 0,03 до 1000 мм² с количеством от 1 до 59, (нормальная гибкость);
  • № 2 — сечение проволок от 0,5 до 2000 мм² с количеством от 7 до 91 (повышенная гибкость);
  • № 3 — сечение жил от 0,5 до 500 мм² с максимальным диаметром проволоки от 0,33 до 0,87 (повышенная гибкость);
  • № 4 — сечение жил от 0,5 до 400 мм² с максимальным диаметром проволоки от 0,11 до 0,69 (повышенная гибкость);
  • № 5 — сечение жил от 0,03 до 625 мм² с максимальным диаметром проволоки от 0,09 до 0,61 (высокая гибкость);
  • № 6 — сечение жил от 0,03 до 300 мм² с максимальным диаметром проволоки от 0,06 до 0,41 (высокая гибкость).

Классы кабелей

Медная катанка

Медная катанка марки КМ М001 при соответствии химического состава меди марки М001 по ГОСТ Р 53803-2010 (согласно ТУ 16-705.491-2001 хим. состав меди катанки класса А должен соответствовать марки меди М00 по ГОСТ 859-2001) — катанка класса А.

Медная катанка марки КМ М0 при соответствии химического состава меди марки М0 по ГОСТ Р 53803-2011 или по ГОСТ 859-2001 (согласно ТУ 16-705.491-2001 хим. состав меди катанки класса В должен соответствовать меди марки М0 ГОСТ 859-2001) — катанка класса В.

Медная катанка марки КМор М1ор при соответствии химического состава меди марки М1ор по ГОСТ Р 53803-2011(согласно ТУ 16-705.491-2001 хим. состав меди катанки класса С должен соответствовать меди марки М1 ГОСТ 859-2001) — катанка класса С.

Изоляция – неотъемлемая часть безопасности

Каждый одно- или многожильный кабель имеет изоляционную оболочку. Чаще всего они изготовлены из ПВХ-пластиката стандартного типа или с низким уровнем воспламеняемости. В некоторых случаях используются полиэтилен или полимеры.

Насколько толстой должна быть изоляция токоведущих жил определяется ГОСТами. Провода для монтажа проводки в квартире должны быть изолированы слоем от 0,44 мм и выше. Все что меньше уже является нарушением.

Оболочка жил также имеет стандартную толщину. Для одножильных кабелей норма – 1,4 мм, для многожильных – 1,8 мм.

Двойная изоляция обеспечивает большую безопасность и сохранность кабеля от внешних повреждений.

Сертификаты соответствия и упаковка

Возможны 2 варианта стандартной упаковки для электрической проводки. Кабели, предназначенные для продажи в розницу в специальных строительных магазинах, наматываются на бухты. Для оптовой продажи кабели упаковываются в барабаны.

На любой упаковке кабельного изделия должна быть бирка. Она может быть разной формы, цвета и иметь разные способы крепления.

В любом случае на кабель прикрепляется бирка с описательной информацией, куда входит:

  • название завода-изготовителя или фирменный товарный знак;
  • марка кабеля;
  • дата производства;
  • соответствующий ГОСТ или ТУ;
  • число отрезов с указанием длины;
  • номер барабана;
  • масса;
  • знак гарантии качества;
  • отметка контролера.

На каждый кабель должна быть соответствующая документация, подтверждающая качество приобретаемого продукта. К таким документам относят:

  • сертификат о пожарной безопасности;
  • сертификат соответствия, подтверждающий право применения приобретенного кабеля для конкретного рода работ по монтажу электрических систем.

В прилагаемых документах всегда должно быть указание ГОСТа или ТУ и допустимый период эксплуатации. Если покупатель желает ознакомиться с документацией, то продавец обязан ее предоставить, но лишь в ознакомительных целях.

Внешний вид кабельного изделия

При покупке нужно обращать внимание не только на маркировку и документацию, но и на внешний вид кабеля. Если на продукции присутствуют повреждения, например, изгибы, помятость, сдавленность, то лучше не совершать покупку

Такие дефекты могут обозначать, что внутри кабеля также есть повреждения. Проводники могут иметь обрывы, быть замкнутыми друг на друге. Рекомендуется тщательно осматривать приобретаемый кабель и если вас устраивает качество продукта, то смело можно покупать.

Какое сечение кабеля использовать?

Сразу ответить на вопрос, какие кабели и провода требуются для устройства системы электроснабжения в квартире или частном доме сложно, так как для установки проводки необходимы несколько видов данных изделий.

По правилам безопасности, все розетки и домашние электроприборы должны иметь заземление. Поэтому чаще всего в жилых помещениях протягивают трехжильный кабель , имеющий «заземление», «фазу» или «ноль».

Для контура освещения, на который воздействует минимальная нагрузка от электрических сетей можно использовать кабель с площадью сечения 1,5мм2 и автоматический выключатель в 10А.

Для розеток, где нагрузка варьируется от 3 до 4 кВт подойдут кабели с сечением 2,5мм2. Такой кабель способен выдержать ток до 27А и мощность до 5,9 кВт.

Но все же не стоит нагружать электролинию до предельных значений, так как для бесперебойной работы нужен запас, который равен одной трети от возможной нагрузки. В данном случае понадобится выключатель на 16А.

Для устройства розетки для электрической плиты потребуется проложить кабель с площадью сечения 6 мм2 для мощности до 10,1 кВт и автомат для электрического тока в 32А.

При выборе вводного кабеля стоит обратить внимание на мощность, выделенную на жилое помещение. Обычно в таких случаях применяют кабель сечением 6-10 мм2

Структура проводов

Где провод не закреплен намертво, применяют многожильный. Для стационарной проводки в доме следует выбирать одножильные провода. Для одножильного провода достаточна скрутка на длине 1-1.5 см и черная изолента на тканевой основе. Для Качественной и безопасной проводки используется двух- и трехжильный медный провод в двойной изоляции. Медный провод может в свою очередь быть цельным и многожильным. Лучше конечно многожильный.

Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.

Многожильные провода могут с успехом использоваться даже там, где присутствуют значительные вибрации. Гибкость многожильных проводов позволят использовать их в любой конфигурации устройства или техники. К примеру, проводка автомобиля состоит исключительно из многожильных проводов. Если соединение одножильного провода – дело нескольких минут, то с многожильными проводниками всё значительно сложнее.

Многожильный кабель является более гибким, что облегчает его подключение к розеткам, выключателям освещения, а также укладку в коммутационную коробку. Многожильный провод лучше подходит для прокладки в разветвленных кабель-каналах.

Хочу сделать розетки с заземлением. Можно ли для данной ппроводки использовать тройной многожильный провод? Многопроволочный провод сечением 2,5 весьма толстый для подсоединения к розеточным клеммам. Почему бы не взять например кабель NYM 3×2,5 . У него достаточно мягкие жилы и их нетрудно подключать в розетках. Если у Вас несколько групп розеток то можно подвести кабель 3х2.5 до распред.

Для каких целей? Для неподвижной электрической проводки лучше одножильный, так как он более устойчив к коррозии. Если шнур для аппаратуры, переносной удлинитель и т. п—ессно многожильный с его куда большей устойчивостью к многократным изгибам и кручениям.. Бывает лучше для каких-то целей. Для массового силового низкочастотного монтажа одножильный лучше потому что тупо дешевле. Посмотрите внутри любой бытовой аппаратуры-большая часть проводников выполнена одножильным проводов .И только там .где нужна гибкость, идёт многожильный.

Для стационарных проводок одножильный. Но многожильный нужно еще оконцовывать, он менее долговечный, да и вообще для стационарных проводок не предназначен. Провод отличается изоляцией. Выбор же между ВВГ и ПВ3 делается исходя из ТЗ(условий прокладки и эксплуатации). Здесь уже не провода и розетки играют роль, а надежность автоматической защиты.

Скрутку из нескольких жёстких жил гораздо легче обжать в клеммах или сварить, что является одним из основных требований ПУЭ к качественному электрическому контакту. Механическая прочность силового однопроволочного кабеля, особенно при больших сечениях, выше, поэтому их выбор предпочтительнее для стационарной прокладки. Для создания хорошего контакта при подключении многопроволочных проводников к автоматике или оборудованию применяются специальные наконечники, устанавливаемые при помощи опрессовочных клещей.

Для перехода к освещению основного вопроса необходимо рассмотреть свойства одножильного и многожильного кабелей. Если соединение выполняется по типу скрутки, то ее легче впоследствии обжать клеммой или подвергнуть сварке. Количество таких проводов укладываемых в один канал больше, чем соответственно одножильных с аналогичным сечением. Кабель АВБбШв выпускается как в одножильной, так и в многожильной конфигурации.

Жесткость одножильного кабеля также позволяет не тратить время на опрессовку зачищенных концов при подключении к электрооборудованию. Высокая жесткость несколько упрощает соединение кабелей скруткой, которую в этом случае легче обжимать клеммами. Подключение различного электрооборудования и выключателей гораздо легче выполнять с использованием именно одножильного кабеля.

Область использования одножильного кабеля: организация электропроводки, прокладка силовых кабелей среднего или большого сечения для промышленности и транспорта.

Внутренняя проводка, типы проводов

Рассмотрим, какой кабель выбрать для проводки в доме. Ниже приведены рекомендуемые варианты, которые следует подбирать в зависимости от планируемой нагрузки и условий использования. В стандартных условиях уместно использовать медные кабели, в ряде случаев допускается (но не рекомендуется) применять алюминиевые.

Иногда сердечник делают из алюмомеди — недорогого материала, совмещающего свойства алюминия и меди.

Провода с медными жилами

Отличаются долговечностью и надежностью. Такой электропровод достаточно прочный и гибкий. Хорошо подходит для домашней линии, так и имеет компактные размеры и высокие показатели безопасности.

Преимущества медного электропровода:

  • лучше противостоит коррозии;
  • имеет более высокие показатели проводимости;
  • значительно прочнее.

Недостатки:

стоимость выше, чем у алюминиевых.

Провода с алюминиевыми жилами

Менее безопасны и менее надежны, чем медные кабели.

Преимущества алюминия:

  • неплохая гибкость, проще монтировать;
  • стоимость ниже, чем у медных.

Недостатки:

  • алюминиевый кабель может быстро окисляться, это приводит к перегреву окисленного места;
  • ломкость, нельзя сгибать в одном месте несколько раз;
  • плохо держится в винтовых зажимах.

Статья в тему: Обзор вариантов правильного освещения в гараже

Виды домашней проводки

Домашняя проводка бывает двух типов: открытая и скрытая. Для жилых помещений чаще всего применяется скрытая прокладка. Открытая проводка может быть задействована на даче, в частных и загородных домах, различных пристройках и хозяйственных помещениях.

Открытая проводка

Этот вид прокладки привлекает своей простотой. Вы сможете легко изменить направление кабеля, отремонтировать его или произвести иные работы. Однако такая линия будет смотреться не эстетично и чаще всего будет менее безопасной.

Скрытая проводка

Выглядит аккуратно, ее не видно, более долгий срок службы, кабель защищен от механических воздействий и природных факторов. Сложнее монтировать, производить ремонт и обслуживание. Также скрытый электропровод может быть случайно поврежден при выполнении других работ, связанных со сверлением или бурением отверстий.
