Устройство сухого затвора для канализации

Определяем место установки

Для монтажа в квартире, прибор крепится на трубопровод, находящийся в вертикальном положении. Подобный способ не обеспечит вентиляцию стояка, но в конкретной области позволит устранить появление запахов.

Рекомендуется установить канализационный воздушный клапан и в частном доме. При этом можно не проводить фановую конструкцию через крышу. Но некоторые специалисты утверждают, что он должен монтироваться только, как вспомогательная деталь к стояку.

В частных домах и в квартирах ставится канализация из пластика. Воздушные элементы также делаются из полипропилена или ПВХ.

Клапан обязательно ставится:

  1. В высотных зданиях, которые подсоединены к очистным сооружениям.
  2. В зонах выбраса отходов.
  3. При подсоединении канализации к санитарным объектам.
  4. В системах, которые могут подсоединяться в горизонтальном направлении.

Как подобрать

Ключевую роль играют размеры канализационного трапа. Для бытового использования применяются модели с диаметром до 100 мм, в это же время, промышленные трапы могут быть сечением до 250 и более. Еще одним важным параметром является пропускная способность. Она определяется материалом воронки и её диаметром.

Фото – сухой затвор

  1. Для стока из стали или алюминия, у которого диаметр до 50 мм оптимальным показателем напора является 1 л/с;
  2. Для труб с отводом 100 мм напор должен быть не менее 2 л/с. Они дополнительно укрепляются, т. к. относятся к напорным сточным канавам.

Стоит учесть, что никелированный полипропилен или нержавеющий стальной трап имеет более высокую пропускную способность, нежели чугунный. Поэтому он используется для помещений, где напор воды довольно большой (в общественных местах, домах с более, чем 4 проживающими).

Автоматизированные обратные клапаны для канализации

Многие производители сегодня применяют новые технологии для усовершенствования работы канализационной системы. Среди популярных достижений можно выделить автоматическую работу обратного клапана канализации. Устройство устанавливается на трубопровод и подключается к сети напряжением 220 В.


Автоматизированный клапан работает от электросети, при этом он оснащен аккумулятором на случай отключения электричества.

В случае отключения электроэнергии автоматизированный обратный клапан сможет бесперебойно работать, выполняя свои функции, благодаря встроенному аккумулятору. Следует периодически проверять уровень заряда устройства. Производители выпускают автоматизированные как горизонтальные, так и вертикальные обратные клапаны для канализации.

Принцип работы автоматизированного обратного клапана состоит в следующем. В момент свободного истечения канализационных стоков по трубопроводу заслонка устройства полностью открыта. Это препятствует образованию грязевых бортиков, которые впоследствии могут стать причиной неполного закрытия клапана в случае обратного тока фекальных вод.

В момент обратного хода сточных вод, благодаря встроенному в обратный клапан зонду, по достижении 70% наполняемости трубопровода срабатывает сигнализация. В это время включаются световое и звуковое сопровождения, предупреждающие о засоре канализационной системы. Одновременно с этим заслонка клапана герметично закрывается, обеспечивая высокую надежность.

Из чего делают и каких размеров бывают

Наиболее распространенные обратные клапана на канализацию — из пластика (ПВХ) и чугуна. Если канализационные трубы у вас пластиковые, имеет смысл ставить такой же клапан, подобрав его по размеру. Точно такая же ситуация с чугуном. Дело не в том, что материалы не походят, а в необходимости дополнительных переходников, которые делают конструкцию еще более громоздкой.

По способу установки запорный клапан на канализацию может быть горизонтальным и вертикальным. Выбирают вид в зависимости от места установки. Ставится он обязательно того же диаметра, что и труба, сужения не допускаются. Соответственно, под каждый размер есть клапана. Параметры некоторых приведены в таблице.

Название/производительДиаметрМатериал корпуса/заслонкиОбласть примененияЦенаПримечания
VIEGA / ГерманияС двумя клапанами110 ммполипропилен/полипропиленНаружная канализация150$Две заслонки, вторая -с ручной блокировкой
CAPRICORN / ПольшаДля внутренней канализации50 ммполипропилен/полинпропиленВнутренняя канализация25$Одинарный клапан
Mc Alpine / ШотландияПростая конструция32,40,50,90,110 ммпластикВнутренняя разводка11-21$Имеет небольшие габариты
Capricorn / ПольшаС клапаном из нержавеющей стали110 мм, 160 ммABS/нержавеющая стальУниверсальный53-84$Аварийный ручной режим закрывания
Ostendorf / ГерманияНемецкий обратный канализационный клапан50 мм / 110 ммПВХ/ПВХУниверсальный13-24$Аварийная ручная блокировка
Политрон / РоссияРоссийский запорный канализационный клапан110 ммПолипропиленНаружная укладка14$Аварийная ручная блокировка
Политэк / РоссияПроизводитель Политэк110 ммПолипропиленНаружная укладка23$Аварийная ручная блокировка

Сфера использования и особенности

Трап — это приспособление, которое выполняет ряд важных функций. Рассмотрим основные из них:

  • подключение сантехнического оборудования к канализационной коммуникации;
  • фильтрация жидкости, перед её утилизацией;
  • удаление воды в систему отвода стоков;
  • создание затвора, который препятствует проникновению канализационных газов в комнаты.

Для того чтобы подвести сантехприбор к канализационной сети, применяются разнообразные по конструктивному исполнению сифоны. Сифон с гидрозатвором невозможно использовать в случае, если необходимо удаление воды в канализационную систему с поверхности пола душевых или же бань. Установка сифона с гидрозатвором невозможна в таком случае по ряду причин, однако, основная из них — недостаток пространства.

В таких ситуациях принято использовать канализационный трап, который является не менее эффективным приспособлением. Он обеспечивает эффективное удаление воды с горизонтальной поверхности.

Это связано с тем, что попаданию канализационных газов в помещение, препятствует вода, которая располагается в затворе. При постоянной эксплуатации уровень воды остаётся неизменным, так как пополняется время от времени. Соответственно, при периодическом использовании вода, расположенная в сливном трапе с гидрозатвором попросту высохнет, в результате чего откроется путь для канализационных газов и они начнут проникать в помещение. Для этих случаев и необходим канализационный затвор сухого типа.

Кроме этого, пересыхание или срыв гидрозатвора могут вызвать следующие обстоятельства:

  • тёплый пол;
  • высокая температура воздуха в комнате;
  • неправильное обустройство канализационной коммуникации.

Стоит отметить, что даже установленная по всем правилам фановая вентиляция не всегда поможет при пересыхании водяной пробки. Поэтому единственно верное решение при таких обстоятельствах — сухой гидрозатвор.

Особенности выбора

Поверхность пола

Приобретение трапа является очень ответственной задачей потому, что выполнение в дальнейшем демонтажа намного труднее. Чтобы произвести замену трапа необходимо разобрать половое покрытие и снять стяжку. Во-первых нужно учитывать размер трапа, он, как правило, определяется из расчета средней величина объема стока.

Затвор

Приобретая данное изделие нужно смотреть какого типа затвор. Так, если стоковое отверстие будет располагаться в доме, где происходит большое сливание жидкости, лучшим вариантом будет приобретение сифона, имеющего гидрозатвор.

На заметку: Если сливание воды происходит редко, то здесь вполне подойдет сифон с сухим затвором. А для использования механических затворов подходят помещения не жилого типа.

Размеры

При выборе еще учитывается размер отводящей трубы и ее направленность. При горизонтальном устройстве душевой кабины берется сантехническое изделие, имеющее прямое или косое направление отвода. А при вертикальном положении отвод направляется к низу. Для нежилых зданий рекомендуют устройство душевых трапов, имеющего размер отводного отверстия в пятьдесят миллиметров и пропускную способность 0,7 л/с. Этого вполне хватает для нормального функционирования канализационной сети.

Для помещений общественного типа используют трапы, имеющие отводной диаметр в сто миллиметров и значение пропускной способности 2,1л/с. Для этого случая более подходящим будет стальной трап.

Модификации

Выбирая трап для канализации нужно отталкиваться от технических характеристик. Для начала нужно определиться с модификацией.

Трап из пластмассы

Эти трапы стойки к химическим вещества, имеют маленький вес, долговечны. Используются во всех санитарных помещениях. Что бы грамотно установить данный элемент должен быть небольшой уклон полового покрытия для плавного стекания воды в сливную трубу.

В новейших изделиях имеется наличие сифона, выполняющий защитную функцию от проникновения плохого запаха. В верхней части установлена решетка, которой задерживаются большие частички мусора, чем предотвращается возможность образования пробок. Такие трапы имеют декоративный элемент -съемную либо не съемную решетку. Изделия бывают высотой 75-180 миллиметров.

Трап чугунный

Являются громоздкими и применяются для помещений промышленного назначения, имеющих тяжелые условия эксплуатации. Такие конструкции очень тяжелые и не просты в установке, однако за ними просто ухаживать, а также они обладают самой большой пропускной способностью и износоустойчивостью.

Чугунными чаще бывают трапы, имеющие гидрозатвор. Устанавливаются в туалетных комнатах, прачечных, бассейнах, в душе и т. д.

Обычно при строительстве сточных систем частных домовладений используют более упрощенный трап немецкой марки viega. Изделия этой компании обладают высоким качеством, компактные, просты при монтаже, а также имеется множество вариаций.

Особенности устройства

Из какого материала изготовлен трап не очень важно, но чаще всего применяются пластиковые изделия. Вполне могут быть использованы стальные модели, т

к. сталь обладает стойкостью к коррозийным образованиям, долговечностью и надежностью. Громоздкие конструкции из чугуна обычно в квартирах не устанавливают

Вполне могут быть использованы стальные модели, т. к. сталь обладает стойкостью к коррозийным образованиям, долговечностью и надежностью. Громоздкие конструкции из чугуна обычно в квартирах не устанавливают.

Существуют условия при устройстве трапа обязательные для выполнения:

  • Увсех трапов, устанавливаемых в жилых строениях должна быть защита от запахов в виде сифона;
  • значениепроизводительности должно быть не меньше 1,2 л/с;
  • Уплотнители должны обязательно быть;
  • Глубина трапа должна регулироваться, отталкиваясь от уровня пола;

Изделие должно быть оснащено втулочным сечением с таким же диаметром как канализационный трубопровод. На заметку: При вертикальном сливе значение втулочного сечения составляет 110 миллиметров, при горизонтальном — 50 миллиметров.

Обратный клапан с электродвигателем

Этот современный аналог обратного клапана работает на электричестве, на случай частых перебоев с электроэнергией, есть модели с аккумуляторами. В этом устройстве запирающая мембрана всегда полностью открыта, что предотвращает образование на ней грязевых наростов, которые не дают ей в случае необходимости полностью закрыться.

Работает прибор следующим образом:

  1. жидкость начинает двигаться в обратном направлении и заполняет трубы;
  2. когда труба заполняется до 70 % своего объема, установленный внутри зонд подает сигнал на электроблок;
  3. срабатывает звуковая и световая сигнализация, оповещая о неприятности;
  4. заслонка автоматически закрывается.

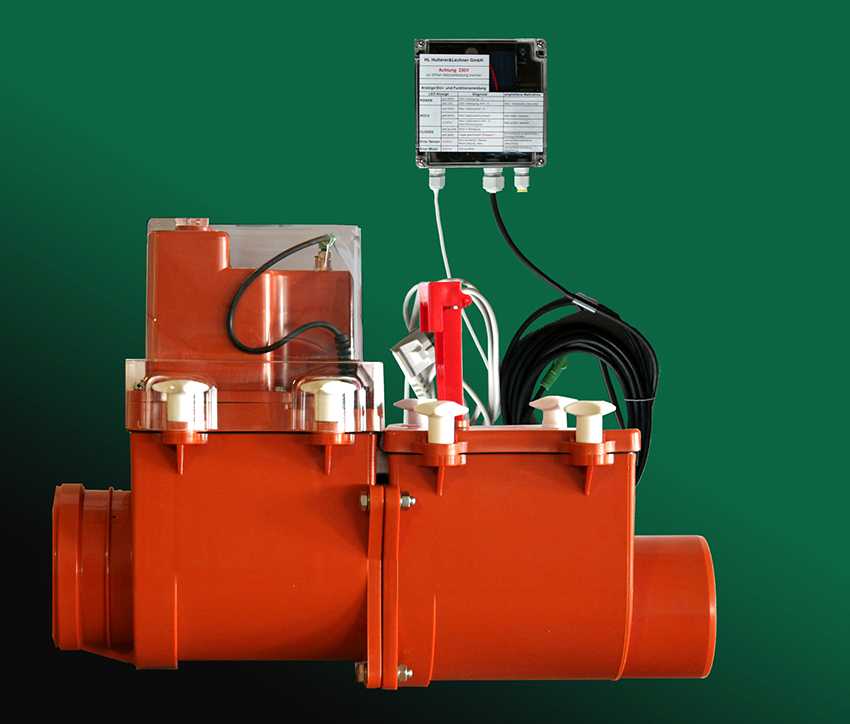

Канализационный затвор с электроприводом: основные характеристики

Работа канализационного затвора с электроприводом осуществляется в автоматическом режиме. Такие защитные устройства не создают дополнительного препятствия для канализационных стоков, поскольку, в отличие от механических, нормальным состоянием их заслонки является открытое положение. В результате этого снижается вероятность образования скоплений грязи, препятствующих плотному закрыванию заслонке при возникновении обратного течения стоков.

Шток электропривода воздействует на заслонку с усилием, равным 600 Н. Выпуском затворов с электроприводом занимается компания HL.

Канализационные затворы HLпоставляются комплектами, в которые входят:

  • Сам двухкамерный канализационный затвор с двумя клапанами. Один клапан имеет электрическое управление, второй – механическое с функцией ручной фиксации в закрытом положении.
  • Электронный блок с опциями управления и сигнализации.
  • Соединительные кабели.
  • Вмонтированный в корпус датчик уровня.
  • Каждая камера имеет индивидуальный лючок, который необходим при техническом обслуживании заслонок и электропривода и для прочистки засоров канализации.

Канализационный затвор размещают на магистральном трубопроводе, а электронный блок монтируют на стене вблизи от клапана. Длина соединительных кабелей равна 5 м. Электронный блок имеет мощность не более 50 Вт, работает от бытовой электросети 220 В, включается в розетку с заземлением. Электронный блок оснащён трёхпозиционным переключателем, с помощью которого можно в принудительном порядке закрыть затвор.

Принцип работы канализационного затвора с электроприводом

При возникновении обратного тока сточных вод и заполнении трубопровода более чем на 70% на электронный блок подаётся сигнал. Блок включает сигнализацию – световую и цветовую, сообщающую о возможности подтопления, далее – клапан закрывается.

При прекращении поступления питания от сети электронный блок автоматически переходит на работу от встроенного аккумулятора. При возобновлении электроснабжения аккумулятор также автоматически отключается и переходит в режим подзарядки.

Канализационные затворы на электроуправлении поставляются уже полностью готовыми к работе и не требующими регулировки и дополнительной настройки.

Особенности проектирования и монтажа канализационных затворов

Для защиты полуподвальных и подвальных помещений от подтопления все сантехнические приборы, расположенные ниже уровня земли, должны объединяться в единую канализационную систему, отделённую от приборов, смонтированных выше уровня канализационного колодца. На этой магистрали устанавливают электрифицированный затвор.

Сам затвор устанавливают на трубопроводе внутри помещения, а сигнал передаётся в дежурное помещение или на диспетчерский пункт.

Канализационные затворы с электроприводом запрещено устанавливать на улице,  в канализационных шахтах и колодцах. Недопустимо пропускать через эти устройства ливнёвые воды, поступающие  с крыши. Для сохранения права на гарантийное обслуживание монтаж канализационных затворов с электроприводом должен производиться специалистами. Испытания на герметичность затворов проводятся один раз в полгода, а проверка работоспособности системы – ежемесячно.

Монтаж канализационного затвора

Монтаж осуществляется присоединением трубы с телом затвора с помощью раструба и уплотнительного кольца с одной стороны, и с использованием двухсторонней муфты с другой. Стоит отметить, что соединение должно быть герметичным, в противном случае во время подтопления приемного колодца стоки по трубам могут попасть внутрь помещения через не герметичные стыки.

Установка затвора на канализацию, независимо от того, механический он или с электроприводом, должна быть выполнена перед первым сантехническим прибором. Если не соблюдать это правило, то в случае аварийной ситуации, грязная вода будет подниматься вверх по стояку до первого потребителя, а затем все стоки окажутся внутри помещения.

Существует также два типа канализационных затворов, в зависимости от расположения:

  1. Горизонтально расположенный клапан, как правило, устанавливается в многоквартирных домах перед сливом в центральную систему.
  2. Затвор с вертикальным размещением монтируется на общем стояке, после последнего потребителя. Такой прибор защитит от попадания грязной жидкости все узлы, находящиеся перед клапаном.

Принцип работы обоих деталей одинаковый, но в вертикально расположенном затворе, шторка не находится в постоянно закрытом положении, а срабатывает только при возникновении аварийной ситуации, когда на нее оказывается давление поступающей водой.

Основные технические характеристики

Перед тем, как приобрести сухой канализационный трап, необходимо изучить его технические характеристики

В первую очередь стоит обратить внимание на такие моменты:

  • расположение отвода;
  • показатели сечения отвода;
  • высота;
  • пропускной коэффициент.

Отвод у трапов для душа с сухим затвором может иметь два варианта расположения:

  • вертикально;
  • горизонтально.

Следующий фактор, на который стоит обратить внимание — показатель сечения отвода. На сегодняшний день в продаже можно встретить приспособления, которые имеют диаметр 50 и 100 мм

Перед приобретением этого устройства большое внимание следует уделить такому показателю, как высота трапа. На сегодняшний день существуют модели, высота которых колеблется в пределах от 7 до 18 см

Назначение

Регулирующее устройство (сифон) создает разницу давлений на входе и выходе сливных каналов. За счёт этого обеспечивается естественная градация плотности воздуха, гарантирующая требуемый запорный эффект.


Для его усиления при обустройстве канализации используют устойчивые к коррозии трубы, внутренние поверхности стенок которых не имеют шероховатостей (максимально гладкие). Такие свойства имеют пластиковые трубы.

К числу разновидностей блокирующего устройства относятся гидрозатворы, используемые для защиты унитаза. Данный вид оснащен встроенным затвором, блокирующим проникновение запахов в жилые пространства через его слив. Эта часть комплекса определяет его рабочую способность, так как после установки сливного бачка допускается приступать к окончательной регулировке всей канализации в целом.

Техническое обслуживание и ремонт

Данное изделие с электроприводом не требует частого технического обслуживания, достаточно проводить периодические осмотры устройства и проверять его работоспособность.

При техническом обслуживании проверяется качество работы клапана, скорость срабатывания электропривода, исправность ручного механизма. Отдельного внимания заслуживает герметичность корпуса изделия. При необходимости производится подтяжка болтов. Клапан должен занимать правильное положение при различном напоре сточных вод.

Ремонт затвора с электрическим приводом может осуществляться как самостоятельно, так и в заводских условиях. При повреждении механической части, вышедший из строя элемент заменяют на новый. Если проблема в электроприводе, то требуется привлечение специалиста, так как электронная схема устройства может быть достаточно сложной.

Виды

По монтажу

Установка должна производиться с учетом уклона полов в помещении. Горизонтальный тип трапа отличается легкой установкой в сравнении с вертикальным исполнением. Особенно велика разница, когда сточные воды уходят не прямо, а в сторону. Простота обеспечивается даже при работе в многоэтажном доме. Но усложнение монтажа вертикальных отводящих устройств оправдывается увеличенной пропускной способностью.

Четче выяснить основные различия вертикального и горизонтального подключения можно на конкретных примерах. Так, если выводится через фундамент труба сечением внутри 10 см, ее глубина должна быть 1 м. По мере движения в помещении ее следует поднимать выше, и на 1 м подъем составляет 2 см

Трап, что немаловажно, подключают к трубе №50, рекомендуемый уклон ее равняется 3,5 см на 1 пог. м

Как результат, иногда в точке подсоединения трапа остается слишком мало места, ведь выводящий патрубок требуется прикрыть уголком.

А потому для вертикально подключаемых трапов требуется 250-300 мм резерва по глубине. Технически обеспечить этот резерв не проблема. Легче всего будет тем, кто строит новый дом или иное сооружение с нуля. Но не всегда есть необходимые условия. В тех случаях, когда можно уделить под монтаж трапа не более 70-100 мм свободного пространства, предпочтителен горизонтальный вариант, в основном его делают стальным или из пластмассы.

По затворам

Гидравлический затвор либо сифон ставят почти во всех случаях. Но если простой продолжается более 30 суток, испарение воды приводит к неэффективности работы устройства. Потому существуют сухие затворы, которые одинаково хорошо блокируют дурные запахи и при наличии воды, и при ее отсутствии. Мембранный формат подразумевает изоляцию воздуха при помощи удерживаемой пружинной мембраны. Как только сверху начинает поступать жидкость, ее давление отодвигает пружину и мембрану вниз.

Сразу при уходе воды конструкция возвращается в исходное положение. Но существуют и другие варианты сухих затворов, которые справляются с поставленной задачей ничуть не хуже мембранной схемы. Так, поплавковое устройство проектируется заранее с компенсацией пересушивания. При наличии жидкости именно она стабильно блокирует движение воздуха. Поплавок при этом движется по поверхности, но после решительного испарения воды он отходит вниз и закрывает отверстие.

В маятниковом варианте пластина закрывает проход без использования пружины. Используется ее собственная тяжесть. Преимуществом подобного оборудования является минимальная цена. Однако простота не означает высокой надежности. Более того, вероятно засорение вала, который приводит в движение маятник.

Наиболее дорогие те трапы, которые используют эффект молекулярной памяти веществ. Суть в том, что трубки после слива воды возвращаются сами в исходное положение. Они надежно блокируют доступ воздуха из канализационной системы. При выборе как сухого, так и влажного или комбинированного трапа у людей есть возможность предпочесть конструкции из различных материалов. Тут тоже существуют свои нюансы.

По материалам

Ливневой канал на улице почти неизменно делается не из нержавеющей стали, а из чугуна, еще реже применяются пластиковые конструкции. Стальной элемент предпочтителен в местах с суровыми гигиеническими требованиями, таких как медицинское учреждение, кафе или столовая. Решетка в таких случаях тоже должна быть сделана из стали. Чугунный блок используют в промышленных объектах. Он неизменно тяжел и монтируется весьма сложно.

При этом достоинством такой вещи оказывается простота ухода, повышенная пропускная способность и защищенность от износа. Большинство чугунных трапов оборудуется гидравлическим затвором. Пластмассовые изделия считаются умеренно защищенными от разрушительных воздействий и стоят недорого. Еще одним актуальным преимуществом является легкость и длительное использование. Нет необходимости обеспечивать какие-то изощренные моменты при эксплуатации.

Существуют изделия, в которых объединяется пластик и нержавеющая сталь. Но все же большинство специалистов советует узкоспециализированные конструкции. Они смотрятся визуально гораздо лучше. Рекомендуется, чтобы в таком случае из стали были бы сделаны и крышки, и решетки. Независимо от использованного материала, при монтаже следует руководствоваться инструкцией.

Виды затворов согласно области их применения

Общие задачи любого клапана сводятся к тому, чтобы обеспечивать и контролировать одностороннее движение проходящей через него жидкости. Но своей технической интерпретацией, особенностями монтажа и сферами применения относительно разных узлов сантехники они могут отличаться.

Сифон

Классический водяной затвор для канализации в виде колена

Основная задача клапана из воды – это препятствие проникновению запаха. Более серьёзные потоки он не остановит в случае аварии, но вот с ежедневной защитой от неприятных ароматов справляется отлично. Можно выделить два конструкторских решения:

Тип сифонаОсобенности
Коленообразный или трубный
  • низкая цена;
  • простая конструкция;
  • лёгкая установка;
  • проблемы в случае засорения – пробивание пробки возможно только с помощью канализационного шнура

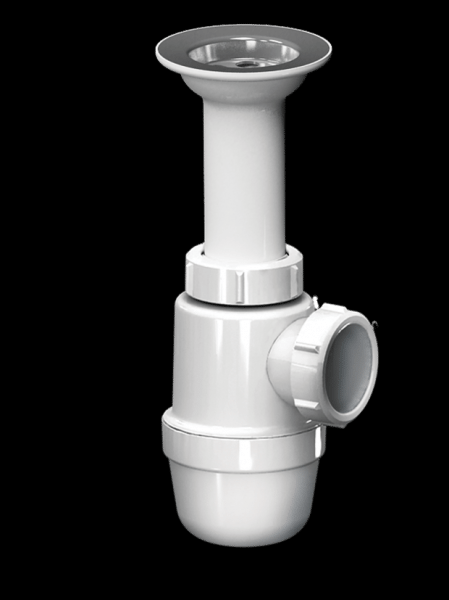

Бутылочный
  • несколько более сложное устройство;
  • возможность легко производить очистительные работы своими руками, для этого достаточно открутить специальную крышку и вынуть забившийся мусор

Бутылочный сифон с лёгким доступом к своей внутренней части

Фото установленного сифона, имеющего дополнительные отводы

Принцип же работы заключается в том, что благодаря специальному дизайну вся вода не уходит в канализацию при эксплуатации мойки или унитаза, и часть её остаётся своеобразной пробкой в месте изгиба, как это показано на следующем рисунке:

Схема работы гидрозатвора под мойкой и унитазом

Обратный клапан

Затвор для канализации

Канализационные обратные клапаны и затворы являются более радикальным и действенным решением защиты от возможного проникновения в помещение нечистот. Но от чего же такой неприятный эффект вообще может произойти?

А причины могут быть следующие:

  • Нарушенная инструкция эксплуатации, а именно попытки смыть в канализацию нерастворимые вещества крупных размеров. Образовавшаяся из остатков еды, кусочков овощей и другого возможного мусора пробка плотно перекроет движение воды в трубах и остановке всей системы. Особенно катастрофические последствия будут иметь место для нижних этажей многоэтажки в результате давления водяного столба.
  • Длительный период использования труб, что приводит к значительному уменьшению их внутреннего диаметра.

Результат длительной эксплуатации канализационной системы

Результат закупоривания канализационных труб

Итак, уровень опасности мы оценили, как же с ней справляется обратный клапан? Общий смысл его работы заключается в наличии одной или более заслонок, которые могут открываться только в одну сторону. То есть, жидкость, вытекающая из санузла, толкает перегородку вперёд и течёт дальше, если же вдруг под давлением она пойдёт в обратную сторону, то не сможет преодолеть возникшее препятствие.

Принцип работы двухкамерного механического затвора

Так как мы описали, работает обычный механический клапан, но есть ещё и аппараты с электроприводом. Принципиально они выполняют аналогичную функцию, только ещё и способны на автоматическое закрытие заслонки в тех случаях, когда твёрдые массы этому мешают своим скоплением. (См. также статью Воздушный клапан для канализации: особенности.)

Устройство электрифицированных затворов имеет следующие элементы:

Название компонентаНазначение
Две камеры с клапанами: механическим и электрическимКонтролируют и осуществляют пропускание стоков в сторону канализации
Электронный блокОбеспечивает индикацию и управление, также включает в экстренных случаях сигнализацию
Датчик уровня заполненияВстроен в корпусе конструкции и даёт сигнал на открытие заслонке, оснащённой электроприводом
Кабель электропитанияСнабжает прибор электроэнергией

Электрический автоматизированный аппарат по препятствию проникновения сточных вод из канализации в жилое помещение

Такой прибор устанавливается на общую для квартиры или частного сточную трубу и подключается к щитку электропитания.

Сухой затвор

Защита от канализации в душе

Канализационный трап с сухим затвором широко применяется в душевых комнатах и имеет несколько видов:

НазваниеПринцип работы
МембранныйПоток воды отводит мембрану на пружине и течёт дальше, после чего она плавно возвращается на место, закрывая доступ неприятным ароматам
ПоплавочныйИмеет специальный поплавок, всегда находящийся на поверхности прибора и опускающийся, перекрывая отверстие, только после ухода жидкости
МаятниковыйБлагодаря гравитационным силам всё время пытается занять положение, в котором канализация окажется запертой
ПомнящийПрименяются эластичные трубки, которые «помня» свою форму, всё время стараются её восстановить, предотвратив тем самым проникновение запахов

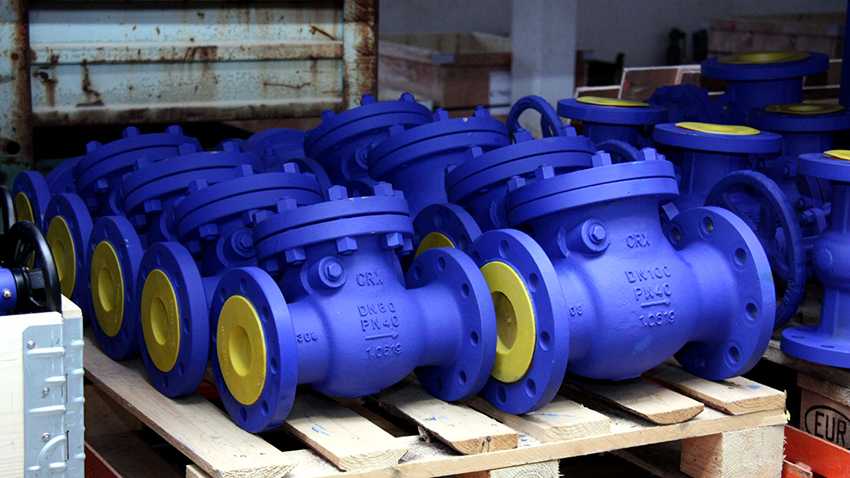

Виды клапанов: характеристики межфланцевых и подъемных устройств

Межфланцевое приспособление характеризуется небольшим размером, относительно простым устройством. Обратный клапан состоит из корпуса, имеющего форму полого цилиндра, во внутренней части которого располагается поворотный затвор. Элемент может быть выполнен в форме маленького диска, прикрепленного к стенке корпуса при помощи пружины, или состоять из двух створок, которые крепятся к стержню, проходящему через центр устройства.

Корпус с двух сторон оснащен уплотнительными элементами, благодаря которым при монтаже устройства не требуется использовать дополнительные прокладки. К недостаткам такого прибора можно отнести невозможность осуществления бытовой прочистки. Чтобы добраться до внутренних элементов прибора, потребуется полностью разобрать соединение. Такие устройства выпускаются диаметром от 160 мм. Применяются на крупных дренажах или канализационных системах производственных предприятий.

Все клапаны можно классифицировать по конструкции запорного элемента и виду устройства.На заметку! Межфланцевый клапан можно выбирать даже в случае наличия стесненного пространства для его установки.

У обратного подъемного клапана запорный элемент поднят вверх, когда сточная жидкость свободно двигается в системе. Это обеспечивается благодаря давлению, оказываемому на тарелку, которая прижимается к верхней части корпуса. В момент остановки движения пружина разжимается, тарелка перекрывает просвет, что достигается вследствие нелинейной формы корпуса.

Подъемный обратный клапан является самой надежной разновидностью устройства, однако имеет склонность часто засоряться. Для прочистки внутренней полости следует снять крышку, открутив четыре болта. Такой тип приспособления наиболее часто используется в качестве обратного клапана для унитаза на первом этаже.

Механический и электрический затвор: плюсы и минусы

Основными плюсами, в выборе канализационного затвора с механическим принципом действия являются:

  1. Низкая стоимость прибора. В связи с дешевизной комплектующих элементов и не больших производственных затрат, цена на такие изделия намного ниже чем на аналогичные детали.
  2. Простота в обслуживании и монтаже, для установки не требуется электрическое питание.
  3. Благодаря ревизионному отверстию, возможна быстрая замена износившихся деталей и узлов, а также чистка и промывка самого прибора.
  4. Широкий ассортимент. Производители изготавливают продукцию с множеством вариантов внутреннего диаметра, который соответствует сечению большинства канализационных труб.

Основным из недостатков механического затвора является то, что он более подвержен засорению, чем его аналоги. Это происходит из–за его конструкции, так как канализация является безнапорным узлом, то при прохождении стоков через шторку в ожидании открытия клапана, возникает затор и сточные массы могут задержаться между заслонкой и проходным отверстием. Со временем это засорение увеличивается, и плотное примыкание клапана к седлу становится не возможным. В связи с этим необходимо проводить периодическую диагностику работы затвора, проверять его герметичность и удалять накопившуюся грязь.

Затвор, оборудованный электрическим приводом и пультом управления, обладает следующими преимуществами:

  1. Благодаря своему устройству, исключено соприкосновение шторки со смываемым потоком, что предотвращает возможность попадания крупной фракции стоков между клапаном и проходным отверстием.
  2. Пульт управления оборудован сигнальным элементом, который сообщит обслуживающему персоналу о возникновении аварийной ситуации.
  3. Все электрические затворы оснащены двумя, дублирующими друг друга, камерами с запорными шторками. При проведении работ по диагностике и очистке внутреннего канала, второй клапан можно закрыть вручную.
  4. Все управление, а также сбор информации о состоянии и работе предохранительного клапана, возможно, осуществлять дистанционно, по каналам связи.

Но наряду с преимуществами электрического затвора, имеются и несколько недостатков:

  1. Для работы клапана необходимо электричество определенной мощности. В связи с этим монтаж такого изделия в помещении без электропитания не возможен.
  2. Для обеспечения бесперебойного питания прибора, на случай отключения основного источника, необходимо предусмотреть наличие альтернативной аккумуляторной батареи.
  3. Обслуживание пульта управления и самого затвора должно проводиться квалифицированным персоналом.

Таким образом, подводя итог, можно сделать вывод, что и у механического и у электрического канализационного затвора имеются как плюсы, так и минусы. При выборе необходимого прибора, нужно учитывать не только стоимость самого изделия, но и  функции, которые они исполняют. Все работы по монтажу и обслуживанию задвижки должны выполняться специалистами, тогда все детали прослужат долгие годы.

Когда и куда ставить

Как уже говорили, обратный клапан на канализацию — устройство довольно громоздкое. В квартирах обычно санузлы маленькие, место найти сложно, но приходится — если не хотите иметь гейзер вместо унитаза.

Точные размеры канализационных клапанов зависят от диаметра трубы, на которую устройство ставят. Например, для 100 диаметра канализационной трубы, минимальная длина — 40 см, высота и ширина — чуть меньше. Такой ящик надо установить перед входом в стояк.

Обратный клапан для канализации установлен

При этом часто приходится разбивать пол, уложенную уже плитку — надо совместить отверстия в корпусе с трубами, отцентровать все, проследить за требуемым углом наклона. Особенно «радует» такая перспектива если недавно сделан ремонт. В этом случае тоже есть вариант — врезать обратный клапан в стояк выше вашего входа. Но на такие работы — вмешательство в общедомовую систему (установка сантехнических приборов на вашем отводе под эту категорию не попадает), а на них требуется письменное разрешение, придется оповещать жильцов, перекрывать воду, работать будут представители эксплуатационной организации или водоканала. В общем, морока та еще, потому такой способ решения проблемы применяют очень редко.

Если места для общего устройства не нашлось, ставят обратные канализационные клапана на каждый сантехнический прибор — отдельно на унитаз, ванну, умывальник, раковину и т.п. Это если к стояку отдельно идут трубы от каждого из приборов. Если же у вас, только два направления — на унитаз, а потом на ванну-умывальник- мойку и т.д., то обойдется установкой двух устройств — один персональный на унитаз (диаметр совпадает с диаметром выходного патрубка) и второй — общий, на ветку, которая идет ко всем остальным приборам. Его размер должен совпадать с диаметром трубы разводки, а чаще всего это 50 мм.

Вывод

Качественно и исправно работающая канализация не исключает возможность её поломки в результате закупоривания системы в любой момент, что приведёт к трагическим последствиям в виде проникновения нечистот в ваше жилище.

Предотвратить это можно при помощи монтажа канализационных затворов, которые препятствуют не только обратному току жидкостей, но и проникновению зловонных ароматов. С их видами вы ознакомились выше.

Установленный канализационный клапан гарантирует отсутствие неприятных запахов и последствий возможных аварий

Видео в этой статье предоставит вам дополнительную информацию. Благоустройство жилья — это ответственно!

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
