Канализационный обратный клапан

Зачем он нужен, какой бывает?

Когда возникает проблема засорения канализационных труб и сетей, жители многоквартирных домов оперативно связываются со специализированной службой. Но как бы быстро они не приехали, нужно поскорее перекрыть источник и воду, чтобы все это «добро» не хлынуло в квартиру, и имущество не было безнадежно испорчено. Именно в таких случаях помогает канализационный клапан.

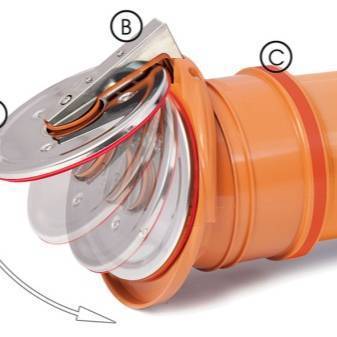

Схема работы клапана сродни ниппелю. То есть в одну сторону стоки идут, а назад вернуться уже не могут. И именно эта закономерность помогает остановить их на пути в квартиру. Диаметр клапана зависти от того, какие трубы установлены в доме. Преимущественно это стандартные 110 мм для стояка, в других местах может быть необходим меньший размер.


место для установки обратного клапана канализации

Изготавливают клапан из разных материалов: металл, поливинилхлорид, полипропилен. Сегодня металлические клапаны, как и трубы используются редко. Кроме того, металлические клапаны недолговечны и дороги. Для установки внутри помещений применяют полипропиленовые, снаружи – поливинилхлоридные трубы.

Места установки

Устанавливать клапаны можно в одном или в нескольких местах – это зависит от задач, которые они должны выполнять. Один клапан можно вмонтировать на общую трубу канализации, но он должен иметь большую пропускную способность. Множество мелких стоит монтировать на каждый сантехприбор.

Монтаж первого типа возможен только в частных или небольших домах. В многоквартирных такие клапаны не будут иметь должного эффекта. Так как монтаж общего клапана возможен только в подвале, жильцы первых этажей остаются беззащитны при возникновении проблем с канализацией. В таких случаях лучше предусмотреть клапан на каждый прибор или перед стояком.

Также нужно устанавливать подобное устройство в канализациях с обратным уклоном, так как устранить подобную некорректность системы можно только полной ее переделкой.

Виды клапанов

По устройству обратного клапана для канализации отличают межфланцевый, поворотный, шаровой и подъемный клапаны.

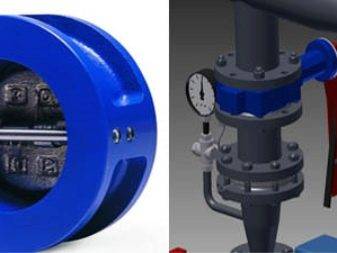

Межфланцевый имеет небольшие габариты и вес. В его конструкции отсутствуют фланцы, которые осуществляют соединение клапана с трубопроводом. Когда возникает поломка, в клапане нужно будет заменять не только запорную арматуру, но и участок трубы, на котором она размещена. Такие клапаны могут быть:

  • Пружинно-дисковые – в них пропускающая мембрана имеет вид диска, а вместо рычага пружина.
  • Двустворчатые – их принцип работы основывается на присутствии в конструкции двустворчатой мембраны. Поворотный клапан еще именуется лепестковым. Роль мембраны отыгрывает золотник/захлопка, они приводятся в действие рычагом. Такие клапаны могут быть:
  • Простые. Используются в системах с невысоким давлением и таким же проходом жидкостей. Когда золотник возвращается на место, происходит гидравлический удар – это может вывести из строя не только клапан, но и всю канализационную систему.
  • Безударные. Такой тип дает возможность плавного возвращения золотника в исходную позицию после того, как он пропустил воду.

Шаровые клапаны преимущественно используют в системах, где имеется малый диаметр труб. Роль мембраны выполняет металлический шар, рычаг – это пружина. Этот тип самый часто используемый и надежный. Его монтаж осуществляется методом врезывания в систему, крепится двумя болтами, в случае выхода его из строя можно просто заменить узел.

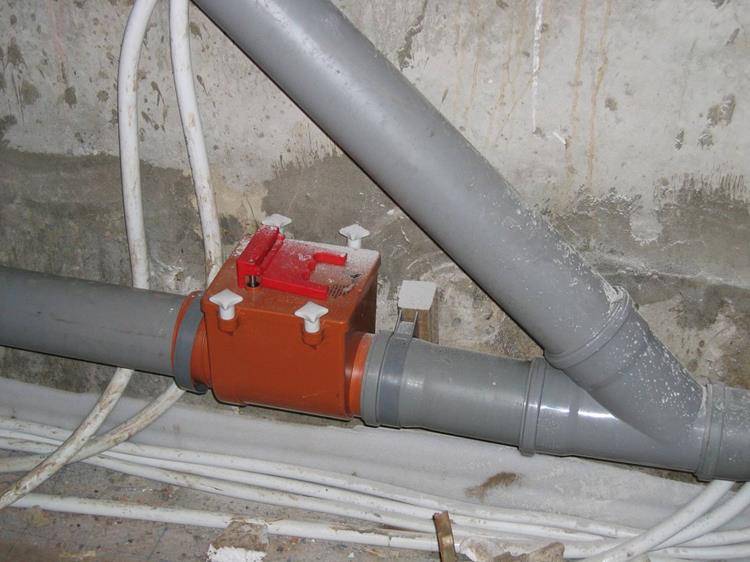

установка обратного клапана на трубе канализации

Подъемный клапан имеет несколько отличную от других конструкцию. Его мембрана размещена вертикально, и за ее подъем отвечает специальное устройство, которое также расположено в вертикальной позиции

У данного типа есть важное преимущество – клапан можно ремонтировать без отключения от сети. Но в то же время недостаток подверженности частому засорению ставит под вопросом рациональность его использования

Подъемные клапаны классифицируются на:

  • Клапаны, которые ввариваются в канализацию.
  • Те, которые крепятся к трубам с использованием фланцев.
  • Резьбовое соединение.
  • Межфланцевые, они зажимаются между трубами.

Шаровый обратный клапан

Самый распространенный тип обратного клапана – шаровый. Он предотвращает движение сточных вод в обратном направлении. Устройство такого клапана простое, выглядит так: затворным устройством здесь служит металлический шар, который поджимается пружиной при появлении обратного давления.

В каком месте устанавливать шаровый клапан, зависит от его конструкции. Например, обратный муфтовый клапан стандартно устанавливается на вертикальном трубопроводе, а обратный фланцевый клапан – и на вертикальном, и на горизонтальном канализационном трубопроводе.

Муфтовый клапан устанавливается в том случае, если обратный клапан устанавливается на трубы маленького диаметра (до 2,5 дюймов). При диаметре труб 40-600 мм устанавливается обратный фланцевый клапан.

Шаровой клапан с подвижным шаром перекрывает обратные стоки на 100 %. Также он имеет 100% прямую проходимость. Заклинить такую систему невозможно. Стандартный обратный клапан изготавливается в прочном корпусе, с массивной чугунной крышкой, а сам шар покрывается нитрилом, ЭПДМ и т.д.

Еще одно положительное качество шарового клапана – отличная ремонтопригодность.

Если необходимо почистить шар или заменить, шаровый клапан для канализации можно легко и быстро разобрать — для этого нужно только снять 2 или 4 болта на крышке клапана.

Обратный ПВХ клапан

Обратный клапан очень полезен владельцам квартир на нижних этажах. Устанавливать его можно как на внутренней, так и на наружной канализации. Эта запорная арматура служит для перекрывания обратного тока канализационных вод и хорошо задерживает попадание по системе канализации различных насекомых и грызунов.

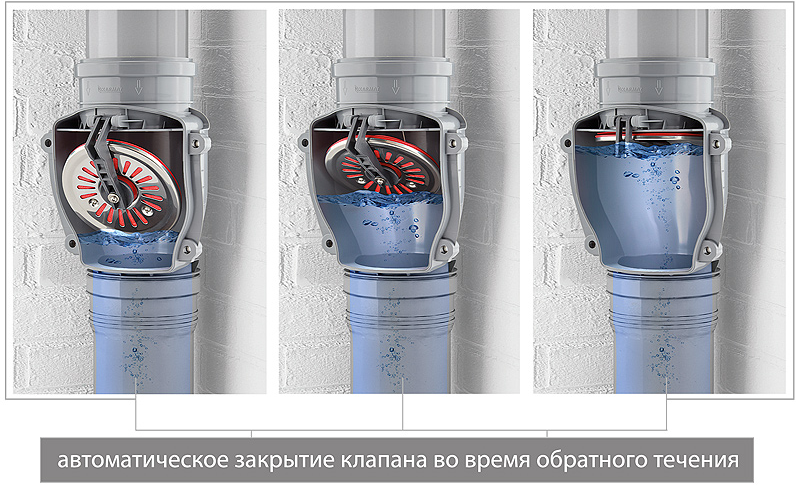

Если случается аварийная ситуация и возникает противоток, то клапан автоматически перекроет всю канализационную систему. В таком клапане можно заблокировать обратный поток в принудительном порядке. Для этого нужно просто повернуть ручку клапана в положение OFF (ВЫКЛ).

В обратный клапан ПВХ для канализации встроен запорный элемент, который двигается возвратно-поступательно, и перпендикулярно движению сточных вод в канализационной системе. Подъемный обратный клапан ПВХ может быть пружинным и беспружинным.

Почти все обратные клапаны конструктивно устроены так, что могут быть установлены и на вертикальный, и на горизонтальный трубопровод.

При этом нужно принимать во внимание направление потока сточных вод – обычно направление указывается стрелкой на корпусе клапана. Обратный ПВХ клапан не реагирует на ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями. Длительность его эксплуатации соответствует этому показателю для пластиковых труб

Длительность его эксплуатации соответствует этому показателю для пластиковых труб

Обратный ПВХ клапан не реагирует на ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями. Длительность его эксплуатации соответствует этому показателю для пластиковых труб.

Если правильно эксплуатировать обратный ПВХ клапан, то он вполне способен прослужить 50 лет и больше.

Для напорной канализации

Обратный клапан, который устанавливается в напорной системе канализации, не допускает смены направления движения потока сточных вод в системе канализации. Эта защитная трубопроводная арматура допускает поток стоков только в одном направлении и останавливает жидкость при движении в противоположную сторону.

Работает обратный клапан для напорной канализации в автоматическом режиме, и называется арматурой прямого действия. Это бесперебойное универсальное устройство, так как обратный клапан может работать и в нормальном режиме, и в аварийной ситуации.

Например, если работает несколько насосов, и их напорные линии объединяются в одну общую линию, то на каждой отдельной линии устанавливается один обратный клапан (или несколько), который защищает каждую линию от давления работающего насоса на любой из них.

Таким образом, если на одной линии давление упадет, то на других линиях давление останется прежним, и аварии не произойдет.

Если сточные воды не проходят через запорную арматуру, то обратный клапан работает так: под действием своего веса золотник в клапане позволяет движение воды через седло клапана. Чтобы сточные воды изменили направление движения, их необходимо приостановить.

Когда поток жидкости останавливается, давление с другой стороны прижимает золотник, не разрешая образовываться обратному потоку сточных вод.

Принцип устройства и работы вакуумного клапана

Аэратор успешно справляется с вентиляцией канализационного стояка исключительно в 1-2 этажном доме. Следует знать, что при одновременном смыве воды с двух или более унитазов, он может не справиться со своей задачей. Поэтому аэратор оптимален для небольших зданий.

Устанавливают его в двух случаях:

  1. Если в доме не был предусмотрен проектом вентиляционный стояк (фановая труба).
  2. Если фановую трубу невозможно вывести на крышу.

Устройство клапана

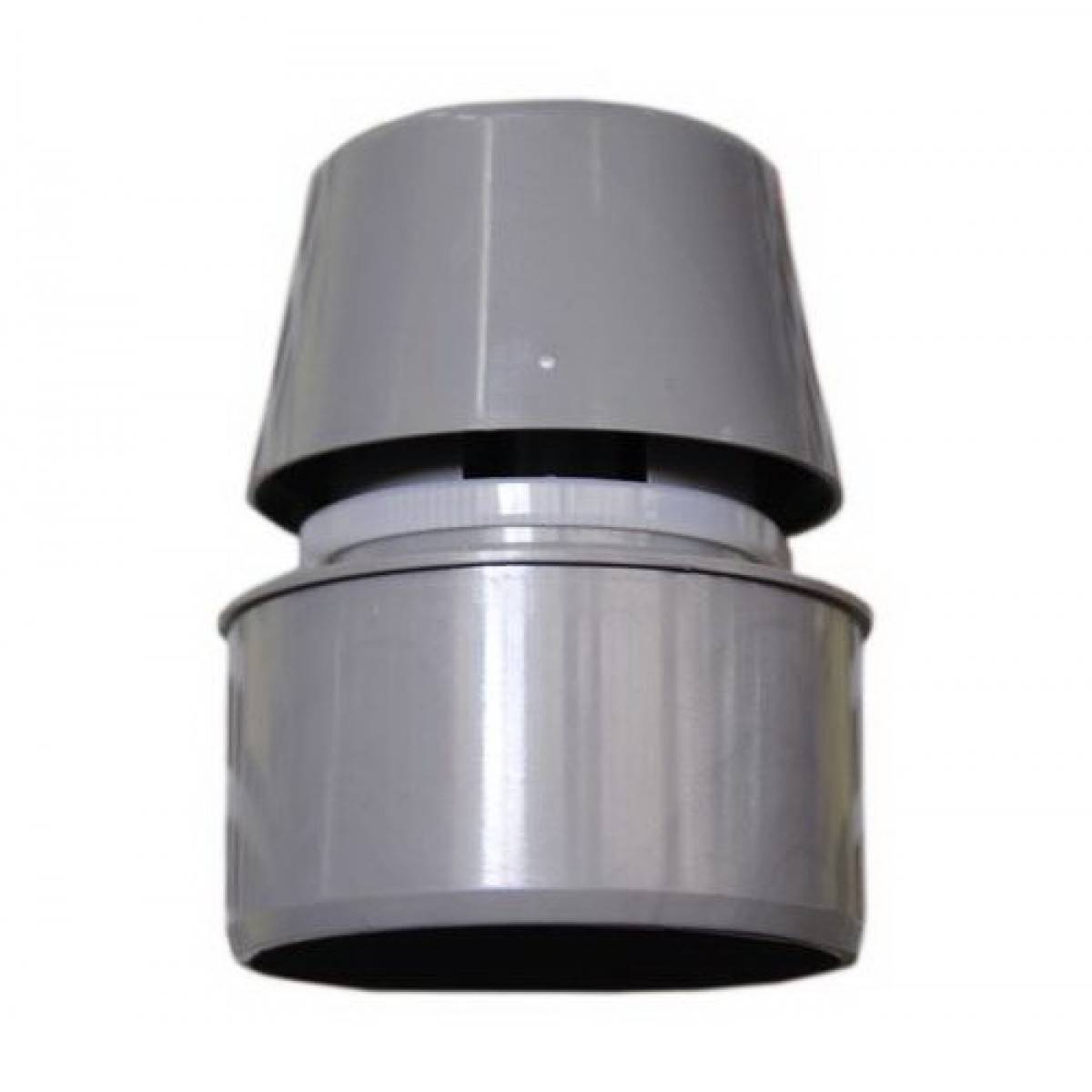

Аэратор для канализации является фасонной деталью, которую фиксируют на трубе с помощью уплотнителя.

Клапан канализационный состоит из нескольких деталей:

  • корпус, изготовленный из пластмассы (в нем предусмотрено боковое отверстие);
  • внутренний шток, предназначение которого – своевременно открывать отверстие для подачи воздуха;
  • прокладка из резины, ограничивающая движение штока по направлению вверх;
  • защитная крышка (соединена с корпусом и закрывает узел штока).

Устройство канализационного вакуумного клапана может отличаться: некоторые производители вместо пластмассового штока устанавливают резиновую мембрану. Аэраторы для канализации бывают двух видов: сечением 50 и 110 мм. Первые рекомендуется использовать в тех строениях, в которых не больше двух сантехприборов (включая унитаз). Рекомендуется устанавливать такую модель воздушного клапана, в которой предусмотрена возможность регулирования внутреннего механизма вручную. Это может понадобиться в аварийных ситуациях.

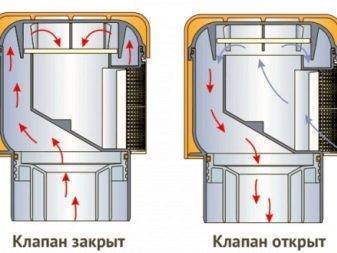

Принцип работы

В домах, как правило, регулярно производится смыв горячей воды, пары которой стремятся подняться вверх. За счет этого в стояке скапливается воздух, запах которого неприятен.

Если канализационная труба не оснащена системой вентиляции, поток смывающейся воды создает в трубе разряженную атмосферу (вакуум), которая втягивает гидрозатвор и, тем самым, происходит выход неприятного запаха из стояка.

Проблему его проникновения решает установка вакуумного клапана для канализации. В штатном режиме (при нормальном давлении в стояке), фановый клапан закрыт. Во время смыва стоков он открывается, впуская в канализационную трубу воздух, не позволяющий возникнуть разреженности. Таким образом, гидрозатвору предоставляется возможность полноценно выполнять свою функцию.

Правила установки

Вакуумный канализационный клапан монтируют выше точки присоединения к системе самого высоко стоящего сантехнического прибора и можно выполнить своими руками. Аэратор устанавливают только на вертикальные канализационные трубы в тех местах, где к нему будет обеспечен свободный доступ: в туалетах, на чердаках, в ванных комнатах.

Устройство монтируется в раструб и фиксируется на нем с помощью уплотнительного кольца, предусмотренного конструкцией любой модели клапана. Если в помещении на полу имеется трап (решетка для слива стоков), вентиляционный клапан для канализации устанавливают не ниже 35 см от пола.

Обзор производителей и цен

                Среди наиболее известных производителей подобных устройств можно выделить следующие компании:

  • Hutterer & Lechner, DN110. Средняя цена составляет около 3000 руб.;
  • McAlpine. Стоимость составляет от 400 до 1400 руб в зависимости от конкретной модели. Наиболее известны модели MRAA1S-CLEAR, MRAA1N и др.;
  •  Ostendorf. Полипропиленовый прибор, цена которого составит 500 руб.

Существуют и более дешевые модели отечественного производства, стоимость которых не превышает 100-200 руб. Выбор обусловлен необходимостью, спецификой системы и возможностями владельца.

Всё полезное о канализации — gidkanal.ru

Шаровой

Канализационное затопление особенно вероятно в высотных домах, где на одной вертикальной трубе располагаются сразу несколько квартир. Может оказаться достаточным для засорения стояка даже одного полиэтиленового пакета, и тогда да, не находящая себе пути, будет устремляться обратно, выплескиваясь из всех сливных отверстий. Особенно вероятна такая ситуация в старых домах, где трубы покрыты с внутренней стороны толстыми корками отложений.

Особенно высок риск обратного прорыва отработанной воды в квартирах на первом этаже. Часто на ночь в таких квартирах приходится затыкать стоки тряпками, пробками и другими импровизированными затычками. Но если на первых этажах установлены клапанные затворы, вода может прорываться и на втором этаже. До третьих этажей напора обычно уже не хватает, а если он достаточно силен, то просто разрушит затор и вода уйдет в трубу.

Итак, ставить обратный клапан стоит, если:

  • Ваша квартира расположена на первом или втором этаже.
  • Вы живете в индивидуальном жилище: коттедже, даче, частном домике.
  • Дом построен давно и в нем не проводилось капитального ремонта канализационной системы с заменой стояков.
  • По словам соседей, в доме нередки случаи засорений канализации.

Небольшие затраты на покупку и установку защитных устройств в этом случае окупятся сторицей, позволив не опасаться внезапных расходом и нервотрепки.

Если в доме установлен общий клапан на стояк, он может снизить риск затопления. Но в проблемных квартирах лучше поставить отдельные клапаны на каждый сток для полной уверенности.

Устройство

В 2018 году существует множество вариантов такого агрегата. Они отличаются материалами, размерами и формой, способом запирания и многими другими параметрами. Но назначение у всех видов клапанов одно – отсечь в трубе канализационную воду, резко устремившуюся в обратном направлении.

Практически у любой конструкции есть следующие элементы:

  • Патрубки, через которые сливаемая вода входит в клапан и покидает его.
  • Ручка, которая перекрывает клапан принудительно. Ее можно использовать, отсекая выходы из канализации на ночь, или при попытке прочистить канализационную систему.
  • Съемная крышка, которая позволяет проинспектировать состояние клапана и при необходимости выполнить очистку его деталей от загрязнений.
  • Запорный механизм. У шарового клапана – это резиновый шарик, но могут также применяться мембраны, заслонки и другие устройства.

Клапан не будет работать, если перепутать «вход» и «выход» местами. Обычно направление движения стоков в клапане показано стрелкой, нанесенной на корпус. Учитывайте его при монтаже!

Основные виды

Прежде всего, клапаны различаются по диаметру. В стандартах для монтажа канализации, оставшихся еще с советских времен, для стояков установлен диаметр в 110 мм, а все прочие трубы имеют диаметр в 50 мм. Сегодня появились и нестандартные варианты, например, с диаметром 75 мм, но они имеют существенно меньшее распространение.

Для изготовления отсечных устройств используют различные материалы. Они могут быть как металлическими (бронза, латунь, нержавеющая или углеродистая сталь), так и полимерными (ПВХ, полиэтилен). Каждый из вариантов имеет свои преимущества и недостатки:

  • Металлические изделия стоят существенно дороже. Они долговечны, но требуют внимания к своему состоянию и периодического обслуживания.
  • Пластиковые клапаны стоят дешевле. Они практически не корродируют. Но механическая прочность у таких конструкций меньше.

Конструктивно обратные (или фановые) клапаны тоже различаются. Вот наиболее распространенные варианты:

  • Шаровый клапан устроен очень просто: в трубе свободно находится резиновый шарик, диаметр которого немного превышает общий диаметр трубы. При движении жидкости в прямом направлении шарик отходит в специальную камеру, а при обратном движении подхваченный водой шарик плотно затыкает горловину трубы. Благодаря столь простой конструкции, в этом устройстве ломаться просто нечему.
  • Межфланцевое устройство. Самый компактный вариант. Такой клапан удобен для монтажа в ограниченном пространстве. Но при выходе из строя придется разобрать часть системы, чтобы починить или заменить забарахливший узел.
  • Подъемные и поворотные клапаны имеют в конструкции подпружиненные заслонки. Такие устройства сравнительно крупногабаритные, тяжелые и не дешевые. Преимущество – возможность легко выполнить разборку для очистки, регулировки и мелкого ремонта.

Выбор конкретного типа устройства зависит от отпущенного на ремонт бюджета, места установки, типа трубы и имеющихся условий.

Как правильно установить воздушный клапан для канализации читайте в статье: здесь

Виды

Выделяют следующие виды такой арматуры:

  • воздушная;
  • шаровая;
  • приемная;
  • вакуумная;
  • межфланцевая;
  • фановая.

Воздушные устройства предназначены для предотвращения появления неприятных запахов в доме из канализационной системы. Они способны поддерживать стабильное давление. Работает клапан по элементарной схеме, оснащается мембраной. Данный элемент открывается при поступлении воды из сантехнического оборудования. Под воздействием давления воздуха мембрана возвращается в обратное положение, при этом стояк перекрывается, что позволяет не допустить обратного движения жидкости.

В шаровой запорной арматуре сечение перекрывается специальным резиновым или металлическим сухим шариком. В процессе появления воды в канализационной системе образуется вакуум, который выталкивает данный рабочий элемент, благодаря чему вода направляется в канализацию. С повышением давления шарик возвращается в исходное положение.

Шаровый вид обратных клапанов является наиболее эффективным и качественным. Монтируется в канализационных системах многоквартирных домов, где наблюдается интенсивное водоотведение.

Приемная арматура призвана защитить от течи, которая образуется при перегонке или выкачивании. Поэтому ее чаще всего монтируют в системах добычи воды, а в жилых квартирах она не устанавливается.

Вакуумная запорная арматура – идеальный вариант для домов при отсутствии внешних устройств для контроля и регулирования давления в канализационной системе. Клапаны оснащается такими деталями, как корпус, мембрана и воздухоприемная камера. Принцип работы обратного клапана: с увеличением давления автоматическим способом выбрасывается избыток воздуха. А с уменьшением – на мембрану оказывается сила, которая ее закрывает. При этом открывается труба для поступления воздуха.

Для обеспечения высокой эффективности оборудования необходимо грамотно произвести его монтаж, поскольку ошибки при установке приводят к ухудшению качества работы. Монтируются вакуумные клапаны на самых верхних точках труб.

Межфланцевая арматура устанавливается между двумя фланцами в трубе. Монтаж производится в процессе изготовления трубы, поскольку при этом значительно увеличивается ее длина. Запорная арматура подбирается в соответствии с материалом трубы, благодаря чему увеличивается надежность и эффективность готовой конструкции.

Рабочим элементом здесь является одна или пара створок, при поднятии которых образуется повышенное давление, а створки становятся по горизонтали, что позволяет перекрыть доступ поступлению водяного потока. При снижении давления шиберные створки возвращаются в вертикальное положение. Устанавливаются межфланцевые устройства в канализационных системах многоквартирных домов и промышленных сооружений.

Фановая арматура применяется исключительно для фановых трубопроводов.

В зависимости от материала изготовления, выделяют следующие виды арматуры:

  • Пластиковая – наиболее распространена для внутреннего монтажа в квартирах, легко устанавливается, ремонтируется и чистится, обладает низкой стоимостью;
  • Чугунная – наиболее долговечный и прочный вариант, при этом имеет завышенную цену;
  • Стальная – наиболее устойчива к воздействию агрессивных сред;
  • Бронзовая – отличается высокой стоимостью, а также устойчивостью к агрессивному воздействию среды и долгим сроком службы.

Также обратные клапаны классифицируются по габаритным размерам, они определяются исходя из сечения канализационных труб. Выпускается запорная арматура размером 32, 50 мм, а также 110, 200 и 300 мм.

Тонкости монтажа

Установка обратного клапана канализации дело не хитрое, плюс такая работа не требует дорогостоящего инструмента, достаточно домашнего набора, дрель, ножовка, уровень, рулетка и т.д. Но для начала нужно определиться, где поставить обратный клапан.

Выбор места

В данном случае все зависит от того, где чаще всего забивается система.

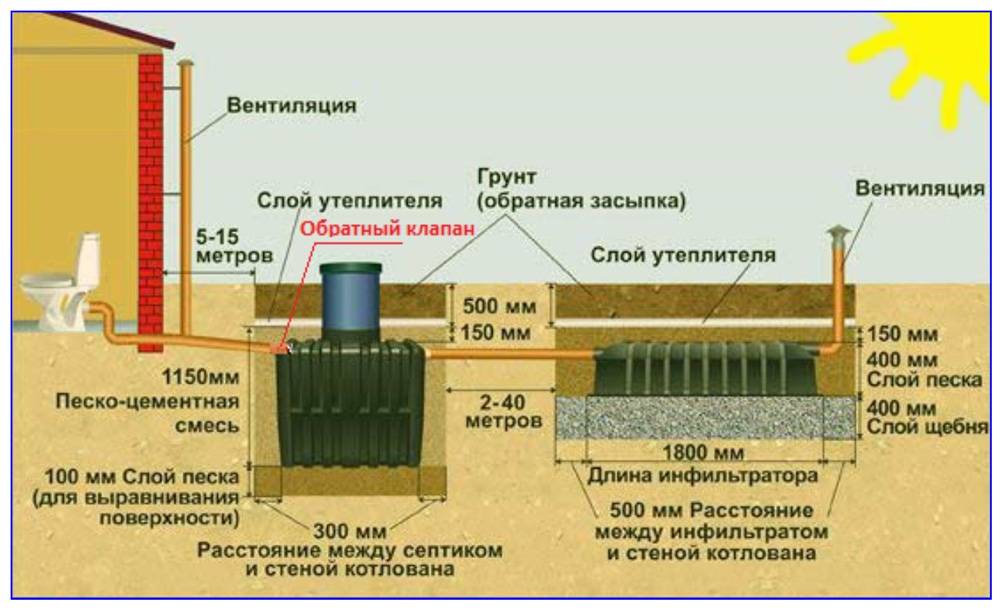

Если засоры обычно возникают в первом от дома канализационном колодце, то обратный клапан 110 мм ставится после поворотного колена в подвале (перед входом трубы в стену).

При установке в многоквартирных домах, электрический обратный клапан системы канализации может потребовать согласования

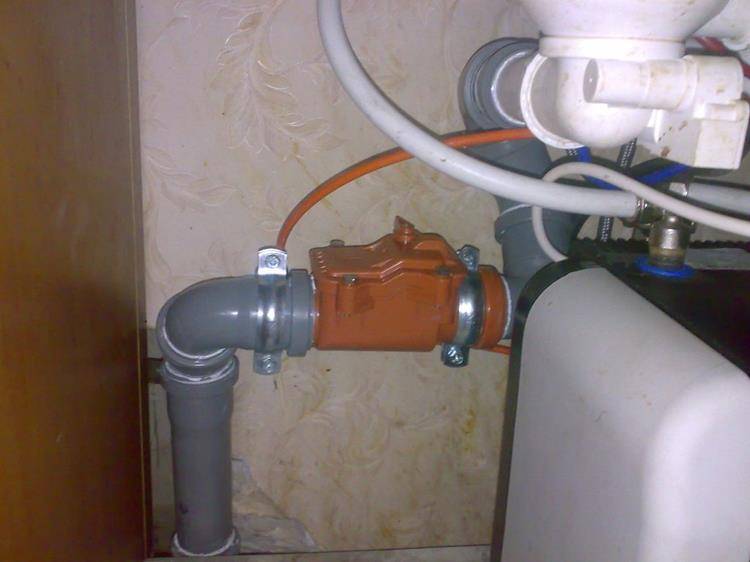

  • Канализационный клапан в квартире лучше всего ставить на тройник или крестовину возле центрального слива в стояк.
  • Если места возле стояка для централизованной арматуры нет, то придется ставить отдельно обратный клапан для канализации 50 мм на отвод в сторону ванной, кухни и т.д. И затвор диаметром 100 – 110 мм на унитаз.

Клапан обратный ПВХ или полипропилен, считается оптимальным решением для квартиры или частного дома

Неправильные точки монтажа

Здесь есть 2 рекомендации

  1. Перед тем как установить обратный клапан на канализацию, подумайте, как вы его будете обслуживать, ведь каждые полгода такой арматуре нужно делать ревизию.
  2. В многоэтажном доме ненужно ставить на стояк вертикальный обратный клапан.

О вертикальной арматуре следует сказать отдельно, устанавливая такой затвор, вы можете навлечь на себя массу проблем.

  • Если стояк чугунный, то трогать его вообще нельзя, особенно своими руками, не каждый мастер берется за ремонт или замену чугунного стояка. Вызвано это тем, что есть опасность обрушения всего столба.
  • Каким бы ни был обратный вертикальный клапан, он будет создавать помехи движению стоков, соответственно, рано или поздно в этой точке возникнет засор.
  • Если снизу поднимутся стоки и клапан их заблокирует, то в многоэтажном доме, сверху все равно будут продолжать сливать, что сделает монтаж затвора бесполезным.
  • Канализационный стояк в многоквартирном доме относится к конструкциям общего пользования. Если вы, по собственной инициативе установите на нем клапан, то при возникновении проблем с этой арматурой, вас обяжут за свои деньги все демонтировать и вернуть в исходное положение, плюс оплатить накладные расходы, к примеру, уборку подвала или ремонт соседей, которых затопило после установки клапана.

Обратный клапан вертикальный в многоквартирных домах ставить не стоит

Порядок монтажа арматуры

Установить обратный клапан для канализации своими руками несложно. Инструкция состоит из нескольких простых действий, которые я постарался отразить ниже на фото и видео в этой статье.

Итак, простому домашнему мастеру лучше покупать горизонтальный обратный клапан с функцией ручной блокировки, из ПВХ или полипропилена. Диаметр трубы на инструкцию по монтажу не влияет, обратный клапан 50, 100 и 110 мм устанавливается одинаково

  • Первым делом просто соберите все, как должно быть.
  • Дальше замеряйте расстояние от клапана, до выпуска в стояк.
  • Берете соединительный переходной патрубок подходящего диаметра и отложив на нем нужную длину, отрезаете лишнее.
  • После обрезки, края патрубка нужно зачистить ножом от заусенец.

Схема подгонки переходного патрубка

  • Теперь находите центральную ось сливной трубы и размечаете на ней 2 точки, на которых будет фиксироваться запорная арматура.
  • Перфоратором просверливаете 2 отверстия и вставляете в них пластиковые дюбеля под шпильки хомутов.
  • Подбираете шпильки по высоте и вкручиваете поддерживающие хомуты.
  • Дальше вставляете во все пазы резиновые прокладки и густо промазываете все стыки герметикам, после чего запорная арматура собирается окончательно.

Монтаж опорных металлических хомутов

Теперь вам остается только соединить систему с канализационным сливом и жестко зафиксировать ее на металлических хомутах.

Фиксация запорной арматуры на хомутах

В зависимости от вида стен и размеров арматуры, система может крепиться тремя способами, ниже на фото показан принцип фиксации.

Три вида фиксации арматуры

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Монтаж обратных клапанов

Установка обратных клапанов не представляет особых сложностей и по силам любому технически неподготовленному пользователю. Для правильного монтажа самое главное – строгое соблюдение горизонтального положения прибора.

Если требуется установить обратный клапан на канализацию 50 мм, поступают следующим образом:

  • Обычно 50 мм трубопровод имеет небольшое количество раструбных соединений и часто проходит сквозь стены, в которых фиксируется штукатурным или цементно-песчаным раствором. Конечно, проще будет использовать клапан с отводами для компрессионного подключения, помещаемое в разрез трубы, но такие клапаны, как правило импортного производства и стоят очень дорого по сравнению с отечественными, если у вас есть клапан с компрессионными отводами, вы счастливчик, просто разрезаете трубу и вставляете клапан обжав его муфтами. Но на нашем рынке продаются в основном обычные канализационные клапаны 50 мм, у которых, с одной стороны обычный раструб 50 мм, а с другой стороны гладкий конец для входа в раструб трубы..
  • Клапан лучше монтировать на стадии строительства канализационной системы, тогда не будет проблем с резкой трубы, сразу подбираете трубы нужной длины и ставите клапан по принципу монтажа всех раструбных канализационных труб. Но если система уже рабочая, а клапан нужен, то понадобится еще и муфта, чтобы с ее помощью подключить клапан. Чтобы установить обратный клапан для канализации 50 мм ножовкой по металлу или дереву с мелким зубом вырезают трубный фрагмент на горизонтальном участке на 1,5 – 2 см меньше длины самого клапана.
  • Затем раструбный конец клапана надевают на гладкую часть трубы, а гладкий конец вставляют в раструб канализационной муфты, которая в свою очередь надевается на гладкий конец трубы и регулируют длину стыка так, чтобы стык был примерно посередине муфты.

Рис. 10 В какой ситуации нужен обратный клапан в автономной канализации

Обратные клапаны на трубы диаметром 110 мм могут размещаться внутри зданий или на улице. При их наружном монтаже необходимо обеспечить свободный доступ к устройству – этого достигают помещением клапана в закрытый технический колодец. Для размещения его на трубах выполняют следующие операции:

  • Освобождают в земле участок трубопровода в точке раструбного соединения, разбирают фрагмент и монтируют технический колодец.
  • Типовая длина корпуса клапана около 150 мм, поэтому отрезают прямую трубу примерно на 120 мм и надевают на нее до упора раструбный конец клапана. Обычно положение стрелки на корпусе направлено от расширенного раструба к цилиндрическому отводу диаметром 110 мм.

  1. Ревизионая крышка – предназначена для проведения планово предупредительных работ по ремонту клапана и проверки технического состояния;
  2. Крепежные болты – предназначены для герметичного закрепления крышки;
  3. Блокировочный вентиль – предназначен для аварийного закрытия клапана;
  4. Уплотнительное кольцо – особая форма такого кольца позволяет произвести герметичный монтаж, исключающий выскакивание и выталкивание соединенных частей, а также соединение не “запекается”, что позволяет произвдить разборку и повторную сборку трубопровода;
  5. Ревизионная емкость – для удобства проведения профилактических и ревизионных работ;
  6. Блокировочный рычаг – управляет задвижкой, пропуская поток только в одном направлении, и в аварийном режиме, удерживает задвижку в закрытом состоянии;
  7. Задвижка – для максимальной герметизации оснащена специальным резиновым кольцом.

Рис. 11 Примеры установки канализационных 50 мм клапанных затворов

Виды клапанов

Существуют разные виды данных приспособлений. Они различаются особенностями работы. Рассмотрим их.

  1. Автоматический – востребован для применения в малогабаритных частных домовладениях. Прибор не справится со значительными нагрузками.
  2. Кинетический клапан правильно функционирует при низком давлении. Данное устройство защищает от накоплений воздуха во время сливов.
  3. Комбинированный вариант – это прибор, сочетающий два вида.

Трубопровод может устанавливаться в любом направлении. И для каждого случая предусмотрен отдельный вариант. При установке воздушного клапана на канализацию следует правильно подбирать диаметр труб.Данный фактор влияет на разделение:

  1. Приемный аэратор имеет диаметр 20 см. Прибор оснащен фильтром, задерживающим твердые взвеси. Такой вариант крепится на горизонтальную магистраль.
  2. Шаровые устройства фиксируются на трубы с небольшим диаметром. В качестве затвора в приборе используется шаровая деталь.
  3. Меж фланцевые приспособления характеризуются компактностью и небольшим весом. Изделия бывают проходными или угловыми. Затвор представлен специальной пластиной.

Стоит классифицировать изделия и по способу крепежа. Устройства могут монтироваться методом сварки. Такой вариант не подходит для жилых помещений. Для труб с небольшим диаметром подходит крепеж с муфтами.

Существующие виды: характеристики, особенности

Фановые клапаны могут еще называться аэраторами или воздушными клапанами. Делятся они в основном по своим размерам, так как в зависимости от места установки может требоваться аэратор разного размера.

Чаще всего используют клапаны двух видов:

  • аэратор канализационный диаметром 110 мм — используется для централизованного стояка канализации,
  • клапан диаметром 50 мм — для соединения с различными сантехническими приборами.

По типу установки и характеристикам воздушные клапаны могут быть следующих разновидностей.

  1. Воздушные автоматические. Они применяются в основном в домах частного сектора, так как имеют слабую пропускную способность. Работают только на выпуск воздуха.

2. Антивакуумные. Рекомендуются к применению в любых видах труб. Могут обеспечивать впуск и выпуск воздуха.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
