Что собой представляет переходник и зачем он нужен
Переходники канализационные представляют собой трубопроводную арматуру, которая нужна для того, чтобы соединить две конструкции различного диаметра.
Кроме того, использование переходников незаменимо для соединений канализационных труб, выполненных из различных материалов.
Стоит сказать, что совсем не важно, какой это трубопровод, для внешней или наружной канализации, использование переходников является незаменимым в любом случае. На сегодняшний день существует множество разновидностей переходников, а именно, материалов, из которых они изготавливаются
Это может быть, например, пластик ПХВ, полипропилен, чугун или сталь, и так далее
На сегодняшний день существует множество разновидностей переходников, а именно, материалов, из которых они изготавливаются. Это может быть, например, пластик ПХВ, полипропилен, чугун или сталь, и так далее.
Канализационные переходники
В первую очередь, следует заметить, что всего существует два вида переходников, а именно:
- концентрические, которые используются только для трубопровода вертикального;
- эксцентрические, используемые для горизонтально расположенных труб.
Причины возникновения течи
Чтобы установить причины течи и ее устранить, нужно сначала четко идентифицировать место, где течет. Такие течи бывают внутренние и наружные. Рассмотрим по порядку.
Течь внутри
Такая течь проявляется в постоянном вытекании (большей или меньшей интенсивности) воды через сливной клапан или переливную трубу бачка непосредственно в унитаз. Эта течь безопасна, но приводит к перерасходу воды. Установить такую течь малой интенсивности визуально можно по тонкой струйке воды, которая постоянно течет по унитазу.
Варианты устранения такой неисправности:
- Поменять прокладки между запорным клапаном и посадочным местом.
- зачистить место его примыкания к посадочному месту.
- поднять уровень переливной трубки.
- отрегулировать систему поплавка и наливного клапана.
- Заменить наливной клапан и поплавок.
Совет! В большинстве таких случаев вода течет через переливную трубку, поэтому начинать ремонт нужно с регулирования уровня воды в бачке.
Правильно отрегулированная система перекрывает наливной клапан при уровне воды в бачке ниже верхнего края переливной трубки. Как правило, этого достаточно, чтобы устранить такую течь.
Мокро снаружи
Если у вас появляется вода на полу под унитазом, стоит очень ответственно подойти к выяснению места, где течет и по каким причинам. При некоторых неисправностях такого типа есть значительный риск большого потопа. По закону подлости случается это, как правило, ночью или в ваше отсутствие, поэтому причиняет максимум вреда.
Возможно, ничего с вашим бачком вовсе нет. Просто из-за разности температур между поступающей в бачок воды и помещения может образовываться довольно мощный конденсат, который течет на пол и образует лужицы.
Такой эффект наблюдается в холодное время при интенсивном сливе – вода постоянно обновляется и не успевает прогреваться.
Для устранения этого явления можно установить систему частичного слива – за один раз выливается половина объема бачка. Поступающая холодная вода перемешивается с теплой и конденсата образуется гораздо меньше.
Другая причина — сильная внутренняя течь. Способы устранения описаны в предыдущей главе.
Течь в гибкой подводке.
Наверное, самый опасный дефект, который может привести к катастрофическим последствиям.
Если при осмотре вы обнаруживаете, что вода течет из соединения подвода воды, значит, нужно его поджать или заменить в нем прокладки.
Гибкие шланги из резины с внешним армированием, как правило, довольно низкого качества. Со временем, кроме трещин на самом шланге, коррозии подвергаются и втулки, в которые этот шланг обжат, поэтому есть вероятность при дожимании прокладки сорвать штуцер и устроить фонтан. И это не самый худший вариант, штуцер может лопнуть и в ваше отсутствие.
Совет! Не рискуйте — меняйте такие шланги на специальные пластиковые, металлопластиковые подводки или трубки из нержавеющей стали.
Течь из-под бачка.
Еще один тип наружной течи. Она возникает при нарушении герметичности между бачком и унитазом. Интенсивность такой течи зависит от степени повреждения и может быть довольно опасной.
Существует два основных типа соединения бачка с унитазом – навесной бачок, соединенный трубой с отверстием слива унитаза и бачок, установленный непосредственно на его чашу. Рассмотрим варианты устранения течи на втором, современном типе установки.
Ослабление крепежных резьбовых соединений. При установке бачка на стальные резьбовые стержни со временем происходит их коррозия, вплоть до разрушения. При этом возможны перекосы и соответственно появления щелей и течи.
Если вы обнаружили такой дефект, нужно заменить крепежи, и по необходимости уплотнитель между бачком и унитазом.
Повреждение или физический износ резиновой уплотнительной прокладки.
Резина – материал не особо стойкий к перепадам и колебаниям температуры, поэтому со временем теряет пластичность, покрывается трещинами и рытвинами. Такая прокладка не может далее надежно выполнять свои функции и подлежит замене новой.
Трещина, трещины на корпусе бачка и или унитаза.
Довольно редко, но все же встречаются случаи, когда при непрофессиональной установке, как правило, при чрезмерном усилии затягивания крепежа, появляются трещины на фаянсе. Такая ситуация очень неприятна и ее разрешение — замена треснувшего устройства на новое.
Совет! Сливная система это система низкого давления, поэтому не требует повышенной прочности соединений.
Если трещины небольшие и существенно не влияют на прочность конструкции, стоит попытаться заделать их силиконовым герметиком. Для этого нужно тщательно очистить, обезжирить обрабатываемый участок и нанести на него изнутри слой герметика. Полоска штукатурной сетки малой ячейки дополнительно армирует такой шов.
Как провести уплотнение соединения чугунной канализационной трубы с пластиковой?
Поскольку чугунные трубы уступили свою популярность изделиям из ПВХ, на данном этапе развития технологий всё чаще возникает необходимость в сборке комбинированных, чугунно – пластиковых канализационных каналов.
В контексте рассмотренной ситуации возникает вполне резонный вопрос: как сделать стыки деталей из разных материалов герметичными?
Рассматриваемые работы должны выполняться в рамках следующей схемы:
- Начать стоит с приобретения необходимых запчастей, в данном случае речь идет о переходниках. Для достижения оптимального результата рекомендуется применять продукцию, изготовленную из полимеров или резины.
- С поверхности чугунной трубы необходимо тщательно удалить следы коррозии, наличие других загрязнений также является недопустимым.
- После обезжиривания и очистки раструба на его поверхность необходимо нанести силикон.
- После высыхания герметика переходник также тщательно обрабатывается (очищается и промазывается силиконом) и фиксируется относительно чугунной трубы.
Основные виды и их особенности
Описываемые изделия могут быть раструбными, безраструбными, напорными и безнапорными. Во многих отраслях промышленности нашли свое широкое применение трубы, которые обозначаются аббревиатурой ВШЧГ. В составе такой трубы шаровидный графит, он делает изделие более эластичным и вязким. Такие трубы заменяют аналог из серого чугуна. По свойствам их можно приравнять к литой и кованой стали. По механическим характеристикам эти трубы могут конкурировать со стальным изделиям из-за высокого коэффициента стойкости к коррозии. Срок их эксплуатации в 8 раз выше аналогов. Напорные изделия можно использовать для работы с агрессивными веществами. Они хорошо себя проявляют зимой. Им не страшны морозы.
Трубы высокопрочны, а значит, их можно прокладывать под шоссейными трассами, глубина монтажа при этом может быть довольно внушительной. Такая чугунная канализационная труба, размеры и ГОСТ которой были упомянуты выше, может быть раструбной или иметь резиновые уплотнения.
Рекомендации по монтажу
Сборка канализации заключается в соединении труб и фасонных изделий. Чаще всего используются элементы под резиновое кольцо. Для подключения надо лишь вставить свободный конец трубы в раструб и продвинуть его внутрь до упора. Если используется сквозная муфта, ее сначала полностью одевают на одну часть трубопровода, совмещают трубы вместе и передвигают муфту так, чтобы стык оказался внутри корпуса.
Если резина слишком тугая и соединять элементы трудно, используют жидкие моющие средства — мыло или шампунь. Ими смазывают свободный конец, после чего соединять элементы становится гораздо легче.
Если используются клеевые соединения, состав наносится на внутреннюю часть раструба, после чего вставляется свободный конец трубопровода. Необходимо соблюдать последовательность сборки, чтобы не пришлось разбирать уже зафиксированные элементы.
Разновидность вторая: для ремонта
Описание
Да-да-да, я прекрасно помню, что написано чуть выше: соединительная муфта тоже применяется преимущественно при ремонте. Так называемая ремонтная муфта отличается от нее всего лишь отсутствием сужения между раструбами: по всей длине она имеет одинаковый внутренний диаметр. Эта особенность дает возможность свободно смещать муфту вдоль гладкой трубы или… правильно, соединенных встык гладких труб.
Ремонтная муфта размером 50 мм.
Соответственно, этот вид фасонины используется для устранения дефектов на гладких неразъемных участках трубопровода.
Монтаж
- Вблизи дефекта на трубе делается разрез;
- Торцы трубы смещаются друг относительно друга. При необходимости труба освобождается от ближайших крепежей;
- На резах удаляются заусенцы и снимаются фаски;
- Муфта надевается на одну из труб;
- Трубы центруются;
- Муфта сдвигается на конец второй трубы и фиксируется хомутом.
Еще один вариант использования ремонтной муфты.
Процесс производства
Несколько слов о производстве уже было сказано выше. Однако понимание полезности изделий из керамики приходит только после полного знакомства с процессом. Именно наличие знаний такого типа позволяет понять, почему же выгодно применять керамические трубы для канализационных систем.
Формирование труб начинается со сбора глины специальных сортов. Из нее удаляют все примеси, камни, песок, посторонние частицы.
Дальше глина очищается и промывается. Результат промывки – готовое к обработке сырье
Очень важно промывать глину качественно, иначе она попросту не схватится в печи
Керамические трубы для канализации, схема складирования и транспортировки
Следующий этап – формирование смеси. Глину просушивают, смешивают с шамотом, химическими добавками и небольшим количеством воды. Точные пропорции указывать не будем, так как каждый производитель пользуется своим рецептом.
Полученную смесь выкладывают в заготовки, которые затем поместят в печь. Однако перед этим смесь в заготовках прессуют и снова просушивают. Вторичная обработка влияет на прочность глины.
Сухую глину в форме труб опрыскивают строительной глазурью, а только после этого направляют в печь. Температура обжига – 1200-1400 градусов по Цельсию. Держат трубы в печи в течение нескольких часов. Еще несколько суток они остывают.
Виды и отличия
Стандартная канализационная керамическая труба выпускается в нескольких вариациях. Основное деление – по диаметру. Трубы бывают диаметром от 100 мм до 800 мм.
В бытовых условиях пользуются изделиями с диаметром до 200 мм. Они прекрасно подходят для сборки стояков, отводов канализации и даже побочных веток центрального канала. Более крупные образцы – это ветки магистральной канализации, прокладываются преимущественно в траншеях.
Еще один момент – наличие или отсутствие раструба. Керамические канализационные трубы, в отличие от пластиковых, могут и не обладать раструбным типом соединения. В таком случае трубопроводы соединяют по немного другой технологии – с использованием специальных мастик и замков.
Монтаж и соединение
Вас наверняка интересует вопрос о том, как же формировать трубопроводы из керамики? Ведь наверняка процесс установки труб серьезно отличается от работы с пластиковой канализацией.
Ответ на этот вопрос – и да, и нет. Отличия в рабочем процессе есть, но не все они существенны. Общая схема работы остается прежней. Рассмотрим процесс прокладки труб канализации в траншее.
Этапы работы:
Осторожно транспортируем трубы до места назначения. Трамбуем грунт на дне траншеи
Формируем подложку из песка. Опускаем трубы с помощью крана. Выставляем их в рабочее положение. Соединяем отрезки с помощью мастик. Проверяем герметичность и качество соединений. Тестируем систему.
Монтаж в раструб от стандартного, практически ничем не отличается. Единственное отличие, для герметизации придется брать другие герметики. Силиконовые составы не подойдут.
Отсутствие раструба ставит нас перед необходимостью собирать трубопровод с помощью глиняных «замков». Их монтируют на края труб, затем обмазывают мастиками и просушивают.
Особенности монтажа
С установкой переходных манжет, стыкующих гофры и пластиковые трубопроводы 50 мм, проблем не возникает. Резинка легко вводится в раструб и наконечник гибких труб без труда входит в отверстие. Немного потрудиться придется при установке «переходки» в чугун. Нужно будет заняться очисткой раструба от старого герметика и других засоров. Укрытие защитное манжеты герметизирующей УЗМГ рекомендуем вам заказать на сайте epc-sem.ru.
Стыковать участки трубопровода канализации 50 мм, где применяются внутренние герметизирующие манжеты также несложно. Конец трубы, если он не обрезной, входит в раструб с установленным предварительно уплотнителем без излишних усилий. Если же фрагмент трубопровода обрезается, с помощью подручного абразива (напильник, наждачный круг) на обрезном конце делается коническая кромка (подобно заводской). Для облегчения соединения труб 50 мм в качестве смазки подойдет обычная вода.
Трубы диаметром 110 мм соединять тяжелее и вода здесь уже не поможет. В этом случае используется специальная сантехническая смазка. Домашние мастера для уменьшения трения применяют подручные автомобильные масла, хотя это может негативно сказаться на долговечности резинового уплотнителя.
Благодаря наличию на прилавках строительных спецмагазинов полного набора уплотнительных и переходных манжет, герметичная сборка канализационного трубопровода, равно как и подсоединение к нему сантехнических приборов, особых сложностей не представляет. Манжеты есть разных размеров и предназначения, так что состыковать какие-либо участки трубы канализации или муфты унитаза сейчас не проблема.
И патрубки приборов сантехнического предназначения, применяют уплотнительные кольца. Используя уплотнительные резиновые кольца (манжеты), можно надежно загерметизировать водопроводы, системы для канализации.
Для изготовления уплотнительной манжеты для канализации используют эластичный материал, коим является резина.
Чтобы резиновая уплотнительная манжета для канализации на 100% выполняла свое непосредственное предназначение, она должна быть
:
- прочной;
- способной функционировать в условиях с резкими температурными перепадами;
- эластичной;
- упругой.
Кроме того, она должна эффективно функционировать на протяжении долгого времени эксплуатации.
Вот так и была создана резиновая манжета , размеры которой зависят от внутреннего и наружного диаметра труб, поскольку такими качествами обладает резина.
Подобные свойства имеют другие материалы, в состав которых также входит резина.
Поэтому, можно встретить также манжеты из:
- паронита;
- усиленной или обычной резины;
- каучука;
- силикона.
Уплотнительные устройства из таких смесей получаются немного жестковатыми, что вызывает некоторые неудобства при монтировании трубопроводных систем.
Описание изделия
Перед тем как поведать о том, как надеть манжету на унитаз, давайте разберемся, что собой воображает эта деталь и какое назначение делает. Снаружи изделие складывается из двух цилиндров разного диаметра, герметично скрепленных между собой. В случае если взглянуть на манжету в профиль, то возможно заметить, что продольные оси обоих составных частей либо полностью совпадают, или смещены относительно друг друга.
Значительно чаще деталь изготавливается из пластика. Применение полимеров разрешает создать максимально прочное и надежное изделие, которое будет герметично соединять выпускной канал унитаза с трубами. Целостность манжеты не нарушится с течением времени (разве что в следствии ударного либо другого механического действия).
Второе преимущество полимера – легкость обработки. Пластик может принимать произвольную форму (достаточно только залить его в соответствующую заготовку), исходя из этого из него возможно делать манжеты любой, кроме того самой необыкновенной конфигурации.
Основные разновидности манжет, применяемых в современном постройке, приведены в таблице.
| Вид | Описание |
| Эксцентриковая | Имеет прямую форму и стандартную конфигурацию. Оси двух цилиндров смогут быть смещены относительно друг друга. Манжета-эксцентрик для унитаза подходит для монтажа простых унитазов с прямым либо косым выпуском, не имеющих каких-то особенных конструктивных элементов.Главное назначение – обеспечение надежного соединения с трубами. С поставленной перед ней задачей эксцентрическая манжета справляется на 100%. |
| Гофрированная | Употребляются в тех случаях, в то время, когда прямая манжета не подходит по какой-либо причине. Довольно часто это происходит в случаях, в случае если купленный унитаз имеет специфическую форму либо хорошие от стандартных размеры.Гофрированная манжета может изгибаться под различными углами, что позволяет монтировать унитаз в любом эргономичном месте помещения без привязки к канализационной трубе. |
| Конусная | Манжеты таковой разновидности значительно чаще изготавливаются из резины и помогают для соединения унитаза с чугунной канализационной трубой. Благодаря конусообразной форме возможно стыковать отверстия любого диаметра (необходимо только подобрать подходящую по размеру манжету). |
Как правильно произвести установку манжеты
Проще всего осуществить стыковку гофрированной трубы с пластиковым стояком. Связано это со спецификой такого сочленения: достаточно легко можно ввести в раструб резинку, после чего наконечник гибких труб размещается в отверстии.
Более сложный вариант – соединение пластикового стояка с чугунным. Связано это с тем, что для качественного сочленения необходимо, практически, идеально очистить чугунный раструб от старых остатков герметиков, иных возможных загрязнений.
Не представляет особой сложности стыковка канализационного участка труб с наличием внутренних герметизирующих манжет.
Трубный наконечник необрезного типа легко и просто проникает в раструбный участок, в котором раньше необходимо правильно разместить уплотнитель. Когда же участок магистрали обрезан, то на его конце необходимо сделать кромку под конус, после чего резинка легко займет свое место. В качестве смазки можно использовать обычную воду.
Стояки диаметром 110 мм (лучше всего покупать производства «Россия») соединять более сложно, даже если смочить место стыковки водой. Поэтому, для облегчения монтажа соединительной манжеты, ее необходимо смазать автомобильным маслом, другими подручными смазками, которые облегчат процесс установки.
Аналогично можно осуществить установку клапанов регуляторов перепада давлений.
Поскольку в наших строительных магазинах достаточное количество соединительных переходных манжет для металла, полипропилена, пластика, то герметично собрать трубопровод не представляет особой сложности. Нужно лишь правильно определиться с внутренними диаметрами. После этого, состыковать чугун с пластиком, пластик с пластиком или осуществить иную состыковку, не будет проблемой.
Манжет резиновый для канализации может изготавливаться из разных материалов, также существуют различные типы устройства. Гидравлические уплотнители используются в промышленности, для оборудования ассенизационной системы в частных домах, коттеджах и квартирах.
Манжеты для чугунной канализации изготавливаются из полиуретана и резиновых смесей таких, как резина, паронит, силикон и каучук. При изготовлении применяется исключительно 100% резина, не примешивается полимер. Благодаря данному составу обеспечивается высокая эластичность, прочность и плотность крепления с соединяемыми частями. Полимер и резина также обеспечивают сопротивление к повышению и понижению температуры, устойчивы к агрессивным веществам, могут использоваться при попадании кислот и при повышенной жесткости рабочих ресурсов.
Уплотнительная манжета для канализации также бывает различных типов:
- штоковые;
- поршневые;
- универсальные (для штоков и поршней).
Также манжета уплотнительная резиновая для канализации может быть внутренней и наружной. Внутренний уплотнитель используется в чугунных трубах для присоединения патрубков из пластика с различным диаметром. Также используется для того, чтобы подключить гофрированный шланг к сливу бытовых сантехнических приборов (например, подключение к ассенизационной системе стиральной или посудомоечной машины). Наружный уплотнитель, в свою очередь, применяется для того, чтобы подключиться к безраструбной канализационной конструкции.
Еще существует манжета канализационная переходная трехлепестковая, которая облегчает переход из чугунного трубопровода в пластиковый.
Инструкции по монтажу манжет различного типа
Принцип фиксации резиновых или пластиковых, гладких или гофрированных деталей похож, однако сам процесс может отличаться нюансами – от выбора места установки унитаза до использования дополнительных способов крепления. Рассмотрим три распространенных варианта подключения.
#1: Установка резинового уплотнителя
Манжета из резины – это короткий плотный элемент, который не натягивают с внешней стороны, а вставляют в раструб чугунной трубы. Это своего рода уплотнитель или прокладка, создающая герметичное соединение между сливным отверстием и сантехническим прибором.
Кроме того, она предохраняет санфаянс от сколов и повреждений при непреднамеренном нарушении стабильности монтажа.
Порядок действий при установке резиновой манжеты:
Если унитазный выпуск входит в раструб свободно, то мыльный раствор не понадобится. Напротив, необходимо создать более плотное примыкание.
Для этого обычно используют традиционный современный способ – по всей поверхности примыкающих частей наносят герметик. После застывания он образует плотное герметичное кольцо.
#2: Правила использования эксцентрика
О том, что вам потребуется эксцентрик, вы узнаете на этапе выбора места для установки унитаза. Если отверстие выпуска сантехприбора и раструб канализационной трубы будут находиться не строго напротив друг друга, простого пластикового соединителя недостаточно. Смещение осей требует детали изогнутой формы.
Качественные резиновые или полипропиленовые эксцентрики продаются в магазинах сантехники и могут стоить от 100 до 250 рублей в зависимости от производителя
Перед монтажом необходимо поставить сантехприбор на место, измерить длину до канализационного слива и еще раз убедиться, что модель эксцентрика для унитаза выбрана правильно. Для проверки можно просто приставить деталь к обоим отверстиям.
Эксцентрик можно использовать, если сливное отверстие находится чуть выше унитазного выпуска. Если перепад высот от выпуска до раструба более 5 см, могут возникнуть проблемы со смывом – в этом случае лучше заменить трубы и установить их ниже
Порядок работ:
- очищаем канализационное входное отверстие от старых отложений;
- надеваем манжету широким концом (110 мм) на раструб канализации, обмазав места примыкания герметиком;
- второй конец присоединяем к косому или горизонтальному выпуску унитаза, также воспользовавшись герметиком;
- производим пробный спуск воды;
- если протечек не обнаружено, фиксируем унитаз на заранее подготовленном месте болтами.
Проблема возникает, когда при установке оказывается, что эксцентрик подобран неправильно. Чтобы избежать неудобной ситуации, вместо жесткой конструкции можно сразу купить деталь с эластичной гофрированной серединой.
По мере необходимости эксцентрик с «гармошкой» можно слегка сместить вправо/влево или немного растянуть, сохранив при этом его функциональные качества.

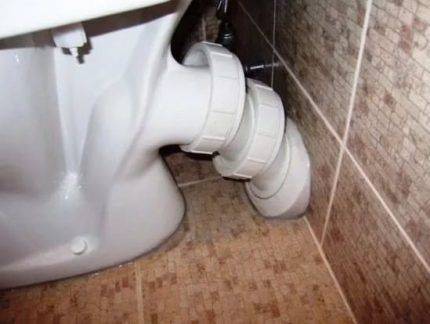

Вариант каскадного применения эксцентриков, когда неправильно выбрана модель унитаза. Если трубы расположены внизу, близко к полу или на его уровне, лучше приобретать сантехприбор с косым выпуском
Подвижные детали также актуальны, когда существует риск непрочного закрепления унитаза. Проще говоря, при покачивании сантехприбора герметичность жесткого соединения сразу нарушится, тогда как гофре это не грозит.
#3: Установка гофрированной манжеты
Кода затруднен монтаж унитаза в связи с неподходящей формой выпуска или сложным расположением канализации, часто используют эластичную гофрированную трубу. Ее преимущество в том, что она может легко менять форму и длину, следовательно, подходит практически для всех типов выпусков.
Единственное, что необходимо учесть при покупке – диаметры фиксирующих цилиндрических концов. Они могут быть 110 мм/90 мм, 110 мм/80 мм и др.
Именно гофру используют для временной установки унитаза при ремонте, при сильных смещениях относительно центральной оси входа/выхода (вместо эксцентрика) и во время монтажа сантехприбора на расстоянии до полуметра от сливного отверстия
Принцип замены или установки гофры такой же, как и других видов манжет:
- удаление старого изношенного элемента;
- очистка входных отверстий от грязи и отложений;
- вставка обработанного герметиком конца в раструб канализации;
- фиксация второго конца на выпуске унитаза;
- пробный спуск воды, устранение недочетов.
Опытные сантехники рекомендуют не растягивать гофру по максимуму, так как вследствие этого она теряет эластичность и быстрее выходит из строя.
Лучше подобрать модель большей длины или постараться перенести унитаз поближе в выходному канализационному отверстию. Еще один вариант – покупка комбинированной манжеты, состоящей частично из жестких элементов.
Типы канализационных фитингов
Фурнитуру, изготовленную из полимерных материалов, можно условно разделить на 2 части:
- ту, что применяется для внутренних систем отвода бытовых и промышленных стоков;
- ту, что находит наружное применение.
Причем фитинги для канализационных труб ПВХ, используемых внутри помещения, нельзя использовать для магистралей, прокладываемых снаружи.
По способу монтажа фасонные части делятся на:
- изделия, соединяемые с использованием резинового уплотнительного кольца;
- элементы, монтируемые при помощи склеивания без применения уплотнителей.
Для внутренней части системы
Трубы и фитинги, предназначенные для монтажа внутриквартирной фановой системы, выпускаются в ограниченном сортаменте. Они представляют собой изделия, изготовленные из ПВХ серого цвета. Это является отличительной чертой элементов, предназначенных для внутреннего использования. Трубы и фитинги выпускаются 2 типоразмеров: 50 мм и 100 мм. От наружных коммуникаций они отличаются низкой морозостойкостью и невозможностью транспортировки стоков температурой более 45°С. Отсутствие армирования уменьшает сопротивляемость внешним нагрузкам.
Сортамент фитингов почти не отличается от такового у фасонных изделий, применяемых во внешних инженерных сетях. Имеются такие же отводы, редукции, ревизии, муфты и патрубки для внутренней канализации. Среди фасонных частей имеется компенсационный патрубок, который не применяется в наружных сетях.
Его назначение заключается в подгонке длины вертикального стояка канализации в зависимости от высоты помещения. Изделие по форме напоминает муфту, на одном конце которой вместо раструба имеется гладкая зауженная часть трубы.
Наружные фитинги
Продукция, предназначенная для внешних коммуникаций, отличается от стандартной повышенной прочностью и широким диапазоном температур транспортируемых стоков. Фитинги и трубы выполнены из полимерных материалов и имеют терракотовую окраску. В связи с тем что изделия могут применяться для монтажа магистральных трубопроводов, их диаметр колеблется от 90 до 500 мм.
Для наружного монтажа используются следующие виды фитингов:
- Муфты. Представляют собой изделие с двумя раструбами на концах. Используются для соединения двух отрезков одной трубы при проведении ремонта.
- Отводы. Имеют форму колена с раструбом на одном конце и служат для изменения направления трассы инженерной сети. Угол поворота раструба может составлять 30°, 45°, 60° и 90°.
- Тройники и крестовины. Применяются для разъединения или объединения двух или трех потоков. Эти фитинги имеют оптимизированный внутренний радиус, благодаря чему сопротивление движению среды не увеличивается, а скорость потока не снижается. Резиновые сальники, установленные в горловинах, обеспечивают требуемую герметичность и прочность соединения.
- Редукции. Предназначены для соединения труб разного диаметра. Могут быть похожи на муфту, у которой с одного конца имеется патрубок меньшего размера, или на отвод, в тело которого врезан отрезок трубы с раструбом другого диаметра.
- Заглушки. Применяются для глушения тупиковых участков трубопроводов и неиспользуемых подсоединений.
- Переходы с пластика на чугун. Детали с разным диаметром (110/124 мм) используются для подключения квартирной системы к домовому стояку.
- Ревизии. Выполнены в форме проходного тройника со съемной заглушкой на боковом ответвлении. Служат для прочистки засорившихся участков фановой системы.
- Обратные клапаны. Служат для обеспечения движения стоков в одном направлении. Устанавливается в местах, где невозможно обеспечить требуемый уклон трубопровода. Для обслуживания клапана обустраивают колодец либо монтируют ревизию.
Виды и размеры манжет
Уплотнители могут устанавливаться как изнутри, так и снаружи. В первом случае они служат для соединения пластиковых труб разных диаметров или для присоединения стиральных машин и посудомоечных агрегатов к системе стоков. Если необходимо соединить трубы без раструбов, уплотнители монтируют поверх деталей.
Переходная канализационная манжета обеспечивает соединение чугунных отводов и пластиковых труб. Длина переходника с D 124/110 составляет 80 мм и применяется для присоединения унитазов, с D 72/50 – 110 мм для подключения других сантехнических приборов.
Размеры уплотнительных колец соответствуют диаметрам стандартных труб 32-100 мм, а длина может варьироваться от 25 до 120 мм. Уплотнители 50*40, 50*25, 50*32 применяются при подключении стиральных машин, раковин, умывальников, душевых, посудомоечных машин.
Механический метод стыковки без пайки: варианты соединений
Пайка как метод стыковки секций трубопроводов чаще используется при шефмонтаже на производстве. В быту наиболее популярны технологии экспресс монтажа без сварки.
Проверенная временем практика стыковки без использования специального инструмента обеспечивает высокое качество соединения пластиковых труб без пайки с помощью муфт.
В основе широко известного метода применение фасонных деталей. С их помощью можно не только обеспечивать продолжение контура водопровода, но и изменение его направления, распределения рабочей среды или перекрытие потока.
Преимущества технологии монтажа без разогрева:
Готовые изделия из полипропилена этим способом соединить дешевле, чем металлические за счет малой стоимости фитингов.
Соединения пластиковых труб без пайки с помощью муфтИсточник stroy-podskazka.ru
Исполнение фитингов обеспечивает возможность ручной сборки полноценной инженерной системы дренажа, водопровода, канализации.
Размер и технические возможности деталей определяются их конфигурацией (формой, толщиной стенок, комбинированием).
Соединение при помощи обжимных фитингов
Выбирая, как соединить пластиковые трубы для водопровода без пайки, многие люди часто применяют способ обжимных фитингов. При таком способе соединения исключается процесс нагрева смежных деталей. Специальная муфта при механическом воздействии (обжиме) надёжно фиксирует внутри два конца трубок, оснащённых уплотнительными кольцами. После монтажа переходника места стыковки смазываются силиконовым герметиком.
Переход с металлопластика на полипропилен при помощи фитингов — незаменимый способ стыковки труб из разных материалов.
Плюсы этого метода:
- для монтажа используется минимальный набор инструментов;
- соединение трубопровода можно доверить даже новичку;
Пример смазки, применяемой при монтаже полипропиленовых трубИсточник construct.smazka.ru
в месте установки обжимного фитинга создаётся надёжное соединение;
Такой метод, прежде всего, хорош тем, что может использоваться при обновлении чугунного водопровода полипропиленовыми аналогами. Также этот способ востребован при сборке отопительных систем, в том числе монтаже радиаторов.
Соединение при помощи клеевых составов
В числе вариантов стыковки, позволяющих обойтись без специального оборудования – применение монтажных клеевых составов.
В составе клея базовым является поливинилхлорид, замешанный на растворителе. В него производители также добавляют различные присадки и пластификаторы для улучшения адгезии в местах стыковки.
Преимущества метода:
- стыковка изделий при помощи клеящего средства обеспечивает собранной конструкции необходимые характеристики прочности и герметичности;
- по окончании работ в месте монтажа образуется надёжное соединение, незаметное при визуальном осмотре;
- для стыковки не требуется наличие специальных навыков.
Подгонка полипропиленовых труб перед склеиваниемИсточник www.asvshop.com
Как осуществляется монтаж на клей
Перед тем как соединить полипропиленовые трубы, нужно подготовить необходимые детали, инструменты и обеспечить условия для монтажных работ.
Поверхности, на которые будет наноситься клеевой состав, следует обработать обезжиривателем. Для нанесения состава подойдёт кисточка с щетиной из натуральных материалов. Также рекомендуется обеспечить температуру в помещении в диапазоне от 5 до 35 градусов.
Учитывая то, что детали трубопровода будут состыковываться с минимальным зазором, достаточно будет тонкого слоя клея. Удержание труб до момента схватывания обычно не превышает 20-30 секунд. По завершении работ рекомендуется хорошо проветрить помещение, при этом следует избегать сквозняков.
