Устройство канализации в многоквартирном доме

Этапы монтажа канализации в квартире

Составление схемы

Перед походом в магазин и началом работ обязательно нужно нарисовать схему установки всего оборудования. Если канализационная система работает исправно, достаточно просто перерисовать то, что уже есть. Если же расположение элементов, материал или диаметр поменяются, попросите специалиста проверить схему, это будет стоить дешевле, чем исправление ошибок в уже смонтированной системе.

Неправильный угол наклона труб приводит к быстрому засорению канализации. Многие ошибочно думают что, чем больше этот параметр, тем лучше стекают все отходы. Но для правильной работы системы необходимо создать эффект самоочищения, чтобы жидкие нечистоты смывали более твердые. Чем тоньше диаметр, тем угол наклона должен быть больше. Чтобы создать нужный угол, делают вертикальный отрезок трубы до нужного уровня. Несколько конкретных значений:

Еще сведения, чтобы верно выбрать нужный диаметр для каждого отрезка.

Следует учесть несколько деталей:

  • Угол в горизонтальной плоскости не должен превышать 120 градусов.
  • Жесткий подвод для сифона не должен быть больше 1,5 м, а гофрированный 0,8 м.
  • Обязательные элементы на схеме: месторасположение центрального стояка, все фитинги и отводы, указания размеров и расположения относительно стен.
  • Если трубы проходят через помещения, кроме ванной комнаты и кухни, рисуем их тоже.
  • Для подключения стиральной и посудомоечной машины не нужно соблюдать угол наклона, так как вода удаляется из этих приборов с дополнительным усилием.
  • Лучше избегать прямых углов, из-за них засоры будут происходить чаще.

Покупка необходимых деталей

Обратите внимание на вид пластика, из которого сделаны трубы. Сейчас особенно популярны три вида

Полиэтилен. Дешевый, но он не полностью герметичен и плохо переносит высокие температуры. Не рекомендуем использовать его.

ПВХ. Выдерживает температуру до 80 градусов. Чистить его можно только ультразвуком и вантузом, зато стоит недорого, и имеет низкое гидравлическое сопротивление.

Полиизопропилен. Прочен и термостоек. Можно чистить тросом и любой химией, кроме концентратов щелочей и кислот.

Выбирайте трубы нужной длины, чтобы потом их не обрезать. Иногда даже стоит изменить схему, чтобы сэкономить время работы и материалы.

Подготовка к монтажу

Чтобы избежать неприятностей во время демонтажа и установки канализационной системы сделайте все нижеперечисленное.

  • Предупредите соседей сверху и снизу, чтобы они не пользовались унитазом и водой.
  • Организуйте отключение кранов стояков в подвале.
  • Стены и пол туалета или ванны прикройте полиэтиленом.
  • Выберите одежду, которую не жалко будет выбросить.
  • Укрепите стояк в верхней части. Рекомендуется монтировать  2 полухомута на анкера, диаметром более 12 мм.
  • При работе с сантехникой всегда образуется много грязи, поэтому запаситесь мусорными мешками.

Сначала примерьте трубы, обратите внимание на все трудные места для установки, составьте план работ. Обозначьте на стенах места соединения труб и установки анкеров, чтобы было удобнее монтировать систему

Попробуйте собрать весь трубопровод, просто соединяя вместе его детали. Обрежьте трубы до нужной длины, оставив 10‒15 мм в запасе со свободной стороны. Используйте стусло и ножовку, соблюдайте угол 90 градусов, иначе вы не добьетесь полной герметичности.

О необходимости звукоизоляции

Многие из обладателей новых квартир просто не задумываются о том, насколько тихо будет в их жилище. Пока не до этого. Но когда вы въедете будет уже поздно. Современные тенденции в многоэтажном строительстве — сделать постройку как можно легче, чтобы сэкономить на фундаменте. Легкие материалы — это замечательно, но проблема в том, что они хорошо проводят звук.

Шумоизоляция в квартире — важный момент

В результате получается, что ремонт закончен, а вы, при желании, можете вести конспекты бесед ваших соседей, а они — ваши. Далеко не радужная перспектива. Потому стоит задуматься о звукоизоляции. Да, это дополнительные расходы и немалые, но тишина важнее.

Выбор материалов для внутриквартирной канализации

Перед тем, как поменять в квартире канализацию, необходимо определиться с материалом ее основных элементов, которые представлены:

  1. Керамикой, изделиям из которой свойственна дороговизна, что обуславливает их нечастое использование. Однако отличием данного сырья является его стойкость к воздействию агрессивных сред.
  2. Полимерами. Замену труб полимерными материалами можно объяснить их поверхностной гладкостью, препятствующей образованию загрязнений и зарастанию труб. Такие изделия могут быть полипропиленовыми и поливинилхлоридными. Использование полипропиленовых изделий считается наиболее оптимальным при обустройстве канализации в квартире из-за их стойкости к повышенным температурам, долговечности и установочной легкости. Поливинилхлоридному сырью характерна прочность и ультрафиолетовая стойкость. Но, во время его горения или нагрева, происходит выделение вредных веществ. Такие изделия слабы к агрессивным средам. Однако, их применение в устройстве канализации встречается довольно часто.
  3. Металлом, а именно сталью и чугуном. Сталь известна своей низкой стоимостью, прочностью и выносливостью высоких температур. Перед применением более дорогого чугуна необходимо учесть его подверженность коррозии, монтажную сложность и необходимость наличия специальных инструментов. Однако, такие изделия прочны и эксплуатируются долгое время.

Необходимо определиться с соединением канализационной арматуры:

  • Резиновыми муфтами, подходящими для труб из чугуна;
  • За счет раструбного метода (для пластиковых изделий). Его реализация возможна надеванием расширенной части на другой, более мелкий, раструб. Герметичность соединений достигается при использовании резинового уплотнителя или кольца.

Монтаж гипсокартона

Гипсокартоном закрываются многие коммуникации причем не только в санузлах. Фальш-стена в гостиной позволит скрыть стояки и радиаторы отопления, занимает она минимум свободного пространства, зато позволяют не монтировать сложные стыки с трубами ламината и натяжного потолка.

После этого можно переходить к монтажу каркасов для остальных гипсокартонных конструкций, в частности для сокрытия коммуникаций, организуются ниши для люков. Устанавливаются закладные под навесную мебель и встраиваемые шкафы, если необходимо. Если потолок в квартире будет гипсокартонный, он монтируется в этот же период.

После обшивки каркасов листами, они грунтуются и устанавливаются малярные уголки. Далее стены шпаклюются. После полного высыхания они шкурятся, наносится еще один слой шпаклевки, который после высыхания еще раз шкурится. В итоге получаются практически ровные стены (в зависимости от мастерства работника).

Если потолок будет натяжным, на этом этапе стоит вызвать замерщика.

Что можно повесить на гипсокартоновую стену,
мы писали раннее.

Соединение пластиковых и чугунных труб

Монтаж только одного типа материалов проходит тогда, когда устанавливается полностью новая система. Но иногда необходимо заменить лишь участок канализационных труб, например, старые чугунные на более современные пластиковые.

Специалисты рекомендуют всегда менять систему полностью, но это не всегда возможно. К примеру, если вы живете в квартире и общая система сделана из чугуна. Тогда необходимо изучать инструкцию, как соединить пластиковые и чугунные трубы. Здесь может быть использовано несколько отличных друг от друга методик.

Соединение пластиковых и чугунных труб при помощи уплотнителя

Такой способ самый простой из всех перечисленных, но в то же время он считается и одним из самых прочных. Для него необходимо приобрести пластиковые трубы, которые будут несколько меньшего диаметра, чем чугунные, и уплотнительное кольцо, толщиной равной разнице в диаметре.

Установка проходит всего в несколько этапов. Для соединения пластиковой и чугунной трубы достаточно надеть уплотнительное кольцо на первую и вставить внутрь второй. Уже на этом установку можно заканчивать, но некоторые прибегают к дополнительным мерам гидроизоляции посредством силиконового средства или ленты.

Сюда же можно отнести и соединение пластиковой и чугунной трубы при помощи цементной смеси, так же как и при монтаже труб, который был описан выше.

Соединение пластиковых и чугунных труб при помощи герметика

Иногда достаточно закрепить элемент при помощи силиконового герметика. Для этого подбираются трубы, диаметр которых примерно равен.

Пластиковая труба обрабатывается наждачной бумагой и покрывается герметиком. Через несколько минут она вставляется внутрь чугунной и придерживается 2–3 минуты.

Недостаток такого крепления заключается в том, что перед тем, как проверять работу системы, вы должны выждать примерно несколько часов для того, чтобы средство полностью высохло.

Соединение пластиковых и чугунных труб при помощи фитингов

Фитинги – это дополнительные элементы канализации, которые используют в том случае, если обычная установка труб затруднена. При помощи них можно создать изгиб, разветвление, соединить трубы разного диаметра и разных материалов.

В нашем случае такое крепление особенно пригодится, если чугунная труба снабжена резьбой. Здесь нужно подобрать фитинг, который тоже обладает этим элементом. Если применять любые другие способы соединения, резьба может стать причиной течи.

Для соединения фитинга и чугунной трубы необходимо обмотать резьбу первого элемента ленточным уплотнителем, а потом просто вкрутить его внутрь чугунного элемента.

Дальнейшая установка проводится по тому же принципу, что и соединение пластиковых труб между собой. Край новой пластиковой трубы подготавливается и промазывается герметиком, после чего вставляется внутрь фитинга.

Устройство канализации в типовом многоквартирном доме

Пример работы канализационной системы

В домах, которые были построены по типовым проектам в 60-90-х годах прошлого века, планировка предусматривала близкое расположение ванной комнаты и кухни, поэтому и канализация в многоквартирном доме в принципе одинакова.

Как правило, разводка начинается под кухонной мойкой, затем проходит через ванную и туалет, где врезается в общий стояк канализации, проходящий через все этажи. Стояк имеет выход на крышу, это необходимо, чтобы могла нормально функционировать вентиляция канализации в многоквартирном доме.

Основные принципы, по которым монтируется система:

  • Функция внутриквартирной канализация – доставка воды из сантехнических приборов в общедомовой стояк.
  • Система работает по принципу самотека, создание дополнительного давления, как правило, не требуется.
  • Чтобы вода могла перемещаться без задержек, трубы следует располагать под определенным углом. Угол наклона определяется строительными нормами.
  • Уклон должен сохраняться по всей протяженности, в противном случае, на определенных участках (особенно в местах поворотов) будут часто образовываться засоры.

Оптимальный угол наклона труб при монтаже квартирной канализации

Монтаж канализационных труб в квартире

Даже маленькие дети знают, что вода в гору течь не может, поэтому при организации самотечных систем канализации очень важно, чтобы конец трубы на приеме был расположен выше, чем место врезки в стояк. Кроме того, нужно позаботиться, чтобы уклон был равномерным по всей длине трубопровода

Когда проектируется схема канализации многоквартирного дома, известно, что нижняя точка трубопровода в каждой квартире имеет определенное положение – это место введения трубы в общий стояк. Как правило, эта точка расположена на небольшом расстоянии от плиты межэтажного перекрытия.

Поэтому для решения задачи нужно правильно определить высоту расположения противоположного конца. На какую же высоту должна быть поднята верхняя часть трубопровода? Эта величина определяется двумя параметрами:

В строительных нормах приняты следующие величины:

  • При использовании труб, имеющих диаметр 85-100 мм, уклон должен составлять два процента.
  • Для меньшего диаметра (40-50 см) нужен чуть больший уклон – три процента.

Совет! На практике это требование выполняется так: на каждый метр трубы, имеющей диаметр 50 мм, уклон составит 3 см. То есть, если, к примеру, раковина расположена в двух метрах от стояка, то верхний конец трубы должен быть поднят относительно точки ввода в стояк на 6 см.

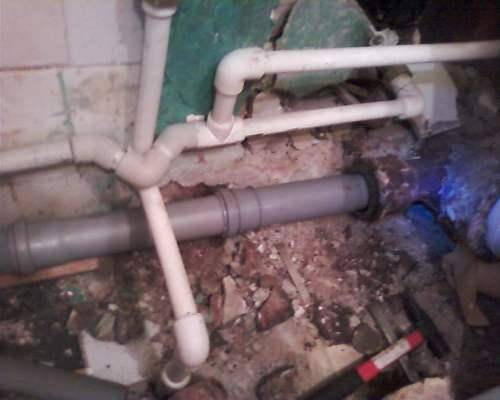

Внешний вид внутренней канализации в квартире

А может ли нормально функционировать схема канализации в квартире, если сделать уклон труб больше рекомендованного? Казалось бы, увеличение угла наклона должно пойти на пользу работе системы канализации. На самом деле, это не совсем так. Если бы в канализацию попадала исключительно чистая вода, то в увеличении угла наклона трубы был бы смысл.

Однако в канализационную систему отправляется вода загрязненная. К примеру, в отверстие кухонной мойке постоянно попадает жир, мелкие частицы пищи. Все эти загрязнения имеют «склонность» оседать на стенках труб, образуя засоры. Чтобы не приходилось чистить систему канализации еженедельно, устройство канализации в многоквартирном доме производится по принципу самоочистки труб.

Для того чтобы вода могла смывать налет со стенок трубы, она должна двигаться с определенной скоростью и заполнять определенную часть диаметра трубы. Для обеспечения этого условия и применяется оптимальный уклон труб.

Совет! Чтобы трубы могли самоочищаться, в квартирах используют два вида прокладки труб: под оптимальным углом (2-3% в зависимости от диаметра) или вертикально, то есть под углом 90 градусов. Последний вариант используется, когда оптимальный угол наклона не обеспечивает подъем трубы на высоту точки подключения прибора.

Какие сантехнические устройства можно подключать без соблюдения оптимального угла?

В современных квартирах имеются приборы, которые нет никакой необходимости приподнимать над полом, чтобы подключить к системе канализации. Это посудомоечная и стиральная машины. Поскольку эта бытовая техника оснащена насосами, которые подают воду под давлением, точки подключения этих аппаратов могут быть расположены на любой удобной высоте.

Таким образом, машины для стирки и мойки посуды можно размещать на любом удалении от ввода трубопровода в стояк и на самых «заниженных» участках системы.

Чем грозят ошибки в монтаже?

Отсутствие проекта внутренней канализации, экономия на стройматериалах, пренебрежение правилами монтажа и просто незначительные огрехи, допущенные при сборке трубопровода, могут привести к самым неприятным последствиям:

Допущенная ошибкаВозможные последствия
недостаточный уклон трубопровода от сантехники и бытовых приборов к общему стоякуобразование застоев
использование труб с повреждённой внутренней поверхностью, оставшимися при резке заусенцаминаслоение отходов на стенках труб, уменьшение пропускной способности трубопровода
выполнение поворотов под прямым углом или разворотовобразование засора, при большом давлении сточных вод – разгерметизация и повреждение узла
соединение раструбных элементов против потоказасорение участка стыка
отсутствие сифонов под сантехническими приборамипоявление неприятного запаха, обратный подсос сточных вод в сантехнический прибор
негерметичность соединений: отсутствие изоляционного слоя, слабо или чрезмерно затянутое резьбовое соединениепоявление протечек
отсутствие ревизионных люков на сложных участках системыневозможность прочистки узла.

Учет и контроль

Отборно-учетный узел состоит из запорного вентиля, фильтра грубой очистки, счетчика воды и обратного клапана. Собирается, как показано на рисунке. На каждом из приборов указывается направление тока воды для него, его обязательно нужно соблюдать при сборке.

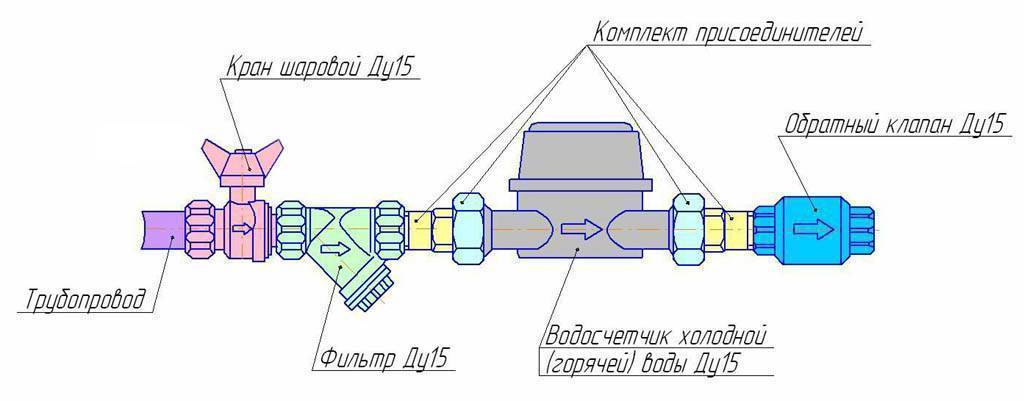

Отборно-учетный узел водопровода в сборе

Узел собирают с гидроизоляцией соединений лентой ФУМ и так же подключают к стояку, перекрыв предварительно воду; перед подачей воды нужно не забыть перекрыть запорный вентиль. Это единственная операция, и кратковременная, требующая отключения подачи воды соседям по стояку.

Для холодной и горячей воды нужны отдельные узлы счетчиков. Крайне желательно, чтобы счетчики и рукояти вентилей были выделены цветом. Показания счетчиков должны быть ясно читаемы без каких-либо дополнительных операций (съем люка и т.п.), поэтому часто приходится заранее собирать часть цельного трубопровода, иногда довольно причудливой конфигурации, для подключения приборов учета к стояку. Помимо труб и паяльника для этого понадобятся переходные муфты с пластика на металл МРВ – муфта резьбовая внутренняя. Пластик же к узлам учета подключается при помощи МРН – муфт резьбовых наружных.

Счетчики продаются опломбированными, но это не значит, что можно сразу же звонить в водоканал и платить за воду по расходу. Заводская пломба для того (умельцами-то русская земля богата), чтобы никто не влез в счетчик и не подкрутил или не подпилил там что-нибудь. Заводскую пломбу нужно беречь; без нее счетчик считается негодным, как и без сертификата на него.

По установке водомеров нужно заявить в водоканал и вызвать его инспектора. Пользоваться водой до его прихода можно, инспектору не нужны нулевые показания, он запишет начальные, опломбирует своей пломбой счетчик и слив фильтра. Оплата за воду по расходу пойдет после регистрации приборов учета.

ГМС, аквастоп, фильтр

Хотя конструкция ГМС неразборная и не позволяет с ее помощью воровать воду, и опломбировке это устройство не подлежит, подключение ГМС до счетчика недопустимо: шламом может забиться турбинка счетчика. ГМС с колбовым фильтром подключают после приборов учета; фильтр – сразу после ГМС. Аквастоп можно подключить сразу после фильтра, но, если он электродинамический, магнитное поле ГМС может вызывать его ложное срабатывание, но относить аквастоп далеко от стояка смысла нет: на прорыв до него он не реагирует.

Важность правильного проектирования

Задача по созданию водопроводной системы в квартире выглядит простой. Нужно доставить воду от центрального стояка (стояков) к каждой точке разбора. Список таких точек в разных квартирах может быть очень разным. Упрощенный вариант состоит из пары раковин (на кухне и в ванной комнате), а также унитаза и ванны.

Но современные реалии диктуют более сложные схемы. Практически в каждой квартире сегодня найдутся дополнительные бытовые устройства, для работы которых также необходима водопроводная вода.

Практически везде имеется автоматическая стиральная машина. Все больше хозяек стремятся дополнить свою кухню еще одной полезной технической единицей – посудомойкой, машиной для санитарной обработки посуды.

В ванных комнатах помимо ванны устанавливают современные душевые кабины, часто снабженные дополнительными опциями, такими как гидромассаж. Рядом с унитазом может появиться удобный сантехнический прибор – биде.

Наконец, в больших квартирах количество санузлов не ограничивается одним. Пара дополнительных унитазов, еще одна душевая кабинка повышают комфорт для жильцов квартиры, как и нагрузку на водопроводную систему.

В результате требования к качеству работы водопровода возрастают. Некоторые приборы очень чувствительны к напору воды, который во многом зависит от того, насколько правильно спроектирована схема разводки труб.

Грамотное проектирование не только улучшает характеристики водопроводной системы, но и снижает расходы на ее монтаж и эксплуатацию, а также облегчает проведение ремонтных работ.

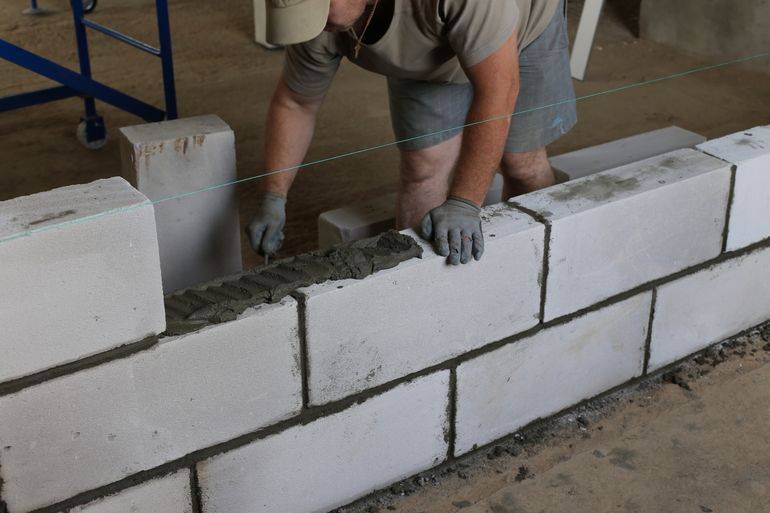

Перепланировка и черновая отделка

После того как помещение подготовлено, материалы выбраны можно приступать непосредственно к ремонтным работам.

На этом этапе
возводятся перегородки. Все стены штукатурятся по маякам и частично выравниваются. Предварительно на перегородки и стены следует нанести бетон-контакт для увеличения адгезии. Маяки в обязательном порядке необходимо удалить. Если этого не сделать в последующем на поверхности стен может проступить ржавчина. После полного высыхания все поверхности грунтуются. Параллельно монтируется, если необходимо, гидроизоляция во «влажных» помещениях.

Черновой пол тщательно убирается от мусора и обрабатывается бетон-контактом. После этого заливается новая стяжка по маякам. До этого желательно установить новые окна и входную дверь. При монтаже стяжки стоит помнить, что если слой слишком толстый, необходим наполнитель. Кроме того, уровень пола в санузлах должен быть на 50 мм ниже, чем в остальной квартире.

По теме стяжки, можно почитать наши статьи про
типы и виды стяжки и об
альтернативах, которые вы можете использовать.

Особенности внутренней разводки

Разводка определяется канализационной схемой в квартире. Для обеспечения нормального напряжения кроме жестких креплений, допускается использование и плавающих. Жестким крепежом, имеющим болтовые уплотнители, обеспечивается стабильность трубы. Плавающим, не имеющим уплотнителя, крепежом допускается продольное сдвигание. При осуществлении установочных манипуляций, следуют определенным правилам:

  • Установка магистральных раструбов осуществляется по встречному стоковому движению, что позволяет предотвратить протечки.
  • Не допускается укорачивание и деформация фасонных деталей.
  • Магистраль канализации уклоняется по направлению стояка.
  • Не рекомендуется прямоугольный переход стояка в трубу отвода.
  • Рекомендуемый диаметр для подводящей к унитазу трубы – 11 сантиметров, к другой сантехнике – 0,5 сантиметров.

При нежелании обладать открытой системой, ее можно скрыть двумя способами:

  • Застенной или половой закладкой за счет штробления необходимого по глубине отверстия или сооружения подиумной конструкции;
  • После установочным скрытием за счет сооружения декоративного гипсокартонного короба под трубы в туалетной и ванной комнаты, впоследствии облицованного кафелем.

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

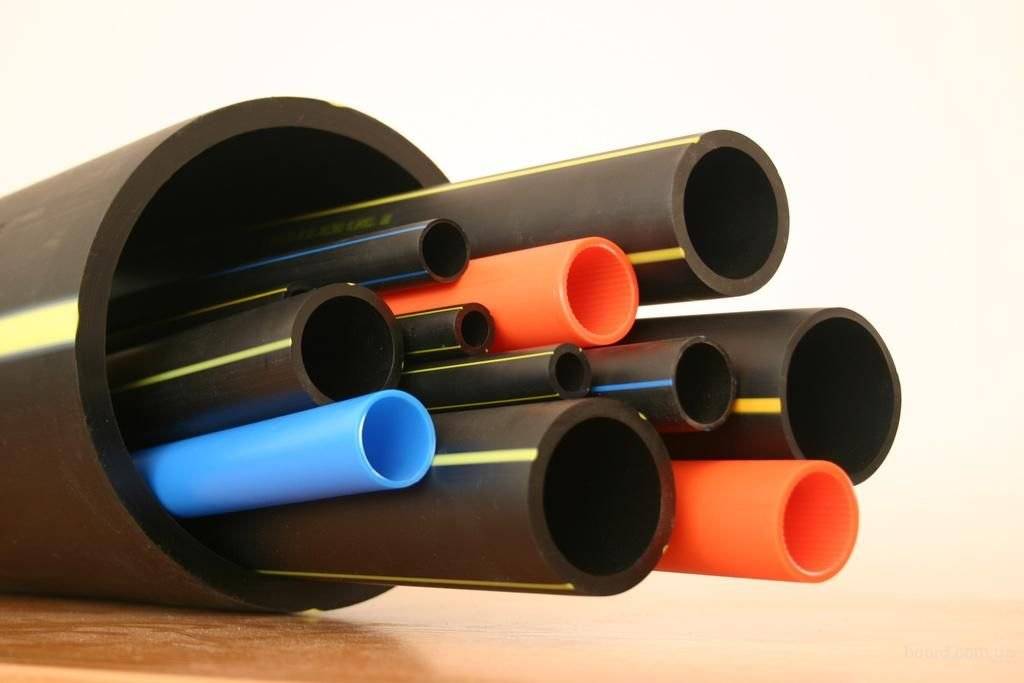

Пластик

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

  • полибутилен;
  • полиэтилен;
  • ПВХ;
  • полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

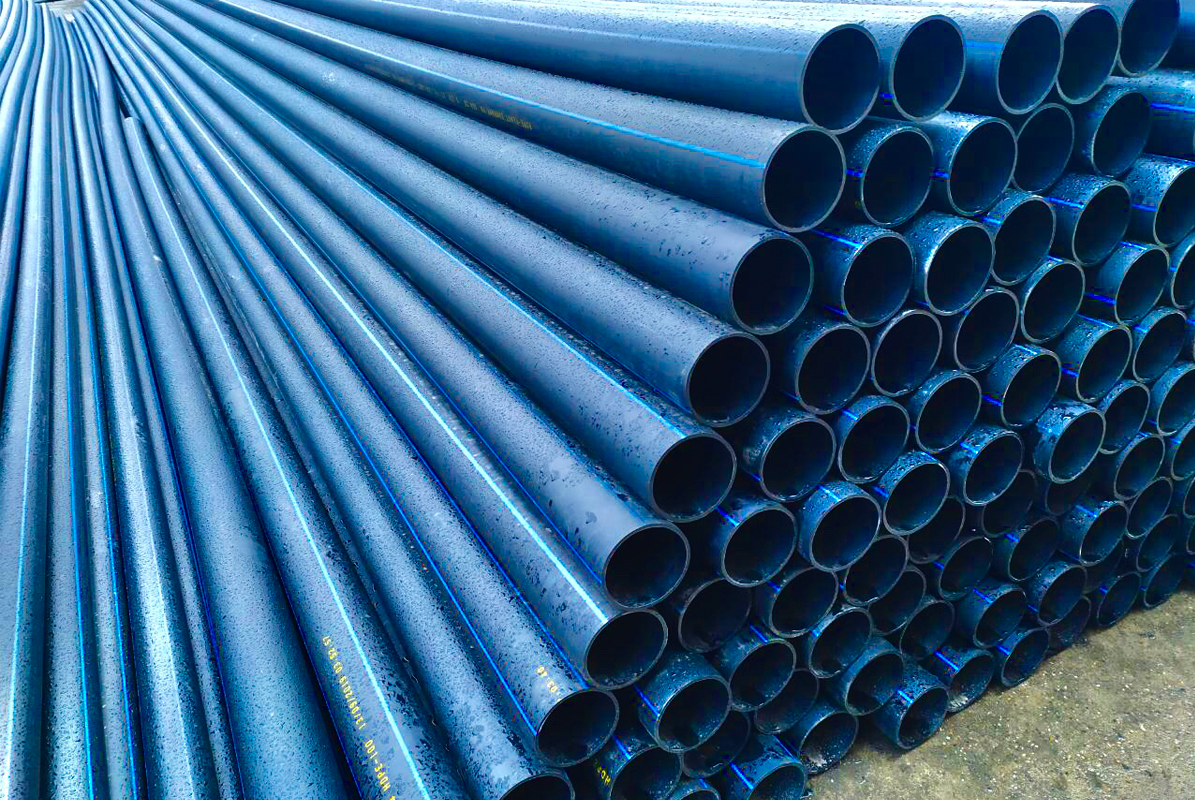

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений

Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

Сборка нового трубопровода канализации

Замена канализационных труб в квартире начинается с установки нового уплотнителя из резины в тщательно очищенном раструбе тройника. Фиксация производится силиконовым герметиком.

Для монтажа применяются трубы и фитинги из ПВХ (или других полимеров). Все детали должны быть чистыми с неповрежденными манжетами. Система внутриквартирной канализации безнапорная, стоки движутся благодаря уклону канализационных труб.

Порезку труб осуществлять ножовкой. Обязательно снять фаску (угол 15о) обычным напильником для предотвращения повреждения уплотнителя острым краем с заусенцами необработанной трубы. Фасонные части резать нельзя.

Не рекомендуется применение отводов 90°. Лучше использовать два угла по 135°

Такая схема позволит избежать засоров, увеличивая пропускную способность канализационных труб.

Трубы и фитинги для внутриквартирной канализации

Пошаговая инструкция по сборке:

  1. Установить унитаз и биде с помощью трубы диаметром 110.
  2. Соблюдая уклон (3% при диаметре трубы 50 мм и 2% при диаметре 100 мм) к самой нижней точке –  тройнику ввода, установленному на стояке, осуществить переход к трубам 50 мм диаметром. Переход должен быть плавным. Вначале устанавливается отрезок 100 – 150 мм диаметром 100 мм. Затем, фиксируя каждый стык, перейти на диаметр 50 мм.

Особенности установки сантехприборов

Высота установки каждого прибора зависит от удаленности от точки ввода (основного стояка). Чем дальше располагается прибор от стояка, тем выше должен быть расположен слив. Стиральная и посудомоечная машины устанавливаются без поднятия над полом их слива.

Монтаж внутриквартирной канализации не требует сварки труб. Трубы и фасонные части просто вставляются друг в друга (прямая часть в раструб). Герметичность обеспечивается уплотнителями, установленными в пазы раструбов. Чтобы гарантировать прочность стыковки, рекомендуется использовать силиконовый герметик. Смазка продлевает срок службы уплотнителей и не допускает слипания манжеты с трубой.

Прокладка новых пластиковых труб

При сборке внутриквартирного трубопровода, нужно помнить о температурных расширениях при которых необходим, компенсирующий изменение длины, зазор  10 мм. Труба задвигается в раструб до упора, производится отметка на трубе, выдвигается назад на 10 мм, фиксируется.

Внутриквартирная разводка системы канализации

К главной магистрали 110 мм диаметром подсоединяют унитаз и биде, к 1-ой главной магистрали 50 мм диаметром подключают остальные приборы ванной и туалета, ко 2-ой главной – кухонные приборы.

Канализационные трубы в квартире могут располагаться как вертикально, так и горизонтально. Для фиксации трубопровода без перекосов применяют хомут крепежный. Хомут устанавливают под раструбом, чтобы не соскальзывал при монтаже.

Расстояние между хомутами в случае горизонтального расположения труб равно 10 диаметрам, т.е. для трубы 50 мм диаметром расстояние между креплениями будет 500 мм. При вертикальном расположении – 100 или 200 см.

Виды крепления:

  • жесткое;
  • плавающее.

Жесткое крепление фиксирует трубу во всех направлениях. Плавающее крепление дает возможность перемещению труб в продольном направлении.

Жесткое крепление хомутом

Роль гидрозатвора в трубопроводе канализации

Сантехприборы (мойка, раковина, умывальник, душевая кабинка, ванна) подключаются к системе внутриквартирной канализации при помощи сифонов, выполняющих роль гидрозатвора и являющихся соединительными элементами между трубой и приборами. Биде и унитаз обладают встроенным в конструкцию гидрозатвором.

Чтобы в квартиру не попадали газы и неприятный запах из канализационной системы, применяют гидрозатворы. Это водяная пробка, образующаяся при перепаде 2-х труб по высоте. Водная преграда полностью перекрывает сечение трубы. После слива пробка заменяется новой. Если длительное время не пользоваться санузлом, то жидкость испаряется, гидрозатвор пересыхает, неприятный запах проникает в квартиру. Для устранения проблемы достаточно слить воду.

Гидрозатвор

Замена труб канализации в квартире требует внимательности и аккуратности. Пластиковые трубы устанавливать просто. Нужно представлять принцип работы системы канализации, что даст возможность избежать ошибок при сборке трубопровода и подключении приборов.

Устройство внутренней сливной системы

Внутренняя канализация давно приняла типовой вид, который можно назвать максимально рациональным: к стоякам, расположенным вертикально, подключены горизонтальные трубы. Стояк рассчитан на увеличенный объем стоков, поэтому его диаметр больше.

Движение воды от душа, унитазов, раковин к стояку происходит или самотеком, или принудительно – под действием насосного оборудования

Внутренняя разводка соединяется с наружной магистралью, которая состоит из труб еще большего диаметра. Трубопровод ведет к септику или другому накопительно-очистному сооружению.

Расположение стояка и подключенных к нему линий подчинено определенным правилам. Например, все мокрые зоны обычно находятся в смежных помещениях: кухня через стену от ванной или туалета. Часто помещения совмещают, пример тому – душевая, объединенная с туалетом.

Располагать помещения, в которых активно используется водопроводная вода, в непосредственной близости принято из-за практичности, удобства обслуживания и экономии материалов

Так канализационная труба имеет минимальную длину до стояка, следовательно, стоки перемещаются наружу самотеком, без дополнительного принуждения. Стояк, в свою очередь, расположен у выхода канализационной магистрали и водопровода из дома.

Ближайшее к нему сантехническое оборудование – унитаз. Если расположить ванну или кухню между туалетом и стояком, то при каждом смыве вода из сифонов будет высасываться.

Наклон – необходимое условие для самотечной системы. Угол наклона зависит от диаметра трубы. Есть параметры, отступать от которых не рекомендуется: для труб 50-80 мм – 25-35 мм/метр магистрали.

Если труба шире 80 мм, то уклон должен составлять 20 мм/м. Такая ситуация – для частных домов редкость, такой диаметр характерен для труб наружного монтажа

Таким образом, разводка в дачном доме должна охватывать минимальный набор сантехнического оборудования: унитаз, кухонная раковина, душ (ванна).

Здания для постоянного проживания обычно имеют больше подключенных приборов, среди которых могут быть дополнительные раковины и унитазы, джакузи, посудомоечная машина, жироуловитель, измельчитель и пр.

При монтаже системы не обойтись без поворотов, хотя рекомендуется сократить их число. Каждый перепад и поворот — это хроническая зона риска, провоцирующая возникновение засора.

Если не удается избежать резких поворотов, необходимо обеспечить свободный доступ к ним: или оставить открытыми, или замаскировать, оборудовав ревизионный люк.

По правилам, поворот в 90° выполняется последовательно двумя фасонными деталями, обеспечивающими угол 45°, а если позволяет место, то тремя поворотными деталями (коленами) по 30°

Размещение помещений с мокрыми зонами и очистного сооружения или магистрали, ведущей к центральной трубе, следует планировать заранее. В идеале они должны находится по соседству, буквально – за стеной.

Чем ближе друг к другу располагаются элементы канализации, тем меньше проблем вызовет ее функционирование.

Чтобы избежать грубых ошибок при монтаже и подстраховаться, рекомендуем изучить СНиП 02.04.01-85, в котором подробно изложены нормы и правила устройства водопровода и канализации.

Заключение

Не забывайте иногда осматривать систему канализации. Упущенные дефекты обернутся проблемами с соседями и дорогим ремонтом. Лучше заранее заменить подозрительный участок или трубу, у которой закончился срок службы. Места стыков дополнительно укрепите резиновыми прокладками и хомутами, это станет гарантией от протечек.

Надеюсь, все те советы, которые я собрал, вы с успехом используете на практике. Делитесь статьей со своими подписчиками и в соцсетях, пишите комментарии. Расскажите о своих личных способах устранения неполадок в канализации. Всего доброго, успехов в домашних делах!

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий

1 комментарий
  • Могу вам посоветовать заказать септик Топас с установкой под ключ от компании Септик Сити https://septikcity.ru/catalog/topas/septiki-topas/ . Вот у них вы можете найти установки биологической переработки канализационных вод полностью безопасные и эффективные. Также они различаются по объему перерабатываемых стоков, форме и габаритам. Покупаются модели для разных количества пользователей.
