Как подключить и настроить светодиодную RGB ленту

Виды пультов

На данный момент в продаже можно встретить два вида пультов дистанционного управления – кнопочные и сенсорные. Кстати, при разном исполнении обе эти категории имеют идентичные функционал и назначение. Также устройства делят на типы с учетом используемого сигнала. В данном случае речь будет идти об особенностях эксплуатации пультов. Так, к примеру, при использовании инфракрасных вариантов датчик контроллера должен обязательно быть в зоне видимости.

Радиоволны предоставляют возможность управлять системой подсветки даже из соседней комнаты и на значительных расстояниях (до 30 м)

Важно помнить, что все радиопульты работают на определенной частоте, и поэтому потеря устройства приведет к переустановке контроллера. Еще одна категория систем управления функционирует на основе Wi-Fi-модуля

В таких ситуациях управлять подсветкой можно при помощи смартфона.

С точки зрения питания, как правило, ПДУ работают на разных батарейках. Еще один важный момент – это функциональность устройства.

Кнопочные

Самые простые модификации пультов управления с кнопками можно и сейчас встретить в различных исполнениях. Чаще всего внешне они напоминают ПДУ для телевизоров или музыкальных центров. В подавляющем большинстве случаев такие гаджеты имеют набор разноцветных клавиш. Каждая из них отвечает за активацию конкретного режима работы светодиодной ленты. К примеру, при нажатии на красную кнопку будет включен соответствующий цвет.

Само управление в таких ситуациях реализуется по радиоканалу, создаваемому ИК-излучением. При помощи функциональных кнопок пользователь может настраивать интенсивность света, включать и отключать ленту, а также управлять эффектами. Речь, в частности, идет о так называемом танце цветов. Как показывает практика, одной из популярных опций стала регулировка силы излучения. Она позволяет выставлять требуемый уровень свечения в помещении для создания максимально комфортной атмосферы.

При этом существуют следующие основные режимы работы ленты:

  • максимальная яркость;
  • режим ночника (голубой свет);
  • «Медитация» – зеленое свечение.

Дистанционный кнопочный пульт позволяет настроить интенсивность свечения, мерцание и многие другие параметры. Как правило, функционал определяется моделью и особенностями самого ПДУ. Но стоит учесть, что от возможностей устройства напрямую зависит его стоимость.

Сенсорные

Одним из основных конкурентных преимуществ данной категории устройств управления стала простота конструкции. Так, для изменения цвета достаточно прикоснуться к специальному сенсорному кольцу на пульте. Чтобы активировать режим плавного перехода между цветами, необходимо в течение 3-х секунд удерживать соответствующую кнопку

Важно, что при расширенном функционале сенсорные ПДУ имеют всего одну кнопку

К ключевым плюсам таких устройств стоит прежде всего отнести:

  • простоту активации и использования;
  • возможность настройки яркости свечения диодов в диапазоне от 10 до 100 процентов;
  • полное отсутствие каких-либо звуков в процессе эксплуатации гаджета.

Как применяют светодиодные ленты

Рассмотрим, в каких помещениях и какие именно диодные ленты наиболее предпочтительно применять:

  • При освещении стеллажа, навесной полки, шкафа подходит лента SMD 3528, плотность которой составляет LED 60 шт. на 1 погонном м. Это наиболее простой вариант по умеренной стоимости. Цвет светового потока может быть выбран на основании личных вкусов.
  • В спальнях и детских комнатах как дополнительную систему освещения возможно задействовать также 3528 либо 5050. Лучше в этой ситуации подобрать мягкое белое освещение с нейтральным оттенком.
  • В большом помещении как дополнительный либо основной источник света преимущественно используют SMD 5050 и 2835. Данные разновидности при условии правильного определения нужной длины превосходно справляются со своими функциями.
  • SMD 5630 и 5730 задействуют в крупных помещениях, в частности, магазинных.
  • Чтобы осветить салон авто, используют SMD 5050 и ленты RGB, защитный класс которых — не меньше IP54.
  • Чтобы декоративно оформить либо осветить открытую беседку либо иную садовую постройку, потребуется приобретение ленты, имеющей защитную оболочку их силикона и защитный класс минимум IP65.

Для чего нужна подсветка околокомпьютерного пространства

Подсветка рабочей зоны компьютера способна выполнить несколько задач:

  • украшение пространства;
  • оформление участка помещения, определение границ условного «кабинета»;
  • освещение внутреннего пространства системного блока;
  • подсветка монитора, снижающая резкость перехода от освещенной поверхности к темному фону.

Основные функции светодиодного освещения для компьютера заключаются в декоративном и фоновом оформлении границ монитора, снижении контраста между ярким экраном и черным окружающим пространством. Достоинства светодиодного оформления:

  • снижение нагрузки на органы зрения;
  • упрощается ориентация в темном помещении;
  • создается позитивный рабочий настрой.

Психологическое воздействие подсветки компьютерного стола играет важную роль для пользователя. Повышается производительность, снижается утомляемость органов зрения. Режимом работы можно управлять, создавать многоцветные композиции с помощью RGB ленты, которой управляет специальный контроллер.

Особенности строения и принцип работы такой подсветки

Светодиодная лента представляет собой линейный источник света, основанием которого служит гибкая лента. Это позволяет оформлять криволинейные поверхности, устанавливать подсветку на любые несущие элементы. Основные особенности светодиодных лент:

  • яркое, выразительное свечение;
  • долговечность;
  • малое потребление электроэнергии;
  • гибкое основание;
  • простота монтажа;
  • возможность регулировать длину.

Светодиодные ленты питаются от источника постоянного тока 12 В (реже 24 В). Для этого требуется собственный БП, который занимает место и нуждается в подключении к сети 220 В. Удачным решением становится использовать в качестве источника блок питания компьютера, который среди прочих значений выдает 12 В. Остается только правильно подключить светильник. Для этого необходимо подобрать нужный вид ленты, руководствуясь следующими критериями:

  • плотность установки элементов;
  • одно- или многоцветный режим свечения;
  • длина;
  • уровень защиты.

Степень защиты

Как Вы сами понимаете, существует несколько вариантов исполнения светодиодной ленты – надежно защищенные от влаги и пыли, частично защищенные и вовсе без защиты. Грубо говоря, конструкция может быть силиконовая и безсиликоновая. Первый вариант исполнения рекомендуется использовать на улице, а также в местах с вероятностью попадания влаги. К примеру, если Вы хотите сделать скрытую подсветку пола, лучше выбрать защищенную светодиодную ленту, т.к. есть вероятность намочить ее при влажной уборке. Для того, чтобы просто сделать подсветку полок в шкафу, достаточно подобрать модель без защиты.

Кстати, по такому же принципу нужно выбрать и блок питания. Для уличного применения используют изделия, степень защиты IP у которых не менее IP65. Для домашнего использования достаточно поставить источник питания с характеристикой IP20, если это, конечно, не ванная комната.

Применение и разница с профессиональной цветомузыкой

Такие эффекты можно применять для создания недорогой цветомузыки в кафе, баре, ресторанах.

Очень часто такие RGB девайсы покупают автолюбители и монтируют данную подсветку на днище или в салоне своей машины.

Со стороны выглядит очень эффектно, тем более по затратам это сущие копейки.

Безусловно, эффекта профессиональной цветомузыки вы не получите. Здесь не будет явного разделения спектра звука на средние и высокие частоты, и тонкой привязки моргания от этого.

Что басы, что писк, мигать будет все одинаково, но по разному алгоритму. В идеале басы должны быть красными, высокие частоты сопровождаться синим, желтым, белым цветом, а средние — зеленым.

Параметры выбора светодиодной ленты

Мощность освещения (яркость)

По четырехзначному индексу на маркировке можно определить яркость и качество свечения ленты.

В соответствии с этим параметром выделяют несколько типов диодов:

1. 3528

Не слишком популярные ленты, имеющие небольшую мощность свечения (до 4,5-5 лм). Такие SMD-приборы используются только в декоре: как подсветка потолка, полок, шкафа-купе или рабочей поверхности кухонного стола.

Допускается их установка и в качестве вспомогательного освещения в паре с другими светильниками в жилых комнатах. Как самостоятельный источник света 3528-е ленты не используют из-за слишком слабого и приглушенного свечения.

2. 5050

Ленты с такой мощностью (а также их аналоги 5055 и 5060) встречаются куда чаще. По характеристикам они практически не отличаются друг от друга, разве что 5055-е и 5060-е диоды немного длиннее, но дают тот же световой поток в 12-14 лм.

В целом же такие светильники достаточно яркие, чтобы выполнять функции не только вспомогательного и декоративного, но и основного освещения в комнате. Если вы выбрали последний вариант, помните: на каждые 8 кв. м помещения вам понадобится 5 м 5050-й ленты.

3. 2835

Здесь используются очень яркие диоды (24-28 лм), а сама лента дает узконаправленный и более мощный поток света по сравнению с предшественниками. Из-за этого 2835 чаще применяют для организации полноценного освещения комнат из расчета 5 м ленты на 12 кв. м.

Вот в декоре такие модели не смотрятся – слишком яркий свет подчеркивает мелкие недостатки интерьера и режет глаза. Впрочем, в просторных помещениях при использовании цветных SMD-вариантов этих проблем можно избежать.

4. 5630 (5730)

Под этой маркировкой продаются самые яркие и мощные диоды. Такие ленты часто используют в качестве основного освещения в магазинах, офисах – любых помещениях большой площади.

Диоды выдают до 75 люменов узконаправленного потока света и при этом сами ощутимо нагреваются, поэтому специалисты не рекомендуют их монтировать на алюминиевом профиле или под полимерным натяжным потолком.

Уровень защиты

Еще одним важным фактором при выборе светодиодной ленты являет уровень ее защищенности от пыли и влаги:

1. ip20 – самая дешевая открытая лента, предназначенная для сухих и чистых помещений (спален, детских, гостиных, больших залов).

2. ip23, ip43, ip44 – здесь уже уровень пылевлагозащиты посерьезнее, что позволяет использовать LED-ленту в сырых комнатах или неотапливаемых помещениях вроде лоджии. Также допускается ее монтаж на полу и в плинтусах.

3. ip54, ip65, ip68 – герметичные ленты, спрятанные в силиконовом коконе, можно устанавливать в помещениях с высокой влажностью, а также использовать во внешнем освещении. С хорошим уровнем защиты LED-лента способна работать в диапазоне температур -25..+60 °С.

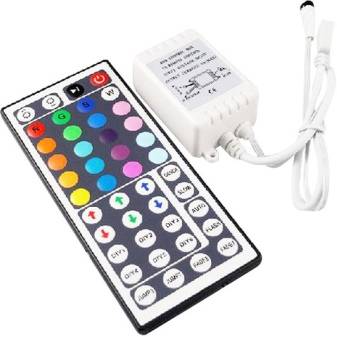

Тип контроллера

Контроллер необходим для управления работой многоцветных RGB-лент. Его основная задача – менять цвета, насыщенность и яркость выбранного оттенка по команде с пульта или в соответствии с заданной программой. Размещается он между лентой и блоком питания.

Различают контроллеры следующих видов:

1. Без пульта ДУ – самые простые и дешевые, имеющие одну «вшитую» программу плавной смены оттенков.

2. С ИК-пультом – у этих возможностей настройки побольше, но сам контроллер придется размещать в зоне «видимости» пульта. Цена такого устройства напрямую зависит от количества встроенных функций.

3. С радиопультом – на такой контроллер можно посылать сигнал даже из другой комнаты. Прелесть в том, что здесь всегда очень много возможностей настроек свечения – в вашем распоряжении окажется около 10 тысяч оттенков и огромный выбор разнообразных режимов.

Изредка в продаже встречаются контроллеры, работающие через Wi-Fi, – они управляются через специальное приложение в смартфоне. Но в плане функционала такие приборы ничуть не лучше радиомоделей, так что особого смысла переплачивать за них нет.

Главное – правильно выбрать мощность контроллера из стандартного ряда (72, 144, 180 либо 288 Вт). Если она окажется ниже, чем требует ваша LED-лента, устройство вскоре может выйти из строя.

Блок питания

Для корректной и продолжительной работы диодного освещения необходимо подобрать соответствующий блок питания. В комплекте он обычно не идет, так что его придется приобретать отдельно.

БП выбирают по длине ленты и количеству потребления энергии на каждом погонном метре, просто перемножая эти значения и округляя результат в большую сторону.

Мощность LED-светильника в свою очередь зависит от плотности расположения чипов и интенсивности выдаваемого ними светового потока. Например, SMD-лента 3528, имеющая 60 диодов на 1 м, потребляет 4,8 Вт, а 5050 при той же плотности – уже 15 Вт.

Принцип работы и устройство светодиодной ленты

Светодиодная лента – это одна сплошная гибкая плата с рядком припаянных к ней диодов. Они располагаются на одинаковом расстоянии друг от друга для наиболее равномерного рассеивания света.

Плата подключается к специальному блоку питания, который подает на светодиоды напряжение в 12-24 В, понижая полученные из сети 220. Сама же лента может помещаться в прозрачную полимерную трубку или иметь самоклеящийся слой – для упрощения монтажа.

Все ленты идут с контактными площадками, позволяющими нарастить их длину и собрать цепочку из отдельных кусков. По ним же можно обрезать гибкий «светильник», чтобы получить короткие полоски. Площадки соединяются друг с другом пайкой или более цивилизованным методом – с помощью LED-коннектора.

Сверхтонкая лента удобна в монтаже, ведь ее ширина составляет 8-10 мм, а высота всего 3, что позволяет устанавливать светодиоды даже в труднодоступных местах и с минимальными «потерями» пространства. Кроме того, LED-ленты затрачивают очень мало энергии, но производят достаточно света для полноценного освещения комнаты.

Пошаговая инструкция по монтажу

Первое, что необходимо сделать – обезжирить поверхность для установки RGB полосы. Основание из металла обязательно покрывается материалом, обеспечивающим электроизоляцию.

Последовательность действий:

  • проверка целостности полосы и соответствия ее мощности вольтажу источника питания;
  • приклеивание на основание (чтобы не навредить системе, радиус изгибов не должен превышать 2 см);
  • выбор места размещения управляющего устройства и источника электропитания, доступного для обслуживания (если управление на основе инфракрасных лучей, контроллер должен быть видимым во время эксплуатации);
  • нарезание отрезков (при необходимости) по указанным производителем линиям, соединение и изоляция;
  • удаление с клеевого слоя защиты, наклеивание отрезков на основание;
  • подключение ленты к контроллеру, регулятора – к электропитанию (обязательно соблюдение полярности);
  • подача напряжения.

Отрезки соединяются между собой при помощи проводов с сечением от 0,75 м2.

К «R» на контроллере присоединяется красный провод, к «G» – зеленый, к «B» – синий. Четвертый провод (может быть любого цвета) подключается к «V+». Для подключения питания к контроллеру красный провод присоединяют к «V+», черный – к «V-». К бытовой электросети система подключается при помощи обычной вилки с проводом, подключенным к разъемам «L+» И «N-».

Блок питания для RGB светодиодной ленты

Светодиодные ленты с RGB светодиодами работают от источника постоянного тока и их нельзя подключать напрямую к сети 220В. Для подключения светодиодных лент применяют специальные блоки питания, которые еще называют драйверами LED лент.

Драйвер светодиодной ленты чаще всего представляет собой импульсный блок питания, который преобразует входное переменное напряжение из сети 220 В, в постоянное напряжение 12 В или 24 В. Такие блоки питания могут иметь самое разное исполнение, и в зависимости от корпуса имеют разную степень защиты от внешнего воздействия.

Степень защиты блока питания подбирается в зависимости от места его установки. При установке в помещении применяются драйверы со степенью защиты IP20. Они не имеют защиты от влаги и вполне могут быть вообще без корпуса в виде платы с радиодеталями.

Драйверы с защитой от водяных брызг имеют степень защиты IP67. У них, как правило, пластиковый герметичный корпус, который можно устанавливать в ванной, на кухне и даже на улице.

При подборе блока питания кроме выходного напряжения нужно подбирать еще его мощность, причем выбирать нужно с запасом. На светодиодных лентах должна указываться потребляемая максимальная мощность, а мощность светодиодного драйвера нужно подбирать на 20%, а лучше на все 30% больше. Это обеспечит его долгую работу без перегрева.

Что надо, чтобы светодиодная лента работала долго?

Как известно, со временем, светодиоды деградируют — теряют свою прозрачность, снижается яркость. При нормальных условиях эксплуатации и высоком качестве кристаллов, этот процесс занимает десятилетия.

Так почему же иногда светодиодные ленты так быстро приходят в негодность, дают намного меньше света? Обычно это происходит из-за перегрева. Для светодиодов, нормальная температура — не выше 40°С, а при длительной работе они могут нагреваться до 80°С и более. При перегреве они деградируют в разы быстрее. Буквально за неделю эксплуатации при повышенных температурах они могут потерять в яркости в два раза. Так что при монтаже светодиодных лент крепите их на специальные алюминиевые профили с прозрачной крышкой. Они являются одновременно и защитой от пыли/влаги и работают как радиаторы, отводя тепло от светодиодов.

Профили для монтажа светодиодной ленты есть самые разные. Это пример встраиваемого в мебель

Но алюминиевые профили недешевы. При необходимости их можно заменить хоть на стальные полосы. Тепло отводиться будет не так хорошо (ниже теплопроводность), но все-таки лучше, чем вообще без радиатора.

Контроллер для RGB ленты

Считается, что многоцветную светодиодную полосу нельзя присоединить к источнику питания без контроллера. Его мощность выбирается, исходя из мощности ленты. Назначение этого прибора – создавать световые эффекты изменением яркости и цвета излучения. Для управления используется пульт, излучающий инфракрасные или радиоволны, или Wi-Fi. Более эффективно с точки зрения создания световых эффектов управление через интернет.

У большинства этих регуляторов 3 канала управления (отдельный на каждый цвет). Режимом работы подсветки можно управлять вручную или при помощи программ, заложенных в устройство. Анодом управляет микропроцессор, отключающий/подключающий цвета. К одному регулятору можно подключить полосу определенной длины (5 м или 2 отрезка по 5 м параллельно). Если параметр больше, в схему включается усилитель.

Нужно подобрать любые батарейки, которые способны дать напряжение, необходимое для конкретного светодиодного источника света, и спаять их (или поместить в специальный контейнер). На полосе с диодами указывается вольтаж, необходимый для одного метра. Данные по отдельным цепочкам доступны в справочниках.

Между источником света и блоком питания припаивается тумблер (плюс к плюсу). Такая лента может пригодиться так же при перебоях в подаче электроэнергии в городской квартире.

Популярные схемы подключения

Простота подключения цветной светодиодной ленты дает возможность провести эту работу самостоятельно при наличии небольшого уровня знаний и навыков в электротехнике. Если их нет, лучше пригласить специалиста.

Стандартная схема подключения

Для подключения к блоку электропитания контроллера при помощи коннекторов или пайки используется двухжильный провод, для подключения светодиодной полосы – четырехжильный. Сечение провода от 0,25 мм, более надежны соединения коннекторами. Система присоединяется к бытовой сети при помощи стандартной розетки.

Чаще всего неопытные электрики неверно соединяют оборудование. Следует соблюдать определенную последовательность: блок питания, управляющее устройство, светодиодная полоса. Если требуется усилитель, он подключается между контроллером и лентой.

У изделий эконом класса обязательно необходимо проверить места пайки с обратной стороны после отрыва скотча. Случаются, что они оголяются, после установки на металлический профиль происходит короткое замыкание, выводящее светодиодную ленту из строя.

Еще одна частая ошибка – подключение к одному блоку питания отрезка длиннее, чем 10 метров, в расчете на то, что недостаток мощности компенсируется усилителем. Даже при наличии запаса источник энергии и диоды долго работать не смогут.

Вариант подключения двух светодиодных лент

Если подключить 2 светодиодные полосы (10 м) последовательно, яркость свечения второго отрезка снизится.

Он подключается параллельно к усилителю, если у регулятора достаточно мощности. В противном случае необходимо купить дополнительный блок электропитания. К одному источнику подключается управляющее устройство, ко второму – усилитель. Дополнительный отрезок запитывается от усилителя, расположенного по близости (не нужно тянуть провода от регулятора до усилителя).

В итоге получаются 2 цепочки:

  • блок электропитания, контроллер, светодиодная полоса;
  • блок электропитания, усилитель, светодиодная полоса.

Подключение RGB ленты длиной в 20 метров

Для подключения длинной RGB ленты одного управляющего устройства может оказаться недостаточно. Если купить дополнительный, потребуется второй пульт. Синхронизировать работу такой подсветки сложно.

Гораздо удобнее приобрести 4 маломощных блока электропитания, соединить параллельно через диодный мост и подключить регулятор.

Если у контроллера достаточно мощности для 20-и метров, усилители из схемы исключаются. Отрезки подключаются к нему параллельно, монтируется общий источник электропитания.

Еще один вариант – присоединить к контроллеру отрезок 5 м, остальные включить в схему последовательно через отдельные блоки электропитания и усилители.

Что такое RGB светодиодная лента

RGB светодиодная LED лента представляет собой длинную и гибкую печатную плату, на которой размещаются токовые дорожки с трехцветными светодиодами и резисторами для ограничения протекающего тока. Эти светодиодные ленты называются RBG, потому что в них используются светодиоды трех цветов – красные, синие и зеленые (red, green, blue). На них может быть включен любой из цветов по отдельности, а также любой оттенок цвета за счет регулировки яркости каждого канала цвета по отдельности, что дает возможность получить даже белый свет.

Ленте требуется стабилизированный источник питания, причем подключается она не напрямую, а через специальный контроллер, который управляет каждым цветом лампы.

Схема подключения

При подключении, дабы у вас не перепутались цвета, соблюдайте распиновку. От конца светодиодной ленты, уже как правило отходят припаянные отрезки разноцветных проводов.

Если их нет, придется припаять их самому. Сложного в этом ничего нет, но определенные нюансы все же существуют. Какие именно, описано в статье ниже.

При готовом 4-х пиновом коннекторе-разъеме папа-мама, подключение выглядит еще проще.

Таким образом соединяете все провода по своим цветам:

R-красный

G-зеленый

B-синий

V”+” – общий плюсовой провод

Что будет, если например подключить зеленый провод от Led ленты не к своему контакту на клеммной колодке, а к другому, например с надписью “B”?

В этом случае при нажатии на пульту на зеленую кнопку, у вас подсветка будет светиться не зеленым цветом, а синим. Что как понимаете, не очень удобно.

На этом же блоке, на клеммной колодке расположены контакты для подключения питания 12 или 24в. Самое главное здесь не перепутать полярность.

На клемму со знаком “+” должен приходить провод от плюсового контакта блока питания. На клемму “-” от минусового. Иначе можете что-нибудь спалить.

В принципе на этом все подключение можно считать завершенным.

Последовательность схемы здесь следующая:

блок питания

RGB музыкальный контроллер

светодиодная лента

Нажимаете кнопку ВКЛ на пульту и проверяете работоспособность самой ленты, переключая вручную все цвета. Далее ручкой отстраиваете чувствительность. Желательно добиться такого эффекта, чтобы контроллер на реагировал на голос и посторонние разговоры в помещении, зато хорошо срабатывал на басы, музыкальные звуки и мелодии.

Расшифровка маркировки светодиодной ленты

Светодиодные ленты изготавливают из диэлектрика толщиной около 0,2 мм, на который наносят токопроводящие дорожки с контактными площадками под чипы, на которые производится монтаж SMD компонентов (светодиодов и резисторов). Стандартная лента состоит из отдельных модулей длиной от 2,5 до 10 см, соединённых в параллель. В каждом модуле установлено от 3 до 22 светодиодов и несколько резисторов, ограничивающих потребляемый ток. Таким образом, светодиодная лента – это множество модулей с номинальным напряжением питания вольт. Готовую продукцию, как правило, поставляют в бобинах длиною 5 метров и шириною от 8 до 40 мм.

Маркировку наносят на упаковку или бобину изделия, придерживаясь международных стандартов. Расшифровка маркировки ленты на примере LED 12V RGBW SMD 5050 120 IP65 представлена в таблице ниже.

1LEDсветодиодная
212Vнапряжение питания
3RGBWцвета свечения
4SMDмонтаж элементов в изделии
55050размер светодиодных чипов
6120количество LED чипов на 1 метр
7IP65класс защиты

Нюансы, которые необходимо учитывать

Выбирая светильники в виде лент из светодиодов, нужно учитывать:

Цвет светового потока. Расцветка света самоклеящихся светодиодных лент может быть любой, но самыми популярными являются оттенки белого.

Размеры ленты. В наше время в продаже встречаются ленты разных размеров

Но, при покупке надо обратить внимание на плотность расположения светодиодов.

Мощность и рабочее напряжение. Для того, чтобы светодиодная лента начала светиться, ее нужно подключить к сети. Так как данный вид осветительных приборов рассчитан на напряжение 12 В, потребуется приобрести адаптер – устройство, позволяющее преобразовать стандартное напряжение сети.

Степень защиты. Данный показатель показывает степень защищённости ленты от механического воздействия и от попадания внутрь воды или какой-либо другой жидкости.

Качество сборки. Этот параметр зависит от фирмы-производителя.

Отличие от обычного контроллера

В принципе такой контроллер можно использоваться 90% времени и как обычный RGB контроллер.

Все правила работы с ним, схемы подключения разных отрезков в 10-15-20м, использование усилителей сигнала, автоматически будут распространяться и на него.

Правда обращайте внимание, есть разновидность RGBW ленты, где присутствует 4-й канал подсветки с чистым белым светом. Для нее придется поискать соответствующий девайс, также с четырьмя контактами

Иначе белый цвет W, придется откинуть

Для нее придется поискать соответствующий девайс, также с четырьмя контактами. Иначе белый цвет W, придется откинуть.

Если же у вас обычная одноцветная светодиодная лента, то ее можно разделить на отдельных три участка. Каждый участок при этом подключить к своему R-G-B выходу на контроллере.

Цвета меняться конечно не будут, зато разные моргания и перемигивания в такт музыке сохранятся.

Ардуино и адресная светодиодная лента

Этот проект – простой способ начать работу, но идеи, которые он охватывает, могут быть расширены для действительно эффектного освещения. С помощью всего лишь нескольких компонентов вы можете создать свой собственный восход солнца. Если у вас есть стартовый комплект с Arduino, вы можете использовать любую кнопку или датчик для запуска светодиодов при входе в комнату, например:

Теперь, когда мы рассмотрели схему с обычной светодиодной лентой, перейдем к адресным светодиодным лентам  SPI RGB лента.

Светодиодная лента Ардуино – Яркие идеи.

Эти ленты требуют меньшего количества компонентов для запуска, и есть некоторая свобода в отношении именно того, какие значения компонентов вы можете использовать. Конденсатор в этой цепи гарантирует, что светодиоды 5v получают постоянный источник питания. Резистор становится гарантом того, что сигнал данных, полученный от Arduino, не загружен всяческими помехами.

Вам понадобится:

● Светодиодная лента 5v WS2811/12/12B; Все три модели имеют встроенные микросхемы и работают одинаково.

● 1 x Arduino Uno или аналогичная совместимая плата;

● 1 x резистор 220-440 Ом;

● 1 x конденсатор microFarad 100-1000 (все, что между этими двумя значениями, отлично подойдет);

● Макет и монтажные провода;

● Блок питания 5 В.

Настройте схему, как показано на рисунке:

Обратите внимание, что конденсатор должен быть правильной ориентации. Вы можете понять, какая сторона прикрепляется к рейке земля, ища знак минуса (-) на корпусе конденсатора

На этот раз мы задействуем Arduino, используя источник питания 5 В. Это позволит устройству работать автономно

Вы можете понять, какая сторона прикрепляется к рейке земля, ища знак минуса (-) на корпусе конденсатора. На этот раз мы задействуем Arduino, используя источник питания 5 В. Это позволит устройству работать автономно.

Во-первых, убедитесь, что ваша плата может работать с 5 В, прежде чем присоединить ее к источнику питания. Почти все платы работают на 5V через USB-порт, но штыри питания на некоторых могут иногда пропускать регуляторы напряжения и превращать их в поджаренные тосты.

Кроме того, рекомендуется убедиться, что несколько отдельных источников питания не подключены к Arduino – отсоединяйте USB-кабель всякий раз, когда используете внешний источник питания.

Светодиодная лента Ардуино – Бегущий огонь или световая волна

Чтобы безопасно запрограммировать нашу плату, отсоедините линию VIN от линии электропередач. Вы подключите ее позже обратно.

Присоедините свой Arduino к компьютеру и откройте Arduino IDE. Убедитесь, что у вас правильный номер платы и порта, выбранный в меню «Сервис»> «Сервис и инструменты»> «Порт».

Мы будем использовать библиотеку FastLED для тестирования нашей установки. Вы можете добавить библиотеку, нажав на Эскиз> Включить библиотеку> Управление библиотеками и поиск FastLED. Нажмите «Установить», и библиотека будет добавлена в среду IDE.

В разделе «Файл»> «Примеры»> «FastLED» выберите эскиз DemoReel100. В этом эскизе задействованы различные эффекты, которые можно сделать с помощью светодиодных полос WS2812, и невероятно легко настроить.

Все, что вам нужно изменить, — это переменная DATA_PIN, чтобы она соответствовала значку 13 и переменной NUM_LEDS для определения количества светодиодов, находящихся в полосе, которую вы используете. В этом случае я применяю только небольшую линию из 10 светодиодов, вырезанных из более длинной полосы.

Используйте большее количество для красивейшего светового шоу!

Загрузите эскиз на свою плату, отсоедините USB-кабель и включите источник питания 5 В.

Наконец, подключите VIN Arduino к линии электропередач и наслаждайтесь представлением.

Светодиодная лента Ардуино – Безграничные возможности

Демо-эскиз демонстрирует некоторые из многих возможных комбинаций эффектов, которые могут быть достигнуты с помощью светодиодных лент. Наряду с тем, что они являются украшением интерьера, их также можно использовать для практических целей. Хорошим проектом будет создание вашей собственной атмосферы для медиацентра или рабочего места.
Хотя эти полосы определенно функциональнее, чем SMD5050, пока не списывайте со счетов стандартные 12-вольтовые светодиодные полосы. Они являются непревзойденными с точки зрения цены. Плюсом будет то, что существует огромное количество приложений для светодиодных лент.

Учиться работать со светодиодными лентами — хороший способ познакомиться с базовым программированием на Arduino, но лучший способ учиться — изменять коды. Побалуйтесь с приведенным выше кодом и посмотрите, что вы можете сделать! Если все это слишком сложно для вас, подумайте о проектах Arduino для начинающих.

Типы лент

Rgb изделия могут быть двух видов: аналоговые, цифровые. Ленты первого типа имеют параллельное включение светодиодов. То есть один цвет распространяется по всей длине цепи свечения, регулировка отдельного элемента невозможна. Монтаж и подключение несложный процесс, стоимость материалов невысокая.

Цифровые модели обладают сложным механизмом, стоят дороже аналоговых. Но превосходят возможностью управлять любым светодиодом, потому как к каждому устанавливается микросхема.

Существуют также ленты, устойчивые к влаге. Особенность их в покрытии силиконом или трубкой из пластика.

Выбираем светодиодную ленту по месту установки

В конце нашего обзора у нас есть несколько советов, какую ленту лучше выбрать для каждой из комнат вашей квартиры или дома.

Для оформления комнат лучше подойдет недорогая светодиодная лента белого цвета без защиты от влаги. Не переборщите с мощностью (световым потоком), если организуете фоновую подсветку, иначе яркий свет будет бить в глаза.

Для подсветки кухни в идеале нужна лента с силиконовым покрытием. Где кухня — там и влага, поэтому защита лишней точно не будет.

Для установки в спальне можно купить многоцветную RGB-ленту. Другой возможный вариант — выбрать ленту для подсветки потолка с возможностью регулировки. Так вы сможете приглушать свет или делать его ярче, когда это необходимо.

Подсвечивать ванную комнату нужно только светодиодной лентой с силиконовым покрытием. Не забудьте позаботиться и о защите блока питания, а также контроллера (если используется)! Самые яркие светодиодные ленты будут здесь лишними — берите поскромнее.

Помимо статичной подсветки с помощью контроллеров можно организовать и динамичные сценарии. Например, организовать вот такую «бегущую волну».

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
