Как сделать переход с чугунной канализационной трубы на пластиковую

Соединение с помощью пресс фитинга

В данном случае используется специальный переходник, изготовленный из металла (сталь). С одной его стороны — резьба для соединения с чугунной трубой, с другой — раструб для подсоединения пластикового трубопровода. Для работы понадобится УШМ, резьборез. Инструкция по монтажу:

  1. Необходимо подготовить чугунную трубу. Делают срез посредством шлифмашинки. Если на этом участке установлена муфта, ее выкручивают. Резьбовое соединение уже готово. В противном случае резьбу нужно делать самостоятельно, для чего применяют резьборез.
  2. На подготовленный срез накладывают уплотнительную ленту. В качестве альтернативного варианта может использоваться пакля.
  3. Для упрочнения резьбового соединения сверху наносят герметик.
  4. Устанавливают пресс-фитинг. Однако закручивать его на трубе следует вручную. Использовать разводной ключ при этом нельзя, т.к. фитинг может лопнуть.
  5. С другой стороны подсоединяется пластиковая труба с обжимной манжетой.

Чтобы данный участок трубопровода эксплуатировался без перебоев, нужно помнить, что на металлическую основу нельзя устанавливать фитинг, выполненный из поливинилхлорида.

Параметры

Стандартная маркировка трубопровода из чугуна — от DN 50 до DN 400. Изделия, не имеющие раструбов, то есть с гладкими сторонами, обладают повышенным запасом прочности. Их длина равна трём метрам. Трубы SMU могут производиться длиной от 15 см и более.

Параметр толщины стен чугунной трубы практически идентичен пластиковым изделиям и равен 4—5 мм. Однако, несмотря на схожие размеры по длине, толщине стен и диаметру, вес металлической конструкции в 10 раз превышает массу пластикового трубопровода. Для наглядности, метр изделия из металла будет весить порядка 15 килограмм. Соответственно, пластиковая труба идентичных размеров будет иметь вес всего 1,5 килограмма.

Нюансы эксплуатации

Отвод-тройник

После ввода в эксплуатацию канализация требует бережного отношения и периодического обслуживания.

Правила использования несложны в выполнении:

  • не разрешается стучать по трубам и отводам, размещать на них посторонние предметы;
  • рядом с трубопроводами запрещено хранить тару с легковоспламеняющимися веществами;
  • на полипропиленовые и ПВХ детали канализации запрещено воздействовать открытым огнём, например, для разморозки;
  • допускается скрывать трубопроводы легкосъёмными конструкциями;
  • гидрозатворы сантехприборов при перерыве в эксплуатации заполняют водой минимум раз в 25 дней;
  • запрещена прочистка пластиковых трубопроводов металлическими ёршиками и щётками;
  • нельзя изменять углы наклона труб и отводов;
  • после разборки системы меняют резиновые уплотнительные кольца;
  • при замене деталей разрешается использовать только аналогичные виды — например, нельзя вместо чугунной детали установить пластиковую;
  • допускается как временная мера при авариях накладка на повреждённую трубу резиновой манжеты.

Виды соединений

Все сантехнические способы соединения канализационных труб разделяются на разъемные и неразъемные.

Разъемные способы соединения

Они бывают фланцевые и муфтовые. Их использую для соединения всех видов пластиковых канализационных труб. Во время сбора фланцевым методом используют чугунный крепеж с резиновой прокладкой. Схема действий будет следующая:

  • В месте, где будет проводиться стыковка, делают идеально ровный срез.
  • На срез монтируется фланец.
  • Прокладка устанавливается на расстоянии от выступа в 10 см.
  • Фланец монтируется сверху прокладки с помощью болтов с ответными фланцами.
  • Болты легко соединяются.

Фланцевая сварка трубопровода

Для сбора водопровода, в котором не предусмотрено высокое давление или для его ремонта, используют муфтовый метод сборки. Муфтовая сборка проводиться в таком порядке:

  • Подготавливают концы соединяемых элементов. Они зачищаются и срезаются под углом в 180 градусов.
  • На месте соединения укладывается муфта, таким образом, чтобы ее центральная часть лежала ровно на стыке.
  • На поверхности оставляют пометки с расположением муфты.
  • В указанном месте стенки обрабатываются смазкой для лучшего соединения муфты.
  • В муфту вставляется конец трубы до упора.
  • С другой стороны устанавливается труба такого же размера так, чтобы продольная ось стала единой.

Соединение трубопровода с помощью муфт

Все работы проводятся вручную. Если работы проводятся при минусовых температурах, следует применять силиконовую смазку.

Неразъемные методы

Такой способ соединения выполняют несколькими способами: с помощью пайки, сварки, прессовки, склеивания с применением цементного раствора.

Сварка трубопровода

Раструбный метод соединения осуществляет методом склеивания или сварки. Это один из популярных способов создания неразъемных соединений. Им соединяют металлические и пластиковые изделия. Сварка осуществляется методом плавления или давления. Сварка методом плавления производится с помощью специального паяльного оборудования, которое выбирается в зависимости от материала производства труб: металлических, металлопластиковых, пластиковых.

Проводить сварочные работы можно двумя способами: встык и враструб. При использовании сваривания враструб, один конец оплавляется с внутренней стороны, другой с внешней. Затем быстро соединяются между собой.

Соединение системы враструб

Сварка встык осуществляется с помощью паяльного аппарата для . Концы двух соединительных деталей оплавливаются и сразу соединяются с приложенным на них давлением.

Сварка металлических конструкций требует особых навыков и оборудования. Стоит понимать. Что сваривать оцинкованную трубу с металлической нельзя. Это может привести к повреждению оцинкованного слоя. Медная конструкция свариваются с применением газовой горелки со специальным серебряно-бронзовым припоем.

Склеивание

Для клеевого метода потребуется соединительный материал – эпоксидный или БФ-2 клей. Данный метод подходит только для пластиковых конструкций.

Способ склеивания осуществляется по следующей инструкции:

  • Соединяются два конца трубы, с одной стороны которой раструб с резиновым концом, а другой гладкий. Прокладка должна иметь правильно расположение и гладкую поверхность без дефектов.
  • Соединяемые концы смазываются замазкой или силиконовым клеем, и сразу соединяются, так как оседание пыли на монтажную часть не рекомендуется.
  • Положение концов стыкующихся элементов должно иметь одну ось.
  • Глубина продвижения одного конца в раструб регулируется меткой на поверхности. Заходить за ее пределы не стоит.

Нанесение силиконового клея на внутреннюю поверхность

Если все работы провести правильно, эксплуатировать канализационную систему можно через несколько часов, при этом срок службы будет долгим.

Специальные муфты

Противопожарная

Еще один элемент, без которого не должна эксплуатироваться канализация – противопожарные муфты, предотвращающие распространение открытого пламени через трубопроводы.

Это устройство представляет собой металлический цилиндр со специальным вкладышем. Последний состоит из специального негорючего материала, вспучивающегося под воздействием повышенной температуры окружающего воздуха.

Сработавшая противопожарная муфта для канализации герметизирует трубопровод, предотвращая дальнейшее распространение огня.

Эта деталь должна обязательно устанавливаться на каждую пластиковую трубу в здании и закрепляться на капитальном стеновом или потолочном перекрытии. Монтаж их не вызывает сложностей и может быть произведен на любом этапе строительных работ.

Фото противопожарной муфты

Покупая изделие для защиты от пожара, следует убедиться, что изделие соответствует принятым стандартам и имеет соответствующий сертификат, выданный контролирующими органами. Иначе ее эффективность будет равняться нулю.

Муфта для ремонта

К специальным элементам, используемым в процессе монтажа канализаций, относится и ремонтная муфта. Она несколько длиннее, чем стандартные соединительные детали и используется для замены поврежденных участков трубопровода, а также врезки дополнительных фасонных деталей.

Муфта с удлиненным раструбом

Порядок работы с использованием специальной фурнитуры состоит в следующем:

  • труба разрезается в нужном месте (или вырезается поврежденный участок);
  • на нижний конец надевается специальный ремонтный элемент (его внешний срез нужно надвинуть до тех пор, пока он не сравняется с торцом трубы);
  • на верхний торец таким же образом надевается муфта с удлиненным раструбом;
  • вставляется необходимая фасонная деталь (или неповрежденный отрезок трубопровода);
  • затем муфта с удлиненным раструбом сдвигается вниз, а ремонтная – вверх, в результате чего все детали соединяются вместе.

Ремонтная надвижная муфта

Вставляемый отрезок трубы (при ремонте) следует соответствующим образом обработать. Для этого с торцов снимается фаска, после чего они обрабатываются технической смазкой. Этим гарантируется полное отсутствие протечек после ремонта.

В особо сложных случаях достичь максимальной эффективности можно путем закачки в торцы муфт силиконового герметика. После его затвердевания ни о какой протечке не может быть и речи.

Материал изготовления

Сырьё для производства уплотнителей выбирается в зависимости от условий работы изделия и соответствующих им физико-химических свойств вещества. Материал должен удовлетворять основным требованиям: эластичность, прочность, бюджетность, возможность выдерживать температурные перепады, долгий срок службы.

Лучше всего выдвинутым условиям соответствует резина, из которой производятся разнообразные модели манжет уплотняющих и переходников. Для придания материалу нужных свойств в состав резиновой смеси добавляют силикон, каучук и полиуретан. Полученное соединение придаёт резиновым изделиям дополнительные преимущества:

  • устойчивость к разъедающим химическим веществам;
  • прочность;
  • надёжность;
  • устойчивость к температурным перепадам и давлению среды.

Правила и пределы заглубления системы

Некоторые ошибочно полагают, что чем глубже будет располагаться канализация, тем эффективнее она будет работать. Однако это не так. Работоспособность системы от этого не повысится, единственное, что увеличится, так это затраты на ее прокладку.

Кроме того, усложнится обслуживание канализационной сети. А самая большая беда может случиться, если в результате пучения или подмывания грунта, трубы не выдержат его давления и лопнут.

При прокладке канализационных труб необходимо придерживаться норм и правил, закрепленных в СНИПе 2.04.03-85. Важным параметром, который нужно учитывать при монтаже трубопровода, является глубина его залегания в земле.

Несмотря на то, что в нормативном акте не приведены четкие параметры глубины заложения труб, в документе указано, какие критерии являются определяющими при прокладке канализационной магистрали.

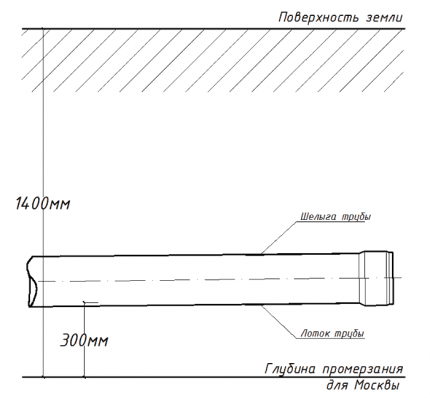

Обычно в средней полосе России трубы закладываются на глубину 0.8-1.4 м, что вполне достаточно для эффективного функционирования канализации (+)

Согласно СНиПу необходимо руководствоваться климатическими условиями, характерными для региона, в частности уровнем промерзания грунта, и сложившимся в данной местности опытом эксплуатации канализационных сетей.

Если сведения об эксплуатации канализации отсутствуют, то минимальная глубина залегания трубопровода должна быть на 30-50 см выше уровня промерзания.

При этом от поверхности земли до верха трубы должно быть расстояние не менее 70 см. Если магистраль проходит под бетонной площадкой или в местах движения автотранспорта, следует увеличить минимальные рекомендуемые значения глубины залегания трубопровода до 0.9-1 м.

Кроме того, при обустройстве наружной сети нужно учитывать материал труб и состав грунта, поскольку глубина промерзания разных типов грунта не одинаковая.

Глинистые и суглинистые грунты в одной и той же местности промерзают меньше, чем мелкий песок и супеси. Самый высокий уровень промерзания имеют крупный и гравелистый песок.

Из приведенной таблицы видно, насколько отличается глубина промерзания разных типов грунта в одном и том же городе

Демонтаж старых труб

Если будет выполняться замена канализации, то сначала необходимо произвести демонтаж чугунного трубопровода. Стоит отметить, что эта задача не из лёгких, поскольку для соединения участков чугунных труб раньше использовался особый состав на основе цемента. С годами места соединений не расшатываются, а наоборот становятся прочнее и крепче, поэтому расчеканка чугунных труб своими руками – дело не из лёгких.

Особые сложности возникают при замене общедомового стояка канализации. Причём они связаны не с установкой пластиковых труб, а с разборкой старой чугунной системы. Всё дело в том, что для соединения чугунных труб стояка в советские времена использовалась заливка серой. В итоге полученное соединение обладает невероятной прочностью, и разобрать его порой бывает очень сложно.

Если вы будете менять стояк только возле своей квартиры, то нужно быть очень осторожным, чтобы не вызвать разрушение  труб, которые проходят через междуэтажные перекрытия от соседних квартир. Иначе придётся менять и их, а это дополнительные расходы.

Процесс демонтажа старой канализации лучше выполнять в такой последовательности:

  1. Чтобы не повредить сантехнические приборы, отсоедините канализационные трубы от умывальников, ванной и унитаза.
  2. Если унитаз установлен на цементном соединении, то аккуратно его снять для отсоединения труб, скорее всего, не получится, поэтому лучше сразу разбить его молотом и извлечь по частям.
  3. После этого можно начать разборку, начиная с коротких участков трубопровода. Для начала убирают соединительную замазку в коротких коленах. Для удаления замазки можно использовать отвёртку или порезать трубы при помощи болгарки.

Демонтаж стояка

Перед тем, как выполнять демонтаж стояка, необходимо предупредить всех соседей сверху, чтобы они не сливали воду в канализацию. Для надёжности можно перекрыть воду. Для разборки старого стояка вам понадобятся:

  • труборез или болгарка;
  • стамеска для удаления отдельных частей труб;
  • отвертка поможет расколупывать соединения;
  • молоток позволит больше расшатать сегменты системы;
  • лом и гвоздодёр;
  • с помощью перфоратора можно легко расчеканить трубы;
  • полиэтиленовая плёнка для затыкания канализационных отверстий;
  • шлифмашинка позволит подготовить остающиеся участки старых труб к установке новой системы;
  • средства индивидуальной защиты.

Дальнейшие действия по демонтажу стояка выполняем в такой последовательности:

  1. Верхний надпил болгаркой стоит выполнять, отступив от потока 100 мм, а при выполнении нижнего надпила от тройника отступаем 80 см. И сверху, и снизу необходимо выполнить по два надпила, глубина которых не должна превышать половины диаметра трубопровода.
  2. К верхнему надпилу прикладываем стамеску и бьём по ней молотком. Затем то же самое проделываем с нижним надпилом. Ударить стоит с достаточной силой для раскола трубы по надрезу. После этого вы легко сможете извлечь средний отрезок трубопровода.
  3. При помощи полиэтиленовой плёнки заткните отверстие в трубе, торчащей сверху.
  4. Для разборки нижнего отрезка стояка с тройником и фитингами стоит воспользоваться ломом. При помощи этого инструмента нужно расшатать соединения в тройнике. Если это не поможет, придётся использовать перфоратор для разбивания цемента в местах соединения. Теперь можно снимать тройник.
  1. Торчащие сверху и снизу чугунные трубы необходимо подготовить к установке пластикового стояка. Для этого места зачищаются шлифмашинкой, удаляются все загрязнения.

Установка

Перед тем как приступать к выполнению работ, необходимо внимательным образом ознакомиться с инструкцией по монтажу емкости.

При установке в качестве первого этапа выступает выбор места расположения бака с учетом следующих параметров:

  • для того чтобы был обеспечен необходимый уклон канализационной трубы, необходимо установку бака производить на участке, который ниже по уровню относительно дома;
  • емкость должна располагаться от дома на удалении не менее 5 метров. Этот параметр является обязательным и должен применяться для баков с полной герметизацией, к числу которых относятся пластиковые;
  • должны быть предусмотрены пути подъезда к баку для откачивания сточных вод АС-машиной. От места ее установки до люка обслуживания расстояние должно быть больше 5 м.
  • если датчики используются владельцем для контроля уровня заполнения, то в доме лучше всего выполнить установку системы оповещения.

После этого можно переходить к работам по установке емкости. В зависимости от объема бака выполняется рытье ямы. При проведении землеройных работ необходимо знать, что по глубине она не должна быть больше высоты емкости по уровню люка обслуживания. При этом должен соблюдаться определенный уклон трубы.

Поэтому на низменном участке по отношению к дому следует располагать емкость. В верхней части конструкции производится подключение труб к баку.

По своим габаритам яма должна превышать размеры бака на 15 см. Это требование должно соблюдаться для простой установки конструкции и устройства компенсирующего слоя из песка вокруг бака.

Перед тем как приступать к установке емкости, необходимо проверить уровень грунта. Если в этом есть необходимость, то площадку для установки необходимо выровнять посредством укладки слоя песка.

После этого необходимо выполнить проверку работы всей системы. Минимальное количество воды подается в канализационную трубу. Когда вода оказывается в баке, выполняется ее проверка на возможные протечки и другие дефекты. Только после того, как проверена герметичность бака, он засыпается песком. В верхней части бака укладывается предварительно снятый слой грунта.

Особенности монтажа ПВХ фитингов для канализации

Для правильного монтажа канализационной конструкции своими руками необходимо ознакомиться с особенностями использования отдельных элементов, а также с правилами монтажа. Существует несколько полезных советов, благодаря которым можно избежать проблем при прокладке этой коммуникации. Рассмотрим их:

  • трубы из поливинилхлорида необходимо резать специальной ножовкой (по металлу). Желательно, чтобы зубцы на полотне были мелкими. Это необходимо для того, чтобы получить максимально ровный срез, без торчащих пластиковых кусков;
  • после нарезки труб на сегменты необходимого размера рекомендуется провести обработку их торцов. Торцы не должны иметь заусенцев, быть шероховатыми. Для этого можно использовать наждачную бумагу. Подготовка торцов поспособствует более плотной усадке фитинга. Кроме этого, в процессе эксплуатации, хорошо зачищенные детали минимизируют риск протечки;
  • торцы при зачистке не должны быть влажными;

Стыки труб с фитингами не должны иметь никаких пустот. Если пустоты присутствуют, рекомендуется обработать их герметизационным составом, чтобы избежать протекания проблемного участка во время эксплуатации.

Поэтапный монтаж соединительного фитинга, который имеет в своём составе уплотнительное резиновое кольцо, таков:

  1. В первую очередь соединительное приспособление необходимо зачистить от пыли.
  2. Нужно убедиться в том, что резиновое уплотнительное кольцо расположено правильно.
  3. На третьем этапе рекомендуется воспользоваться маркером. Он понадобится для того, чтобы отметить на ПВХ трубе глубину, на которую будет монтироваться соединительный элемент.
  4. Затем на внутреннюю поверхность фитинга необходимо нанести герметизационный материал на основе силикона. Рекомендуется проводить эту работу аккуратно, так как лишний расход герметизационного материала отразится на финансовых затратах.
  5. На последнем этапе необходимо состыковать канализационный фитинг с трубой. Стыковка производится по ранее отмеченной маркером линии.

Работа с фитингами ПВХ не отличается сложностью, но все действия нужно производить аккуратно, особенно с клеевыми деталями.

Устройство канализации — это ответственное мероприятие, от которого зависит уровень комфорта проживания в частном доме или квартире и посещения административных зданий. Наиболее востребованной деталью при обслуживании канализационного трубопровода является компенсационный патрубок.

Разновидности фитингов для ПВХ канализации

Рассмотрим разновидности фитингов для внутренней канализации, оборудованных резиновым уплотнительным кольцом:

  1. Муфта — используется для соединения двух параллельных труб между собой, также существуют ревизионные муфты, в которых предусмотрено открываемое окошко для очистки системы.
  2. Редукция (переходник между разными диаметрами) — применяется для стыковки труб, размеры которых не совпадают, а также для соединения чугунных изделий с пластиковыми.
  3. Тройник — позволяет выполнить параллельное либо наклонное ответвление от основного трубопровода, выпускаются с углом наклона 45, 65 и 90 градусов.
  4. Двухплоскостная крестовина — выполняет два перпендикулярных ответвления на трубы идентичных либо отличающихся диаметров, углы наклона — 45 0 и 90 0 .
  5. Одноплоскостная крестовина — используется для обустройства двух параллельных ответвлений, углы 45 0 и 90 0. С помощью крестовин чаще всего подводятся сливные трубы от ванн, моек и сантехнических приборов к основному стояку.
  6. Отвод — позволяет выполнить поворот в укладке двух параллельных труб, углы 30, 40 и 90 градусов.
  7. Компенсационный патрубок — используется при проведении ремонтных работ для замены поврежденного участка трубопровода, который предварительно вырезается.
  8. Заглушка — перекрывает транспортируемую жидкость при проведении ремонта либо ревизии трубопровода.
  9. Аэратор (канализационный клапан) — устанавливается на верхнюю торцевую часть канализационного стояка, блокирует выброс канализационных газов в помещение через унитаз, что может происходить вследствие воздушного разряжения внутри стояка, при котором водяной гидрозатвор высасывается из сифона.

Разновидности канализационных фитингов

Для монтажа наружной канализации, помимо того же сортамента соединительных элементов, что и при укладке внутренней системы, применяются следующие виды фасонных конструкций:

  • обратный клапан — предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
  • двухколенный сифон — соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.

Размеры канализационных фитингов и рекомендации по монтажу

Технические требования и размеры соединительных фитингов из ПВХ приведены в следующих нормативных документах:

  • ГОСТ №18559 — для безнапорной канализации;
  • ГОСТ №52135 — для напорных систем.

Размеры фитингов должны быть подобраны в соответствии диаметром используемых труб. На рынке представлены следующие типоразмеры фасонных конструкций для наружной канализации:

  • муфты — диаметр 110-400 мм (ревизионная муфта до 315 мм), длина 12-33 см;
  • отводы — ∅ 110-400 мм, расстояние между раструбами 1.5-9 см;
  • тройник на 450 — ∅ 110-400, длина боковых раструбов 14-53 см, высота от торцевой части до начала выступа раструба — 14-50 см;
  • обратный клапан- ∅ 110-250, длина от 30 до 52 см;
  • двухколенный сифон — ∅ 110-200 мм, длина 51-82 см.

Обратный канализационный клапан

ПВХ фитинги для монтажа внутренней канализации имеют диапазон диаметров от 50 до 200 мм. Для крепления труб на стенах применяются пластиковые хомуты, которые усаживаются на несущую конструкцию с помощью двух анкеров.

Монтаж и соединение пластиковых трубопровод необходимо выполнять с соблюдением следующих требований:

  1. Нарезка ПВХ труб больших размеров выполняется посредством специального инструмента — трубореза, который может быть заменен болгаркой либо ножовкой. Главное, чтобы срез был перпендикулярным оси трубы, поскольку герметичное соединение невозможно выполнить при наличии зазоров в месте стыка.
  2. После резки кромку трубы необходимо очистить от заусениц с помощью напильника и наждачной бумаги.
  3. При использовании склеиваемых фитингов стыкующиеся участки необходимо предварительно обезжирить, после чего можно наносить клей. Состав наносится равномерным слоем с помощью кисти, излишки клея при стыковке конструкций удаляются ветошью.
  4. Если применяются фитинги с резиновым уплотнением контактирующие поверхности перед монтажом нужно покрыть силиконовым герметиком. что снизит риск образования протечек. Устанавливать трубу нужно не до упора, а так, чтобы образовывался компенсационный зазор в 1 см. Вам потребуется выполнить предварительную стыковку и сделать на трубе пометку границы вхождения.

Технология раструбного соединения канализационных труб

Если соединение труб с помощью фитингов выполнено правильно, канализационный трубопровод не будет требовать ремонта на протяжении всего срока эксплуатации.

Какими бывают переходники

Как уже было сказано выше, для изготовления переходников применяются различные материалы. Детали подразделяются на несколько групп:

  1. Муфты переходные. С их помощью выполняется соединение труб, имеющих одинаковый диаметр. Они изготавливаются в виде бочонка. У такой муфты внутренний диаметр равен наружному размеру, используемой трубы;
  2. Уголки. Их изгиб находится в диапазоне 45–90 градусов. Промышленность выпускает уголки, с резьбой на одной стороне, чтобы была возможность подключить смеситель;
  3. Крестовины, а также их аналоги, тройники. Детали используются на участках, где одновременно подсоединяется несколько труб. Каждая сторона тройника может иметь конкретный диаметр. Существуют металлические тройники, оборудованные с одного конца наружной резьбой. На другом конце нарезана внутренняя резьба.
  4. Обводы. Эти специальные приспособления дают возможность уменьшить количество стыковок трубопровода. Благодаря определенному изгибу, с их помощью можно обойти трубу;
  5. Компенсаторы. Приспособление для сглаживания температурных перепадов. Детали принимают на себя мощные удары, происходящие в системе;

Пошаговая инструкция по соединению

Рассмотрим подробнее работы по фланцевому соединению своими руками. Прежде всего надо провести подготовку к операции: определиться с размерами и типами фланцев, материалов, подобрать инструмент.

Набор инструментов и материалов

Для демонтажа чугунного элемента трубопровода понадобятся:

  • киянка с насадкой из резины (обычным молотком можно запросто расколоть хрупкий чугун);
  • болгарка для отрезания чугунных частей трубы.

Для монтажа конструкции нужны:

  • сварочный аппарат;
  • труборез по пластику;
  • трубы пластиковые;
  • фланец;
  • соответствующий уплотнитель;
  • обжимная муфта для полимерных труб;
  • для зачистки конца чугунной трубы – напильник или зачищающий диск для болгарки;
  • шуруповерт с насадками для болтов или торцевые ключи подходящего размера.

Ход работ

  1. Болгаркой отрезают нужный по размеру конец трубы.
  2. Зачищают его от зазубрин напильником или специальным диском с помощью болгарки.
  3. К концу чугунного трубопровода приваривают фланец.
  4. Обжимная муфта надевается на пластиковую часть конструкции, и её фланцевая часть крепится болтами к фланцу чугунной трубы. Между ними укладывается уплотнительная прокладка (кольцо).

Способы соединения

Выбор способа соединения обусловлен наличием или отсутствием у чугунного сегмента раструба.

Если раструба нет или он поврежден и его нельзя использовать, оптимальным решением будет резьбовое соединение через полимерный переходник, у которого на одном конце будет резьба, на другом — раструб для соединения с пластиковым рукавом.

Наряду с этим способом существуют и другие технологии. Рассмотрим каждый способ более подробно.

Применение резиновой прокладки

Если чугунный канал с раструбом, применяют простой способ соединения через резиновые прокладки. Они представляют собой резиновые ступенчатые манжеты различного диаметра.

  • Внутреннюю часть раструба тщательно очищают.
  • Смазывают края раструба и внешнюю поверхность манжеты герметиком.
  • Уплотнитель укладывают плотно в крестовину.
  • Затем вставляют туда пластиковый ввод до упора не менее, чем на 3 см. Стык обрабатывают еще раз герметиком.

Переход с помощью резиновой манжеты показывается на этом видео:

Использование пластикового переходника с резиновым уплотнителем

Такое соединение применяют, когда у чугунной трубы раструба нет.

  1. Обрезают конец трубы ровно болгаркой.
  2. Надевают на него резиновое кольцо, затем манжету.
  3. Все это промазывают герметиком.
  4. Далее насаживают переходник из пластика.
  5. На переходник устанавливается кольцо и одевается раструб полимерной трубы.

Использование пресс фитинга

Фитинговое соединение является самым надежным, и в тоже время самым трудоемким по исполнению. Надежность его обеспечивается резьбовым соединением переходной муфты с чугунной трубой. Переходная муфта имеет на одном конце резьбу, на другом — раструб для надвижного соединения с полимерным рукавом.

  • На конце чугунной трубы срезают фаску, после чего производят нарезку резьбы глубиной до 5 см.
  • Осуществляют герметизацию резьбы путем наматывания пакли или ленты-ФУМ с использованием сантехнической пасты.
  • Рукой прикручивают по резьбе переходник, чтобы фитинг не треснул. В дальнейшем, после начала эксплуатации, докручивают его ключом.
  • В раструб на другом конце этой муфты вставляют пластиковую трубу с обжимной манжетой и производят обжим специальным ручным прессом.

Данное видео демонстрирует резьбовое соединение:

https://youtube.com/watch?v=39fa3je7waI

Зачеканка подмоткой из льна

Зачеканка издавна применяется при раструбовом соединении канализационных труб.

  1. Внутреннюю часть чугунного раструба зачищают, делая его поверхность как можно ровнее.
  2. Вставляют в него до упора конец пластиковой трубы, обмотанный льняной подмоткой, смазанный сантехнической пастой.
  3. Используя простую отвертку, уплотняют подмоткой щели. Заполняют уплотнителем свободное пространство на две трети.
  4. Оставшееся место закрывают цементным раствором с добавлением клея ПВА.
  5. Оставляют на сутки раствор застывать в месте соединения.

В настоящее время вместо цементного раствора все чаще используют силиконовый герметик, который за счет своей пластичности не позволяет соединению терять прочность при перепадах температур

Это особенно важно при переходе с чугуна на пластик, учитывая разность в их температуре нагрева

На данном фото изображено, как правильно производить зачеканку:

Герметизация силиконом

Данный способ очень прост, занимает совсем немного времени. Его применяют для заделки щелей, размер которых не превышает двух миллиметров.

  • Раструб должен быть очищен и высушен, для чего используют строительный фен.
  • Подсоединяемый конец полимерной трубы обматывают сантехнической нитью, вставляют в раструб и заделывают силиконом образующиеся вокруг него щели.
  • Силикон необходимо протолкнуть в глубь, до самого конца пластика.
  • На время высыхания герметика (около 5 часов) трубопроводом лучше не пользоваться.

Фланцевое соединение

Данное вид относится к разъемным соединениям. Применяют его при работе с трубами больших диаметров, где сложно сделать нарезку резьбы и использовать соединение резьбовыми муфтами. В случае необходимости можно будет разобрать, произвести ремонт.

Порядок проведения работ следующий:

  1. Обрезают болгаркой ровно чугунную трубу.
  2. Зачищают приварочное место от зазубрин.
  3. Приваривают к полученному патрубку фланец.
  4. На присоединяемую пластиковую часть надевают специальную обжимную муфту, фланцевую часть которой прикрепляют болтами к фланцу чугунины. Между фланцами прокладывают уплотнитель.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
