Монтаж счетчика воды своими руками: инструкция и каких ошибок лучше избегать

Ставить самостоятельно или через фирму?

По действующему законодательству установка счетчиков на воду происходит за счет владельца жилья. То есть вы должны купить счетчик, установить его за собственные средства. Пломбируют установленные водомеры представители водоканала или ДЭЗа бесплатно.

Порядок самостоятельной установки

Самостоятельная установка счетчиков на воду возможна. Никто возражать не должен. Вам только придется все делать своими руками — и ставить счетчик, и вызывать представителя ЖЭКа для его опломбирования. Что вам нужно:

• приобрести счетчик и все необходимые детали;
• договориться и оплатить отключение стояка холодной/горячей воды (обращаетесь в эксплуатационную кампанию, назначаете дату и время);
• установить счетчик, включить воду;
• вызвать представителя водоканала или ДЭЗа (в разных регионах по-разному) для его опломбировки, получить акт ввода в эксплуатацию на руки;
• пойти с актом и паспортом прибора учета (должен стоять серийный номер, штамп магазина, дата заводской поверки) в ДЭЗ и поставить водомер на учет.

Самостоятельная установка счетчиков на воду не запрещена

Все бумаги рассматриваются, заполняется типовой договор, вы его подписываете, на этом считается, что вы платите за воду по счетчику.

Как нанять хорошую фирму и что они должны сделать

Есть два способа найти фирму, которая занимается установкой счетчиков на воду: взять список в ДЭЗ или найти в в интернете самостоятельно. В списке будут уже точно фирмы имеющие лицензии, но явно не все, которые работают в данной области. В интернете же надо обязательно проверить наличие лицензии. Ее копия должна быть выложена на сайте.

Потом в любом случае вам стоит прочесть стандартный договор, который будет заключать с вами предприятие. В нем должен быть прописан полный перечень услуг. Условия могут быть разные — кто-то предоставляет свой счетчик, кто-то ставит ваш, кто-то приходит со своими запчастями, кто-то работает с тем, что имеется у хозяина. По сочетанию перечня предоставляемых услуг и делаете выбор.

Без особых хлопот, но за приличные деньги

Раньше в договоре был пункт о сервисном обслуживании и без него фирмы ставить счетчики не хотели. Сегодня этот пункт признан незаконным, так как обслуживать фактически счетчик не надо, и его в оговоре быть не должно, а если есть, вы вправе от этих услуг отказаться и не платить за них.

Подготовка к установке

Если вы остановили свой выбор не какой-то кампании, вы должны оставить им заявку. Есть два варианта — некоторые фирмы принимают заявки на своем сайте и даже могут предложить за это скидку, другие же предпочитают видеть вас в офисе и подписать договор.

Сначала представители фирмы обследуют место установки

В любом случае, сначала приезжает представитель кампании (вы согласовываете дату и время приезда), осматривает «поле деятельности», оценивает состояние труб, делает замеры, часто делает фото коммуникаций. Все это необходимо для того, чтобы можно было разработать схему подключения счетчика и быстро ее собрать. Затем вам должны позвонить и уточнить дату и время установки счетчика на воду. В этом разговоре вам надо выяснить, кто договаривается об отключении стояков с эксплуатационной кампанией. Нормальные фирмы это берут на себя.

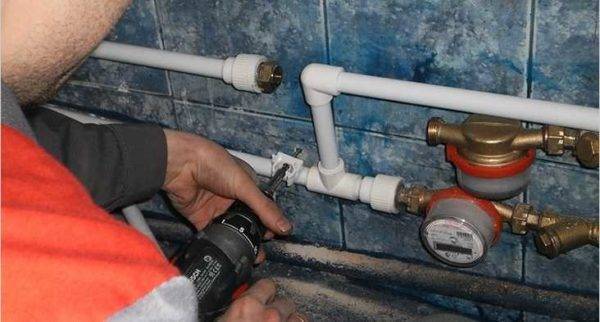

Установка счетчиков на воду представителями кампании

В назначенное время приезжают представитель кампании (иногда двое), выполняют работу. По идее, они должны с вами согласовать что и как ставить, но это происходит далеко не всегда. По окончании работ (обычно занимает около 2 часов) они выдают вам акт выполненных работ и специальную бумагу на которой написаны заводские номера приборов учета. После этого вы должны вызвать представителя говодоканала или ДЭЗа для опломбировки счетчика (в разных регионах этим занимаются разные организации). Пломбирование счетчиков услуга бесплатная, вам надо будет только время согласовать.

При нормальном состоянии труб установка счетчиков на воду у профессионалов занимает порядка 2 часов

В акте, который вам выдали при установке, должны быть проставлены начальные показания счетчика (они отличаются от нуля, так как прибор на заводе поверяется). С этим актом, ксерокопией лицензии организации и паспортом вашего водомера вы идете в ДЭЗ, подписываете стандартный договор.

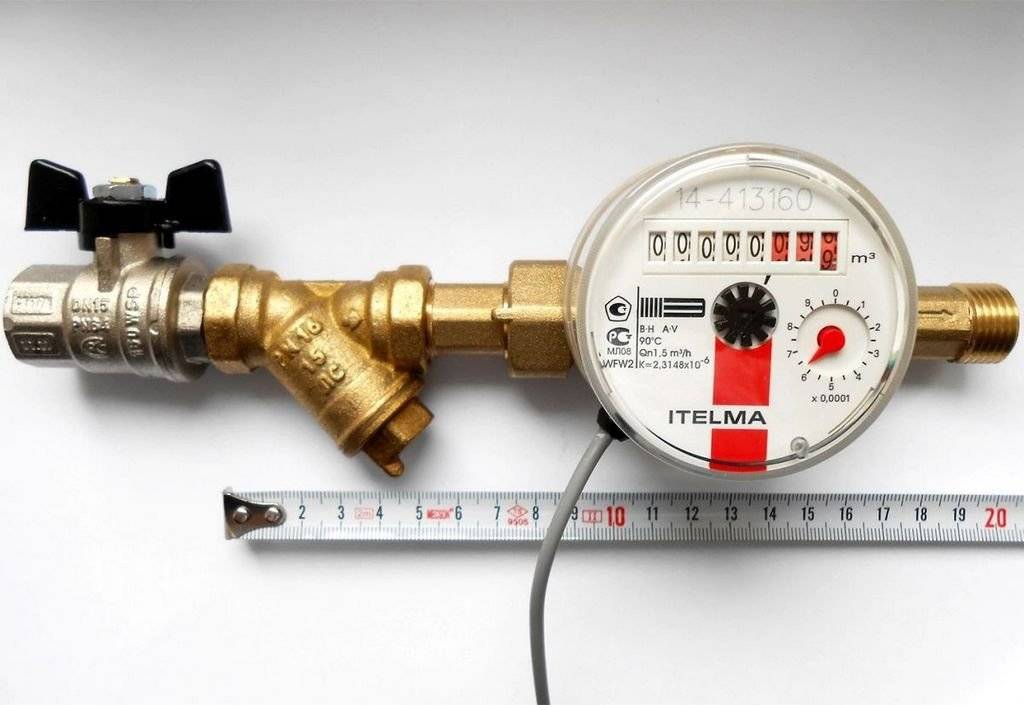

Основные характеристики счетчика обычно вынесены на его лицевую панель

Все предельно понятно:

— СВ-15Г – счетчик водяной с ДУ -15 мм, для горячей воды с максимальной температурой 90° С. Об этом же говорит красный цвет соединительного кольца прибора.

— Символ «В-Н» означает, что прибор соответствует метрологическому классу «В» при горизонтальном (Н) расположении.

— Соответственно, обозначение «А-V» говорит о классе счетчика «А» при его вертикальной (V) установке.

— Максимально допустимое давление в водопроводной системе – 10 бар.

— Номинальный расход воды Qn – 1,5 м³/час.

— Красные пиктографические символы по центру снизу говорят о том, что данная модель прибора имеет государственную сертификацию.

• Важные параметры – габариты водомера, от которых во многом зависит возможность его врезки в том или ином месте. Особое значение имеет так называемая монтажная длина счетчика, учитывающая размер самого прибора и толщину присоединительных элементов. Это – стандартизированная величина: для квартирных водомеров она обычно составляет 110 или130 мм, а для домовых счетчиков – 190 или 260 мм.
• В паспорте прибора обязательно должны быть отметки о прохождении технического контроля на предприятии изготовителе с простановкой даты выпуска изделия. Там же должен быть указаны гарантийные обязательства межпроверочный срок эксплуатации прибора учета. Как правило, для счетчиков холодной воды он составляет 6 лет, горячей – 4 года. Необходимо обязательно сверить проставленный серийный заводской номер прибора – он должен быть указан в документах и на корпусе счётного устройства.

Технология монтажа счетчиков воды

Перед началом работ подготовьте место, инструмент, и все необходимые узлы. Проверьте соответствие счетчика:

1. Номера на приборе и в паспорте к нему должны быть идентичны.
2. В техпаспорте должна быть отметка о заводском тестировании.
3. Наличие сертификата обязательно. Несертифицированные устройства не пломбируют.
4. Гарантию оформляет продавец, который выдает товарный чек.

Поэтому всегда имеет смысл приобретать все необходимое в специализированных магазинах, которые поставляют сертифицированные товары в полной комплектации.

Альтернативой самостоятельной установки является вызов мастера. Организация, ответственная за это – управляющая компания или подразделение горводоканала. Если же решено сделать все самому, пошаговая инструкция следующая:

1. Отключите воду в стояке. Это сделает сантехник, если оформить заявку в управляющую компанию.
2. Определитесь со схемой – горизонтальная, вертикальная.
3. Подсоединитесчетчик, запорный кран и фильтр грубой очистки. Сделайте это без сантехнической подмотки. Патрубки и направляются вниз. Определите количество витков.
4. Теперь все узлы снова отсоедините и соберите заново. Но уже побеспокойтесь о герметичности.

Для герметизации резьбового соединения используется специальная ФУМ-лента или мастика. По правилам установки счетчика воды в квартире, необходимо правильно его разместить. Для этого на корпусе есть стрелки, указывающие на направление движения жидкости. Проследите, чтобы эти стрелки указывали от стояка к разводке. Если подключить неправильно, прибор не опломбируют, и придется платить по количеству прописанных жильцов.

Подготовка трубопровода заключается в следующем. Тщательно вымеряется длина всех отрезков труб. Погрешность должна стремиться к нулю. Гибкая проводка удобна в этом плане, но выглядит она не эстетично. Вскрывая систему, помните, что в ней есть вода, которая прольется на пол. Подготовьте таз и тряпку. На металлические патрубки нарезают резьбу. Пластик и металлопластик предполагает специальные технологии сочленения участков трубопровода. А затягивая соединения ключом, не прикладывайте слишком большое усилие. Это приведет к появлению микротрещин и протечи. После запуска системы нужно все проверить, и там, где это будет необходимо, подтянуть гайки.

Установка счётчика на ГВС

Учтите, что после отключения стояка придется подождать, пока трубы остынут. Остатки кипятка не позволят начать работы немедленно. Собирать систему необходимо «на холодную». То есть все элементы должны принять комнатную температуру. Это касается трубопровода, заполрной арматуры, учетного устройства. Тогда соединения будут герметичны. Пользуйтесь трубками, шлангами, мастиками, которые разработаны специально для горячего трубопровода. При запуске будьте осторожны. В случае протечки тут же отключите стояк.

Установка счётчика на ХВС

Здесь после отключения стояка нужно проверить, что давления в системе нет. Откройте кран на кухне или в ванной, слейте остатки воды. Однако, вскрывая водопровод, может оказаться, что пару литров все же прольются на пол. Особых требований к данному виду работ не применяются. Главное использоваться запорную арматуру, предназначенную для ХВС. Главное не залить соседей. После тестирования наблюдайте за соединениями в течение сток, а лучше пару дней. Не спешите зашивать трубы под декоративные панели, убедитесь, что нигде не образуется течи. Не путайте капли в конденсатом.

Технология монтажа

Перед тем, как приступить к установке приборов учета холодной и горячей воды, необходимо ознакомиться со всеми прилагаемыми описаниями и инструкциями. Затем раскладывают детали в одну линию, согласно схеме монтажа.

Стрелки на каждом элементе, указывающие движение потока по трубопроводу, должны быть направлены в одну сторону

Установка прибора, предназначенного для учета расхода воды, проводится в несколько этапов.

Сухое соединение

Необходимо для подсчета количества витков и выполняется следующим образом:

1. накручивают аккуратно фильтр на запорный кран, замечая, на каком из витков деталь располагается отстойником вниз;
2. разбирают соединение и наматывают на резьбу фильтра выбранный уплотнитель так, чтобы закрыть им канавку;
3. намазывают на паклю или лен пасту и закручивают фильтр, следя за тем, чтобы соединительный узел не лопнул.

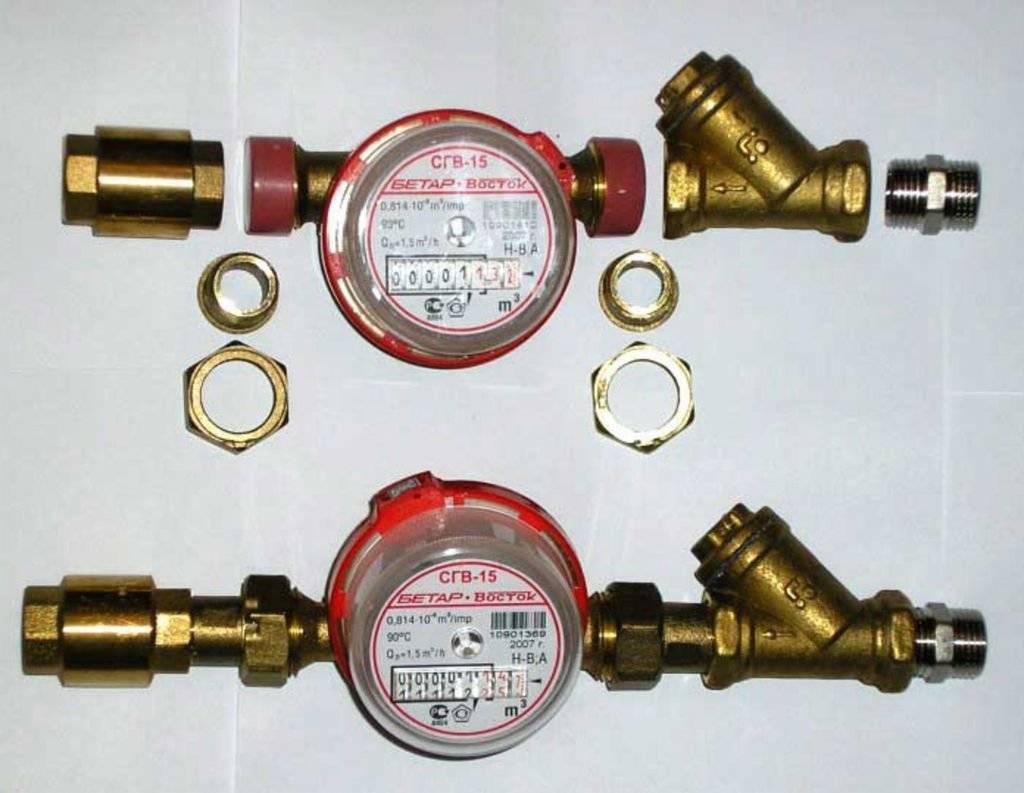

Сборка деталей

Обычно счетчики укомплектованы патрубками с накидными гайками, предназначенными для соединения с трубами, и кольцами из резины или паронита. Сборку выполняют следующим образом:

1. с помощью уплотнителя и пасты накручивают на фильтр патрубок;
2. присоединяют счетчик, используя одну из прокладок;
3. скрепляют обратный клапан со вторым патрубком;
4. присоединяют полученную в результате этих действий конструкцию к прибору учета расхода воды через уплотнительную прокладку.

При этом ручка запорного крана и отстойник фильтра должны располагаться сверху, а счетчик ─ крыльчаткой вниз и циферблатом вверх.

Врезка в трубопровод

Чтобы заменить запорный кран, сначала нужно отключить подачу воды не только в квартире, но и во всем стояке. Сделать это самостоятельно невозможно, поэтому придется обратиться к управляющей компании и вызвать ее представителя. Затем нужно выполнить следующее:

1. замерить длину конструкции;
2. отложить эту величину в сторону внутренней сети, отмеряя от места соединения старого крана с основной трубой;
3. отрезать часть трубы и выкрутить старый кран;
4. соединить конструкцию с основной трубой.

Затруднения могут возникнуть при соединении конструкции из водяного счетчика и других деталей с внутренним трубопроводом. Если для его монтажа использовались металлические трубы, то перед нарезкой резьбы понадобится точно рассчитать длину участка. В этом случае целесообразно демонтировать внутренний трубопровод или его часть, и заменить металлические трубы на пропиленовые или металлопластиковые.

Проверка функциональности системы

Ее проводят по завершению монтажных работ, для чего необходимо:

• включить подачу воды;
• открыть медленно кран, наблюдая, появится ли течь.

Если протекания не наблюдается и прибор для учета расхода воды считает правильно, то обращаются в управляющую компанию и вызывают ее представителя. В согласованное время он должен внимательно осмотреть все соединения, проверить работу, опломбировать счетчик и потом сделать обязательную пометку в техническом паспорте. Иногда пломбированию подвергают и фильтр.

Для поверки прибора учета расхода воды его регулярно сдают в одно из специальных учреждений: для холодной ─ через каждые 4 года, а для горячей ─ через 6 лет.

Правила монтажа и порядок замены

Для домашнего мастера, имеющего даже начальные навыки выполнения сантехнических работ, установка или замена счетчика воды самостоятельно не вызовет затруднений.

Инструменты и материалы

может потребоваться также и дополнительный инструментарий:

• Газовый ключ №2 и ключ‑«крокодил».
• Пассатижи.
• Сгоны, муфты.
• Шаровой запорный вентиль.
• Обратный клапан.
• Водяной фильтр.
• Пакля сантехническая, тефлоновая лента.

При всей простоте замены счетчика будет нелишним держать под рукой и другие инструменты: ножовку по металлу или труборез, паяльную лампу, молоток и т. п.

Выбор места

Размещение водомера должно, в первую очередь, обеспечивать к нему свободный доступ для снятия показаний. При этом располагать устройство желательно поближе к отводу водопроводной трубы от стояка: лучше всего сразу же за запорным вентилем. Иногда эти условия трудно совместить и приходится искать компромиссное решение.

Демонтаж старого устройства

Перед началом работ необходимо перекрыть запорный кран‑вентиль на отводе от стояка. Затем нужно открыть любой кран на смесителе, чтобы сбросить давление в системе.

Если установленный ранее прибор работал в системе уже долгое время, его снятие может вызвать определенные затруднения: на стальных трубах гайки соединительных муфт, обрастая ржавчиной, «прикипают» к ним порой намертво.

В таких ситуациях, если не помогает простукивание проблемных мест молотком, может потребоваться предварительное прогревание соединений паяльной лампой или горелкой с последующими попытками, зафиксировав трубу газовым ключом, откручивания гаек разводным.

В особо сложных случаях радикальным решением может быть только обрезка трубы. И оно является наилучшим — разъеденный ржавчиной конец трубы прослужит недолго, а установка сгона для восполнения отрезанного ее участка не потребует много сил и средств.

Дополнительная арматура

Одним из требований Водоканала является наличие после счетчика‑водомера обратного клапана. Если таковой не входит в комплект поставки прибора, его нужно приобрести дополнительно.

установить обязательно

Если в водопроводной системе квартиры не были предусмотрены приборы очистки воды, замена или установка счетчика — это хороший повод для их приобретения.

Фильтр грубой очистки воды следует монтировать до счетчика, чтобы обезопасить его от повреждений находящимися в ней механическими примесями. Да и остальному гидрооборудованию в доме это не помешает.

Особенно актуальны такие фильтры на старых стальных трубопроводах.

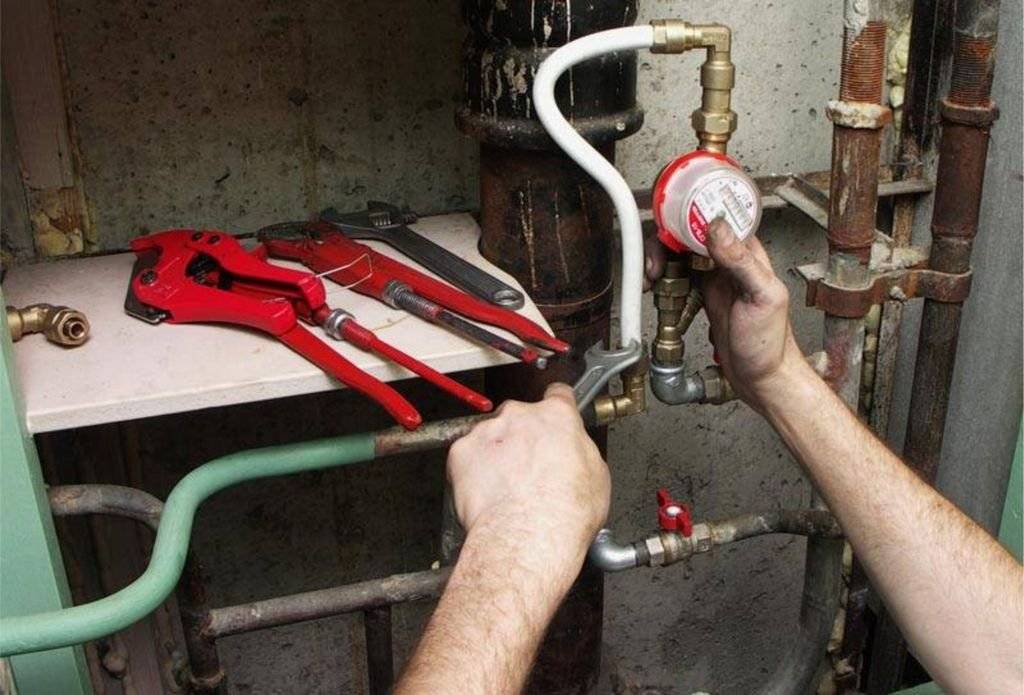

Установка нового аппарата

После проведения всех подготовительных работ, эта операция является самой простой. Убрав из присоединительных муфт‑штуцеров старые резиновые прокладки, вставить новые, предварительно почистив внутри все резьбовые соединения. Затем остается только надежно зафиксировать гаечным ключом все разъемные муфты.

Закончив работы по монтажу, необходимо проверить герметичность новых соединений. Для этого, открыв запорный вентиль на трубе, дождаться, когда из открытого нами в самом начале крана на смесителе потечет ровная струя воды без воздушных пробок. Затем, закрыв смеситель, тщательно проверить надежность всех соединений около установленного водомера.

Видео о правильной установке счетчиков воды своими руками поможет вам лучше усвоить эту инструкцию:

https://youtube.com/watch?v=xx394D9t9DI

Возможные сложности

Основные проблемы, которые могут возникнуть при установке, уже были описаны выше. Но непредвиденные трудности могут возникнуть всегда, и обидно будет, перекрыв воду и сняв старый водомер, обнаружить вдруг, что не хватает какой‑либо переходной муфты, либо сгона нужной длины, на поиски которых потребуется день–два. Все это время придется оставаться без водоснабжения.

Чтобы не оказаться в такой ситуации, нужно предварительно тщательно спланировать все действия, подготовить все необходимое, нарисовать эскиз всех соединений. Также стоит предусмотреть и самые сложные случаи: резку труб их сварку и т. п.

Опломбирование и ввод в эксплуатацию

вызвать представителей управляющей компании

Техпаспорт и магазинный чек счетчика‑водомера следует хранить все время его эксплуатации. Представители Водоканала или ЖКХ в любой момент могут потребовать их для проверки соответствия требованиям на технические параметры.

Как правильно подключить: инструкции и правила

Перед установкой необходимо проверить комплектность прибора, полноту набора инструментов. Далее провести подготовительные мероприятия. Также необходимо знать и помнить правила грамотной установки.

Можно ли устанавливать вертикально или горизонтально, есть ли разница между расположением?

На вопрос о том, монтируется ПУ вертикально или горизонтально, профессионалы отвечают так: водоизмеритель можно размещать как угодно, лишь бы было соблюдено несколько правил:

• расположение прибора должно быть строго по направлению тока воды;
• фильтр грубой очистки обязательно расположить перед ПУ;
• для монтажа выбрать прямой отрезок трубы, ПУ разместить до ответвления.

В техпаспорте указывается, какой тип установки предпочтителен. Устанавливают ПУ согласно этим рекомендациям.

Основные требования

При монтаже стоит придерживаться следующих требований:

1. Оформление процедуры отключения воды по стояку с тем видом водоснабжения, на трубу которого будет установлен ПУ. Каким образом, определяет УК или ТСЖ, осуществляющие обслуживание дома: кому-то достаточно устного уведомления, другим – заявление по всей форме.
2. Согласно нормам и правилам, устанавливаемым законодательством, крепление прибора должно осуществляться на входе коммуникаций в квартиру, то есть в санузле.
3. Место установки должно соответствовать требованиям: быть доступным, удобным для снятия показаний, достаточно освещенным.
4. В наличии должны быть сертификаты и техпаспорт на водоизмерители (как старый, так и новый).
5. После установки необходимо пригласить представителя водоканала для регистрации и опломбирования.
6. Полученные документы необходимо направить в Единый расчетный центр, чтобы прибор поставили на учет и начисляли оплату по его показаниям.

В частном доме

Вышеперечисленные правила установки подходят владельцам как квартир, так и частных домов.

За исключением того пункта, что перекрыть воду собственники частного дома могут самостоятельно. Кроме того, следует вызвать метролога для освидетельствования, пломбировки нового водоизмерителя.

Часто возникают спорные ситуации, когда представители водоканала, ссылаясь на законы, требуют установки счетчика на входе, который расположен в колодце за пределами участка.

В этом случае можно привести пункт статьи 13 Федерального закона №416, согласно которому владелец должен обеспечивать целостность и исправность водосчетчиков. Условие можно выполнить только, если прибор устанавливается в безопасном месте. Потому, вмонтировать ПУ можно на входе воды в дом, например, в подвале.

Квартирные водомеры

Пошаговое исполнение одинаково для квартиры и частного дома. Разница – в месте расположения.

В частных домах – внешний колодец или внутренняя локализация в подвале. В квартирах – санузел.

Сначала необходимо произвести подготовку необходимых инструментов и материалов:

• болгарка (если трубы металлические), либо ножовка;
• паяльник для ПВХ-труб;
• изоляционные материалы: лен, ФУМ, силикон;
• соединительные уголки, сгоны;
• муфты-переходники (если трубы разных диаметров);
• уплотнительные прокладки.

Далее нужно:

• осмотреть и проверить ПУ и его документацию,
• перекрыть трубу и слить остатки жидкости, открыв кран,
• продумать устранение остаточной жидкости, которые натекут из вскрытой трубы (посудина, тряпки).

Затем выполняется монтаж:

• определяют входное и выходное отверстия на приборе, иначе – некорректные показания, поломки;
• собирают штуцер: для этого нужно продеть в резьбовую гайку, ввинтить гаечным ключом в вывод на трубе;
• размещают прокладку (лучше резиновую) внутри гайки;
• наматывают на резьбу обмотку (паклю), смочить равномерно силиконом;
• соединяют новый прибор с трубами.

После нужно проверить герметичность всех соединений. Необходимо перекрыть все краны, пустить воду и наблюдать, есть ли протечки. Для удобства можно использовать бумажный фильтр или туалетную бумагу, намотанную на крепления. Намокнет – подтянуть соединения.

Для вертикального крепления отличий в пошаговом исполнении нет. При выполнении работ можно воспользоваться схемами:

Нет принципиальной разницы и в установке разных типов счетчиков холодного и горячего водоснабжения: строение у них идентичное, а с распространением универсальных водоизмерителей для обоих типов этот вопрос более не актуален.

При установке нескольких приборов сразу (для лучшего контроля), различия будут только, если используются разные по строению ПУ (например, механический и электронный с питанием от электричества).

Обязательный элемент — сетчатый фильтр механической очистки воды от крупных включений

Как правило, подобные фильтры изготавливаются из латуни. Для полипропиленовых трубопроводов есть и полимерные модели, но мастера-сантехники их не хвалят и рекомендуют все же устанавливать латунные.

По техническим условиям монтажа счётчика воды, действующим во многих регионах страны, необходима установка обратного клапана после водомера. Это предпринимается, основном, для того, чтобы исключить вероятность обратного «отматывания» показаний прибора, например, воздушным потоком, которого некоторые ушлые потребители иногда пытаются добиться, подключив каким-то образом пылесос.

Пошаговая инструкция по монтажу водомера своими руками

Перед самостоятельной установкой знакомятся с паспортом прибора

Обращают внимание на разрешенную длину трубопровода после водомера и до него. Устройство правильно работает, если соблюдают эти условия

Выбор места установки

Для установки прибора требуется колодец. Если его нет, придется соорудить, место для строительства — личный участок. Желательно выбрать возвышенность, если такая есть на линии, где проходит водопровод.

Следует позаботиться о перекрытии. Чаще используют бетонную плиту с отверстием, которое закрывают металлической крышкой. Нагрузка на основание незначительная, ее выдержит бетонное основание толщиной 10 см. Устраивают с таким расчетом, чтобы счетчик находился выше дна на 10 см. Иногда глубины шахты 1 м не хватает, чтобы открыть доступ к водопроводу. Тогда яму роют глубже.

Бетонная плита перекрытия используется для контролирования работы канализационной системы

Уделяют внимание гидроизоляции колодца, чтобы в него не затекала талая и дождевая вода. Для этого люк поднимают над поверхностью земли на 20 см, вокруг сооружения устраивают глиняный замок

Если грунтовые воды расположены близко, стены изнутри покрывают битумом, дно защищено от подтапливания бетонным основанием.

Счетчик устанавливают ближе к стене, из которой выступает входная труба. Это избавит от подозрений со стороны контролеров в намерении врезаться перед прибором учета.

Необходимые материалы

Чтобы установить счетчик, кроме него, понадобятся другие элементы:

1. Запорный кран, которым перекрывают подачу воды. Это необходимо при протечке на участке водопровода от счетчика до дома, за который теперь отвечает потребитель. Перекрывают воду также при ремонте и демонтаже для технической проверки водомера.
2. Фильтр грубой очистки. Он перекрывает путь ржавчине, песку, соли, которые содержатся в воде. Они не попадают в счетчик, тот, благодаря такой защите, служит дольше. По конструкции бывают косыми и прямыми. Последние устанавливают только на горизонтально расположенной трубе.
3. Запорный клапан, который устанавливают после счетчика. Он препятствует обратному движению воды. Если участок трубопровода вертикальный, с подачей вверх, клапан монтируют перед прибором.

Для монтажа узла требуются герметики: уплотнительная паста, силикон, пакля, фум-лента. Если переходят с металлической трубы на пластиковую, используют специальный фитинг и полиамидную нить.

Монтаж и подключение водомера

Узел намного легче сначала собрать, а затем подключить. На столе раскладывают детали, соединяют патрубками без герметизирующих материалов. Это необходимо, чтобы правильно расположить каждый элемент.

Схема монтажа водосчетчика является универсальной для большинства типов.

Их ориентируют таким образом:

• кран ручкой смотрит вверх;
• крыльчатка счетчика — вниз, лицевая сторона с циферблатом — вверх;
• отстойник фильтра — вниз;
• стрелка на водомере направлена по течению жидкости.

Запоминают, на каком витке резьбы элементы располагаются правильно. Раскручивают и собирают с уплотняющими материалами.

Монтируют в такой последовательности:

• кран;
• фильтр;
• счетчик;
• клапан.

Схема применяется на горизонтальных участках. Используется на вертикальных трубопроводах, если вода подается сверху. При направлении воды снизу клапан устанавливают перед водомером.

Перед монтажом узла измеряют его длину. Спускаются в колодец и готовят водопровод. Дальнейшие работы зависят от состояния трубопровода, материала, из которого изготовлен. Возможно, придется только обрезать трубы по размеру и соединить фитингами. В более сложных случаях нарезают резьбу, используют сварку, переходники.

Проверка работоспособности системы

Проверить легко, но требуется придерживаться последовательности действий, чтобы не повредить прибор. Сначала пускают воду в трубы, открыв основной запорный вентиль на магистрали

Затем осторожно понемногу откручивают кран перед счетчиком. Это необходимо, чтобы сильным напором воды не повредить механизм прибора

Если он заработал, нет протечек, можно обращаться к водоснабженцу для регистрации счетчика.
