Виды и категории
Канализационные станции классифицируются по нескольким признакам.
Тип установки
КНС могут иметь вертикальное и горизонтальное исполнение. Вторые часто оборудуются самовсасывающим насосом, который принудительно закачивает загрязнённые массы в корпус КНС и удаляет их после очистки. Иногда бак-резервуар может иметь на донной части дополнительный горизонтальный отсек. Такая конструкция способствует равномерному распределению илистых отложений на дне бака и увеличивает время его наполняемости.
Это, в свою очередь, позволяет производить очистку бака не так часто, что существенно экономит силы и средства.
Расположение
По размещению относительно поверхности земли КНС могут быть заглублены, частично заглублены и иметь наземное расположение. Наземные станции представлены мини-установками, расположенными в кухнях, ванных комнатах и туалетах. Заглубленные представляют собой традиционные модели с вкопанным в землю накопителем, а у частично заглубленных ёмкость, оборудованная датчиками, насосом и запорной арматурой находится в земле по горловину. Автоматическая система контроля и управления при этом выведена на поверхность.
Управление оборудованием
КНС оборудуются ручным, дистанционным и автоматическим управлением.
- При ручном способе включение модульного оборудования осуществляется в ручном режиме работниками станций, которые самостоятельно проверяют уровень нечистот в баке.
- При дистанционном управлении данные о состоянии системы и высоте уровня жидкости поступают на пульт управления. Осуществлять контроль над радиоуправляемой станцией очень удобно: оборудование не требует постоянного присутствия человека, и в случае неисправности оперативно сообщает о ней.
- Автоматическая система контроля является наиболее распространённой, и заключается в управлении станцией при помощи реле и датчиков, которые могут быть расположены как на корпусе станции, так и рядом на щитке.
Характер канализационных стоков
Сточные воды подразделяются на хозяйственно-бытовые, промышленные, ливневые и осадочные.
- Для промышленных отбросов баки и насосы должны быть изготовлены из материалов, обладающих повышенной стойкостью к воздействию химических агрессивных веществ и высоким температурам.
- Станции для отвода ливневых вод в канализацию оборудуются дополнительными системами очистки от песка и механического мусора, который могут принести дождевые потоки.
- КНС для осадочных стоков применяется на очистных сооружениях и оборудуются специализированными устройствами, обрабатывающими осадочные отложения.
Тип насосного оборудования
На КНС устанавливается три вида насосов.
Погружные насосы с напорной функцией требуют полного погружения в воду. Приборы имеют герметичный корпус, который изготавливается из высокопрочных, не подверженных коррозии материалов. Фекальные насосы эффективны и достаточно просты в использовании, их не нужно дополнительно фиксировать или оборудовать для них площадку. Прибор способен работать при низких температурах, а охлаждение его двигателя происходит естественным путём от окружающей жидкости.
Преимущества КНС
Установка. Экономия площади – вот основное преимущество при установке КНС. Пропадает необходимость сооружения габаритных железобетонных емкостей и вентиляционных объектов. К примеру, на сегодняшний день не требуется устанавливать станцию размером более 12 м. Достаточно установить современную КНС, которая будет равняться около 1,5 метров в диаметре.
Экономия энергии. КНС обеспечивает постоянный хороший напор. Электроэнергии она потребляет при этом в разы меньше.
Обслуживание. Техобслуживание КНС требуется не часто, а также требует минимальных затрат как денежных, так и трудовых. Если случается аварийная ситуация, то данные поступают диспетчеру. Это отменяет необходимость контроля над функционированием КНС.

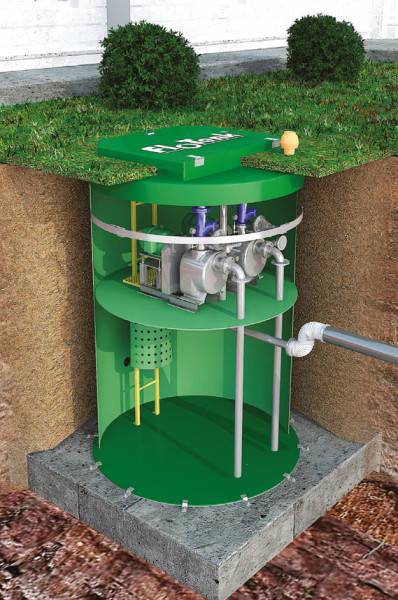

Принципы работы КНС
Сточные воды попадают в нижнюю часть насосной станции КНС по подводящему трубопроводу из септика. На дне нижней части системы размещено насосное оборудование. В процессе работы насосной станции все задвижки, находящиеся на трубопроводах, находятся в «открытом» положении. Каждый трубопровод оснащен обратным клапаном. Он не дает возможности сточной воде попадать обратно в насос.
Отсутствие неприятных запахов гарантирует герметичный закрывающийся люк. Он находится в верхней части канализационной насосной станции. Помимо этого, верхняя часть КНС (марок Альта и Helyx) снабжена вентиляционным патрубком, который производит воздухообмен.
Насосная станция КНС управляется посредством поплавковых датчиков. При их срабатывании включаются световые сигналы, которые находятся на пульте автоматического управления. Также возможен звонок на телефон или смс-оповещение.
Местоположение электронного пульта управления – техническое помещение здания либо металлический щит на стойках, находящийся на поверхности.
Производители КНС
- КНС Helyx
- КНС Альта
- КНС Оникс
- КНС Флотенк
Вопросы, решаемые при установке современной КНС:
- Экономится площади.
- Экономия электроэнергии.
- Автоматический режим работы станции.
Для того чтобы не нужно было спускаться на дно КНС Оникс во время ее обслуживания, она оснащена грузоподъемником.
Оборудование фирмы Grundfos, которое производится в Германии, используется в насосных станциях. Все насосы являются насосами погружного типа. Насосы от Grundfos опускаются в КНС по направляющим. Они соединяются с напорными трубами посредством патрубка, который устанавливается на дне КНС.
Как устроена насосная станция?
В любой станции присутствует такой обязательный элемент, как накопительный бак или гидроаккумулятор. Стоит сказать, что установка с накопительным баком является устаревшей конструкцией из-за наличия у неё большого количества недостатков. Прежде всего, бак имеет достаточно большую емкость. Помимо этого, для регулирования уровня воды и ее напора используется поплавок, обеспечивающий срабатывание датчика в случае падения уровня воды. В этом случае датчик подает сигнал на включение подкачки.
Главными минусами можно назвать следующие:
Подача воды в систему осуществляется естественным путем, из-за чего сила напора на выходе является недостаточной;
Из-за больших размеров агрегата не всегда можно найти подходящее место для его установки;
Процесс установки системы сопровождается определенными трудностями;
Для накопительного бака важно выделить место на самой станции, а это чревато дополнительными проблемами;
В случае выхода из строя датчика уровня воды происходит ее перелив через край бака.
Наибольшей надежностью и практичностью обладают установки, оснащенные гидроаккумулятором. Их популярность обусловлена небольшими габаритами и отсутствием сложностей в монтаже. В конструкции системы присутствуют реле, которое выполняет обязанности по регулированию предела давления окружающего воздуха.
За счет создания напора воды происходит его сжатие в гидроаккумуляторе. В момент, когда давление достигает требуемого предела, происходит автоматическое отключение насоса, в результате чего в кран поступает вода из бака. В случае снижения уровня повторно включается насос и продолжает работать до тех пор, пока опять не будет обеспечен нужный уровень воды.

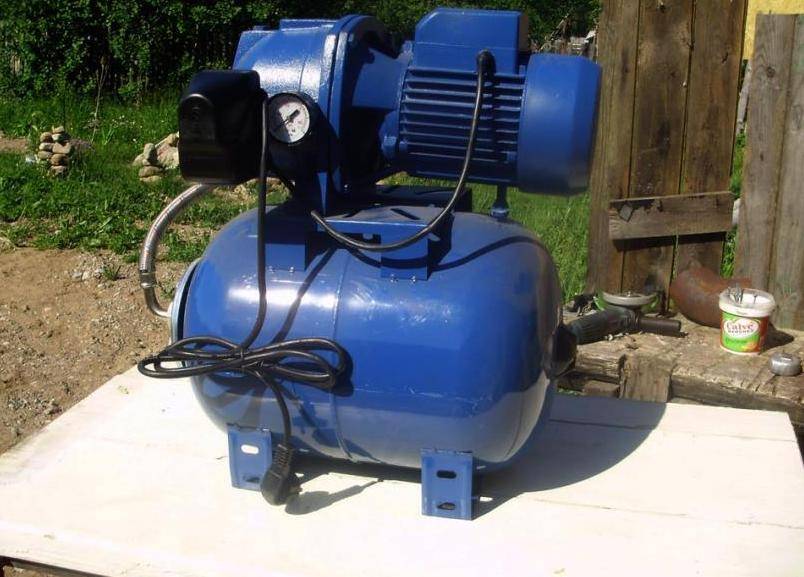

Краткий обзор моделей бытовых насосных станций
Безусловно, важнейшим критерием выбора насосного оборудования должен считаться рейтинг компании-производителя. Такую покупку нельзя назвать дешевой, она делается на несколько лет вперед, и отдавать деньги за никому не известное изделие с невнятными гарантийными обязательствами будет не совсем разумно.
Из отечественных брендов можно смело порекомендовать насосные станции компании «Джилекс» — они отлично адаптированы именно к российским условиям эксплуатации. Неплохой репутацией обладают установки марок «Вихрь» и «Зубр» — это тоже российские разработки, правда, преимущественно впускаемые на производственных мощностях соседнего Китая. Впрочем, китайскую сборку практикуют и очень многие европейские производители.
При выборе конкретного производителя никогда нелишним будет уточнить, как в данном регионе организовано сервисное обслуживание, есть ли специализированные центры, где можно будет получить техническую поддержку. Очень обидно будет, если приобретенная насосная станция в вашей местности будет считаться «экзотикой», и любую даже пустяковую запчасть придется заказывать откуда-то издалека.
| «Калибр СВД-410/2» | Станция водоснабжения отечественного производства. Чугунный корпус, без эжектора. Мощность – 410 Вт. Объем бака – всего 2 л, что существенно суживает сферу применения станции. Габариты 330×260×340 мм. Масса 12.3 кг. | 9 м, 35 м вод. ст., 30 л/мин. | 5350 руб. | |
| «Quattro Elementi Automatico 601» | Недорогая насосная станция среднего класса. Пластиковый корпус. Защита от «сухого хода» не предусмотрена. Встроенный манометр. Аккумулирующий бак на 20 литров. Мощность – 600 Вт. Масса – 12 кг. | 8 м, 35 м вод. ст., 2800 л/час | 6750 руб. | |
| «Джилекс Джамбо 60/35 П-24 4021» | Одна из наиболее популярных моделей российского производителя «Джилекс». Пластиковый корпус, встроенный манометр. Эжектор встроенный. Защиты от сухого хода нет, но предусмотрена возможность ее установки. Бак мембранный – 24 литра. Мощность насоса – 600 Вт. Габариты 540×280×530 мм. Масса – 12.7 кг. | 9 м, 35 м вод. ст., 60 л/мин. | 7700 руб. | |
| «Metabo HWW 3300/25 G» | Чугунный корпус. Встроенный манометр. Компактная компоновка станции. Удобные подставки для закрепления на основании. Бак – 24 литра. Защита от перегрева. Мощность – 900 Вт. Масса – 19 кг. | 8,5 м, 45 м вод. ст., 3300 л/час | 9500 руб. | |
| «Gardena 4000/5 Comfort ECO» | Современная насосная станция повышенной комфортности эксплуатации. Пластиковый корпус, низкий уровень шума. Удобная панель управления с переключателем режимов и манометром. Встроенный фильтр очистки воды. Бак – 24 литра. Масса – 13.7 кг. Защита от «сухого хода». Мощность двигателя – 850 Вт. | 8 м, 45 м вод. ст., 3500 л/час | 11900 руб. | |
| «Karcher BPP 4500/50 1.645-291» | Оригинальная модель, выполненная фирменном «кархеровском» стиле, с очень компактной компоновкой. Пластиковый корпус, интегрированный манометр. Дополнительные регулировки частоты включения станции. Аккумулирующий бак на 18 литров. Мощность – 1200 Вт. Габариты 495×283×550 мм, масса – 17 кг. | 8 м, 50 м вод. ст., 75 л/мин. | 11200 руб. | |
| «Marina APM100/25» | Насосная станция стационарной установки с внешним эжектором, позволяющая производить отбор воды со значительной глубины. Чугунный корпус. Мембранный бак – 25 литров. Мощность привода – 1100 Вт. Повышенный диаметр всасывающего и выходного патрубков (1¼ дюйма). Масса – 24 кг. | 25 м, 35 м вод. ст., 2400 л/час | 17700 руб. | |
| «Grundfos Hydrojet JP 5/60» | Автоматическая насосная станция со встроенным эжектором. Корпус и лопасти рабочего колеса – нержавеющая сталь. Объемный гидроаккумулирующий бак на 60 литров. Мощность – всего 775 Вт. Масса – 23.2 кг. | 8 м, 40 м вод. ст., 3000 л/час | 29700 руб. |
И в завершение публикации – полезная видео-информация, которая также поможет определиться с выбором насосной станции для дома:
Зачем и кому это нужно
Так что такое КНС? Уже из самого названия можно получить ответ — канализационные насосные станции предназначены для сбора и принудительной откачки стоков. Теперь выясним, где они необходимы.
Пример:
- Ваш частный дом стоит в низине, а сливная яма или канализационная магистраль находится далеко;
- Есть еще вариант небольшого кафе или офиса в подвальном помещении, ниже уровня канализационной линии.
Устройство и принцип работы
Во всех этих случаях вам необходима установка КНС. Схематично устройство любой канализационной станции выглядит примерно так:
- Обязательно есть герметично закрытая емкость, в которую самотеком поступают стоки;
- Когда эта емкость заполняется до определенного уровня, датчик запускает фекальный насос, который чаще всего оборудован измельчителем мусора;
- Переработанные таким образом фекальные воды под давлением отправляются в общую канализацию или сточную яму. А от того какие установлены насосы для КНС зависит, насколько далеко или высоко эта яма может находиться.
Схема работы КНС.
Виды станций
Если не вдаваться в тонкости, то весь спектр этого товара можно разделить на 3 направления:
- Персональные или бытовые аппараты — они представляют собой небольшой пластиковый ящик с датчиком наполнения, измельчителем, насосом и обратным клапаном. Эти станции разрабатывались для городских квартир и небольших офисов. Цена у них относительно небольшая от 12000 рублей;
- Полупрофессиональные КНС — эти агрегаты уже больше похожи на полноценную станцию. Если брать типовой проект, то туда идет пара насосов и целый каскад датчиков с управляющей аппаратурой. Объем резервуара стартует от 1м³. Такие станции вкапываются в грунт и зачастую предназначены для эксплуатации в частных домах;
- Промышленные или модульные КНС — это полностью автоматизированные комплексы, которые собираются из нескольких модулей, объемы и мощности могут быть разные, но о монтаже своими руками здесь и речи быть не может.
Станция с двумя дублирующими друг друга насосами гораздо надежней.
Пару слов о расчетах
Профессиональный расчет КНС дело сложное и заниматься этим самостоятельно я вам не рекомендую. Есть более простой выход:
- Считается, что при наличии в доме всех благ цивилизации расход воды в сутки на 1 человека составляет примерно 200 литров;
- Вам нужно сосчитать, сколько в доме живет людей, и прибавить к ним еще 1 человека (на случай гостей);
- Дальше промеряете трассу, то есть высоту, на которую нужно вытолкнуть воду и расстояние до сброса стоков в общий слив;
- После этого берете каталог моделей и выбираете КНС по своим данным.
Установка и обслуживание КНС
При подземной установке станции необходимо выкопать котлован и установить бетонную плиту толщиной 30 см. Резервуар крепится к основанию анкерами. Под корпус КНС насыпается песчаная подушка, после подключения трубопровода котлован плотно засыпается песком. Внутрь емкости опускают насосы и поплавки. Первые датчики наполняемости размещают на высоте 15 см от дна, а второй уровень – 150 см.
Обслуживание станции требует:
- Регулярного визуального осмотра запорной арматуры и насосов;
- При возникновении сбоев в работе оборудования его достают, промывают и осматривают. Если возникает серьезная поломка, ремонт выполняется специалистом.
- В процессе промывания корпуса резервуара и насоса нужно избегать попадания воды на приборы и панель управления.
- Улавливатель мусора при заполнении необходимо очищать.
- Во время осмотра заменяются изношенные детали, подтягивается ослабленный крепеж.
Не забудьте оценить статью:
Популярные марки
Наиболее популярные сегодня насосные станции водоснабжения для частного дома Джилекс Джамбо. Они имеют невысокие цены, качество — неплохое. Выпускаются с насосами из чугуна (буква «Ч» в маркировке), полипропилена (стоит «П»), и нержавейки («Н»). Еще в маркировке стоят цифры: «Джамбо 70-/50 П — 24. Расшифровывается это так: 70/50 — максимальный расход воды 70 литров в минуту (производительность), напор — 50 метров, П — корпус из полипропилена, а цифра 24 — объем гидроаккумулятора.
Насосные станции водоснабжения для частного дома Джилекс внешне похожи на агрегаты других производителей
Цена насосной станции для водоснабжения дома Джилекс стартует от 100$ (мини варианты с небольшой мощностью и для небольшого расхода в полипропиленовом корпусе). Самый дорогостоящий агрегат с корпусом из нержавейки стоит порядка 350$. Есть еще варианты со скважинным погружным насосом. Они могут поднимать воду с глубины до 30 метров, расход до 1100 литров в час. Такие установки стоят от 450-500$.
У насосных станциий Джилекс есть требования при установке: диаметр всасывающего трубопровода должен быть не меньше диаметра входного отверстия. Если же вода поднимается с глубины большей 4 метров и при этом от источника воды до дома расстояние больше 20 метров, диаметр трубы, опускаемой с колодец или скважину должен быть больше диаметра входного отверстия. Это нужно учесть при монтаже системы и обвязке насосной станции.
Отзывы о ДЖИЛЕКС ДЖАМБО 60/35П-24 (в пластиковом корпусе, стоимость 130$) вы можете увидеть на фото ниже. Это часть впечатлений, оставленных владельцами на торгующем сайте.
Отзывы о насосной станции для воды ДЖИЛЕКС ДЖАМБО 60/35П-24 (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)
Хорошо работают при водоснабжении дома насосные станции Grundfos (Грундфос). Их корпус сделан из хромированной стали, гидроаккумуляторы на 24 и 50 литров. Работают тихо и надежно, обеспечивают стабильное давление в системе. Единственный недостаток: на рынок России не поставляются запчасти. Если, вдруг, что-то сломалось, «родных» элементов вы не найдете. Но сказать нужно, что агрегаты ломаются нечасто.
Цены на насосные станции с поверхностными насосами стартуют от 250$ (мощность 0,85 кВт, глубина всасывания до 8 м, производительность до 3600 литров/час, высота 47 м). Более производительный агрегат (4500 литров/час с большей мощностью 1,5кВт) того же класса стоит в два раза дороже — примерно 500$. Отзывы о работе представлены в формате фото, которое сделано на сайте одного из магазинов.
Отзывы о насосных станциях Grundfos для водоснабжение дома или дачи (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)
Серия насосных станций Grundfos с корпусами насосов из нержавейки имеет большую стоимость, но они также имеют защиту от холостого хода, перегрева, охлаждение — водяное. Цены на эти установки — от 450$. Модификации со скважинными насосами еще более дорогие — от 1200 $.
Неплохо зарекомендовали себя насосные станции водоснабжения для дома Wilo (Вило). Это более серьезная техника для обеспечения большого расхода: на каждой из станций может стоять до четырех нормально всасывающих насосов. Корпус сделан из оцинкованной стали, соединительные патрубки — из нержавеющей стали. Управление — программируемый процессор, сенсорная панель управления. Производительность насосов регулируется плавно, что позволяет обеспечить стабильное давление в системе. Оборудование солидное, но и цены тоже — порядка 1000-1300$.
Насосные станции Wilo подходят для водоснабжения большого дома со значительным расходом. Это оборудование относится к классу профессиональных
Как сделать автономное водоснабжение в доме, подключенном к централизованному водопроводу, при плохом давлении или обеспечить себя на постоянной основе при почасовой подаче воды, смотрите в следующем видео. И все это при помощи насосной станции и емкости для хранения воды.
Общие сведения
В данном случае речь идет об отводе загрязненных сточных вод. Данный вопрос всегда должен решаться еще на стадии проектирования любого дома. Вам повезет, если недалеко будет проходить коллектор центральной канализации или если у вас есть возможность установить септик.
В противном случае вам понадобится канализационная насосная станция (КНС), которая даст возможность перекачивать грязную воду до очистных сооружений, расположенных поблизости, или в магистральную дренажную систему.
Ниже в статье мы расскажем:
- об ее устройстве;
- о принципе работы оборудования;
- о разновидностях КНС.
Устройство
Станция по своей сути – герметичная сливная яма, которая оборудована одним или несколькими насосами. С их помощью и происходит транспортирование сточных вод в нужное направление. Давайте выделим основные элементы оборудования:
| Накопительный бак |
|
| Фекальный насос | Производят монтаж двух агрегатов:
Их задача – поднимать сточные воды на нужный уровень, а не создавать давление в системе. После этого они идут дальше самотеком. |
| Система трубопроводов |
|
| Поплавочные выключатели | Инструкция рекомендует устанавливать три или четыре поплавка, чтобы организовать полный контроль над системой в случае выхода из строя какого-нибудь. Они предназначены для автоматического включения и выключения насоса в системе.Их работа организована следующим образом:
Если же главный насос не включился, 3-й и 4-и поплавки запускают в работу резервный агрегат. |

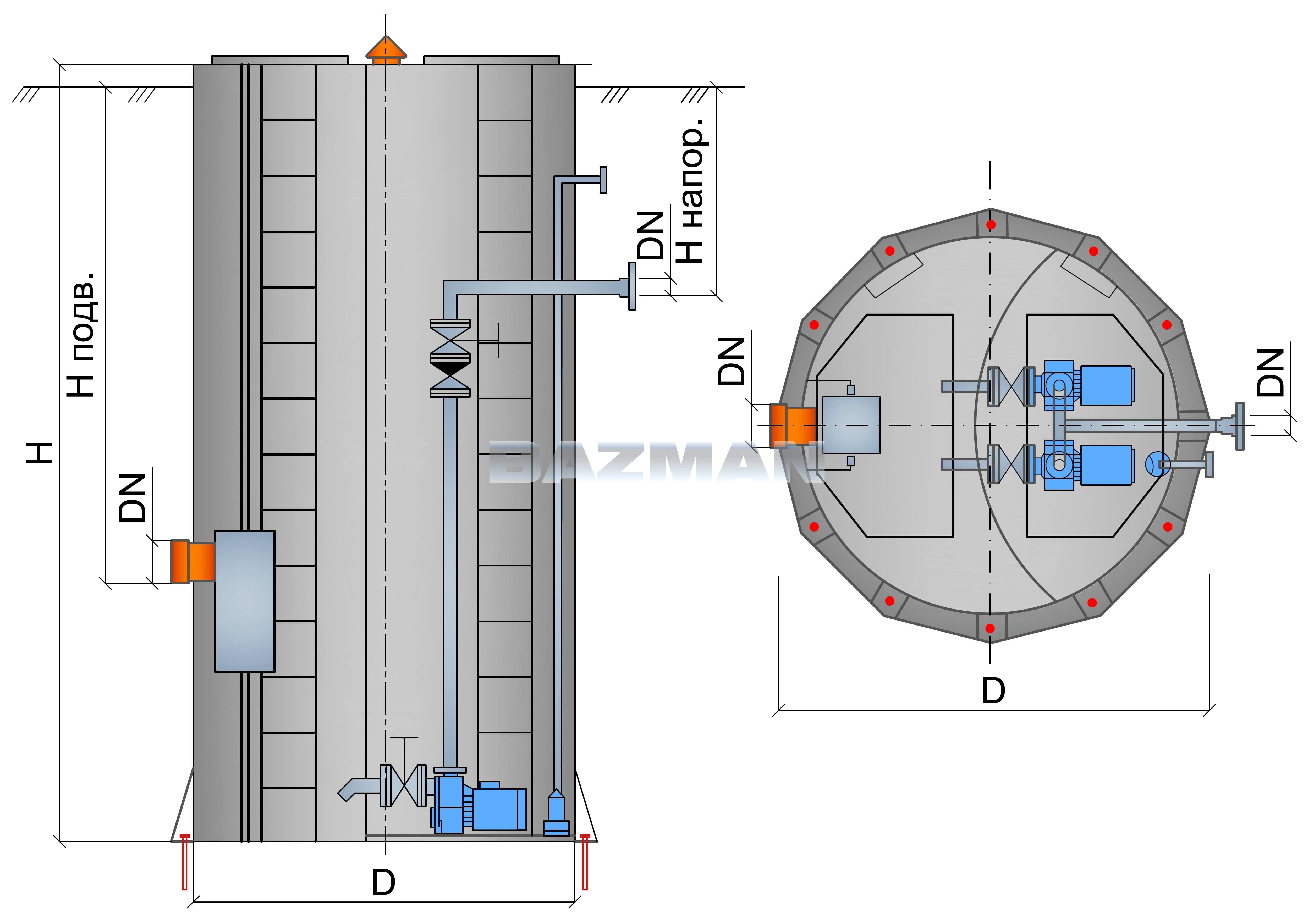

Перед вами схема или чертежи канализационных насосных станций стандартного типа
Также такие бытовые КНС оборудованы:
- лестницей для облегчения их обслуживания;
- крышкой с ревизионными и смотровыми отверстиями;
- электрощитовой, предназначенной контролировать подачу электрической энергии к станции.
Дополнительные рекомендации:
Уделите особое внимание насосам для КНС. Обычно они погружного типа и устанавливаются на цепях ли вертикальных направляющих. Это дает возможность быстро и легко производить замену агрегатов в случае поломки
Это дает возможность быстро и легко производить замену агрегатов в случае поломки.
Вентиляция – также является важной составляющей системы. Ее монтируют на крышке, и она состоит из двух выходящих из нее патрубков:
Ее монтируют на крышке, и она состоит из двух выходящих из нее патрубков:
- один – для притока свежего воздуха в станцию;
- второй – для удаления загрязненного.
В дорогих КНС последний оснащают системой фильтрации.
Насосная станция с измельчителем
Виды КНС
Сегодня производители предлагают два основных вида такого оборудования – для бытовых и промышленных нужд. Ко вторым относят огромные станции, которые предназначены для сбора сточных вод с большого количества жилых домов. В данной статье мы их не рассматриваем, а больше времени посвятим мини-канализационным насосным станция.
Наружные канализационные насосные станции для частного дома средней мощности
Они также могут быть двух видов, для работы:
- с одним сантехническим прибором (к примеру, унитазом);
- с несколькими санузлами.
Мини-КНС для санузла
Где лучше устанавливать
Если план дома предусматривает размещение санузлов ниже уровня первого этажа и там невозможно осуществлять самотек сточных вод, вам нужно установить мини-КНС прямо внутри санузла. Обычно – между выводом унитаза и канализацией. Такой тип оборудования является также и измельчителем бытовых отходов, а для ее подключения не нужны канализационные трубы большого диаметра. Устройства имеют выходное отверстие до Ø40 мм или, что чаще всего Ø32 мм.
Небольшие канализационные насосные станции для дачи
Когда же от дома до канализационного коллектора достаточно большое расстояние, вам потребуется типовой проект канализационной насосной станции, для ее установки за пределами дома. Она будет представлять собой полноценную КНС, но только в миниатюре.
Особое внимание при ее выборе следует обратить на емкость накопительного бака, которая должна соответствовать расходу воды за 24 часа деленному на 4. Так вы можете экономнее расходовать энергию для работы оборудования
Устройство и принцип работы КНС
Устройство современных КНС следует рассматривать в двух основных вариантах:
- сололифт;
- канализационная станция для дома или коттеджа.
Принципиальных различий между этими устройствами нет. Но сололифты являются единым готовым оборудованием, которое можно купить в интернете и самостоятельно подключить, а канализационные станции формируются из отдельно продающихся частей под конкретный проект внешней канализации.
Компактные мини-станции
Портативные КНС типа «Сололифт» имеют компактный вид и устанавливаются вблизи сантехнического оборудования. Его устанавливают либо в подвале дома, либо в самом санузле.
Сололифт обеспечивает отведение канализационных стоков по мере их поступления в корпус устройства (+)
Основными конструкционными узлами сололифта являются:
- герметичный корпус с патрубками и отверстиями;
- двигатель;
- крыльчатка с режущей кромкой;
- автоматика.
При поступлении воды в устройство срабатывает автоматика и включается двигатель. В результате происходит перекачивание жидкости из внутреннего резервуара в напорную трубу. Крыльчатка дополнительно измельчает крупные фрагменты для эффективного отведения взвешенных частиц и предупреждения засора.
При подключении к мини-КНС с помощью тройников большого количества канализационных подводов необходимо учитывать, что производительности насоса может не хватить для перекачки поступающей жидкости (+)
Корпус сололифта может иметь 2-5 отверстий для подключения сантехнических приборов. Сверху устройства располагается воздушный клапан, который обеспечивает подсос воздуха извне при работе насоса. Это предотвращает срыв гидрозатвора в сифонах домашнего оборудования.
Производительность портативного мини-КНС стандартна и теоретически рассчитывается, исходя из количества подводящих труб. После покупки оборудования достаточно подключить напорный шланг и канализационные трубы к корпусу солофита, а потом включить его в розетку.
КНС для загородного дома
Насосная станция для частого дома обычно имеет внушительные размеры и вкапывается в землю. Готовых конструкционных решений такого типа в интернете найти не удастся, а для определения ориентировочной стоимости оборудования необходимо созваниваться с менеджерами магазинов или оставлять заявку на сайтах продавцов.
Более долговечными являются емкости из стекловолокна и пластика. Они не требуют какого-либо ухода и прослужат минимум 50 лет. Станция представляет собой загерметизированную емкость с насосами внутри.
Основными элементами КНС для дома являются:
- Накопительный бак из пластика, стекловолокна, бетона или металла объемом в несколько кубометров.
- Фекальный насос. В ежедневно работающих станциях ставят два насоса: рабочий и резервный, задача которых состоит в подъеме сточных вод на определенный уровень для дальнейшего их продвижения по трубам самотеком.
- Система самотечных водопроводов (подводящих и напорных отводящих), объединяющих внутреннюю канализацию, КНС и последующий коллектор. Система снабжена задвижками и обратным клапаном, который позволяют жидкости течь только в одном направлении.
- Автоматика с поплавковыми выключателями. Рекомендуется установка одновременно 3-4 поплавков, каждый из которых способен включать насос. Стоят они недорого, поэтому экономить на них не стоит.
Крупные домашние КНС имеют принцип работы, несколько отличающийся от сололифта. Резервуар для стоков закапывается в землю и подсоединяется к сливной трубе внутренней канализации. При достижении уровнем канализационных сточных вод установленного регулировкой уровня, поплавковый механизм замыкает сеть и включает насос.
Перекачка воды останавливается лишь при достижении поплавком уровня, гораздо ниже того, который привел к его включению. Такая схема позволяет реже включать насосное оборудование, снижая эксплуатационные нагрузки.
Дополнительные поплавки предназначаются для включения резервного насоса. Уровень воды для их запуска устанавливается немного выше, чем для основного насоса.
Это позволяет перестраховываться и включать резервное оборудование только в случае неисправности основного.
Дополнительно КНС могут оснащаться такими устройствами:
- расходометр;
- решетчатые емкости для фильтрации крупного мусора;
- шкафы управления и регулировки;
- лестница для спуска в емкость;
- вихревой регулятор потока;
- сорбционные фильтры.
Выбор набора оборудования необходимо проводить только под контролем специалистов. Это позволит подобрать комплектующие элементы с максимально соответствующими друг другу характеристиками и продуктивностью.
Расчет объема КНС
Такие работы лучше доверить профессионалам, так как от их точности будет зависеть нормальное функционирование канализационной системы. Но вам, как владельцу дома, все же стоит знать, какие параметры используют для правильного расчета.
Производительность канализации
Производительность или пропускная способность. Такой расчет зависит от того, сколько людей проживает в доме, а значит, производится стоков. Для этого можно использовать усредненные данные. К примеру, больше всего израсходует воды один человек, если в его доме быстродействующий газовый водонагреватель или подведено централизованное горячее водоснабжение – такая цифра равняется 250 литрам в сутки. Меньше всего при использовании воды из колонки без подведения ее к дому – всего 40 л, но в таком случае, скорее всего, оборудовать КНС не будут.
Основываясь на таких данных, происходит выбор емкости и мощности насоса. Объясним на примере. У нас есть семья из троих человек, которые проживают в доме с газовым водонагревателем. Согласно с усредненными данными, каждый из членов семьи будет использовать 225 литров в сутки. Общий объем за 24 час составит 675 л (225 л х 3 чел. = 675 л). Согласно с расчетными данными, следует узнать залповый сброс, а он составляет 1/3 от суточного объема – это 225 л за 15 мин. При таких экстремальных условиях насос в системе обязан успевать перекачивать весь объем при условии, что вода будет постоянно поступать. Причем он должен успеть это сделать до перелива. Для нашей семьи мощность насоса должна составлять 900 литров за час (225 л/15 мин.) х 60 мин. = 900 л за час или 0,9 м³/ч.
Но производители не гоняться за граничными показателями и устанавливают на своих агрегатах насосы с запасом мощности.
Выпускная магистраль
Она является важным показателем при расчете КНС. Для этого нужно знать высоту водяного столба. Она, в свою очередь, имеется в технических характеристиках насосной станции, указывает максимально возможную высоту водяного столба. Также на выбор будет влиять число повторных узлов и угол уклона трубопровода. В случае с бытовыми канализационными системами этот показатель должен быть не больше 10 метров.
Рекомендовано к прочтению: Как установить обратный клапан на канализацию?
подготовка КНС к установке
Как правильно выбрать насосную станцию
Насосные станции обыкновенного типа могут выкачивать стоки с глубины восьми метров. Но, современные технологии позволяют устанавливать устройства, водозабор которых осуществляется с 30-ти метров
Этот параметр наиболее важен и на него в первую очередь следует обратить внимание при покупке
Следующим важным параметром является материал, из которого изготавливается ёмкость. Многие пользователи отдают предпочтение металлическим резервуарам, но можно остановиться и на пластике. Многие производители данных устройств используют экологически чистые примеси, которые позволяют сделать пластик прочным и долговечным.
При покупке КНС нельзя забывать про мощность насосов, но для этого необходимо иметь следующие данные:
- Общая протяжённость трубопровода, по которому стоки будут поступать в септик или ЛОС.
- Приблизительное количество сточных вод за одни сутки.
Недостаточная мощность насосной станции не обеспечит правильной работы. Насосы будут работать постоянно. Также не стоит брать слишком мощные устройства, так как это приведёт к перерасходу электроэнергии.
Критерии выбора насоса для канализации
В зависимости от конкретных целей использования оборудования подбирается разновидность конструкции насосов.
При выборе подходящего устройства нужно учитывать такие критерии:
- Мощность насоса, которая определяет скорость выкачки отработанной жидкости из септика. При выборе необходимо учитывать объем выгребной ямы;
- Максимальная интенсивность напора. Эта характеристика определяет возможную высоту подъема отработанной жидкости. Если выгребная яма глубокая, мощность напора должна быть соответствующей;
- Материал, используемый для изготовления корпуса. Корпус устройства должен создаваться из достаточно устойчивых элементов, с минимальной вероятностью возникновения повреждений во время работы. К наиболее распространенным материалам для изготовления корпуса насосов относятся чугун, металл, либо обычный пластик.
Если учитывать все вышеперечисленные характеристики во время выбора подходящего насоса, проблем с эксплуатацией не должно возникнуть. Загрязнение из септика можно будет удалить без особых трудностей.
Заключение
Владельцы частных домов решают проблему обеспечения водой несколько иначе, нежели собственники городских квартир. Имея в доме насосную станцию, они могут всегда пользоваться водой в необходимом количестве, подключив ее к скважине. Однако для этого нужно правильно выполнить установку насосной станции в частном доме своими руками. Сам по себе процесс ее установки представляется не таким и сложным, однако здесь имеются определенные нюансы, о которых чаще всего не догадываются многие владельцы. Поэтому нужно очень тщательно подойти к изучению основных моментов технологии монтажа станции, выполнив при этом предварительные расчеты.
