Обзор моделей поверхностного насоса Джамбо

Преимущества и недостатки поверхностных насосов

К достоинствам оборудования данного типа можно отнести:

• небольшой вес и габариты;
• легкий монтаж, который можно выполнить своими руками;
• безопасность в эксплуатации, так как кабель электропитания не соприкасается с жидкостью;
• длительная работа, особенно это касается поверхностного насоса с защитой от сухого хода;
• достаточно высокий КПД для обеспечения водой всех потребностей.

К недостаткам относится:

• чувствительность к твердым включениям;
• высокий уровень шума;
• ограниченная глубина источника;
• необходимость в дополнительных действиях – заполнении системы водой перед включением.

Подобрать насос можно импортный или отечественный, в зависимости от возможностей бюджета и целей эксплуатации.

↑ Циркуляционные поверхностные установки для подъёма воды

Основное предназначение поверхностных насосов – использование агрегатов для подъёма воды из колодца либо осушения резервуара, в котором грязная вода. К популярным моделям для этих целей относятся циркуляционные насосы. В основном их устанавливают в отопительные системы. Насосы повышают скорость, с которой распространяется вода, таким образом, ускоряя процесс обогрева помещений. Такие агрегаты снижают уровень инерционности отопительной системы и позволяют сэкономить достаточное количество денежных средств благодаря тому, что происходит снижение потребляемого для сжигания топлива.

Grundfos UPS 25-40 180

Довольно хороший по своим техническим характеристикам насос. Вес агрегата 2,5 кг. Это позволяет его без труда транспортировать и устанавливать. Агрегат обычно применяют для труб, диаметр которых составляет 1,5 дюйма. Именно такие трубы чаще всего устанавливаются в системах отопления. Отметим, что насос оснащен хорошей пропускной способностью – 4 м3 в час, максимальный уровень напора составляет 4 метра.Если это небольшая по размеру квартира или одноэтажный дом, насос можно использовать для чистой воды с температурой от + 2 до +110 градусов.

Положительные характеристики:

• незначительный вес;
• долгий срок эксплуатации;
• незначительный шум;
• экономный;
• небольшие параметры;
• хороший уровень производительности.

ВИХРЬ ЦН-25-4

В данной разновидности насоса имеется «мокрый» ротор. В его производстве использовали высококачественные и устойчивые к воздействию ржавчины материалы, что улучшает эффективность в процессе работы. Выходящее отверстие имеет диаметр резьбы 1,5 дюйма.

Насос может спокойно функционировать при значении температуры воды до +110 градусов. Если произойдет так, что отопительная система замёрзнет, то насос совершенно не повредится, даже при температуре в минус 10 градусов.

Этим и подтверждается его заслуженное место в нашем рейтинге лучших поверхностных насосов. Также стоит отметить, что масса такого агрегата составляет от 3 килограмм, что характеризует его с положительной стороны.

Главные преимущества:

• работает практически бесшумно;
• небольшой размер агрегата;
• доступная цена;
• в процессе изготовления сборки использовались исключительно качественные материалы.

Недостаток:

не все модели были качественно собраны.

Grundfos UPS 25-60 180

Если вы собираетесь приобрести хороший поверхностный агрегат для дома с высокими потолками, то рекомендуем купить именно эту модель. Уровень подъема воды – 6 м. Кроме того, производительность – 4,35 м3 в час. Работает с жидкостью при температуре от + 2 до +110 градусов.

В этом насосе установлен «мокрый» ротор, благодаря которому у агрегата хорошая производительность и достаточно высокий уровень надёжности. Такой циркуляционный насос весит всего 2,60 килограммов.

Главные преимущества:

• осуществляет работу почти бесшумно;
• приемлемая цена;
• небольшие параметры и вес;
• хороший уровень напора.

Недостаток:

наличие сильного уровня вибрации в процессе работы у некоторых моделей.

Монтаж и эксплуатация

Схема установки

Правильная установка насосного оборудования обеспечивает его полноценную работу без сбоев и поломок

Поэтому в ходе монтажных работ важно предусмотреть следующее:

• Насос желательно устанавливать на специально подготовленную антивибрационную ровную площадку. Это снизит уровень шума работающего оборудования.
• Если помпа будет эксплуатироваться и зимой, нужно устраивать специальный утепленный кессон под неё. Иначе система промерзнет. Также нужно утеплять трубы водопровода от источника до насоса и к дому. Можно монтировать насосную станцию в подвале коттеджа при условии, что он отапливается.
• Если помпа будет крепиться на кронштейны к стене, под них также желательно уложить резиновые прокладки, чтобы вибрация агрегата не нарушала целостность стен.

В остальном монтаж насоса выглядит таким образом:

• От зеркала воды плюс нужное количество метров вглубь отмеряют отрезок трубы, который дотянется до входного отверстия помпы.
• На тот конец тубы, который будет погружен в перекачиваемую среду, надевают фильтр грубой очистки. Он защитит рабочую камеру агрегата от попадания мусора.
• На входное отверстие насоса монтируют обратный клапан и потом соединяют его со вторым концом трубы. Все стыки прокладывают ФУМ-лентой для лучшей герметизации.
• Другой отрезок трубы тянут от гидроаккумулятооа к центральной магистрали.
• После того как станция полностью собрана, её нужно заполнить водой (бак в том числе). Запускать насос вхолостую запрещено.
• Перед включением оборудования регулируют давление в системе. Оно должно равняться 2,6-3 атм. При таких показателях насос будет самостоятельно включаться и отключаться.
• Как только все оборудование настроено, его можно запускать от сети.

Поверхностный насос для скважины 30 метров

С ростом глубины увеличивается напор, поэтому для статического уровня 30 м. понадобится насос мощнее, нежели DP-100.

Максимальная высота всасывания составляет 40 метров, что гарантирует определенный запас мощности для подъема воды с глубины 30 метров.

Производитель LEO выпускает для глубоких скважин насосы нового типа с гибким валом.

Его устанавливают на устье скважины. Гибкий вал выпускают длиной 25, 45 метров — глубина с которой можно откачивать воду. Этот тип насосов больше относится к полупогружным нежели к поверхностным. Их монтируют на эксплуатационную колонну диаметром 50 мм. Может стать альтернативой ручному насосу.

Гидравлическая часть состоит из 2-шлангов, вставленных один в другой. Внутрь пропущен гибкий вал, соединенный с головкой насоса винтового типа.

Несмотря на небольшие размеры, максимальная производительность составляет 1,8 м3//ч, а напор — 90 метров. Шланг опускают в скважину на заданную глубину, соединяют гибкий вал с валом редуктора электродвигателя. Достоинство насоса состоит в том, что электродвигатель находится наверху. В случае засорения насоса отсоединяют гибкий вал, вытаскивают шланг, промывают.

3 Makita PF1010

С японским брендом Макита знакомы все. Он выпускает огромный ассортимент инструментов и оборудования, в том числе поверхностные насосы и устройства, работающие в дренаже. Главное преимущество всей техники данного бренда и в том числе этого насоса – высокая надежность и качество сборки. Как отмечают реальные пользователи в своих отзывах, устройство работает беспрекословно и не требует ремонта в течение долгого времени. Изготовлен он максимально качественно, а что же с техническими характеристиками?

Первое что бросается в глаза – компактный размер. Оборудование маленькое и весит всего пять килограмм, несмотря на это, оно способно поднимать грязную воду со скважины глубиной до 5 метров, а максимальная производительность составляет 14 с половиной кубометров в час. Это довольно много, особенно учитывая сравнительно низкий уровень энергопотребления, который составляет всего 1 киловатт. Для обычных поверхностных насосов это очень много, но для устройств, работающих в канализации вполне допустимо, особенно учитывая высокую пропускную способность.

Правила монтажа

Как и все насосные станции, агрегаты марки Джилекс Джамбо надо устанавливать только в утепленных помещениях, потому что это оборудование может работать при температуре не ниже +1С, но не выше +30С. Самое простое решение – подвал дома. Но все будет зависеть от модели используемого агрегата. К примеру, все тот же прибор марки Джамбо 70/50 – это очень шумная установка, поэтому ее лучше устанавливать в подсобном помещении или внутри кессона. Маломощные модели можно монтировать в подвале.

Правильная установка

И основное требование именно к монтажу – это ровная и прочная поверхность. И хотя в насосных станциях Джилекс используются центробежные приборы, они все равно вибрируют

Поэтому очень важно установить агрегат ровно и хорошо его закрепить

И последнее. Все насосные установки от компании Джилекс – это недорогие модели, которые по карману любому жителю загородных участков. К тому же все оборудование адаптировано под российские условия эксплуатации, особенно это относится к падению напряжения в питающей сети. Так что Джилекс выдержит все.

Как устроена насосная станция?

Для организации автономного водоснабжения дома из колодца или скважины стоит приобрести дополнительные элементы и объединить их в полноценную насосную станцию.

Помимо насоса понадобится гидробак, а также реле давления. Это реле включает и отключает насос, в зависимости от того, опустошен или заполнен гидробак.

Схема демонстрирует подробный порядок водоснабжения частного дома из колодца с помощью поверхностного насоса в составе насосной станции (+)

В результате, в доме всегда будет в наличии некоторый запас воды, а работа насоса вхолостую полностью исключается. Это значительно продлевает ресурс его работы. Кроме того, наличие гидробака компенсирует возможные гидроудары, что положительно сказывается на состоянии водопровода в целом.

Дополнительно рекомендуется также приобрести манометр (если гидробак им не укомплектован). Разумеется, можно приобрести насосную станцию, укомплектованую всеми необходимыми компонентами.

Порядок установки станции промышленного производства и собранной самостоятельно не слишком различаются.

Поверхностные насосы часто используют в составе насосной станции вместе с гидроаккумулятором и реле давления, которое авоматизирует работу этого комплекса устройств

Гидроаккумулятор или гидробак представляет собой емкость, снабженную специальной резиновой мембраной. По мере заполнения бака эта мембрана растягивается, а при его опустошении — сжимается. Такое устройство считается высокоэффективным для автономного водоснабжения.

1 WATERSTRY WFM 7-8

Грязная вода – не самая сложная задача для дренажных и поверхностных насосов. С ней вполне справляются фильтры различной степени очистки. Канализационный насос сталкивается с куда более сложной задачей, и данная модель оснащена помимо фильтров измельчителем. То есть на выходе получается просто грязная вода, которая и уходит в яму или канализационную сеть.

Данная модель является погружной, то есть устанавливается непосредственно на дно колодца или септика, и все бы хорошо, если бы не ряд отрицательных отзывов пользователей. Дело в том, что детали механизма изготовлены из пластика. Прочного, но все же пластика, а он очень плохо справляется с твердыми вкраплениями. Например, с бумагой или илистыми отложениями устройство справится без труда, а например, ветки, случайно попавшие в дренаж, могут нанести серьезный ущерб механизмам. Проще говоря, данную модель лучше не использовать в открытых колодцах и септиках, а также избегать установки в бассейны, даже, несмотря на то, что производитель утверждает обратное.

Выбор насоса и места для установки

Производительность. Для полива сада вполне хватит насоса с эффективностью около куба в час, а вот для системы водобеспечения дома потребуется сделать расчеты, учитывая число проживающих в нем и количества точек водозабора. Семье из четырех человек нужно приобретать насос с показателем не менее трех кубов в час

Глубина подачи воды Принимается во внимание протяженность труб, их расположение по вертикали либо по горизонтали, размер источника водоснабжения. Напор водного потока на самой последней точке водозабора, расположенной максимально далеко от помпы

Значение должно быть достаточно большим Показатель давления, как правило, указан в сопроводительной документации к оборудованию и измеряется в атмосферах, барах. Найти значение можно, суммировав все дистанционные отрезки, которое будет проходить жидкость. Каждые 10 м происходит снижение на одну атмосферу. Напряжение в электрической сети

Этот показатель также имеет немаловажное значение, поскольку он оказывает влияние на работоспособность насосной станции. При падении напряжения у помпы просто не хватит мощности, чтобы обеспечить необходимым объемом воды весь дом

Поверхностный насос, кроме водообеспечения коттеджа, также может применяться для полива огорода, сада или чтобы откачивать воду из подвального помещения, что актуально для территорий, где нередко происходят весенние подтопления. Для обустройства автономной системы водообеспечения нужно приобретать помпу с большей мощностью, чем для обычного полива теплицы.

Установка поверхностных насосов всегда осуществляется на суше, поскольку не допускается попадания влаги в корпус прибора. В идеале электронасос нужно располагать по возможности максимально близко к источнику водоснабжения. Запрещается монтаж в помещении с высокой концентрацией влаги, низкой температурой, плохой вентиляцией и открытом для атмосферных проявлений.

Чтобы смонтировать агрегат, рядом со скважиной возводят небольшие строения либо обустраивают в грунте кессоны – утепленные сооружения из бетона, пластика, либо металла. Установка последних производится ниже точки промерзания земли.

Если колодец из бетонных колец большого размера является точкой водозабора, можно установить насос прямо в нем. В земляных работах нет необходимости, потребуется прочный плот небольшой величины, но чтобы он выдерживал массу закрепленного на нем насоса. Конструкцию опускают прямо на водную поверхность. Минусом этого способа является то, что напорное устройство придется периодические доставать для регулировки давления.

Выбираем насос для частного дома

Отправляясь в магазин за насосом, вам нужно знать, какими характеристиками он должен обладать. А также определиться с маркой оборудования, выбрать производителя, у которого вас устроит и качество продукции, и её цена.

Характеристики

Основными параметрами для выбора насоса, кроме его мощности, высоты всасывания и качества воды, являются производительность и напор:

• Требуемую производительность определяют, исходя из необходимого потребления воды в единицу времени.
• В каждом регионе существуют свои нормы водопотребления, которые обычно колеблются от 200 до 400 литров на человека в сутки.
• Но это актуально для тех, кто живет в городских квартирах с централизованной подачей воды. Собираясь покупать насос, лучше произвести более точные расчеты, сложив расход воды из всех имеющихся водоразборных точек в секунду или в час.

Таблица для расчета водопотребления

• Напорные характеристики насоса должны быть такими, чтобы не только поднять воду на поверхность, но и доставить её по трубам к месту подачи, поднять до самой высокой водоразборной точки и дать на выходе нормальное давление.
• Инструкция по определению требуемого напора включает в себя формулы, учитывающие потери давления на горизонтальных участках и потери на трение в трубопроводе.

Но можно использовать простую формулу для вычисления ориентировочного напора:

Рисунок для определения напора

Здесь В1 и В2 – это расстояния по горизонтали от источника до ввода в дом, и от ввода до насоса, находящегося в доме, умноженные на 10% (средние потери на трение). А 20 м – это нормативный напор на выходе из крана.

Модельный ряд насосных станций Джамбо

Джилекс Джамбо 60-35-П24

Все агрегаты данной марки различаются мощностью и способностью подачи воды с определенной глубины в вертикальном и  горизонтальном направлении. Рассмотрим наиболее популярные варианты станций.

Стоит обратить внимание на маркировку, например НС Джамбо 60/35 Ч-24:

1. НС – насосная станция.
2. 60 – максимальный уровень подачи воды, то есть — 60 литров за минуту.
3. 35 – максимальный напор столба воды, то есть —  станция может доставить воду на расстояние 35 метров.
4. Ч – чугун, материал корпуса насоса (см. выше).
5. 24 – объем наполнительного бака в литрах, в данном случае 24 литра.

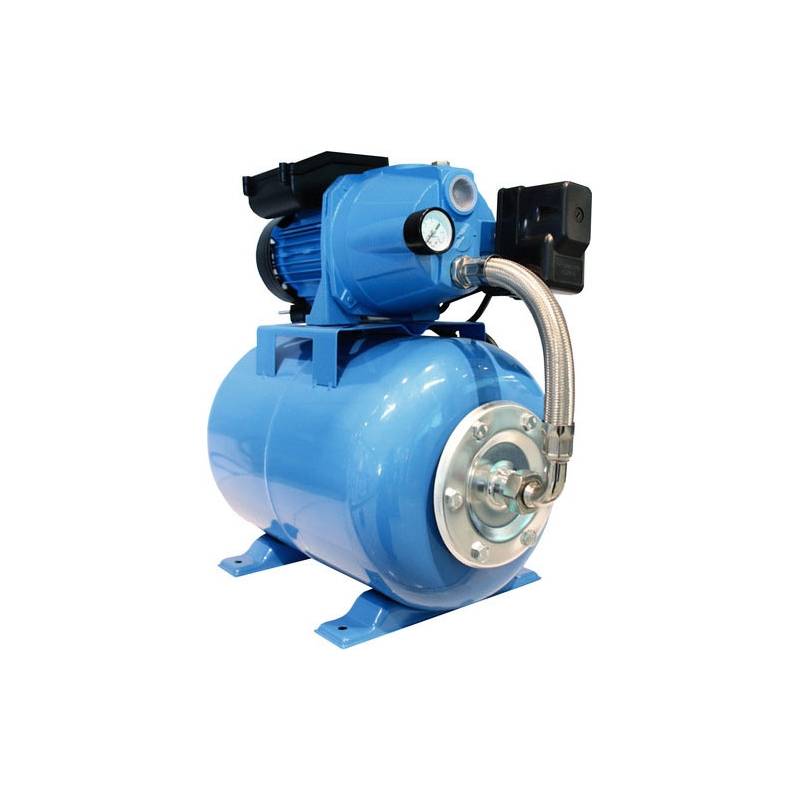

НС Джамбо 60/35

Данный агрегат является автоматической насосной станцией, которая предназначена для организации локального водоснабжения в частных домах и дачах с постоянным давлением. С ее помощью можно осуществлять перекачку воды и полив приусадебного участка. Основные характеристики приведены выше, поэтому остановимся на других особенностях данной модели.

Насосная станция Джамбо 60-35

Устройство способно выкачивать воду из источника  глубиной до 9 метров, при этом температура жидкости должна быть в пределах от +1 до +50 . Мощность агрегата составляет 600 ватт.

Преимуществами данной модели являются:

• Автоматическая система управления давлением воды.
• Бесперебойная система водоснабжения.
• Небольшой уровень потребления электроэнергии из-за невысокой мощности.
• Защитное устройство при перегреве двигателя насоса.
• Надежность и долговечность.
• Небольшая цена – около 6 тысяч рублей.

Основная область применения станции Джамбо 60/35 – водоснабжение в частных домах или дачах из источника не глубже девяти метров.

Станция Джамбо 70/50

Бытовая насосная станция Джамбо 70 50 используется для организации водоснабжения в жилых домах, коттеджах и дачах. Мощность насоса составляет 1100 ватт, что позволяет создавать сравнительно большой напор и доставлять воду на большее расстояние. Емкость гидроаккумулятора также равна 24 литрам.

Станция Джамбо 70/50

Водяной насос имеет в составе встроенный эжектор, корпус может производиться из трех разных материалов – чугуна, стеклонаполненного полипропилена и нержавеющей стали.

Особенности модели 70/50:

• Возможность создания системы водоснабжения с постоянным давлением.
• Плавный запуск двигателя насоса сберегает основные детали станции и исключает возможность появления гидравлического удара.
• Автоматическая защита от перепадов напряжения сети.
• Использование современных износостойких материалов увеличивает надежность частей агрегата и продляет срок службы.
• Сравнительно небольшая цена – от 7 тысяч рублей.

Несмотря на большую мощность данная модель более приемлема в жилых помещениях и даже объектах промышленности и сельского хозяйства.

Станция Джилекс Джамбо 50/28

Станция используется для подачи питьевой воды в жилые помещения дач и домов.

Станция Джилекс Джамбо 50/28

Технические характеристики данного изделия:

1. Потребляемая мощность – 500 ватт.
2. Емкость накопительного бака – 24 литра.
3. Возможность подъема воды из вертикального источника – до 9 метров.
4. Пропускная способность станции составляет  до трех кубических метров воды за один час.
5. Средняя цена – 3600 рублей.

Автоматическая станция 50/28 марки Джамбо является самой простой, экономичной и дешевой моделью. Основное ее предназначение – водоснабжение небольших домов, дач от  источника воды, который расположен  не далее 28 метров от помещения, где она установлена. По составу данная модель практически не отличается от других образцов модельного ряда компании Джилекс, при этом потребляет меньше электроэнергии.

Лучшие циркуляционные насосы для отопления

Циркуляционные насосы для отопления используются для принудительной циркуляции воды по кругу. Аппараты могут работать и с горячей водой, так как основная область их применения – отопительные системы. Устройства создают перепады давлений, помогающие жидкости преодолевать создающиеся в трубе сопротивления

При выборе циркуляционного насоса следует обращать внимание на создаваемый напор, который определяет, насколько большие системы может обслужить аппарат, производительность и максимальную температуру воды, с которой способно работать устройство

Лидером по количеству продаж циркуляционных поверхностных насосов является компания “Grundfos”. Grundfos – датский концерн, самая популярная и авторитетная фирма по производству насосных агрегатов. Объем производства составляет более 16 млн. изделий в год. Главный офис компании находится в Дании, а основные производственные мощности расположены в Германии. Поэтому насосы «Grundfos» часто называют немецкими, о чем и говорит высокое качество сборки. В 2005 году завод по производству насосов «Грундфос» открыт в России (Московская область).
