Преимущества пластиковой крышки для канализационного колодца

Перепадной колодец канализации

Он может быть пяти видов:

  • отводы шахты выполняются вверх и вниз;
  • в виде стакана;
  • с вертикальным водным гасителем;
  • многоступенчатый вариант;
  • с угловым переливным каналом.

Канализационный колодец из кирпича включает в себя:

  1. Дно, с одноуровневой магистралью.
  2. Стенки.
  3. Открытый лоток.
  4. Плиту перекрытия.
  5. Защитный люк.
  6. А также, стеновые скобы.

Для проведения работ и спуска обслуживающего персонала диаметр устройства должен быть более 1 метра.

Монтаж из бетонных колец

Более подробно о монтаже канализации из бетонных колец смотрите в этой статье. Изначально роется котлован по условиям выемки грунта под трубопровод. Выполнив земляные работы, укладывается подсыпка, которая формируется из щебня крупной или средней фракции.

Толщина подсыпки около 1500 мм. Этот элемент даёт возможность противостоять проседанию всей конструкции.

После проведения вышеуказанных мероприятий, монтируется слой гидравлической изоляции. Это может быть рулон или лист. На изоляционный слой накладывается опалубка для лотка. Возможна установка уже готовой плиты.

Следующий этап – это переход к строительству шахты. Колодцы, изготовленные из бетона, собираются в нулевом котловане, где ещё не установлены рабочие элементы.

Смотреть видео

Кольца укладывают на стяжки из цемента. Люки устанавливают в уже готовые отверстия. После полной сборки конструкции котлован засыпается грунтом.

Требования к монтажу канализационных строений

Установка выполняется в строгом соответствии со СНиП и регламентируется ГОСТ № 2080 90, где говориться, что нельзя допускать резких поворотов прокладки системы. Необходимо соблюдение углов входящих и выводящих патрубков.

  1. Рабочие элементы изготавливаются из мелкозернистого бетона с соблюдением рекомендуемых стандартов.
  2. Резервуар должен быть обустроен армирующими стержнями с целью равномерного распределения нагрузки и состоять из арматурной проволоки.
  3. Перед установкой нужно подготовить рабочую схему и провести подготовительные работы, в которые входит расчистка площадки, удаление растительности, в том числе деревьев.

Это не полный перечень рекомендаций и рабочих условий, которые в полной мере, отражены в соответствующих документах.

Смотровые строения канализации из пластика

Всё большее распространение получают изделия из пластика. Их отличает простота сборки и экологически чистые материалы, используемые при производстве конструкций.

Смотреть видео

Важно, что пластик является долговечным рабочим материалом. Глубина канализационного колодца из пластика может быть разной

Поэтому, подбор необходимой конструкции, не вызовет у покупателя проблем. К тому же, стоимость комплекса более привлекательная по сравнению с традиционным изделием из бетона.

Самостоятельная установка смотровых конструкций

Да, такой вариант возможен. Но, монтаж своими руками, связан с определёнными затратами и объёмными подготовительными работами, которые своими силами вряд ли можно выполнить. Подводка системы к частному дому может существенно отличаться от общепринятых принципов. Это может быть связано с характером конструкции, залеганием грунтовых вод и структурой рабочего участка.

Принцип работ не отличается от прокладки промышленным способом. В интернете есть много обучающих видеороликов. Достаточно литературы технического характера. Поэтому, нет смысла, подробно, останавливаться на этом вопросе.

В заключение

Подводя итоги можно отметить следующее. Существует множество конструкций разного типа и назначения. В вопрос монтажа закладываются показания многих служб, и выбирается оптимальный вариант.

Изначально выполнятся бумажная работа: создаётся чертёж и по нему выполняется монтаж конструкции, который может изготавливаться из разных материалов.

Смотреть видео

Отметим, что в частном секторе всё больше используются готовые варианты, изготовленные из пластмассы. Допускается самостоятельная установка конструкций, при соблюдении ТУ и СНиП, с учётом существующих ГОСТов.

Классификация по маркировке и форме

Согласно принятым стандартам, крышки на колодец имеют следующую маркировку:

  • ТС – смотровые колодцы центральных тепловых сетей,
  • М – сооружения для магистральных газопроводных систем,
  • В – смотровые сооружения водопроводных систем,
  • К – канализационные и фекальные сооружения,
  • Д – элементы для дождеприемных и сточных систем,
  • Т, МТС, ГТС – смотровые сооружения для телефонных коммуникаций,
  • ПГ – элементы для пожарных гидрантов, расположенных под землей.

Распространенные и доступные формы крышек – круглая и квадратная. Городская канализация часто комплектуется перекрытиями круглой формы стандартного диаметра – 45 и 55 см. Такие изделия способны выдерживать большие нагрузки от 16 до 605 кН.

Квадратные перекрытия предназначаются для сооружений нестандартной конфигурации, на которые невозможно установить крышки круглой формы. Это могут быть ливневые и водопроводные сооружения, наземная часть которых обустроена из древесины, а подземная – из бетонных колец.

Квадратные перекрытия изготавливаются в стандартных размерах от 30 до 80 см (шаг – 5 см), имеют герметичную конструкцию или оснащаются вентиляционными решетками для стоков.

Качественная заглушка для колодца – это надежность и безопасность сооружения на протяжении всего периода эксплуатации. Производители предлагают большой выбор практичных моделей люков и крышек для сооружений различного назначения.

Востребованные и практичные варианты перекрытий для колодцев – пластиковые крышки. Они имеют высокие эксплуатационные характеристики, при этом доступны в установке и обслуживании.

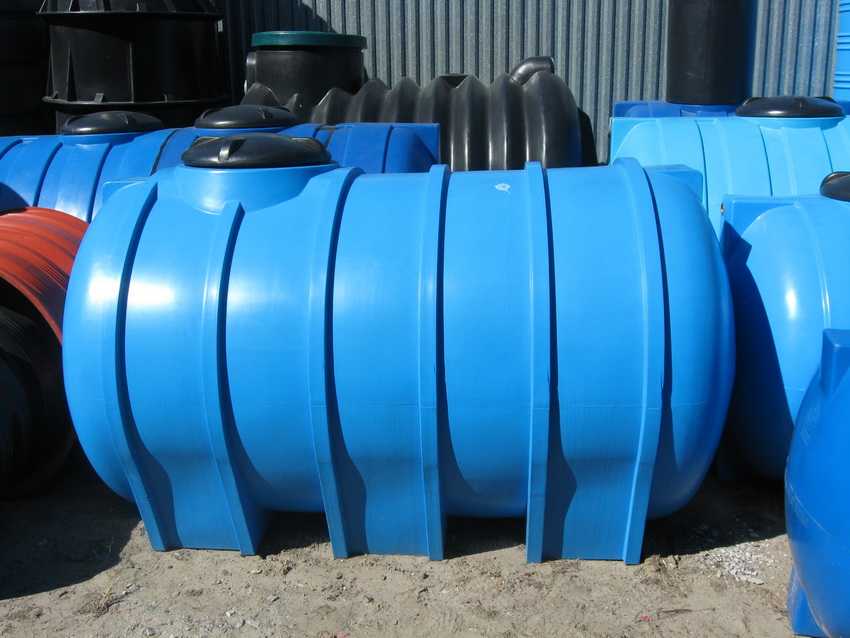

Общие сведения о накопительных емкостях для канализации

Строительство дома в загородном поселке или на дачном участке сопровождается дополнительными затратами на обустройство водопровода и канализации, поскольку централизованные системы в такой местности отсутствуют. Проще всего в этом случае купить бочку для канализации или другой тип конструкции накопительного типа, куда будут отводиться все сточные воды.


Емкости для канализации из пластика полностью герметичны и долговечны.

Такие емкости безопасны для окружающей среды и полностью герметичны, но при этом они нуждаются в регулярном техническом обслуживании, которое заключается в очищении резервуара от осадка. Установка внутренней канализации в частном доме ничем не отличается от монтажа аналогичной системы в квартире многоэтажного здания. Единственное, о чем придется задуматься владельцу загородного участка – это процесс утилизации стоков.

Чаще всего накопительная емкость представляет собой резервуар цилиндрической формы. Он оснащен патрубком, предназначенным для сбора жидкости и колодцем, который используется для очистки сточных вод. Подводящая труба, ведущая из дома под наклоном, соединяется с патрубком. Когда резервуар наполняется, его очистка осуществляется через горловину колодца.

Обратите внимание! Чтобы сэкономить и обойтись без земляных работ, можно выполнить монтаж накопительной конструкции на поверхности. Но в этом случае будет испорчен внешний вид участка, поэтому из эстетических соображений лучше прятать септик под землей.
Емкости для канализации лучше всего устанавливать под землей

Цены на детали колодцев

Дата последней актуализации цен: 01.02.2018. Рынок нестабилен — пожалуйста, уточните стоимость по телефонам: +7 (915) 622-1551 (Владимир, Владимирская область и Центральный регион России) или +7 (925) 642-3647 (Москва и Московская область).

Ниже указаны базовые цены!

Актуальные цены со скидкой до –20%: +7 (915) 622-15-51

Марка изделияОписание (Размеры, мм; Объем, м3; Вес, т)Цена, руб. *
1Кольцо колодца КС 10-091000 х 80 х 890 мм, 0,240 м3, 0,600 т1 680
2Кольцо колодца КС 15-091500 х 90 х 890 мм, 0,970 м3, 1,000 т2 880
3Днище колодца КЦД-101500 х 100 мм, 0,180 м3, 0,440 т1 707
4Крышка колодца КЦП 10-11000 х 150 х 700 мм, 0,100 м3, 0,250 т1 092

* Все цены указаны в российских рублях с учетом НДС. Опубликование данных цен не является офертой.

Вы можете купить железобетонные детали колодцев (кольца, днища, крышки) оптом или в розницу, «самовывозом» или с оперативной доставкой по Москве, Московской области (МО), Владимиру, Владимирской области (ВО) и Центральному региону России. Наш завод осуществляет производство, продажу и поставку широкого ассортимента ЖБИ и ЖБК — смотрите каталог ЖБИ изделий или номенклатуру с ценами в прайс-листе.

Советы по выбору и самостоятельному монтажу

Чтобы колодец прослужил длительный период времени, требуется:

  • правильно подобрать устройство;
  • соблюсти все правила монтажа конструкции.

Нюансы выбора

Чтобы правильно подобрать пластиковый колодец, необходимо учитывать следующие факторы:

  1. модель колодца;
  2. габаритные размеры устройства;
  3. материал изготовления.

Полимерные колодцы изготавливаются двух видов:

монолитные конструкции отличаются более высоким показателем прочности при давлении на стенки;

Готовый полимерный колодец для канализации

сборные конструкции, в основе которых располагаются полимерные кольца для колодца определенного диаметра.

Колодец из отдельных полимерпесчаных колец

При выборе колодца также рекомендуется учитывать габаритные параметры. Особенно этот вопрос актуален при использовании монолитной конструкции.

Габаритные размеры колодца определяются в зависимости от назначения устройства и параметров канализационной системы.

Полимерные колодцы при сооружении канализационной сети частного дома могут устанавливаться:

для проведения ревизии системы. Должны располагаться в местах соединения/разветвления отдельных магистралей трубопровода, в местах соединения труб разных диаметров, а также в местах образования больших перепадов уровня. Размеры смотрового колодца зависят от количества подводимых магистралей и удобства пользователя;

Колодцы для проведения ревизии мест соединения трубопровода

Смотровые колодцы могут быть оснащены патрубками на производстве. Такие конструкции требуют тщательного подбора по всем параметрам. Также выпускаются колодцы, в которых установка патрубков производится самостоятельно.

дренажные, в которых предварительно очищенные стоки утилизируются. Конструктивная особенность дренажных колодцев – это отсутствие дна, которое заменяется слоями песка, гравия и иных дренирующих материалов;

Колодец для утилизации очищенных канализационных стоков

накопительный колодец используется в качестве сборной емкости канализационных стоков. Такой колодец подлежит периодической очистке.

Колодец накопительный

При выборе размеров дренажного и накопительного колодцев основным параметром является ежесуточное количество стоков.

Существенное значение имеет и разновидность материала, из которого изготовлен колодец:

  • поливинилхлоридные колодцы преимущественно используются при большом количестве в стоках агрессивных веществ. Изделия также отличаются минимальной горючестью;
  • полиэтиленовые конструкции устанавливаются в холодном климате или при постоянном использовании в холодное время года. Колодцы способны компенсировать давление грунта при низком температурном режиме;
  • полипропиленовые колодцы устанавливаются в районах с высокой плавучестью грунта. Конструкции могут выдерживать более высокие нагрузки на стенки, отличаются пластичностью и износоустойчивостью.

Правила монтажа

Инструкция по монтажу полимерного колодца практически не отличается от инструкции по установке колодцев, изготовленных из иных материалов:

  1. на подготовительном этапе необходимо выкопать котлован и подвести к нему траншеи для укладки канализационных труб. Ширина и длина котлована должны быть с каждой стороны на 15 – 20 см больше устанавливаемого колодца;
  2. дно котлована и подведенных траншей выравнивается и утрамбовывается. На дно укладываются песчаная и в случае необходимости гравийная подушки. При монтаже накопительной емкости своими руками дно котлована можно забетонировать. Это придаст резервуару дополнительную устойчивость;

Котлован для установки колодца

  1. устанавливается колодец и производится подключение канализационных труб;

Монтаж и подключение колодца

При монтаже сборной емкости каждое отдельное кольцо герметизируется битумной мастикой или специальным герметиком.

Как правильно смонтировать сборный полимерпесчаный колодец, смотрите на видео.

  1. производится обратная засыпка грунта. Перед выполнением засыпки емкость рекомендуется полностью заполнить водой. Это придаст дополнительную жесткость конструкции и позволит избежать деформации при засыпке;
  2. устанавливается крышка. При желании колодец декорируется.

Закрытие и маскировка канализационного колодца

Использование полимерных колодцев значительно сокращает затраты на строительство канализационной системы. Полимерпесчаные конструкции практически не требуют дополнительного обслуживания.

Как правильно произвести монтаж колодца

Известны две основные технологии, при помощи которых выполняется монтаж канализационных колодцев, зависящие в первую очередь от геологии земельного участка.

Первый вариант

  1. Если необходимо производить монтаж на почвах глинистого характера, то делается котлован круглой формы. При этом диаметр должен быть несколько больше, чем аналогичный параметр самого кольца, а глубина должна быть максимальной ― от 2м.
  2. Кольца завинчиваются по резьбе. При этом дополнительно применяется герметик в месте соединения.
  3. На дно укладывается подложка. Её изготавливают из камней и песка.
  4. Аналогичная смесь применяется и для заполнения пространства, которое будет между краем котлована и внешней поверхностью. Можно использовать щебень с более мелкой фракцией.

Второй вариант

  1. Если работы надо проводить на почвах рыхлого типа или тех, что насыщены водой, то грунт первоначально вынимается на глубину, соответствующую высоте первого кольца колодца.
  2. Примеряется первое кольцо и производится его выравнивание.
  3. Проводится осаживание путём выборки из-под кольца земли.
  4. Аналогично происходит навинчивание следующего элемента.
  5. Процесс надо продолжать, пока не будет достигнута требуемая глубина.
  6. При таком качестве грунта особое значение приобретает обустройство фильтра донного типа и уплотнение земли по всему периметру ПВХ кольца. Это позволит уберечь устройство от выпирания в ситуации промерзания грунта.
  7. Дополнительно применяют якоря из бетона в нижней части колодца. Это позволяет кольцам после монтажа сохранять свою форму, даже когда происходит промерзание воды.

Имеются ограничения:

  • Не рекомендуется применять такие элементы в районах где существует высокая сейсмоопасность.
  • Также материал будет бесполезен в районах, где температурные показатели опускаются ниже уровня в -50 градусов Цельсия.

Элементы колодца


Конструкция железобетонных колодцев состоит из колодезных стеновых колец, днища колодца и плиты перекрытия. Все элементы производятся на заводе ЖБИ, методом связки армированного стального каркаса и бетона марки М150-М200, способного выдержать значительные динамические и статические нагрузки. Мы реализуем железобетонные изделия в Москве и Московской области, от проверенных производителей ЖБИ по доступным ценам.

Колодезные кольца

Производство колодезных колец преимущественно осуществляется двумя типами обработки нижних и верхних торцов:

Тип 1

— с обыкновенными ровными торцевыми краями;

Тип 2

— с выработкой на торцах, которые при монтаже играют роль замка (железобетонные замковые кольца).

Форма для производства железобетонных колец включает в себя две части: внешнее кольцо, оснащенное вибратором и усиленное ребрами жесткости, а также внутренний сердечник. Подготовка к изготовлению начинается с установки формы на специальный металлический поддон, внутрь которой опускается каркас из армированной стали и заливается бетонный раствор. После чего начинается процесс вибропрессования за счет имеющихся вибраторов с последующим помещением ЖБ-кольца в пропарочную камеру, где и достигается уровень прочности бетона не менее 70%.

При изготовлении замковых железобетонных колец используются металлические пустообразователи, благодаря которым формируется необходимый паз-гребень (замок) на торцах кольца.

Техническая характеристика

  • Класс (марка) бетона по прочности: В-15 (М200)
  • Отпускная прочность бетона: 70%
  • Марка бетона по морозостойкости: F-200
  • Марка водонепроницаемости: W-4

Маркировка железобетонных колец

Согласно ГОСТ 8020-90 все железобетонные кольца делятся на три основные диаметральные группы:

КС-10 — Кольцо Стеновое — внутренний диаметр — 100 см.

КС-15 – Кольцо Стеновое -внутренний диаметр — 150 см.

КС-20 – Кольцо Стеновое -внутренний диаметр — 200 см.

При этом стандартная высота железобетонного колодезного кольца равна 900 мм, а толщина стенок варьируется от 8 до 10 см. Для достижения проектной высоты колодца, существуют так называемые доборные железобетонные кольца различного диаметра и высотой.

Днища колодцев

Днище колодца -это монолитная плита круглой формы, изготовленная из железобетона марки В-15 по ГОСТ 8020-90. В конструкции колодца служит в качестве опоры стеновых колец и являются несущим элементом всего колодца. Днища колодезных колец делятся на типоразмеры, соответствующие диаметру колец и должны наружному размеру колодца.

Маркировка железобетонных изделий

Маркировка днища колодца имеет буквенное и цифровое значения. В разных каталогах буквенная аббревиатура может отличатся, например:

  • ПН-10 – плита низа – 10 – диаметр = 100 см.
  • ПД-10 – плита днища – 10 – диаметр = 100 см.
  • ПН -15 – плита низа – 15 – диаметр= 150 см.
  • ПН-20 – плита низа – 20 – диаметр =200 см.

Плита перекрытия колодца ( крышка колодца)

Элемент верхней части колодца любого типа. Представляет собой круглую железобетонную плиту с технологическим отверстием, смещенным относительно центра. Устанавливается по завершению монтажа водоотводных, смотровых и канализационных колодцев.

Пример маркировки плит перекрытия колодца:

  • ПП – плита перекрытия
  • 1″ цифра – диаметр крышки колодца
  • 2 цифра – несущая нагрузка изделия «Ч» – замковое соединение (четверть)

Купить колодезные кольца

, плиты перекрытий колодца, колодезные днища и другие железобетонные изделия, по рыночной цене при оформлении заказа онлайн или по телефону. Для удобства заказчика мы осуществляем доставкуЖБИ на объекты Москвы и Московской области.

Сфера применения пластиковых колодцев

На постсоветском пространстве канализационные колодцы возводились преимущественно из железобетонных колец. Для повышения герметичности конструкции стыки между ними заделывались цементным раствором с уплотнением волокнами технического льна.

Но под влиянием температурных колебаний и других воздействий внешней среды межшовная заделка со временем трескалась, бетонные кольца смещались относительно друг друга, как следствие, шахта теряла герметичность и частично разрушалась.

Современным пластиковым колодцам такая неприятность не грозит. Монолитность изделия позволяет добиться герметичности соединений.

Благодаря высокой герметичности стенок сооружений риск аварийных ситуаций при использовании резервуаров из пластика минимален

Готовые канализационные емкости из пластика можно использовать как в качестве самостоятельных сооружений, так и в роли дополнения к готовым шахтам из бетонных колец.

При втором варианте они выступают надежной гидроизоляцией канализационных колодцев. Пластиковая герметичная вставка в колодец из бетона или кирпича надежно защищает почву от просачивания сточных вод.

Основное предназначение полимерных колодцев – соединять канализационные магистрали между собой.

Но благодаря особенностям конструкции помимо основной функции их применение позволяет решить сразу несколько задач:

  • обеспечить условия для мониторинга за техническим состоянием трубопровода в месте узлового соединения, смены направления или диаметра трубы;
  • создать условия для прокладки ветвей канализационных трубопроводов на разном уровне;
  • уменьшить/увеличить скорость потока сточных вод;
  • гарантировать доступ к заключенному в колодец участку канализации для проведения осмотров и обслуживания.

В крупногабаритных коллекторных канализационных колодцах размещают запорно-регулируемое оборудование и насосы, если есть техническая необходимость в стимуляции движения потоков.

Такие гидротехнические объекты применяют как для промышленных канализационных сооружений, так и при прокладке хозяйственно-бытовых, ливневых, дренажных сетей.

Виды канализационных люков

Все виды люков канализационных подразделяются в зависимости от материала изготовления. Можно приобрести следующие изделия:

  1. люки, изготовленные из чугуна;
  2. пластиковые люки;
  3. люки, произведенные из композитных и полимерно-композитных материалов.

Чугунные люки

Люк канализационный чугунный отличается такими качествами:

  • долговечностью (может служить более 80 лет);
  • высокой прочностью (выдерживает нагрузки до 90 тонн);
  • устойчивостью к большим перепадам температуры.

Основными недостатками люков, изготовленных из чугуна, являются:

  • стоимость, которая в несколько раз выше цены остальных видов люков;
  • большая масса, что осложняет процессы транспортировки и установки.

Люк из чугуна обладает высокой долговечностью

Чугунные люки различаются на:

  1. магистральные – способны выдержать нагрузку до 40т. Преимущественно устанавливаются на скоростных дорогах;
  2. тяжелые – предназначены для дорог с интенсивным движением;
  3. средние – используются в жилых зонах и на дворовых дорогах;
  4. легкие – устанавливаются в пешеходных зонах, на газонах. Легкие люки выдерживают нагрузку не более 1,5т.

При обустройстве канализации загородного дома чугунные люки целесообразно использовать только на проезжей части.

Пластиковые люки

Люк канализационный пластиковый имеет следующие преимущества:

  • длительный срок эксплуатации (около 50 лет);
  • высокая прочность и износоустойчивость. Люки не подвергаются влиянию перепадов температур и устойчивы к воздействию агрессивных сред;
  • небольшой вес способствует возможности самостоятельной установки;
  • большой выбор цветов и форм. Пластиковый декоративный канализационный люк оптимально подойдет для обустройства парков, газонов.

Основным недостатком пластиковых люков является их неспособность выдерживать большие нагрузки, поэтому их нельзя устанавливать в местах проезда и стоянки машин.

Люки из пластика благодаря цветовому ассортименту впишутся в дизайн любого участка

Композитные и полимерно-композитные люки

Люк композитный канализационный может быть изготовлен из:

  • стекловолокна;
  • полиэфирной смолы;
  • порошкообразного наполнителя.

Полимерно-композитные люки для канализационных колодцев производятся методом прессования под воздействием температуры. Исходными материалами являются пластик и песок.

Люки из композитного материала не выдерживают высокую нагрузку

Люки, изготовленные из композитных материалов, имеют:

  • срок службы более 20 лет;
  • высокую устойчивость к перепадам температурного режима (от -60ºС до +60ºС), воздействию нефтепродуктов и иных вредных веществ;
  • защиту от пагубного воздействия коррозии;
  • повышенную шумоизоляцию.

Такие люки имеют самую небольшую стоимость, но могут устанавливаться исключительно в местах с небольшой нагрузкой (парки, скверы, газоны, тротуары и так далее).

Выбор определенного вида люка должен основываться на производимой нагрузке в месте его установки и ценовой характеристике.

Техническое оснащение оборудования

У канализационных колодцев нередко предусмотрено лотковая часть. В целях удешевления в некоторых моделях дно остается гладким. Из-за этого происходит засорение конструкции, а значит, она быстро выйдет из строя. Соответственно, подобный вариант в большинстве случаев считается неприемлемым.

Современные пластиковые колодцы часто используются в бытовой канализации. Их устанавливают на определенном расстоянии. При этом монтаж допускается не только на прямых, но и на поворотных участках канализационных трасс.

При изготовлении подобного оборудования чаще всего используются пластиковые трубы с элементами, обеспечивающими дренаж. При этом размеры подобной продукции могут отличаться в зависимости от определенных факторов.

Материалы для обустройства канализационной шахты

Большой популярностью пользуются пластиковые материалы. Такие шахты обладают важными преимуществами, среди которых надежность конструкции, ее долговечность, а также не вызывающие сложности монтажные работы.

По своим техническим характеристикам пластик наделен следующими преимуществами:

  1. Высокий запас прочности и устойчивость к воздействию
    критических нагрузок;
  2. Повышенный показатель износостойкости;
  3. Ровная поверхность труб, не допускающая
    образования нароста;
  4. Возможность получения идеальной герметичности в
    местах соединения деталей.

Важным недостатком пластиковых систем принято считать
использование лишь в тех случаях, когда нагрузка на канализацию минимальна.
Кроме того, пластик не подходит для монтажа колодца в мягком или постоянно
играющем грунте.

Не сдает своих позиций и бетон. Этот материал, несмотря на сложности во время установки, используется повсеместно.

Из преимуществ бетонных конструкций стоит отметить:

  • Возможность использования в любом типе почвы;
  • Быстрый монтаж колец;
  • Высокий запас прочности и надежности;
  • Не поддается воздействию химии.

Недостатками считается крупный вес конструкций, который
требует привлечения к работе специальной техники, а также необходимость
обустраивать лоток в
канализационном колодце для каждого сооружения.

1.Колодец из железобетонных элементов

СНиП, регламентирующий создание канализационных сетей, в том числе – и колодцев на них, писался в те времена, когда о крупных конструкциях из полимеров, да еще и высокой прочности еще и не помышляли.

Очистка канализации также осуществлялась исключительно ручным методом – откуда и появлялись дяденьки в люках.

Их задача была в том, чтобы проталкивать проволоку с прочисткой в сторону засора, в то время как помощники наверху вращали второй ее конец.

Для того чтобы человек мог опуститься внутрь и работать, и предусмотрены были следующие стандарты: минимальный размер колодца допускался 700 мм.

Далее продолжала колодцы канализационные серия типоразмеров: 1000, 1250, 1500, 2000 мм. В коих стандартах они и выпускаются до сих пор.

В том же размере выпускаются и круглые плиты – основание и перекрытие с отверстием под люк (ф700 мм).

В итоге, стандартный железобетонный колодец состоит из следующих элементов:

  • Круглое или прямоугольное основание
  • Кольца
  • Перекрытие с отверстием под люк
  • Крышка люка (чугунная, в последнее время – бывает полимерная)

Круглая в плане форма была принята, так как она оптимально сопротивляется давлению окружающего грунта.

Стандартное и доборное железобетонные кольца

Поскольку заранее невозможно предугадать место использования, и кольца, и плиты основания выпускаются абсолютно ровными, лишь с закладными деталями (петлями) для монтажа.

В нижнем кольце при установке приходится пробивать отверстия в местах вхождения трубопроводов, а на плите – устраивать из бетона или цемента лоток соответствующей формы.

Используется такая конструкция и в смотровых колодцах всех типов, и в перепадных – с устройством соответствующих типу конструкций.

Высота колодца при этом набирается за счет нескольких колец – стандартных и доборных. Перед установкой следующего кольца приходится удалять монтажные петли предыдущего.

При этом все элементы конструкции, включая основание и перекрытие, а также – входы трубопроводов заделываются цементом.

Понятно, что гидроизоляция канализационных колодцев, устроенных подобным образом, оставляет желать лучшего.

В результате: сточные воды загрязняют грунт, а грунтовые воды – способствуют переполнению канализации.

Размеры

Если говорить о круглых изделиях, то решающим фактором в этом случае станет диаметр люка канализационного колодца.

Тут существует два основных показателя – внутренний и наружный диаметр обечайки.

Она устанавливается на верхнюю часть смотрового колодца, должна в точности соответствовать его размерам.

Соответствие с горловиной определяется показателями внутреннего диаметра и общей площади основания.

Сам размер крышки колодца канализационного будет несколько превосходить диаметр обечайки, но разница будет небольшой.

Таблица размеров в зависимости от класса нагрузки

НАЗВАНИЕКЛАСС НАГРУЗКИВЕС,КГНАГРУЗКА,КГНАЗНАЧЕНИЕСРОК СЛУЖБЫРАЗМЕРЫ,ММ
Садовый легкий малогабаритный люкА15111500Для садово-парковых зонах, дворах частных домов,дач и коттеджей~50 лет540*540*80
Зеленый легкий пластиковыйА15101500Парковые зоны, скверы, придомовые территории~20 лет750*750*80
Полимерный легкий с запорным устройствомА15461500Пешеходные дороги, парковые зоны, насаждения~20 лет780*789*110
Полимерный легкий малогабаритныйА15251500Парки, скверы, тротуарные дорожки~20 лет730*730*60
Пластиковый легкийА15443000Установка в смотровых колодцах, парковых зонах, скверах~20 лет750*630*115
Пластиковый дорожный среднийВ1255012500Парковые автомобильные дороги, тротуары и автостоянки~50 лет780*780*110

 Таблица размеров люка в зависимости от веса

НАИМЕНОВАНИЕРАЗМЕР КОРПУСА,ММРАЗМЕР КРЫШКИ,ММ
Люки легкие (720*60600*25
Люки легкие (750*90690*55
Люки квадратные (640*640600*600
Люки легкие (750*90690*55
Люки средние (750*100690*50
Люки тяжелые (800*110700*70

Все габаритные характеристики люков прописаны в ГОСТ 3634 99. На практике есть возможность найти чугунные люки с диаметром 380-810 мм, а пластиковые – с диаметром от 315 мм до 1 м.

Прямоугольный люк для канализации будет иметь размеры, оговоренные ГОСТ 3634 99.

Минимальный размер одной стороны такого изделия может составлять 300 мм. Далее он будет увеличиваться с шагом в 50 мм.

Максимальный показатель размера – 800 мм.

Прямоугольный люк для канализации

Остается только подобрать такой канализационный люк, который в максимальной точности соответствовал бы форме и размерам горловины выгребной ямы в конкретном случае.

Лучше всего отдавать предпочтение пластиковому изделию, потому как оно сочетает в себе лучшие качества, а повышенная прочность люку в такой ситуации не требуется.

Как измерять размер крышки люка

Обратите внимание! Некоторые люки оснащаются специальным замком, который ограничивает доступ к ревизионному или канализационному колодцу. Но, для частных домов необходимость в таких запорных механизмах не столь высока. Но, для частных домов необходимость в таких запорных механизмах не столь высока

Но, для частных домов необходимость в таких запорных механизмах не столь высока.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
