Как правильно установить и подключить поверхностный насос к скважине

На что обратить внимание?

Прежде чем совершить покупку насоса, следует разобраться, как работает тот или иной вид, для каких скважин подходит и чем отличается от остальных.

На основе этой информации подобрать наиболее подходящий вариант.

Назначение поверхностного насоса для скважины

Не трудно догадаться по названию, что поверхностный насос устанавливается над водой, а не в ней. Расположить конструкцию можно рядом со скважиной на земле, либо на воде, но на сделанном островке, причем аппарат должен быть закреплен.

Принцип действия

Электродвигатель с помпой, имеющей отверстия для подачи и забора воды – основа поверхностного аппарата. К конструкции прикрепляется шланг, одна часть которого опускается в неглубокую скважину или колодец.

Через него происходит всасывание воды. Также к насосу присоединяется бак, в который и набирается вода, а уж из него поступает в краны. Можно произвести подключение стиральной машины без водопровода непосредственно из скважины.

Нельзя допускать опустошения помпы. Запуск двигателя без воды приведет к серьезной поломке. Прежде, чем включить аппарат наполните помпу.

Рекомендуем ознакомиться с материалом об очистке скважины от ила и посмотреть видео, бурение скважины на воду своими руками.

Преимущества

Поверхностный насос по сравнению с глубинным отличается низкой стоимостью, простотой монтажа (не нужно обладать специальными знаниями), легкостью конструкции, хорошим напором воды, долговечностью и надежностью.

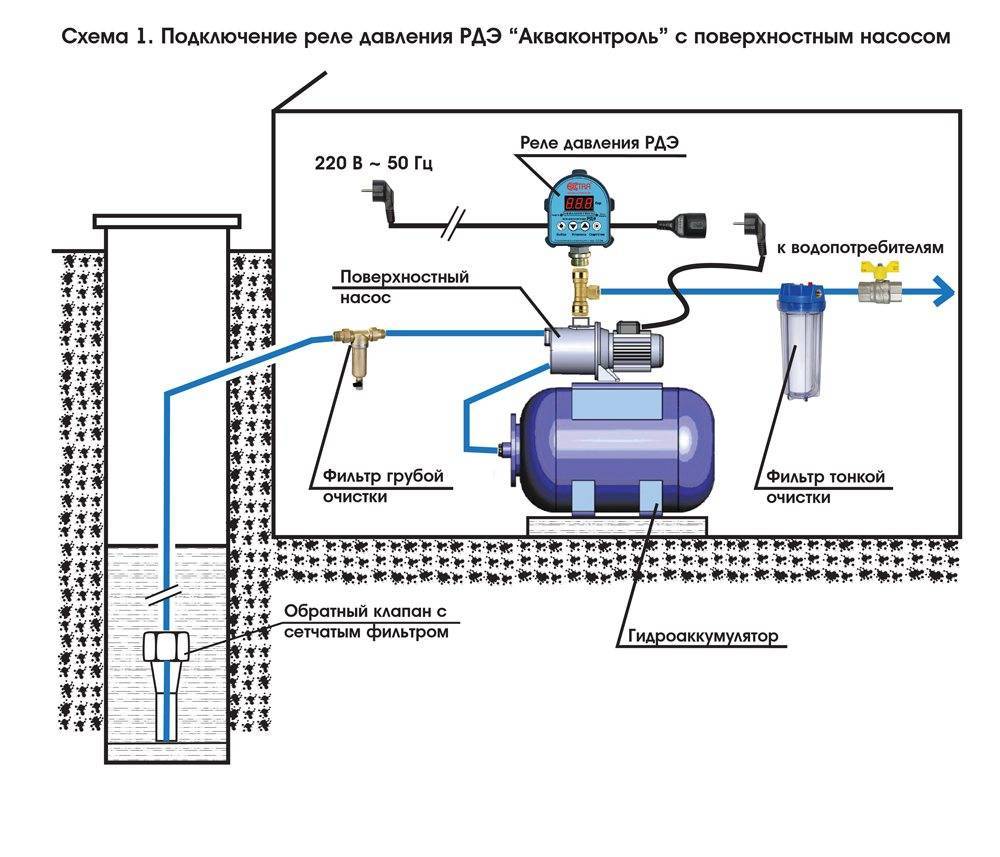

Схема для поверхностного скважинного насоса

Условия разрешают установить помпу наверху. Тогда применяют схему для поверхностного скважинного насоса, который рекомендуется размещать рядом с источником. Преимущество наружного расположения заключается в свободной доступности к аппарату, если придется ремонтировать.

Эксплуатация поверхностного гидроагрегата не сложная. Устанавливают к водяной скважине насос, опускают шланг в резервуар, включают блок пускозащитной автоматики, нажимают кнопку «Пуск». Рекомендованное расположение для результативной работы, безопасности:

  • в нескольких метрах, ближе к водозабору;
  • как можно дальше от населенного пункта;
  • в закрытом помещении, с вытяжной вентиляцией;
  • на прочном фундаменте.

При подключении поверхностного водного агрегата задействуют:

  • штуцер для соединений;
  • рукав, шланг для водозабора;
  • трубу вхождения в накопительный бак;
  • набор поливных шлангов;
  • фитинги, крепеж, хомуты.

Подготовка к установке ↑

Монтаж водяного насоса в скважину начинается с тщательной подготовки оборудования и проверки всех устройств:

  • В обсадной трубе не должно быть неровностей, сужений или искривлений.
  • Диаметр агрегата должен соответствовать размерам скважины (допустимые параметры указаны в инструкции к насосу).
  • На трубах не должно быть резьбовых соединений. Если вы используете болты, устанавливайте их сверху. В противном случае детали могут выпасть и повредить оборудование.
  • Для подвешивания насоса лучше использовать металлический трос или капроновый шнур с нагрузкой на разрыв, превышающей общую массу оборудования как минимум в 5 раз.

Чтобы подсоединить насос к скважине, вам потребуется пластиковая труба, переходники и муфты соответствующего диаметра, гидроаккумулятор с реле давления (защищает оборудование от перепадов давления и предотвращает гидроудар) и изоляционная лента.

Для использования скважины в зимнее время необходимо оборудовать кессон – сухой колодец, глубина которого ниже точки промерзания почвы. Траншею для трубопровода и электропроводки прокладывают по нижней точке кессона.

Правила установки поверхностного варианта

Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

Монтируют устройство следующим образом:

  1. Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
  2. Шланг подходящей длины соединяют с всасывающим патрубком насоса.
  3. К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
  4. На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
  5. Шланг опускают в скважину.

На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.

Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.

Кроме обратного клапана и фильтра на конец всасывающего шланга необходимо также установить эжектор. Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.

Правила установки поверхностного насоса

На глубоких гидротехнических сооружениях поверхностные помпы устанавливать нецелесообразно. При погружении ниже 8 м такие устройства выходят из строя. На мелких скважинах их монтаж оправдывается благодаря более низкой цене, чем у погружных вариантов.

Процедура установки состоит из следующих поочередных действий:

  1. Для размещения оборудования подготавливается отдельное помещение. Можно для поверхностной помпы выделить место в кессоне.
  2. На всасывающий патрубок надевается резиновый рукав. Его длины должно хватить для соединения с водоносным слоем.
  3. С противоположной стороны шланга фиксируется обратный клапан. Он выполняет функции прекращения слива жидкости при отключении механизма.
  4. Поверх клапанного устройства монтируется сетчатый фильтр. Он отсеивает фрагменты ила и гранулы песка.
  5. Конец эластичного рукава опускается в воду.

Завершается процесс пробным запуском.

Конструктивные особенности глубинных насосов

Устройство глубинного насоса и его конструктивные особенности во многом определяются принципом действия и типом приводного электродвигателя этой гидромашины. Забор перекачиваемой жидкой среды при использовании таких насосов осуществляется по специальной трубе, помещаемой в шахту обслуживаемой скважины или в колодец. За электропитание приводного электродвигателя, располагаемого на определенной глубине, отвечает электрический кабель, помещенный в защитную оболочку.

В устройстве скважинного насоса центробежного типа можно выделить две основные части:

  • приводной электродвигатель, который может быть встроенным или наружным;
  • непосредственно саму насосную часть оборудования.

Устройство центробежного скважинного насоса

Если приводной двигатель насоса является встроенным, его, как правило, размещают в нижней части устройства. Забор воды при использовании насосов данного типа может осуществляться как через верхнюю, так и через нижнюю часть их корпуса. Предпочтение в данном случае отдают забору перекачиваемой жидкости через нижнюю часть корпуса, так как это позволяет прочистить глубинную часть скважины от скапливающихся в ней ила и песка. Погружные насосные устройства, что очень удобно, охлаждаются жидкой средой, в которую они помещены. Это позволяет защитить такие устройства от перегрева, способного быстро привести их в негодность. Глубинные насосы центробежного типа, хотя и являются более сложными по конструкции, чем вибрационные устройства, отличаются более высокой надежностью, производительностью и более длительным эксплуатационным сроком.

Подвес насоса должен выдерживать нагрузку, превышающую вес насоса в 5–10 раз

Основными элементами конструкции вихревых погружных насосов являются корпус, специальный стакан, приводной электродвигатель и вибратор. Вибратор в данных устройствах является самым сложным конструктивным элементом, состоящим из якоря, резинового амортизатора и регулирующих шайб. Необходимые условия для забора жидкости из скважины, осуществляемого вибрационным насосом, создает его резиновый амортизатор, который в процессе работы такого устройства сжимается и разжимается.

Обязательным элементом оснащения погружного насосного оборудования является фильтр грубой очистки, защищающий внутреннюю часть таких устройств от попадания в нее твердых включений, содержащихся в перекачиваемой среде. Для обеспечения более эффективной работы погружного насосного оборудования и обеспечения его защиты от негативных факторов используются различные датчики, автоматически останавливающие насос при возникновении внештатных ситуаций (слишком высоком содержании в составе перекачиваемой жидкости ила и песка, снижении уровня воды в скважине и др.).

Подключение глубинного насоса к системе водоснабжения

При устройстве индивидуальной системы водоснабжения еще на стадии проведения буровых работ следует знать диаметр и материал изготовления трубопровода, глубину залегания водопроводной линии, рабочее давление в системе, на которое рассчитано оборудование. При монтаже и включении водопровода руководствуются следующими рекомендациями:

При использовании водопроводной системы в зимнее время придется принимать меры по ее защите от холода. Обычно трубы прокладывают под землей и выходить они должны из оголовка скважины, поэтому понадобится устройство кессонной ямы для установки и обслуживания оборудования. Чтобы сделать ее более удобной и снизить глубину, водопроводную линию утепляют и обогревают электрическим кабелем.

Рис. 6 Сборка насосной станции своими руками – основные этапы

  • При определении глубины погружения электронасоса, устанавливают динамический уровень при включенном оборудовании и подвешивают агрегат на 2 метра ниже установленной отметки, минимальное расстояние до дна у глубинных моделей 1 метр.
  • При использовании песчаных скважин обязательна установка в водопроводную линию фильтров для песка или грубой очистки перед оборудованием.
  • Электронасосы меняют свою эффективность откачки при изменении питающего напряжения, поэтому для стабильной работы лучше приобрести стабилизатор напряжения и подключить к нему оборудование.
  • Для удобства работы и обслуживания часто проводится сборка насосной станции своими руками. На гидроаккумулятор монтируются манометр и реле давления с использованием стандартного пятивходового штуцера, но так как там отсутствует патрубок для крепления реле сухого хода, его придется устанавливать на дополнительный тройник.
  • Часто электронасосы имеют короткий кабель питания, с недостаточной длиной для подключения к питающей сети. Его удлиняют путем припаивания аналогичного с дальнейшей изоляцией точки соединения термоусадочной муфтой.
  • Обязательно присутствие в водопроводной системе фильтров грубой и тонкой очистки. Они должны размещаться до автоматики системы управления, в противном случае попадание песка и грязи приведет к их некорректной работе и поломкам.

Рис. 7 Размещение автоматического оборудования в кессонной яме

Что такое автоматика для скважины

Автоматические системы управления включают в себя электронику (реле давления, холостого хода, протока), манометр, гидроаккумулятор или модули, в которых эти элементы объединены – все они отвечают за оптимальное функционирование водопроводной магистрали.

В водоподающей линии автоматика выполняет следующую роль:

  1. Управляет электронасосом, отключая его по мере наполнения магистрали. В высокотехнологичных системах вместо отключения используется регулировка его скорости вращения электродвигателя.
  2. Защищает водопроводную магистраль от гидроударов и способствует созданию некоторого водного запаса при поломке оборудования или пропадании электричества.
  3. Включает в себя защитные устройства для насоса, которые прерывают поступление на него электрического тока в случае отсутствия воды в источнике.

Рис. 2 Пример устройства скважинного водозаборного источника

Особенности установки скважинного насоса

Для установки насоса в скважину понадобятся:

  • Пластиковая труба. Элемент опускается в скважину вместе с устройством, а при эксплуатации по ней будет подниматься вода.
  • Трос для страховки.
  • Кабель для подключения двигателя.

Устанавливать скважинный насос можно только, проверив и отрегулировав давление, которое установилось в напорном баке. Его величина должна составлять 0,9 часть от давления включения.

Постоянно перекачиваемая вода охлаждает двигатель, что обеспечивает ему защиту от перегрева, а значит и преждевременного выхода со строя. Независимо от типа выбранного оборудования во время монтажа скважинного насоса требуется произвести проверку точки работы при разных режимах.

Для этого нужно:

  • Измерить расчетное значение потока подачи воды посредством замера скорости заполнения объема.
  • Снять величину показания давления.
  • Определить какое потребление тока.

При этом если даже один показатель будет выше заводских данных, нужно будет закрыть задвижку, это создаст дополнительное сопротивление и будет способствовать верному установлению рабочей точки.

Электрическая схема подключения насоса для скважины

Оптимальное место установки прибора

Схема подключения скважинного насоса начинается с правильного определения места установки:

  • Помещение внутри дома, однако оно должно хорошо поглощать шум.
  • Подвал. Однако перед установкой, необходимо убедится, что в этом помещении присутствует обогрев и изоляция полов и стен.
  • Специальный колодец. Однако тут будет сложно поддержать необходимый уровень давления и произвести ремонтные работы.
  • Кессон. Это оптимальная глубина для фиксирования нашей площадки для монтажа.

Подключение насоса к водопроводу

Как только нагнетательный трубопровод выведен на поверхность, на него ставится тройник. Он даст возможность соединения подающей трубы с напорной, ведущей в дом, либо монтажа накопительного бака, именуемого гидроаккумулятором.

Это очень важный элемент водопроводной системы. Он создаёт определённый запас воды, который позволяет насосу находиться в покое до тех пор, пока её уровень не снизится до определённой отметки. Таким образом, количество включений и остановок насоса уменьшается, создавая для него щадящий режим работы.

Подключение нагнетательной трубы к гидроаккумулятору через тройник

  • Гидроаккумулятор можно установить прямо на выходе нагнетательного трубопровода из скважины — в приямке у её оголовка. Бак может располагаться и в доме, особенно, если до него значительное расстояние, либо он имеет несколько этажей. Для поддержания давления в сети, на каждом из них может быть установлена своя ёмкость.
  • Примерную схему подключения подающего трубопровода к накопительному баку мы видим на картинке сверху. Напорный трубопровод, транспортирующий воду в дом, будет подсоединён уже к гидроаккумулятору (см. Гидроаккумулятор для скважины: виды оборудования и способы его использования). Ко второму выходу из тройника можно подключить трубу, подающую воду на поверхность, ведь она понадобится и во дворе.

Подача воды на уличный трубопровод

Управление насосом осуществляется с помощью автоматического блока, устанавливаемого в доме или в специальном металлическом шкафу под навесом. Его программируют на нижние и верхние показатели давления, при которых будет осуществляться запуск и остановка агрегата.

Электрический кабель в комплекте насоса обычно не идёт, а если он и есть, то длиною всего 10 м. Этого, как правило, не хватает, а использовать удлинители нельзя.

Приобретать провод приходится самостоятельно — и тут важно не ошибиться с сечением. Погружные насосы чувствительны к перепадам напряжения, поэтому для надёжности их подключат к сети через стабилизатор

Правила установки поверхностного насоса

На глубоких гидротехнических сооружениях поверхностные помпы устанавливать нецелесообразно. При погружении ниже 8 м такие устройства выходят из строя. На мелких скважинах их монтаж оправдывается благодаря более низкой цене, чем у погружных вариантов.

Процедура установки состоит из следующих поочередных действий:

  1. Для размещения оборудования подготавливается отдельное помещение. Можно для поверхностной помпы выделить место в кессоне.
  2. На всасывающий патрубок надевается резиновый рукав. Его длины должно хватить для соединения с водоносным слоем.
  3. С противоположной стороны шланга фиксируется обратный клапан. Он выполняет функции прекращения слива жидкости при отключении механизма.
  4. Поверх клапанного устройства монтируется сетчатый фильтр. Он отсеивает фрагменты ила и гранулы песка.
  5. Конец эластичного рукава опускается в воду.

Завершается процесс пробным запуском.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

  • Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
  • Сама станция.
  • Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Поверхностный насос для скважины 30 метров

С ростом глубины увеличивается напор, поэтому для статического уровня 30 м. понадобится насос мощнее, нежели DP-100.

Поверхностный насос с выносным эжектором LEO AJDm110/4H

Максимальная высота всасывания составляет 40 метров, что гарантирует определенный запас мощности для подъема воды с глубины 30 метров.

Производитель LEO выпускает для глубоких скважин насосы нового типа с гибким валом.

Его устанавливают на устье скважины. Гибкий вал выпускают длиной 25, 45 метров — глубина с которой можно откачивать воду. Этот тип насосов больше относится к полупогружным нежели к поверхностным. Их монтируют на эксплуатационную колонну диаметром 50 мм. Может стать альтернативой ручному насосу.

Гидравлическая часть состоит из 2-шлангов, вставленных один в другой. Внутрь пропущен гибкий вал, соединенный с головкой насоса винтового типа.

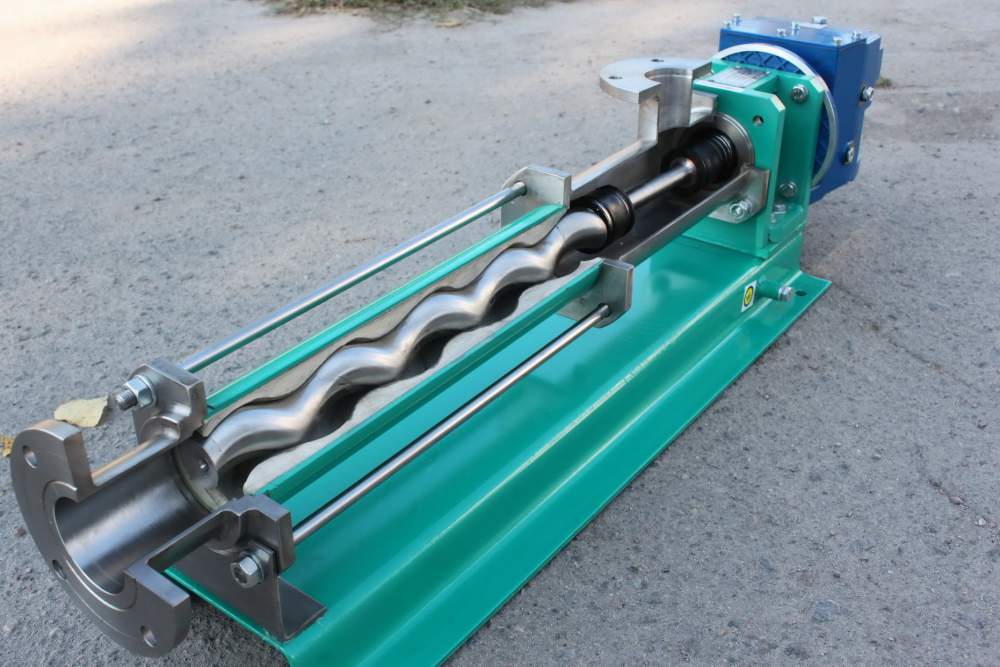

Винтовой насос

Несмотря на небольшие размеры, максимальная производительность составляет 1,8 м3//ч, а напор — 90 метров. Шланг опускают в скважину на заданную глубину, соединяют гибкий вал с валом редуктора электродвигателя. Достоинство насоса состоит в том, что электродвигатель находится наверху. В случае засорения насоса отсоединяют гибкий вал, вытаскивают шланг, промывают.

Составим таблицу 10 лучших поверхностных насосов, пользующихся наибольшим спросом у покупателей.

Таблица 2. Лучшие поверхностные насосы.

МаркаТипДавление, барНапор, мРасход, м 3 /чГлубина уровня воды, м
Grundfos MQ 3-35многоступенчатый, самовсасывающий7.5444.18
AJDm110/4Hс внешним эжектором91002.230-40
Pedrollo JSWm 2CX (JSWm 10MXсамовсасывающий со встроенным эжектором7374.88,5-9
Pedrollo JSWm 2CX (JSWm 10MXсамовсасывающий, вихревой8388
APM 100, 150, 200 (Speroni)с выносным эжектором7641,8 2,710-40
BG и BGM (3, 5, 7, 9, 11 (Lowara)самовсасывающий со встроенным эжектором946-602-48-9
JET 112 T от DABсамовсасывающий со встроенным эжектором6-8502-38-9
Calpeda NGLM 4 / Aсамовсасывающий со встроенным эжектором8502-49
JMC 100центробежный самовсасывающий7.544.538
Джилекс Джамбо 70/50 Н / 3702самовсасывающий8504.29
Лучшие насосные станции глубокого подъема воды
Grundfos JPD 4-54 PT-Vс выносным эжектором65427
ELITECH САВ 800/24Эс выносным эжектором6452.425
Джилекс Джамбо 50/28 Ч-18с выносным эжектором328

Здесь подобраны станции и насосы со встроенным эжектором или внешним исполнении. Для автоматизации процесса добычи воды из скважин рекомендуют к этим насосам приобрести гидроаккумулятор с реле давления. Обычно покупают готовую насосную станцию. Производитель подсчитал оптимальный объем резервуара для данного типа насоса.

Чтобы насосное оборудование работало бесперебойно, надо правильно подобрать насос. Кроме статического, динамического уровня, дебита скважины, среднего потребления на человека в сутки необходимо определить общую высоту подъема воды от зеркала до высшей точки подачи. Не забывайте горизонтальный участок, 6%-10% от которого надо прибавить к высоте подъема. Так определите необходимый напор.

Самовсасывающие поверхностные насосы без встроенного эжектора лучше устанавливать в подвальных помещениях или кессонах. Чем короче будет расстояние до поверхности воды, тем меньше гидравлические потери. Повороты и сужения водопроводных линий тоже увеличивают гидравлические сопротивления. Приобретите накопительную емкость для полива, так вы создадите запас воды, если суточный дебит скважины низкий.

Видео – Ручной насос на скважину без фундамента

Можно было рассмотреть еще один тип насоса — компрессор. Его используют для подъема воды из скважины методом эрлифта. Способ не нашел широкого распространения. Часто используют погружные, полупогружные и глубинные насосы, но их устройство сложнее, стоимость и ремонт тоже обходится недешево. Лучший вариант для неглубоких скважин —поверхностный насос.

Несколько полезных и важных советов

Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.

Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.

В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы

Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой. Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты

Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту

Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты. Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.

Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.

В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.

Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.

В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.

Во время монтажа насоса оголовок может немного сместиться. Следует убедиться, что вес насоса приходится именно на трос, а не удерживается трубой. Только после этого положение оголовка можно зафиксировать винтами.

Подготовка к монтажу насоса

Также выбор насоса будет зависеть оттого, какая производительность Вам нужна. Ведь если это жилой загородный дом, то напор воды Вам нужен постоянный, без перебоев.


Если же это просто дача, в которой Вы живете нечасто, то и мощность Вам подойдем меньшая. Чтобы скважинный насос служил Вам долго, обязательно используйте его согласно техническим данным, т.е. покупайте на ту глубину, при которой он будет эксплуатироваться.

Если качество грунта не отличается хорошими свойствами, то скважину лучше защитить при помощи бетонных колец, создав так называемый «коридор», который не допустит разрушения почвы. По диаметру насоса выбирается обсадная труба.

Также предусмотрите, как будет подсоединен насос к электрической сети. Кабель должен быть в спокойном состоянии, не растянутым.



Вода из насоса поднимается по трубам, чаще всего пластиковым.Т.к. именно пластик более долговечный: у него хороший срок службы, он не подвергается гниению и коррозии ему не страшны.

Прежде чем установить насос для постоянного использования, сначала прокачайте грязную воду из скважины при помощи дешевого насоса.

Монтаж глубинного насоса происходит прямо в скважине, тем самым не требует отдельного места.

Для начала необходимо собрать всю конструкцию, которая в последующем будет погружена в скважину.

ЗИМНИЙ ВАРИАНТ С УСТАНОВКОЙ МЕТАЛЛИЧЕСКОГО КЕССОНА

Кессон – это подземная металлоконструкция (камера), располагающаяся непосредственно над скважиной, приваривается герметично к обсадной трубе, и выполняет несколько функций:

  • Защищает устье скважины от затопления и загрязнения паводковыми водами.
  • Защищает систему от замерзания и даёт возможность эксплуатировать скважину круглогодично, а не только в тёплое время года.
  • Даёт возможность разместить оборудование (аккумуляторный бак, блок управления и кабельно-трубную разводку) непосредственно над скважиной, при отсутствии специального помещения в доме.
  • Обеспечивает удобный доступ к оборудованию для его ревизии, ремонта или сервисного обслуживания.
При обустройстве скважины под ключ крышка горловины кессона выше земли минимум на 5 сантиметров.При зимнем обустройстве скважины горловина кессона дополнительно утепляется.При обустройстве скважины под ключ в кессоне устанавливается все водоподъемное оборудование.

Как пользоваться?

При эксплуатации аппарата следует помнить основные правила:

  1. Установку своими руками следует производить в сухом и желательно, отапливаемом помещении.
  2. Обязательно защитить прибор от попадания на него воды. Если он расположен не в помещении, нужно соорудить крышу.
  3. Насос необходимо прочно закрепить, поскольку при работе он может смещаться.
  4. Регулярно проводить осмотр всех соединений и труб на наличие протечек.
  5. Проверять износ фильтра, при наличии повреждений заменить.
  6. Проверять наличие воды в помпе, своевременно доливать, не допустив ее опустошения.

Маленький вес, низкая цена, хорошая мощность и возможность установки своими руками отличают этот вид насосов от прочих. Главное не забывать, что глубина с которой они могут поднимать воду, ограничивается отметкой в девять или десять метров, и не допускать попадания в конструкцию мелких абразивных частиц. И тогда насос прослужит вам долгое время. В других наших статьях вы можете ознакомится с пластиковым унитазом для дачи и почему протекает унитаз.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
