На чем основан принцип действия насосной станции автоматического водоснабжения для дома

Как подключить и настроить?

Установить и подключить насосную станцию водоснабжения не трудно. Покупатель может сделать это самостоятельно, придерживаясь при этом некоторых правил и рекомендаций:

• прибор следует размещать горизонтально и только на твердой, устойчивой поверхности, во избежание его опрокидывания;
• нельзя использовать мягкие трубы, которые будут подводиться к водозабору. Их можно пережать, защемить, перекрыв тем самым доступ воды к насосу, вызвав сухую работу и его поломку;
• всасывающая труба должна находиться в воде, на глубине, не менее 30 см, чтобы не допустить сухой работы механизма;
• во всасывающей трубе должен быть установлен фильтр, защищающий насос от попадания в него мусора, песка, а также обратный клапан, предотвращающий вытекание воды обратно в скважину, колодец или другой объект забора воды;
• нельзя слишком жестко крепить входную трубу к патрубку, чтобы избежать высокого напряжения в трубопроводе и изменения положения насоса;
• необходимо обеспечить полную герметичность в области соединения труб;
• прежде, чем включить станцию, нужно проверить давление в гидробаке и заполнить насос и всасывающую трубу водой;
• нельзя включать прибор сразу на полную мощность, чтобы избежать поломки;
• включая аппарат, следует открыть краны, в которые через него подается вода, чтобы вывести весь воздух из системы;
• после закручивания/закрытия кранов, когда из них польется вода, необходимо проверить включатель давления, его работу.

Подробную инструкцию о подключении смотрите на видео:

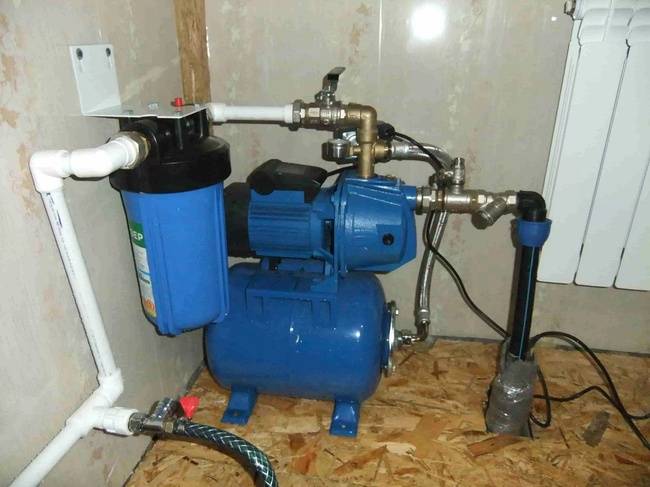

Установите фильтры

Два фильтра для очистки. Самопромывающийся и полипропиленовая нить

Изначально проектирование и подключение насосной станции требует соблюдения требований установленного регламента общей эксплуатации всей конструкции в целом. Для первичной очистки воды требуется наличие определённых очищающих элементов. Распространённым вариантом считается установка фильтров механической очистки на входе водоснабжения перед насосной станцией.

Первый фильтр состоит из пластиковой колбы с сеткой внутри для сбора крупных частиц мусора. Следующий очищающий элемент установлен сразу за первым, состоящий из колбы, внутри которой установлен фильтр полипропиленовая нить. С её помощью происходит окончательная фильтрация (очистка) воды, поступающей в основной водопровод дома.

Обычно оба фильтра используются не только для водоснабжения. Опытные проектировщики параллельно с подачей воды используют фильтра на выходе для накопительной емкости. То есть отфильтрованную воду можно подавать сразу напрямую в дом, или через накопительную ёмкость. Это могут быть водонагреватель, большой резервный накопитель и др.

Дополнительное оборудование

Помимо электронасоса, гидроаккумулятора и управляющей автоматики в комплект любой насосной станции в обязательном порядке входят:

• соединительная арматура, в том числе гибкая подводка, соединяющая насос с гидроаккумулятором;
• манометр, измеряющий давление жидкости в системе и облегчающий контроль за работой насоса,
• обратный клапан, предотвращающий опорожнение подводящей магистрали при выключении насоса;
• фильтры, препятствующие попаданию в насос механических примесей;
• автоматы защитного отключения насоса.

Фильтры

Центробежные насосы характеризуются повышенной требовательностью к чистоте перекачиваемой жидкости

Очень важно, чтобы в проходящей через насос воде не было абразивных частиц (ил, песок и т.д.), а также длинноволокнистых включений с линейными размерами более 2 мм (водоросли, травинки, щепки)

Предельно допустимым количеством механических примесей считается 100 г/м3. Защитить насос от выхода из строя и отдельные его узлы от преждевременного износа в результате перекачивания воды, содержащей инородные включения, поможет сетчатый фильтр грубой очистки.

Он монтируется на конце водозаборной трубы и отсекает крупный мусор, плавающий в толще воды или на ее поверхности.

После станции ставятся картриджные фильтры тонкой очистки, доочищающие воду, которая направляется к потребителю. Впрочем, к насосной станции они уже никакого отношения не имеют.

Обратный клапан

Чтобы насос был в состоянии в любой момент начать качать воду, необходимо, чтобы подводящая магистраль всегда была заполнена. Именно поэтому система водозабора насосных станций оборудуется обратным клапаном, устанавливаемым сразу после сетчатого фильтра грубой очистки.

Наличие обратного клапана избавит вас от необходимости каждый раз долго ждать, пока вода поднимется в насос из скважины, и, что более важно, убережет насос от работы в режиме «сухого» пуска, чреватого выходом оборудования из строя. Водозаборная труба с обратным клапаном. Водозаборная труба с обратным клапаном

Водозаборная труба с обратным клапаном.

Защитная автоматика

Наши электросети не могут похвастаться стабильностью, и напряжение зачастую «гуляет» в довольно широком диапазоне. Обезопасить дорогостоящее оборудование от скачков напряжения поможет автомат защитного отключения. Если в комплект вашей станции этот компонент не входит, его можно (и нужно!) докупить отдельно. Не лишним будет и автомат защитного отключения при перегреве насоса.

Система защиты от «сухого» хода – еще один элемент, который необходим для продления срока службы насосной станции. Особенно важна она в тех случаях, когда производительность скважины непостоянна. Размещенный в скважине датчик подаст сигнал на выключение насоса, как только уровень воды упадет ниже минимального предела. Это позволит предотвратить перегрев и выход насоса из строя вследствие перекачивания воздуха.

Как отремонтировать водяную насосную станцию своими руками

Первое, что потребуется сделать, это найти неисправность. Осмотрите визуально на механические поломки все узлы. После того как вы увидели источник проблемы, разберите систему, высвободив деталь. Предварительно, конечно, следует отключить электронасос от питания, чтобы не было ситуации, когда он работает «на сухую», ведь от этого он может перегореть.

Далее есть два способа действий:

Замена запчасти. Комплектующие не очень дорогие. Самым дорогостоящим является гидробак, а он ломается не очень часто, если изначально была куплена качественная модель

При покупке запасных частей обращайте внимание на соответствие технических характеристик и на оригинальный бренд. Замена производится по простой схеме: демонтаж, проверка и зачистка соединений, монтаж новой запчасти

Ремонт. Иногда это целесообразно, а в других случаях – потерянное впустую время. Исходите из своих возможностей и сложности поломки.

Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)

Диспенсер напольный AquaPro 311 (пустой, без охлаждения)

Диспенсер напольный AquaPro 6207CH (охлаждение/нагрев/комн.темп)

Насосные станции для дома – устройство и некоторые виды ремонта

Есть вещи, которые можно сделать самостоятельно, например:

• произвести прочистку обратного клапана и всей системы, труб;
• прочистить фильтр грубой очистки;
• настроить реле;
• поставить дополнительный накопительный бак;
• произвести демонтаж старой конструкции и пр.

Но другие ремонтные работы требуют специализированных знаний и опыта. Так мы рекомендуем обращаться к специалистам, когда вопрос касается поломки гидробака.

Замена груши гидроаккумулятора

Мембрана – самое чувствительное место у водного резервуара, поскольку именно она ежедневно подвергается непосредственному воздействию. Когда она пробита, появляются первые симптомы – снижается напор воды в кране, а также она подается рывками, с воздушными массами. Основной критерий, по которому определяется наличие пробоя – это давление в клапане, оно должно быть 1,5 атмосфер. В обратном случае производится замена:

• Первый шаг — демонтаж.
• Затем сливается вода.
• Откручивается фланец.
• Вытаскивается мембрана.
• Изнутри удаляется ржавчина, если она есть, резервуар просушивается.
• Монтируется новая груша, система собирается в обратном порядке.
• Делаются тестовые запуски на предмет утечек.

Как устроена насосная станция

В комплектацию насосных станций, чаще всего, входят:

• Насосный агрегат.
• Напорный бак с мембраной.
• Реле давления.
• Манометр, для измерения давления.
• Кабель.
• Клеммы, посредством которых выполняется заземление.
• Разъем для подключения устройства.
• Иногда сюда входит накопительная емкость или гидроакумулятор.

При устройстве в станцию накопительного бака имеется ряд недостатков:

• Низкий напор воды.
• Сложности при монтаже.
• Большие габариты.
• Установка бака требует выше, чем уровень помещения.
• При отказе датчика, если бак заполнен водой, это может стать причиной затопления помещения.

Станция, у которой гидроаккумулятор снабжен реле давления, недостатков меньше. Специальное реле следит за верхним пределом давления воздуха. Насос прекратит работать при установке заданной величины давления, а при поступлении сигнала на реле нижнего значения предела давления агрегат снова начнет свою работу.

На включение крана водопровода реагируют автоматические насосные станции. Насос работает при открытие крана, а при его закрытие, агрегат автоматически выключается.

Как выбрать насосную станцию

При отсутствии в доме централизованного водоснабжения обойтись без насосной станции будет достаточно трудно.

При выборе оборудования необходимо учитывать:

Производительность. Нужно, чтобы этого объема жидкости хватало на нужды всех жителей дома.

1. центробежные самовсасывающие насосы;
2. вихревые самовсасывающие насосы.

Оба вида могут быть:

1. моноблочными, когда насосная станция имеет гидравлическую часть насоса расположенную на одном валу с электромотором;
2. консольными.

Бывают насосные станции:

1. первого подъема, который выполняется из колодца или скважины;
2. второго, создает в системе величину напора, которая находится выше уровня поверхности земли: второй, третий этажи;
3. реже третьего, используется для подъема воды еще выше. В этом случае несколько насосов работает в одной цепочке.

Наиболее востребованными считаются насосные станции, с использованием самовсасывающего насоса. Обеспечить потребности жилища, где проживает до четырех человек, хватает обычно насосной станции небольшой или средней мощности, у которой объем емкости до 20 литров производительностью до 4 м3 в час и напором в от 40 до 55 метров

Приобретая оборудование необходимо обращать особое внимание на материал изготовления деталей агрегата и качество его сборки

Одним из наиболее важных для большинства людей критериев при подборе насосной станции выступает ее цена, при этом, многие не задумываются о том, что часто скупой платит дважды.

• Есть и такие дачники, которые предпочитают собрать нечто из разряда сборной солянки из подручных материалов. В итоге элементы, образующие такую самодельную систему, настолько не предсказуемы, что скорее всего быстро приводят ее в негодность.
• Другой вариант для экономичных – приобретение наиболее дешевого китайского насоса. Такие аппараты имеют корпус, изготовленный из тонкого пластика низкого качества, а также сомнительные комплектующие. Эти насосы наиболее дешевые и легкие, но более достоинств у них выделить нельзя, а вот минусов достаточно. Они обладают высокой шумностью и малым сроком службы.

Если выделить насосные станции по среднему отношению цены и качества, то их стоимость не превысит 400 долларов. Модели получше обойдутся около 500.

Принцип действия

На этапе монтажа бытовая насосная станция подключается к системе водоснабжения, а ее всасывающая магистраль с водозаборным устройством на конце опускается в колодец или другой источник воды.

Работа двигателя насоса контролируется управляющим элементом, в качестве которого применяют реле давления или автоматику давления.

Эти устройства имеют различный принцип действия. Реле давления запускает насос в случае падения давления в системе до определенной отметки и останавливает его работу, как только давление достигнет максимального значения.

Автоматика давления реагирует на движение воды в трубопроводе.

Мембранный бак-аккумулятор представляет собой резиновую камеру, помещенную в герметичный металлический корпус, в котором с помощью обычного автомобильного насоса поддерживается определенное давление воздуха.

Во время работы станции резиновая емкость заполняется водой до тех пор, пока давление внутри нее не уравновесится давлением закачанного в бак воздуха.

Принцип работы насосной станции

Благодаря наличию упругой воздушной подушки, охватывающей резиновую камеру с водой, мембранный бак может выполнять две функции:

1. поддерживать некоторое время требуемый напор в системе водоснабжения без участия насоса, благодаря чему сокращается количество включений двигателя, во время которых он работает в самом тяжелом режиме;
2. амортизировать возникающие в момент запуска насоса гидроудары, препятствуя таким образом разрушению элементов трубопровода и запорной арматуры.

Особенности конструкции

Когда участок расположен в отдалении от магистрального водопровода, владельцы своего коттеджа находятся перед выбором – устанавливать обычный насос в колодце или обустраивать скважину. Если вопрос касается дачного домика, то может хватить небольшого объема воды, но для постоянного круглогодичного проживания семьи из 3-5 человек этого будет недостаточно. Тогда потребуется установка, включающая:

• Сам погружной или поверхностный электронасос. Это основной конструктивный узел, который отвечает за подъем жидкости из скважинного забоя на поверхность. К нему подключаются водопроводные трубы – ее край входит в один из отверстий пятивыводного штуцера.
• Гидроаккумулятор. Его также называют накопительным баком. Это металлический резервуар, который разделен мембранной грушей или диафрагмой. С одной стороны — воздушный клапан, в котором поддерживается 1,5 атмосферы, со второй — происходит закачка воды. И чем больше жидкости, тем выше давление воздуха.
• Обратный клапан. Он отвечает за то, чтобы вода, попавшая в насос, при его отключении не спускалась обратно вниз, в забой.
• Блок управления. Его также называют автоматикой, она состоит из реле и манометра. Два этих прибора контролируют уровень жидкости в гидробаке и давление в системе.
• Подвод электрического питания.

Параметры давления в гидроаккумуляторе

При настройке параметров водопровода необходимо найти “золотую середину” между максимальным давлением, позволяющем функционированию сантехники и минимальным для щадящего режима эксплуатации трубопровода и его элементов:

• Для полноценной работы сантехники в системе должно поддерживаться давление в пределах 1,4-2,6 атмосферы.
• Для уменьшения нагрузки на мембрану гидроаккумулятора производители рекомендуют выставлять давление не ниже 2 атмосфер.
• Регулировка давления происходит в каждом случае индивидуально, в зависимости от используемой аппаратуры, количества сантехники, длины водопровода и так далее.

К примеру, для одноэтажного загородного дома небольших размеров вполне достаточно 1,5 атмосферы. Для коттеджа в несколько этажей – естественно, этот показатель должен быть увеличен. Но он не должен превышать максимально допустимое давление, указанное в технических паспортах сантехники – иначе она выйдет из строя.

Помимо этого, высокое давление создает лишнюю нагрузку на соединения в системе, что повышает риск их разгерметизации и появления течи.

Лучшие вихревые насосные станции

Подобные модели отличаются небольшими габаритами и низкой ценой. Их рабочие колеса оснащены радиальными лопастями, начинающими вращение при прохождении между ними воды. Вихревые насосные станции требовательны к чистоте жидкости и могут вибрировать при работе.

SFA Sanicubic 1 VX

5

★★★★★оценка редакции

97% покупателей рекомендуют этот товар

Смотрите обзор

Главной особенностью модели является наличие двигателя повышенной мощности — 2000 Вт. Этого достаточно для перекачивания жидкости или неоднородных стоков на высоту до 10 метров. Благодаря использованию современной технологии безлопастных турбин Vortex, устройство стабильно работает при попадании твердых примесей.

Объем воды — 32 литра, максимальная температура жидкости +70°С. Дистанционная панель управления может быть размещена в любой части здания, в комплектацию входят проводная и звуковая сигнализации для лучшего контроля работы агрегата. Корпус насосной станции оснащен акустической изоляцией, что минимизирует уровень шума даже при высокой нагрузке.

Достоинства:

• мощный двигатель;
• высокая производительность;
• большой объем резервуара;
• дистанционное управление;
• тихая работа.

Недостатки:

высокая цена.

Станция SFA Sanicubic 1 VX (2000 Вт) предназначена для обеспечения работы принудительной канализации. Она работает как с чистой, так и с грязной водой. Прекрасный выбор для установки в загородном доме или коммерческом здании.

Elitech САВ 400В/19

4.9

★★★★★оценка редакции

94% покупателей рекомендуют этот товар

Корпус модели выполнен из чугуна и покрыт антикоррозийным составом. Благодаря отверстиям для креплений его легко установить на любой поверхности. Глубина всасывания составляет не более 8 метров, в качестве источника могут выступать колодцы, открытые водоемы, скважины.

Рабочая мощность двигателя 400 Вт, объем гидроаккумулятора — 19 литров. Производительности насосной станции достаточно для обеспечения стабильного поступления 40 литров воды в минуту.

Достоинства:

• бесшумная работа;
• высокая производительность;
• работа в автоматическом режиме;
• удобная установка;
• защита от перегрева.

Недостатки:

короткий кабель подключения.

Elitech САВ станет отличным решением для организации водоснабжения частного одноэтажного дома. Резервуар позволит воспользоваться небольшим запасом воды при отсутствии электропитания.

Aquario Auto ADB-35

4.9

★★★★★оценка редакции

90% покупателей рекомендуют этот товар

Модель оснащена реле давления механического типа, с помощью которого можно наиболее точно настроить включение и выключение насоса. Встроенный манометр и защита от перегрева способствуют лучшему контролю рабочего состояния устройства и продлению срока его службы.

Допустимый размер частиц в рабочей среде составляет 0,1 мм, глубина всасывания — до 7 метров. Мощность двигателя 430 Вт способствует эффективному перекачиванию до 35 литров жидкости в минуту. Корпус агрегата выполнен из чугуна и покрыт антикоррозийным химическим составом в местах соприкосновения с жидкостью.

Достоинства:

• защита от перегрева;
• вал из нержавеющей стали;
• длительная работа;
• высокая производительность;
• низкая цена.

Недостатки:

шумная работа.

Aquario Auto ADB-35 стоит приобрести для перекачивания чистой воды из скважин или колодцев. Отличное решение для индивидуальной системы водоснабжения по доступной цене.

Termica Comfortline TL PI 15

4.8

★★★★★оценка редакции

87% покупателей рекомендуют этот товар

Основным материалом, использованным при изготовлении этой модели, послужила нержавеющая сталь. Все важные элементы конструкции устойчивы к возникновению коррозии и износу. Особенностью насосной станции является удобная регулировка мощности. Три рабочих режима обеспечивают удобное пользование системой для решения различных задач, а заодно позволяют экономить электричество.

Максимальный напор составляет 15 метров, пропускная способность — 1,5 м³/ч. Агрегат может быть установлен в любом положении. Он оснащен защитой от перегрузки и автоматическим реле, что позволяет забыть о необходимости частого технического обслуживания устройства.

Достоинства:

• легкая установка;
• прочный корпус;
• экономичное потребление энергии;
• низкий уровень шума;
• малые габариты.

Недостатки:

вибрация при работе.

Termica Comfortline рекомендована к использованию в системах бытового водоснабжения. Оборудование стоит приобрести владельцам частных малоэтажных домов или дачных построек.

Основные рабочие составляющие

Насосная станция, собранная в заводских условиях в значительной мере превосходит набор самостоятельно подобранных элементов в домашних условиях.

Это обусловлено точным подбором технических параметров каждого узла, компактностью единой конструкции, наличием общего блока управления. Рассмотрим, из чего состоит бытовая насосная станция:

• электрический центробежный насос поверхностного типа;
• накопительная емкость;
• манометр;
• реле давления;
• обратный клапан;
• входная труба с фильтром в виде сетки;
• выходная труба для подключения к водопроводу.

Это все компактно установлено на общей несущей раме всей конструкции. Среднестатистическая комплектация способна автоматически поддерживать давление внутри системы водопровода на уровне 1,5 атмосферы. Этого достаточно для полноценной работы сантехники частного дома.

Более дорогие конструкции способны выдавать максимальное давление в 4,5 атмосферы, чего хватает для обеспечения трехэтажного коттеджа. Она не требует особых условий, для ее эксплуатации и технического обслуживания будет достаточно наличие технической комнаты. Альтернативой для установки может быть кессон.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Устройство оборудования

Классическая насосная станция устроена одним из двух способов:

• с вихревым насосом;
• с центробежным насосом.

При одинаковой производительности отличается только способ подъема жидкости из глубины. Для частного дома достаточно средней или малой мощности оборудования, в зависимости от количества жильцов и техники.

Существуют еще эжекторные устройства, которые позволяют качать воду из глубины более 10 метров. Эти приборы стоят дороже, но если скважина глубокая и вода находится далеко, выгоднее купить подходящее оборудование, чем бурить новую скважину.

По способу накопления жидкости существует две разновидности станций – устаревшей модели с накопительным баком и нового образца – с гидроаккумулятором.

Накопительный бак редко встречается в продаже, так как насосные станции требуют особых условий монтажа и обслуживания. Из бачка вода в трубы поступает самотеком, поэтому напор в кране небольшой, нет возможности полноценно пользоваться душем или установить, к примеру, ванну-джакузи. Накопительный бак нужно устанавливать выше самого насоса – не всегда можно найти место для громоздкой конструкции литров на 200–300. Вдобавок, если датчик контроля наполнения сломается, возможно затопление помещения.

Гидроаккумулятор – небольшая емкость с резиновой мембраной внутри. Вокруг нее находится воздух. При наполнении груши воздух постепенно сдавливается и выталкивает жидкость в трубы. Устройство снабжено реле давления, по показаниям которого станция включается и выключается.

Кроме накопительных резервуаров насосные станции укомплектованы:

• электрическим узлом – кабель, разъем для подключения, клеммы для заземления;
• блоком управления – манометр, реле давления;
• один из видов насосов.

Описание работы гидроаккумулятора

Это накопительное устройство. Оно представляет собой специальную металлическую герметичную емкость, в состав которой входит эластичная мембрана и объем жидкости, имеющий определенное давление. Прибор следит за тем, чтобы давление в системе оставалось стабильным. Его регулировка позволяет предотвратить преждевременный износ насоса.

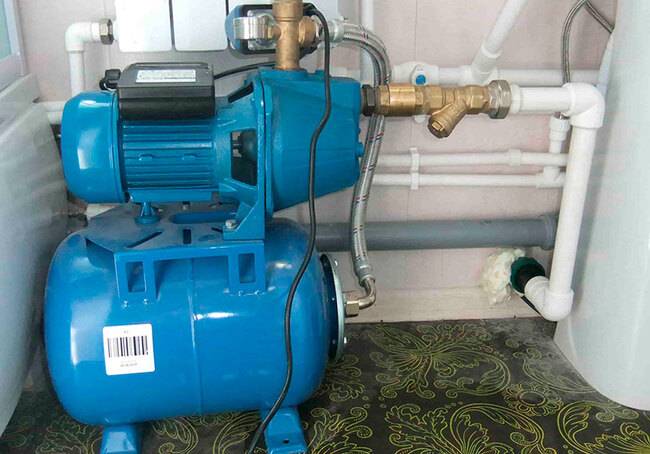

Понять принцип работы насосной станции можно из представленной иллюстрации

Бак из мембран гидронасоса запасает воду, поэтому в момент открытия крана насос включается только тогда, когда ее запас закончился. Каждый отдельный прибор отличается определенной нормой включений за один час. Гидроаккумулятор обеспечивает его запасом неиспользованных включений.

Принцип работы устройства:

• Специальная мембрана разделяет корпус на две камеры. В одной хранится вода, в другой находится воздух.
• Водяная камера-мембрана предотвращает соприкасание жидкости с поверхностями корпуса, сделанными из металла.
• Благодаря наличию пневмоклапана происходит регулирование давления. Вода проникает в аккумулятор при помощи специального присоединительного патрубка на резьбе.

Важно, чтобы устройство можно было легко разобрать, если понадобится ремонт. Одним из важных условий слаженной работы гидроаккумулятора и всей системы является совпадение диаметров трубопровода и патрубка, отвечающего за напор

Когда благодаря насосу вода попадает в мембрану, устройство следит за порогом давления и в нужный момент отключает прибор при помощи реле.

Назначение и устройство насосных станций

Функцией насосной станции является подача воды в автономную водопроводную систему и поддержание давления в ней на заданном уровне.

Для этого может использоваться как вода, извлекаемая из скважины или колодца, так и привозная, для хранения которой используются специальные резервуары (бассейны).

В состав автоматической насосной станции входят следующие элементы:

• водозаборный патрубок с сеточным фильтром;
• обратный клапан;
• всасывающий трубопровод;
• насос с электродвигателем;
• управляющий элемент – реле давления или автоматика давления;
• эластичный (мембранный) бак-аккумулятор;
• манометр;
• устройство защиты насоса от сухого хода.
