На основании каких параметров выбирать насосную станцию

Особенности насосной установки

Насос подает воду при включении крана. Если снабдить систему водоснабжения датчиком на включение насоса, то при включении любого крана, будет работать насос и подавать воду в водозаборной точке. Согласитесь, — это не лучший вариант. Ведь от частого включения насоса, он быстро выйдет из строя, да и в случае перебоев подачи электроэнергии, будут проблемы. Такой вариант возможен для полива растений на участке, или при нерегулярном проживании жильцов на даче.

Помпа подает воду в накопительную емкость. Этот вариант уже лучше предыдущего тем, что нет зависимости от наличия электроэнергии. И экономичная работа насосной станции. Но здесь один существенный недостаток при такой системе водоснабжения: емкость, вместимостью от 200 литров (бочку), нужно надежно установить в верхней части дома.

Чаще всего размещать её приходится на чердаке. Во-первых, там надо делать площадку, несущую нагрузку на подстропильных бревнах, и утеплять резервуар. Во-вторых, вода самотеком из емкости не создает напора, а без определенного давления воды не будут работать сантехнические приборы (стиральная и посудомоечная машина). Для лучшего напора воды нужно врезать насос в систему. На все это требуются дополнительные средства.

Насос качает воду в гидравлический бак на насосной станции. Это самый подходящий вариант при выборе насосной станции, так как не требуется дополнительных расходов на накопительную емкость.

Внимание. После монтажа насосной станции, вода в водопроводе будет всегда находиться под давлением, поэтому при ремонте необходимо сначала слить воду из магистрали

При выборе насосной станции нужно знать, на какой глубине находится вода в скважине. От этого зависит выбор вида агрегата: поверхностный или погружной насос. Если вода в скважине находится на глубине не более 8-10 метров, то оправдан будет выбор поверхностной установки с насосом наверху. Если же линза воды располагается более 10 метров от поверхности земли, то нужно использовать погружной насос с размещением автоматики наверху. Второй вариант дороже из-за стоимости насоса. Рассмотрим более подробно работу насосной установки водоснабжения.

Какую насосную станцию для частного дома выбрать

1. При выборе насосной станции главный критерий – соответствие технических характеристик агрегата и расчетных данных.

2. При отсутствии необходимости решать дополнительные задачи выбирается стандартная НС с гидроаккумулятором и реле давления.

3. Материалом изготовления может быть чугун – хотя он и тяжелый, но не ржавеет и практически не шумит.

4. Если нужно достать всасывающим шлагом до глубины от 10 до 15 м, берется модель со встроенным эжектором.

5. При более затруднительном варианте касательно отметки зеркала и протяженности горизонтального участка модификация выбирается с эжектором выносным.

6. В оборудования обязательно должна быть защита от перегрева и «сухого хода».

Лучшие модели премиум-класса

1. Grundfos Hydrojet JPB 5/24

Гидрооборудование датского производителя имеет хорошие технические характеристики. Бак гидроаккумулятора дополнительно защищен антикоррозийным слоем. Есть дополнительные конструктивные элементы.

При возникновении аварийных ситуаций автоматическая система самостоятельно отключит станцию. Детали изготовлены из стали. Для работы предусмотрен широкий температурный диапазон. Оборудование имеет простую конструкцию, хорошую производительность и высокий уровень надежности.

Такая станция очень дорого стоит, создает много шума во время работы. К тому же реле давления не всегда вовремя срабатывает.

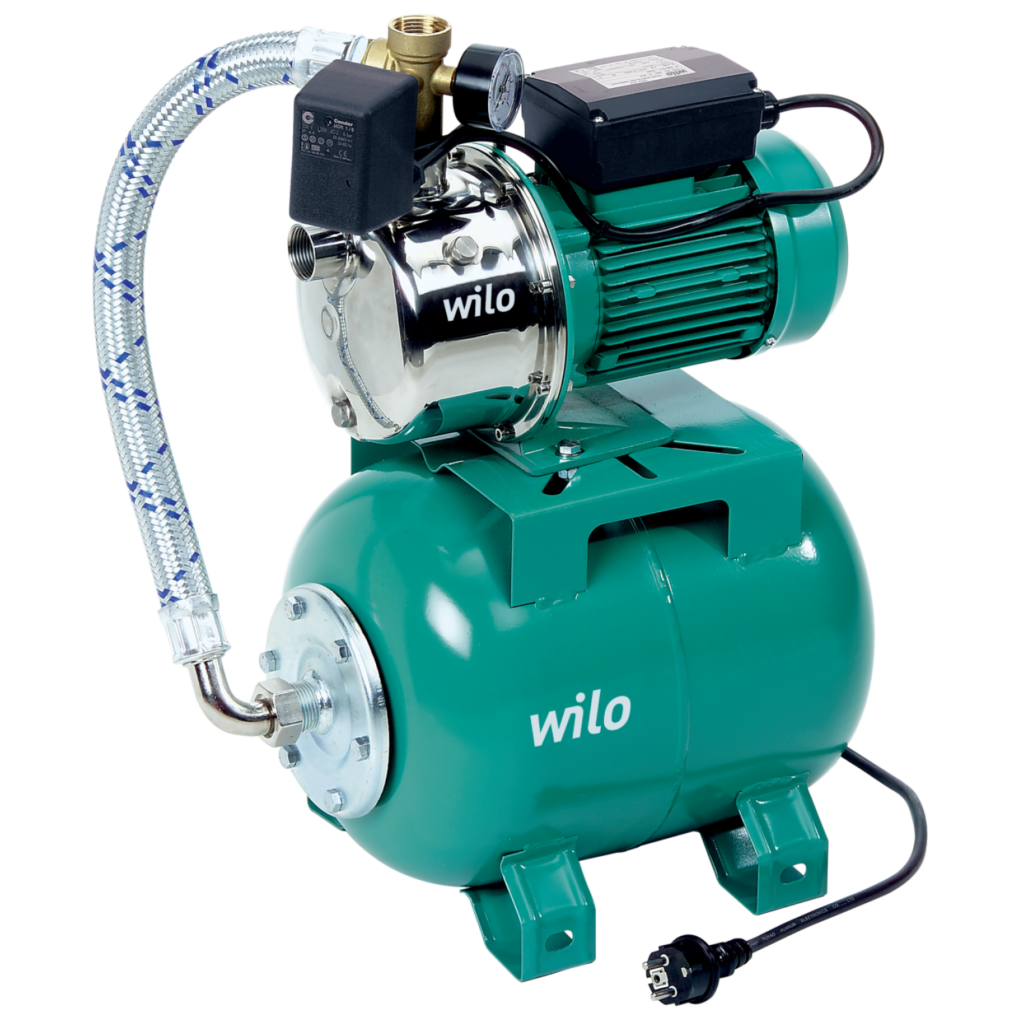

2. Wilo Jet HWJ20L202

Эта станция работает практически бесшумно. Потребляет немного электроэнергии. Создает отличный напор подаваемой воды.

Есть датчики, которые контролируют уровень воды в системе и защищают двигатель от перегрева. Отличная сборка и полностью автоматическое функционирование. Станцию можно приобрести за небольшую цену.

Очень сложно выполнить первоначальный запуск оборудования.

Похожий материал

  • Лучшие метеостанции для дома по отзывам. ТОП 12
  • Газовые котлы для отопления частного дома как выбрать
  • Твердотопливный котел для отопления частного дома, какой лучше выбрать? Рейтинг 2020
  • Лучшие модели электрических накопительных водонагревателей по отзывам
  • Какие лучше насосы для колодцев (погружные) по отзывам?

Устройство и принцип работы

Насосная станция – это набор механизмов, которые связаны между собой и органично работают на перекачку жидкости. Бытовые системы отличаются от промышленных размерами, а также мощностью.

Моделей станций много, но все они состоят из определенного набора:

  • Насос погружной или поверхостный для перекачивания воды;
  • Гидроаккумулятор для запуска системы в работу;
  • Манометр для слежения за давлением в системе;
  • Реле давления.

Обычно насос работает автоматически. После монтажа система запускается в работу и функционирует без остановки длительное время.

Принцип действия насосной станции:

  • Начиная работу насос закачивает воду в гидроаккумулятор и домашнюю систему водоснабжения;
  • После достижения определенного давления(обычно 2,8 атмосфер) реле давления выключает насос автоматически;
  • Давление в системе будет постоянным до открытия кранов;
  • После открытия крана вода начинает сливаться, давление понижается;
  • При понижении давления в системе до 1,5 атмосфер, реле вновь запустит систему наполнения;
  • После закрытия крана реле не выключит насосы до получения давления в 2,8 атмосфер.

Монтаж системы проводят специалисты. Можно установить самостоятельно, если есть опыт работы с подобными системами. В комплектации идет подробный план подключения и правила эксплуатации. Чаще всего для установки нужны не только профессионалы, но специальный инструмент.

Выбрать в магазине правильный агрегат – сложность №1. Для доставки и установки необходимы обученные работники.

Marina CAM 100/25

Надежная и мощная станция для организации домашнего водоснабжения от фирмы Marina заслужила доверие многих пользователей. Качественная установка с емкостью гидроаккумулятора 25 л подходит для использования в холмистой местности или для забора воды с большой глубины. На практике далеко не каждая модель справится с такими задачами. Большим преимуществом является наличие, автоматики для контроля уровня воды и защитной опции, исключающей перегрев.

Достоинства:

  • абсолютное соответствие заявленным характеристикам
  • наличие эжектора
  • низкий уровень шума
  • отлично переносит длительные нагрузки

Недостатки:

  • есть ограничение по температуре перекачиваемой воды – не более 35 градусов
  • конструкция не безупречна – довольно сложно подсоединить трубы ПНД 40 или 32 мм

Параметры выбора насосной станции для частного дома

Производительность

Насосная станция, исходя из своей производительности, должна в полной мере обеспечивать водой жителей дома. Поскольку взять воды больше, чем ее поступает невозможно, то производительность машины не должна быть выше дебита источника.

При расчете нужного объема в единицу времени во внимание берутся: число смесителей, их расход в зависимости от сантехнических приборов, вероятность пользования, количество жителей, нормы потребления. Не всегда полученные данные сходятся с реальностью, поэтому лучший вариант – ориентироваться на собственный опыт, при этом учитывать можно следующие приблизительные расходы в л/с:

Не всегда полученные данные сходятся с реальностью, поэтому лучший вариант – ориентироваться на собственный опыт, при этом учитывать можно следующие приблизительные расходы в л/с:

1. Унитаз – 0,1;

2. Кухонная мойка – 0,15;

3. Умывальник – 0,1;

4. Душевая кабина – 0,25;

5. Биде – 0,08;

6. Посудомоечная машина – 0,2;

7. Стиральная машина – 0,3;

8. Поливочный кран – 0,3.

Объем гидроаккумулятора

Поскольку непосредственная подача выполняется через гидроаккумулятор, необходимо правильно определить его объем.

Наиболее популярные емкости:

1. 24 л – подходят для семьи из 2 человек;

2. 50 л – для 3… 5 людей;

3. 100 л – для 6 и более жителей.

Напор

Необходимый напор по упрощенной схеме считается по формуле: (расстояние по вертикали между наивысшим смесителем и агрегатом) + (1/10 длины горизонтального участка) + (свободный напор у крана – от 3 до 10 м).

Мощность

Мощность, влияющая как на эффективность НС, так и на платежи за электричество, обязана быть оптимальной – в зависимости от сопутствующих параметров должна находиться в пределах от 500 до 2000 Вт.

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.

Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

  • нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
  • где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
  • слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
  • зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

Основные параметры насосной установки

Также нужно обратить внимание на отдельные параметры насосной станции:

  • Вместимость гидравлического резервуара. Обычно на станциях используются баки на 24 литра, но бывает, что требуются баки более вместительные. Это случается, если в семье больше 4 человек;
  • Материал корпуса насоса. Помпа, имеющая основание из чугуна, издает меньше шума, но она тяжелая и при монтаже требуются определенные усилия. Если корпус насоса изготовлен из «нержавейки», то такие агрегаты «подручные» при установке, но помпа во время работы очень «шумная». В настоящее время выпускаются насосы в пластиковом исполнении: они почти бесшумны и нейтрально проявляют себя к коррозии.
  • Без сомнений, существенным показателем при выборе насоса является рейтинг производителя. Перед покупкой желательно посмотреть отзывы о той или иной компании. Из наших компаний следует отметить фирму «Джилекс»: их изделия популярны среди пользователей, они приспособлены к Российским климатическим условиям. Надо отметить насосы с названием «Вихрь» и «Зубр». Немецкие фирмы «Wilo Se», «Gardena», «Metabo», всегда стояли в ряду первых компаний по популярности, соответственно, и надежности. Хорошие отзывы получают Итальянские фирмы «Marina», «Pedrollo», « Ergus».

В любом случае, выбрав и установив насосную установку, мы гарантированно обеспечим водоснабжение в доме. От этого намного улучшатся бытовые условия, и повысится комфортность проживания членов семьи.

Гидроаккумулятор насосной станции

Гидроаккумулятор, являющийся функционально важным узлом насосной станции, представляет собой герметичную металлическую емкость, подключаемую к выходному штуцеру насоса.

Устройство гидроаккумулятора

Внутри бака имеется эластичная мембранная перегородка, изготавливаемая обычно из натуральной резины или искусственного бутилкаучука.

Мембрана делит резервуар на две камеры – воздушную и жидкостную. Сочлененное с гидроаккумулятором реле давления определяет давление воды в жидкостной камере бака и на основании полученных данных управляет работой насоса.

Материалом для изготовления гидроаккумулятора традиционно является сталь. Если мембрана имеет грушевидную форму, то вода контактирует только с ней, и, значит, возможность коррозии внутренних стенок бака полностью исключена.

Гидроаккумулятор с грушевидной формой.

1. Металлический бак.2. Ниппель для подкачки воздуха.

3. Грушевидная мембрана.4. Штуцер для подключения к насосу.

Если используется плоская мембрана, разделяющая резервуар на две части, то на его металлические стенки наносят защитное полимерное покрытие.

Снаружи бак из низкоуглеродистой стали защищает от атмосферной влаги эмалевое покрытие. Если предполагается устанавливать насосную станцию за пределами отапливаемого помещения, то следует отдать предпочтение гидроаккумулятору из нержавейки.

Гидроаккумулятор из низкоуглеродистой стали, покрытый эмалью.

Гидроаккумулятор из нержавеющей стали.

Назначение и принцип действия гидроаккумулятора

Жидкостная камера заполняется водой, под действием создаваемого ей давления эластичная перегородка деформируется. При падении давления в результате расхода воды пользователями мембрана распрямляется, и происходит выброс новой порции жидкости из бака.

Таким образом, гидроаккумулятор обеспечивает подачу воды к точкам водоразбора даже при неработающем насосе. Более того, он ограничивает число включений насоса. Внутри резервуара хранится определенный запас жидкости, а потому нет необходимости включать насос каждый раз, как вы открываете кран.

Обычно расход воды из гидроаккумулятора до повторного наполнения составляет половину его полного объема. Например, из 20-литрового бака можно спокойно выкачать 10 л воды, не включая при этом насос. А чем реже последний включается, тем дольше прослужит.

Некоторые поверхностные насосы допускают большую частоту запусков – до 30-100 раз в час. Однако частые пуски/остановки существенно снижают срок службы электродвигателя – ресурс отдельных узлов устройства вырабатывается преждевременно. Идеальным с этой точки зрения вариантом считается, когда число включений/выключений насоса не превышает 10-20 раз в сутки.

Гидроаккумулятор не только создает давление в водопроводной сети дома, служит ограничителем числа повторно-кратковременных включений насоса, хранит в себе запас воды. Еще он позволяет избежать гидравлических ударов – резких скачков давления в системе.

Как выбрать объем гидроаккумулятора

Объем гидроаккумулятора может варьироваться в зависимости от модели от 8 до 100 и более литров. Выбор размера гидробака зависит от суммарного водопотребления, глубины скважины, длины трубопровода и параметров насоса. Совместно с насосами мощностью до 1.2 кВт рекомендуется использовать гидроаккумуляторы емкостью 20-24 л, для насосов мощностью 1.5-2 кВт больше подойдут баки на 50-60 л.

Какой объем можно считать оптимальным? Чем больше, тем лучше, но до определенных пределов. Теоретически, чем больше объем гидроаккумулятора, тем надежнее защищен насос от частых запусков. Однако практика показывает, что увеличение объема резервуара до 100-200 л очень часто приводит к снижению комфортности пользования водопроводом: пользователь вынужден мириться с тем, что напор воды, льющейся из крана, плавно снижается.

Пользователи, имеющие большой опыт эксплуатации насосных станций, единодушны во мнении, что наиболее удобен гидроаккумулятор объемом 16-24 л. Следует иметь в виду, что при необходимости вы всегда сможете подключить к водопроводной магистрали дополнительный гидроаккумулятор нужного вам объема.

Расчет производительности насоса

Самый сложный параметр при выборе насосной станции. Тут необходимо учитывать и наличие регулярного объема воды в скважине, потребность воды в сутки хозяевами, объем и диаметр труб, удаленность источника.

Максимальной считается производительность в 800 л/ч. Этого достаточно для пользования водой большой семье. Принимать можно ванну 2 раза в час, использовать стиральные и посудомоечные машины.

Практически все станции работают на глубине от 8 м. При очень глубоких скважинах необходимо увеличивать мощность насоса.

Объем гидроаккумулятора выбирается от количества потребления жидкости. Для семьи из 3-5 человек оптимальным будет объем 100 л.

Компактные станции водоснабжения способны обеспечить водой всех проживающих, а также накачать воду для полива сада. Насосная станция хороший выход из ситуации, когда нет возможности подсоединится к центральному водопроводу, а носить с ближайшей колонки или колодца воду давно не актуально.

Wilo Jet HWJ 20 L 202

Лучшая модель насосной станции для дачи или небольшого загородного дома и одна из самых производительных. Несмотря на скромный объем бака в 20 л, центробежный насос установки подает до 5 куб/ч, что считается высоким показателем. Глубина всасывания до 7 м, высота напора достигает 42 м, при этом агрегат перекачивает только чистую воду, температура которой не должна превышать 35 градусов. Производителем предусмотрены все необходимые защитные функции: контроль за уровнем воды и защита от перегрева. По надежности станция водоснабжения «даст фору» бюджетным аналогам. Как пишут на форумах владельцы данного агрегата, компактная станция представляет собой лучшее соотношение цены и качества.

Достоинства:

  • высокая производительность
  • компактность конструкции и надежность механизма
  • экономичность
  • проста в обслуживании

Недостатки:

  • сравнительно большая масса
  • сложная подготовка к первому запуску

Итог

Обзор лучших насосных станций включил ряд хороших моделей одного класса, между которыми не всегда можно обнаружить серьезные различия

При выборе установки пользователю следует обращать внимание на максимальную глубину забора воды, и предельную высоту потока. Эти два показателя необходимы при планировке системы водопровода в доме

Станции со встроенным эжектором ограничены по глубине забора воды, зато они обеспечивают стабильный, мощный поток воды под давлением до 4-5 бар. Выносной эжектор говорит о низком уровне шума и значительной глубине всасывания – порядка 20-40 м. Однако КПД таких установок редко достигает 50%. Таким образом, выбирая какую лучше купить установку, необходимо ориентировать на особенности расположения участка, планировку и строение здания.

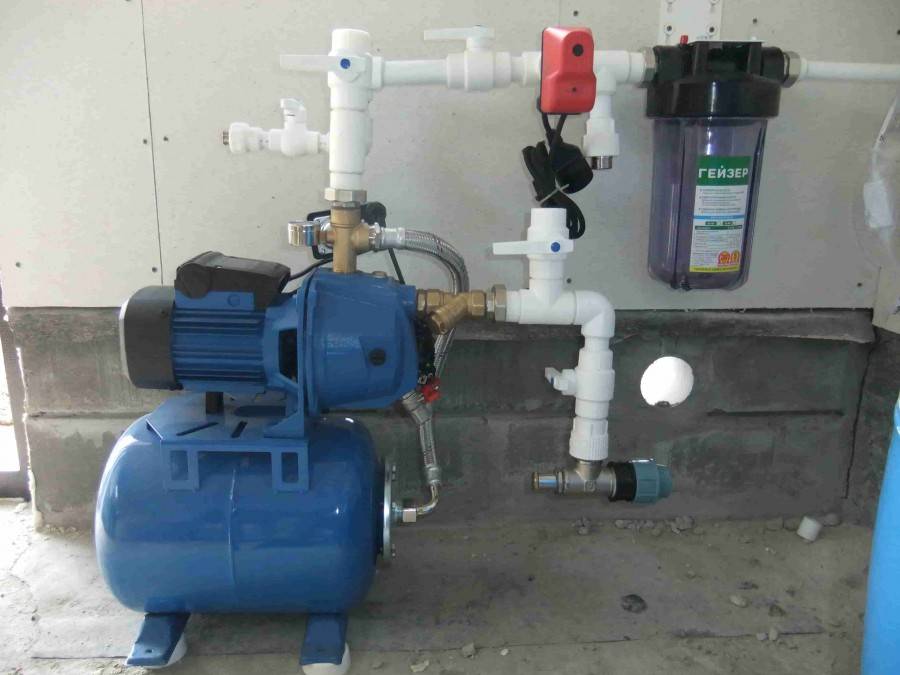

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование  — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель  пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать  скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Как выбрать насосную станцию в дом?

В магазинах и на сайтах доступен большой выбор насосных станций, поэтому покупателю трудно определиться с выбором. Какие параметры влияют на работу системы в частном доме, а что лучше подойдёт для дачи?

Основная задача насосных станций – доставка чистой воды до пользователя. При этом надо знать параметры своего строения и источника воды:

  • Высоту скважины;
  • Отдаленность от источника до насоса и кранов в жилом помещении;
  • Мощность насоса;
  • Максимальный объем накопительного бака;
  • Место размещения станции.

При покупке в магазине необходимо тщательно изучать паспорт . Внимательно смотреть все технические характеристики, а также габариты. В паспорте указаны максимальные мощности на все оборудование.

В заключении полезное видео

Ну вот и заканчивается наш обзор лучших поверхностных насосов этого года. Мы постарались по каждом модели собрать наибольшее количество информации, чтобы вы сумели выбрать для себя наиболее подходящее изделие. Если же у вас уже имеется опыт использования подобного оборудования или же вы хотите задать нам какой-то вопрос по данной теме, то добро пожаловать в комментарии к этой статье. Мы постараемся дать вам исчерпывающий ответ и разъяснить все непонятные моменты.

Выбираем электрический водяной насос

Watch this video on YouTube

Все про насосы Как выбрать насос и какие бывают насосы.

Watch this video on YouTube

Разновидности и особенности станций водоснабжения

Поверхностные станции наиболее востребованы из-за своей простоты при монтаже, доступности в ремонте и конечно, благодаря малой стоимости. Единственным недостатком у них является, — это «шумность» при работе насоса. В связи с этим, их рекомендуется устанавливать в отдельных, теплых и изолированных помещениях. Как вариант, может использоваться подполье в доме или специально изготовленный кессон.

Иногда применяют подобные устройства, когда требуется поднимать воду из скважины более 10 метров. В таких случаях выбирают её с эжекторным насосом. Эжектор представляет собой встроенное или выносное устройство, создающее турбулентный поток из-за конструктивного исполнения насоса. Благодаря вакууму в этом потоке, вода поднимается по трубопроводу вверх на большую высоту. Насосы с эжектором создают еще больше шума, поэтому их устанавливают в отдельном помещении.

Также находят применение насосы с выносным эжектором, когда «автоматика» находится наверху, а эжекторная часть, в виде двух труб, в скважине. При этом исполнении по одной трубе насосом закачивается вода, проходит через эжектор и поступает во вторую трубу. По ней вода под давлением поступает в гидравлический бак станции и затем распределяется по водозаборным точкам. Агрегаты с выносными эжекторами не производят шума, но они более дорогие и сложные при монтаже.
