Устранение засора
Поскольку наиболее частая причина плохой работы гидрозатвора – это типичный засор, то решить проблему можно в основном самостоятельно, не прибегая к помощи сантехника.
Очистка колена
Для начала можно попробовать самые обычные методы – очистка вантузом или с помощью специальных чистящих средств. Если это не помогает, то более эффективным методом будет чистка самого сифона. Для этого нужно аккуратно разобрать сифон, предварительно поставив тазик или положив тряпку под слив и прочистить его, используя бытовые средства. Не будет лишним и продезинфицировать внутренние поверхности.
Сантехнический трос
Если результат не достигнут или он незначительный, это говорит о том, что причина засора не в сифоне, а в буквальном смысле глубже – загрязнения забились в самой сливной трубе. Тогда нужно вызывать сантехника, но если в арсенале есть сантехнический трос, то операцию можно проделать самостоятельно.
Для этого можно воспользоваться таким алгоритмом действий:

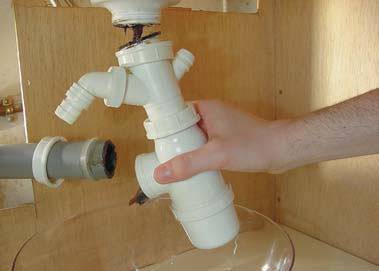

- Отвинтить верхнюю гайку, соединяющую сифон со сливным отверстием
Отвинтить нижнюю гайку (стык сифона с канализацией)
Приготовить ведро или другую емкость и тогда снять сам затвор
Воткнуть сантехнический трос в сливную трубу
Продевать его вглубь до упора (рука должна почувствовать сопротивление)
Вращательными движениями (с помощью рукоятки) прочистить засор
Бывает так, что труба похожа на змеевик и имеет много зигзагов. Это не повод отказываться от прочистки – можно воткнуть трос через специальное окошко сбоку. В этом случае действовать нужно по такому алгоритму:
- Отвинтить специальную заглушку и сразу подставить ведро – скорее всего, выльется большой поток
Аккуратно проталкивать трос в отверстие
Протолкнуть его до упора
Вращать рукоятку до полного удаления мусора.
Особенности выбора гидрозатвора
Для выбора устройства, полностью соответствующего сантехнике, необходимо учесть ряд факторов, среди которых:
- размеры устройства в сборе;
- тип сифона;
- материал, из которого изготовлены трубы и крепеж;
- количество сливов или дополнительных подключений;
- защита от возникновения засоров;
- диаметр входного отверстия и выпуска;
- наличие или отсутствие перелива.
Предположим, для мойки в кухне наиболее подходящий вариант – бутылочная модель, которая задерживает частицы пищи. Можно применит и коленное устройство, но тогда все отходы будут поступать в канализационную трубу, и со временем возникает риск образования засора.
Как для раковин, так и для ванны более эффективными считаются модели с переливом, препятствующие затоплению помещений. Рекомендуемый материал – полипропилен, но для отделки наружных частей лучше покупать модели с хромированными деталями
Если в проекте установка мойки или умывальника с двумя раковинами, пригодится прибор с двумя точками слива. Принцип работы его такой же, отличие только в конструкции.
Перед покупкой обязательно измерьте величину пространства, где будет производиться установка. Бывает так, что сифон просто не помещается в отведенном месте (особенно это касается тесного промежутка между ванной и полом). Если вы правильно выберете гидрозатвор, проблем с его монтажом и ремонтом будет намного меньше.

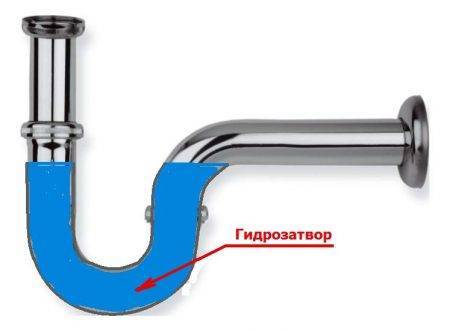

Для устройства водяного затвора используют два основных метода.
В первом случае трубопровод изгибают или устанавливают отдельный элемент, придавая ему U-образную форму — здесь гидрозатвором служит вода, собирающаяся в нижней части колена. При другом способе сливной патрубок сантехнических устройств опускают в глубокий стакан, имеющий боковое ответвление — в этом случае гидрозатвором является водяной столб, собранный в нижней части стаканного корпуса.
При сливе воды из сантехнических приборов водяная пробка всегда обновляется — таким образом, в гидрозатворе не наблюдается долговременный застой воды, приводящий к появлению заплесневелых запахов.
При выборе подходящей модели дополнительно руководствуются следующими соображениями:
- Ни в одной ситуации не следует устанавливать гофрированный гидрозатвор на кухне несмотря на удобство подключения — на его стенках всегда будет скапливаться грязь, препятствующая стоку. Это приведет к необходимости частых прочисток канализации, трате финансовых средств на покупку различных химических препаратов или сантехнического троса для проведения очистных работ, цена которых намного превышает разницу в стоимости между дешевой гофрой и обычным сифоном.
- Перед покупкой сифонов под ванну следует быть особенно внимательным — не каждая модель подойдет для установки под чашу по своим вертикальным размерам. Поэтому следует предварительно замерить расстояние от слива до пола, а после этого уже подбирать нужную модификацию. Это относится и к выбору душевых сифонов, если они не входят в комплектацию.
- Когда в системе часто срывает гидрозатвор (ситуация может возникнуть в многоквартирном или частном доме, если канализационный стояк забит сверху) приобретают кухонный сифон со встроенным вакуумным клапаном.
Рис. 12 Сифоны для душевых кабин и трапы – цены
Как сделать затвор для браги своими руками?
На просторах интернета существует множество вариантов изготовления затворов для брожения. Рассмотрим несколько самых распространенных.
Водяной
Его схема приводилась выше. Крышка на бродильной таре плотно закрывается, в неё через отверстие вставляется шланг, конец которого помещается в емкость с водой.
Стык крышки и шланга тщательно герметизируется с помощью пластилина.
Медицинская перчатка
Этот метод использовался ещё во времена СССР. На бродильную емкость надевается резиновая перчатка. При необходимости она стягивается нитью у основания. В одном из пальцев делается небольшой прокол, через который будет выходить углекислый газ.
С помощью перчатки легко отследить окончание брожения. Когда она сдувается – это значит, что процесс брожения закончен и брагу можно перегонять.
Ватная пробка
Иногда самые ленивые винокуры используют вату в качестве затвора. Этот способ самый простой из всех, достаточно закупорить горловину бродильной тары кусочком ваты. Но это не делает метод эффективным, т. к. воздух всё равно будет проникать в емкость.
Ещё одним недостатком этого метода является невозможность определения окончания брожения на глаз. В этом случае нужно будет поднести зажженную спичку к горлу бродильной емкости. Если спичка горит, то процесс выбраживания прекратился. Если она тухнет, это значит, что дрожжи всё ещё работают и выделяют углекислый газ.
С отводом запаха
Брага при созревании издает характерный устойчивый запах, который может не понравиться домочадцам или соседям. Существует затвор с отводом бродильного запаха. Для этого нужно немного усовершенствовать первый вариант водного затвора.
На банку с водой, в которую выходит углекислый газ, надевается капроновая крышка с двумя отверстиями под шланги. В первое отверстие вставляется шланг из бродильной емкости и погружается в воду.
Во второе вставляется другой шланг. Его опускать в воду не нужно. Конец второго шланга выводится на улицу или подсоединяется к верхней части канализационной трубы. Все стыки герметизируются.
Из шприцев
Компактный и удобный гидрозатвор можно сделать при помощи 2-х одноразовых шприцев. Колбы от них скрепляются между собой скотчем или изолентой. Носики шприцев соединяются узкой силиконовой трубкой. В одну колбу заливается вода. Устройство вставляется в крышку бродильной тары и хорошо герметизируется.
Вариантов создания затвора огромное множество, но принцип один: не позволить кислороду проникнуть в брагу, обеспечив при этом свободный выход углекислого газа. Гидрозатвор является обязательным атрибутом правильного брожения. Его использование благотворно сказывается на вкусе и аромате конечного напитка.
Как выбрать
Подбирают сифоны для обеспечения гидрозатворов по материалу и под конкретную сантехнику. Наиболее распространенным вариантом являются пластиковые. Их легко устанавливать, продаются они по невысокой цене. Применяются также сифоны из хромированных металлов и чугуна, но условия их монтажа и обслуживания сложнее, чем у пластиковых.
Следует учитывать, какой сантехнический прибор будет защищать гидрозатвор. Стоки из кухонной раковины лучше всего пропускать через устройство бутылочного типа – в этом месте сливные трубы забиваются чаще, а устранять загрязнения легче именно в таком виде сифона. В раковинах предусматривается установка защиты от перелива, поэтому для них подойдет коленный затвор.
Если предусматривается использование двух раковин параллельно, то нужно устанавливать прибор с двумя сливами при одном сифоне.
Подбор затвора на канализацию для ванны зависит от высоты, на которой чаша расположена над полом. Сифон выбирают так, чтобы он поместился в этом пространстве. Хорошо работают в ванных комнатах коленчатые и гофровые затворы. Подобным образом выбирают защитные устройства для другой сантехники и для бани.
Если есть опасность срыва затвора, то лучше его работу подстраховать монтажом вакуумного клапана.
Причины срыва гидрозатвора
- Гидроудары в системе канализации, в результате чего происходит утечка водяной пробки. Водоотводная труба становится доступной для проникновения неприятных запахов.
- Вакуумная пробка в трубах из-за большого потока воды, которая попадает в канализацию из водосборника, что приводит к перекрытию трубы.
Трапы для бани являются надежной защитой от проникновения зловонных запахов и газов из водоотводных труб в помещение. Подобные устройства можно приобрести в готовом виде или соорудить собственноручно. По эксплуатационным характеристикам самодельные конструкции затворов абсолютно не уступают заводским аналогам.
https://www.youtube.com/video/r9_irLzhGFI
Любое капитальное строение – дом, дача или баня – требует надежной канализационной системы. Проведенная канализация в бане обеспечит безопасный вывод и очистку жидких отходов.
Виды ↑
В настоящее время существует несколько видов обратных клапанов, которые отличаются не только конструктивно, но и областью применения. Рассмотрим самые распространенные разновидности.
Обратный воздушный клапан для канализации
Воздушный обратный клапан предназначен для блокирования неприятного запаха из стояка и выравнивания давления воздуха в системе.
Фото: обратный воздушный клапан
При поступлении сливных вод в стояк в нем образуется область разряженного воздуха, которую необходимо стабилизировать с внешним давлением.
Если в конструкции стояка не предусмотрена вентиляция, то этот процесс будет проходить через внутреннюю разводку канализационных труб.
Явные признаки возникновения этой проблемы:
- посторонние звуки, возникающие в сантехнических приборах. Будет слышен характерный хлюп;
- неприятные запахи, поступающие из сливных отверстий приборов.
Принцип работы воздушного клапана заключается в подаче воздуха в канализационную систему, и препятствие его потока обратно.
В качестве барьера обычно выступает резиновая мембрана одностороннего открытия. При спуске воды в систему она под напором воздуха открывается, обеспечивая слив масс.
Какой может понадобиться инструмент для монтажа металлопластиковых труб, читайте в статье: монтаж металлопластиковых труб. Особенности установки экрана под угловую ванну своими руками, читайте здесь.
Вакуумный
Для домов, где нет вентиляционной трубы, выведенной наружу и для стабилизации давления применяют вакуумный клапан
Конструктивно состоит из:
- воздухоприемной камеры;
- штока;
- резиновой мембраны.
При повышении давления в стояке, шток поднимается, выпуская излишек воздуха.
Фото: вакуумный обратный клапан для канализации
Пониженное давление действует на резиновую мембрану, которая открывается и пропускает необходимое для стабилизации количества воздуха.
Шаровой
Конструкция шарового крана одна из самых старых, но, в тоже время, самых надежных систем обратного запирания.
Конструктивно он состоит из:
- пропускной камеры, расположенной под острым углом относительно потока движения сливных масс;
- шара.
Материал изготовления шара – резина или обрезиненный чугун.
Блокировка обратного потока происходит за счет перекрытия объемом шара отверстия трубы.
Фото: шаровой обратный клапан для канализации
Именно эта модель обратного клапана устанавливается для наружной канализации и в системах с большой пропускной способностью.
Приемные
Область применения обратного приемного клапана – предотвращение обратного хода всасываемой жидкости. Могут применяться для нефтепроводов, в системах перекачки воды и т.д.
Устанавливаются на конце вертикально расположенных насосных установок.
Для организации канализационной системы жилого сектора не применяются.
Обратный затвор
Обратный затвор имеет такой же принцип действия, что и клапан со шторкой. Однако его функциональные свойства отличаются.
С помощью датчиков давления и направления движения жидкости система автоматически запирает заслонкой трубопровод. В случае неисправности датчиков в конструкции предусмотрено ручное блокирование потока воды.
Фото: обратный затвор
Устанавливается в многоквартирных домах, промышленных зданиях.
Межфланцевые
Установка обратного затвора увеличивает протяженность всего трубопровода, что для больших магистралей может быть неприемлемо.
Фото: межфланцевый обратный клапан
Они устанавливаются между соединительными фланцами чугунных или стальных труб и выполняют все функции обратного клапана.
Фото: работа межфланцевого клапана
Для блокировки используется механизм створок, блокирующий обратный поток сливной воды.
Конструктивно могут быть одно и двухстворчатыми. Устанавливаются в системы наружной канализации.
Виды
Сооружение для создания гидрозатвора называется сифон, оно может иметь разную конструкцию. Чаще всего, используются:
- Бутылочные – универсальный вариант, подходит для сантехники любого типа;
- Трубчатые – гладкие или гофрированные, используются для кухонных моек и умывальников;
- Трапы – специальный тип сифона, применяемый в душевых кабинах, а также в моечных помещениях бань.
Кроме того, существуют сухие сифоны, в которых вместо водяной пробки используется мембрана, выполняющая функции обратного клапана. Такой затвор хорош тем, что он сдержит движение не только газов, но и жидкости.
Применение такого оборудования особенно рекомендуется в квартирах, расположенных на нижних этажах многоэтажных домов. Оно предотвратит вытекание стоков, поступающих из верхних квартир через сантехнику при образовании засора в канализационной трубе. Разберемся, какие виды сифонов существуют и какие особенности установки этого элемента канализации своими руками существуют.
Бутылочный
Бутылочный сифон часто используется для сборки канализационных систем. Устройство имеет специфическую форму, состоит устройство из отстойника и колбы. В нижней части сифона постоянно находится вода, создающая гидрозатвор.
Для присоединения одновременно двух сливов может использоваться унифицированный сифон бутылочного типа. Этот вариант имеет изогнутую трубу, которая соединяется с тройником с подключенными отводами от элементов сантехники.
Выбирать сифон нужно с учетом его пропускной способности. Чем больше элементов планируется подключить к сифону, тем более производительной должна быть модель. Основным преимуществом данной модели является то, что его можно легко прочистить, не отсоединяя сифон от раковины.
Наличие отстойника в сифоне позволяет спасти ценные вещи (например, украшения), которые по ошибке могут попасть в систему канализации. Кроме того, сифон бутылочного типа имеет жесткую конструкцию, поэтому он будет служить дольше, чем модели из гофрированной трубы.
Трубчатые
Сифон изготавливается из гладкой или гофрированной трубы, которые изгибаются так, чтобы образовалась своеобразная «петля», расположенная ниже основной трубы по уровню. В этой «петле» и будет находиться водяная пробка.
Гладкие трубчатые сифоны используются редко, так как обычную трубу сложно изогнуть, кроме того, такая модель занимает много места. Поэтому в большинстве случаев для изготовления сифона применяется гофрированная труба. Трубу из гофры легко изогнуть в нужном направлении, готовый сифон занимает минимум места. Вариант обладает следующими преимуществами:
- легко собрать самостоятельно;
- модель имеет универсальное назначение, её можно устанавливать с любым элементом сантехники, в том числе и с унитазом. В последнем случае используется гофрированная труба диаметром 110 мм;
- при необходимости можно легко отрегулировать длину петли сифона, даже если система уже установлена и подключена;
- можно снимать и перемещать (на небольшие расстояния) раковину, не отсоединяя от неё сифон.
Трап
По сравнению с обычным сифоном, трап имеет более сложную конструкцию. Устанавливается этот элемент в поддоне душевой кабины или непосредственно в напольном покрытии. Полный комплекс работ по установке трапа:
- подключение трапа к отводу канализации;
- выполнение тепло- и гидроизоляции;
- изготовление бетонной стяжки с уклоном в сторону трапа;
- укладка влагостойкого покрытия.
Если обычный сифон должен обеспечить только отведение воды, то трап выполняет дополнительные функции:
- обеспечивает герметичность соединения с полом;
- обеспечивает предварительную фильтрацию, не допуская попадания в трубу крупных загрязнений.
Кроме того, трап, как и обычный сифон, создает гидрозатвор, что препятствует проникновению неприятного запаха в помещение.
Канализационный трап — как он устроен, виды и установка системы
Одним из обязательных элементов канализационной системы является трап. Установленный в сливное отверстие, он служит не только для отведения сливной воды в канализацию, отфильтровывая при этом крупный мусор, но и для предотвращения попадания неприятных запахов из труб в помещение. Конечно, если при его выборе и установке все было сделано правильно.
Устройство
В систему канализационного трапа входят:
- Внешний корпус, представляющий собой воронку для приема воды. Через него отработанная вода сливается и отводится из помещения.
- Сифон, снабженный съемной решеткой. Его встраивают в корпус для предотвращения попадания в канализацию крупного мусора. Также сифон оборудован гидрозатвором, препятствующим проникновению запахов из канализации.
- Отвод с муфтой, с помощью которого устройство крепится к трубам канализации. Расположен снизу корпуса.
Также к комплекту прилагаются различные уплотнители или прижимные устройства, при помощи которых обеспечивается максимальная герметичность всей системы.
Существует несколько видов канализационных трапов. Они могут отличаться несколькими параметрами, например, материалом изготовления.
Устройства из этого материала наиболее популярны и широко используются даже в санитарных помещениях. К преимуществам пластиковых систем относят их долговечность и устойчивость к значительным нагрузкам. Кроме того, они не подвержены воздействию различных химических веществ и агрессивной среды. Малый вес пластика облегчает и установку устройства.
Такие изделия могут быть декорированы съемными или несъемными решетками. А их высота чаще всего варьируется от 75 до 180 мм.
Такие канализационные трапы чаще всего устанавливаются на крупных предприятиях промышленности. Но также подходят для душевых кабинок, бассейнов, туалетов, лабораторий и т.д. Среди несомненных плюсов – долговечность и значительная пропускная способность.
При этом чугунные системы очень тяжелые, что затрудняет их монтаж. Однако в настоящее время некоторые производители пытаются устранить данный недостаток, делая трапы из чугуна компактнее и легче.
Самый подходящий материал для установки в помещениях с повышенными требованиями к соблюдению санитарных норм (лаборатории, больницы и т.д.).
Трапы из нержавеющей разновидности легко очищаются и довольно просто монтируются.
Тип установки
- Вертикальные. Имеют гораздо большую пропускную способность и используются при подводе канализации.
- Горизонтальные. Удобны в использовании как в частных домах, так и в квартирах многоэтажек. Слив при таком варианте соединяется с трубами посредством бокового (горизонтального подвода).
Кроме того, трапы для душевых кабин могут быть регулируемыми. Такая система позволяет корректировать длину слива, «подгоняя» ее под толщину основания напольного покрытия.
Что учесть при выборе?
К выбору канализационного трапа стоит подходить очень ответственно, так как в случае поломки произвести демонтаж и переустановку будет довольно затруднительно – для этого необходимо будет разобрать пол, убрать стяжку. При этом материал большого значения при выборе не имеет.
Первое, что учитывается при выборе, это количество стоков. Именно этот параметр определяет размер трапа. Для обычной душевой кабины, например, подойдут средние экземпляры.
Также необходимо обратить внимание на направление отведения сточных вод и размер труб, куда будет подсоединяться система
Монтаж системы
Для установки системы советуют приглашать специалистов. Однако если принято решение о выполнении работ самостоятельно, то необходимо четко следовать инструкции, прилагаемой к трапу.
Начинается процесс монтажа, как правило, с рытья траншеи. Ее ширина должна превышать размер труб системы (отступ должен быть не менее 50–100 мм с каждой стороны). Подготовив канаву, прокладывают запланированные каналы.
Укладывая трубы и устанавливая систему трапа, надо следить за тем, чтобы все элементы точно подходили друг к другу и надежно стыковались между собой.
Когда все готово, траншея выстилается гидро- и теплоизоляционными материалами. А после проверки правильности сборки всех соединений приступают к заливке. Для этого можно использовать цемент либо эпоксидный состав. Ими заполняют все пространство вокруг каналов, тщательно следя за тем, чтобы не сместить ни один элемент.
В завершение на выровненную поверхность стяжки укладывается напольное покрытие.
Монтаж
Установка даже качественных и надежных затворов должна производиться очень тщательно. На самых надежных и внешне ровных полах требуется делать стяжку, ориентируя ее по маячкам в направлении слива. Завершать обрезку элементов трапов требуется только после точного определения высоты подхода напольного покрытия к месту слива. Грамотное и точное выполнение работы позволяет даже при небольшом уклоне исключить возникновение луж.
Вопрос, нужно ли обеспечивать полноценный доступ и возможность заменить любой элемент, зависит от важности объекта. В домах такое вполне актуально, но не в банях. При установке канализации на первых этажах зданий требуется прокладывать систему на глубине, как минимум совпадающей с линией промерзания
Рекомендуется утеплять полы под стяжкой слоем керамзита толщиной 200 мм с добавлением цементного раствора жирной консистенции. Нужно также предусмотреть возможность периодической промывки затворов от попадающей в них грязи
При установке канализации на первых этажах зданий требуется прокладывать систему на глубине, как минимум совпадающей с линией промерзания. Рекомендуется утеплять полы под стяжкой слоем керамзита толщиной 200 мм с добавлением цементного раствора жирной консистенции. Нужно также предусмотреть возможность периодической промывки затворов от попадающей в них грязи.
Последовательность крепления гидравлического барьера на канализацию следующая:
- закрепление решетки;
- присоединение сифона;
- прижатие этого сифона гайкой снизу.
Профессиональные сантехники всегда рекомендуют подбирать свои затворы для любого сантехнического изделия. Когда ставится два прибора с противоположных сторон одной стены, и тот и другой должны иметь обособленный барьер. Если диаметры отводных и канализационных труб отличаются, используют уплотняющие кольца. Толщина таких колец составляет минимум 1,5 см. Каждая точка стыковки сифона и канализации должна быть герметизирована.
Для повышения герметичности можно использовать силиконовые герметики или цементный раствор. Под ванной ставятся тройники, в которых есть обособленный ввод для перелива. Для поддержки затворов могут быть применены вспомогательные защитные устройства. Чаще всего это возвратные клапаны и аэраторы. Выбор места, где будет поставлен аппарат, должен быть завершен, прежде чем начнется монтаж канализационной системы.
Чтобы нормально выполнить работу, потребуются:
- отвертка;
- разводной ключ;
- уплотняющая лента;
- герметик на силиконовой основе (он лучше цемента по ряду показателей).
Ошибка при определении подходящего диаметра грозит появлением ненормальных разряжений внутри канализации. Когда сливаемая вода на 100% заполняет трубу, вслед за переполненным участком формируется вакуумная область. Это может повлечь разрыв канализационных соединений и затворов. В наиболее тяжелых случаях вероятен срыв корпуса сифона, потому выяснять необходимое сечение нужно тщательно. Применение сетки с мелкой ячейкой и решеткой, которая монтируется на сливающее отверстие раковины, помогает исключить скопление мелкого осадка около донных частей шлангов и колб.
