Слив для душевой кабины: обзор + инструкция по монтажу

Полезные рекомендации

Убедитесь в соответствии размера клапана поддона с шириной горлышка системы. Стандартные габариты различаются: 52, 62, 90 мм

Уделите особое внимание системе очистки мусора на входе в слив в низких основаниях ограждений для душа

При обустройстве канальной системы учитывайте некоторые особенности.

Пропускная особенность канала не должна быть меньшей, чем расход воды в душе. К примеру, обычный гидромассаж потребляет 10 литров воды в минуту.
Учтите расположение лотка от патрубка, а также до канализационной трубки. Чем оно меньше, тем лучше.
Проверьте пропускную особенность системы при наличии сомнений. Попробуйте закрепить конструкцию к основанию и трубе и дайте в него воду под напором.
Учтите диаметр шлага, который идет от патрубка. Он не должен быть менее 40 мм. Его уклон должен составлять 30 мм на 1 м.
Чтобы обеспечить лучший доступ к конструкции (для его чистки), выбирайте секционный вариант. Он монтируется в дверях комнаты.
Посоветуйтесь с профессионалами и (только при наличии уверенности в собственных силах) приступайте к монтажу системы.

О том, как собрать душевую кабину, смотрите в видео ниже.

Виды и особенности

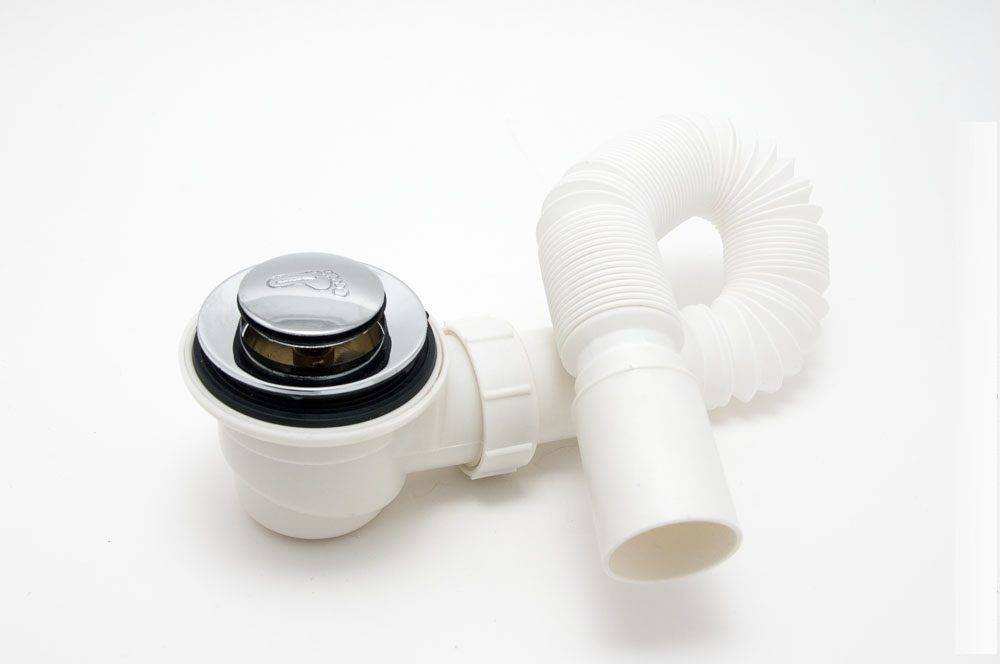

Фотография сифона с функцией click-clack, который устанавливают для душа

Рынок душевых кабин более чем разнообразен. Следовательно, поддонов также хватает при выборе. Они могут иметь разную форму, объем, высоту. Не стоит забывать, что в разных поддонах отверстия слива располагаться могут в различных местах, из-за чего сифоны должны иметь определенные конструктивные особенности в тех или иных случаях.

Как правило, сифон для душевого поддона включает в себя два конструктивных элемента — перелив и слив. Переливы предусмотрены не всегда, а слив выполнен, как правило, в форме изогнутой трубы, где можно регулировать высоту и длину.

Сейчас среди широкого ассортимента рынка сантехнических изделий можно встретить различные сифоны для душевых поддонов — обычные, автоматические, а также с функцией click clack.

Обыкновенные конструкции встречал каждый. Принцип их работы заключается в том, что когда заглушка закрывается, вода в поддоне кабины начинает набираться. Стоит заглушку открыть, как вода тут же начнет уходить. Это устаревшие модели, которые применяются все реже.
Автоматические модели стали заменой стандартным решениям. У них имеется специальная ручка, поворачивая которую, слив открывается и закрывается. То есть пробка отсутствует как таковая, ровно, как и гидравлический затвор.
Системы с функцией click clack являются самыми продвинутыми. Их особенностью заключается в том, что человек открывает, закрывает слив при помощи нажатия соответствующей кнопки ногой. Нажимаете один раз — слив закрывается, нажимаете повторно — он открывается. В итоге вам не придется нагибаться, дабы набрать или слить воду из поддона.

Фотография обычного гофрированного сифона

Помните, что выбирать сифон для душа следует, ориентируюсь на высоту трапа, поскольку он монтируется под поддоном. Отсюда можно извлечь вполне логичный вывод — отдавать предпочтение лучше низким моделям, благодаря которым ваш поддон сможет находиться на минимальной высоте от поверхности пола в ванной комнате. Обычно сифоны имеют высоту 8-20 сантиметров.

По типу конструкции можно выделить три основных вида сифонов.

Бутылочный. Название происходит от формы изделия, напоминающего бутылку. Это самые распространенные конструкции, форма которых дат возможность сохранять воду внутри сифона, тем самым удерживать газы из канализации за пределами ванной комнаты.
Трубный. Такой сифон, как правило, имеет форму буквы S или U. Иных отличительных черт он не получил.
Гофрированный. Особенность такого решения заключается в том, что его можно применить в тех поддонах, где иные сифоны не подошли или не поместились.

Об организации слива из душевой кабинки

Для начала рассмотрим способы отвода воды из душевой кабинки.

В зависимости от используемой конструкции они могут существенно отличаться:

Трубы спрятаны в пространстве под поддоном

Трап под плитку представляет собой простое устройство с гидрозатвором, основная часть которого прячется непосредственно в стяжке. За счет этого пол душа не возвышается над полом ванной комнаты, это особенно удобно если в семье есть люди, которым тяжело перешагивать высокий край душевого поддона.

Основное отличие трапа от канала заключается в форме. Канал – узкий и вытянутый, а трап имеет квадратную либо круглую сливную решетку. Если же сравнить трудоемкость устройства слива в душе своими руками с поддоном и без него, то, конечно, гораздо легче подключить к канализации именно душ с поддоном – достаточно просто установить сам поддон на подставку и закрыть щель декоративными накладками.

Отвод воды с использованием трапа

Об организации слива из душевой кабинки

Для начала рассмотрим методы водоотвода из душевой кабинки.

В зависимости от применяемой конструкции они смогут значительно отличаться:

слив из душевой кабины с поддоном любой высоты организовать весьма просто. Сам поддон немного поднят на некоторое расстояние над полом, в этом пространстве размещается сифон (устройство, предотвращающее попадание неприятных запахов в помещение) и канализационные трубы;

Трап под плитку представляет собой простое устройство с гидрозатвором, основная часть которого скрывается конкретно в стяжке. За счет этого пол душа не возвышается над полом ванной комнаты, это особенно комфортно в случае если в семье имеется люди, которым не легко перешагивать большой край душевого поддона.

Главное отличие трапа от канала содержится в форме. Канал – узкий и вытянутый, а трап имеет квадратную или круглую сливную решетку. В случае если же сравнить трудоемкость устройства слива в душе своими руками с поддоном и без него, то, само собой разумеется, значительно легче подключить к канализации как раз душ с поддоном – достаточно сам поддон на подставку и закрыть щель декоративными накладками.

Зачем устанавливать сифон?

Основное назначение этого приспособления заключается в предотвращении проникновения неприятного запаха из канализации во внутренние помещения квартиры. Подобные сифоны действуют как гидравлический затвор, благодаря чему воздух не может выходить в обратном направлении. Если же этот элемент будет отсутствовать, то из-за неприятных запахов уже сложно будет поддерживать в доме уютную и комфортную атмосферу. Предлагаемые сегодня модели систем затворов обязательно оснащаются заглушками.

Если сравнивать подобные сифоны с устройствами с водяным затвором, то последние превосходят их по размерам. Чтобы подобрать подходящий вариант такого затвора для поддона душевой кабины, следует наиболее тщательным образом изучить конструкционные особенности каждой модели.

Довольно часто сифон именуют трапом. Из особенностей сифона для поддона душевой кабины следует выделить то, что чаще всего у него отсутствует пробка. Наименьшие трудности с монтажом поддона возникают при использовании сифона, обладающего минимальной высотой

В то же время очень важно, на каком уровне производится монтаж непосредственно поддона

Подключение бойлера

Бойлер – очень удобное и полезное приспособление. Особенно летом, когда отключают горячую воду, а так хочется принять теплый душ. Поэтому подключение бойлера к водопроводу для многих хозяев является достаточно актуальным вопросом. Выбор водонагревателей сегодня на рынке очень большой. Есть накопительные и проточные модели. Среди наиболее популярных производителей данных приспособлений можно назвать компании Ariston, Electrolux и Thermex. Купить бойлер нетрудно, главное, правильно его установить.

Для подключения нагревателя на самом устройстве имеются два резьбовых штуцера. Штуцер с красным кольцом – это выход горячей воды, а с синим – холодной. Иногда присутствует и третий штуцер для слива воды из емкости, если нужен демонтаж устройства. Подсоединяться бойлер может при помощи гибких шлангов, полипропиленовых или металлопластиковых труб.

Схема подключения для всех вариантов единая и включает в себя такие работы:

На вход холодной, выход горячей воды установить запорную арматуру.
Провести монтаж обратного клапана.
Оборудовать систему слива бака.

Зная, как правильно подключить бойлер к водопроводу, можно обеспечить постоянное наличие горячего водоснабжения в квартире.

Как правило, бойлер располагают в туалете. А поскольку устройство может занимать достаточно много место (все зависит от его объема), многие хозяева устанавливают специальный подвесной унитаз (инсталляцию). Подобная конструкция практически не занимает места. Да и при уборке помещения не создает проблем. К тому же подключение инсталляции к водопроводу проводится очень просто. Проводят монтаж слива к канализации и маскируют его панелью.

Душевые кабины со трапом в полу без поддона, система стока в канализацию

Душевая кабина с поддоном — привычное явление. Но что делать, если в доме есть люди, которым сложно переступать через бортики поддона.

В этом случае подойдёт душ с напольной системой.

Существует два варианта оборудования:

душ с трапом;
канальная система.

Канальная, дренажная системы для кабинки

Состоит канальная система из нескольких элементов:

лотка (материал керамика, металл, прочный пластик);
сифона;
решётки.

Чаще всего такие системы продаются готовыми к монтажу. Остаётся только соединить их с трубами канализации. Размеры конструкции варьируются от 0,5 м до 1,19 м.

Важно! В процессе монтажа канальной системы у стены делается наклон, а размещение канализационных труб осуществляется заранее, чтобы потом не пришлось делать ремонт. Для облегчения оборудования ванной комнаты были придуманы дренажные системы, представляющие собой лоток для воды

Этот лоток по размерам превышает решётку трапа и может полностью перекрыть душевую зону. Чтобы направить воду в эту систему нужно просто сделать небольшой наклон пола

Для облегчения оборудования ванной комнаты были придуманы дренажные системы, представляющие собой лоток для воды. Этот лоток по размерам превышает решётку трапа и может полностью перекрыть душевую зону. Чтобы направить воду в эту систему нужно просто сделать небольшой наклон пола.

Как сделать сливной трап для воды

Сливной трап — конструкция, оборудованная в полу и предназначенная для сбора сточной воды. Состоит из:

решётки;
контейнера для мусора;
корпуса;
гидравлического запора;
уплотнителей и прокладок для герметизации.

Изготавливаются сливные трапы из чугуна, прочного пластика или стали-нержавейки. По конструкции они разделяются на:

горизонтальные (устанавливаются в душевых зонах квартир);
вертикальные (предназначенные для бассейнов).

Фото 1. Схема устройства горизонтального сливного трапа. Удобная система слива сточной воды.

Решётки сливных трапов имеют прямоугольную, круглую или квадратную форму. Высота корпуса составляет 7,5—19 см.

Выбирая трап для душа, требуется обратить внимание на такие нюансы:

пластик для решёток должен быть толстым и прочным;
пропускная способность сливной системы должна превышать объём входящего объёма воды;
размер выходного патрубка должен быть не менее 50 мм.

Важно! При выборе сливного трапа требуется обратить внимание на наличие сифона и контейнера (улавливателя) для мусора

Приспособления для водопровода

Надо отметить, что купить все для водопровода можно на рынке в специализированном магазине или заказать через Интернет. Главное, хорошо разбираться во всех приспособлениях, сантехнических деталях

Ведь чтобы система функционировала исправно и не давала сбоев, важно, чтобы сантехника для водопровода была подобрана правильно, была высококачественной

Многие хозяева не знают, какой кран выбрать для водопровода. Данное приспособление делает помещение более функциональным, вносит некий контраст в дизайн. Поэтому нужно, чтобы смеситель был качественный и стильный. Ассортимент сегодня достаточно широкий, из-за чего вопрос «какой кран лучше для водопровода» становится актуальным.

Важные характеристики хорошего крана — комфортность использования, прочность, возможность ремонта. Далее следует определиться с материалом изготовления.

Наиболее долговечными и удобными считаются керамические краны.

Есть в продаже и модели электронных кранов, которые подают воду с приближением рук, но стоят они немало. Так что выбор очень разнообразный и зависит от возможностей и предпочтений покупателя. Выбрав подходящий вариант, следует выполнить подключение смесителя к водопроводу по инструкции.

Таким образом, душевая кабинка – это функциональная, компактная и удобная конструкция. Существуют различные модели данного приспособления, но в плане подключения к водопроводу они схожи. Монтаж легко можно выполнить самостоятельно, главное знать устройство и принцип работы водопроводной сети и следовать инструкции, прилагаемой к изделию. Для создания более комфортных условий в доме желательно установить и бойлер, который даст возможность пользоваться горячей водой круглый год

Также важно подобрать хороший смеситель и правильно его установить. Кран должен быть качественным и гармонировать с общим дизайном ванной комнаты. https://www.youtube.com/embed/1H_r46auOB0

Как чистить сифоны?

Позаботиться о чистке колена стоит заранее, на этапе монтажа конструкции во время ремонта. Для этого сифон оснащается специальным ревизионным отверстием, которое будет выполнять не только функцию осуществления перелива воды, но и функцию очищения от грязи.

Такое отверстие нужно лишь для узких приборов, тогда как девятисантиметровый трап очищается напрямую.

Если устройство устанавливается в поддон с низкой высотой, то в этом случае используются дополнительные приспособления для задержки волос, а также специальная самоочищающаяся конструкция.

Также чистку особо сильных загрязнений можно производить с помощью сантехнического прута. Но делать это должен профессионал.

Сборка угловых душевых кабин Erlit

Как собрать угловую душевую кабину Erlit своими руками, мы расскажем на примере инструкции по сборке душевой кабины Erlit 3509.
Душевые кабины торговой марки Erlit являются одними из самых качественных и лучших на Российском рынке. Залог успеха этой торговой марки, это высочайшее качество и приемлемая цена.

По этой инструкции вы сможете собрать не только почти все душевые кабины Erlit, но и душевые кабины Китайского производства других торговых марок.

Душевая кабина может использоваться в квартирах, домах или отелях – ее установка во всех случаях будет простой и безопасной, а применение принесет удовольствие и пользу для здоровья.

Душевые кабины торговой марки ERLIT сочетают в себе все самые последние разработки компании, внедряемые для того, чтобы сделать продукт еще более качественным и удобным в эксплуатации.

Приобретенное изделие под торговой маркой ERLIT произведено в соответствии с современными Европейскими директивами 2006/95/ЕС, 2004/108/ЕС.

Помимо этого, изделия торговой марки ERLIT удовлетворяют требованиям Технического регламента Таможенного Союза и адаптировано для эксплуатации в Российской Федерации.

Пожалуйста, внимательно изучите настоящее руководство по установке и эксплуатации для того, чтобы обеспечить изделию максимально безопасные и эффективные монтаж, использование и обслуживание.

Компания-производитель оставляет за собой право не уведомлять конечного пользователя о различиях в инструкции для устаревшей модели и нового, улучшенного варианта душевой кабины

ОБЩИЕ СВЕДЕНИЯ

Душевая кабина предназначена для принятия водных процедур.

В изделиях ERLIT, в зависимости от модели, применяются следующие функции: ручного душа, гидромассажные форсунки, тропического душа, электронный пульт управления с FM радио,вентилятор, внутренняя подсветка.

Необходима установка фильтров механической очистки воды и устройства защитного отключения электричества УЗО (для кабин с электрикой).

Внимание! Установка гидромассажной кабины должна производиться квалифицированным специалистом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Используемое электрическое напряжение 220V ± 10%; Внутреннее напряжение кабин 12V.
Используемое давление воды 0,2-0,4 МПа, расход воды 8-12 л/мин.
Температура горячей воды, подаваемой к кабине не должна превышать 70°С.
Уровень ввода канализации должен быть ниже не менее чем на 70 мм от уровня слива поддона душевой кабины.
Максимальная нагрузка на поддон 210 кг.
Присоединительные размеры горячего и холодного трубопровода 1/2” (15 мм), диаметр сливного отверстия 1-1/2” (40 мм).
По окончанию пользования кабиной, необходимо перекрыть подачу холодной и горячей воды в кабине и выключить внутренние потребители электроэнергии.

ЗАПРЕЩЕНО

Использовать кабину не по назначению
Устанавливать кабину на улице
Находиться в душевой кабине в состоянии алкогольного и наркотического опьянения
Находиться в душевой кабине вдвоем
Вставать на край поддона
Использовать кабину людям с боязнью замкнутого пространства
Использовать кабину детям и пожилым людям без присмотра близких
Чистить душевую кабину при помощи абразивных и агрессивных моющих средств.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Кабины транспортируются крытым транспортом.

Если кабина для монтажа доставлена из холодного помещения в теплое, то необходимо чтобы изделие приняло температуру окружающей среды.

После покупки товара, для постановки на сервисное обслуживание, необходимо хранить товар в упаковке до установки и приема на гарантию.

Сборка угловой душевой кабины Erlit видео

https://youtube.com/watch?v=GFYiLuBl0bo

Как проверить качество деталей?

Перед установкой кабины в ванной комнате, нужно убедиться в качестве комплектующих элементов. Для этого изделие предварительно собирают в просторном помещении и без использования герметика. Кабинки с керамическим поддоном монтируются с применением электролобзика.

Поддон: керамический, стальной или чугунный, акриловый (последний – на пике популярности).

У тонкого санфаянса много шансов расколоться или разбиться — смотрите на толщину.
Стальные поддоны поставляются на регулируемых ножках, с обработанным пенополиуретаном днищем и резиновыми прокладками под ним (чтобы струи воды не создавали грохота, встречаясь с поверхностью). Если подобной защиты нет, пользоваться душем будет неудобно.
Акрил нуждается в дополнительной опоре в виде системы опор, металлического каркаса или армирования днища стекловолокном. Проверьте наличие деталей, придающих жесткость конструкции.

Царапины и сколы на каркасе, а тем более разбитые детали – недопустимы. Протестируйте мелкие детали на предмет геометрического соответствия.

Стекло находится в упаковке, а в коробке не видно, осталось ли оно целым после транспортировки. Согласно стандартам для кабинок используется закаленное стекло толщиной не менее 6 мм, которых хватает для противостояния многим механическим воздействиям. Но для проверки встряхните коробку – если нет характерного шума битых стекол, значит, все нормально. Заказывать раздвижные стеклянные двери лучше на Almetagroup.

Виды кабин и комплектация

Стоит сразу отметить, что все виды душевых кабин отличаются по форме, материалам изготовления и способу установки относительно пространства ванной. Разберем каждый вид подробнее:

Закрытые модели

Являются самым распространенным вариантом. У каждого второго человека, который предпочитает душевые кабины, можно встретить именно это вид. Он характеризуется закрытыми стенками и представляет собой отдельное небольшое помещение. Закрытая душевая кабина имеет также дверь, поддон, крышу и лейку. Внутри встроены дополнительные функции, которые необходимы для комфортного принятия душа. По желанию можно установить подогреватель воды и даже радиоприемник. Главным минусом такого вида душевых кабин является стоимость, которая является выше средней на рынке.

Многое зависит и от производителя, а также материала, из которого изготовлена кабинка. Одним из главных плюсов таких моделей является хорошая звукоизоляция. К преимуществам также относятся дополнительные функции, разнообразие моделей на рынке и быстрая установка.

Открытые кабины

В подобном случае стенкой будет являться стена самого помещения. Комплектация этого вида душевой кабинки включает в себя только дверь, поддон, на который человек становится, и лейку для душа. Вариант достаточно простой и не имеет никаких дополнительных возможностей. Преимущественно такие модели устанавливаются в углу ванной комнаты. Безусловно, главным их преимуществом является стоимость. Такая кабинка является самой бюджетной среди всех представленых на рынке. Также предоставляется возможность сооружения кабины любой площади, которая будет необходима для комфортного использования.

Главный их недостаток – затруднительный ремонт канализационных и водопроводных узлов. Открытые модели не имеют верхнее основание, то есть крышу. Таким образом, «тропический душ» в данном случае невозможен. Используется обычная душевая лейка, которая подключена к смесителю. Данный вид душевой кабинки предназначен только для того, чтобы просто помыться, но не расслабиться под теплой водой.

Поддоны нужны для сбора воды, а также ее слива в канализацию. По форме поддоны разделяются на угловые и прямоугольные.

При его выборе прежде всего обращать внимание на глубину, которая подразделяется на:

Глубокие, или высокие поддоны. Очень похожи на маленькую ванну, в которой предоставляется возможность посидеть и набрать воду.
Поддоны среднего размера. Считаются наиболее универсальными и используются намного чаще других видов.
Низкие поддоны. Они довольно компактные. Нередко их называют плоскими. Обусловлено это тем, что они практически незаметны. Такие поддоны требуют особой техники монтажа слива воды. В противном случае могут возникнуть проблемы и вода не будет уходить в канализацию.

Чаще всего встречаются поддоны, которые изготовлены из акрила.

Можно найти также изделия из других материалов:

чугунные;
стальные;
фаянсовые;
из искусственного мрамора;
натурального камня.

Как правило, самым популярным и часто используемым является именно акриловый поддон. Он отличается прочностью, простотой в уходе и недорогой стоимостью. Самым дорогим является поддон, изготовленный из натурального камня. Главное его преимущество – быстрое нагревание. Как правило, поддон еще долго сохраняет тепло, что делает пребывание в душе более комфортным.

Стенки являются необходимыми комплектующими душевой. Их главная функция – защита от попадания воды, которая может выходить далеко за пределы кабинки. Сырьем для производства дверей служит пластик, стекло или алюминий. Стеклянные дверцы являются наиболее востребованными. На рынке они представлены в двух вариантах: матированное и тонированное стекло.

Стандартной комплектацией душевой кабинки являются следующие элементы:

поддон;
задняя панель;
крыша;
стойки.
