Схема подключения и устройство откатных ворот с электроприводом

Типы приводов

Линейный привод

Данный привод является самым простым по конструкции и использованию. Внутри привода происходит вращение винта электродвигателем внутри редуктора, после чего происходит механическая энергия, которая толкает ворота. Чем плавнее происходит движение открывания, тем дольше срок службы механизма. Является электромеханическим приводом распашных ворот.

Гидравлический привод

Очень надежный, но дорогой привод для распашных ворот. К работе механизмов приводит гидравлика, в которую насос закачивает и выкачивает раствор. За безопасную работу отвечают специальные датчики.

Рычажный привод

С двигателя энергия передается с помощью механических поршней. Привод работает благодаря работе двигателя. Энергия с двигателя проходит через редуктор на поршень. Привод открывает ворота дольше всех, но очень практичен.

Положительные моменты электропривода

Электропривод, сделанный своими руками, прослужит долгие годы. Время открытия ворот будет составлять 14-16 секунд, что на 10 секунд меньше, чем у заводских ворот. Обычно при самостоятельной установке автоматических ворот забывают про установку датчиков, которые следят за тем, чтобы на траектории открытия ворот не было преград. Если электропривод встретит какую-нибудь преграду на своем пути, то это может привести к заеданию привода и вывода из строя главного модуля.

При монтаже своими руками обычно используется специальная спутниковая антенна, которая потребляет во много раз меньше электроэнергии, чем заводской. То есть самодельный привод более экономичен и потребляет 34 В, а магазинный привод работает от 220 В.

Перед тем как начать делать привод, следует рассчитать массу ворот и силу привода, которая будет действовать на воротину. Также необходимо приобрести дистанционный пульт с радиусом действия 30-40 метров. К тому же нужно подумать о безопасности

Главной мелкой, но очень важной деталью является токовое реле, без которого автоматика может перегреться и выйти из строя

Особенности расчетов

Прежде, чем приступить к проектированию чертежа, нужно сделать все необходимые расчеты. В первую очередь вычисляется высота и ширина ворот. Если известна высота забора на участке, то определить высоту будущего полотна можно следующим образом: верхняя часть должна быть одного уровня с забором, а нижняя часть на 8-10 см выше дорожного полотна. Ширина ворот равна расстоянию между опорными балками, рекомендуемое значение 4 метра.

Сделать расчет противовеса тоже довольно просто – его длина должна равняться 50% от длины проема. Это значение можно уменьшить до 40% только в тех случаях, когда не хватает пространства забора для полного открывания створки и полотно обшито облегченными материалами.

Длины профиля противовеса, соединяющего верх полотна и край нижнего профиля, должно хватить на образование треугольника.

Значение вычисляется в соответствии с размерами по следующей формуле:

sqrt{ func a^{2} + func b^{2} }

Или в более привычной форме, знакомой со школы

Где a – длина противовеса, b – высота полотна, c – искомая длина.

Расчет веса конструкции нужен для правильного подбора направляющей балки, фурнитуры и автоматики. В основном вес зависит от материала, которым будет выполнена обшивка, от веса рамы, каркаса и несущей балки и от ветровой нагрузки.

Для ворот весом до 300 кг подойдет несущая балка размерами 9х5 см и толщиной металла 3,5 мм. Фурнитура должна выдерживать полный вес конструкции. Ее можно приобрести готовым комплектом либо приобретать все комплектующие по отдельности. При покупке желательно иметь при себе чертеж со всеми расчетами, чтобы можно было проконсультироваться со специалистом.

Советы по эксплуатации

После установки автоматики на распашные ворота все значимые условия автоматических систем можно найти в сборочном чертеже производителя.

Для длительной работы автоматики внимательно рассмотрите характеристики и подберите такой комплект, который точно будет соответствовать предназначению ворот.

Важное условия долговременной службы – отсутствие преград и помех на пространстве перед воротами. Подходящая автоматика выбирается исходя из ширины проема одной створки. Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект

Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект

Подходящая автоматика выбирается исходя из ширины проема одной створки. Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект.

Лучший способ защиты ворот от поломок – смазка и профилактический осмотр системы. Еще не рекомендуется прилагать усилия, если механизмы по какой-то причине заклинило.

Починить автоматику самостоятельно вы сможете, если сами ее устанавливали. В противном случае, лучше обращаться к специалистам.

Про установку автоматики для распашных ворот вы можете посмотреть в этом видео.

Подготовка мест крепления приводов

Их монтаж производится на столбах. Если они металлические, то особых проблем не возникнет. Достаточно приварить кронштейны, и вопрос с надежной фиксацией механизмов решен. А вот как быть с опорами из кирпича? Обустроить закладные, к которым сваркой прикрепить швеллер – лишь один из вариантов. В принципе, сообразить несложно. Например, сделать так.

Высота крепления механизмов управления воротами – немаловажный вопрос. Во-первых, они должны располагаться строго симметрично, на одном уровне относительно грунта. Во-вторых, линейные приводы выравниваются по нивелиру, так как их эффективная работа по открыванию ворот наружу возможна лишь при горизонтальной установке. Если створки тяжелые, то привода желательно крепить так, чтобы они находились по их центру (в вертикальной плоскости). В-четвертых, проем ворот после крепления механизмом несколько сузится, и это также необходимо принимать в расчет.

Подключение двигателя, как уже указывалось, желательно делать от понижающего трансформатора. В цепь питания следует включить тепловое реле. Данный элемент схемы предохранит обмотку от перегрева в критических ситуациях, особенно в зимний период. Например, при сильном оледенении створок ворот, что приведет к увеличению их веса.

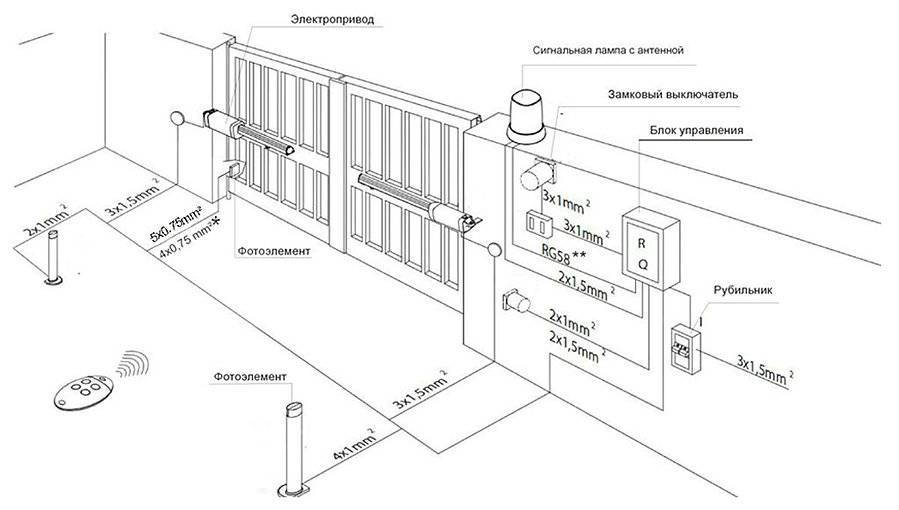

Электропроводка

Она монтируется только в защитной «оболочке» – гофра, кабель-каналы. Для подключения рекомендуются кабеля с жилами от 1,5 «квадратов», причем к приводу их должно подводиться не менее 4-х (хотя бы 1 – как резерв на случай обрыва одной из линий). Если подходить к вопросу эл/монтажа рационально, то для каждого направления нужны индивидуальные расчеты, в первую очередь, в соответствии с потребляемой мощностью. Это касается случаев, когда обустройство системы автоматики производится из отдельных элементов.

Для готового комплекта все параметры цепи указаны в инструкции, следовательно, работа своими руками более простая.

Электроника

Понятно, что ее самостоятельным конструированием никто заниматься не станет. Разве что радиолюбители, но им подсказки не требуются. В специализированных магазинах продаются и блоки управления (от 2 680 рублей), и брелки (от 1 150 рублей). Для семьи последних достаточно в количестве 2 – 3 штук.

Основные рекомендации по монтажу автоматики своими руками, с учетом того, что ворота открываются наружу, автор дал, и довольно подробные. А в какой комплектации устанавливать систему, характеристики всех элементов (например, мощность двигателя) – это уже читателю придется определять самостоятельно. Многое зависит от веса створок, их габаритов, розы ветров в месте расположения объекта и ряда других факторов. Успехов!

Монтаж

Установить откатные ворота можно даже без помощи профессионалов.

Чтобы справиться с подобными работами, необходимо следовать такому плану:

  • подготовьте схему или чертеж будущей конструкции, чтобы в будущем сэкономить немало времени и сил на ее монтаже;
  • определитесь с тем, какой фундамент для ворот вам подойдет;
  • займитесь изготовлением отдвижной конструкции;
  • если есть желание, произведите автоматизацию ворот.

Начинается изготовление откатных ворот с обустройства их каркаса. Необходимо вбить в землю колышки. Их обязательно выравнивают, воспользовавшись специальным гидроуровнем. Сверху укладывают перемычки. Данные элементы могут быть выполнены из листов металла или же древесины.

Профильные трубы укладывают только на готовые конструкции. Их оптимальные габариты – 60х40х2 м. Трубы необходимо зафиксировать по краям точечным способом. После этого их приваривают, строго следуя месторасположению швов. Далее для создания подвесных конструкций необходимо взять трубу, габариты которой составляют 40х20 м. Необходимо нарезать заготовки, которые понадобятся для создания обрешетки внутри конструкции. Их монтируют точечным методом. Конструкцию обязательно проверяют на вертикаль. После этого обрешетку приваривают швами, размер которых не превышает 1 см. Расстояние между швами не должно быть менее 40 см. Швы в обязательном порядке зачищают. Также их необходимо качественно обработать обезжиривателями и лакокрасочными покрытиями.

Установить ворота из профлиста или древесины можно следующим образом. В самом начале к балке несущего типа прикрепляют несущие тележки. После этого такую конструкцию устанавливают прямо на фундамент. Балку выдвигают в проем. Теперь можно отрегулировать ширину просвета, следуя промежутку от столба и до конца самой балки. Помните о том, что консольная часть может заваливаться на бок, именно поэтому зафиксируйте ее с помощью специальных дощечек.

Тележку, которая будет расположена спереди, необходимо правильно приварить. Она должна располагаться от края конструкции на расстоянии, не превышающем 150 мм. После этого можно приварить каркас конструкции. Попробуйте откатить несущую балку так, чтобы она оказалась в центре фундамента. Теперь середину необходимо с ней совместить.

Приварите к этой балке каркас. Только ручная работа позволит вам достичь эффективного результата. Швы нужно сваривать примерно в 2 или 3 см. Между ними должно быть расстояние минимум в 40 см. Нужно работать сразу с двух сторон, сдвигая конструкцию то влево, то вправо.

Если вы уже приварили каркас, воспользовавшись верхним кронштейном, займитесь работами, связанными с предотвращением процессов коррозии. Для этого ту щель, которая расположена между несущей балкой и откатным полотном, смажьте автомобильным акриловым грунтом. Когда средство полностью высохнет, залейте в данную щель герметик на основе акрила. После этого дождитесь его полного застывания. Данное место необходимо обработать обезжиривателями, а также выкрасить подходящими покрытиями.

Замеры и размеры

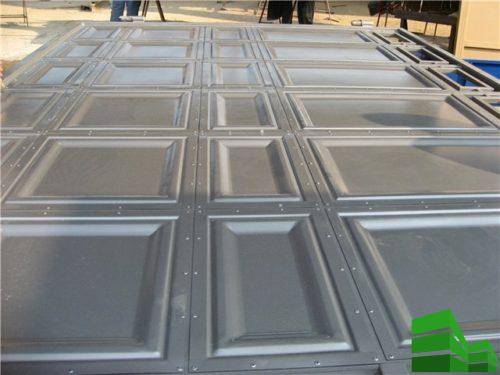

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

  • Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

  • Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно,  самую надежную стандартную систему подъема — стандартную.
  • Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
  • Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
    • площадь ворот до 8 м2,  добавляют 400 мм.
    • площадь ворот больше 8 м2,  — увеличивают на 450 мм.
    • низкий подъем (глубина вхождения) — прибавить надо 550 мм;
    • высокий подъем — прибавить надо 65 мм и 850 мм.

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола  и потолка (в районе установки ворот)

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Разновидности откатных систем

  1. Подвесного типа. Перемещение створки вдоль ограды происходит при помощи специальных роликовых тележек, зацепленных к закреплённой на высоких стойках поперечной балке. Конструкция получается прочной, но материалоёмкой. Основной недостаток — ограничение проезда по высоте. Применяется главным образом на производственных и промышленных предприятиях, торгово-снабженческих базах и строительных полигонах. Для обеспечения проезда габаритного транспорта высоту приходится назначать 4 и более метра. В ограждениях частных участков используются, когда необходимость заезда транспорта с большим высотным габаритом возникает редко, а для въезда легковых автомобилей достаточно высоты ≥ 2 м. Для таких случаев предусматривается крепление поперечной балки к столбам болтовыми соединениями, позволяющими возможность временного демонтажа конструктива.
  2. С открыванием ворот перемещением по рельсу, установленному в уровне проезжей части. Такие системы позволяют перекрытие больших проёмов тяжёлыми створками. При сооружении для индивидуальных домов цена значительно ниже, чем подвесных систем. Основной минус — необходимость регулярной очистки рельса от грязи, снега, льда и посторонних предметов и обязательное устройство прочного основание проезда.
  3. Консольные системы. Наиболее популярны в ограждениях загородных домов и дач. Полотно не соприкасается с землёй, его перемещение уравновешивается противовесом. Конструктив, перемещаясь вдоль прилегающего забора, практически не ограничивает свободное пространство участка. Для обеспечения перемещения роликовых тележек за проёмом монтируется ленточный фундамент с закладным швеллером. Для этого за оградой должно быть свободное пространство, превышающее суммарную длину створки и противовеса в полтора раза.

Все системы могут оснащаться электроприводом для автоматизации откатных ворот, позволяющей их открывание и закрывание в автоматическом режиме. Стоимость двухстворчатых автоматических ворот выше стоимости стандартных из-за необходимости наличия 2-х приводов.

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

  • До 400 кг и не шире 4 м;
  • До 600 кг и не шире 6 м;
  • От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

  • Направляющая для установки снизу;
  • Скоба с роликовым механизмом для поддерживания;
  • Роликовые опоры;
  • Подставка для поддержания роликовой платформы;
  • Концевые ролики;
  • Улавливатели снизу и сверху;
  • Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

  • Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
  • Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
  • Поликарбонат – позволит создать легкие ворота;
  • Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
  • Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
  • Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

  • Лопата, лом, трамбовка;
  • Тары для цемента, песка, щебенки и готового раствора;
  • Сварочное оборудование;
  • Болгарка;
  • Молотки;
  • Шуруповерт;
  • Ключи;
  • Рулетка;
  • Карандаш;
  • Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

Как же все-таки установить автоматику?

План автоматизации откатных ворот:

  • Выбор места
  • Перед подсоединением откатных ворот нужно правильно рассчитать нужное расположение электропривода.
  • Установка автоматики

Понадобится поместить основание электропривода на швеллер (профиль) между 2-мя роликовыми каретками поближе к проему, тем самым воссоздавая рабочую позицию привода. Ставим привод на основание монтажа и начинаем обваривать его с помощью сварки. Далее нужно убрать крышку корпуса, а затем через получившееся отверстие протянуть шнур. Затем прикрепить к монтажному основанию электропривод специальными крепежными соединительными элементами – болтами. Помните, чтобы определиться с правильным местоположением, необходимо разместить на шестерне электропривода рейку – и решайте, куда следует переместить его, чтобы рейка находилась в центре шестерни. Следом за этим, фиксируем металлическую трубу из профиля каркаса, а не сам направляющий рельс.

Крепление зубчатой рейки

Для этого этапа нужно открыть ворота и поставить рейку с зубцами в центре привода. Имейте в виду, что для установления концевиков понадобится оставить отрезок средней длины зубчатой рейки. С помощью сварки прикрепляем к профильной трубе основы рейки с зубцами, а потом тянем полотна ворот. Ставим второй участок рейки с зубцами и эту процедуру выполняем еще раз.

Отслеживайте, чтобы между стыками не было никаких разрывов.в итоге, должен получиться качественный и полноценный один «зуб». Потребуется еще раз хорошо приварить все эти крепежные элементы автоматики гаражных ворот. Далее оставляем небольшой зазор в несколько миллиметров между шестерней электропривода и зубчатой рейкой. Раскручиваем болты на рейке, размещаем ее так, чтобы при перемещении рейка с зубцами выдавала характерное «цоканье», при соприкосновении с шестерней электропривода.

Установка концевых выключателей

Эти комплектующие нужно прочно закрепить на рейке специальными болтами. Концевики разделяются на механические и в виде магнитов. Первый тип – механические выключатели, считаются более распространенными и несложными при монтаже. Суть их воздействия заключается в пружине. Второй тип – магнитные выключатели, выдерживают даже суровые климатические условия. Их работа состоит в полярности магнита. Они делятся на левый концевик и правый, со знаком «плюс» и «минус».

Подключение привода

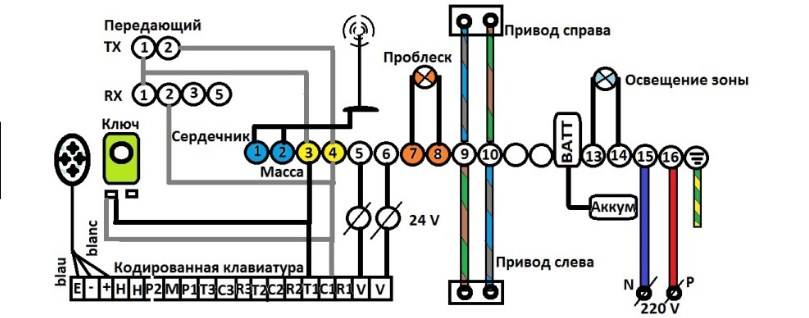

Для подсоединения электропривода вы должны иметь схему и подробную инструкцию. С этой целью используется пульт управления: электропривод должен смещать полотно ворот для гаража, но не доходить до самого конца. Для регулирования времени закрытия ворот нажмите несколько раз на специальную кнопку Р1 на ДУ пульте либо удерживать ее несколько секунд.

Установка фотоэлементов безопасности

Фотоэлементы – это два устройства, одно их которых подает луч света, а другое устройство – его принимает. Если сигнал света перекрывается чем-либо (машина, человек, собака), то ворота прекращают закрываться. Монтаж фотоэлементов для сдвижных ворот осуществляется несколькими различными способами. Для начала, необходимо прочно закрепить эти фотоэлементы один напротив одного с целью улавливания светового сигнала. Также можно соорудить специальные столбики и прикрепить к ним данные фотоэлементы. Или организовать специальные столбы из профильной трубы, вмонтировать туда фотоэлементы безопасности.

Подключение сигнальной лампы

Лампу-«сигналку» необходимо разместить сбоку автомобильной дороги, чтобы она сообщала о подъезжающих автомобилях, людях, которые приближаются к воротам. Нужна такая лампа или нет, решать только вам. Однако специалисты рекомендуют не игнорировать элементы безопасности. Закрепить «сигналку» можно быстро с помощью саморезов. А для подключения потребуются провода питания 2×0,5 мм либо 2×0,75 мм. И затем подключается все по простой схеме с инструкцией.

Таким образом, если у вас появятся какие-либо затруднения, недостаточно навыков и опыта, свободного времени, то вам необходимо обратиться за помощью и советом к профессионалам, которые владеют всеми необходимыми знаниями и спецоборудованием. Ведь правильное подключение откатных ворот – залог плавного передвижения створки и сохранности гарантии на автоматику.

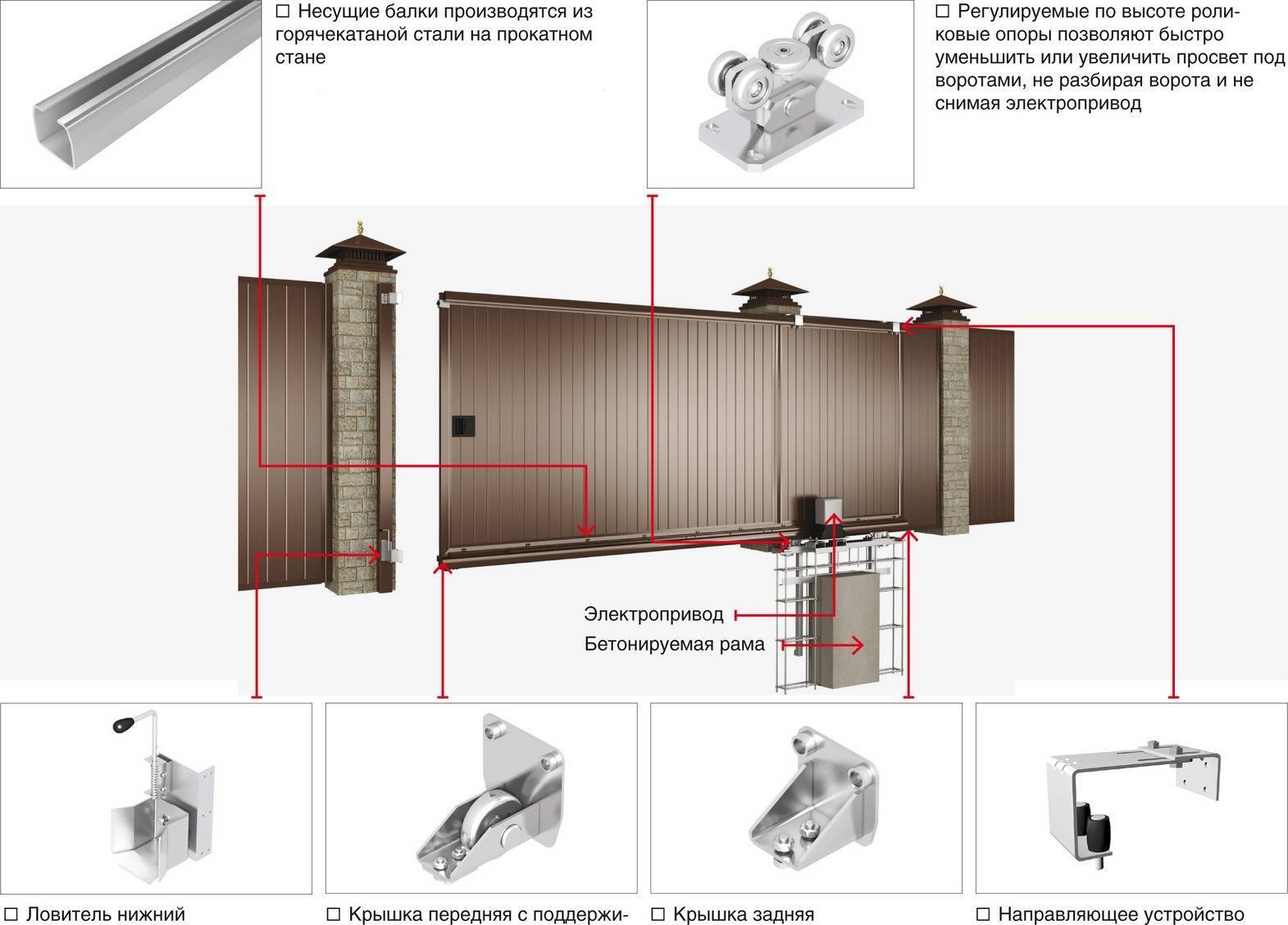

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

  • Щита.
  • Рамы, скрытой в бетоне.
  • Направляющих и роликовых систем.
  • Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

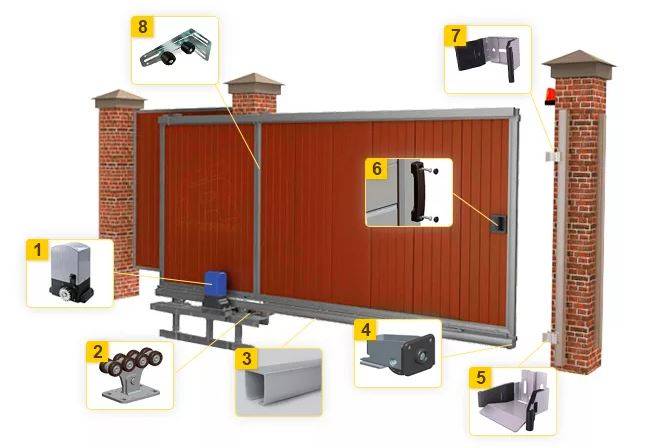

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом.
Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

При выборе этой детали обязательно обращайте внимание на его корпус. Он должен быть изготовлен из качественного алюминиевого сплава. С такой деталью механизм ворот будет более прочным и износостойким.

С такой деталью механизм ворот будет более прочным и износостойким.

  • Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
  • Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

  • Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.
  • Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.

  • Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.
  • Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
  • Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.

  • Улавливатели створки на верхнем участке.
  • Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
  • Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
  • Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.

  • Подшипник. Для откатных систем подойдут такие типы подшипников:
    1. 301 (открытый).
    2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
    3. 80301 (закрыт шайбой из металла с обеих сторон).
    4. 180301 (закрыт резиновыми заглушками с двух сторон).

  • Специальная антивандальная конструкция (короб).
  • Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
  • Дополнительная защита от снега.
  • Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

  • Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
  • Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

Установка ворот

При сооружении распашных ворот особое внимание уделяют их установке. От этого зависит срок службы и надёжность конструкции

Поскольку створки имеют большую массу, для их удержания делают крепкие столбы. Схема установки этой части конструкции довольно проста:

  1. Определяют конфигурацию столбов и материал изготовления. Это могут быть надёжные стальные трубы или кирпичные колонны со встроенным внутрь металлическим стержнем для приваривания креплений створок. Существует вариант железобетонной конструкции.
  2. Роют котлован для установки столбов или заливки фундамента для кирпичных колонн. Во втором случае высчитывают нагрузку, чтобы фундамент выдержал её и не деформировался в будущем. Для надёжности многие делают стяжку между столбами на глубине до полутора метров, соединяя их металлическими перемычками.
  3. Бетонируют столбы и стяжку, если она есть. При этом стараются сделать максимально качественным раствор, постоянно перемешивая его, чтобы избежать образования воздушных пустот в бетоне.
  4. Дают отстояться и хорошо затвердеть столбам и фундаменту в течение 10 дней. Регулярно поливают бетон водой, чтобы не появились трещины.
  5. После затвердения фундамента выкладывают столбы из кирпича.
  6. Приваривают петли для крепления ворот и вешают их на место.

Во время просыхания столбов (операция № 4) обычно занимаются изготовлением створок. Их конструкция имеет прямоугольную металлическую раму и полотный заполнитель, которым может быть:дерево;

  • профнастил;
  • кованная решётка;
  • поликарбонат;
  • стальной лист;
  • штакетник из металлических труб или арматуры;
  • комбинированный вариант из нескольких перечисленных материалов.

Для изготовления створок нужен сварочный аппарат и болгарка. Подготовив все необходимые инструменты и материалы, приступают к пошаговому изготовлению:

  1. Делают деревянные козлы для сварки рам.
  2. Производят разметку основных деталей и их резку.
  3. Сваривают каркас створок. При этой операции строго следят за контролем прямых углов и надёжностью сварки всех швов.
  4. Приваривают полотно.
  5. Приваривают петли для крепления на столбы.
  6. Устанавливают створки и красят их, предварительно шлифуют и грунтуют антикоррозийным составом.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
