Как самостоятельно развести электропроводку в квартире по потолку

Выбор материала и сечения проводов

Для того чтобы проложить проводку, вам необходимо знать, какие провода купить и какое у них должно быть сечение. На современном рынке стройматериалов и электротехники можно найти великое множество продукции разнообразных брендов. Но для нас достаточно будет знать два основных вида, которые представляет рынок — это ВВГ и ПВС. ВВГ — винил-винил голый, то есть, каждая жила в виниловой изоляции, а все эти жилы — еще в одной изоляции. Обычно в строительных магазинах такой кабель только одножильный, то есть, его жилка литая, а не из сотни тоненьких проволочек.

ПВС — провод с виниловой изоляцией соединительный. Самый распространенный медный провод, который используют как для проводки, так и для изготовления переносок и других приспособлений. Данный кабель выполнен из меди и имеет многожильные провода, то есть, одна его жилка состоит из сотни тоненьких жилок, это положительно сказывается на его электропроводности и в целом — на качестве изделия.

Если вы собираетесь частично изготовить проводку, то тогда вы должны узнать, какими проводами она у вас уже смонтирована. Если медь одножильная, выбирайте ВВГ, если алюминиевая лапша, то выбирайте АВВГ — тот же самый ВВГ, только алюминиевый. Если вы полностью решили менять проводку, тогда однозначно остановите свой выбор на кабеле ПВС.

Выбираем сечение. Обычно современную проводку изготавливают отдельно для группы освещения и для группы розеток, а на особо мощные потребители — и вовсе ведут отдельную линию от щитка. Так вот, линию для освещения ведут с помощью провода 1,5 мм², а розеточную линию достаточно будет проложить проводом 2,5 мм². Кстати, данные значения соответствуют ПУЭ.

Если вы хотите индивидуально рассчитать сечение проводников, тогда посчитайте всю нагрузку на линию. Например, мы ведем отдельную линию на кухню. Там у нас расположена стиральная машина (1,5 кВт), чайник электрический (2 кВт), микроволновка (1,5 кВт), мелкие кухонные приборы, такие как миксер и блендер (1 кВт). Складываем все вместе и получаем, что при одновременном использовании потребляемая мощность составит 6 кВт/ч. 6000/220=27 ампер, — это ток, потребляемый вашими приборами.

Провод в 2,5 мм² пропускает именно 27А, кабель 1,5 мм² пропускает ток в 4,1А. Если у вас более мощная техника, например, электроплита, тогда берите более мощный кабель — 4 мм², который способен пропускать ток в 38А. Если у вас планируется светодиодное освещение, — тогда на группу освещения выберите 1 мм². Меньше брать не стоит, так как не исключены случаи установки обычных вольфрамовых ламп. Опираясь на данные цифры, рассчитываем сечение наших проводников.

Требования к электромонтажу

Натяжные потолки монтаж проводки под ними должен проводиться безопасно. Перед установкой вам необходимо качественно подобрать проводник. Для его выбора вам необходимо определить какое необходимо сечение кабеля. Если сечение будет неправильным, тогда провод может перегреваться.

Если монтаж проводки осуществляется по деревянной поверхности, тогда вам необходимо учесть следующие рекомендации:

  1. Проводка должна выполняться в стальной или гофрированной трубе.
  2. Стыки труб обязательно должны иметь дополнительную защиту из негорючего материала.
  3. Для прокладки проводов необходимо использовать негорючие кабели.

Если вы решили прокладывать свои провода по бетонному потолку, тогда вы можете использовать гофрированную трубу. Эта труба способна защитить пленку на натяжном потолке от перегревания. Также вам необходимо помнить, что когда проводите установку точечных светильников на натяжном потолке, тогда вам необходимо использовать негорючий кабель. Для прокладки этого вида проводки вам также необходимо провести расчет длины кабеля.

Помните, что если вы правильно проведете монтаж, тогда проблемы с перегреванием кабеля не возникнет.

Проводка электропроводки в потолке: за и против

Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:

  1. При последующем монтаже потолков натяжного типа, из гипсокартона.

Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.

  1. В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.

Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.

  1. Нет желания менять напольное покрытие, которое уже положено.

Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:

  1. Лёгкая разводка компонентов по помещению.
  2. Беспроблемное обслуживание, замена деталей в случае необходимости.
  3. Безопасность. Не потребуется даже запоминать особенности расположения.
  4. Упрощение дальнейшего подключения осветительных приборов.

Такой методике многие отдают предпочтение.

Ответы на часто задаваемые вопросы

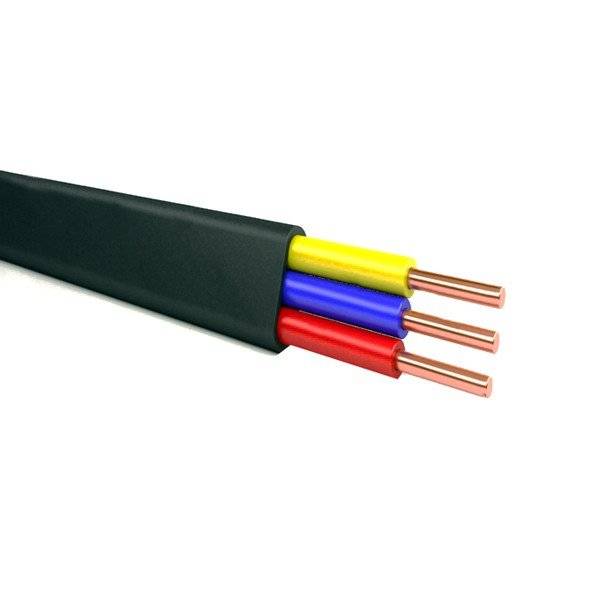

Плоский монтажный кабель ВВГнг Ls — не тлеет и не распространяет горение в пучке

Какой кабель предпочтителен для прокладки без защитной трубы? Оптимальным вариантом для бытовой проводки является кабель ВВГнг с медной жилой.

Проводка, выполненная такими материалами, при замыкании не горит и не тлеет, что важно, если коммуникации закрыты потолком. Кстати, кабель плоский, что упрощает монтаж в открытом виде или в неглубоких штробах

Какое расстояние от электрического лотка до потолка считается безопасным?

Все зависит от типа потолочной конструкции. Если применяются виниловые натяжные конструкции, то расстояние должно составлять 15 см. Если применяется гипсокартонная подвесная конструкция, расстояние до закрытого лотка не регламентируется.

На фото прокладка коммуникаций по деревянному потолку с применением металлических труб

Возможна ли открытая прокладка кабеля по деревянным перекрытиям?

Деревянные перекрытия — это легковозгораемые конструкции, а потому монтаж без защитных труб или лотков запрещён. Слаботочная проводка может монтироваться на деревянные поверхности без защитных трубок.

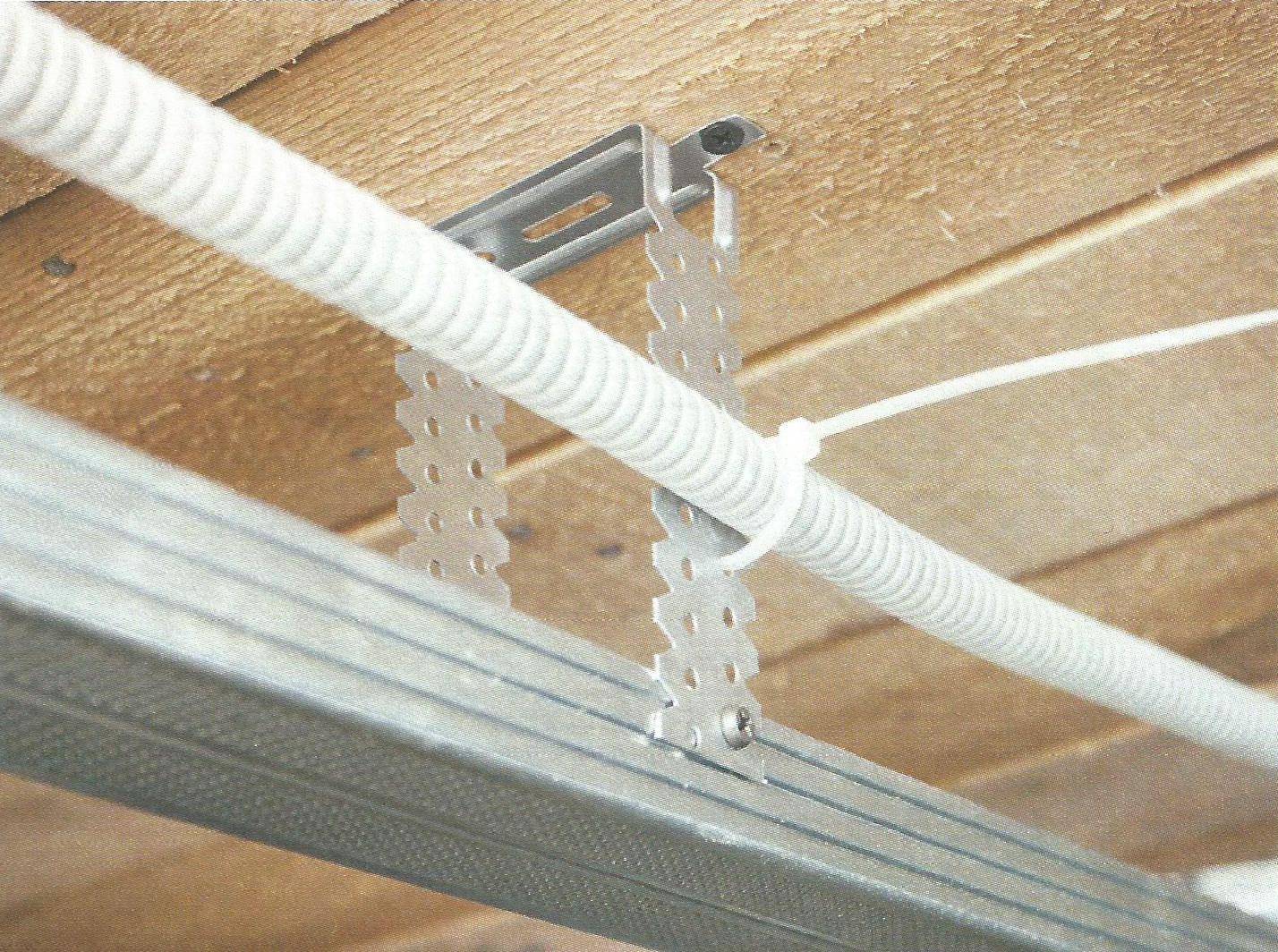

Пример распределения силового провода поверх металлического профиля

Нужна ли защитная трубка при монтаже кабеля на металлическом профиле обрешётки? Если кабель по всей длине целый и не имеет повреждений изоляции, можно обойтись без защитной трубки привязывая коммуникации пластиковыми стяжками к профилю или выполняя крепление к черновому потолку.

Если поверхность деревянная

Распределительные короба для проводки под натяжной потолок подбирайте таким образом, чтобы кабельные жилы не соприкасались с обшивкой внутри.

Провода необходимо закрыть изоляцией. Сами щитки могут быть сделаны из любого материала, не подверженного горению.

Последовательность действий:

  1. сделайте разметку проводки (схему);
  2. определите местоположение распределительных коробов, установите их;
  3. трубы между собой соединяются сваркой, затем крепятся к потолку;
  4. протяните кабель от короба к коробу, не забывая о выходах проводов;
  5. закрепите жилы проводки внутри коробов, выполните изоляцию проводов;
  6. сделайте заземление.

Чтобы закрепить кабель на деревянной поверхности потолка, нужно предварительно протянуть его по стальной трубе – эта мера предназначена для защиты от возгорания. Диаметр трубки зависит от диаметра проводки. Если позволяют размеры трубы, в ней можно протянуть несколько кабелей.

Здесь потребуются распределительные коробки из негорючих материалов (в идеале – металла). Внутренние поверхности обрабатывают изоляционными материалами, чтобы исключить возможный контакт кабеля со стенками коробки.

Порядок действий:

  1. Схему переносят на поверхности, отмечая линии, по которым будет проходить электрика.
  2. Устанавливают распределительные коробки.
  3. Нарезают металлические трубы на отрезки нужной длины. Крепят их к потолку.
  4. Отдельные элементы сваривают в единую конструкцию.
  5. Прокладывают по трубам кабель, используя протяжку.
  6. Выводят проводку в распределительную коробку, оставляя концы длиной около 20 см.
  7. Соединяют жилы проводки, изолируют, заземляют.
  8. Проверяют систему.

Как правильно выбрать способ укладки коммуникаций

Способ разводки электрики по потолку определяется по следующим параметрам:

  • Тип строения. Здесь речь идет об эксплуатационном назначении объекта, специфике используемых материалов для строительства и других параметров.
  • Место, где располагается главный распределительный щит или распределительный ящик.
  • Расположение оборудования, к которому требуется провести проводку.
  • Используемый кабель, в частности его марка и проектное сечение.

Монтажные работы по укладке силовой и слаботочной проводки выполняются по следующим типам потолка:

  • Железобетонные плиты перекрытия.
  • Открытые перекрытия из дерева.
  • Оштукатуренная деревянная поверхность.

Для каждой разновидности потолка характерно наличие своих особенностей.

Многих мастеров интересует вопрос, что лучше, прокладка кабеля по потолку или на полу. В этом случае можно рассматривать степень удобства выполнения монтажных работ. К примеру, потолочная поверхность уже подготовлена к финишной отделке, а пол еще ждет своего времени. Конечно, разумнее будет закладка коммуникаций в бетонную стяжку пола. Однако, следует учитывать отрицательные стороны расположения проводки на полу. Во-первых, в такой ситуации возрастает нежелательная нагрузка на кабель. Во-вторых, грызуны очень часто повреждают проводку, в результате может произойти короткое замыкание и даже пожар.

Способы прокладки проводки по потолку для разных видов поверхностей

Деревянное потолочное основание

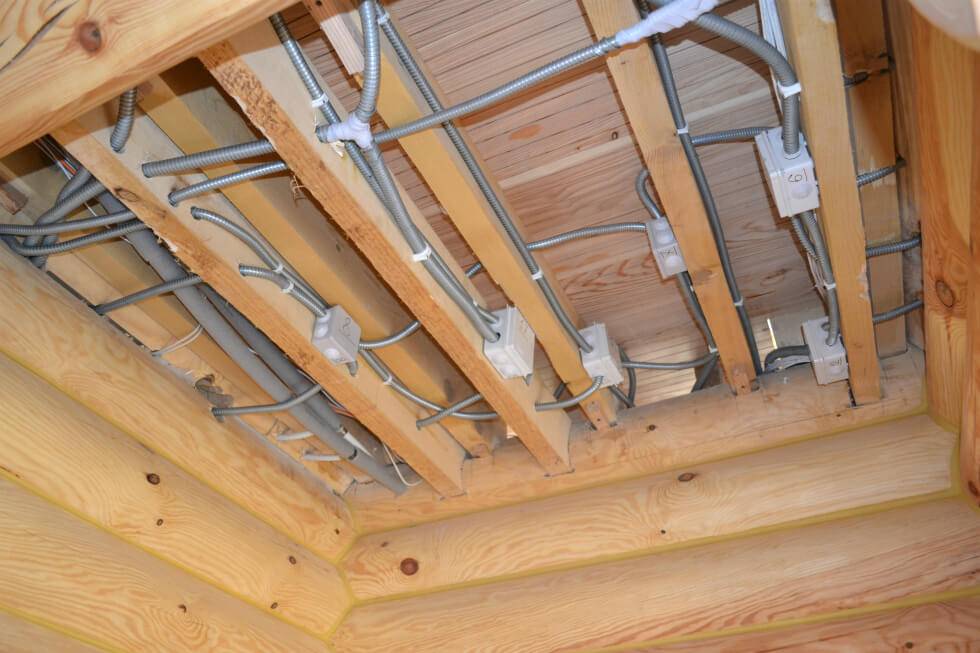

Проводка в потолке из дерева в металлической гофре

Проводка под натяжной потолок по деревянной поверхности осуществляется с использованием стальных труб. Внутренний диаметр напрямую зависит от размера проводов. Если сечение позволяет, допускается прокладывать в нем несколько кабелей.

Процесс установки:

Провести разметку, где в скором времени будут прокладываться кабели.
Разметить и установить проходные и распределительные коробки.
Нарезать трубы необходимой длины, надежно зафиксировать их на поверхности потолка и с помощью сварки соединить все элементы.
Все подъемы, спуски и повороты важно производить строго под прямым углом или ответвлением от монтажного короба.
Применяя протяжку, кабель надежно зафиксировать в интервале от одного короба до другого.
Организовать систему заземления.

Металлическая поверхность


Монтаж проводки на металлическую поверхность

Металл – хороший проводник электричества, поэтому очень важно во время монтажных работ соблюдать все требования нормативных документов и правил. Если позволяет категория квартиры и условия, размещать проводку нужно в трубах, изготовленных из электротехнического пластика

Алгоритм установки полностью идентичен технологии прокладки проводки по деревянному потолку.

Железобетонное перекрытие

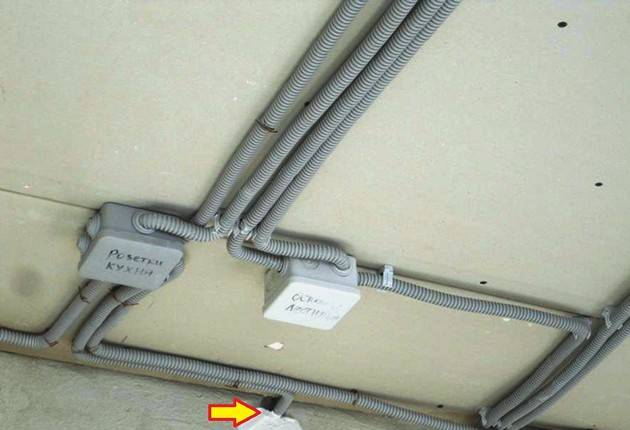

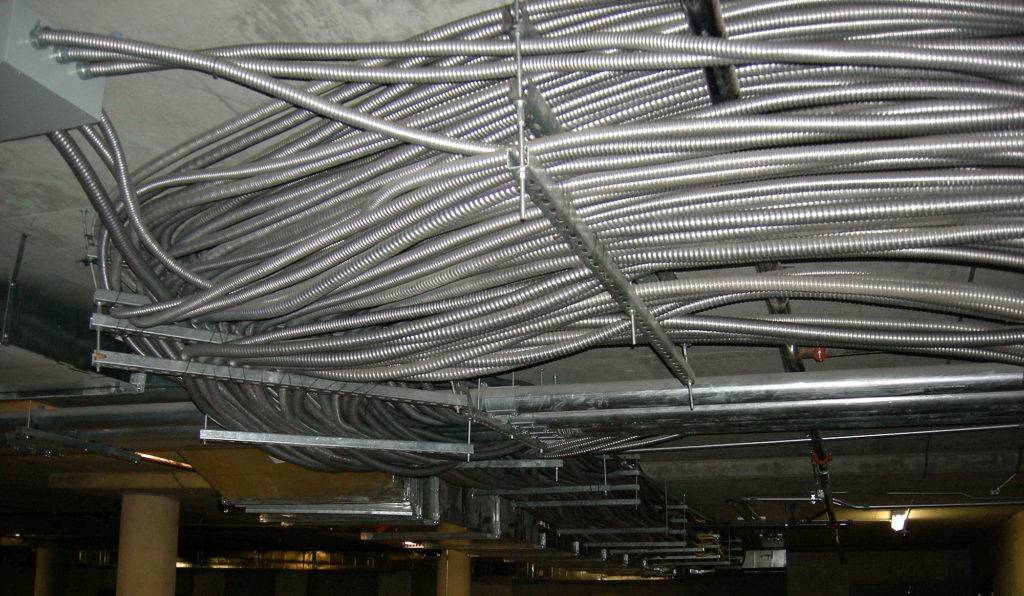

Закрытая прокладка проводов по железобетонному потолку

Если речь идет о железобетонном потолке, проводка должна осуществляться по специальным каналам. Единственное неудобство реализации – внутри и по краям плит имеются остатки грудок бетона, что значительно затрудняет протяжку кабеля.

Существуют следующие способы, предназначенные для открытой прокладки кабеля по железобетонным плитам:

  • специальными крепежными скобами;
  • в электротехнических трубах из пластика, которые крепятся на клипсы;
  • в пластиковых гофрированных трубах, которые надежно крепятся специальными клипсами;

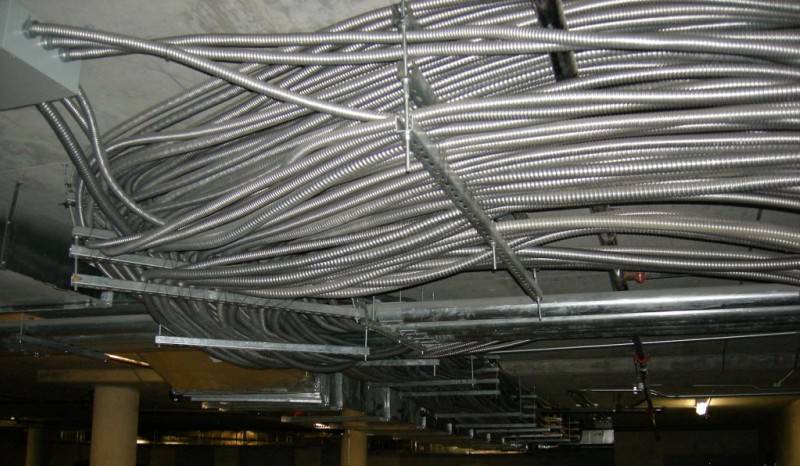

  • в стальных защитных гофрах, которые закреплены хомутами или скобами.

Фальш-потолки


Подготовка гипсокартонного подвесного потолка. Проводка в коробе

Фальш-потолки относятся к подвесному виду. Такие конструкции чрезвычайно популярны, так как создают привлекательный интерьер и позволяют внутри скрыть разные коммуникации. Однако есть один весомый недостаток – ограниченный доступ к проводам и кабелям, монтируемым к распределительным коробкам.

Гипсокартонная панель, реечные, кассетные и натяжные потолки, а также электропроводящая панель могут быть установлены в любом помещении. С учетом среды проводка под потолком проводится следующим образом:

  • Крепятся кабели к базовому потолку.
  • Если базовый потолок изготовлен из дерева, провода помещаются в стальные трубы.
  • Для железобетонных и металлических поверхностей используют гофрированные изделия или электрические трубы, изготовленные из пластика.

Если нет опыта в проведении подобных работ, лучше нанять бригаду профессиональных строителей и разнорабочих, которые быстро, качественно и главное безопасно выполнят монтаж.

Фото проводки в помощь мастеру

Как видно из статьи, процесс монтажа не так прост, как может показаться.

В процессе работы стоит учесть:

  • требования действующих норм безопасности;
  • нормы Правил технической эксплуатации;
  • особенности натяжной конструкции;
  • наличие необходимого для работы инструмента.

Фотогалерея примера монтажа электропроводки под натяжной

При появлении сложностей с монтажом, воспользуйтесь фотографиями или видео, которые помогают пошагово выполнить работу и исключить грубые ошибки.

На фотографиях четко видны способы фиксации труб и кабельной продукции, а также особенности соединения проводов. С помощью фото даже новичок в этой сфере справиться с работой на «отлично».

Квартирный вариант ремонта электрики

Типичная проблема при организации ремонта электропроводки — замена старых алюминиевых линий на медные. Ремонт не всегда проводится во всех комнатах одновременно, есть смысл менять проводку в квартире поэтапно. Потолочная разводка дает такую возможность.

Как правило, магистральные силовые линии в типовых квартирах проходят на расстоянии 20–30 см от потолка, и расположены горизонтально. Допустим, вы организуете подвесной потолок, а ремонт стен не входит в ближайшие планы. Можно произвести замену магистральных (подводящих) кабелей в квартире по потолку. В этом случае достаточно будет аккуратно проштробить стены (от распределительной коробки вверх) до уровня подвесного потолка. Ремонт 10–15 см² не будет слишком затратным, просто приклейте на это место кусочек обоев.

Старая линия пусть остается в стене, ее просто отсоединяем в распаячных коробках. А новый потолочный медный кабель соединяем с алюминиевыми проводами с помощью контактных колодок (для предотвращения электрохимической коррозии). Когда вы дойдете до ремонта в этой комнате, останется заменить лишь потребительские линии (розеточные) на медные, и вся проводка в квартире будет соответствовать нормам ПУЭ.

Это вынужденное решение на тот случай, когда ремонт потолка и стен выполняются с разбросом по времени. Если ремонт проводится во всей комнате сразу, распределительные коробки устанавливаются под фальшпотолком.

Разумеется, при укладке магистральной электропроводки по потолку, надо учитывать перспективную нагрузку: возможно, вы решите разместить в комнате новые точки подключения. Можно установить дополнительную распаячную коробку, завести туда питающий кабель, и зарезервировать ее.

Еще один вариант модернизации (возможен, если вы организуете подвесные потолки во всех комнатах и коридорах) — сверление сквозных соединительных каналов между помещениями.

В этом случае, магистральный кабель вводится из помещения с готовым подвесным потолком (разумеется, с распределительной коробки) в комнату, где в будущем планируется установка фальшпотолка. Концы кабеля изолируются колпачками, оставляется запас для разводки в коробку. Может быть, это временное решение не очень эстетично, но с учетом будущего ремонта такой способ допустим. Зато при организации подвесного потолка, у вас будет готовый ввод для электрооборудования помещения.

Порядок крепежа, протяжки и укладки кабелей

Для качественной и быстрой укладки кабельных линий рекомендуется отметить планируемую трассу. Для этого можно воспользоваться обычным карандашом. Дальнейшие действия будут зависеть от способа прокладки.

Монтаж наружной электропроводки рекомендуется продолжать в следующей последовательности:

  1. Закрепить все проходные и распределительные коробки, используя крепеж, соответствующий материалу базового основания.
  2. На данном этапе следует выполнить нарезку труб, гофры, кабель каналов (в зависимости от используемого способа прокладки), зафиксировать их к потолку и выполнить соединение посредством сварки для металлических или пайки для пластиковых труб.
  3. Желательно вести укладку проводки с выдержкой прямого угла для всех ответвлений.
  4. При помощи протяжки уложить провода в подготовленные короба или трубы, следуя от коробки к коробке. В распредкоробке понадобится оставить порядка 25 см свисающего конца кабеля. Это необходимо для выполнения качественного соединения отдельных проводников.
  5. Осуществить соединения в коробках и заизолировать провода. Для получения качественного контакта лучше выполнить пайку проводов.

Укладка скрытой электропроводки более трудоемка. Для этого предварительно потребуется выполнить штробление. После подготовки необходимых каналов кабеля фиксируются при помощи алебастра. По окончании монтажных работ понадобится оштукатурить поверхность потолка.

Вероятные ошибки при монтаже

При проведении монтажных работ по формированию схемы распределения электрических проводников на потолке встречаются следующие ошибки:

  1. Используется кабель низкого качества или несоответствующего сечения.
  2. Не продумываются моменты по дальнейшему получению доступа к электропроводке.
  3. Соединения проводников выполняются посредством скрутки, что сопровождается опасностью возгорания.
  4. Применяются не соответствующие материалы для протяжки и крепления проводников по определенному типу поверхности.
  5. Точечные светильники, лампы, люстры подключаются с разрывом выключателя в нулевом проводе. Это приводит к постоянному наличию напряжения на патроне светильника.

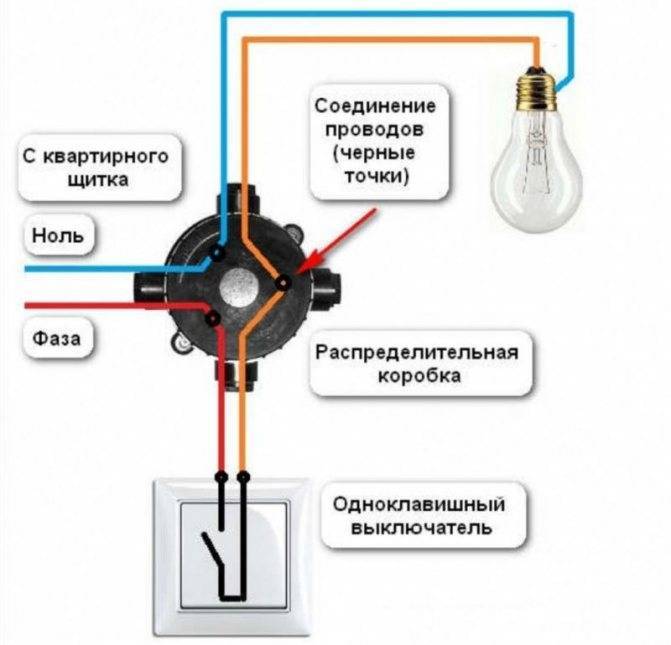

Выключатель должен ставиться в разрыв фазового проводаКрепление и размещение токопроводящих жил по потолку должно вестись с соблюдением мер безопасности и определенных правил. Это позволит избежать многих проблем в будущем.

По деревянным перекрытиям, балкам, фермам

По конструкциям из древесины, проводка может быть как открытой, так и скрытой. Открытая проводка на потолке выполняется теми же способами, какими и по бетонным конструкциям. Все монтажные изделия должны быть произведены из металла или из не поддерживающего горение материала.

Крепление проводки к потолку по изоляторам в современном строительстве применяется крайне редко, в основном для имитации старинного интерьера в квартире. Чаще монтаж проводки производится в гофрах или металлорукавах, которые монтируются к потолку при помощи клипс. Нередко также используются трубы, которые крепятся при помощи хомутов. Кабели протягиваются в закрепленные на поверхности трубы или рукава при помощи стальной проволоки.

Все чаще для устройства электропроводки по деревянным поверхностям используются пластмассовые кабель-каналы. Материал этот не поддерживает горение, а пластмасса при производстве окрашивается и имитирует текстуру дерева. Кабель-каналы подходящего сечения закрепляются на поверхности потолка при помощи шурупов или саморезов.

В местах изгиба кабель-каналы подрезаются под углом. Это удобно делать, пользуясь плотницким стуслом. Производятся и специальные изделия для изгибов, разветвлений. Они заметно упрощают монтаж электропроводки по потолку. Далее внутрь помещаются кабели и закрываются защелкивающимися крышками.

При монтаже в штукатурке, кабели необходимо крепить по полосе асбеста или по стальной ленте. Для закрепления кабелей используются хомуты или гвоздевые скобы.

Категорически запрещено крепить кабель, прибивая его гвоздем между проводниками. Если монтаж проводки выполняется в проштробленные в штукатурке каналы, возможно прикреплять кабели быстросохнущим раствором с добавлением алебастра.

При выполнении проводки под гипсокартоном, штробить каналы необязательно, так как листы крепятся на каркас, изготовленный из металлических профилей. Обязательно, при прокладке за подвесными потолками, помещать кабели внутри труб из металла, позволяющих локализовать возгорание проводки при возникновении замыкания. Трубы допускается использовать стальные водогазопроводные, или медные.

Диаметр труб должен обеспечить прокладку необходимого числа кабелей нужного размера. Перед использованием трубы осматривают, отбраковывают смятые. Далее их режут на куски необходимой длины и нарезают по концам стальных труб резьбу. В обязательном порядке удаляют зазубрины и заусенцы, которые могут повредить изоляцию кабелей.

Отрезки труб соединяют между собой уголками или муфтами. Медные трубы изгибают специальными трубогибами.

Необходимо заметить, что при устройстве в квартире проводки любого типа, необходимо предусмотреть возможность замены ее вследствие физического износа или аварийной ситуации. Правильно выполненные работы по монтажу электропроводки обеспечат длительную и безопасную эксплуатацию всего здания или сооружения.

Фальшпотолок

Широкое распространение получили различные виды фальшперекрытий. Благодаря их монтажу можно выполнить качественную и безопасную электропроводку по потолочному пространству, которая скроется за фальшперегородкой.

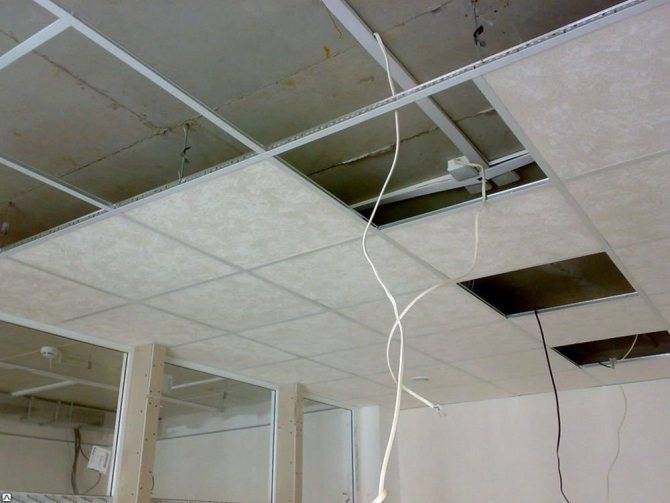

Прокладка кабеля над фальшпотолком Далее будут представлены наиболее популярные виды фальшперекрытий, а также нюансы прокладки электропроводки для каждого из них.

Гипсокартон

Потолки из гипсокартона пользуются широким спросом из-за низкой цены и возможности монтажа своими руками. Они относятся к подвесному типу. Для установки предварительно формируется металлический корсет, который и служит базой для крепления электрической проводки. Допускается укладывать кабеля в пластиковых или металлических гофрах. Недостатком является ограничение доступа к смонтированной электропроводке, что приводит к необходимости принятия дополнительных мер.


Проводка в потолке из гипсокартона

Рейки

Данный вид потолочного покрытия сопровождается использованием подшивного типа монтажа, что также ограничивает дальнейший доступ к проводке. Крепление реек осуществляется к деревянному каркасу, который предварительно формируется на базовом основании. Способ прокладки проводников зависит от материала изготовления потолка. При этом может потребоваться делать дополнительные отверстия в обрешетке для пропуска кабельных линий.


Осветительные приборы в реечном потолке

Кассеты

Относятся к категории подвесных фальшперекрытий. Собираются из отдельных прямоугольных или квадратных элементов из спрессованной бумаги и стекловолокна. Они устанавливаются в заранее подготовленные места из пластиковой или металлической обрешетки.


Монтаж подвесного потолка Армстронг

Натяжной

Использование декоративного обрамления потолочного пространства при помощи натяжного перекрытия позволяет применить любую цветовую гамму. Для этого используется термическая резина определенной структуры. Монтаж осуществляется к стенам, что способствует образованию пространства между облицовочной перегородкой и основным потолком.

Его можно использовать для прокладки электрической проводки, крепя ее к базовому покрытию. При этом рекомендуется выдерживать высоту, которая исключит близкое нахождение проводки у натяжного покрытия. Рассматриваемый вид фальшперекрытия также ограничивает дальнейший доступ к электрической схеме.

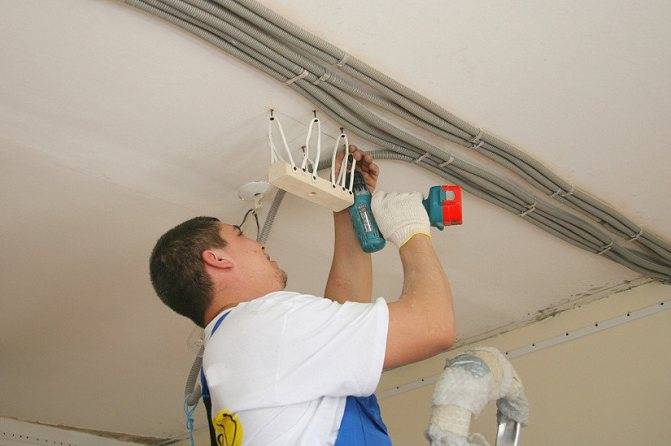

Разводка электрики над натяжным потолком

Электропроводящая панель

Токопроводящие панели из вспененного полиуретана (выступающего в роли изолятора) и двух изолированных друг от друга прослоек фольги (проводники электрического тока) позволяют красиво и необычно оформить потолок. Их монтаж может вестись с использованием подвесной технологии либо посредством приклеивания непосредственно к потолку. При укладке проводки понадобится воспользоваться открытым или скрытым способом. Оба варианта не дадут доступа к беспроблемному обслуживанию электропроводки.


Светодиодное освещение с помощью токопроводящих панелей

Прокладка кабелей в трубах

Для большей надежности в отдельных случаях скрытая электропроводка монтируется в трубах, выполненных из ПВХ или гофры. Данный метод применяется не так часто и востребован лишь в помещениях, где часто возникают перепады температур или влажности: банях, строениях без отопления и подобных.

Разницы между монтажом обычной скрытой электропроводки в квартире и монтаже в трубах практически нет. Ключевой разницей является то, что в случае труб имеются послабления к требованиям, например, допускается перехлест кабелей. Однако штробы под них придется делать куда больше. Крепление труб производится аналогично в случае малого диаметра или же скобами, если диаметр превышает 4 см.

В качестве альтернативного подхода для крепежа можно использовать и быстрозастывающий гипс. Он поможет увеличить надежность и пожарную безопасность системы, но работать с ним значительно сложнее. Правда, при желании извлечь кабель из трубы в случае необходимости также окажется существенно проще.

Подготовка схемы

Для формирования будущей электрической схемы необязательно выдерживать правила черчения. Она необходима для четкого отражения разводки электрики по помещению, а также мест соединения отдельных компонентов. Также отображается расположение светильников, розеток и выключателей.

При желании можно изобразить прямоугольник произвольной формы, который будет обозначать распредкоробку. Провода начертить в виде простой линии, а места их соединения и подключения обозначить точкой. Желательно использовать два цвета. Одним выделить фазный, а другим нулевой провод. Также можно сразу пронумеровать все участки будущей схемы, перенеся маркировку на приготовленные кабеля. Это поможет облегчить процесс монтажа и минимизировать вероятность ошибки.

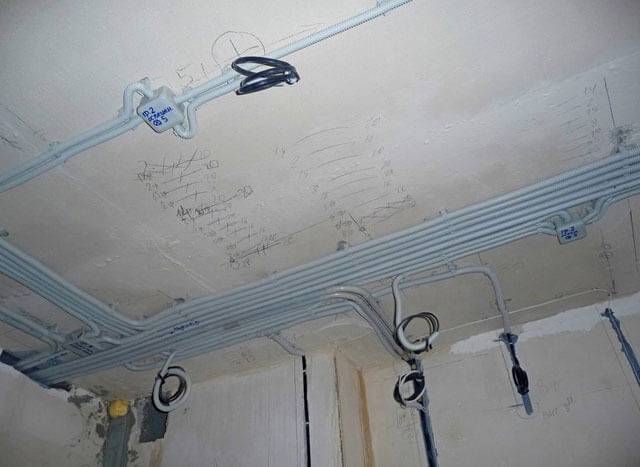

Схема устройства проводки в потолке

Составленную схему рекомендуется сохранить. При возникновении необходимости в устранении какого-либо недостатка с ее помощью можно быстро определиться с требуемыми действиями.

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

  • Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
  • Все точки соединения должны располагаться в распределительных коробках.
  • Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно. С помощью колодок с пружинами

Надежный контакт обеспечивается за счет пружины

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Нюансы прокладки для разных поверхностей

Для укладки проводки в квартире или доме используют такие способы:

  • открытый, с креплением кабелей непосредственно к поверхности;
  • в металлическом или пластиковом рукаве;
  • с использованием стальных или ПВХ труб;
  • с применением кабель-каналов;
  • штрабление с дальнейшим оштукатуриванием;
  • с использованием керамических скоб и изоляторов.

При выборе метода монтажа учитывают материал, из которого построен потолок. Крепление к каждой поверхности имеет свои особенности.

Деревянный потолок

Для прокладки электрических кабелей в этом случае нужно использовать стальные трубы. Их размер подбирают с учетом сечений всех проводов.

Распределительные коробки должны быть выполнены из огнеупорных материалов со степенью влагозащиты IP65. Для повышения безопасности исключают соприкосновение жил проводов и внутренних поверхностей щитка.

Железобетонные плиты

В этом случае укладка электрической проводки выполняется 2 способами:

  1. Открытым, заключающимся в наружной фиксации кабелей. Такой метод применяется при ремонте подсобных помещений, где не предъявляются особые требования к эстетической составляющей.
  2. Скрытым, при котором требуется штрабление каналов в железобетонной плите. При работе образуется большое количество строительного мусора и пыли. Некоторые плиты снабжаются технологическими полостями. Для сохранения несущей способности блоков кабельные каналы ведут вдоль таких пустот.

Натяжной

Применение декоративного покрытия помогает скрывать коммуникации. Для формирования потолка используется резина особой структуры. Полотно крепится к стенам, что приводит к образованию пространства между плитой перекрытия и облицовочным материалом.

При этом учитывают, что кабели не должны пролегать слишком близко к натяжному полотну. Рассматриваемый способ монтажа ограничивает доступ к электрической проводке в дальнейшем.

Металлическая база

Такое основание хорошо проводит ток, поэтому при прокладке проводов принимают усиленные меры безопасности. Согласно строительным нормам, кабели перед креплением к металлической поверхности вводят в пластиковые электротехнические трубы.

Для формирования соединений применяют распределительные коробки из того же материала. Допускается укладка кабелей в металлические рукава, если использование диэлектрического пластика невозможно.

Гипсокартон

Потолки из этого материала получили распространение благодаря невысокой стоимости и возможности самостоятельной установки. Для монтажа подвесной конструкции строят металлический каркас, к которому прикрепляют кабели.

Допускается укладка кабеля в гофре из пластика или металла. Недостатком метода считается отсутствие прямого доступа к проводке. При обслуживании системы приходится разбирать подвесную конструкцию.

Рейки

При формировании такого потолочного покрытия применяется подшивной способ установки. Это также ограничивает доступ к кабелям. Рейки крепятся к деревянной обрешетке, которая собирается на базовом основании.

Метод прокладки проводов зависит от материала изготовления потолочного покрытия. Для протягивания кабеля проделывают отверстия в элементах обрешетки.

Кассеты

Такой материал применяется для сборки подвесных фальшконструкций. Кассетные потолки строятся из квадратных или прямоугольных элементов, сделанных из стекловолокна и прессованной бумаги.

Их устанавливают на металлическую или пластиковую обрешетку. Такая конструкция обеспечивает легкий монтаж проводки, позволяет получать доступ к кабелям в любой момент. Провода крепят как к плитам перекрытия, так и к обрешетке.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
