Область применения канализационных фитингов

Типоразмеры канализационных труб таблица, маркировка, ГОСТ

Чтобы произвести монтаж системы канализации, необходимо приобрести трубные изделия и соединительные элементы тех размеров, которые указаны в проекте. Торговля предлагает типоразмеры канализационных труб в достаточно широком ассортименте, что позволяет создать трубопровод любой конфигурации с любой толщиной стенок.

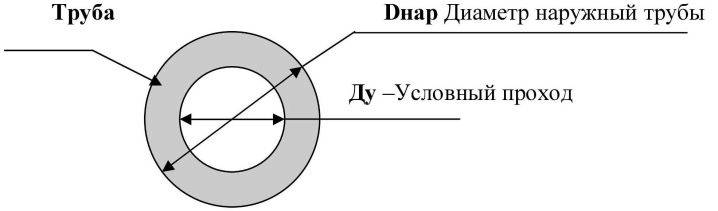

Основные параметры трубопровода

  • внешний диаметр канализационной трубы,
  • внутренний диаметр,
  • условный проход (Dу или Ду) — номинальное или округленное значение внутреннего сечения,
  • номинальное сечение (Dn или Дн),
  • толщина стенки.

На маркировке всех пластиковых трубных изделий указывается наружное сечение и толщина стенки, на чугунных — условный проход в миллиметрах. Проблемы могут возникнуть, когда при монтаже используются комбинированные фитинги (из металла и пластика), которые маркируются в миллиметрах и дюймах. В подобных ситуациях необходимо сравнивать элементы в различных системах измерения.

СНиП 2.04.01-85 определяет расчет диаметра канализационной трубы. Но для дома или квартиры эти формулы слишком сложные. На практике применяется другой подход — в квартире или стандартном загородном доме не превышает 10 см.

Исходя из этого:

  • для раковины, ванны, умывальника, писсуара, биде — 5-7,5 см,
  • для унитаза — трубы пластиковые диаметр 100 или 110 мм,
  • отводы от стиральных и посудомоечных машин — 2,5 или 3,2 см,
  • разводка по дому или квартире — 5 см,
  • стояк в доме, в котором не более пяти этажей — внутренний Ø 110,
  • стояк в доме выше пяти этажей — Ø160,
  • соединение нескольких стояков (лежевка) в многоэтажном доме — 200,
  • вывод стоков наружу — 16 или 20 см,
  • дворовая система — Ø 300,
  • выпуск на колодец, участок между двумя колодцами — 20 см.

Если для прокладки канализации используются пластиковые материалы, то вместо 5 см можно использовать 4 см, вместо 10,1 см — 10 см и.т.д. Это обусловлено гладкой внутренней поверхностью этих изделий, которая во время эксплуатации практически не покрывается ржавчиной или другими отложениями.

Существует такое понятие, как наименьший допустимый типоразмер, определенный Санитарными Нормами и Правилами (СНиП):

  • для внутриквартального стока и уличной сети — 20 см,
  • для внутриквартальной сети ливневого отвода — 20,2 см,
  • для уличной ливневой сети — Ø 250.

Сечение и толщина стенки являются взаимосвязанными параметрами — чем больше сечение, тем толще стенка. Вес тоже прямопропорционален сечению. Например, внешнее сечение 16 см — вес 2 кг, или 10,1 см — вес чуть более 1 кг. Немаловажный показатель — длина отрезков. Самый короткий — 1 м, самый длинный — 6 м.

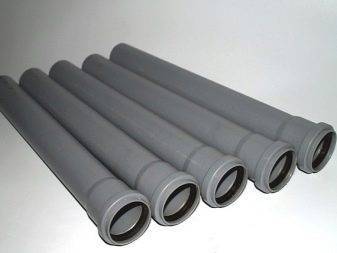

Пластиковые трубные изделия для канализации

Производятся из поливинилхлорида (ПВХ), полипропилена (ПП) и полиэтилена (ПЭ). Чтобы определить их внутреннее сечение, нужно отнять от значения наружного сечения умноженную на два толщину стенки (они указаны в маркировке).

Согласно ГОСТ Р 51613-2000 диаметр канализационных труб пвх безнапорных может быть 5, 7,5, 9, 10, 1,1, 15, 16 см. Для отвода стоков из промышленных объектов используются изделия с сечением 25 и 30 см. Основное их преимущество — они монтируются так же, как тонкие — в раструб.

Размер материалов из полипропилена определяет ГОСТ Р 51613-2000 и ГОСТ 22689.2-89 — 5, 10 и 15 см. Но существуют большого диаметра со стенкой в 5 мм. Эти изделия используются для монтажа больших магистральных трубопроводов.

Типоразмеры из полиэтилена регламентирует ГОСТ 22689.2-89. Выбор этих изделий не велик — 4, 5 см, 90 и труба 110 внутренний диаметр. Толщина стенок изделий из полиэтилена низкого давления — 3 — 5 мм. Продаются отрезками от 2-х до 9-и метров.

Диаметр пластиковой канализационной трубы необходимо подбирать, исходя из доступности соединительных элементов соответствующих размеров. Например, для материала с сечением 7,5 или 9 см найти фитинги может оказаться невозможно.

Для присоединения пластиковой внутриквартирной канализации к чугунному стояку можно использовать комбинированный фитинг или резиновую прокладку, которая герметизируется при помощи силикона или льняной подмотки. При наличии большого отверстия в чугунном стояке можно комбинировать фитинг и силикон или фитинг и обмотку.

Монтаж ПП труб канализации

Одним из основных достоинств полипропиленовых труб, сделавших их столь распространёнными, является простота монтажа при высоком качестве. У них высокая жесткость, поэтому в качестве соединительных элементов используются различные фитинги (уголки, переходники и так далее). Но после сбора их не получится демонтировать без получения повреждений конструкции.

Особенности монтажа полипропиленовых трубопроводов:

  • Процедура проводится способом диффузионного соединения, который еще именуется раструбной сваркой. Проводится он при температуре 260 oC. Этот метод обеспечивает чрезвычайно прочное соединение.
  • Сама сварка труб проводится довольно быстро, состоит из 3 этапов: резка, нагрев и соединение. Предварительно нужно подготовить инструменты и рассчитать длины отрезов.
  • Небольшие ответвления в системе канализации реализуются с помощью фитингов. Обычно для этого используются так называемые тройники.
  • Как только сварка завершена, система канализации в принципе полностью готова к эксплуатации. При этом специалисты заявляют, что прочность соединения практически равна прочности труб в отдельности.
  • В местах, где планируется соединение ПП труб с металлическими компонентами системы, например, кранами, используются фитинги. В них содержатся специальные латунные вставки для лучшего крепления.

Трубы ПП для внутренней канализации используются благодаря высоким эксплуатационным свойствам. Такой трубопровод отличается простотой монтажа, надежностью и долговечностью. Чтобы не возникло никаких сложностей в процессе его установки, необходимо заранее запастись нужным объемом материала, компонентов, составить план системы канализации и изучить все нюансы.

Размеры

Современные канализационные трубы имеют размеры, которые строго регламентированы техническими условиями. Таким образом, производство канализационных элементов предоставляет возможность выбора тракта для канализационной сети с любыми параметрами. На основные показатели диаметра изделий влияет внутренний, номинальный и наружный диаметр, а также толщина стенки и диаметр условного прохода. Диаметр трубы является главным параметром, от которого зависит назначение труб. Размеры пластиковых конструкций могут быть любыми, что позволяет найти изделие, подходящее конкретному случаю.

Чтобы обеспечить отведение стоков канализации для унитазов, многие используют трубу диаметром 110 мм. А вот труба 75 мм предназначена для отвода стоков ванны, раковины и другого сантехнического оборудования. Чтобы организовать стояки или отводы стоков от сооружения, необходимо применять трубы большого диаметра. Для организации наружной канализации на частном садовом участке достаточно использовать трубы 300 мм. Толщина стенки взаимосвязана с диаметром изделия. Оттого, какой диаметр зависит толщина конструкции.

От размеров канализационной конструкции зависит вес и количество материала. Чем больше диаметр трубы, тем больше его вес. Организация системы канализации всегда основывается на длине труб. Самая большая длина равна 6 м, а самая маленькая – 1 м. Стандартно для укладки системы применяются изделия длиной от 2 до 5 м.

Размеры канализационных труб исчисляются исходя из материала, из которого они изготовлены. Так, размеры ПВХ-труб могут иметь большой диапазон, поэтому их можно подобрать для любого вида работ. Обширный выбор изделий позволяет быстро и качественно устроить новую или обновить старую канализацию. Стандартно диаметр ПВХ-труб имеет значение 25 мм, 32 мм, 50 мм и 110 мм. При этом изделия 25 мм применяются для отвода стока из стиральной машинки, а конструкция 32 мм предназначена для вывода жидкостей из ванны или раковины. Внутренний диаметр стандартной чугунной конструкции равен 100 мм, а внешний – 110 мм. Длина изделий может достигать 3 м.

Классификация чугунных труб делится на следующие два типа:

  • изделия класса SMU отличаются отсутствием разъемных соединений;
  • класс SME имеет соединение для разъема только с одного конца.

Разновидности фитингов для ПВХ канализации

Производители ПВХ-труб для канализации предусмотрели фитинги для всевозможных конфигураций систем отвода сточных вод, чтобы максимально облегчить монтаж и обеспечить возможность самых сложных схем. Кроме того, существуют переходники для подсоединения к старым чугунным трубам диаметром 50 мм и 110 мм.

Сфера применения

ПВХ-трубы и сточные переходники чаще всего применяются при оборудовании хозяйственно-бытовых систем канализации:

  • для постоянного отвода жидкостей, температура которых не превышает +80°С;
  • кратковременного воздействия температур +95°С (не более 1 минуты);
  • химических веществ с кислотностью от 2 до 12.

Самые распространенные виды фитингов:

  • муфта — предназначена для соединения параллельных труб;
  • ревизионная муфта — оборудована специальным открываемым просветом для очистки системы отвода стоков;
  • редукция — соединяет трубы разных диаметров и с чугунными элементами;
  • тройник — для параллельного или наклонного ответвления с углом 45°, 65° и 90°;
  • двухплоскостная крестовина — для создания 2 перпендикулярных ответвлений от труб с одинаковым или разным диаметром, с углами наклона — 45° и 90°;
  • одноплоскостная крестовина — для 2 параллельных ответвлений с углом 45° и 90;
  • отвод — позволяет осуществить поворот 2 труб под углом 30°, 40° и 90°;
  • компенсационный патрубок — устанавливается при замене поврежденного вырезанного участка;
  • заглушка — служит для перекрытия просвета трубы во время ремонта или ревизии канализационных систем;
  • аэратор — устанавливают вверху канализационного стояка для недопущения выброса газов через унитаз.

Размеры канализационных фитингов и рекомендации по монтажу

Размеры ПВХ-труб и фитингов подбираются в соответствии с требованиями ГОСТа для безнапорной и напорной систем канализации, а размеры соединителей и переходников должны точно подходить под трубы.

Для обустройства наружной канализации существуют такие типоразмеры фасонных конструкций:

  • муфты — 110-400 мм (ревизионные до 315 мм), длина 120-330 мм;
  • отводы — 110-400 мм, расстояние между раструбами — 15-90 мм;
  • тройник — 450-110-400 мм, боковые раструбы — 140-530 мм, высота от раструба до торцевой части — 140-500 мм;
  • обратный клапан — 110-250 мм, длина — 300-520 мм;
  • двухколенный сифон — 110-200 мм, длина — 510-820 мм.

Для монтажа внутренних систем выпускаются фитинги диаметром 50-200 мм. Крепление к стенам производится пластиковыми хомутами, которые усаживаются с помощью 2 анкеров.

  1. Нарезка труб на куски нужного размера труборезами, болгаркой или ножовкой с обязательным созданием перпендикулярной оси.
  2. Кромку тщательно шлифуется напильником и наждачной бумагой.
  3. Если используются клеевые фитинги, места соединений обезжириваются. Только после этого наносится клей. Излишки убираются после состыковки элементов чистой ветошью.
  4. Фитинги с резиновыми уплотнителями предварительно следует состыковать и отметить границу вхождения. В дальнейшем потребуется обеспечить компенсационный зазор в 1 см.
  5. Для максимального снижения риска протечек контактирующие поверхности покрывают силиконовым герметиком.

Размеры тройников для канализационных конструкций

Все пластиковые тройники имеют одинаковую конструкцию, которая состоит из входного простого патрубка и 2 входных раструбов, которые и обеспечивают соединение с концами трубопровода. Они оснащены специальными резиновыми прокладками.

Для стандартных систем водоотведения тройники ПВХ имеют диаметр 110, 160, 200, 250 и 315 мм, для трубопровода большего размера возможно изготовление под заказ деталей, диаметры которых будут равны 400 и 500 мм.

Тройники с углами 45°, 87° и 90° оснащены патрубками разного сечения, поэтому поддерживают переход элементов конструкции с такими размерами:

  • 50х50х45°,
  • 50х50х87°,
  • 110х50х45°,
  • 110х50х87°,
  • 110х110х45°.

Преимущества ПВХ-фитингов

Комплектующие для систем канализации из поливинилхлорида в первую очередь отличаются высокой прочностью и стойкостью к агрессивным средам сточных вод. Фитинги ПВХ имеют гарантийный срок службы 30-40 лет, а по факту могут прослужить намного дольше.

Большим плюсом этих изделий из ПВХ является простота и легкость монтажа. Для этого не требуется особых навыков, знаний и специального оборудования. Весь процесс сравним со сборкой деталей конструктора — один элемент вставляется в другой с размещением резиновой прокладки или нанесением тонкой полоски клея. В случае необходимости все ремонтные работы реализуются быстро.

Еще одно важное преимущество ПВХ-конструкций перед аналогами — низкая стоимость комплектующих при высоких эксплуатационных характеристиках

Параметры

Стандартная маркировка трубопровода из чугуна — от DN 50 до DN 400. Изделия, не имеющие раструбов, то есть с гладкими сторонами, обладают повышенным запасом прочности. Их длина равна трём метрам. Трубы SMU могут производиться длиной от 15 см и более.

Параметр толщины стен чугунной трубы практически идентичен пластиковым изделиям и равен 4—5 мм. Однако, несмотря на схожие размеры по длине, толщине стен и диаметру, вес металлической конструкции в 10 раз превышает массу пластикового трубопровода. Для наглядности, метр изделия из металла будет весить порядка 15 килограмм. Соответственно, пластиковая труба идентичных размеров будет иметь вес всего 1,5 килограмма.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

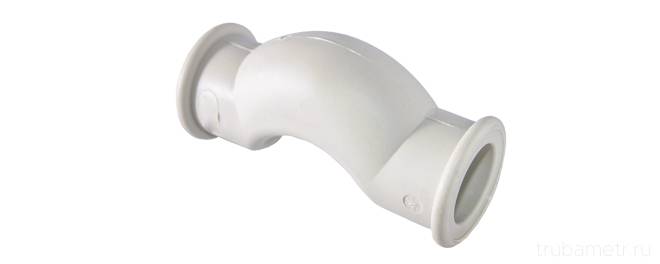

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые  компенсаторы изготавливаются  в форме петли.

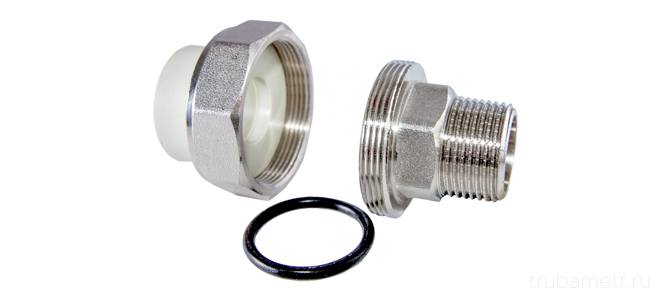

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Применение пластиковых изделий в канализационных коммуникациях

Для обустройства канализационных систем используются трубы и фитинги из таких материалов как ПВХ (поливинилхлорид), ПЭ (полиэтилен) и ПН (полипропилен). В отличие от стальных и чугунных изделий, которые соединяются с помощью сварки, монтировать пластиковые трубы значительно проще, поскольку их стыковка не требует специального оборудования.

К преимуществам пластиковых фитингов канализации относится:

  • низкий вес, что облегчает их транспортировку и монтаж;
  • длительный срок службы – эксплуатационный ресурс полимерного трубопровода доходит до 50 лет, что достигается за счет полной устойчивости материала к коррозии и химически агрессивным веществам;
  • широкий температурный режим – пластиковая канализация из ПВХ может использоваться для отвода горячих стоков температурой до 95 градусов;
  • обширный сортамент фитингов, разные формы и размеры которых позволяют сформировать канализационный трубопровод любой конфигурации.


Сортамент фасонных изделий для канализационных систем ПВХ фитинги представляют собой фасонные элементы, использующиеся для соединения отдельных труб между собой, а также для подключения к трубопроводу запорно-регулирующей арматуры. Фитинги для канализации имеют размеры, соответствующие диаметру представленных на рынке труб.

Согласно положениям ГОСТ №21.604 “Водоснабжения и канализация“, для укладки внутренней канализации необходимо использовать следующие размеры ПВХ труб:

  • сливная труба ванны – диаметр 40 мм (укладывается с уклоном 1:30);
  • душ – диаметр 40 мм (уклон 1:48);
  • унитаз – диаметр 110 мм (уклон 1:20);
  • раковина – диаметр 40 мм (уклон 1:12);
  • биде – диаметр 40 мм (уклон 1:20);
  • мойка – диаметр 40 мм (уклон 1:36);
  • комбинированный слив на душ, ванну и мойку – диаметр 50 мм (уклон 1:48);
  • центральный стояк – диаметр 110 мм;
  • отводы от центрального стояка – 60 мм.


Трубы большого диаметра для наружной канализации Для монтажа наружных коммуникаций нужно применять трубы диаметром 160-200 мм. Канализационные трубы и фитинги из ПВХ подбираются так, чтобы их размеры соответствовали друг другу.

Классификация канализационных фитингов

Разнообразие соединительных элементов, используемых для монтажа трубопроводов, классифицируется по двум параметрам – сфере применения и способу соединения. Согласно сфере применения конструкции делятся на фитинги, предназначенные для монтажа внутренней канализации, и изделия для наружных систем.

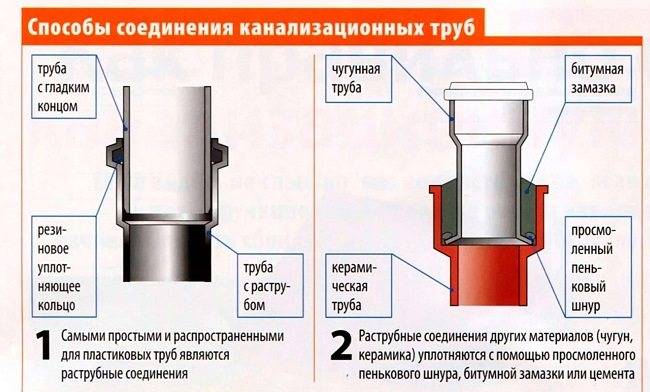

В зависимости от способа соединения канализационные фитинги классифицируются на:

  • раструбные (внутри пластиковой конструкции установленно резиновое уплотнительное кольцо), которое обеспечивает прочную фиксацию трубы и герметичность всей системы;
  • под склеивание, без уплотнительного кольца.


Раструбное соединения канализационных труб В плане надежности и долговечности соединения выигрывают клеевые фитинги, поскольку резиновое уплотнение в процессе эксплуатации может потерять эластичность и сжаться, вследствие чего между стенками соединенных конструкций образуется зазор, являющийся причиной протечек.

В качестве клея для монтажа ПВХ канализации применяются составы на основе смеси из поливинилхлорида и тетрагидрофурана, которые после отвердевания образуют материал по эксплуатационным характеристикам аналогичный пластику, из которого изготовлены сами трубы.

Проверенные клеевые составы для монтажа полимерных трубопроводов – “Тангит”, “Винилит”, “Феникс” и “Маркс”, действующий ВСН 35-86 “Инструкция по монтажу пластмассовых труб” рекомендует использовать клей “ГИПК-127“.

Как выбрать

Прежде всего, если нет опыта выполнения сантехнических работ, к подбору арматуры желательно привлечь специалиста, способного объективно оценить критерии качества товара:

  • приобретению товара на рынке следует предпочесть профильный магазин, где тщательно производится контроль качества товара;
  • сравнительная ее дешевизна должна насторожить – где бывает бесплатный сыр – известно всем;
  • необходимым условием приобретения является целостность корпуса изделий, сколы, трещины и даже царапины недопустимы;
  • нужно выяснить данные на производителя вплоть до проверки сертификатов качества и производителя;
  • нужно убедиться в соответствии присоединительных размеров арматуры размеру труб;
  • поворотный элемент крана или вентиля должен соответствовать месту установки в системе, чтобы пользование им было удобным;
  • выясните материал запирающего элемента, если он изготовлен из пластика, изделие будет дешевле, но металлические детали долговечнее, выбор за покупателем;

Видео

Что касается соотношения цена – качество, нужно отметить продукцию производителей из Китая. При низком уровне цен качество ее крайне нестабильно. Можно приобрести хорошее изделие дешево, но вполне вероятны дополнительные расходы из-за его низкого качества.
