Свайный фундамент расчет количества свай: используем калькулятор для расчета количества свай

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из

  • цемента М 300 – М 800,
  • щебня гранитных пород,
  • среднефракционного песка,
  • воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

  • до 70 см – без продольной арматуры;
  • от 71 до 90 см – один ряд;
  • от 91 до 130 см – два ряда;
  • от 131 до 170 см – три ряда;
  • от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

  1. Вес всех конструкций дома, включая фундамент.
  2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
  3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
  4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

  • T — удельная нагрузка от максимального веса строения (см. выше);
  • k – коэффициент запаса (1,1);
  • S – площадь подошвы (S = P/T);
  • R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Расчет общих нагрузок на основание

Вычисление общих нагрузок возможно только при наличии проекта дома с деталировкой и перечнем используемых материалов. Точный расчет можно проводить на основании СП 24.13330.2011, но для жилых объектов рекомендуется применять упрощенную схему. Это позволит получить чуть меньшую точность, но хорошим запасом по прочности, а также не привлекать специалистов-проектировщиков.

Определяем фактическую массу здания

Для надежности основания важно правильно вычислить массу дома

В понятие фактической массы здания входят все применяемые строительные материалы и конструкции для его возведения: стены, перекрытия, кровля, перегородки, окна, двери, установленное количество свай и т. д. Для определения веса стен можно воспользоваться следующими данными:

  1. Кирпичная кладка, толщиной в 150 мм (в полтора кирпича), создает нагрузку на фундамент величиной в 30-50 кг/м2.
  2. Оцилиндрованные бревна, брус или сруб способны нагрузить основание на 70-100 кг/м2.
  3. Вес железобетонных плит с толщиной 150 мм составит 300-350 кг/м2.
  4. Каркасные панели создадут нагрузку на фундамент величиной в 30-50 кг/м2.

Для определения веса перекрытий необходимо ориентироваться на такие значения:

  1. Чердачное перекрытие с применением деревянных балок и утеплителя плотностью менее 200 кг/м3 создаст нагрузку на фундамент 70-100 кг/м2.
  2. Перекрытие чердака деревянными балками и настилом утеплителя плотностью менее 500 кг/м3 создадут нагрузку для фундамента 150-200 кг/м2.
  3. Цокольное перекрытие деревянными балками с утеплителем плотностью менее 200 кг/м2 нагрузят  основание на 100-150 кг/м2.
  4. Перекрытие цоколя деревянными балками с утеплителем плотностью до 500 кг/м3 создадут нагрузку для фундамента 200-300 кг/м2.
  5. Перекрытие на основе железобетонных плит создадут нагрузку в 500 кг/м2.

Упростить расчет нагрузки кровельного материала можно путем использования данных компании изготовителя.

Определение полной нагрузки на единицу площади производят путем суммирования всех нагрузок и умножения полученного значения на коэффициент 1,5, который обеспечит запас прочности в 50%. Для большинства жилых домов этого запаса будет достаточно.

Определение снеговых нагрузок

Величина снеговых нагрузок определяется согласно СП 20.13330.2011 по формуле:

Снеговая нагрузка

где ce – коэффициент сноса снега под действием внешних факторов, таких, например, как ветровых потоков;

ct – термический коэффициент;

µ – коэффициент перехода между снежным покровом и кровельным покрытием;

Sg – масса снежного слоя на единицу площади (1 м2).

Все коэффициенты необходимо взять из таблиц СП 20.13330.2011. При этом вес снегового покрова следует определить с использованием карты снеговых районов.

Критерии оценки ветровых нагрузок

При строительстве дома на сваях необходимо учитывать ветровую нагрузку

Для фундамента на основе буронабивных или винтовых свай ветровые нагрузки также стоит учитывать, так как они могут создавать сдвиговые поперечные деформации. Расчет производится согласно СП 20.13330.2011. При этом обязательно учитывают следующие факторы:

  1. Преобладающий тип ветровых потоков.
  2. Предельные значения давления ветра на единицу площади.
  3. Наличие вихревых потокообразований.
  4. Возможное образование некоторых видов неустойчивых аэродинамических колебаний.

Нормативные ветровые нагрузки определаются путем суммирования средней и пульсационной составляющих.

Вычисление полезных нагрузок

Расчет полезных нагрузок для буронабивных и винтовых свай вычисляется по методу, описанному в СП 20.13330.2011.  Во внимание берутся все предметы интерьера, люди и домашние животные. Для жилых домов рекомендуется брать усредненную нагрузку, которая составляет 150 кг/м2

Посмотрите видео, которое рассказывает о вычислении полезных нагрузок, а также испытании свайных опор.

Сбор нагрузок свайного фундамента

Для определения нагрузки рассчитывают вес строительных материалов

При расчете свайно-винтового фундамента требуется найти сумму воздействующих на него нагрузок в единицах массы (для крупных зданий это тонны). Их можно разделить на константные и временные. В последнюю категорию входят:

  • Длительные – стационарное оборудование с его наполнением, временные ограждения.
  • Кратковременные – факторы климата (снег и т.д.), передвижное оборудование, транспорт, воздействия живых существ.
  • Специфические – действие пожаров, взрывов, повреждений фундамента (влияющие на внутреннее строение грунта), сейсмического фактора. Их значение может быть отрицательным.

Подсчет общей нагрузки на фундамент реализуется посредством простого суммирования значений нагрузок по всем приведенным категориям. Чтобы узнать сумму константных воздействий, нужно определить удельный вес затрачиваемых на строительные работы материалов. Требуемую информацию может предоставить их поставщик. Зная материал, его толщину и тип конструкции, можно воспользоваться табличным значением параметра. Наибольший удельный вес на каждый квадратный метр имеет железобетон. Это относится к стеновым конструкциям и к перекрытиям. Обязательно учитывается вес кровли.

Когда расчет свай и фундамента производится собственноручно, нужно брать во внимание, что показатель нагрузки определяется как нормативный параметр, перемноженный на коэффициент надежности γf. Последнее значение зависит от материала конструкции и его плотности и обычно находится в границах 1,05-1,3. К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2

Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки

К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2. Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки.

Примерная нагрузка на квадратный метр составляет 150 кг

Поскольку на стадии проектирования нельзя точно узнать общую массу мебели, техники и живых существ, воздействующих на перекрытия, для расчетов используют принятый в нормативах показатель равномерно распределенной нагрузки на квадратный метр (Pt). В жилищах его значение считают равным 150 кг/м². Формула расчета имеет такой вид: S*Pt*n, где n – число использованных перекрытий.

Также при строительстве учитывается снеговая нагрузка на здание, свойственная данному региону. В центральной части ЕТР расчетный показатель считают равным 180 кгс/м². В ряде мест это число значительно выше – в некоторых сибирских регионах оно может достигать 400 кгс/м². Узнать искомое значение можно по карте снеговых районов. Формула для нагрузки состоит из трех множителей: площади крыши, расчетного показателя и коэффициента наклона. Последний параметр для самых типичных покрытий с наклоном в 30-45 градусов считают равным 0,7.

Ветровой нагрузочный показатель часто выражается отрицательным числом (что означает снижение общей массы). Из-за этого при постройке массивных сооружений им часто пренебрегают. Для небольших парусных конструкций, напротив, он очень важен, так как при их возведении нужно представлять влияние на сваи выдергивающих и иных действий. Определяют ветровое давление по формуле: W=0,7* k(z)*c*g, где k(z) – коэффициент для высоты z (находится по таблице для типов местности), с – аэродинамический показатель (зависит от наклона крыши и от того, куда чаще дует ветер – во фронтон или в скат), g – коэффициент надежности, равный 1,4. Чтобы рассчитать общую нагрузку на кровлю, получившееся число W умножают на площадь крыши.

Способы установки винтовых свай

Небольшие по длине (до 2 м) опоры устанавливают ручным способом. Сваи диаметром 108 мм и больше, длиной 2,5 м и более монтируют механизированным методом.


Установка винтовой сваи вручную

Ручная установка винтовых опор

  1. ВС длиной до 2,5 м часто устанавливают вручную. Это делают следующим образом:
  2. Сначала делают разметку свайного поля. Колышками и шнуром отмечают места установки опор.
  3. Ручным буром делают воронку глубиной 30 – 40 см. Это задаст вертикальное направление погружения ВС в грунт.
  4. Если в верхней части ствола отсутствуют монтажные отверстия, то их прорезают самостоятельно. Это можно сделать газовой горелкой или ацетиленовым резаком.
  5. Опору опускают в ямку. В монтажные отверстия вставляют концы рычагов (это могут быть отрезки водопроводной трубы).
  6. В работе участвуют 3 человека. Двое работников вращают ствол с помощью рычагов. Третий рабочий контролирует вертикаль ВС.
  7. С помощью нивелира делают отметки на стволах опор, фиксирующие проектную высоту наземной части свай.
  8. Угловой машинкой срезают лишние части стволов опор.
  9. В зависимости от конструкции ростверка формируют опорные части оголовков ВС.
  10. Устанавливают ростверк.


Установка 3 м винтовой сваи механизированной установкой

Механизированная установка винтовых опор

Силовая установка для вращения ВС устанавливается на подающей стреле любого передвижного грузоподъёмного механизма. Существуют специализированные передвижные установки для ВС.

Скорость формирования фундаментного основания с помощью механизированной установки значительно сокращают сроки строительства объекта.

Быстрый результат

На строительных сайтах можно рассчитать свайный фундамент для своего дома при помощи программы — онлайн калькулятора.

Выглядеть она будет приблизительно так:

Расчеты такого калькулятора проводятся по СНиПу 3.03.01-87, СНиПу 52-01-2003, а также ГОСТу Р 52086-2003.

Большинство параметров свайно-ростверкового фундамента изменяют свое значение в каждом конкретном случае. К ним относятся: форма и материал изделия, способы воздействия на грунты, вид монтажа, геометрия ростверка. Для точного учета всех составляющих надежного решения надо произвести все необходимые замеры и дополнительные расчёты, поэтому в сложных случаях лучше пригласить квалифицированных специалистов.

Калькулятор для расчета буронабивного фундамента

Среди множества видов фундаментов, одна конструкция сочетает простоту, прочность и низкую стоимость. В ней дорогостоящий котлован заменен несколькими шурфами, а вместо массивного монолита установлен легкий ростверк. Однако его устройство требует точного расчета.

Чем массивнее будет дом, тем на большую глубину нужно бурить шурфы, тем большее количество бетонных столбов потребуется установить. Проектирование – трудоемкий процесс. Предлагаем использовать для расчета буронабивного фундамента калькулятор – программу, позволяющую производить вычисления по произвольно вводимым параметрам.

С этим читают

Виды фундаментных конструкций с ростверком

В том случае если застройщику удастся правильно , необходимых для ростверкового фундамента, но и глубину их погружения, то в процессе эксплуатации несущая конструкция не будет подвергаться промерзанию и пагубному воздействию влаги. Если планируется строительство на участке с небольшим рельефным перепадом, который выравнивать нецелесообразно, тогда можно соорудить комбинированную фундаментную конструкцию, например, свайно-ленточную.

Существуют следующие виды фундаментов с ростверком:

  1. Ленточный. В процессе проведения строительных работ застройщик связывает между собой расположенные по соседству сваи.
  2. Выполненный в виде плиты. В этом случае застройщику приходится связывать каждый оголовок.

Правила и последовательность расчетов

После того как было принято решение о сооружении фундаментной конструкции на сваях, застройщику необходимо приступить к выполнению расчетов, которые следует проводить в определенной последовательности:

  1. В первую очередь придется определить нагрузку, которая будет оказываться в процессе эксплуатации на фундаментную конструкцию. Для этого застройщику следует рассчитать не только массу несущих стен и перестенков, но и кровли, напольных покрытий, фасадной и внутренней облицовки, плит перекрытий и т. д.
  2. После этого определяется полезная нагрузка, которая будет оказываться на фундамент. В данном случае речь идет о бытовой технике, мебели, количестве людей, которые будут проживать в здании (в расчет принимается величина, колеблющаяся в диапазоне 150-200 кг/кв.м.).
  3. К полученной при расчетах сумме застройщик должен прибавить вес, который будет оказывать на все здание снег в зимнее время года. Для большинства регионов Российской Федерации используется величина 180 кг/кв.м.
  4. Все суммы нагрузок необходимо умножить на коэффициент запаса, величина которого составляет 1,1. В некоторых случаях целесообразно задействовать другой показатель – 1,2.
  5. Рассчитывается нагрузка, которая будет оказываться на одну сваю без ее проседания в грунт.

Диаметр и длина свай как основные характеристики

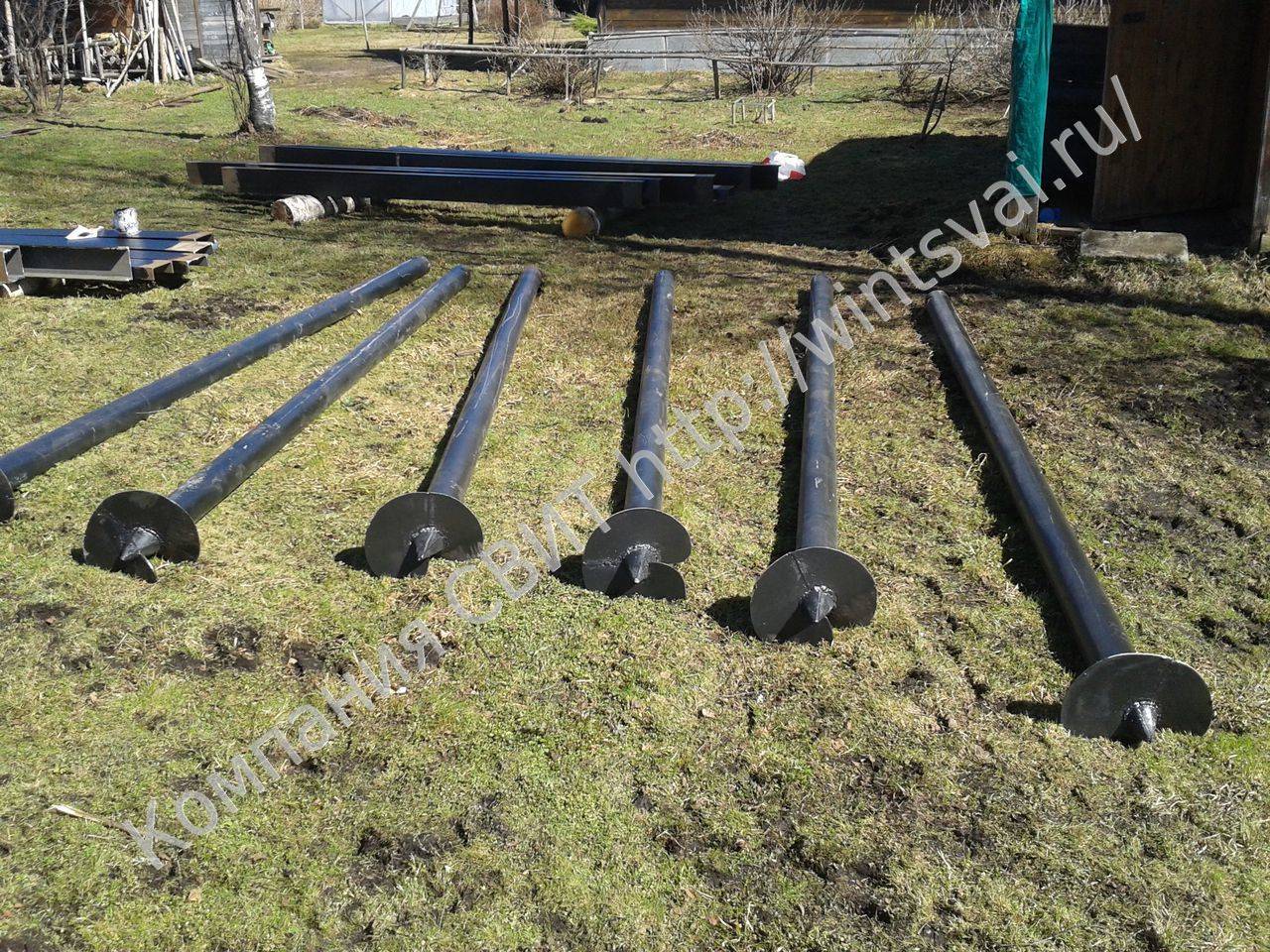

Винтовые сваи по своему диаметру подразделяются на несколько видов, которые используются в строительстве для различного предназначения:

  • 57 мм (используются для легких заборов);
  • 76 мм (применяются для монтажа деревянных заборов, а также заборов из профлиста, для установки фундаментов под бытовки, туалеты, хозяйственные блоки);
  • 89 мм (необходимы для монтажа тяжелых заборов, фундаментов под каркасные дома, различных пристроек к дому, таких как веранда, терраса, лестница);
  • 108 мм (используются для установки фундаментов под каркасные многоэтажные дома, для пристроек из бревен, брусьев, легких камней);
  • 133 мм (используются для установки фундаментов под каркасные многоэтажные дома, для домов из бревен, для беседок, монтажа пирсов и причалов).

Определение длины свай

Одним из важных факторов при расчете фундамента является точное определение длины винтовых свай, благодаря чему в последующем дом не просядет под собственным весом. Выбор длины свай зависит от плотности грунта, а также перепадов высоты на участках строительства.

Для определения качества грунта необходимо выкопать лопатой на участке лунку глубиной 0,5 м. в самом низком месте земельного участка. Если под слоем почвы Вы обнаружили песок или глину, данный грунт считается благоприятным для монтажа винтовых свай. Для возведения фундамента можно использовать сваи в 2,5 м.

В случае, когда под почвой Вы нашли торф, воду или плывун, Вам понадобится соответствующий инструмент, так называемый садовый бур. Данный инструмент необходимо вставлять в готовые лунки и вкручивать пока на шнеке инструмента Вы не обнаружите плотные комки песка, глины. Бур во время вкручивания нужно время от времени вытаскивать и стряхивать с его шнека грунт. Благодаря процедуре вкручивания бура Вы сможете рассчитать глубину плотных слоев грунта.

Хотите установить винтовой фундамент своими руками?

Перепад высоты на земельном участке – следующий критерий выбора длины свай. К примеру, длина дома составляет 6 метров, а перепад высоты – 1 метр. В таком случае, для установки фундамента для верхнего ряда свай понадобятся сваи длиной 2,5 м, для среднего ряда – 3 м, а для нижнего ряда – 3,5 м. Советуем при перепадах высоты более полуметра брать в расчет винтовые сваи с запасом в 0,5 м. Достаточно часто случается, что при установке свай с перепадами высоты, на нижних сваях не достает около 30 сантиметров.

Для точного определения длины свай рекомендуем обращаться за помощью специалистов компании «СВИТ», которые в кратчайший срок приедут и произведут точные замеры с пробным бурением за доступную цену.

Как правильно рассчитать шаг

Расчет шага производится в зависимости от схемы размещения свай и от конфигурации постройки.

Если известно общее количество, опоры расставляются по выбранной схеме — сначала по углам, затем заполняются наиболее нагруженные линии, расположенные под несущими стенами, после чего расставляют оставшиеся сваи по площади комнат для поддержки лаг перекрытий.

Задаче проектировщика является обеспечение максимальной жесткости ростверка, установка опор в точках максимальных нагрузок и равномерное распределение веса дома между остальными стволами.

Для построек обычного типа распределение свай проблемы не вызывает, намного сложнее расстановка опор на сооружениях сложной конфигурации с неравномерным распределением массы элементов.

В таких ситуациях сначала размещают кусты свай под наиболее нагруженными точками, после чего размещают остальные опоры.

ВАЖНО!
В любом случае, необходимо соблюдать минимальные расстояния между соседними опорами, чтобы не снизить удельное сопротивление грунта. В противном случае несущая способность фундамента в данных точках окажется значительно ниже расчетной, что приведет к деформациям или разрушению ростверка и стен постройки.

Расчет длины и диаметра свай

Для проведения расчетов необходимо опираться на следующие данные инженерных изысканий:

  • особенности грунта на площадке под застройку;
  • гидрогеологические данные.

Данные параметры позволят определить геометрию свай, а также их конструкцию. Для упрощения расчетов принимают сваю за жестко закрепленный в земле стержень. Его положение от подошвы для крепления ростверка определяется расстоянием L1, которое можно вычислить по формуле:

где Lо – длина части сваи от уровня грунта до подошвы высокого ростверка;

аs – коэффициент деформации, который можно взять из соответствующих справочников, либо из СП 24.13330.2011.

Для буронабивных свай глубина погружения в скальный грунт, кроме сильно сжимаемого, определяется по формуле:

Выбираем оптимальную длину

При проектировании свайных фундаментов нужно помнить, что длина несущих элементов должна быть достаточной, чтобы достичь глубины промерзания почвы и упереться в прочные слои грунта. Ведь, если будут допущены ошибки в проектировании, тогда возникает проседание отдельного угла дома с дальнейшим его разрушением. Поэтому, длина конструкции выбирается с учетом некоторых важных факторов

Плотность грунта

Таблица плотности грунта для расчета свайного фундамента

Если грунты сыпучие и не способны выдерживать большие нагрузки, тогда сваи опускаются до глубины промерзания или достижения прочных почв. На строительной площадке нужно проводить подробные геодезические исследования, провести сбор данных о состоянии почвы и уровня грунтовых вод. Делается это методом глубинного керна или вручную с помощью лопаты.

Если под слоем залегают прочные почвы типа глины или песка, тогда нужно использовать сваи длиной до 2,5 метра. Если под слоем плодородной почвы есть породы низкой плотности, тогда с помощью садового бура делается скважина до уровня залегания прочных пород и по глубине скважины рассчитывается длина несущих элементов.

Перепад высот на участке

Пример расчета высоты свайного фундамента с перепадом высоты на участке

Как правило, при возведении таких фундаментов редко когда делают выравнивание участка по единой плоскости из-за больших финансовых расходов.

Тогда делают скважину в самом низком месте будущего фундамента и в самом высоком, затем рассчитывают длину скважины в обоих местах. Понятно, что далеко не всегда уровень прочных пород будет одинаковым на различных отметках, поэтому бурение проводится в нескольких местах.

В результате получается полноценный проект выбора оптимальной длины основания для дома с учетом типа грунта и высоты на участке. Устанавливать сваи одинаковой длины в таких случаях запрещено, в противном случае возникнет крен в сторону меньшего сопротивления почвы.

Особенности расчета количества свай

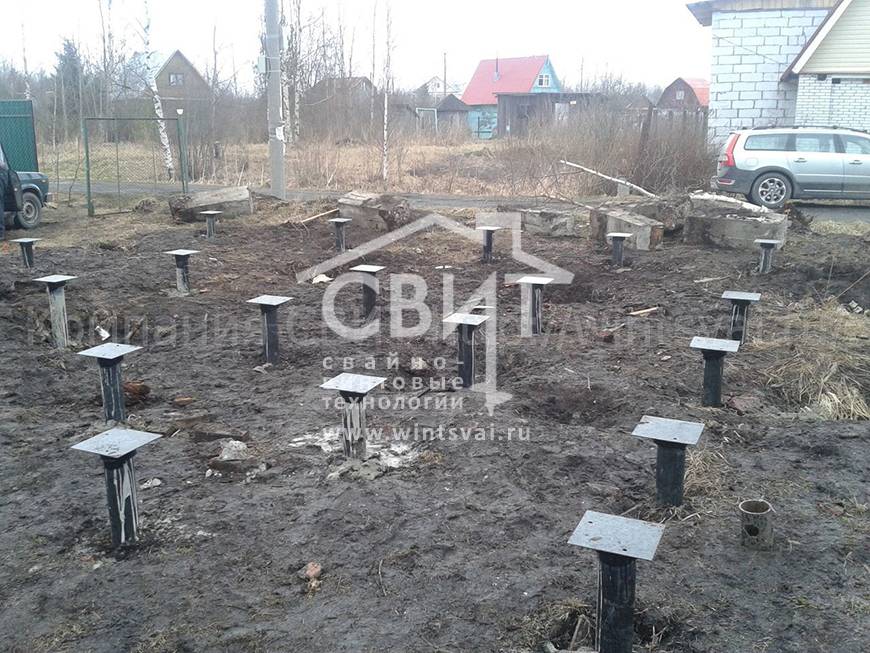

Схема свайного фундамента из сборных винтовых свай.

Учитывая тот факт, что винтовые сваи располагаются на расстоянии 2-3 м друг от друга, существует вероятность того, что дом может со временем неравномерно осесть. Для того чтобы избежать подобных проблем, при нужно учитывать возможные дополнительные нагрузки на фундамент со стороны здания.

Если в местности строительства преобладают сильные ветры одного направления, то к нагрузке нужно прибавлять минимум 20%. Как показывает практика, в большинстве случаев прибавляется не 20%, а 30-35%, чтобы перекрыть все возможные неточности при . Многие нагрузки не проявляют себя после окончания строительства, потому лучше перестраховаться.

При расчете нагрузок от здания на свайно-винтовой фундамент необходимо учитывать и внутренние несущие стены. Оптимальным вариантом будет более частое размещение опор на таких участках. Если же стена не несущая, то сваи можно расположить на большем расстоянии друг от друга.

При наличии на участке строительства слабых подстилающих грунтов лучше всего использовать деревянные перекрытия, которые имеют меньший вес. Стены и крыша дома в таких условиях тоже должны быть максимально легкими.

Стоить принимать во внимание тот факт, что при общей экономии средств на возведение винтового основания дома не стоит экономить на количестве и качестве винтовых опор, так как от них зависит надежность и долговечность не только фундамента, но и всего сооружения. https://www.youtube.com/embed/FFP0-jiEdOk

https://youtube.com/watch?v=FFP0-jiEdOk

https://youtube.com/watch?v=FFP0-jiEdOk

Пример расчета свайного фундамента

Для расчета количества свай нужно учесть их диаметр, несущую способность и длину.

В качестве примера расчета, сколько же нужно свай для возведения качественного основания, приведем расчет их количества для деревянного дома из бруса, возводимого в Новосибирской области.

По проектной документации стены возводимого здания должны быть сложены из бруса сечением 150х150 мм. Периметр дома составляет 20 м (сруб 4х6 м), высота стен – 3,5 м. Предполагается наличие 4-х стен, двух внутренних перегородок по 4 м из того же бруса, пола и потолка с крышей, а также мебели и печи. Удельный вес деревянного бруса составляет 600 кг/м3. Для возведения стен нужно 0,15х3,5х(6+4+4+4)=9,45 м3 древесины. Учитывая внутреннюю нагрузку, равную 100 кг на 1 м2 дома, получаем общий вес, равный 9,45х600+24х100=8070 кг.

Снеговое давление на проектируемый дом составляет 24х180=4320 кг, где 180 кг/м2 – это норма нагрузки для Новосибирска и Новосибирской области.

Ветровая нагрузка подсчитывается перемножением площади дома на сумму (40+15h), где h – это высота стен. В нашем случае влияние ветра равно 24х(40+15х3,5)=2220 кг.

Надо принимать во внимание также динамическую нагрузку здания, которая составляет 350 кг/м2 площади сооружения. Для проектируемого здания динамическая нагрузка составляет 24х350=8400 кг

Общее давление здания на грунт составляет 8070+4320+2220+8400=23010 кг.

Оптимальным количеством опор для дома 4х6 м из бруса сечением 150х150 мм является 12 свай, четыре из которых ставятся по углам здания, по две – под длинные стены здания, по одной – под короткие стены и две сваи – для поддержки внутренних перегородок. Соответственно, зная и нагрузку на фундамент, получаем минимальную несущую способность каждой сваи, равную 23010/12=1917,5 кг.

Расчет ростверка

Расчет ростверка свайного фундамента выполняется примерно так же, как и вычисления для ленточного типа опорной части дома. Чтобы рассчитать ширину ленты потребуется воспользоваться формулой:

В = М/L*R, где

B — необходимая ширина ростверка;

М — масса дома (за вычетом массы свай);

L — длина ростверка;

R — несущая способность грунта (слоя у поверхности).

Этот расчет подойдет для ленты, расположенной непосредственно на земле или с небольшим заглублением. Для висячего ростверка расчет будет более сложным, выполнять его самостоятельно проблематично.

Армирование ростверка

Подобрав ширину ростверка буронабивного фундамента, необходимо грамотно его армировать. Можно использовать требования к стальным стержням из СП «63.133301.2012».

В качестве материала для армирования выбирают пруты класса А400 (Alll). Максимально допустимый диаметр рабочих прутов — 40 мм. Минимальные значения приведены в таблице.

Вид арматурыДиаметр прутов
Продольная (рабочее)длина стороны ростверка меньше 3мобщее сечение всего армирования = 0,001*В*H, где B— ширина ростверка, а H — высота. По площади сечения диаметр находят с помощью сортамента арматуры. Количество стержней принимается четным (одинаковое число сверху и снизу). Диаметр назначают не менее 10 мм
длина стороны ростверка больше 3мто же, но диаметр назначают не менее 12 мм.
Поперечное (горизонтальное)6 мм
Вертикальное при высоте ростверка меньше 80 см6 мм
Вертикальное при высоте ростверка больше 80 см8 мм

Пример расчета свайного буронабивного фундамента

Исходные данные для расчета:

  • одноэтажный кирпичный дом с мансардой, толщина стены 380 мм;
  • размеры в плане 7 на 9 метров, внутренних несущих стен нет (только перегородки), высота этажа 3 м;
  • кровля стропильная мансардная с покрытием из металлочерепицы;
  • грунты на участке — полутвердая глина с коэффициентом пористости 0,6, залегает на 3 м, R = 72 т/м2, fin = 3,5 т/м2 (взято значение для глубины 1 м).

Сбор нагрузок удобнее выполнять в табличной форме. Необходимо не забывать коэффициенты по надежности.

НагрузкаВеличина, кг
Наружные кирпичные стены 380 мм(9 м(длина)*2 шт + 7 м (ширина)*2 шт)*4,5м(высота на первом этаже + на мансарде)*0,38 м*1800 кг/м3 (плотность кирпича)*1,2 (коэффициент) = 118200 кг
Перегородки из гипсокартона без шумоизоляции высотой 2,7 м (от пола до потолка)30 м (длина на весь дом)*2,7 м (высота)*27,2 кг*1,2 = 2645 кг
Железобетонные монолитные перекрытия толщиной 200 мм2шт (на 2 этажа) *7 м (ширина дома )*9 м (длина дома)*160 кг/м2 (средняя масса перекрытия на кв. м) *1,3 = 26210 кг
Кровля7 м*9 м*60 кг (масса кв. метра кровли из металлочерепицы) *1,2 (коэффициент надежности) /соs30ᵒ (угол наклона ската) = 5215 кг
Полезная нагрузка на перекрытия (2 шт., пол первого и пол второго этажей)2 шт *7 м*9 м*150 кг/м2 (нормативное значение для жилья) *1,2 = 22680 кг
Снег (нормативное значение снеговой нагрузки взято для г. Москва)7м*9м*180 кг (нормативное значение) *1,4/cos30° = 13050 кг

Ростверк предварительно принимаем шириной 0,4 м и высотой 0,5 м. Длина буронабивной сваи предварительно — 3 м, сечение диаметром 40 см, устанавливаются с шагом 1,5 м.

Количество свай = 32 м (L, длина ростверка)/1,5 м (шаг свай) +1 = 22 шт. (округляем до целых в меньшую сторону). S = 3,14*0,42/4 (формула площади через диаметр, см. ранее) = 0,126 м2.

Масса ростверка: 0,4м *0,5 м *32 м (длина) *2500 кг/м3 (плотность ж/б)* 1,3 (коэффициент) = 20800 кг.

Масса свай: 22 шт.*3 м *0,126 м2 *2500 кг/м3 *1,3 = 27030 кг.

Суммарная масса всего дома = 235830 кг = 236 т.

Нагрузка на погонный метр = Q = 236 т/32 м = 7,36 т/м.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
