Преимущества водостоков из канализационных труб

Водосток своими руками

Два основных метода построения системы водоотвода, какой из них организован, зависит лишь, от выполнения архитектуры крыши здания. Разновидности водостока:

  • Внутренняя система водоотвода
  • Наружная система водостока

Монтаж внутренней системы водоотвода производится при плоской архитектуре крыши дома. Организация данного метода сложна и трудоемка. Есть случаи использования в суровых климатических условиях.

Конструктивно данный водосток выполнен из:

  • Трубопровод
  • Коллектора
  • Приемной воронки
  • Технологических отверстий для регламентной чистки системы

Наружная система водостока на порядок легче в конструктивном плане, монтаже и менее трудоемка, вследствие, чего более распространенная при изготовлении водостока своими руками. Состоит из следующего:

  • Воронки и соединители трубопровода;
  • Трубопровод;
  • Желоба, разнообразной формы;
  • Элементы крепления

Элементную базу для наружного водостока можно сделать своими руками, поэтому данный способ пользуется такой популярностью в строительстве.

При монтаже наружного водостока все детали могут изготавливаться самостоятельно, доступными и распространенными материалами являются:

  • Металл;
  • Поливинилхлорид (пластик)

При наличии кровли, которая защищена мягкой черепицей, чаще используют водосточные системы, которые изготовленные из пластика.

Самое большое распространение получила листовая оцинкованная сталь, связано это с длительным сроком эксплуатации, а также простотой и легкостью при работе с ней.

При изготовлении водостока своими руками необходимо подготовить следующий инструмент:

  • Разметочный инструмент
  • Ножницы для резки металла
  • Несколько молотков
  • Вальцовочный инструмент
  • Формы для изготовления желобов

Для минимального расхода материалов и времени, рассмотрим процесс поэтапно:

  1. Проведение точных расчетов элементов водостока (физические размеры)
  2. Изготовление желоба. Полукруглый желоб использовать более предпочтительно, так как у него лучшие свойства для удаления различных осадков. Самым простым способом по изготовлению полукруглого желоба является оцинкованная труба, которая разрезается пополам без особых усилий.
  3. Готовые желоба монтируются при помощи держателей, которые надежно его зафиксируют, установку необходимо проводить с уклоном в одном направлении по всему периметру.
  1. В нижних точках водостока относительно общего уровня устанавливаются воронки. Они будут обеспечивать попадание дождевой воды и других осадков в сточную трубу. Воронка имеет более сложное конструктивное исполнение и состоит из:

Количество воронок зависит от площади крыши, их можно монтировать на углах строения, возможно, что одна воронка смонтированная на два желоба справится с количеством атмосферных осадков.
Необходимо установить заглушки на тех краях, где отсутствуют воронки. Проделывается это во избежание вытекания жидкости при обильном выпадении атмосферных осадков.
Маленькая хитрость, которой прибегают, одна из сторон делается более узкой, что позволяет ускорить и облегчить процесс сборки конструкции и повышает её прочность.
Крайний этап, это монтаж водосточных труб. Используем при этом крепежные элементы

Очень важно помнить, что нижний край необходимо оборудовать сливным коленом, направив его от фундамента строения.

Подводя итоги, водосточная система своими руками из канализационных труб не требует больших капиталовложений, а также её можно смонтировать самостоятельно, затратив на это небольшое количество времени.

Популярные изолирующие средства и особенности их применения

В строительно-ремонтных магазинах есть широкий ассортимент изолирующих материалов, которые предназначены для герметизации соединительных деталей водопроводной и канализационной системы. Каждый вид герметика имеет индивидуальный состав и предназначен для определенной цели. О том, какой из них, лучше выбрать для ремонта пластиковых труб, расскажем подробнее.

Полимерные (силиконовые) герметики

Это самый распространенный материал для закрепления соединительных элементов канализационных труб. Используется он и для ремонта трещин.

Силиконовые средства различают по составу на кислотные и нейтральные вещества

Учитывать это важно. У каждого вида есть свои достоинства и недостатки

  • Кислотные герметики более дешевые, но подходят для ограниченного числа материалов. Наличие кислоты может привести к разрушению пластика.
  • Нейтральные средства – дороже, но применять их можно без ограничений.

И те и другие после высыхания образуют прочную эластичную пленку с гидроизоляционными свойствами. По виду и качественным характеристикам они похожи на резину.

Перед нанесением состава на трещины, их нужно тщательно просушить, зачистить мелкой наждачной бумагой и обезжирить.

Время высыхание указано на упаковке. Чаще всего оно составляет 4-6 часов.

Герметизационная лента

Это самоклеящийся материал двух типов – с фольгой и без нее. Производятся из полимерно-битумных материалов, которые обеспечивают надежную гидроизоляцию.

Выбирая ленту для ремонта канализации в квартире, стоит учесть типы лент. Они отличаются такими маркировками:

  • «З» – зимняя. Сохраняет свойства при температуре от минус 200 0 – до +100 0 .
  • «Л» – летняя. Выдерживает до +300 0 .
  • «Т» – термостойкая. Ее применяют для изоляции теплопровода для перекачки жидкости до +1500 0 . Этот тип считается промышленным.

Для ремонта труб в квартирных условиях применяют летние или зимние ленты.

Ремонта трещин на канализационных трубах проводят в таком порядке:

  • Место герметизации высушивают с помощью фена.
  • Ленту отделяют от защитного слоя и накладывают на трубу мастичным слоем внутрь, на расстоянии не менее 5 см от трещины.
  • Намотку осуществляют внахлест, избегая морщин и пузырей. Поверхность должно оставаться идеально гладкой, без малейших погрешностей.

Если материал наложен правильно, он обеспечивает надежную гидроизоляцию и термостойкость. Не теряет эластичности и прочности на протяжении всего срока эксплуатации. Он настолько износостоек, что его успешно применяют при строительстве нефтепроводов. Так, что за надежность квартирной канализации, отремонтированную герметизационной лентой, можно не переживать.

К недостаткам можно отнести высокую стоимость материала.

Виды водосточных систем

На сегодняшний день, можно выделить три основных вида водостока. Выбрать лучший для себя, можно лишь зная точную конструкцию каждого из них:

  1. Внутренняя система. Данный вариант, исходя из названия, гласит, что такая система размещается внутри дома, но здесь нужно установить систему правильно, вдали от стен;
  2. Неорганизованные системы. Данный вариант прост в своей конструкции, но стоит понимать, что лишняя вода стекает не правильно – по всему периметру ската. А это значит, что есть возможность нарушить многие элементы вашего дома. Также существует возможность разрушения и самого фундамента. Такая система не является надежной. Даже, когда не было других систем отвода, такую конструкцию пытались сделать более организованной. Мастера старались горизонтальный желоб соединить с вертикальными трубами. Либо был вариант монтирования труб под небольшим наклоном, в сторону одного из углов дома.

ОБРАТИТЕ ВНИМАНИЕ!

Самый удачный и самый распространенный вариант водостока – организованная система. Уже по названию понятно, что данный вид конструкции имеет в себе определенные элементы, которые способствуют сбору воды, при этом не задевая дом и приближавшую территорию.. Такая система состоит из следующих элементов: желоба горизонтальные, вертикальные (ливневые) трубы и сами сливы, непосредственно соединительные элементы, а также предметы необходимые для крепления

Такая система состоит из следующих элементов: желоба горизонтальные, вертикальные (ливневые) трубы и сами сливы, непосредственно соединительные элементы, а также предметы необходимые для крепления.

Стоит отметить, что все водосточные системы могут различать по таким критериям:

  • исходя из материала;
  • сечение самого желоба и труб;
  • параметры и форма.

Рассмотрим каждый критерий в отдельности для того, чтобы понимать, какую систему лучше приобрести для своего дома и дачи.

Водосточной система

Материал конструкции играет очень важную роль, так как от этого зависит его прочность и надежность. На сегодняшний день, производители предлагают системы из:

  • Металла. Во время производства системы, применяется оцинкованную сталь (способ производства горячий). Чтобы элементы системы были более защищённые, их могут покрывать специальными защитными материалами – пурал, пластизол (с двух сторон). Именно такие конструкции имеют большой ряд преимуществ: длительный срок эксплуатации, имеют высокий показатель прочности, стойкость к физическим и химическим воздействиям, хорошая переносимость низких температур. Монтаж металлических водостоков довольно прост, такую систему можно смело устанавливать на свой частный дом и не беспокоится о том, что сильный дождь повредит вашему дому. В России в настоящий момент популярна фирма Гранд лайн;
  • Пластика. Элементы всей системы сделаны из пластика повышенной прочности ПВХ ( например фирма Docke). С одной стороны, материал легкий, а с другой – очень прочный. Его преимущество в том, что он не подвергается деформации и коррозии. Он очень прост в обслуживании, ремонте и в монтировании. Его можно встретить на домах, где установлена мягкая кровля;
  • Меди. Все составляющие системы, покрывают специальными веществами, которые способствуют блокировке потемнения материала. Водостоки, изготовленные из меди, считаются самыми надежными и самыми долговечными из всех. Кроме хороших характеристик, конструкции из меди могут подойти под любую кровлю. Единственное, цена на них чуть завышена.
  • Оцинкованный водосток.

Из какого бы материала, не была бы изготовлена система водостока, нужно понимать, из каких основных элементов она состоит:

  1. желоб;
  2. труба;
  3. водосточный слив;
  4. соединитель труб;
  5. держатель желоба;
  6. дренаженые решетки;
  7. специальные водосборные воронки.

Устройство водостока

Цены на водостоки

Водостоки

Все огромное количество моделей конструкций делится на две большие группы в зависимости от того, из какого материала они изготовлены.

Тип системыКраткое описание физических и технологических характеристик

Металлическая

Такие системы могут изготавливаться из очень дорогой меди и иных цветных сплавов или относительно дешевой оцинкованной листовой стали. По всем показателям занимают лидирующее положение и намного опережают пластиковые изделия. Единственный недостаток – высокая стоимость. Из-за этого металлические водосливные системы можно увидеть только на престижных домах, они могут устанавливаться на культовых сооружениях, использоваться для реконструкции исторических зданий.

Пластиковая

Более дешевая конструкция, имеет очень много оригинальных конструкторских и инженерных решений. Отдельные элементы могут собираться при помощи специальных замков или приклеиваются, каждый метод имеет свои плюсы и минусы. Преимущества – быстрота сборки и сравнительная дешевизна. Недостаток – невысокие показатели механической прочности.

Деревянный водосток

Именно на пластикатовых системах мы остановимся более подробно. Эти водостоки применяются намного чаще металлических, имеют приятный внешний вид, при соблюдении рекомендаций производителей могут эксплуатироваться не менее десяти лет.

Пластиковые водостоки могут служить украшением фасада

Но таких эксплуатационных свойств можно ожидать лишь при одном условии – водосточная система изготовлена известной и уважающей своих клиентов компанией.

Расчет водосточной системы

Так как основная задача такой системы – отвод воды с кровли необходимо провести правильный расчет такой системы, чтобы создать нужную комплектацию, которая не нарушит кровлю и будет выполнять свою работу качественно.

Сам расчет такой системы производится непосредственно по данным обмеров фасада или по плану кровли (чертежи).

Первый шаг, это измерение высоты дома. Вам нужно узнать высоту от земли, до самого карнизного свеса, можно применять рулетку;
Второе, что нужно сделать – измерить саму длину карниза на каждом скате. Данная цифра вам понадобиться для будущего общего расчета метража желоба;

Нужно знать будущую длину труб, для этого снимаем мерки с карнизного свеса (расстояние от земли до слива);

Далее определяем площадь кровли

Это важно для того, чтобы правильно выбрать сечение труб. Логично, что чем больше сама площадь крыши, тем больше будет стоковой воды.

Существует формула, по которой можно рассчитать необходимую цифру:

S = B * L , где

L — Непосредственная длина ската, вдоль карниза (измеряется в метрах);

В — Ширина ската (в метрах);

S – Площадь кровли (измеряется в метрах квадратных).

Если крыша вашего дома имеет нестандартную форму, то расчет ее площади осуществляется аналогично расчету геометрических фигур.

Расчет количество труб выглядит так – 1 водосточная труба на 100 квадратных метров.

Проектирование водосточной системы

Монтаж водосточной системы

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

  • на край стропильной системы,
  • на лобовую планку карниза,
  • на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

Вариант крепления кронштейнов для водоотливов

  • Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
  • Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
  • Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
  • Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

  • саморезы, шуруповерт или отвертка;
  • уровень и рулетка;
  • напильник, наждачная бумага;
  • ножовка по металлу или болгарка;
  • бечевка;
  • лестница или строительные леса.

1 этап работ

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм

2 этап

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

3 этап

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

4 этап

1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба

Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

5 этап

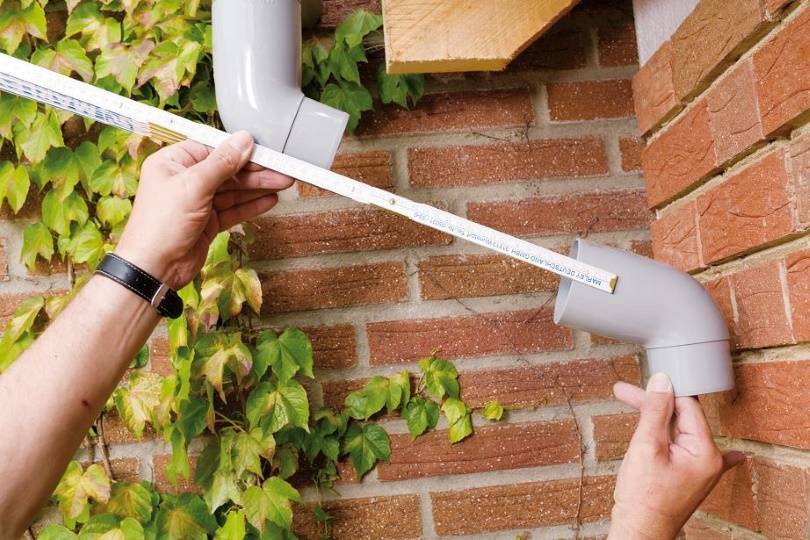

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Самодельный водосток из оцинкованной стали

Создание системы водоотведения из оцинкованной стали требует определённых знаний и сноровки. Обычно используется кровельная листовая сталь 0,5–0,7 мм. Она не должна быть меньше 270 г на кв. м.

Необходимо подготовить:

  • ножницы по металлу;
  • фломастер для разметки;
  • молоток и киянку;
  • плоскогубцы.

Изготовление трубы из жести

Трубы — это простой элемент сливной системы и их очень легко сделать в домашних условиях. Для работы подойдут листы оцинкованной стали или тонкая жесть. Метод изготовления из этих материалов одинаков.

Трубу из стали легко изготовить самостоятельно

Пошаговая инструкция

Работы выполняются в такой последовательности:

  1. Расчёт количества материалов и их покупка.

    Вес листа стали должен составлять не менее 270 г на кв. м

  2. Уложенный на ровную поверхность лист металла раскраивается по размеру желобов и труб будущего водостока. Ширина заготовки для трубы должна иметь запас полтора сантиметра для соединения краёв. Также наносится линия фальца — с одной стороны на расстоянии 0,5 см, а с другой — 1 см. Перед приданием формы заготовку можно покрасить, чтобы продлить срок её эксплуатации.

    Чтобы водосточная труба служила дольше, её можно покрасить

  3. С помощью плоскогубцев выкройка загибается с меньшей стороны под углом, а с большей — буквой Г.
  4. Металл выравнивается киянкой под прямым углом. Стороны заготовки соединяются, причём меньшая часть должна зайти в большую.
  5. Цилиндрическую или полуцилиндрическую форму заготовке можно придать вручную, используя шаблон. На трубу или бревно нужного диаметра укладывается лист металла и выстукивается киянкой.

    Придать форму трубе для водостока можно и своими руками

Монтаж водостока из стали

Принципы устройства водосточной системы из оцинкованного металла сходны с монтажом водостока из пластиковых труб. Но есть и отличия:

  1. После определения отправной точки монтируются кронштейны для желобов.
  2. Желоба из металла укладываются внахлёст длиной 7–10 см. Нахлёст призван компенсировать расширение металла в летний период.
  3. Устанавливаются воронки, которые должны располагаться между кронштейнами. Отверстия под воронки вырезаются ножницами по металлу.
  4. Соединяются воронки с трубой на достаточном расстоянии от стены.
  5. Фиксируются трубы хомутами.
  6. Прикрепляется отлив внизу трубы.
  7. Монтируется система антиобледенения.

Пошаговая инструкция

Монтаж водостоков состоит из двух важных этапов:

  1. установку желобов;
  2. укрепление вертикальных стояков (в среднем монтируется один стояк на каждые 5 метров желобов).

Перед покупкой строительных материалов необходимо набросать схематический план всей системы, учитывая технические требования:

  • расстояние между стояками;
  • количество тройников (оно напрямую зависит от количества стояков);
  • количество хомутов и кронштейнов.

Сборка желобов осуществляется в таком порядке:

Распиливаются трубы диаметром в 11 сантиметров. Для работы используется ножовочное полотно, электрический лобзик или болгарка. На трубу крепится с помощью скотча длинная линейка, служащая направляющей!

Чтобы обеспечить максимальную прочность конструкции, необходимо оставить не распиленными участки перед стояками. Это примерно 15-20 сантиметров в обе стороны от стояка.

С помощью шурупов и отвёртки укрепляются кронштейны. Это делается тремя способами – на лобовую доску, обрешётку крыши или стропила. Закрепление на обрешётке можно выполнить только во время строительства крыши. Остальные два варианта позволяют произвести установку без демонтажа кровли в любой удобный для хозяев момент. Рекомендуется использовать промышленные кронштейны, уже готовые к сборке. Для экономии средств также можно использовать самодельные элементы из листового металла (жести).

Точки расположения кронштейнов определяются с помощью строительного шнура – система должна иметь небольшой уклон в сторону слива (около 1 см на каждый погонный метр).

Желоба склеиваются между собой либо используются готовые алюминиевые клипсы. Все стыки смазываются герметиком!

С помощью переходных патрубков желоба выводятся в тройники.

В верхней точке жёлоба устанавливается заглушка.

Если требуется монтаж стоков, проводятся дополнительно такие работы:

  1. Трубы крепятся к стене снизу-вверх. В качестве креплений применяются хомуты. Рекомендуемое расстояние от стены – 10 сантиметров.
  2. Верхняя часть трубы подключается к тройнику. Герметичность стыков обеспечивается с помощью универсального герметика.
  3. Нижняя часть стоков выводится в ливневую канализацию, либо монтируется специальное колено для отвода влаги в специальную ёмкость для сбора воды.

На завершающем этапе необходимо защитить водоотвод от попадания крупного мусора. Для этого пластиковая сетка разрезается на куски, из которых сворачиваются рулоны. Крупноячеистая сетка фиксируется пластиковыми хомутами и укладывается в желоба — рулоны успешно заменяют промышленный фильтр.

Расчет системы

При расчете водосточной системы следует определить количество труб, предназначенных для производства желобов, и труб которые будут использоваться в качестве вертикальных водостоков, а также необходимое количество кронштейнов и хомутов для их фиксации. Проще всего результаты расчетов изобразить в качестве эскиза. Это позволит не только избежать ошибки, но и произвести оптимальный раскрой материала, исходя из того, что надежность системы тем выше, чем меньше стыков будет между ее элементами.

Статья по теме: Как самостоятельно сделать потолок с балками

Суммарная протяженность желобов равна периметру кровли. Необходимое количество труб таким образом будет вдвое меньше, поскольку каждая из них при распиле превратится в два желоба.

Количество труб, необходимое для выполнения вертикальных водостоков, рассчитывается следующим образом:

  • Расстояние между двумя водостоками не должно быть более 12 метров по горизонтали. А значит, их количество можно определить, разделив длину периметра на 12 (если стороны дома меньше 12 метров, то можно расположить стоки у каждого угла здания). Умножив полученное число на высоту дома, находим суммарную длину труб для вертикальных водостоков. При расчете длины вертикальных водостоков необходимо также учитывать систему водоотведения. Если вода с крыши будет выливаться сразу на землю и впитываться в грунт, приведенный выше алгоритм дает достаточно точное значение. При направлении стоков в ливневую канализацию или в емкости для полива, лучше начертить полную схему одного стояка и рассчитать его длину с учетом вертикальной и горизонтальной составляющих, после чего умножить это значение на необходимое количество сливов.
  • Рассчитывают необходимое количество кронштейнов для водослива из канализационных труб. Для надежной фиксации они размещаются на расстоянии 500-600 мм друг от друга, к тому же, два держателя (с разных сторон) устанавливаются на углах и в местах установки воронок.

    Пластиковый кронштейн для монтажа водостоков

  • В зависимости от выбранной конструкции выбираются фитинги.
  • В нижней части потребуются углы для изменения направления стоков (от стены).
  • В верхней части углы могут понадобиться для приближения трубы к стене от края кровли для последующей фиксации к вертикальной поверхности.
  • Тупиковые отрезки желобов снабжаются заглушками, их число также рассчитывается по схеме.

Стандартные элементы водосточной системы

Для самостоятельного строительства водосточной системы из канализационных труб используются трубы и фитинги различных диаметров.

  • Желоба изготавливаются из труб с диаметром 110 мм.
  • Вертикальные сливы монтируются из труб 50 мм.
  • Тройники приобретаются с возможностью соединения разных (50 и 110 мм) труб.
  • Отводные углы для изменения направления вертикальных труб для слива воды в ливневую канализацию или поливочные емкости имеют диаметр 50 мм.

Правила и последовательность сборки желобов

Основная задача производителя работ – провести крепление желобов водосточной системы под небольшим углом, равным 3-7°, так как водосток – система самотечная. Поэтому с одной стороны ската кронштейн устанавливается ближе к карнизу кровли, а с противоположной стороны ската ниже, чтобы образовался уклон. Затем между двумя крепежами натягивают нить, по которой с шагом 50-60 см устанавливают другие кронштейны.

Остается только уложить и закрепить желоба на крепежные элементы. Главное – укладка производится внахлест краев лотков, это когда край верхнего лотка укладывается поверх края нижнего желоба. Таким способом решаются проблемы протечек в местах стыков. Чтобы снизить возможность протечек, места стыков обрабатывают силиконовым герметиком.

Монтаж желобовИсточник ko.decorexpro.com

Монтаж труб

Второй этап установки водостоков – это монтаж вертикальных труб. Существуют строгие нормы, которые определяют места установки трубных элементов. Это расстояние между ними, равное 12 м. К примеру, если длина фасадной части здания равна 12, то на ее поверхности монтируется одна трубная конструкция. Если длина больше данного значения, но меньше 24 м, то устанавливаются два стояка.

Трубы к стенам дома крепятся хомутами с шагом 1,8 м. Если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м. Крепление самих хомутов проводят на саморезы через пластмассовые дюбели. Основное требование – строгая вертикальность монтажа. Поэтому по месту установки сначала по стене определяют вертикаль, используя отвес. Затем, отмеряя шаг монтажа, делают пометки, в которых и сверлят отверстия под дюбеля.

Монтаж трубного стояка водостокаИсточник krovlyakryshi.ru

Сборка труб, длина которых стандартная – 3 м, производят методом раструбного соединения. Это когда с одной стороны трубы диаметр больше, чем противоположный. То есть трубы вставляются одна в другую. При этом большим диаметром трубы устанавливаются вверх. Для стопроцентной герметизации стыка их обрабатывают силиконовым герметиком.

Между собой трубы и лотки соединяются воронками. В нижней части трубного стояка монтируется слив – это отвод под углом 45°. Здесь необходимо учесть, что нижний край слива должен отстоять от поверхности грунта или отмостки на расстоянии 25 см.

Важный момент – монтаж водостока (стояка) у карниза крыши, где используются отводы. Потому что свес кровельного материала располагается от поверхности стены на расстоянии 30-50 см. А значит, чтобы соединить воронку с трубным стояком, нужны два отвода под 45°. Если свес кровли большой, то между отводами монтируется кусок трубы под наклоном.

Соединение воронки и трубного стояка двумя отводамиИсточник obustroeno.com

Водосток для скатной крыши: особенности монтажа

Итак, вам понадобится определенное количество желобов, которые легко рассчитать исходя от параметров периметра кровли. Кронштейны ставить будете на каждые 10 метров по 17 штук.

Отвод имеет ровно такую длину, какая в сумме у сливных труб. Еще понадобятся воронки, трубы по 1 штуке на каждые 10 метров, угловые элементы, заглушка, муфты (ровно в 2 раза меньше штук, чем желобов), колена, количество которых будет зависеть от сложности самой восточной системы.



Для вас самым простым вариантом будет просто нанести схему будущего водопровода на лист бумаги. Так, отводящие трубы с воронками принято устанавливать каждые 12 метров.

Если же сторона дома меньше, разместите их по углам, причем достаточно будет всего только на двух из них. Сточные трубы возьмите с диаметром 50 миллиметров, и приобретите переходной тройник 110 на 50 мм.

Размер одного слива может быть в 10 сантиметров, что вполне достаточно для крыши частного дома. Из одного патрубка у вас получится два лотка одинакового размера.

Далее, каждый торец желоба вам нужно будет заглушить. Возьмите ревизионную заглушку или обычную, разрезанную на две части. Вот когда у вас на листе уже будут расположены все элементы – посчитайте общее количество.

Рассчитать необходимый диаметр труб достаточно легко – вам поможет стандартная формула:

  • При площади кровельного ската до 50 квадратных метров вам понадобится труба диаметром 80 миллиметров.
  • При 125 квадратных метров – это уже 90 миллиметров.
  • При более 125 квадратных метров нужно брать трубу 100 миллиметров.

Воронки и переходники вы выберете, определившись уже с диаметром труб. Поэтому на этом этапе уже составьте эскиз будущего водопровода и разметьте подходящие места для расположения стоков и монтирования желобов. Как только у вас будет готова вся схема, можете приобретать материал.

Самодельные отливы из канализационных труб

  • водосливы из кровельной оцинковки;
  • канализационных ПВХ – труб Ø110 мм;
  • пластиковых бутылок;
  • старых пластмассовых труб диаметром 8—15 см.

Из одной разрезанной трубы выходит 2 водостока

С точки зрения эстетичности и простоты изготовления, наиболее приемлемый вариант – трубы ПВХ для внутренней канализации с малой толщиной стенки (серого цвета). Превратить данный материал в самодельную водосточную систему можно так:

  1. Желоб изготавливайте из цельной трубы путем разрезания на 2 части болгаркой. Если нужна торцевая заглушка, вставьте её заблаговременно и разрежьте пополам вместе с трубой.
  2. Воронку делайте из ПВХ – тройника, а лучше – крестовины, тогда получите 2 детали из одной.
  3. Крюки придется изготовить из полосовой стали толщиной 1,5—2 мм. Полукруглый изгиб под желоб выполняется отстукиванием молотком вокруг железной трубы Ø100—120 мм.
  4. Стыковка элементов производится внахлест, после чего фиксируется саморезами.
  5. Хомуты с креплением на дюбель для водоотводов надо купить в ближайшем сантехническом магазине.

Как собирается водоотвод из пластмассовых труб, расскажет мастер в своем видео:

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

  1. Внешний жёлоб устанавливается с уклоном в 1%.
  2. Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку

Сам процесс происходит в несколько этапов:

  1. На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
  2. Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
  3. Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.
  4. Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.

  5. Подвести торцы брусков в середину внутреннего жёлоба, зажать их.
  6. Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.

  7. Уложить жёлоб с карнизного свеса в направлении сверху вниз.
  8. Закрепить, используя металлические скобы.

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

  1. Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
  2. Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.
  3. Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.

  4. Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

Водостоки из пластиковых бутылок

Водосток из пластиковых бутылок своими руками сделать не сложно. С точки зрения эстетики такая система будет уступать тем, которые выполнены из покупных элементов и даже из пластиковых канализационных труб, однако по функциональности самодельные водостоки отвечают всем предъявляемым требованиям.

По мнению мастеров, наилучшим образом подходят для этих целей бутыли вместимостью 2 л, хотя можно использовать и тару 1,5 л. Горлышко и дно обрезаются таким образом, чтобы образовался ровный цилиндр максимально возможной длины. После этого цилиндры разрезаются пополам и соединяются между собой внахлест. Фиксацию обеспечивают при помощи отрезков проволоки либо степлером. Для вертикальных трубопроводов бутылки обрезают так, чтобы с одной стороны цилиндры имели сужение. Вставляя с помощью суженных сторон цилиндры друг в друга, получают трубу. Из отрезанных горлышек могут выполняться воронки. Крепятся водостоки из пластиковых бутылок на элементах здания при помощи проволочных колец.

Горизонтальные желоба для дополнительной жесткости можно установить на заранее прикрепленную к крыше деревянную доску.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
