Как сделать дачную канализацию, если грунтовые воды близко

Требования к септику

Как упоминалось ранее, перечень условий, которым должна отвечать выгребная яма, перечислен в СанПиН 42-128-4690-8 и не называвшемся до этого момента СНиП 30-02-97. Содержимое документов предусматривает ряд требований расположения и устройства септика. Полностью эти нормативные акты мы изучать не будем, раскроем лишь их основную суть:

  • Отстойник должен располагаться на территории, полностью относящейся к собственности землепользователя.
  • Удалённость от него до магистрального водопровода не должно быть менее 10 м. При меньших значениях утверждения СЭС вам получить.
  • Глубина выгребной ямы не должна превышать 3 м. Однако здесь необходимо учитывать ещё одно обязательное условие. Заключается оно в расстоянии от дна септика до верхней точки грунтовых вод. Его минимальное значение 1 м.
  • В наземной части сливной ямы обустраивается герметично закрывающееся окно, дверь, люк.
  • Наполнение отстойника выше, чем на 35 см. от верхней кромки, не допускается.
  • Откачивание осуществляется по мере наполнения, но не реже чем 1 раз в 6 месяцев.
  • При выкачивании должна осуществляться дезинфекция.

Какой должна быть выгребная ямаИсточник stroiteli124.ru

Коротко о главном

Перед тем как сделать слив воды на даче своими руками, нужно решить, какой способ утилизации стоков является оптимальным в вашем случае. Проще всего выкопать выгребную яму или установить накопительную ёмкость, но эти варианты не самые лучшие, особенно если дача эксплуатируется весь год семьёй более 2-3 человек. Гораздо надёжнее и удобнее многокамерные септики с естественной или биохимической очисткой. Вложений они потребуют больше, но и служить будут долго и безотказно при одном условии: если все расчёты произведены верно, а система смонтирована качественно и с соблюдением всех требований.

Обустройство канализационного колодца

Эта конструкция может выполняться из разных материалов:

  • кирпичная кладка;
  • металлический резервуар;
  • железобетонные кольца;
  • пластмассовый септик.

Каждая система имеет свои особенности, преимущества и недостатки.

Стоит сказать пару слов о каждой из них:

  1. Устройства из кирпича или блоков являются довольно неплохими элементами канализационной системы, но их обустройство занимает много времени. При небольшом опыте выполнения строительных работ на создание кирпичного колодца может уйти несколько дней.
  2. Металлическая конструкция выгодно отличается от кирпичной простотой установки и меньшей стоимостью, но срок службы устройства в данном случае будет намного меньше: металл легко поддается воздействию коррозии, и очень скоро устройство станет неисправным.
  3. Железобетонные колодцы являются довольно распространенными конструкциями, поскольку среди их достоинств можно выделить прочность, надежность и долговечность. Недостаток колодца из жб колец – сложная установка: готовые кольца имеют немалый вес, поэтому установить их своими руками практически невозможно.
  4. Пластмассовые септики тоже можно отнести к надежным и качественным конструкциям: они долговечны и намного легче, чем железобетонные аналоги, поэтому установить их можно усилиями 2-3 человек. Правда, стоимость конструкции несколько превышает стоимость предыдущих устройств, но затраченные средства окупятся в самом ближайшем будущем. К тому же, если учитывать трудозатраты, на обустройство, например, бетонных колодцев, то цена практически сравняется.

Схемы и чертежи

Приступая к обустройству этой важной инженерной системы, в первую очередь необходимо составить схему, хотя бы в виде эскиза. Это облегчит монтаж системы, позволит определиться с количеством необходимых материалов и составить ориентировочную смету. Типичный вариант внутренней схемы разводки канализации для двухэтажного дома показан ниже

Типичный вариант внутренней схемы разводки канализации для двухэтажного дома показан ниже.

Типовая схема канализации

Обозначения:

  • А – центральный стояк;
  • В – Отверстие для вентиляции;
  • С – раковина унитаза;
  • D – накопительный бак для слива;
  • Е – раковина умывальника;
  • F – сифон;
  • G – ванна;
  • H – угол уклона труб.

При необходимости можно сделать чертеж подключения для определенного помещения, например туалета.

Особенности канализации при высоком УГВ

Монтаж канализации при высоком уровне подземных вод чреват следующими проблемами:

  • Если при строительстве будут допущены ошибки, то сточные воды могут разливаться по поверхности земли вокруг сооружения во время сезонного паводка и при большом залповом сбросе.
  • При неправильном обустройстве автономной канализации стоки могут загрязнять грунт и источники водоснабжения. При этом ни фильтрационный колодец, ни поля фильтрации не помогут достаточно очистить сточные воды.
  • Из-за того, что стоки будут плохо фильтроваться в почву, от сооружения будет постоянно разноситься неприятный запах. Его интенсивность будет зависеть от погодных условий: температуры окружающего воздуха и атмосферного давления.

Как определить глубину УГВ

Перед монтажом септика необходимо точно замерить высоту грунтовых вод во избежание ошибок при установке и при дальнейшей эксплуатации. Для этого существует несколько способов.

Проще всего пообщаться с ближайшими соседями, скорее всего, кто-то из них уже определял УГВ и сможет поделиться результатами. Если же у соседей таких данных нет, можно обратиться в организацию, занимающуюся инженерными изысканиями. Геологическая экспертиза будет проведена опытными специалистами, владелец участка получит подробный официальный отчет. На основании отчета можно будет выбрать наиболее подходящее место для установки и составить план будущих строительных работ. Услуги специалистов достаточно дорого стоят, поэтому такой способ подходит не всем. Многие хозяева загородных домов предпочитают определять глубину залегания грунтовых вод самостоятельно.

Существует 4 способа самостоятельного измерения УГВ. Каждый из них позволяет достаточно точно определить глубину нахождения водоносного слоя.

  1. Буровая установка. Для этого способа понадобятся садовый бур и прут длиной не менее 2 м. На пруте делается разметка по длине с промежутком 10 см. Далее необходимо пробурить скважину на всю глубину бура и выждать сутки, чтобы накопилась влага. Иногда вода проступает сразу после бурения, но это, скорее, единичные случаи. На следующий день при помощи прута замеряется высота воды. Для точности измерений можно сделать ряд скважин по всей территории участка и замерять уровень несколько дней подряд. Для проектирования резервуара берут самое маленькое значение из полученных результатов.
  2. По растительности. Можно определить УГВ на участке по растущим на нем диким растениям. Ниже приведена таблица растений-индикаторов, по наличию которых можно судить о близости водоносного слоя. Кроме указанных растений, о высокой влажности можно судить по богатому росту щавеля и быстрому развитию кустов смородины.
  3. По ближайшим водоемам. Если поблизости есть выкопанные колодцы, нужную информацию можно получить, заглянув в них и определив, на каком расстоянии от поверхности в них находится водное зеркало. Лучше делать это после обильных осадков, чтобы получить точное представление о возможном подъеме грунтовых вод. Наличие заболоченных территорий в округе свидетельствует о том, что грунтовые воды расположены близко к поверхности.
  4. По приметам. Есть некоторые народные приметы, опираясь на которые можно сделать вывод об искомом параметре на дачном участке. Утренняя роса и вечерний туман – верные признаки неглубокого залегания водоносного слоя. Еще о повышенной влажности может сказать обилие мошкары, комаров и отсутствие грызунов на придомовой территории.

Обустройство выгребной ямы

Если вы хотите сделать недорогую автономную канализацию, то выгребная яма – подходящий вариант. Фактически это герметичный колодец из бетонных колец или пластиковая ёмкость с крышкой и люком сверху для откачки нечистот. Главные преимущества такого варианта – это приемлемая цена и простота обустройства.

Но недостатков у такого сооружения больше, чем преимуществ:

  • Если произойдёт разгерметизация конструкции, то стоки попадут в грунт и подземные воды и вызовут загрязнение источников питьевой воды. Это особенно актуально, если в качестве источника питьевой воды на вашей территории и соседних участках используется колодец.
  • Поскольку для обслуживания выгребной ямы необходимо вызывать ассенизаторов, нужно делать свободный подъезд к сооружению.
  • Дополнительные расходы на вызов машины раз в 2-4 месяца.
  • Даже герметичный колодец из бетонных колец будет издавать неприятный запах при заполнении стоками.

Как правило, дно выгребной ямы должно находиться не ближе одного метра от УГВ. Однако если добиться этого в условиях высокого стояния вод не получится, при устройстве автономной канализации стоит придерживаться следующих правил:

  1. Возле сооружения необходимо обустроить инфильтрационные кассеты. Это тоннели с разным диаметром, которые могут втягивать и фильтровать воду. Их единственный недостаток промерзание зимой. Чтобы такого не происходило, кассеты необходимо утеплять.
  2. Можно выполнить два накопительных колодца. Во втором из них устанавливается дополнительный насос, который будет перекачивать очищенные стоки в придорожную канаву, которая должна располагаться в одном уровне с участком.

Обычно монтаж ямы в условиях высокого УГВ ведётся по такой схеме:

  1. Для начала копается два котлована. В каждом из них производится монтаж герметичной конструкции из бетонных колец или другого материала. Оба резервуара соединяются между собой трубой.
  2. К основной яме подключается канализационная труба, идущая из дома.
  3. Теперь делаем устройство для забора воды из почвы. Для этого копаем отдельную яму глубиной не больше полуметра. В неё укладываем инфильтрационную кассету.
  4. Для перекачки стоков из второй камеры в инфильтрационную кассету устанавливается дренажный насос.

Особенности сборки системы

Рассмотрим специфику создания канализации при высоком уровне
грунтовых вод. Общая конструкция системы остается прежней. Могут быть
использованы:

  • выгребная яма;
  • септик;
  • полностью замкнутая станция водоочистки.

Если мощность аэрационного слоя (УГВА) достаточно велика,
можно строить систему на основе стандартных технологий. Однако, надо обеспечить
герметичность соединений и приемных резервуаров. Если грунтовые воды просочатся
в емкость, произойдет перемешивание стоков и почвенной влаги. Это угрожает загрязнением
колодцам с питьевой водой. Для отсечки используются аэрационные установки для канализации при высоком
УГВ. Это устройства,
производящие подачу кислорода в грунт. Внешне они представляют собой спирали из
тонкого шланга, по которому в почву поступает кислород. Он стимулирует развитие
аэробных микроорганизмов, производящих биологическую очистку грунта.

Углубление под резервуар следует
копать с запасом. Необходимо сделать приямок, засыпанный слоем песка. Поверх
подсыпки устанавливают якорь — бетонную плиту, к которой с помощью
металлических полос или капроновых ремней крепят емкость. Это исключит
подвижность элементов системы и сохранит герметичность соединений.

Устраивать канализацию при высоких грунтовых водах весьма
сложно. Рекомендуется производить земляные работы в зимнее время, чтобы влажные
плывуны не заполняли котлован. Рыть мерзлый грунт трудно, но копаться в грязи
еще сложнее. Появляется возможность изготовить углубление нужного размера.
Обустроить обязательную песчаную подушку и бетонную плиту под резервуаром. Они
компенсируют нагрузки пучения и частично дренируют почвенную влагу.

Выбор конструкции

                Местная канализация в частном
доме с высоким уровнем грунтовых вод может иметь разные виды конструкции:

  • проточный септик. Необходимо использовать многокамерные конструкции (минимум 3 резервуара);
  • локальные очистные сооружения. Этот вариант обойдется дороже, но эффект от него значительно выше.

Уровень очистки, производимой
септиком, не допускает использования стоков в бытовых или хозяйственных целях.
Это означает, что воду из последней секции придется направлять на доочистку. В
системах обычного типа это поля или колодцы фильтрации. Однако, канализация при высоком УГВ
редко допускает почвенную доочистку. Для этого надо, чтобы соблюдались
следующие условия:

  • мощность слоя аэрации должна быть достаточно велика;
  • поблизости не должно быть питьевых колодцев или скважин.

Осветленные стоки из локальных
очистных сооружений (ЛОС) соответствуют номам СанПиН. Это позволяет
использовать их для хозяйственных целей.

Ограничивающим фактором
становится стоимость оборудования. Готовая очистная установка обойдется слишком дорого, а
строительство самодельного комплекса требует навыков и времени.

Специалисты рекомендуют выбирать
готовые резервуары из пластика

Это важно, так как сделать канализацию, если близко грунтовые воды,
надо максимально герметичным способом. Если создание полноценной очистной
станции окажется слишком затратным замыслом, проще обойтись накопительной
емкостью

Ее придется часто вычищать, но опасность заражения водоносного слоя
практически исключается. При использовании септика придется устанавливать линию
подачи стоков для сброса в безопасном месте. Это потребует использования
насосов, обслуживания и ремонта оборудования.

Специфика монтажных работ

                Производить
сборку системы рекомендуется в зимнее время. Жидкость замерзнет, монтаж можно
будет произвести в сухой траншее. Если этот вариант не подходит, придется обзавестись
или арендовать помпу. С ее помощью будет производиться откачка пульпы.

Общая схема работ стандартная. Различия состоят лишь
в мероприятиях по отсечке нагрузок. Перед тем, как сделать канализацию, если высокий уровень грунтовых
вод, необходимо изготовить защитную обрешетку. Иногда ее еще называют
опалубкой. Это жесткий короб из досок или металлических элементов, защищающий
резервуар от внешних нагрузок. Морозное пучение грунта опасно, может раздавить
емкость. Создание защитного кокона позволит компенсировать боковое давление
замерзшей пульпы.

Если приток жидкости велик,
придется производить откачку. Помпа будет работать практически в непрерывном
режиме. Это способствует быстрой выработке ресурса механизма, насос придется
часто ремонтировать и менять.

Прокладка труб по влажному слою не рекомендована. Необходимо вести траншею по сухому аэрационному уровню. Обязательно качественное утепление наружной линии, иначе придется часто пробивать ледяные пробки.

Дренирование участка

По своей конфигурации, септики бывают горизонтальными и вертикальными. Естественно, что вертикальный вариант, собираемый, например, из бетонных стеновых колец, уходит в землю глубже.

Это бывает и три-четыре метра, тогда как горизонтальный септик может практически не заглубляться:

  • Но тогда придётся думать о том, как его утеплить на зиму, а для регионов с холодным климатом это может стать головной болью. Гораздо проще расположить септик ниже уровня промерзания грунта – и можно не переживать, что его содержимое намертво замёрзнет. Но, чем ниже заглубляешь конструкцию, тем больше шансов встретить воду.
  • Бывает и так, что не успеешь закончить земляные работы, как в котлован начинает набираться вода. В таком случае, сначала нужно сделать дренаж, а потом уже приступать к монтажным работам. Ориентироваться нужно, исходя из конкретных условий строительства.

Траншея для кольцевого дренажа

  • Если уж ситуация с грунтовой водой настолько сложная, то подтопление может угрожать не только септику, но и другим строениям на участке. Возможно, имеет смысл обезопасить их разом, осуществив трубный отвод воды от всех объектов.
    Наиболее эффективна, а потому и очень популярна в решении подобных проблем – кольцевая дренажная канализация. Её ветви огибают дом, сарай, баню, погреб, а этому списку можно добавить и септики.
  • Суть обустройства дренажной канализации заключается в том, что грунтовая вода, подошедшая близко к поверхности земли, попадает в перфорированные трубы, называемые дренами, проложенные в узкие траншеи. Они опоясывают дом или другое строение с четырёх сторон, а в местах пересечения ветвей находятся поворотные колодцы.
  • Земляные работы выполняются так, чтобы траншеи имели уклон в стороны поворотных колодцев, в один из которых врезан трубопровод, отводящий воду к накопительной ёмкости. Вода в неё попадает самотёком, а при заполнении резервуара до определённой отметки, срабатывает автоматика погружного дренажного насоса, находящегося внутри.

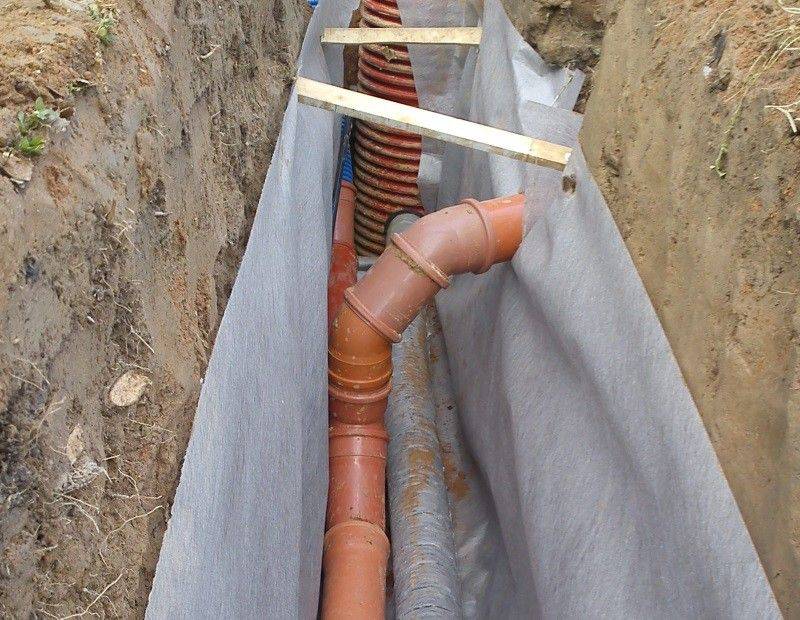

Врезка отводящего трубопровода

  • Из накопительного колодца вода может отводиться куда угодно: в технический бассейн, в природный водоём, в централизованную канализацию. Дно траншей, в которых уложены дрены, отсыпается сначала щебнем, а потом песком. Затем делают ложе для труб: застилают геотекстиль, а потом насыпают ещё один слой мытого гравия – на него и укладывают трубы.
  • После того, как геотекстиль обернут вокруг дрен, они оказываются в толще крупнофракционного материала, который является отличным природным фильтром. Если учесть, что фильтрующих слоёв несколько, вода, попадающая в накопительный резервуар, довольно чистая, и вполне может использоваться для хозяйственных нужд.
  • Проблема подтопления участка может быть связана не только с грунтовыми водами, но и с верховодкой. От неё особенно страдают территории, расположенные в низине. В таких случаях, застройка участка начинается с его осушения. Отвод воды при этом, может быть организован с помощью сети открытых водоотводных каналов.

Сток для воды в уличный кювет

Это очень удобно, когда недалеко от участка есть природный водоём. По каналам, либо лоткам, проложенным по периметру участка, вода будет стекать в коллектор, расположенный где-нибудь за пределами участка.

Если правильно сделать уклоны, то и из коллектора она сможет вытекать самостоятельно: в уличные кюветы – и в пруд. Смотрите, как это сделано на картинке сверху.

Уровень пролегания грунтовых вод

Для определения УГВ на участке можно воспользоваться следующими советами:

Самый трудоёмкий, но максимально точный способ – пробурить скважину неподалёку от планируемого места под канализационную систему;
Опросить соседей, которые могут обладать большей информацией по расположению участка, прохождением грунтовых потоков под ним и т.п.;
Если участок был куплен в строящемся товариществе, деревне, посёлке или частном секторе, можно отправить запрос в архив;
Если информации недостаточно или нет вовсе, стоит обратить внимание на окружающую флору: произрастание тех или иных растений на участке дополнит картину.

Обратите внимание! В северных регионах страны уровень грунтовых потоков всегда выше, чем в южных. Узнать, насколько глубоко пролегают водяные потоки под землёй, необходимо перед строительством дома, поскольку близкое расположение подземных рек со временем разрушает фундаментную основу сооружений, и без дренирования фундамента не обойтись

Узнать, насколько глубоко пролегают водяные потоки под землёй, необходимо перед строительством дома, поскольку близкое расположение подземных рек со временем разрушает фундаментную основу сооружений, и без дренирования фундамента не обойтись.

Если подземные потоки близко

Как сделать канализацию с высоким уровнем грунтовых вод и не допустить ошибок при монтаже:

  1. Правильно рассчитать объём бака. Не стоит брать минимальные значения, нужно исходить из вероятности форс-мажорной ситуации, одновременной работы большинства или всех устройств, требующих подключения к канализации (стиральная и посудомоечная машины, система полива и пользование душем), а также несколько десятков литров для нормального функционирования системы. Допускать переполнение резервуара не стоит, т.к. это может вылиться в неприятные последствия для:
  • здоровья своего и соседей;
  • местной флоры и фауны;
  • фундаментного основания дворовых построек;
  • самой канализации (забитый трубопровод и т.п.).
  1. Если грунтовые воды близко, а используется камера для слива жидких бытовых отходов из пластика, необходимо озаботиться утяжеляющим грузом, поскольку на паводках конструкцию может попросту вытолкнуть из ямы;
  2. Если используется стекловолоконная канализация при высоком уровне грунтовых вод, обустраивать под неё яму необязательно – канализационные системы из стекловолокна можно установить на поверхности земли.

Своевременное очищение накопителя от бытовых отходов продлит эксплуатационный срок системы

Минимальные уклоны наружной канализации

Сточные воды, принятые внутренней канализацией здания (бытовой, водосточной), переходят в наружную. Сток в здании отводится самотёком. Отводящие линии дворовой сети могут быть и напорными, но только если рельеф и грунт не позволяют создать необходимый уклон трубопровода (для создания смывающей скорости в частности) или если необходимо канализовать подвал.

Важнейший этап проектирования канализации — составление ее схемы. Трассирование сводится к нанесению на план канализуемого объекта элементов канализации: сетей, септика (накопителя), колодцев и пр.

Решение схемы для каждого случая индивидуально, так как на него влияет много местных факторов:

  1. конфигурация, размер, объекта;
  2. расположение относительно него уличного коллектора, водоёма;
  3. рельеф местности;
  4. грунтовые условия;
  5. санитарные требования;
  6. экономические соображения.

Обычно трассу ориентируют в направлении больших уклонов к локальным очистным сооружениям, или по кратчайшему пути к уличному коллектору, параллельно наружной стене дома, не ближе, чем в 3 метрах от нее.

минимально допустимый уклон канализации

Если уклон участка недостаточен, то увеличивают диаметр трубопровода. При неравномерном падении рельефа может потребоваться зонная схема, при которой с повышенного участка местности сток отводится самотёком, а с пониженного — напорным трубопроводом.

Трубопровод самотёчной канализации выполняется прямолинейным. Лишь в колодцах (поворотных) можно изменить его направление в плане, уклон и диаметр.

Поворот (без перепада отметок) выполняют под тупым или прямым углом.

Смотровые колодцы (для очистки, осмотра канализации) устанавливают и на прямых участках, если протяжённость их достигает четырёх–пяти десятков метров, и в месте присоединения к уличной сети. Их выполняют из кирпича, железобетона, полимерных материалов, диаметром не менее метра, снабжают лотком, соединяющим трубы.

Соединения деталей трубопровода самотёчной канализации:

  • разъёмные раструбные;
  • склеенные (фальцевых труб);
  • сварные (контактной сваркой), или на резьбовых металлических соединениях (синтетических труб).

Температурное удлинение трубы меньше, если водопровод защемлён грунтом (из-за силы трения). Компенсируют температурную деформацию раструбными соединениями (с мягкими уплотняющими кольцами). На бровке траншеи предпочтительны неразъемные соединения.

Траншея по дну выполняется шире диаметра не менее чем на 40 см. Подушка из песка (не тоньше 10 см) особенно нужна при плотных, твердых грунтах. Основанием может служить и естественный грунт (ненарушенный, сухой во время укладки).

Чтобы полый горизонтальный цилиндр выдерживал большее давление, важно организовать ложе, повторяющее его контур — чтобы он плотно соприкасался с грунтом на всём протяжении, по крайней мере, четвертью своей окружности. https://www.youtube.com/embed/kSrrzzrgXg8

При слабой несущей способности грунта (или при риске, что она снизится) необходимы искусственные основания:

  • слой щебня, гравия, крупного песка толщиной 15–20 см (с дренажными лотками в нём) — в водонасыщенном грунте, на скале;
  • свайное основание — в плывунах, торфяниках.

Засыпка обязательно предваряется укрытием его мягким грунтом или песком, слоем не тоньше 0,3 м. Трамбуют засыпку ручным инструментом — над трубой, ручным механизированным — у стенок траншеи, через каждые 10 см.

Сопротивление трубы раздавливанию повысится, если особенно тщательно трамбовать грунт в пазухах между ней и стенкой траншеи.

Атмосферные воды могут отводиться совместно с бытовым стоком и отдельно — по лоткам, кюветам, канавам. В полураздельной сети присутствуют водосбросные камеры. При малых расходах дождевых вод они перепускаются в бытовую канализацию, а во время ливня — сбрасываются в уличную дренажную систему или водоём.

Утепляют трубопровод, если он расположен выше глубины промерзания: шлаком, керамзитом, теплоизолирующими рукавами.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
