Вентиляция крыш частных домов разных типов и форм: необходимые материалы и схемы

Элементы вентиляции кровли из металлочерепицы

Вентиляция — неотъемлемый элемент современной крыши. Это несложная и недорогая система, которая по сути представляет собой трубу, отводящую водяные пары, спасает кровельное покрытие от разрушения под действием перепада температуры и излишней влаги. Но защищает она не только кровлю. От намокания страдают и деревянные элементы конструкции: стропила, обрешётка, карнизы и т. д., а также утеплитель.

Избыток влаги приводит к разрушению структуры деревянных конструкций

Зоной повышенного риска является выход вентиляционных и канализационных шахт в чердачное помещение и на поверхность крыши.

Все перечисленные проблемы решаются при помощи обустройства продуманной вентиляции, которая бывает двух видов.

1. Естественная вентиляция (или тяга) возникает внутри замкнутой системы (трубы, шахты и т. д.) при перепаде давления или температуры воздуха. Примеры устройств, работающих на принципе естественной вентиляции, окружают нас со всех сторон. Это печные трубы, вентиляционные шахты и тому подобные устройства.

2. Принудительная вентиляция — это искусственно созданное движение воздушных масс в нужном направлении. Образуется при помощи вентиляторов, компрессоров и системы воздуховодов. Наглядный пример принудительной вентиляции — системы кондиционирования в жилых и производственных помещениях.

Подавляющее количество устройств, обеспечивающих вентиляцию кровли, работает на основе естественного движения воздуха. Они не требуют подачи электроэнергии и обслуживания, а вывод пара осуществляется в автоматическом режиме в соответствии с законами физики.

Общее название механизмов, служащих для вентилирования подкровельного пространства и удаления влажных паров, — кровельные аэраторы. Слово произошло от английского «aerate» — вращать воздух. В строительную терминологию оно вошло в середине прошлого столетия, когда на плоских крышах высотных зданий стали устанавливать устройства для вытяжки отработанного воздуха и предотвращения вздутий кровли во время резких изменений температуры.

Аэраторы устанавливают на стыках плит перекрытия и на возвышениях кровли

Сегодня для каждого вида кровли выпускаются отдельные модели аэраторов, в которых учитываются размеры и конфигурация кровельного материала. Устройство представляет собой изделие из литого пластика (полипропилена), устойчивого к воздействию кислот, атмосферных явлений и ультрафиолетового излучения. Оно способно функционировать при температурах от -50 до +90 оC и выдерживать кратковременное воздействие огня.

Размер и форма аэратора подбирается в зависимости от площади крыши и типа кровельного покрытия

Существуют также дефлекторы из металла — нержавеющей стали марки 316 AISI. Относительно высокая цена не позволяет широко применять эти изделия в частном домостроении. Поэтому металлические аэраторы обычно используются только на промышленных объектах.

Металлические аэраторы стоят довольно дорого, поэтому индивидуальные застройщики их практически не используют

Вентиляция односкатной крыши

Односкатная крыша

Чаще односкатные крыши устанавливают над верандами и террасами, где вентиляция не нужна. И совсем другая ситуация, когда она над жилым домом. Вентиляция односкатной крыши оборудуется очень просто и это большое преимущество конструкции. Не нужно приобретать аэраторы или монтировать конек специальной формы, а только правильно собрать саму кровлю.

Односкатная крыша непременно нуждается в вентиляции. Под кровельным материалом оставляется место для свободного продвижения воздушных потоков. Движение осуществляется снизу вверх. Поэтому между теплоизоляционным слоем и гидроизоляцией оставляется просвет. Часто просверливают дополнительные вентиляционные отверстия в коленчатых стенках.

Особенности

На сегодняшний день современное строительство предполагает в основном использование двух типов крыши – плоской и скатной.

Наибольшую популярность приобрели скатные крыши ввиду ряда особенностей, а именно:

• обладают совершенной защитой от осадков, не давая им задерживаться на поверхности;
• имеют презентабельный внешний вид;
• больше возможностей использования пространства под крышей.

Существует довольно много вариаций кровли. Выбор ее обусловлен не только эстетическими соображениями и концепцией здания, но и наличием чердака, мансарды или их отсутствием, расположением дымоходов, вентиляционных каналов внутри помещения, необходимостью размещения дополнительных элементов, таких как снегозадержание, перекрытие внутреннего двора, крыльца, зимнего сада, теплицы.

Как обеспечить воздухообмен на холодном чердаке

Вентиляция холодного чердака может быть обустроена множеством способов. В этом случае подходят все возможные варианты:

1. Софиты.
2. Вентилируемый конек.
3. Окна на фронтонах.
4. Слуховые окна.

Для двускатной крыши подойдут все способы вентилирования. Самый простой и эффективный основан на естественном движении воздушных масс за счет разницы температуры и давления на разной высоте.

На свесах крыши делают обшивку из деревянных реек, оставляя щели между ними или используют софиты — перфорированный сайдинг из металла или ПВХ.

Если обшивка выполнена вплотную и не имеет отверстий для проветривания, возможно обустройство продухов под карнизами в виде обычных решеток, смонтированных через каждые 90 см. Выход воздуха происходит через продухи в коньках. А также применяются точечные аэраторы.

Еще один простой и недорогой вариант — монтаж решеток (окон) на фронтонах. Оптимальный размер окон для вентиляции крыши — 60х80 см. При выборе места их расположения следует придерживаться равного расстояния от конька, свеса и боков дома. Решеток должно быть две — по одной с противоположных фронтонов.

Слуховые окна — наиболее сложный в реализации способ проветривания подкровельного пространства. Но такое вентиляционное окно на чердаке послужит и естественным источником света, и выходом на крышу.

Для нормального воздухообмена под вальмовой кровлей без фронтонов подходят софиты и коньки с отверстиями для входа и выхода воздуха и продухи в крыше в виде слуховых окон, расположенных с противоположных сторон строения.

На холодном чердаке с обшивкой из ондулина, металлочерепицы, профнастила или шифера вентиляция конька обеспечивается пространством между волнами материала, поэтому обустраивать ее дополнительно не нужно.

Если на неотапливаемом чердаке установлены вентиляционные трубы, то со временем они способны забиваться инеем, сводя эффективность к нулю. Поэтому утепление вентиляционных труб обязательный этап.

Лучше всего использовать фольгированный утеплитель. А снаружи нужно снабдить трубы решетками или диффузорами, чтобы в них не попадали мусор и насекомые.

Это интересно: Утепление фундамента пенополистиролом: рассматриваем обстоятельно

Особенности вентиляции холодной кровли из мягкой кровли

  При устройстве холодной кровли принимают дополнительные меры для вентиляции чердака:

в деревянных домах со щипцовыми крышами на всех фронтонах неплотно подгоняют доски, воздух проникает сквозь щели. Этот способ прост в исполнении, но он не подходит для домов с каменными/кирпичными фронтонами, а также для вальмовых крыш, у которых вообще фронтонов нет. Еще один минус – в щели вместе с ветром проникает дождевая вода;

в каменных и кирпичных фронтонах делают вентиляционные отверстия. Их суммарная площадь – 0,2 процента площади самого чердака, иначе для полноценного проветривания не хватит. Вентиляционные решетки ставят отверстиями вниз, чтобы на чердак не затекала дождевая вода;

у вальмовых крыш одно вентиляционное отверстие располагают в подшивке карниза, второе – у конька. В качестве подшивки могут использоваться неплотно подогнанные доски или перфорированные пластиковые софиты;

у шатровых и круглых крыш конька нет. Здесь потребуется установка точечных аэраторов.

 Подробнее о вентиляции мягкой кровли я уже писал в одной из статей. Познакомиться с ней можно здесь.

Обрешетка для мягкой черепицы

Начинать надо именно с разбора обрешетки. Так как битумная черепица – материал гибкий и тонкий, то он, ложась на любую плоскость, в точности повторяет все ее формы. Поэтому монтаж гибкой кровли проводят только на сплошную обрешетку, собранную или из досок, или из листовых или плитных материалов, к примеру, из влагостойкой фанеры или ОСП.

Дощатую обрешетку укладывают на стропильную систему крыши, оставляя между досками зазор в пределах 1 см. Это так называемый компенсационный зазор на случай влажностного и температурного расширения пиломатериалов.

Фанера и плиты ОСП укладываются на разреженную обрешетку из досок толщиною 20-25 мм и шириною 100 мм. Шаг установки досок зависит от размеров укладываемых листов или плит. К примеру, если для сплошной обрешетки выбрана фанера 125х125 мм, то шаг монтажа элементов обрешетки должен быть в пределах 70 см. Лист фанеры краями должен лечь на две крайние доски, а между ними должна оказаться еще одна. То есть фанерный лист должен лежать на трех досках, как минимум.

Сплошная обрешетка из досокИсточник krysha-expert.ru

И два важных момента:

• между укладываемыми плитами или листами оставляют зазор – 1 см;

• укладку панелей производят со смещением в половину элемента, таким образом, добивается равномерное распределение нагрузок на все листы (плиты).

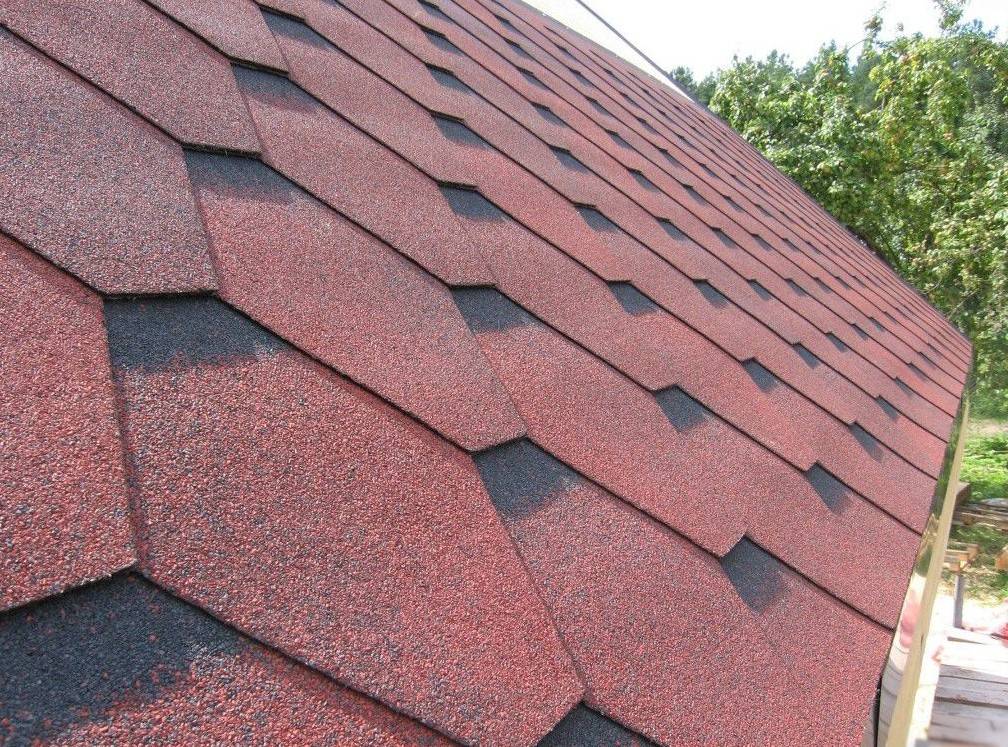

Холодная кровля из мягкой черепицы

Для изготовления битумной черепицы используют стеклохолст либо полиэстер. Для пропитки применяют нефтяной битум или искусственный каучук. Для отделки наружного основания гонта задействована базальтовая/минеральная крошка. Она необходима для получения конкретного цвета, фактуры, нужной механической прочности. В продаже мягкая черепица представлена, как плитка с фигурными краями. В длину они составляют 1 м, в ширину 0,3-0,45 м, толщина 30-45 мм.

В списке достоинств мягкой черепицы::

• небольшой вес;
• малые габариты;
• легкость в проведении монтажных работ;
• высокая эластичность;
• долговечность (до 70 лет);
• эффективно противостоит негативным факторам окружающей среды;
• низкая степень теплопроводности;
• шероховатость верхнего слоя (снег задерживается и не сходит лавиной);
• стекловолоконный «каркас»;
• не подверженность коррозии;
• эстетичный внешний вид;
• ремонтопригодность;
• экономичность (практически нет отходов);
• бесшумность кровли;
• подходит для крыш разной геометрической формы;
• герметичность в местах соединения.

Делать работу самостоятельно или доверить все профессионалам

Рассмотрим преимущества и недостатки каждого решения в сравнительной таблице ниже.

Монтаж системы своими руками:	Найм бригады:
Невысокая стоимость проекта в плане выполнения работы. Необходимо очень хорошо знать теоретическую сторону вопроса. В этом случае вы будете понимать на чем можно «схитрить», то есть немного отступить от правил. Понадобится большое количество самого разного инструмента. В том числе и электроинструмента. А его цена, как вы понимаете, немаленькая.	За монтажные работы такого плана придется выложить хорошую сумму. Если повезет, то вам не придется вникать в теорию, так как мастера и сами прекрасно знают, какая тут инструкция монтажа и что нужно делать. Однако бригады бывают разные… Не нужно иметь инвентарь для работы, потому что у нормальной бригады, как правило, весь инструмент есть в наличии.

В целом получается, что в любой ситуации очень важно понимать, как устроена конструкция вентилируемой кровли. Такие сведения в любом случае пригодятся. Потому что если вы не планируете делать все самостоятельно, то, как минимум сможете проконтролировать правильность действий нанятых монтажников

Потому что если вы не планируете делать все самостоятельно, то, как минимум сможете проконтролировать правильность действий нанятых монтажников.

Поэтому теперь можно смело переходить к практической части статьи.

Технология монтажа гибкой черепицы

Как и все строительные процессы, укладка битумной черепицы делится на два этапа: подготовка, и непосредственный монтаж кровельного материала.

Подготовительные работы

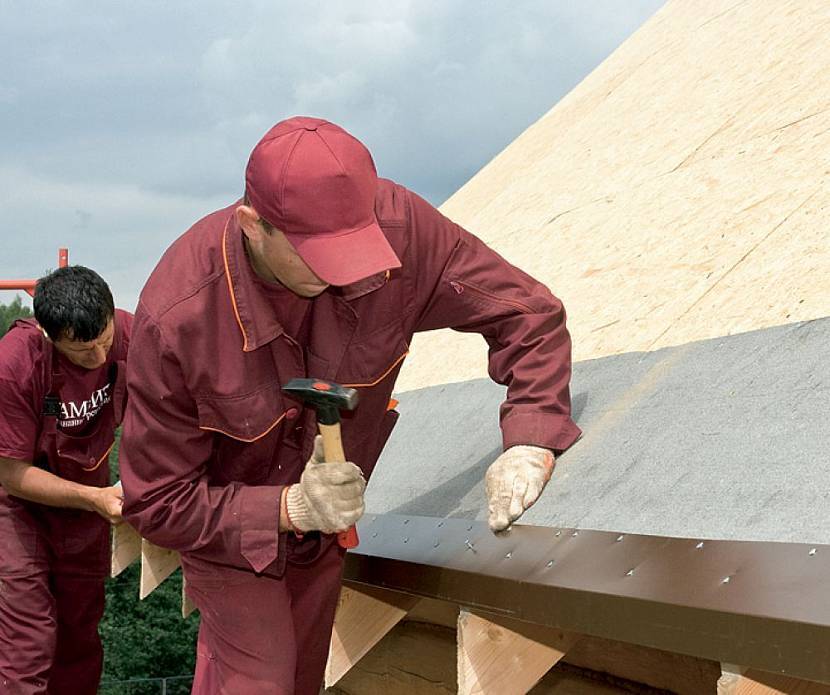

Первая подготовительная операция – это установка капельника. Собой этот элемент, изготовленный из окрашенного стального оцинкованного листа, представляет уголок длиною до 3 м. Ширина каждой полки варьируется в пределах 15-25 см. Назначение капельника – усилить карнизный свес и создать условия, при которых стекаемая с крыши вода не попала бы под обрешетку.

Крепят капельник к обрешетке кровельными гвоздями, которые забивают в верхнюю полку в шахматном порядке через каждые 15 см. Соседние планки устанавливают между собой внахлест со смещением минимум 3 см.

Монтаж капельникаИсточник eltctricon.ru

Монтаж подкровельного (подкладочного) ковра

Сначала, что такое подкровельный ковер. Это рулонный материал из категории битумно-полимерных. Его укладывают на обрешетку, чтобы:

1. Выровнять незначительные дефекты уложенной на стропила обрешетки.
2. Увеличить гидроизоляционные качества кровельного покрытия.
3. Предотвратить образование конденсата на деревянном настиле.

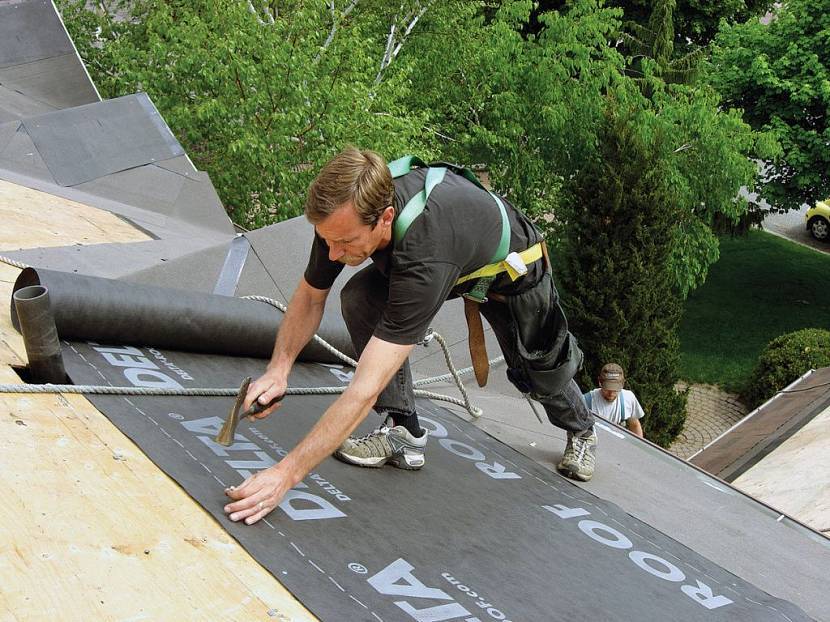

Итак, технология укладки мягкой черепицы на крышу начинается с монтажа подкровельного материала. В первую очередь его полосами укладывают на ендовы и карнизы. Но начинать надо с ендов. Подкладочный материал имеет ширину 1 м, поэтому его раскладывают так, чтобы он закрывал скаты от ендовы в две стороны по 50 см. При этом материал этого типа является самоклеящимся, поэтому обрешетку под ним не обрабатывают клеящими составами.

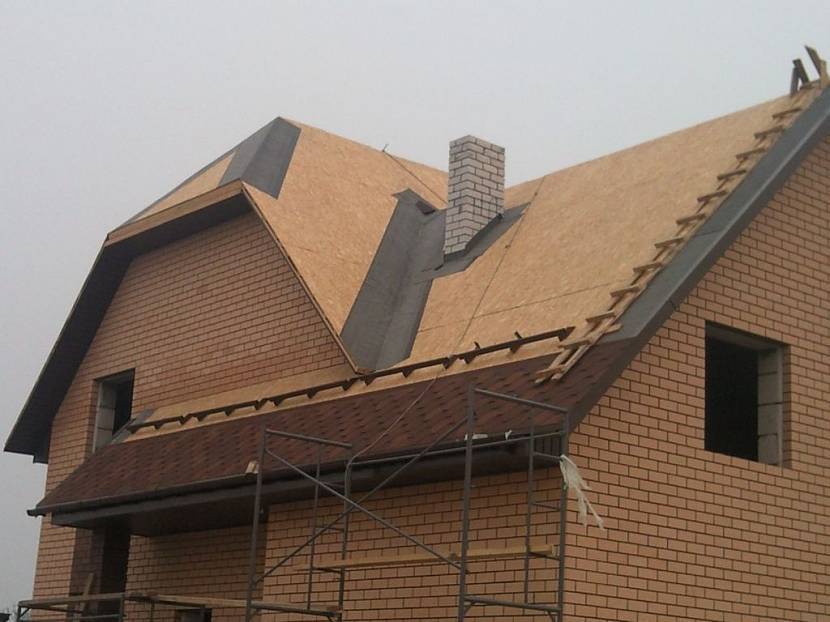

Подкладочный материал, уложенный на ендовуИсточник gorizont-k.ru

Затем укладывают покрытие на свесы вдоль карниза. При этом вертикальную свисающую полку капельника прикрывают наполовину. Далее закрывают рулонным материалом оставшуюся открытую площадь ската крыши. Здесь несколько нюансов:

• полосы подкровельного ковра укладывают на уже уложенные (на карниз и на ендову) так, чтобы горизонтальные стыки покрывались внахлест в 10 см, вертикальные в 15;
• в каждую уложенную полосу забивают оцинкованные гвозди в местах нахлеста, то есть шляпки крепежей должны оставаться под краем соседней полосы, шаг крепежа 20-25 см;
• полосы подкладочного ковра, которыми накрывают основную часть ската, укладывают перпендикулярно карнизу и коньку крыши, начиная снизу, раскатывая рулон вверх;
• каждую полосу крепят по периметру гвоздями;
• для повышения герметизации стыков края полос промазывают битумной мастикой.

Укладка подкладочного материала на скат крышиИсточник eltctricon.ru

После того как подкровельный ковер будет полностью уложен, монтируют фронтонные планки. Они закрывают края уложенного материала вдоль ската и не дадут впоследствии проникнуть под него влаге. Монтаж планок производят точно так же, как и в случае с карнизными элементами.

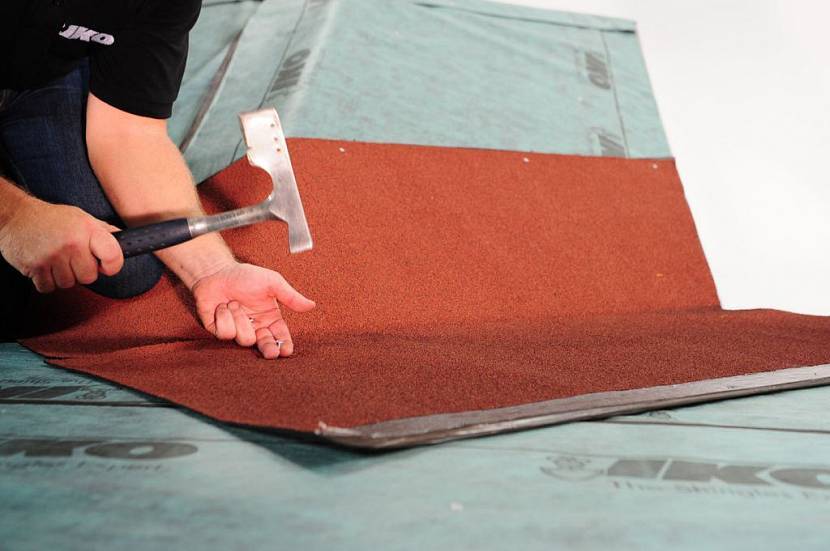

Теперь необходимо усилить гидроизоляционные качества ендовы, потому что этот элемент подвергается самым большим нагрузкам от дождя и таящего снега. Для этого используют ендовый ковер – материал рулонного типа, изготовленный на основе резинобитумного состава, усиленного полиэстеровой сеткой. Он подбирается в цвет битумной черепицы.

Его просто раскладывают на ендову, приклеивая к подкладочному ковру битумной мастикой, которую наносят под края материала шириною 10 см. Дополнительно уложенную полосу пробивают по краям кровельными гвоздями. Шаг между крепежами – 20-25 см, отступ от краев полосы – 3 см.

Монтаж ендового ковраИсточник famy.hr

Типы конструкций в частных домах

На фото представлены схемы крыш разных типов.

Дизайн и конструкция крыши в частном доме может быть выполнена скатным либо плоским типом. Как правило, плоские конструкции используют в странах с жарким климатом, а скатная встречается чаще. Это обусловлено тем, что скатная крыша не задерживает осадки на поверхности. В конструкции крыши скатного типа обязательно соблюдается угол в 10 градусов и более, а само строение крыши позволяет обустроить чердак. Конструкции могут быть:

• односкатными;
• двускатными;
• четырёхскатными шатровыми;
• четырехскатными вальмовыми;
• мансардными;
• шатровыми;
• шпилевидными.

Обустройство принудительной вентиляции мягкой кровли

Для обустройства принудительной вентиляции применяют аэраторы с электрическими вентиляторами, инерционными турбинами или просто с вентиляционными насадками, защищенными сверху колпаком. Принудительную вентиляцию оправдано использовать на плоских крышах с мягкой кровлей. Но иногда ее делают и на скатных крышах.

Чаще всего оправдывают аэраторы с инерционными турбинами. Используя бесплатную энергию ветра для вращения рабочего колеса, происходит принудительная вытяжка паров из-под кровельного пространства. Устанавливаются такие аэраторы с аналогичным шагом 10–12 м. Место врезки надежно герметизируют во избежание протечки воды под кровлю.

Разновидности вентиляционных систем в одноэтажном, двухэтажных домах

Если говорить об основной классификации систем вентилирования, то стоит выделить: осуществляемую естественным образом и ту, которая сопровождается механическими устройствами.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов.

Наиболее простой и позволяющей сэкономить на затратах на электричестве является именно та, которая реализуется естественными методами. Формируется простыми воздуховодными каналами. Габаритные параметры и расположение которых могут создавать более или менее интенсивную тягу, а, соответственно, и вентилирование.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток.

Сопровождение вентилирования различными приборами и устройствами применяется в тех случаях, когда естественный способ вентилирования остается неэффективным. Могут использоваться самые разнообразные фильтры, клапанные устройства, нагреватели и охладители, вентиляторные конструкции.

Естественная (простая)

Естественная вентиляция в частном доме является максимально простой, с точки зрения конструирования. В основе ее работы лежат базовые физические процессы, которые основываются на разнице давления, температуры и смешению воздушных потоков с постепенным и регулярным их замещением.

Тяга позволяет в этом случае осуществить постоянный процесс смены воздушных масс.

Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции.

Иногда может наблюдаться негативный эффект образования сквозняков. Для того, чтобы избавиться от них достаточно всего лишь оборудовать отверстия специальными типами клапанов. Они не перекрывают ход воздушных масс, но все же отсекают интенсивный воздушный поток, который может вызвать ощущение движущейся струи воздуха.

При естественном типе, выходящие трубы должны возвышаться над верхней точкой крыши приблизительно на 0,7 м. Верхнее отверстие покрывают специальным зонтиком, защищающим от попадания осадков, животных или птиц.

Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена.

Принудительная

Принудительная при проектировке требует учесть тот факт, что должны быть установлены специальные вентиляторы, осуществляющих нагнетание воздуха. Используют проветриватели, бризеры, рекуператоры.

Грамотно установленная система вентиляции – залог комфортного проживания в доме.

Приточная

Этот вариант вентилирования дает возможность получить постоянный приток кислорода, поставляемого с улицы.

Оборудуется такой способ вентилирования следующими элементами (с учетом индивидуальных пожеланий): нагревательным элементом, вентилятором, фильтром, системой автоматизированного контроля, специальными воздухоотводами.

Приточная вентиляция в частном доме – подает воздух с улицы в помещение.

Приточная вентиляция может быть выполнена, как отверстие в стене, тогда она является бесканальной. Или спроектированной с использованием специальных воздуховодов, тогда это будет канальный тип.

Вытяжная

Устанавливается не только в квартире, но и в частном коттедже. Данная система представляет из себя комбинацию труб, один из концов которых располагается в наиболее загрязненных помещениях, например, на кухне. Его конец отгораживается решеткой. Тогда как второй выходит наружу. Данная конструкция позволяет избавить такие помещения, как санузлы и кухни от излишков влаги и загрязнений.

В частном доме можно вывести вытяжную вентиляцию через стену на улицу.

Приточно-вытяжная

Данная разновидность может быть спроектирована, как в виде принудительной, так и естественной.

У принудительной, обмен воздухом осуществляется за счет специальных воздуховодов, которые могут быть дополнены фильтрами для очистки, насыщением ионами, охлаждением или нагревом воздуха, увеличением уровня влажности.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала.

У естественной приточно-вытяжной суть заключается в том, что основными направляющими для движения воздушных масс являются сами коридоры помещений. В этом случае организовать можно вентиляцию даже в помещениях, имеющих нестандартную планировку.

Монтаж вентиляционного выхода

Обычно в небольшом частном доме со всеми видами санитарного благоустройства вентиляция выводится на крышу через трубу, обеспечивая помещению чистый воздух. Соорудить такую вентиляцию можно своими руками, имея под рукой соответствующие инструменты и соблюдая последовательность установки. При установке выходной трубы необходимо продумать следующее:

• минимальность наклона или изгиба;
• точно над стояком шахты;
• высота трубы по СНиП должна быть не менее 50 см для плоской крыши и более 50 см – для скатной.

• минимальность наклона или изгиба;
• точно над стояком шахты;
• высота трубы по СНиП должна быть не менее 50 см для плоской крыши и более 50 см – для скатной.

Для улучшения качества проветривания и для защиты от осадков можно использовать дополнительные изделия: капельники или специальные насадки из пластика, аэраторы для лучшего поступления воздуха и дефлекторы (для усиления тяги)

При установке выхода трубы важно учитывать такие факторы:

• форму крыши (скатная или плоская);
• минимальное расстояние от конька, что дает равномерность прогрева;
• на плоской крыше для беспрепятственного выхода загрязненного воздуха стояк вентиляционного выхода должен быть расположен строго под вытяжной трубой.

Для установки выхода трубы намечается место для отверстия, сначала оно вырезается в крыше, затем — в изоляции. Жидким герметиком приклеивают уплотнение, сверху устанавливают проходной элемент. И только теперь к кровле крепится труба.

Вентиляция подкровельного пространства мансарды

Вентиляция подкровельного пространства мансарды обустраивается по принципу естественной циркуляции воздуха. Он заходит в специальные полости между гидроизоляцией и теплоизоляцией в районе карниза. Выведение производится на верхней части крыши в области конька.

Если кровля из металлочерепицы, удобно использовать специальные вентиляционные клапаны. Они располагаются в местах притока и вытяжки. Конструкция клапана позволяет эффективно решать несколько задач:

• пропускать воздух;
• обеспечивать защиту от прямого попадания осадков, пыли, грязи, насекомых и т. д.

Ещё одно преимущество использования клапанов для вентиляции крыши – простота монтажа и надёжность. Главное, произвести точные расчёты по количеству и выполнить детальные чертежи грамотного расположения.

Помимо клапанной системы воздухообмена подкровельного пространства, используется альтернативный вариант, не требующий применения специальных элементов (клапанов):

1. На нижних внутренних стенках карниза проделываются отверстия (карнизные продухи) с выходом в полости между утеплителем и слоем гидроизоляции. Это приточная часть вентиляции. Её расположение позволит обеспечить защиту от осадков и ветра.
2. Вытяжная часть оборудуется за счёт специальной конструкции конька, по бокам которого оставляются вентиляционные щели.
3. Воздух поступает через карниз, поднимается наверх и выходит в районе конька, обеспечивая проветривание.

Для выведения воздуха в районе конька оборудуется коньковый аэратор. Эта деталь обеспечивает качественную циркуляцию воздуха при сохранении эффективной защиты от осадков. Коньковый аэратор снабжён решёткой, защищающей внутреннее пространство кровли от пыли, грязи, листьев и насекомых.

Коньковый аэратор необходим для выведения воздуха в районе конька

Вентиляция подкровельного пространства может быть двух видов:

• двухслойный;
• однослойный.

Однослойный вид описан выше. Двухслойный вид позволяет обеспечить более качественную вентиляцию. Такая вентиляция условно объединяет клапанный и карнизный типы воздухообмена. Клапаны в кровельном материале обеспечивают вентиляцию пространства между кровлей и слоем гидроизоляции. Карнизный (внутренний) тип обеспечивает вентиляцию пространства между гидроизоляцией и пароизоляцией.

Продуктивность системы вентиляции подкровельного пространства зависит не только от конструктивных элементов, но и от соблюдения количественных и размерных параметров. Количество клапанов и продухов определяется особенностями конструкции и площадью кровли.

Обязательно наличие вентиляционных отверстий в каждой полости между стропилами. Размеры и количество вентиляционных отверстий увеличивается, если крыша имеет сложную архитектуру с парапетами, аттиками, мансардными окнами. Все эти конструктивные элементы существенно ухудшают циркуляцию воздуха.

Вентиляция кровли – почему это важно?

Поскольку из-за резких перепадов температуры воздуха, многочисленных испарений внутри помещения и повышенной влажности воздуха, в подкровельном пространстве образуется конденсат.

Так, скопившаяся влага проникает в теплоизоляционный слой, что приводит к снижению его эффективности.

По причине длительного воздействия влаги на стропильную систему, деревянная конструкция начнет постепенно разрушаться, причем независимо от того, прошла ли она специальную обработку противокоррозионными средствами

Помимо этого, отсутствие необходимого воздухообмена приводит к существенному перегреву кровли в жаркое время года, из-за чего находиться внутри помещения будет невыносимо.

Следовательно, установка системы вентилирования кровли позволяет решить сразу несколько проблем, обеспечив:

• достаточный приток свежего воздуха в подкровельное пространство;
• стабильную температуру и влажность на чердаке;
• надежную защиту кровли, перекрытия и стен от образования плесени;
• полноценное функционирование теплоизоляционного материала.

Установка вентиляции для кровли значительно сократит расходы на обогрев или охлаждение помещения, замену стропильной системы или многочисленные попытки борьбы с грибком.

Идеальное время для установки системы вентилирования – замена старого покрытия на новую кровлю из мягкой черепицы.

Требования к вентилированию кровли

Следует серьезно отнестись к устройству правильной вентиляции для кровли из мягкой черепицы, чтобы избежать вышеперечисленных проблем.

Прежде всего, следует помнить о пространстве между основанием и утеплителем, для достижения которого понадобится набить брус толщиной в 5 см

Кроме того, важно заранее побеспокоиться о том, чтобы внизу ската были небольшие отверстия для обеспечения достаточного притока свежего воздуха

Вентиляционные отверстия желательно сразу оборудовать специальными декоративными решетками, чтобы птички не успели соорудить гнезда внутри них, и система работала исправно

В процессе монтажа мягкой кровли также не стоит забывать об отверстиях для коньковой вентиляции и установки аэраторов.

При установке обрешетки важно учитывать необходимость в наличии разрывов, благодаря которым будет обеспечиваться беспрерывная циркуляция свежего воздуха. Все эти нюансы должны быть продуманы еще на этапе проектирования системы

Разновидности вентиляции для кровли

Форма и конструкция крыши полностью определяют вид проветривания кровли. Если крыша из мягкой черепицы имеет сложную геометрическую поверхность, обеспечить достаточный воздухообмен можно только путем оборудования конькового вентилирования.

Так, в зависимости от особенностей построения дома, выделяют два вида проветривания через вентиляционный конек:

1. Точечный. Устанавливается на отдельных участках конька или ската, при этом имеет грибообразную форму. Такие аэраторы зачастую интегрируют в общую вентиляционную систему постройки, однако в отдельных случаях могут снабжать отдельной вытяжкой.
2. Непрерывный. Монтируется вдоль всего конька, и тем самым обеспечивает полноценную вентиляцию площади подкровельного пространства. В отличие от точечной системы, непрерывная вентиляция является более эффективной для мягкой кровли.

В данном случае стоит рассмотреть непрерывный вид вентилирования. Так, коньковый элемент – жесткая пластиковая конструкция, которая состоит из сплошной верхней части в форме уголка, а также перфорированных стенок.

Кровельная непрерывная вентиляция может устанавливаться практически на любых крышах, однако с единственным условием – уклон ската должен составлять 14-45 градусов, при этом длина аэратора должна полностью соответствовать длине конька

Работа конькового вентилирования происходит путем конвекции, при котором теплые воздушные массы поднимаются кверху от карниза, а холодных воздух, в свою очередь, стягивается вниз. В данном случае система имеет свои зоны входа и выхода.

Так, свежий воздух проникает внутрь подкровельного пространства через кровельные свесы вентиляции (снизу), в то время как коньковый аэратор, расположенный наверху мягкой кровли, является местом выхода для отработанного воздуха.

Кровельный пирог четырехскатной крыши и описание ее элементов

Как и любой другой вид крыши, вальмовая кровля обладает особым типом кровельного пирога.

Он состоит из следующих элементов конструкции:

• Кровельный материал;
• Обрешетка;
• Контробрешетка;
• Гидробарьер;
• Утеплитель;
• Паробарьер;
• Гипсокартон.

Каждый из вышеперечисленных элементов выполняют свою важную функцию и обладает индивидуальными особенностями. На сегодняшний день рынок строительных материалов достаточно богатый, поэтому в качестве кровельного материала для вальмовой крыши можно выбрать, как штучные, так и листовые изделия.

К первой группе относится шифер, различные виды черепицы, этернитовые плитки и некоторые другие материалы. Среди листовых материалов можно выделить ондулин, металлочерепицу, оцинкованное железо и др.

Монтаж каждого из видов кровельного материала осуществляется по особой технологии, которая напрямую зависит от его типа и производителя.

Обрешетка и контробрешетка — это деревянные элементы кровли, которые представляют собой стропильную систему, на которую сверху набивают планки с определенным шагом, зависящем от типа кровельного материала.

Гидробарьер представляет собой специально созданную пленку, предотвращающую попадание влаги под крышу.

Утеплитель укладывается чаще всего между балками стропильной системы. Наиболее популярными его видами является минеральная вата и пинопласт. Каждый из этих материалов имеет свои преимущества и недостатки. Минеральная вата огнеустойчива и имеет достаточно низкую теплопроводность, в то же время пинопласт легкий и удобный в монтаже.

Паробарьер изготовливается в виде пленки, которая позволяет испарениям выходит наружу, но не пропускает их внутрь.

Гипсокартон представляет собой самый последний внутренний элемент кровельного пирога, который закрывает внутреннюю его часть. В первую очередь данный материал несет эстетическую функцию.

План кровли

Устройство и проектирование

В процессе проектирования будущего строения необходимо сразу определиться с типом кровли для дома. Построить крышу частного дома можно самостоятельно, для этого необходимо воспользоваться специальными архитектурными программами либо обратиться в фирму, где помогут выбрать проект крыши, а также посоветуют кровельные материалы. Если же вы решили выполнять крышу своими руками, рекомендуется тщательно изучить руководство, где пошагово будет расписано, как спроектировать крышу. Специалисты рекомендуют начать строительство на каком-нибудь небольшом объекте, это поможет избежать возможных ошибок и значительно сэкономит расходы на покупку строительного материала.

На сегодняшний день крыша частного дома может быть выполнена из дерева, металлодерева, железобетона и стали. Строительство крыши своими руками состоит из следующих этапов:

• монтирование мауэрлата;
• сборка и монтирование системы стропов;
• установка горизонтальных стяжек;
• укладка гидроизоляции;
• фиксация стропил на коньке;
• монтаж обрешетки;
• финишная обработка лицевой стороны поверхности.

На фото представлена схема крыши дома с наслонной и висячей стропильной системой

Крыша и конструкция фиксируется со стенами дома при помощи специальных строительных шпилек, а под стропильную систему монтируют опорные ниши, которые связываются между собой крепкой стальной проволокой. На выбор крыши и схемы влияют следующее факторы:

• размеры и форма будущего строения;
• наличие внутренних несущих стен;
• наличие мансарды;
• внешний вид конструкции.

Стропильные системы для крыш частных домов должны соответствовать следующим требованиям:

• стропила должны быть прочными и надежными, это позволяет равномерно распределять нагрузку на стены дома;
• материал, используемый для кровли дома должен быть легким;
• стропильная система должна исключать возможный распор на здание;
• при устройстве стропильной системы необходимо использовать качественные материалы, т.к. ремонт либо замена достаточно дорогостоящие.

Конструкция кровли играет важную роль в проектировании архитектуры дома. Как правило, специалисты используют покрытие для кровли, которое исключает застои воды и не поддается деформации (профнастил стеновой, арочный, мягкая листовая черепица)

Поэтому проектируя дом, важно изначально учесть не только тип будущего строения, но и определиться с материалом

Виды конька для профнастила

Начнем с того, что конек на крышу из профнастила изготавливается из того же материала, что и сами профилированные листы. То есть из оцинкованного стального листа, покрашенного или с нанесенным полимерным слоем. При этом коньковая планка выбирается в цвет кровельному покрытию.

Теперь, что касается формы изделия. Здесь три варианта: уголковая, скругленная и П-образная.

Первая – это деталь в виде уголка с завальцованными краями. Самый простой вариант, без притязаний на высокие эстетические формы, но и самые дешевые, потому что технология их производства – это сгибание оцинкованной полосы до требуемого угла.

Второй – более эстетичная форма в виде желоба с полочками для крепежа, у которых завальцованы края. Именно эти модели образуют под собой большого объема вентиляционный карман. К тому же такие коньковые планки обязательно с боков закрываются заглушками. При высокой эстетичности скругленных коньков цена у них тоже высокая, конечно, в сравнении с другими вариантами.

Третий вариант – самый интересный с позиции декоративного оформления крыши. Но на его изготовление уходит много металла, плюс фасонные заглушки, в купе высокая цена изделия.

Что касается размеров коньков на крышу из профнастила, то длина варьируется в диапазоне 2-3 м. А вот ширину определяет угол наклона скатов, поэтому в этом плане ассортимент широкий.

Виды коньковых планок На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.
