Как выбрать реле напряжения 220В для частного дома и квартиры

Виды защитных реле контроля

По типу нагрузки

Модели РКН делятся на однофазные и трехфазные. Первый вид предназначен для монтажа в загородных частных домах и в квартирах многоэтажек. Второй устанавливается в условиях промышленного производства. Например, для защиты станков, климатических установок, компрессоров, либо промышленного оборудования с электроприводом.

Трехфазные реле также можно использовать и в домах для систем, которые контролируют полнофазность и стабильность напряжения в сети. При условии оборудования помещения трехфазным вводом. Однако такой вид РКН может преподносить сюрпризы. Например, в случае незначительного фазового перекоса, от электропитания будет отключена вся многоэтажка. Даже если фазы будут демонстрировать приемлемый для работы техники уровень напряжения.

Тип подключения

По этому параметру реле подразделяются на:

  • розетки-вилки;
  • удлинители;
  • под Din-рейку.

Если защита требуется одному или двум приборам в квартире, то реле «розетка-вилка» – лучший выбор. Устройство подключается прямо в розетку и рассчитано на силу тока в 16 А. Электропитание отключает специальный электромагнитный расщепитель, расположенные внутри РКН. Управление с помощью кнопок и цифрового дисплея.

Удлинители РКН способны защитить одновременно несколько маломощных приборов благодаря наличию нескольких розеток. Безопасность работы двух или более мощных устройств такое реле обеспечить не сможет.

Место монтажа реле защиты под Din-рейку – распределительный щит. Такие РКН защищают от перепадов напряжения не только квартиру, но и весь дом. Расчетная мощность – 7 кВт. Нужно больше – потребуется дополнительная установка магнитного контактора.

Пределы срабатывания

Обычно выставляются пределы от 195 до 245 Вольт. И пока напряжение не выйдет за эти границы, реле будет исправно работать.

Например, если на входе в дом у вас будет 196 Вольт, то и в розетках после реле также будет 196 Вольт. А используя стабилизатор вы будете всегда иметь полноценные 220В.

И только после превышения напряжения этих величин (меньше 195В), реле отключится и обесточит аппаратуру, тем самым защитив ее от выхода из строя. Как только напряжение станет 195В, после определенной задержки времени, которую вы сами выбираете в настройках, реле включится и вновь подаст эти самые 195В в розетку.

Стоит напряжению буквально через 1 секунду опять упасть до нижнего предела, все повторится заново. То же самое происходит при изменении по верхнему пределу. Выставляете 245В, напряжение подскакивает до 250В — реле отключается и включается только после его нормализации.

Еще раз повторяю — пределы в большинстве марок реле вы выставляете самостоятельно. У каждого производителя они разные. Более подробно с ними можно ознакомиться в статье — Реле напряжения 220в для дома

Как вы понимаете, если у вас такие скачки напряжения происходят очень часто, и вы решили защититься от них с помощью реле — все это время вы попросту будете сидеть без света. Такова цена вашей защиты.

Поэтому в таких случаях лучше всего вместо реле контроля напряжения ставить стабилизатор.

Если же вы хотите просто перестраховаться и у вас проблем со светом практически нет, или они бывают не часто — тогда выбирайте установку реле напряжения. Это будет гораздо экономичный и более выгодный вариант. Разница в ценах реле и стабилизаторов очень существенна.

Как выбрать реле напряжения для квартиры и дома

Многие кто не знает, что такое реле напряжения, очень часто его путают со стабилизатором. Однако, общего между этими двумя устройствами не так уж и много. Путаница возникает из-за того, что, как и в случае со стабилизатором напряжения, реле позволяет автоматически контролировать параметры тока, но не регулировать его (повышать или понижать, как это умеет делать стабилизатор напряжения ).

Основные функции реле напряжения, это контроль:

  • Вы можете запрограммировать реле напряжения на верхний и нижний диапазон срабатывания. Например, реле будет выключаться, в том случае, если напряжение в электросети упадёт до 160 Вольт или же наоборот, поднимется до 240 Вольт;
  • Можете самостоятельно регулировать показания индикатора напряжения, если оно некорректно отображается на дисплее реле;
  • Выставлять задержку реле напряжения (время, через которое реле начнёт контроль напряжения, чтобы включиться заново).

Как было сказано выше, главным параметром реле напряжения является скорость срабатывания. Чем ниже будет скорость отключения, тем быстрее сработает реле напряжения. Для современных устройств защиты, данный параметр колеблется в районе 0,02-0,05 секунд.

Что нужно знать про мощность реле контроля напряжения

Также, при выборе защитного реле нужно учитывать мощность подключаемых приборов и фазность. Бывают трехфазные и однофазные реле напряжения. Именно однофазные реле, чаще всего выбираются для установки в домах и квартирах. При этом реле напряжения может устанавливаться на специальную DIN рейку, когда через него будет подключен весь дом или к обычной розетке, если требуется защитить только отдельные электроприборы.

Не менее важным параметром при выборе защитного реле является мощность. Если неправильно подобрать мощность реле напряжения на весь дом, то в случае превышения допустимой нагрузки, реле будет выключаться. В свою очередь, реле гораздо большей мощности, чем нужно, выключаться не будет, однако его стоимость обойдется на порядок выше.

Поэтому при выборе реле напряжения по мощности следует учитывать номинал установленных автоматических выключателей в доме и потребляемую нагрузку. Если стоят автоматы на 25А, то потребуется реле напряжения на 32-40А, чтобы защитить весь дом. Иногда требуется выбрать реле напряжения и мощнее, например, на 50-63А, здесь все во многом зависит от того, какая нагрузка к нему будет подключена.

Основные критерии при выборе защитного реле

Итак, чтобы правильно выбрать реле напряжения, нужно учесть:

  • Фазность;
  • Мощность;
  • Скорость срабатывания;
  • Диапазон настраиваемых напряжений (если в сети будет напряжение ниже, чем оно может быть выставлено в реле, то устройство защиты будет все время выключаться, а нормально использовать его не получится);
  • Возможность самостоятельной регулировки индикатора напряжения (при его искажении на дисплее);
  • Наличие термозащиты от внутреннего перегрева реле напряжения.

Итак, разобравшись с выбором защитного устройства, следует добавить, что его установка на весь дом или квартиру, является как плюсом, так и минусом. К преимуществам относится то, что в таком случае будут защищены абсолютно все потребители электричества в доме. Что же касается недостатков, то при сильном перепаде напряжения будет обесточен весь дом, что совсем неудобно.

Источник

Как выбрать защитное реле с учетом характеристик модели

Чтобы РКН прослужило дольше и выполняло свои функции без перебоев, нужно обратить внимание на:

  • мощность устройства в зависимости от вида;
  • наличие специального дисплея. Его задача – упростить процесс отслеживания колебаний напряжения в сети;
  • материал, из которого изготовлен корпус прибора. Преимущества у поликарбоната. Такой материал исключит вероятность возгорания;
  • наличие функции защиты от перегрева.

Стоимость каждой модели реле определяется страной-производителем, дополнительными функциями, особенностями дизайна корпуса. Отечественные РКН дешевле, так как свободны от наценок за транспортировку. Цена также меняется в зависимости от места установки. К числу недорогих относятся реле, которые подключаются к розеткам (переходник/адаптер) или встраиваются в удлинитель. Реечные приборы контроля принадлежат к ценовому ВИП сегменту.

Описание популярных моделей

Схемы подключения и настройки большинства моделей, предлагаемых отечественными производителями, имеют много общего, отличаться могут только деталями.

Приборы под маркой Зубр

  • упрощенное внутреннее подключение;
  • совместно с УЗО и защитным автоматом.

В первом случае нагрузка подсоединяется непосредственно к выходу прибора, а во втором цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только от перепадов напряжения, но и от утечек по току.

Приборы имеют различные варианты исполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.

Серия РН

Модель РН-113 включается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на встроенном в лицевую панель дисплее. Прибор способен автоматически подключать питающую сеть при восстановлении ее параметров после сильных скачков напряжения.

Для нормальной работы устройств этой серии необходим запас по мощности не менее 20%.

Помимо предельных значений на индикаторе высвечиваются параметры сети при отключении потребителя, а также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.

Серия УЗМ

Прибор УЗМ-51М, устанавливаемый сразу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сразу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Максимально выставляемая уставка по верхнему пределу напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.

Время повторного включения, задаваемое пользователем вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с любой системой заземления: TN-C, TN-S или TN-C-S.

Приборы от фирмы «DigiTOP»

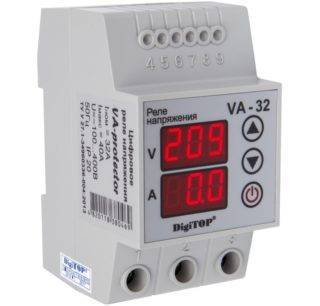

РКН серии V-protektor используются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный прибор V-protektor 38 рассчитан на максимальный ток не более 10 Ампер.

Устройства марки АВВ

Популярные на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком диапазоне значений (от 24-х до 240 Вольт – в однофазных и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.

Источник

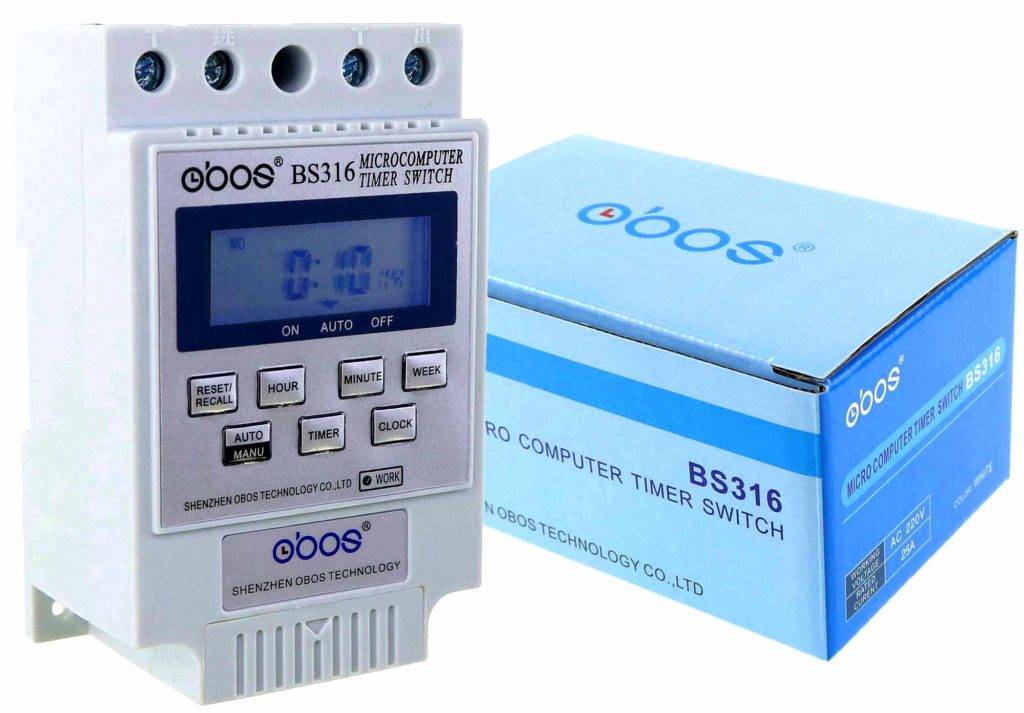

Какой лучше купить

Самые хорошие модели программируемых механизмов представлены на рынке лучшими мировыми фирмами-производителями. Для того, чтобы выбрать качественное устройство, необходимо ознакомиться с перечнем того, какими они бывают, и определиться с его основными задачами. Советами от специалистов пренебрегать не стоит, так как нюансов выбора подобного оборудования множество

Рекомендуется обратить внимание на такие аспекты:

  1. Возможность осуществления удаленного управления. Дополнительные модули понадобятся для расширения и сопряжения.
  2. Лестничная диаграмма используется для составления строк, что позволяет осуществлять логическое управление для каждого состояния.
  3. Посредством реле допускается управление током и рабочим напряжением.
  4. Число цифровых выходов и групп управления.
  5. Количество аналоговых и цифровых входов, используемых для управления.
  6. Количество протоколов, в том числе и касательно безопасности.

Не следует оставлять без внимания и такие показатели, как температурный режим, удобство монтажа, тип питающего напряжения, а также наличие поддержки производителя и длительность гарантийного талона.

На российском рынке можно встретить продукцию:

  • канадского производства;
  • итальянского производства;
  • индонезийского производства;
  • испанского производства;
  • датского производства;
  • немецкого производства;
  • бельгийского производства;
  • российского производства.

Виды реле

Существуют также классификации, которые определяют назначение прибора и обусловленность его выбора для каждого из возможных случаев. Ведь порой необходимо работать с различными устройствами и предугадать, как и когда случиться перепад попросту невозможно.

РНПП-311

Он используется в тех случаях, когда имеет место трехфазная сеть. Преимуществом выступает то, что большая часть электрических потребителей с ним совместимы. Если же говорить о необходимом аспекте, то без него нельзя обойтись на АВР схемах и соответствующего для него управления питания.

РН-101

Модель полностью автономна и применима для однофазной сети. Она должна быть подключена в розетку. Максимальная нагрузка на таком реле составит порядка 3.5 кВт. Помимо прочего также можно регулировать нижнее и верхнее значения напряжения, что будут проходить через реле.

РН-111

Это более распространенная модель реле, используемая для дома и напряжения 220в. Она предсказуемо работает на однофазной сети, монтируется на DIN-рейку, а также отключает подачу энергии при нагрузке выше 3.5 кВт. И здесь есть некое разделение между одной классификацией устройства, потому что дома и условия бывают разными, как и количество потребителей энергии.

3-х фазная схема в нормальном режиме

Однако остается главный вопрос, как же это все взаимосвязано с обрывом нуля и перенапряжением в розетках? Дело в том, что напряжение изначально из трансформаторных будок ТП и КТП, выходит и приходит в щитовую дома по 3-х фазной схеме, а не по однофазной, как мы рисовали выше.

Что она из себя представляет? В общем случае это четыре проводника:

ноль

и три фазы А-В-С

От каждой фазы подключается отдельный потребитель (квартира, дом) или группа потребителей (несколько квартир в подъезде). При этом ноль у всех общий.

Между фазой и нолем будут привычные нам 220V, а между двух фаз – те самые 380V. При нормальных условиях все лампочки и токоприемники работают исправно.

Можно подключать разную нагрузку, разного номинала, это никак не будет вызывать перенапряжение. Ток в данной схеме течет по каждой фазе, проходит через своего потребителя и уходит через ноль.

Источник бесперебойного питания

В ряде случаев, обзаведясь приборами отключения электричества при несоответствии требованиям и параметрам, стоит обдумать и приобретение источника бесперебойного питания, который не позволит отключить важные приборы от работы.

Это прибор, который отличается от названных, хотя в некоторых случаях его путают со стабилизатором напряжения. Если электричество перестает подаваться (в том числе и по причине отключения при срабатывании реле контроля или устройства защитного отключения), или если непогодой оборвутся провода, электричество не поступит в жилище, и ни стабилизатор, ни другие приборы не дадут возможность продолжать пользоваться электричеством. На это способен только ИБП. Он создан для того, чтобы при внезапном отключении тока то или иное устройство могло еще поработать (что даст, например, возможность корректно его выключить или закончить текущий процесс).

Источник бесперебойного питания может обеспечить поступление электричества только на определенное время, на которое он рассчитан. Чем больше времени может обеспечить электричество ИБП, тем мощнее он и тем дороже он стоит. Созданы бесперебойники на основе имеющихся в них аккумуляторов. Они необходимы на производстве, в офисе, где люди работают на компьютерах, дома для возможности выключить компьютер и закончить работу, не потеряв важные данные.

Эти устройства могут объединять в себе стабилизаторы, и помимо основной задачи – обеспечить электричеством при внезапном отключении – отвечают за подачу стабильного напряжения, однако считается, что полноценно заменить стабилизаторы они неспособны.

Принцип работы и функционал

Принцип работы прибора, известного большинству любителей под названием ограничитель напряжения 220V, можно понять после ознакомления с его устройством. В состав входят следующие узлы:

  • электронный модуль контроля, настраиваемый по нижнему и верхнему пределам;
  • формирователь управляющего сигнала;
  • электромагнитное реле, отключающее прибор при превышении уставки.

Когда напряжение в сети достигает одного из предельных уровней, электроника вырабатывает управляющий сигнал, подающий питание на реле контроля. Оно срабатывает и обесточивает линию, защищая подключенные к розеткам бытовые приборы.

Функционал таких изделий в сравнении с тем же стабилизатором существенно расширен:

  • Можно установить два порога срабатывания (верхний и нижний).
  • Приборы имеют светодиодные индикаторы, встроенные в лицевую панель и обеспечивающие контроль наличия напряжения на входе и выходе.
  • Предусмотрен жидкокристаллический дисплей, на котором фиксируются значения основных параметров сетевого питания.

Как защититься от обрыва нуля

Как с этим бороться? Уберечь себя от повышенного напряжения при обрыве ноля, можно несколькими способами.

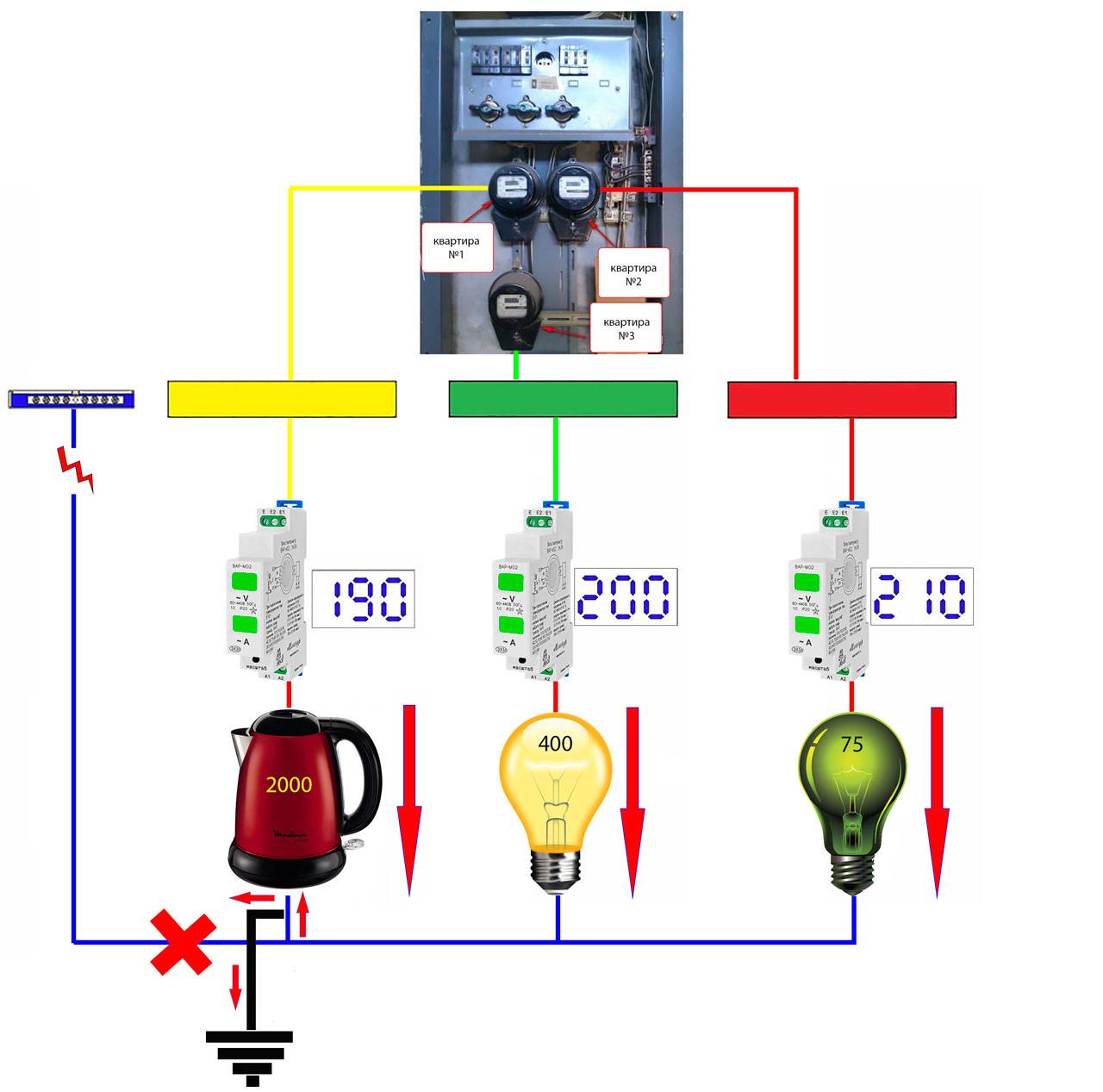

Первый способ – это выполнить надежное повторное заземление нулевого проводника. Забегая наперед скажу – способ этот плохой и вредный.

Данный метод можно использовать в частных домах

Не важно однофазный или трехфазный у вас ввод. Самое главное, сделать качественный заземляющий контур

После этого, соединяете отдельным проводником шинку нулевой жилы с этим контуром. В случае обрыва нулевого провода, электроснабжение ваших бытовых приборов останется в равновесии и никакого большого перекоса не случится.

Ток будет течь от фазы через сопротивление потребителя и уходить через нулевую шинку и его проводник на землю. И так по всем остальным фазам.

Небольшой перекос здесь конечно же будет присутствовать, но его величина будет зависеть от качества вашего контура заземления. Однако этот способ защиты имеет один жирный минус, который перечеркивает все его преимущества.

Безусловно, контур заземления делать нужно, с этим никто не спорит. Вопрос в том, соединять ли его с нулевым проводником.

Ведь если он будет качественным (10 Ом или даже 4 Ом) только у вас одного по всей улице, а обрыв нулевого провода случится не возле вашего дома, а в самом начале ВЛ, то на этот контур тут же “сядут” все ваши соседи.

Фактически весь суммарный ток пойдет через ваш нулевой проводник. Если вы ноль завели через двухполюсный или четырех полюсный автомат, то он скорее всего выбьет от перегрузки. В противном случае ждите пожара и оплавленной проводки.

Поэтому правильно собранный щит (вводной автомат подобранный по нагрузке, заземляющий медный проводник сечением не менее 10мм2) – залог вашей безопасности.

Еще один недостаток такой “контурной защиты” – опасность самому попасть под напряжение. Допустим, несколько лет назад вы сделали отличный контур.

Но по причине наличия солей в почве, он постепенно сгнил, а вы об этом даже и не догадываетесь.

В итоге при очередном обрыве нейтрали, все заземленное электрооборудование у вас дома окажется под напряжением. Никакой земли то уже нет. А потенциал фазы начнет гулять по корпусам приборов.

Пошел открыть холодильник – удар током, зашел в душ – попал под напряжение.

Поэтому надежнее и безопаснее всего применять другой метод.

Классификация и виды

Известные виды РКН различаются по типу используемого в жилище питания, в соответствии с которым они бывают однофазными или трехфазными. Реле напряжения питания 220В устанавливаются в городском жилье, а их трехфазные аналоги используются в офисах или на предприятиях. Нередко они встречаются в частных домах, к которым подведено ответвление от линии 380 Вольт (трехфазное питание).

По способу подключения в обслуживаемую линию известные модели реле контроля сетевого напряжения 220В для дома делятся на следующие виды:

  • переходники, включаемые в обычную розетку;
  • удлинители, имеющие несколько гнезд (от 1-го до 6-ти);
  • приборы, монтируемые в щитке на DIN-рейку.

Первые две позиции представляют собой переходные устройства, обеспечивающие защиту отдельных бытовых потребителей. Этим они принципиально отличаются от РКН, устанавливаемых в распределительном шкафу. К ним могут подключаться целые группы электроприборов.

Дополнительные параметры

Износостойкость электрическая (коммутационная) – число рабочих циклов (включения-отключения; В-О) под номинальной нагрузкой, на которое рассчитано реле. На основании этого показателя оценивают срок службы прибора. Хороший выбор – устройство, выдерживающее до 100 000 рабочих циклов.

Износостойкость механическая – число рабочих циклов без номинальной нагрузки. Этот параметр всегда больше электрической износостойкости.

Порог отключения по напряжению – нижнее и верхнее значение напряжения тока, при выходе за пределы которых реле отключает электрооборудование от питания. Порог отключения задается пользователем. В характеристиках приборов указывается диапазон – 100-290 В. На практике чаще всего реле защищает от перепадов напряжения в пределах 160-260 В.

В реле тока аналогичное значение имеет верхний предел отключения по току, который также может регулироваться пользователем в определенном диапазоне.

Время отключения нагрузки – интервал времени, в течение которого срабатывает реле. Чем ниже этот показатель, тем быстрее прибор отключит питание. В итоге уменьшается риск поломки техники.

Производители приводят время отключения при выходе за верхнюю и нижнюю границу напряжения / тока. Обычно слишком высокое напряжение опаснее, чем очень низкое. В среднем этот параметр составляет 0.02-0.1 с (при повышенном) и 1.2 с (при пониженном).

Время задержки – промежуток времени, по прошествии которого реле включает питание. Этот параметр регулируется пользователем, что позволяет настроить работу устройства под конкретную ситуацию. В разных моделях минимальное время задержки находится в пределах 3-10 с, а максимальное – 360-600 с.

Если колебания в сети связаны с серьезными неполадками, то устанавливают наибольшее время задержки, в противном случае подойдет наименьшее значение. Во многих устройствах эта функция отключается.

Выбор реле напряжения для квартиры

Как правильно выбрать реле напряжения?

Само по себе оно не способно защитить от короткого замыкания.

Например — установлен автомат 25А, реле выбираем 32А. Автомат 16А, тогда реле – 25А. Учтите, что номинальный ток реле – это ток, который проходит через него в нормальном режиме.

Что такое время задержки в реле напряжения и зачем оно нужно? При отключении реле по причине перепада напряжения, его ”мозги” контролируют входное напряжение и при нормализации параметров, реле включается. Однако такие скачки могут быть очень частыми. Кто-то занимается сварочными работами на вашей фазе, где-то ветром схлестывает провода и т.д. Частые включения-отключения электроэнергии крайне отрицательно сказываются на аппаратуре.

Холодильники, кондиционеры, рекомендуется включать с перерывом 5-6 минут – это время необходимое для конденсации и спада давления хладагента. Поэтому в реле вручную можно установить время задержки, через которое происходит его включение. Если у Вас в группе электропроводки нет подключенного холодильного оборудования, можно выставить время до 10 сек. В противном случае от 5 минут и более.

Еще одной головной болью может стать вопрос выставления порога срабатывания реле. С одной стороны, если поставить минимальные значения от номинала, это максимально защитит вашу аппаратуру. Но с другой стороны, приведет к очень частым коммутациям, или постоянным включениям-выключениям напряжения.

Бороться с этим можно, установив несколько реле напряжения, отдельно под каждую группу электро-приемников. Для телевизоров, компьютеров и другой видео и радио аппаратуры рекомендуется установить диапазон 200-230В. Для другой бытовой техники 190-235В. Если имеется нагревательное оборудование – тены, бойлеры и т.д. для них можно увеличить диапазон от 170 до 250В.

Подводя итого можно однозначно сделать вывод, что имея в современном доме большое многообразие электроприборов и аппаратуры без реле напряжения для квартиры просто не обойтись. И главный вопрос должен стоять не в том, устанавливать или нет данную защиту, а в том — на каком производителе остановить свой выбор?

Настройка реле напряжения Зубр R116у

Первоначальные (заводские) настройки пределов срабатывания таковы:

  • Umin=198В
  • Umax=242В

В общем выставлены рекомендуемые пределы + — 10% от считающегося стандарта в 220В. Хотя по новым правилами (ГОСТ 29322-2014) на сегодня стандарт это 230В!

При первом включении и нормальной работе реле — горит зеленый светодиод и на табло отображаются показания напряжения в розетке.

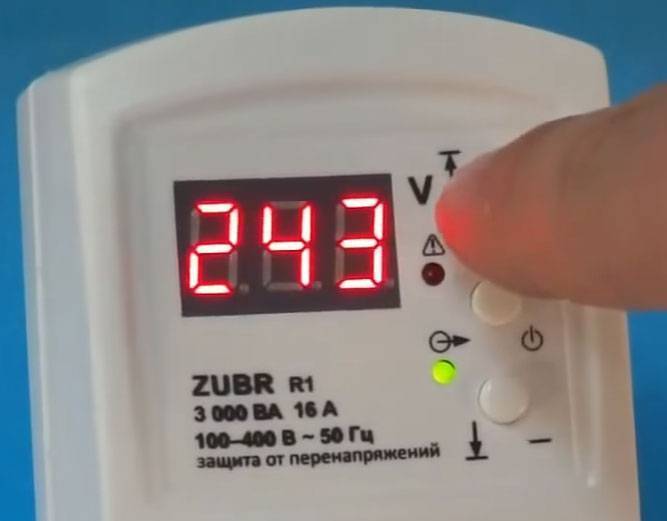

Если вас не устраивают заводские настройки можете выставить свои значения пределов. Нажав на кнопку плюс, устанавливайте верхний порог напряжения, нажав на кнопку минус — нижний.

Быстрое нажатие средней кнопки покажет из-за какого напряжения (повышенного или пониженного) реле отключилось в последний раз.

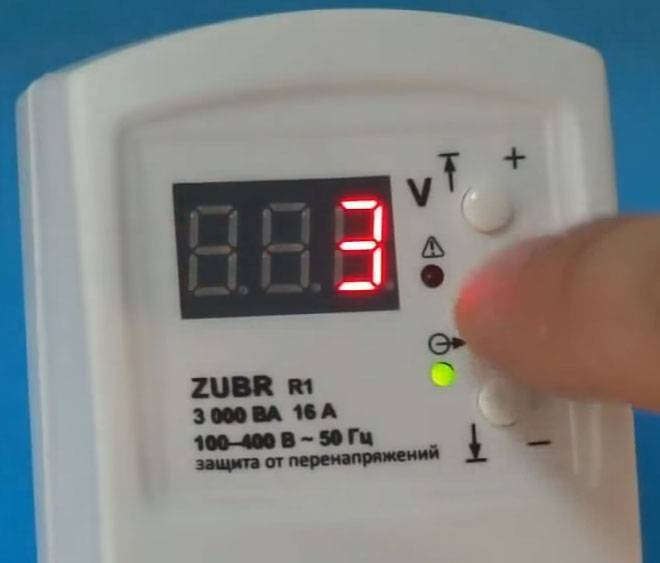

Чтобы установить время АПВ (повторного включения) 2 раза нажмите на среднюю кнопку. После этого кнопочками + и — увеличивайте или уменьшайте время в секундах от 3 до 600.

Реле контроля напряжения Zubr R116y имеет функцию отключения нагрузки без вынимания вилки прибора из розетки. Для этого длительно нажмите на среднюю кнопку (до 6 секунд) появится надпись OFF и реле вместе с нагрузкой выключится. Чтобы ее включить повторите ту же самую процедуру.

Еще одним плюсом реле можно считать возможность подкорректировать показания напряжения, которые отображаются на дисплее. Если вы уверены что ваш вольтметр или мультиметр показывает правильные значения, а реле на несколько вольт «врет», то можно эти значения подогнать под правильные. Нажимаете на среднюю кнопку 9 секунд (пока не появится надпись ПоП), и далее кнопками + и — подгоняете вольтаж под нужный результат.

Когда на экране неожиданно высветилась надпись ПРГ не пугайтесь — это сработала защита от перегрева. Скорее всего в розетке был плохой контакт. Из-за него реле начало греться, а так как в нем стоит защита от перегрева при температуре контактов более 80С, она и сработала, предотвратив пожар. Для дальнейшей работы реле должно остыть до температуры в 60С, и нажав любую из кнопок, оно запустится вновь.

Стоимость реле напряжения Zubr R116y в интернет магазинах начинается от 1400 рублей.

Подводя итог можно сделать вывод, что если вам необходима защита от перенапряжения для какого-нибудь отдельного устройства, реле напряжения в розетку это лучший вариант. Никаких затрат на вызов электрика, никаких переделок с проводкой.

А вот если одновременно нужна защита для нескольких электроприборов (холодильник, телевизор, компьютер, кондиционер), то тут уже нужно смотреть в сторону стандартного реле устанавливаемого в щитке, так как этот вариант обойдется в несколько раз дешевле.

Как собрать щит учета электроэнергии 380в 15квт

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

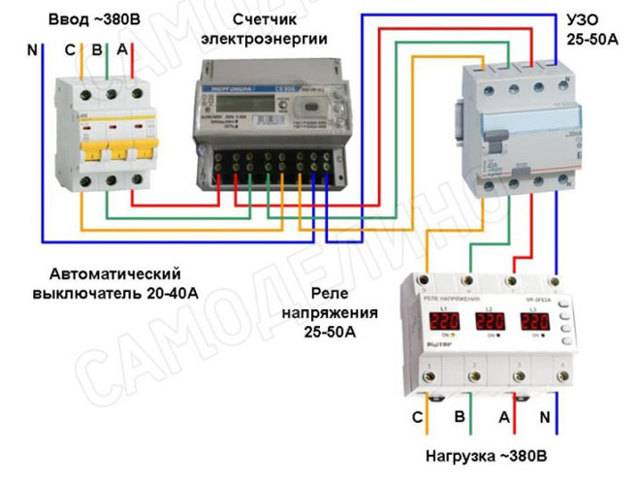

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Реле контроля напряжения

Основной прибор, который отвечает за защиту от высокого напряжения – это реле высокого напряжения, которое действует следующим образом:

  • Предельно допустимое минимальное и максимальное напряжение выставляется заблаговременно.
  • Как только напряжение превышает предел, электричество в квартире отключается.
  • Как только сетевые параметры приходят в норму, электричество снова начинает подаваться.

Подробнее о реле контроля напряжения, о причинах и целесообразности его установки, а также о том, как его установить и настроить, смотрите в видео:

РКН может быть двух типов:

  • Устанавливаемое на уровне всей квартиры (встраивается в щиток).
  • Устанавливаемое для определенной группы приборов (устанавливается в квартире).

Оба варианта доступны по стоимости и просты в установке.

Это устройство может пригодиться:

  • Если сеть стабильна и подобные случаи бывают крайне редко.
  • Если планируется использовать устройство вместе с другими приборами, обеспечивающими стабильное напряжение без отключений.

Ведь правда, мало кому понравится частое отключение электроэнергии дома.

Назначение кнопок и выводов

На передней панели стандартного реле ограничения напряжения имеется 3 контакта. Они предназначены для подключения нулевого и фазных проводников. Если смотреть слева направо, то контакты имеют следующее назначение:

  1. Общий нулевой провод. Этот контакт бывает раздвоен на 2 точки.
  2. Вход питающего напряжения. К нему подключается фаза, идущая от счетчика.
  3. Выход на квартиру. Этот провод отключится при скачке или просадке напряжения.

Выводы 2 и 3 — это нормально разомкнутые силовые контакты. Если напряжение между 1 и 2 находится в пределах нормы, то 2 и 3 замкнуты, и фаза может свободно проходить в сеть квартиры.

Задержка времени включения

Для РН свойственна задержка включения. Если вольтаж провалился ниже допустимой нормы, то устройство выключится и разорвет контакты 2 и 3. Когда напряжение снова входит в норму, реле не включается. Оно выжидает некоторое время. Например, 15 секунд. Это необходимо, чтобы избежать ложных включений РН. Регулятор для настройки этого параметра предусмотрен на передней панели устройства.

На корпусе реле имеются кнопки с дисплеем. Они позволяют настроить диапазон рабочего напряжения и время задержки срабатывания. Подробная информация о настройке прибора содержится в руководстве по эксплуатации.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
