Что делать, если в квартире нет заземления — инструкция по проведению

Настоятельно рекомендуется отключать питание при подключении и отключении интерфейсных кабелей!

Небольшая разность потенциалов, которая практически исчезнет при соединении устройств общими проводами интерфейсов, может пробить входные (и выходные) цепи сигнальных линий, если в момент присоединения разъема контакты общего провода соединятся позже сигнальных.

К помехам, вызванным разностью потенциалов схемных земель (корпусов) устройств, наиболее чувствительны параллельные порты. У последовательных портов зона нечувствительности шире (пороги ±3 В), еще меньшую чувствительность имеют интерфейсы локальных сетей, где обычно имеется гальваническая развязка сигнальных цепей от схемной земли с допустимым напряжением изоляции порядка 100 В.

Проблема заземления устройств, сильно разнесенных территориально, обостряется. Если разводка питания и заземления выполнена двухпроводным кабелем (см. Рис.4) , разность потенциалов, обусловленная падением напряжения на заземляющих проводах, будет особенно ощутимой. В ряде случаев практикуется прокладка отдельного кабеля или шины для цепи заземления. Однако разводка заземления отдельным кабелем не всегда удобна и часто неэффективна с точки зрения защиты от помех, поскольку при этом могут образовываться замкнутые контуры с широким охватываемым пространством — своеобразные антенны. Так что разводку питания устройствам целесообразно выполнять трехпроводным кабелем, один из проводов которого используется для защитного заземления. При этом древовидная схема заземления получается естественным образом. (Рис.6), защитный провод в корневой части этого дерева заземляют или зануляют. Все устройства, электрически соединяемые между собой, желательно питать от одной фазы сети, хотя, с точки зрения энергетиков, это требование часто трудновыполнимо.

Рис.6. Разводка питания и заземления компьютеров от трехфазной сети 380 Вольт.

Дополнительные проблемы при разводке электропитания для компьютеров обусловлены ярко выраженной динамической нелинейностью входной цепи бестрансформаторных блоков питания. Традиционные электросети рассчитаны на более или менее линейную нагрузку, у которой в спектре тока основная мощность приходится на первую гармонику. В трехфазной сети с равномерно распределенной по фазам линейной нагрузкой в идеале через нейтральный провод ток практически не течет, поскольку токи от нагрузок всех трех фаз компенсируют друг друга. Учитывая это свойство, во многих четырехпроводных кабелях сечение проводника для нейтрали существенно меньше, чем сечение фазных проводников. При нелинейной симметричной нагрузке фаз при большом уровне третьей гармоники тока (что характерно для безтрансформаторных блоков питания) взаимной компенсации токов не происходит, и действующее значение тока в нулевом проводе оказывается даже больше, чем в каждом из фазных. Таким образом, при подключении большого числа компьютеров к традиционной 4-проводной трехфазной проводке происходит перегрузка нулевого провода. Эта перегрузка приводит к следствиям разной степени тяжести — от «набегания» помехи переменного тока на нулевом проводе до перегорания нулевого провода, который никогда не защищают от перегрузки — все автоматы защиты ставятся только в фазных проводах. Во избежание перегрузки нулевого провода и в случае питания от трехфазной сети силовую разводку к розеткам от распределительного щита следует опять таки вести трехпроводным кабелем. Перегрузки нулевого провода подводящего силового кабеля можно избежать, установив в распределительном щите развязывающий трехфазный трансформатор 380/220 В. К этому трансформатору входное напряжение подводится по схеме «треугольник», а выходные обмотки соединяют по схеме «звезда».

Пошаговая инструкция внедрения защиты

Для полной информации относительно подключения устройств, обеспечивающих защитную отсечку, рассмотрим пошагово процесс создания коммуникационной схемы с внедрением прибора защиты:

  1. Подвести к электрощиту силовой кабель от централизованного интерфейса ввода энергетики в дом.
  2. Внутри щита смонтировать автоматический выключатель (этот прибор предварительно рассчитывают на отсечку по общей нагрузке сети).
  3. Смонтировать электрический счётчик в удобном месте и соединить выход автомата с входными клеммами счётчика.
  4. Установить внутри щита УЗО и соединить вход прибора (верхние клеммы) с выходными клеммами электросчётчика.
  5. На выходную (фазную) клемму УЗО подключить фазный проводник домашней электропроводки.
  6. На выходной (нулевой) зажим УЗО подключить нулевой проводник домашней электропроводки.
  7. Подключить главный кабель на зажимах автоматического выключателя ввода.

Исполняя отмеченные операции, следует учитывать некоторые нюансы. К примеру, необходимо следовать правилу последовательного включения автоматического выключателя с прибором защитной отсечки.

Если же не предусматривается внедрение в сеть автомата, необходимо обязательно ставить вместо автомата плавкие предохранители.

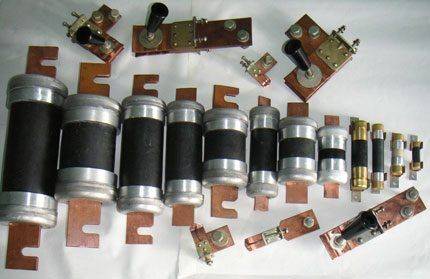

Плавкие вставки, которые могут использоваться для предохранения электрических цепей по токам короткого замыкания. Плавкие элементы иногда могут применяться для защиты, заменяя функции автоматических выключателей

Как правило, значение номинального тока защитного модуля рекомендовано брать несколько большее, чем значение тока автоматического выключателя. В отдельных случаях этот параметр допускается выбирать равным параметрам автомата.

Выполняя работы по включению в состав питающей сети защитного устройства, рекомендуется провести проверку всех доступных цепей на предмет возможных дефектов. После установки прибора обязательно проверить эффективность отсечки. Для этой операции существует специальная тестовая клавиша на передней панели прибора.

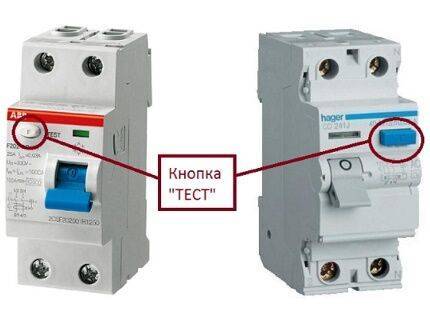

Клавиши тестирования корректного срабатывания защиты. После установки и подключения УЗО следует воспользоваться этими элементами прибора для проверки защитной функции

При монтаже все работы по соединению должны выполняться внимательно.

Подвод сетевых линий следует производить в точном соответствии с обозначениями, присутствующими на корпусе устройства. То есть фаза подключается к «фаза» и, соответственно, ноль подключается к «ноль». От перемены мест «слагаемых» существует высокий риск выхода защитного аппарата из строя.

Как работает заземляющая система

Многие люди, слабо разбирающиеся в электрике, путают понятия, связанные с заземлением. Одни упрощенно представляют его в виде простого металлического штыря, забитого в землю, другие считают его проводом, соединенным с металлическим корпусом щита. Нередко заземление подменяется понятием зануления.

Между тем, все гораздо сложнее, чем это представляется большинству людей. Например, само заземление классифицируется, как рабочее и защитное с собственными функциями.

Рабочее заземление обеспечивает правильное функционирование всей электрической техники. В этом случае заземляется одна или несколько точек, расположенных в токоведущих частях электроустановок. Обеспечивается не безопасность, а нормальная работа установки. Подобным способом с землей преднамеренно соединяются нейтрали генераторов и трансформаторов, разрядники и другие приборы. Сюда же можно отнести и соединения с заземлением молниеотводов, принимающих на себя прямые удары молний и подвергающихся действию индуцированного перенапряжения.

В отличие от рабочего заземления, применяющегося в производственной сфере, для квартир многоэтажных домов предусмотрена схема защитного заземления, предотвращающая поражение током людей, находящихся в помещении.

Основным элементом данных систем считается заземляющий контур. В его конструкцию входят металлические электроды – заземлители, помещенные в землю. Материалом служат трубы, стержни и уголки. Степень эффективности заземления зависит от состава грунта, климатических условий, способностей заземлителей к рассеиванию тока. Все грунты обладают собственной удельной проводимостью, используемой при проектировании системы.

В современных квартирах для внутренней проводки используется трехжильный провод, состоящий из фазы, нуля и заземления. Таким образом, заземляющий провод соединяет приборы и оборудование с контуром. Для его подключения существует заземление розетки в квартире с использованием специального контакта. Точно такой же контакт установлен на вилке подключаемого прибора.

Дополнительная защита обеспечивается устройствами защитного отключения – УЗО и автоматическими выключателями. Они срабатывают, когда фазный и заземляющий провод контактируют между собой, что приводит к возникновению короткого замыкания. Электрическая сеть отключается от питания и никаких негативных последствий не наступает.

Как подключить заземление

Здравствуйте, уважаемые читатели сайта sesaga.ru. В этой статье мы будем с Вами разбираться, как подключить заземление. Эта тема довольно-таки обширная и имеет множество нюансов, и здесь так просто не скажешь — делай так или подключай сюда. Поэтому, чтобы Вы понимали меня, а мне было легче Вам объяснить, будет и теория и практика.

Заземление в нашей современной жизни является неотъемлемой частью. Конечно, можно обойтись и без заземления, ведь, сколько мы жили без него. Но, с появлением современной бытовой техники, заземление является просто обязательным условием для защиты человека от поражения электрическим током.

Общие понятия

Заземление

– преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Заземление предназначено для отвода токов утечки

, возникающих на корпусе электрооборудования при аварийном режиме работы этого оборудования, иобеспечение условий к немедленному отключению напряжения с поврежденного участка сети путем срабатывания устройств защитного и автоматического отключения.

Например: произошел пробой изоляции между фазой и корпусом электрооборудования — на корпусе появился некоторый потенциал фазы.

Если оборудование заземлено, то это напряжение потечет по защитному заземлению, обладающему низким сопротивлением, и даже, если не сработает устройство защитного отключения, то при прикосновении человека к корпусу, ток, который остался на корпусе, будет не опасен для человека. Если же оборудование не заземлено — весь ток потечет через человека.

Совет

Заземление состоит из заземлителя

изаземляющего проводника , соединяющегозаземляющее устройство сзаземляемой частью .

Заземлителем

является металлический стержень, чаще всего стальной, или другой металлический предмет, имеющий контакт с землей непосредственно или через промежуточную проводящую среду.

Заземляющий проводник

– это провод, соединяющий заземляемую часть (корпус оборудования) с заземлителем.

Заземляющее устройство

– это совокупность заземлителя и заземляющих проводников.

Немного теории

Все Вы видели во дворах небольшие кирпичные сооружения, в которые заходят и выходят силовые кабеля — это трансформаторные подстанции

(электроустановки).

Трансформаторные подстанции служат для приема, преобразования и распределения электрической энергии.

Любая подстанция имеет силовой трансформатор, служащий для преобразования напряжения, распределительные устройства и устройства автоматического управления и защиты.

Для питания домашнего однофазного оборудования (телевизор, холодильник, утюг, компьютер и т.д.) используется одна из трех фаз L1

;L2 ;L3 инулевой рабочий проводник «N ».

Что, как и откуда берётся

Известно, что электричество производят электростанции. От них электрический ток напряжением десятки и сотни тысяч вольт идет по трём проводам-фазам к потребителю.

Напряжение столь велико потому, что по законам физики, чем выше напряжение, тем меньше потери при передаче на большие расстояния.

Затем понижающие трансформаторные подстанции преобразуют высокое напряжение в гораздо более низкое (но все равно опасное), и по проводам или подземным кабелям оно придет в наш дом.

Ток должен к электроприбору прийти, сделать полезную работу и уйти. В случае переменного напряжения, используемого в быту, для этого служат фазный (подача) и нулевой провода. Откуда электрический ток приходит, понятно; но куда же уходит электричество? В землю! Немного упрощенно, но по большому счету так и есть. Именно в землю.

Трансформатор подстанции имеет заземление, подключенное к отдельному проводу линии. Это и есть тот самый «ноль» в наших . Особо любознательные могут убедиться в этом, осмотрев обычную трансформаторную подстанцию с воздушными линиями. Вошло 3 провода, вышло 4. На входе – три фазы высокого напряжения, на выходе – три фазы низкого напряжения и нулевой провод.

А теперь перейдем к главному — защите человека.

Видео “Как подключить стиральную машину”

Если вы не хотите платить за столь простую услугу, как подключение стиральной машины, и считаете, что выполните данную задачу в одиночку, не пропустите следующее видео.

Заземление в квартире, и как его не надо делать.

Электричество и электрические приборы имеют большое значение в нашей жизни, мы пользуемся ими ежедневно и неоднократно, десятки и даже сотни раз в день. Мы привыкли делать это, не задумываясь, забывая о том, какую потенциальную опасность они могут нести для человека. Но опасность возможного поражения электрическим током, возникновения пожаров из-за неисправности электрических сетей, проводки или оборудования никто не отменял, поэтому для предотвращения несчастных случаев используют различные средства. Прежде всего, речь идет об устройствах защитного отключения (УЗО) и контуров заземления с подключением к ним всех электроприборов.

Любой, даже слабо разбирающийся в электротехнике человек, знает, что все приборы должны иметь заземление. Однако о том, что это такое, и как осуществляется на практике, известно не каждому.

Заземление в многоквартирном доме обычно уже подведено к распределительному щиту на лестничной площадке, а заземление в квартире устраивается при монтаже электропроводки. При этом третий, заземляющий провод сразу подводится ко всем точкам потребления, то есть розеткам. Розетка с заземлением необходима практически для каждого современного бытового прибора. Заземлить электроприбор – это значит соединить его корпус, то есть нетоковедущую часть, с землей либо с ее эквивалентом. Эта мера необходима для предотвращения поражения человека электрическим током в случае пробоя фазы на корпус.

В старых домах, где разводка осуществлялась по двухпроводной схеме, к приборам подведены только фаза и ноль, заземление в квартире отсутствует. На работоспособность приборов это не влияет, но некоторые устройства оставлять без заземления опасно, особенно те, которые контактируют с водой: посудомоечную машину, стиральную машину, бойлер, холодильник и т. д.

Как же поступить в ситуации, если заземления в щитке нет? К сожалению, доморощенные электрики, наслушавшись советов знакомого «специалиста», без всяких сомнений приступают к устройству заземления различными способами, зачастую небезопасными.

Два способа, как не надо делать заземление в квартире

Самый распространенный ошибочный способ самодельного заземления – заземление на батарею. Привлекательность этого способа понятна, ведь трубы теплоснабжения лежат в земле и теоретически могут служить для отведения заряда. Но на практике труба отопления может в любой момент оказаться незаземленной – к примеру, в момент ремонта или в случае коррозии соединений. Кроме того, в последние годы на отдельных участках теплоцентрали часть металлических труб заменена, а другая – продолжает заменяться пластиковыми, так что на надежный контакт системы отопления с землей надеяться нельзя. Результат такого «заземления» опасен, ведь под напряжением могут оказаться все токопроводящие предметы (даже в соседних квартирах), а это кухонное оборудование, раковины, ванны и т. д. Появляется опасность массового поражения током, возникновения пожара.

Следующая ошибка горе-электриков – соединение заземляющего провода с нулевой шиной в щитке. Делать это категорически запрещено, тем более в тех случаях, когда в доме используется TN-C система (четырехпроводный стояк). Опасность состоит в том, что в один момент на нулевом проводе по ряду причин может оказаться напряжение 220 и даже 380 В. Нужно ли рассказывать о том, что случится, если у вас заземление компьютера или холодильника выведено на ноль?

Не вдаваясь в технические подробности, можно сказать, что единственный вариант, способный защитить от удара электрическим током в случае отсутствия заземления в квартире – установка специальных защитных устройств, называемых УЗО. Если нет возможности провести заземление в квартире не кустарным, а профессиональным, грамотным способом, необходимо воспользоваться этим вариантом.

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

  • заземлителей-штырей,
  • металлических полос, их объединяющих в одну систему;
  • линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов

Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает. Использовать только сварные соединения

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Распространённые ошибки при работе с электросетью

Качество выполненного заземления и полная безопасность использования компьютера или других бытовых устройств в доме будет напрямую зависеть от того, насколько правильно выполнена эта работа. Многие мастера при отсутствии в электрической внутренней разводке РЕ кабеля начинают прокладывать дополнительные силовые линии или же неправильно подключают проложенный ими провод к розетке или компьютеру.

Запрещается заземлять компьютер следующим образом:

  • Провод с заземлением отводится от компьютера не к электрическому щитку, а к радиатору отопления. При первой же существенной нагрузке, например, при проведении сварочных работ, компьютер и другое оборудование, заземлённое этим образом выйдет из строя.
  • А также запрещено подключать провод заземления к трубам газопровода. Подобное приводит к взрыву газоснабжающей системы, а последствия такой аварии будут печальны.
  • Подключение кабеля к молниеотводу. Такое обустройство электросистемы в доме приведет к повреждению компьютера при первой же грозе и поражению дома молнией.
  • Запрещено подключать контур земли к нулевому проводу в простую розетку. Это приведет к тому, что фаза с напряжением 220 Вольт попадёт на корпус компьютера. Это черезвычайно опасно для жизни и здоровья человека.
  • Запрещается подключать кабель к трубам водопровода. В таком случае также увеличивается риск поражения током и коротким замыканием при существенных нагрузках на электросеть в доме.

Более подробно познакомиться с запрещенными способами заземления компьютера можно в правилах устройства электроустановок.

Чтобы обеспечить беспроблемное функционирование ПК и других электроприборов в доме, потребуется создать индивидуальный контур заземления, выполнить который можно даже при минимальных знаниях в области электромонтажа.

Этапы самостоятельного проведения

Последовательность выполнения работ определяется тем, какая схема подключения будет применена. При модернизации старых многоэтажек применяется вариант TN-C-S. Для него алгоритм будет иметь такой вид:

  • отключить все пробки и автоматы, выключить ток в квартире;
  • обеспечить свободный обзор проводки, удалить штукатурку;
  • снять розетки и подсоединить к их контактам провода с зачищенными кончиками;
  • провести соединение розеточных выводов и затем обесточивание всего жилого дома (или стояка);
  • организованное заземление соединить с общим фазовым.

После этого можно включать электроподачу в здании и самой квартире.

Заземление ванны и бытовых электроприборов

Для защиты от поражения электричеством при использовании ванны необходимо прикрепить к ней многожильный провод с сечением 6 мм2, другой конец его подсоединяют к шине заземления домашнего электросчетчика. Для этих целей на ванных последнего поколения имеется контактный разъем в виде отогнутого лепестка.

Чтобы защитить от напряжения чугунную ванну старого типа, на ножке необходимо просверлить отверстие, закрепить болтовым соединением небольшую металлическую пластину (заземляющую перемычку), куда и подсоединить защитный провод.

Акриловая ванна устанавливается в металлический каркас, и в целях электрозащиты заземляющий проводник крепится на этом каркасе. Чтобы обезопасить себя во время водных процедур в ванне с массажным эффектом, ее необходимо подключать к отдельной розетке, расположенной на расстоянии в 0,7 метра от ванны и на высоте 0,5 метра от пола.

Розетка обязательно оборудуется защитным кабелем, который имеет подключение к электрическому щитку через защитную шину. Нелишним будет установить и дополнительное защитное устройство.

Параллельно с ванной в защите от опасной токопроводности нуждаются и бытовые электрические устройства (стиральная машина, водонагреватель, электросушилка, варочная плита, духовой шкаф). Для каждого из этих агрегатов необходимо разместить индивидуальные разъемы с подключением к защитной шине электросчетчика.

При эксплуатации бытовых устройств нужно всегда следить за состоянием их электропровода. Защитой от вероятного удара током служат и устройства ЗО, размещенные в корпусе электросчетчика жилища.

Как сделать заземление в квартире правильно и избежать трагедии, расскажем далее.

Советы и рекомендации

  • электрики рекомендуют заземлять все имеющиеся в квартире бытовые приборы и розетки;
  • нельзя заземлять электроприборы по цепочке друг через друга. Это может вызвать электромагнитную несовместимость и несрабатывание заземляющего контура;
  • следует использовать специальные клеммы, скрутки на месте стыков недопустимы;
  • к каждой клемме шины PE допустимо подключать только один провод.

Заземление сделает безопасным процесс использования электрических приборов в квартире. Существует несколько систем подключения, самая распространенная – TN-C, она не имеет отдельного заземляющего проводника и является устаревшей. Чтобы обезопасить человека от поражения током, можно установить УЗО и собрать собственный защитный контур. Если соблюдать технику безопасности и нормы ПУЭ, это не вызовет больших трудностей.

Пример необходимости заземления


Заземление ванны в квартире

Заземлять электропроводку необходимо, чтобы предотвратить удар емкостным током, возникающим в результате утечки напряжения по ответвлению LC-фильтра, середина которого подключается к корпусу прибора. Такие фильтрующие устройства используются, например, в некоторых моделях стиральных машин. При подключении стиралки в незаземленное гнездо разность потенциалов между поверхностью прибора и находящимся по соседству человеком будет равна входному напряжению, деленному на 2. Описанный случай чреват также возможностью ложного срабатывания УЗО.


Если взяться одной рукой за ноль, а другой – за фазу, тело станет проводником между разными потенциалами

Еще один пример – предотвращение последствий электромагнитной несовместимости подключенных в сеть приборов. При обрыве нулевого рабочего кабеля в таком случае выходят из строя все приборы, подключенные в сеть

Также заземление важно для защиты электронно-вычислительных приборов от электрического разряда, исходящего от человеческого тела. Он обладает малой мощностью, но ее иногда хватает, чтобы устройство вышло из строя или начало зависать

Заземляющая система уравнивает потенциалы, предотвращая тем самым ситуацию, когда при одновременном касании отопительной трубы и рабочей панели компьютера последний начинает сбоить из-за поступления электроразряда.
