Обзор пластиковых колодцев для питьевой воды

Где используют пластиковые колодцы


Пластиковые колодцы используют в системах водоснабжения, водоотведения, дренажа

Конструктивно подобное сооружение представляет собой трубу сечением от 31 до 100 см. Её наружные стенки могут быть гладкими или гофрированными. Последний вариант особенно удобен, так как гофра выполняет роль ребер жесткости в подвижных грунтах.

Чаще полимерные колодцы используют в таких случаях:

  • обустройство систем водоснабжения;
  • монтаж водоотведения с участка;
  • канализационные отсеки септика;
  • монтаж накопительных резервуаров для сбора воды на полив;
  • дополнительная герметизация уже имеющегося источника с шахтой из бетонных колец (здесь трубу нужного диаметра просто вставляют внутрь уже обустроенного колодца).

2 Этапы монтажа колодца

Обустройство пластиковых колодцев выполняется в четыре этапа:

  • Предварительное планирование;
  • Расчет количества необходимых материалов и их закупка. Может потребоваться лестница для колодца;
  • Монтаж колодца: рытье шахты и вставка трубы, установка донного фильтра;
  • Подсоединение колодца к системе домашнего водопровода;

Рассмотрим детальнее каждый из них.

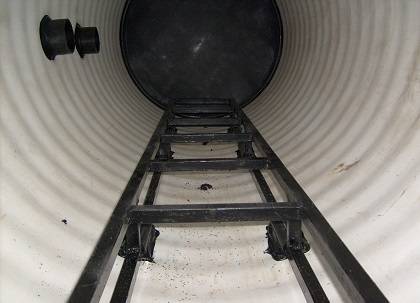

Лестница в пластиковый колодец

Планирование работ — перед созданием колодца необходимо выполнить предварительную геологическую разведку. Она необходима для того, чтобы точно знать, в каком месте вашего участка водоносный шар грунта максимально приближен к поверхности.

Это позволит существенно уменьшить финансовые и трудовые затраты, так как придется копать шахту наименьшей возможной глубины. Расценки на геологическую разведку для поиска воды начинаются от 70 долларов.

Установка колодца должна выполняться на достаточном расстоянии от больших деревьев, так как их корневая система может стать не только причиной трудностей при монтаже, но и в дальнейшем повредить стенки пластиковой трубы.

Расчет и закупка материалов. Все расчеты производятся исходя из необходимой глубины колодца, которую показала геологическая разведка. Учитывайте, что верхняя точка трубы должна возвышаться над землей на 50 сантиметров, это необходимо для защиты колодца от попадания дождевой и талой воды.

Производство пластиковых колодцев, в основном, выполняется с использованием сборных труб диаметром от 60 до 200 см., при этом, длина одной секции кольца должна составлять 100-200 см.

Если говорить об оптимальном диаметре, то учитывая, что вам придется выполнять периодическую чистку колодца от загрязнений, которая требует нахождения человека внутри колонны, следует брать трубы диаметром 100-150 см.

Обустройство донного фильтра, необходимого для более чистой воды, требует закупки следующих материалов: мелкий щебень, речная галька, геотекстиль.

Собранный пластиковый колодец

Поскольку пластик обладает небольшим весом, опустить трубу в шахту можно собственноручно, без использования какого-либо оборудования. Этапы работы следующие:

  1. Копается шахта необходимой глубины. Учитывайте, что её диаметр должен превышать диаметр трубы на 15-20 см;
  2. На дно ямы укладывается геотекстиль, который утрамбовывается, и для фиксации засыпается щебнем.
  3. Собирается колодезная труба из отдельных пластиковых колец. Все резьбовые соединения обрабатываются герметиком.
  4. Выполняется вставка трубы в шахту.
  5. Труба выравнивается, после чего свободное пространство между внешними стенками колонны и слоем грунта заполняется мелким гравием.
  6. Создается донный фильтр из гравия и речной гальки.

После этого выполняется установка пластикового люка на горловину трубы.

Подключение колодца к водопроводу. Подача воды из колодца может осуществляться прямо в дом, это может быть реализовано при использовании глубинного, либо центробежного насоса. В основном вода с колодца подается в специальный накопительный бак, на который устанавливается водопроводный кран, и шланги для подачи воды к бытовым устройствам.

  • Глубинный насос. К такому устройству подключается шланг, который выводится в дом, а сам насос на тросе опускается на дно колодца. Хорошие глубинные насосы укомплектовываются системой дистанционного управления, что позволяет управлять ним, находясь в доме.
  • Центробежные насосы устанавливаются в подвале дома, при этом к ним от колодца подводится водопроводный шланг большого диаметра, через который осуществляется забор воды.

Общие сведения об изделиях

Современные колодцы из пластика не зря снабжены особыми гофрами, ведь именно такое устройство дает возможность без повреждений переносить всевозможные нагрузки от земляного покрова. Такая конструкция для забора воды может быть сборной или бесшовной. Для фильтрации обычно используется полотно геотекстиля, которое оборачивается в два слоя.

Достоинства продукции

Самым важным преимуществом подобных изделий является герметичность, особенно если используется бесшовный пластиковый колодец. Однако при помощи уникальной технологии стыковки отдельных элементов удается добиться хороших результатов и для сборных конструкций.

Все фрагменты соединяются с применением резиновых уплотнителей, рассчитанных на длительный срок службы.

Необычный колодец из пластиковых бутылок со вставкой внутри.

  • Возможность осуществления работ своими руками позволяет экономить на установке системы.
  • Устойчивость к всплытию достигается благодаря гофрированной структуре, поэтому нет необходимости в дополнительном креплении.
  • Небольшой вес продукции предоставляет возможность обходится без использования тяжелой техники и специального транспорта.
  • Хорошие прочностные характеристики обеспечиваются благодаря отличной стойкости основного материала к воздействиям внешней среды.
  • Применение в широком температурном диапазоне (от -70 до +50 градусов) разрешает эксплуатацию практически во всех климатических зонах.
  • Невысокая цена делает продукцию максимально доступной.

Условия применения

Устанавливается пластиковый колодец для питьевой воды только в районах с подходящими климатическими и природными данными. При этом максимальное заглубление нижней части рекомендуется осуществлять до шести метров.

Обратная засыпка выполняется мелким гравием или песком.

  • Сейсмическая активность в регионе не должна превышать 7 баллов по шкале Рихтера.
  • Не допускается использование при температурах воздуха в зимний период ниже -50 градусов.
  • Возможна инсталляция на сухие и мокрые грунты, но они должны соответствовать нормативным характеристикам.

Бесшовная труба больших размеров, изготовленная из пластика.

Полезные рекомендации

Пластиковые колодцы отличаются небольшим весом, что дает возможность проводить установку без специального грузоподъемного оборудования. Существует два способа монтажа шахты в зависимости от типа грунта.

Открытый способ установки подразумевает выкапывание шахты большого диаметра. На дно насыпают слой мелкой щебенки, предварительно утрамбовав его слоем геотекстиля. Сборка шахты осуществляется с помощью наборных колец, резьбу которых следует предварительно смазать водостойким полиуретановым герметиком. После того как труба будет опущена в грунт, ее тщательно выравнивают по отвесу. Промежуток от стены ямы до шахты заполняют мелким гравием. На дне трубы монтируют донные фильтра или оборачивают колону геотекстилем, используя проволоку с полимерной изоляцией. Перед этим в трубе проводят множество отверстий диаметром 6–7 мм. Верх шахты утепляют пенопластом или любым другим теплоизоляционным материалом.

Время от времени пластиковые колодцы нуждаются в ремонте и чистке. Процедуру реконструкции старой шахты проводят следующим образом:

  • откачивают воду из бака;
  • демонтируют арматуру;
  • заново укрепляют дно;
  • монтируют колодезную колонну;
  • заполняют пространство между двумя колоннами гравием и песком;
  • обустраивают новый донный фильтр;
  • осуществляют прокачку воды погружным насосом.

О том, как правильно выбрать пластиковые колодцы, смотрите в следующем видео.

Выбор подходящего места

Правильное место является основным показателем долговечности колодца и наличия в нём воды соответствующего качества. Для выбора места, в современном строительстве, применяется метод разведочного бурения. Преимущества данного метода в 100 % определении водяного слоя. К недостаткам можно отнести высокую ценовую политику данного процесса.

Где не следует устанавливать питьевой колодец:

  • Поблизости выгребных ям, септиков, хозяйственных помещений. Отходы могут просачиваться в грунт, а впоследствии и в воду.
  • На склоне реки или в овраге. Вертикальное направление колодца снизит дебит воды.
  • Менее чем 5 м от дома или любых хозяйственных построек. Колодец, расположенный в такой близости от дома, станет причиной постепенного вымывания грунта из-под фундамента. Это грозит скорой просадкой несущей стены.

Также не следует строить источник воды рядом с водоёмами. Это может привести к загрязнению колодца и нанесению ущерба здоровью пользователя.

Самостоятельная установка

При желании можно соорудить самостоятельно колодец из пластиковых колец или бесшовной трубы. В первом случае конструкция собирается из отдельных фрагментов, которые имеют герметизирующую прокладку из качественной резины. Другой же вариант заключается в том, что используется цельная труба.

Применяемые инструменты и материалы

  • Для подготовки котлована понадобится обычная лопата.
  • С помощью дрели будут проделываться отверстия для проникновения воды.
  • Геотекстиль используется в качестве фильтрующего элемента.
  • Пластиковая труба является основой колодца.
  • Проволока в оболочке нужна для крепления полотна.

Так выглядит геотекстиль.

Проведение основных работ

Данная инструкция рассматривает инсталляцию цельной трубы, но пластиковый сборный колодец устанавливается по тому же принципу, с той лишь разницей, что в ходе работ осуществляется соединение отдельных компонентов в единый комплекс. Совмещение составных частей производится посредством удобных замков.

Что касается герметичности, то она достигается благодаря резиновому уплотнителю.

Используемые элементы для устройства источника.

  1. На начальном этапе подготавливается двухслойная труба из полимера диаметром от 40 до 60 сантиметров. Данное изделие должно быть предназначено для применения в грунтах.
  2. Далее одним из многочисленных способов находится водоносный слой. Для этого можно воспользоваться методом биолокации, народными приметами или произвести разведочное бурение.
  3. После определения места залегания воды роется котлован больше диаметра трубы, чтобы не возникло проблем при установке. Копать яму желательно непрерывно, тогда удастся предотвратить залипание колонны.
  4. Когда появится песок, необходимо сделать округлое отверстие, в которое поместится подобная основа. Копание продолжается до тех пор, пока в глубине не забьет ключ.
  5. Теперь готовится пластиковая вставка в колодец должным образом. С нижней стороны примерно на 50 см по высоте делается перфорация между ребрами. Для этого используется сверло толщиной 7 мм.
  6. Отверстие трубы и перфорированная часть закрываются геотекстилем в два слоя. Крепление полотна осуществляется специальной проволокой, которая имеет защитную оболочку.
  7. Основа переносится к месту инсталляции, после чего аккуратно спускается вниз. После инсталляции по котлован вокруг трубы засыпается песком. Верхняя часть дополнительно утепляется.
  8. Внутрь опускается погружной насос, с помощью которого выполняется прокачка воды. Данное действие осуществляется до поступления прозрачной воды. В просвет конструкции укладывается слой кварцевого песка для лучшей очистки.

Схема инсталляции колодезного насоса погружного типа.

Виды пластика

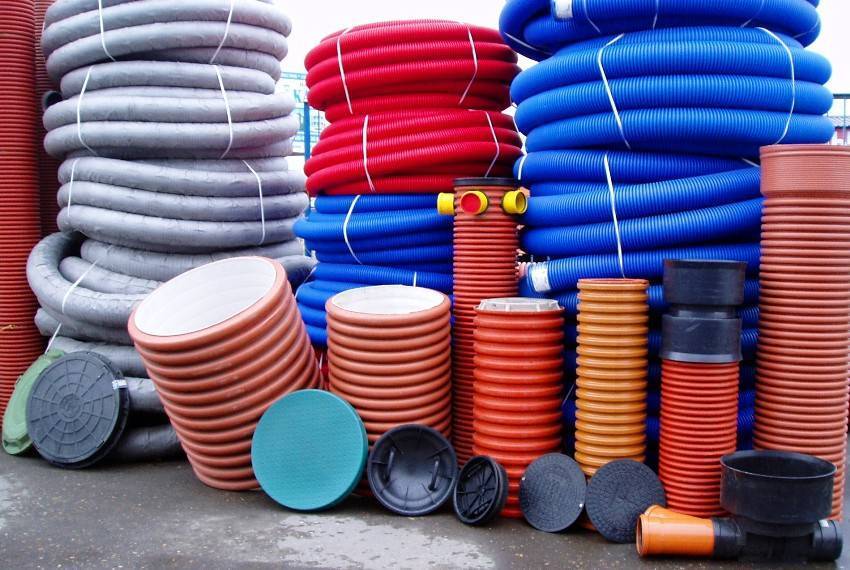

Гофрированные трубы для колодца выполняются из разных материалов. В их основу обычно закладываются природные или синтетические соединения. Они подвергаются высокому нагреву. В результате материалы становятся жидкими. После остывания они приобретают окончательную форму. Полезные свойства разных материалов обуславливаются особенностями технологии их изготовления. Их отливают при разных температурных режимах и условиях внешней среды.

Среди большинства используемых материалов следует выделить:

  • Поливинилхлорид. Он является термопластичным полимером, который отличается высокой устойчивостью воздействию химических веществ. Материал трудно воспламеняется на открытом пространстве. Однако нередко из ПВХ изготавливаются пластиковые водомерные колодцы, требующие повышенной защиты от окружающих воздействий.
  • Полиэтилен. Он представляет собой популярный полимер этилена. Изделия из него имеют высокую плотность. Материал не подвержен воздействию агрессивных сред, он не способен вступать в реакцию с различными щелочами и солями.
  • Полипропилен. Этот материал образуется способом полимеризации пропилена в присутствии катализаторов. Такой материал обладает высокими температурными характеристиками плавления, в сравнении с полиэтиленом. Все изделия, которые из него выполняются, могут выдерживать кипячение и стерилизацию паром.

Такие материалы повсеместно применяются при создании пластиковых колодцев. Большое количество полезных свойств таких материалов обеспечивает их популярность. Именно поэтому пластик используется все чаще. Его применяют не только для устройства колодцев для воды, но и канализационных коммуникаций. Для водоснабжения пластиковые изделия подходят идеально.

Для чего нужны пластиковые кольца для колодца

Пластмассовые кольца являются сборочными единицами объемных колодезных конструкций. Появление пластиковых деталей в схеме строительства инженерных сетей позволило в 2 раза сократить себестоимость монтажных работ. При этом открылась возможность конструирования линий водоснабжения и канализации, эксплуатируемых в сложных геологических и климатических условиях.

Одной из причин замены бетонных колец на пластиковые явилась вероятность сдвига ж/б элементов при их эксплуатации в водонасыщенных грунтах с высоким уровнем промерзания почвы.

Смещение шахты приводило к попаданию загрязненных подземных вод внутрь колодца. В результате установленное в емкости оборудование часто выходило из строя. Применение пластмассовых деталей для сборки конструкций помогло решить эту проблему.

Большой выбор полимерных фасонных частей и эффективные способы соединения секций позволяют быстро монтировать герметичные резервуары и подключать к ним магистрали любой сложности.

Пластиковые кольца применяются для устройства инспекционных колодцев следующего назначения:

  • хозяйственно-бытовая канализация (лотковые, перепадные);
  • дренажные системы (фильтрация стоков);
  • наружные водопроводные сети (смотровые камеры).

Устройство и монтаж

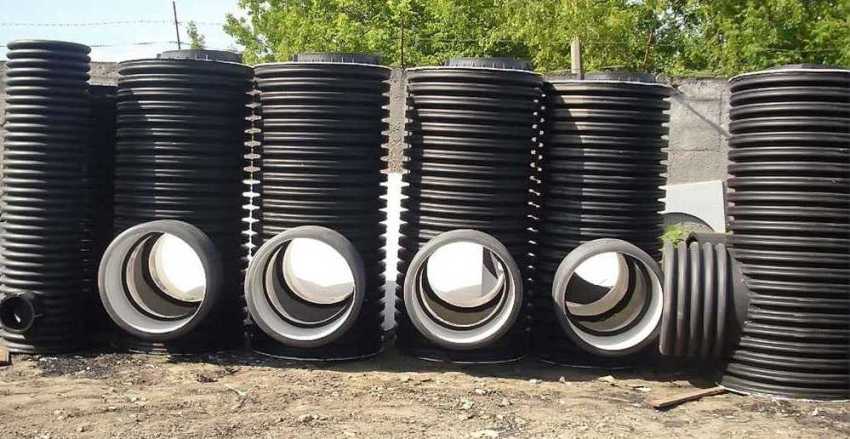

Колодцы изготавливают цельными (неразъемными) или собирают из отдельных секций. Тип и габариты резервуара определяются предназначением трубопровода, высотой емкости, ее диаметром и местными геологическими условиями.

Кольца легки в монтаже.

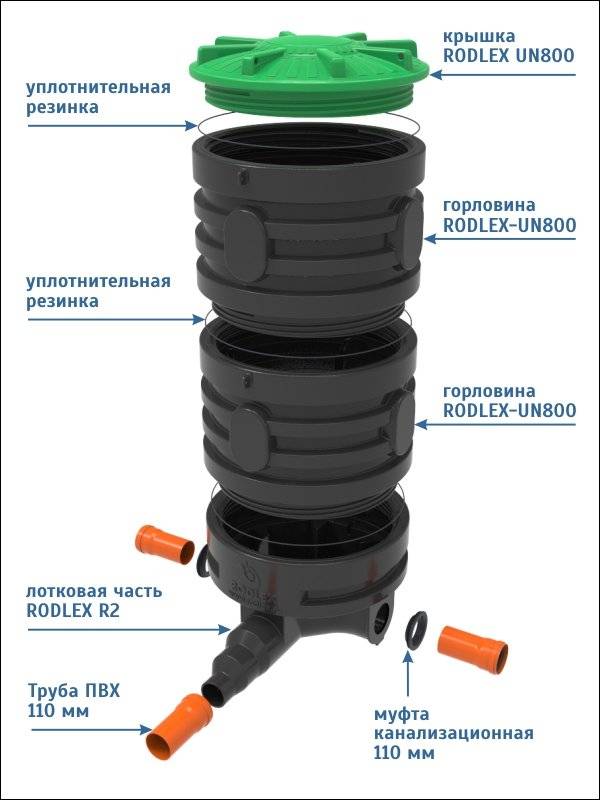

Конструкция смотровой камеры состоит из следующих элементов:

  • чугунный или полимерный люк;
  • телескопический удлинитель;
  • конусная горловина;
  • доборная секция высотой 500 мм (по проекту);
  • шахта (1000 мм);
  • кинета (нижняя часть камеры).

Герметизация стыковочных швов выполняется с помощью специальных уплотнительных колец из эластомера. Установка пластмассовых деталей не требует присутствия грузоподъемной техники и занимает немного времени.

Требования:

  • Ширина котлована для установки емкости должна быть на 0,7 м больше диаметра камеры.
  • Толщина песчаной подготовки должна быть 150-200 мм с коэффициентом уплотнения не менее 95%.
  • В случае высокого уровня подземных вод подстилающий слой необходимо отделить синтетической тканью.
  • Для устройства ж/б плиты основания рекомендуется применять бетон марки М150-М200.
  • Грунт для засыпки пазух котлована нужно укладывать слоями по 0,25-0,35 м.
  • Пространство между ребрами колодца необходимо заполнять глинистым грунтом под углом 45° к вертикальной оси резервуара.

Порядок монтажа:

  • Основание котлована уплотняется цементно-песчаной смесью.
  • Затем на дно устанавливаются кинеты с лотком (для канализации) или плоские (для подключения водопроводных труб0.
  • К днищу через резиновый уплотнитель стыкуется секция шахты.
  • Следующая деталь – это горловина, которая может укомплектовываться доборным элементом и телескопическим удлинителем для регулирования высоты колодца.
  • После подсоединения напорных магистралей к днищу камеры пазухи котлована засыпаются грунтом с послойной трамбовкой.
  • Горловину резервуара закрывают люком.

Подсоединение водопроводных труб к корпусу нижнего кольца-кинеты осуществляется с помощью муфт произвольной врезки «in-situ». Приспособления состоят из пластмассового корпуса и уплотнительной резиновой манжеты.

Последовательность подключения:

  • в стенке шахты прорезаются отверстия Ø 100-200 мм;
  • в них устанавливают кольцевые прокладки;
  • внутрь манжеты вставляются трубы напорной магистрали.

Высота установки стыковочных муфт зависит от глубины размещения подключаемых водоводов. Количество соединительных узлов не ограничено.

Виды пластиковых колодцев

Все полимерные ёмкости для устройства шахты источника делят на виды по типу материала изготовления:

  • Полиэтилен. Готовые конструкции имеют высокий уровень плотности. Применение полиэтиленовых водопроводных колодцев особенно актуально там, где есть риск контакта шахты источника с агрессивными средами. Но снаружи их желательно укреплять гофрой, поскольку полимер имеет высокую гибкость и может поддаваться статическому или динамическому воздействию грунта.
  • Поливинилхлорид. Прочный материал, но негативно реагирующий на минусовые температуры. При их объединении со статическим давлением на колодец со стороны грунта изделие может лопнуть. ПВХ инертен к агрессивным средам.
  • Полипропилен. Наиболее прочный, эластичный материал для изготовления колодцев на воду. Полимер не боится температурных перепадов.

По типу конструкции все пластиковые тубообразные конструкции делят на цельные и сборные.

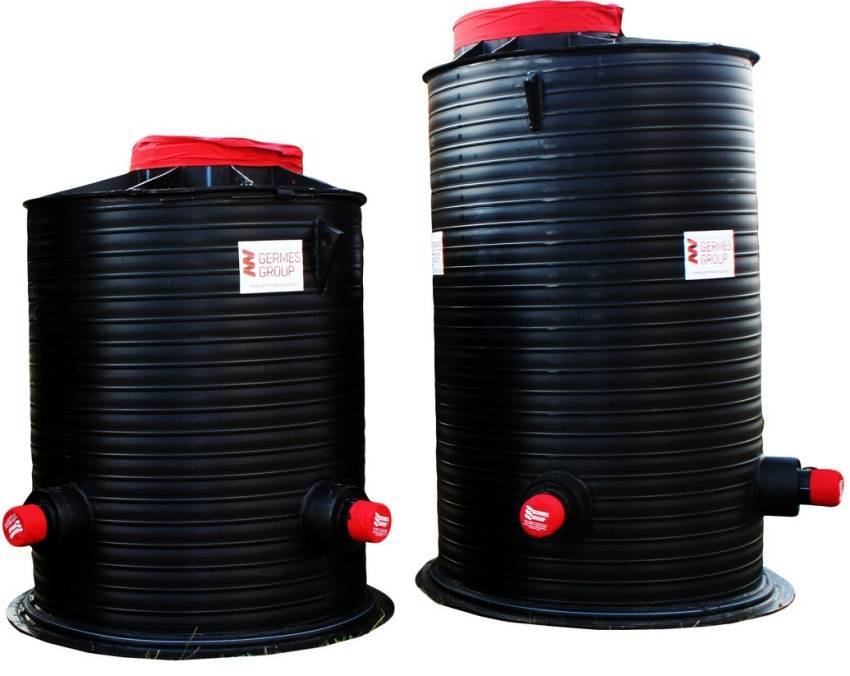

Неразъемные колодцы – это бесшовные трубы нужного диаметра или сварные. При необходимости их снабжают донным элементом для фильтрования поступающей жидкости, лотком, горловиной. Для бесшовных изделий характерны такие параметры:

  • толщина стенки — 6-12 мм;
  • высота — 1-4,5 м;
  • сечение — от 95 см.

Как выбрать тип колодца, определить место и глубину залегания вод?

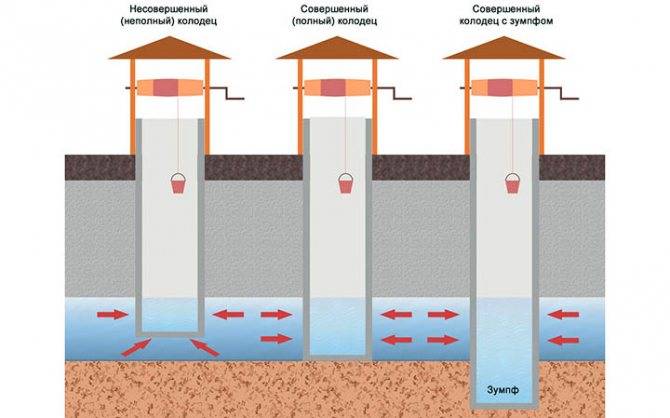

Колодцы для участков бывают двух типов: шахтные и трубчатые.

Трубчатые колодцы сегодня уже почти не строят из-за сложностей с обустройством и эксплуатацией. Они представляют собой приемную камеру с насосом, под которой в почву уходит труба с фильтром на конце. Монтаж этого типа колодца трудоемок из-за того, что нужно забивной трубой достичь водоносного слоя, чтобы появилась возможность откачивать воду.

Шахтные колодцы более популярны у населения. Они состоят из нескольких частей:

  • надземной части или оголовка, где забирают воду;
  • ствола, уходящего вниз к водосборному горизонту;
  • и, непосредственно на самой глубине, помещают насос, выкачивающий воду, которая поступает в колодец через несколько фильтрующих слоев песка и щебенки.

Исторически ствол шахтного колодца собирали из обычных бревен, но, разумеется, это недолговечный материал для сырой земли. Поэтому на смену дереву пришли железобетонные кольца, из которых составляют шахту. Бетонные кольца прочные, гигиеничные и не протекают.

Чаще всего шахту набирают из бетонных колец, выпускаемых под маркой КС-10-9, что расшифровывается, как внутренний диаметр – 1 метр и высота кольца – 90 см. У этой модели кольца присутствует замок, благодаря чему ствол шахты получается ровным и не смещается зимой под давлением замерзшего грунта.

Как узнать глубину будущего колодца?

Размер колодца влияет на его окончательную стоимость. Приблизительную смету легко посчитать, если изучить уже построенные колодцы на соседних участках. Точно также информацию о глубине залегания водоносного слоя расскажут ближайшие водоемы. Достаточно посчитать разницу в высотах между ближайшим водоемом и местом, где будет располагаться ваш колодец.

Как правило, вода из реки проникает в почву окружающей местности и создает грунтовые воды на том же уровне, где будет располагаться нижняя точка у колодца. Точные сведения о наличии воды дадут и колодцы, расположенные неподалеку от вашего участка, если их глубина не превышает 20 метров.

Бывают земельные участки, вокруг которых нет ни одного водоема или колодца. Здесь используют другой подход – производят разведку бурением. Если не предусмотреть подобные работы и сразу начать капитальное строительство, то впоследствии может оказаться так, что на участке вообще нет воды, хотя заказчик уже потратил средства на бурильную установку.

Разведочное бурение с большей вероятностью расскажет о наличии воды. При обилии рыхлых грунтов на участке, включая суглинок, глину и песок, — для разведки берут обычный ручной бур или небольшую установку. Для исследования скальных массивов и почвы с камнями обязательно нужна профессиональная бурильная машина. Разумеется, габариты подобной техники потребуют свободного проезда на участок.

Как подобрать идеальное место для колодца?

Выяснив глубину залегания воды, начинают выбирать место для будущего колодца. Согласно санитарно-гигиеническим нормам колодец располагают как можно дальше от компостных ям, мест со сточными водами и любыми объектами, способными загрязнить питьевую воду.

Некоторые заказчики наивно полагают, что сейчас для обнаружения воды все еще используют методы лозоходства или биолокации. На самом деле это не так. Примитивные способы, хоть и дают результат, но чаще всего для воды, расположенной близко к поверхности и не являющейся образцом чистоты. Самые чистые водоносные пласты располагаются глубже, и обнаружить их можно только с помощью разведочного бурения. К тому же глубокий водоносный слой всегда дает больше чистой и безопасной для здоровья жидкости.

Размеры и цены пластиковых колец для канализации

Цены пластиковых колец для колодца зависят чаще всего от размеров и качества используемого полимера. Определенное влияние на стоимость имеют также производитель и место изготовления. Самыми доступными являются кольца полиэтиленовые. Более  дорогими будут конструкции из поливинилхлорида.

Лидер продаж – кольца из полипропилена. Они имеют умеренную цену и высокие технические показатели. Применяются для обустройства практически всех видов колодцев.

Замковые модели пластиковых колец стоят дороже обычных

Ниже приведены таблицы цен канализационных колец из двух видов полимеров.

Цена колец для колодца из полиэтилена с толщиной стенки 8 мм:

Диаметр, ммВысота, ммЦена руб.
950150021000
200025300
250029400
300038600
1450150034300
200040400
250046200
300052300
1900150047670
250063750
200064300
300071500

Цена колодезных колец из полипропилена с толщиной стенки 8 мм:

Диаметр, ммВысота, ммЦена руб.
950150025117
200030000
300033000
250035000
1450150040750
200047600
250054300
300061200
1900200055500
150055700
250074200
300082700

Полезный совет! Цена колец на колодец составляет основную часть затратной суммы, но при планировании материальных вложений заранее стоит учитывать и стоимость люков, горловины, тройников, конусов и других специфических элементов пластиковых колодцев. В итоге их сумма может оказаться немалой.

Важно учитывать затраты не только на колодезные кольца, но и на люки и другие расходные материалы

Одной из самых востребованных считается продукция отечественной компании «Экосистема». Производитель реализует пластиковые кольца по следующему принципу: внешний диаметр – 950 мм, внутренний – 900 мм, высота – 1500 мм, цена – 9 тыс. руб.; внешний диаметр – 600 мм, внутренний – 650 мм, высота – 1500 мм, цена – 8 тыс. руб.

Еще одной ведущей компанией в сфере производства пластиковых систем водоснабжения, водоотведения и коммуникаций является Rodlex. Она сбывает пластиковые кольца по такой цене: высота 500 мм – 4320 руб.; высота 1000 мм – 8640 руб.; высота 1500 мм – 12900 руб.; высота 3000 мм – 25900 руб. За лоток нужно доплатить 3-4 тысячи.

Выпускает сборные полиэтиленовые колодцы и столичный завод FDplast. Он предлагает конструкции, которые состоят из лотка, шахты, горловины, телескопической трубы и компактного люка. Продукция завода конкурентоспособна. Цены среднестатистические, гарантированный срок годности изделий – 50 лет, переносимая температура – от -60 до 70 градусов. Герметичность достигается с помощью адаптеров и уплотнительных колец.

Востребованой компанией в сфере производства пластиковых систем водоотведения и коммуникаций является «Экосистем»

Средняя цена пластиковых труб большого диаметра  отечественных производителей – 9 тысяч рублей (стандартная полутораметровая модель). Конструкции с лотком стоят на 3-4 тысячи дороже. Обычная шахта с дном обойдется в 12-13 тысяч. Крышки и другие элементы системы приобретаются отдельно и не входят в стандартную комплектацию. Их стоимость зависит от формы и материала. Средняя цена на круглые и квадратные крышки – 2-3 тысячи рублей.

Среди иностранных производителей популярностью пользуется компания Wavin. Она выпускает смотровые и ливневые виды сборных систем из пластика. Вся продукция компании Wavin отличается высокими эксплуатационными характеристиками и хорошей устойчивостью к механическим повреждениям. Цены на продукцию этой компании отличаются от отечественных на 3-7%. Отдельные позиции стоят дороже, но есть немалое количество изделий, имеющих более низкую стоимость. Подробную информацию можно найти на сайте компании.
