Подключение стабилизатора напряжения в частном доме

Схема подключения трехфазного стабилизатора напряжения

Для трехфазной сети нужно использовать трехфазный стабилизатор, но как правило для стабилизации используют три однофазных стабилизатора, соединенные по схеме»Звезда».

Схема подключения трехфазного стабилизатора напряжения на основе трех однофазных выглядит так:

Схема подключения стабилизаторов для трехфазной сети

По схеме опять же видно, что стабилизируется отдельно каждая фаза, каждый стабилизатор включается в разрыв.

В разных моделях может быть требование по раздельному подключению нуля, в случае если схема включения — с разрывом нуля.

В случае, если к качеству трехфазного напряжения предъявляются особые требования, обычно схему подключения дополнительно совершенствуют. Например, дополняют трехфазным байпасом, или схемой, которая отключит все три фазы в случае пропадания или выхода за пределы одной из них.

ЭЛЕКТРОННЫЙ СТАБИЛИЗАТОР

Электронными принято называть такие приборы стабилизации, в электрической схеме которых, функции переключения отпаек регулировочной обмотки автотрансформатора выполняют не контакты электромагнитных реле, а электронные ключи, построенные на симисторах или тиристорах.

Ниже представлена структурная схема симисторного стабилизатора напряжения, в котором переключение секций обмоток осуществляется ключами на симисторах.

На схеме изображён электронный стабилизатор напряжения, имеющий семь ступеней регулирования, то есть, регулировочная обмотка имеет семь выводов, к каждому из которых подключен симисторный ключ. Симистор, или симметричный тиристор представляет собой электронный полупроводниковый прибор, обладающий управляемой проводимостью в двух направлениях.

Открытие ключа происходи при подаче отпирающего потенциала на управляющий электрод. Иногда вместо симисторных ключей применяются ключи на тиристорах.

Поскольку тиристор обладает односторонней проводимостью, для использования в цепях переменного тока в тиристорных стабилизаторах напряжения используется аналог симистора, составленный из двух тиристоров, включенных встречно – параллельно. Каждый тиристор такого ключа пропускает одну полуволну тока в течение периода.

Управление электронными ключами производится микроконтроллером, постоянно отслеживающим уровень параметров питания на входе и на выходе стабилизирующего устройства. Алгоритм управления исключает одновременное открытие более одного ключа.

Электронный стабилизатор работает аналогично релейному, различие в уровне управляющих импульсов. В релейных устройствах, импульс соответствует потенциалу срабатывания реле, в электронных – величине отпирающего потенциала симисторного или тиристорного ключа.

Точность стабилизации при этом зависит от количества витков в секции обмотки регулирования. Чем чаще выполнены отпайки, тем меньше погрешность стабилизации.

Другая важная характеристика – диапазон изменения входного напряжения – зависит от общего объёма обмотки регулирования. Чем он больше, тем более значительные отклонения сетевого напряжения стабилизатор может скомпенсировать. Но для обеспечения высокой точности регулирования, обмотка должна быть разделена на достаточно мелкие секции, что при большом её объёме заставляет применять большой количество отпаек отпаек, которое вызывает увеличение количества ключей, веса и громоздкости конструкции.

При разработке стабилизаторов приходится искать компромиссное решение, обеспечивающее важнейшие технические характеристики на достаточном уровне.

Стабилизаторы электронного типа превосходят релейные по скорости переключения. Отсутствие контактов механического типа, работа которых сопровождается искрением, позволяет использовать электронные приборы в условиях повышенной взрывоопасности, что неприемлемо для устройств релейного типа.

Устройство трехфазного стабилизатора

Раскрою все карты — когда производители и продавцы говорят о трехфазных стабилизаторах, они, мягко говоря, лукавят. Дело в том, что для стабилизации напряжения всегда используют три . Если кто-то видел трёхфазный стабилизатор — это три однофазных, имеющих один общий корпус.

И подключается он также, как три однофазных.

Единственное отличие трехфазного стабилизатора от трех однофазных — в трехфазном есть защита от пропадания фазы. Трёхфазный с этом случае просто отключится. А если применять три однофазных — в питаемом оборудовании должна быть защита от пропадания фазы — мотор-автоматы для двигателей либо устройство контроля фаз.

Инверторные стабилизаторы

Современные инверторные стабилизаторы Штиль серии «Инстаб» Это наиболее «молодой» вид стабилизаторов – серийное производство начато в конце 2000-х годов. Инновационная конструкция и характеристики, недоступные для моделей других топологий, делают данные устройства прорывом в стабилизации электрической энергии.

Устройство и принцип работы.

Принцип действия данных устройств схож с on-line ИБП и построен на базе прогрессивной технологии двойного преобразования энергии. Сначала выпрямитель превращает входное переменное напряжение в постоянное, которое затем накапливается в промежуточных конденсаторах и подаётся на инвертор, осуществляющий обратное преобразование в переменное стабилизированное выходное напряжение. Инверторные стабилизаторы кардинально отличаются от релейных, тиристорных и электромеханических по внутреннему строению. В частности, в них отсутствует автотрансформатор и любые подвижные элементы, в том числе и реле. Соответственно, стабилизаторы двойного преобразования избавлены от недостатков, присущих трансформаторным моделям.

Преимущества.

Алгоритм работы этой группы устройств исключает трансляцию любого внешнего возмущающего воздействия на выход, что обеспечивает полную защиту от большинства проблем электроснабжения и гарантирует питание нагрузки напряжением идеальной синусоидальной формы со значением максимально приближенным к номинальному (точность ±2%). Кроме того, инверторная топология устраняет все недостатки характерные другим принципам стабилизации электрической энергии и обеспечивает моделям, реализованным на её базе, уникальное быстродействие – стабилизатор реагирует на изменение входного сигнала мгновенно, без задержек во времени (0 мс)!

Другие важные преимущества инверторных стабилизаторов:

  • максимально широкие границы рабочего сетевого напряжения – от 90 до 310 В, при этом идеальная синусоидальная форма выходного сигнала сохраняется во всем указанном диапазоне;
  • непрерывное бесступенчатое регулирование напряжения – исключает ряд неприятных эффектов, связанных с переключением порогов стабилизации в электронных (релейных и полупроводниковых) моделях;
  • отсутствие автотрансформатора и подвижных механических контактов – повышает ресурс работы и снижает массу изделия;
  • наличие входного и выходного фильтров высоких частот – эффективно подавляют возникающие помехи (присутствуют не во всех моделях, характерны в частности для продукции ГК «Штиль» – ведущего производителя инверторных стабилизаторов).

Возникает закономерный вопрос — есть ли недостатки у инверторных устройств? Единственным и в то же время спорным недостатком является более высокая цена. Но учитывая технические требования современной бытовой техники и одновременно сохраняющуюся тенденцию перепадов сетевого напряжения, инверторные стабилизаторы сегодня являются самым экономически оправданным вариантом для постоянного пользования как в частных домах и загородных коттеджах, так и на промышленных объектах. Они гарантируют устойчивое, корректное функционирование дорогостоящей бытовой техники и чувствительных электронных устройств при любом качестве питающей электросети.

Рисунок 4 – Схема инверторного стабилизатора напряжения

Подробнее по этой теме читайте ниже:

Инверторные стабилизаторы напряжения «Штиль». Модельный ряд.

Высокочастотные модели стабилизаторов

По сравнению с релейными моделями, высокочастотный стабилизатор напряжения (схема показана ниже) является более сложным, и диодов в нем задействуется больше двух. Отличительной особенность приборов данного типа принято считать высокую мощность.

Трансформаторы в цепи рассчитаны на большие помехи. В результате данные приборы способны защитить любую бытовую технику в доме. Система фильтрации в них настроена на различные скачки. За счет контроля напряжения величина тока может изменяться. Показатель предельной частоты при этом будет увеличиваться на входе, и уменьшаться на выходе. Преобразование тока в этой цепи осуществляется в два этапа.

Первоначально задействуется транзистор с фильтром на входе. На втором этапе включается диодный мост. Для того чтобы процесс преобразования тока завершился, системе требуется усилитель. Устанавливается он, как правило, между резисторами. Таким образом, температура в устройстве поддерживается на должном уровне. Дополнительно в системе учитывается источник питания. Использование блока защиты зависит от его работы.

Основные ошибки

Подключение через простой автомат, а не трехпозиционный

К наиболее распространенным ошибкам подключения относятся:

  • Неправильный выбор расположения. Понять, что место выбрано неудачно, можно по перегреву устройства, отключению, появлению ошибочной информации на табло.
  • Использование обычного автомата, а не трехпозиционного. Использование классического автоматического выключателя не защитит устройство от поломки. Стабилизатор напряжения должен переходить из обычного режима в «транзит» с определенной последовательностью. Сначала производится отключение автоматов на панели, затем переключатель переводится в режим «транзит». Только после этого снова задействуются автоматы. Если не соблюдать приведенную последовательность, переключение будет производиться под нагрузкой, из-за чего техника выходит из строя. При использовании трехпозиционного выключателя запоминать алгоритм не требуется.
  • Неправильное подключение стабилизатора напряжения для дома, схема подключения выбрана неверно.

    Отсутствие наконечников на многожильных проводах

  • Неправильный выбор сечения кабеля подключения. Более тонкий провод не способен выдержать всю нагрузку, подходящую через него, что приводит к поломке приборов.
  • Неиспользование наконечников. Все провода должны быть обжаты, даже при подключении устройств с маленькой силой тока.
  • Проблемы с автоматов в щитке. Даже при правильном подключении и исправности устройства могут происходить выбивания. Оно может быть вызвано низким напряжением питания (например, 150-160 В при необходимых 220-230 В).

При монтаже прибора нужно учитывать все нюансы и не совершать перечисленных ошибок.

Подключение стабилизатора к 380 В

Если рассматривать конструкцию агрегата, то трехфазный стабилизатор выполнен в виде трех однофазных устройств, где каждое отвечает за стабилизацию однофазного напряжения. Прежде чем приступать к монтажным работам, необходимо внимательно ознакомиться с прилагаемой инструкцией и строго следовать всем ее пунктам.

Отталкиваясь от способа подключения, трехфазные стабилизаторы бывают двух видов. Первый тип оборудования характеризуется тремя модулями на три клеммы, к которым и подключаются провода. К клеммам подключаются вход и выход «фазы» и нулевой кабель (ввод, три модуля и цепь питания). Каждый отдельный модуль соединяется с однофазной сетью.

Агрегат второго типа тоже имеет три однофазных стабилизатора, где у каждого по 4 клеммы для подключения проводов. Помимо входа и выхода «фазы» к ним также подключается вход и выход «нуля». Это позволяет нулевому проводу ввода питания работать отдельно от нулевого провода стабилизированной электросети.

К трехфазной сети можно подключить три однофазных агрегата или один трехфазный. Каждый вариант имеет свои преимущества.

  • Для каждой фазы появляется возможность подобрать оборудование индивидуальной мощности;
  • Отталкиваясь от условий эксплуатации, для каждой фазы подбирается определенный вид агрегата;
  • Три однофазных прибора выйдут несколько дешевле, по сравнению с одним трехфазным;
  • Однофазные модели легче транспортировать;
  • Если потребуется сервисное обслуживание, то отключается только тот прибор из трех, который требует вмешательства.

Преимущество подключения трехфазного агрегата в аналогичную сеть:

Без проблем подключается потребитель на три фазы

При этом имеются определенные недостатки, которые следует брать во внимание: Стабилизаторы данного вида только электромеханические, а это может стать проблемой при частых скачках напряжения; Сложности транспортировки. Обуславливается не только весом и габаритами, но и тем, что перевозить их допускается только в вертикальном положении; Нельзя распределять мощность по фазам в зависимости от потребителя

Тонкости монтажа

Стабилизатор напряжения
способен выравнивать ток, но не всегда, так как это не чуда машина, которая может тягаться с законом Ома. Очень важную роль играет подводящий провод. Иногда нехватка напряжения – это результат неправильного расчета сечения подводящего провода. В таком случае энергия теряется на выработке тепла – провода попросту начинают постепенно нагреваться при включении приборов повышенного энергопотребления. Монтаж стабилизатора напряжения
в этом случае будет практически бесполезным. Проблема в том, что напряжение он повысит лишь незначительно, а вот нагрев провода усилится вполне ощутимо, что может привести к возгоранию. Именно поэтому этой работой должен заниматься специалист, который сможет просчитать потенциальные нагрузки и соотнести их с пропускной способностью подводящего провода. Иногда требует и замены подводящих проводов, только так его работа будет эффективной.

Еще один важный момент – какой стабилизатор напряжения выбрать и рассчитать, какая для этого подойдет! Специалисты помогут вам и в этом, предоставив совершенно бесплатную консультацию. Установка стабилизатора напряжения
актуальна не только для загородных домов, но и для квартир. Это сделает стабильной работу всех электроприборов и продлит их жизнь.

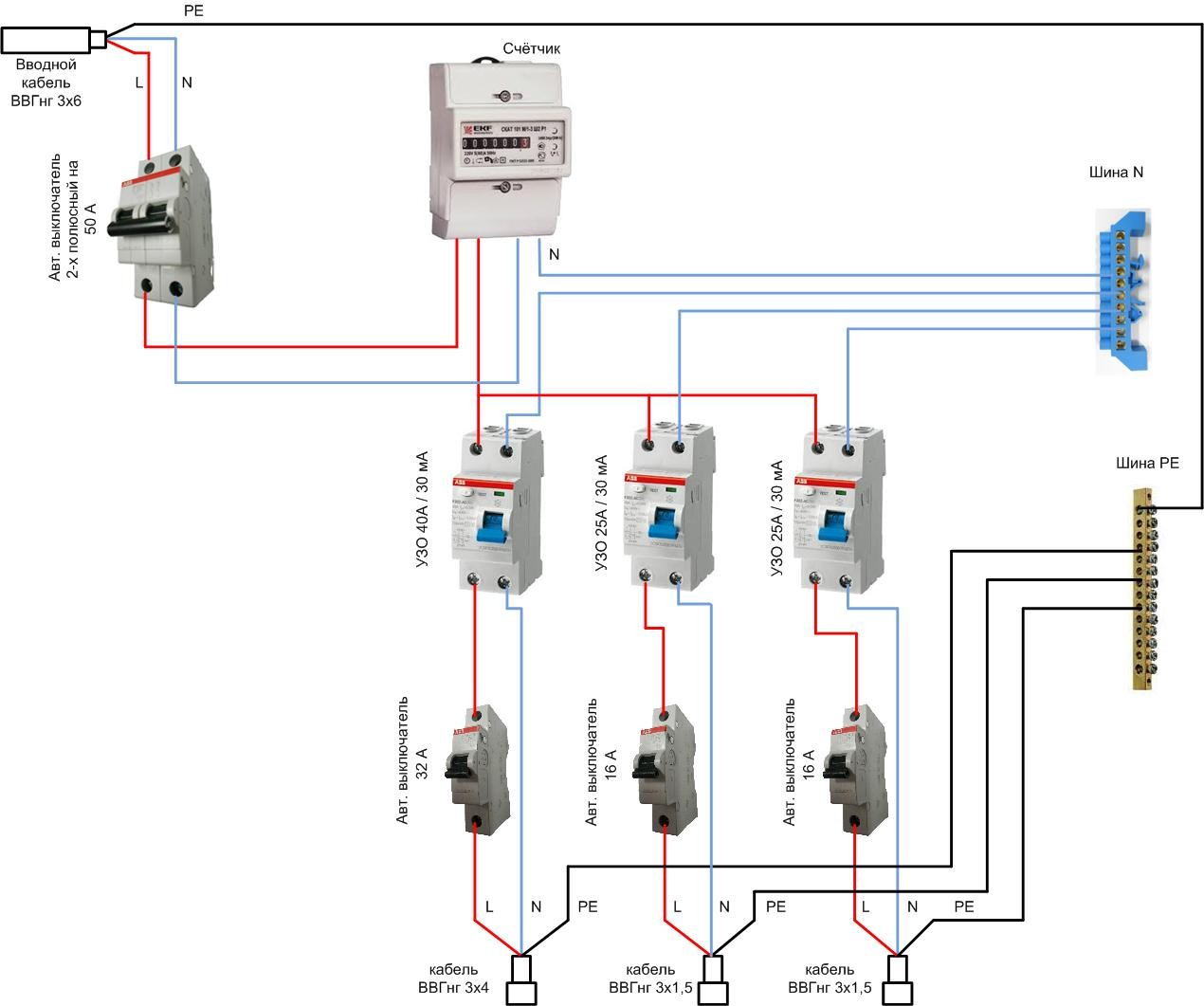

Подключение в распределительном щитке

После автомата в щитке должен устанавливаться трехпозиционный переключатель. В положении 1 при поднятом вверх рычажке напряжение подается напрямую от сети, не используя стабилизатор напряжения. Этот режим используется в случае, если регулятор напряжения сломался или проводятся ревизионные работы.

В положении 2 при рычажке, направленном вниз, электричество идет через стабилизатор. В нулевом положении все приборы отключены и от стабилизатора, и от электросети.

Со щитка до выбранного места установки прокладываются два кабеля ВВГ. Для удобства их нужно промаркировать: вход на стабилизатор и выход. Часть изоляции зачищается с жил и подключается в электрощиток. Фаза со входа стабилизатора идет к выходному зажиму на дифавтомат. Фаза с выхода идет на контакт 2 на трехпозиционном выключателе. Нули и земли с обоих проводов включаются на соответствующие шины.

После фаза с автомата идет на трехпозиционный переключатель. Монтажный провод ПУГВ нужно зачистить от изоляционного слоя, оконцевать наконечником и включить с фазы автомата на 4 зажим выключателя.

Последний шаг – питание автомата с клеммы 1 трехпозиционного прибора. Это также выполняется гибким монтажным кабелем.

Определение типа защиты

На сегодняшний день стабилизаторы делятся на 2 основных типа:

  • стационарные приборы для стабилизации напряжения, их монтаж делают на весь дом;
  • переносные модели, они могут стабилизировать работу всего нескольких электрических устройств.

Также, стабилизаторы стационарного назначения подразделяются на однофазные и трехфазные, все зависит от условий, в которых их планируют эксплуатировать. В своем доме или квартире более уместным будет установить и подключить стабилизатор вблизи распределительного щита электроэнергии, с помощью такого шага вы сможете предотвратить сбои и перегрузки всей сети.

Принцип работы

Стабилизатор напряжения 12 вольт

Функциональная схема и принцип работы устройств инверторного типа практически одинаковы. Основные элементы инверторов:

  • Сетевой фильтр;
  • Выпрямитель;
  • Сглаживающий конденсатор;
  • Выходные транзисторные ключи;
  • Микроконтроллерная схема управления.


Блок-схема

Стабилизаторы (инверторы) с двойным преобразованием отличаются увеличенной емкостью сглаживающих конденсаторов и наличием корректора коэффициента мощности. Корректор нужен по двум причинам:

  • Компенсация большой индуктивной нагрузки на питающую сеть;
  • Компенсация напряжения на выходе сглаживающего фильтра для нормальной стабилизации при сниженном напряжении сети.

Сетевой фильтр необходим для снижения уровня помех, проникающих в электрическую сеть во время работы мощных транзисторных ключей. В работе самого стабилизатора фильтр не участвует.

Выпрямитель служит для преобразования входного переменного напряжения в постоянное, которое дополнительно сглаживается электролитическими конденсаторами большой емкости.

Батарея конденсаторов в совокупности с корректором коэффициента мощности служит накопителем энергии, позволяя скомпенсировать просадки и снижение входного напряжения. Чем больше емкость накопителя, тем более низкое значение допускается по входу. Одновременно возможен рост допустимой мощности нагрузки. Вместе с этим растет и емкостная нагрузка на сеть, внося искажения в виде фазового сдвига напряжения и тока. Таким образом, корректор коэффициента мощности является одним из важнейших составляющих стабилизатора напряжения с двойным преобразованием.

Постоянное напряжение с выхода корректора поступает на транзисторные ключи, выполненные по IGBT или MOSFET технологии.


Мощные IGBT транзисторы

Открытием ключей управляет схема на микроконтроллере, в соответствии с заложенным алгоритмом работы. Схема управления контролирует состояние выхода:

  • Амплитуду;
  • Частоту;
  • Ток нагрузки.

На основе измеренных значений микроконтроллер изменяет параметры импульсов управления выходными ключами в режиме реального времени. В результате получается очень точная стабилизация формы и амплитуды напряжения на выходе устройства, независимо от его значения на входе и величины нагрузки.

Схемы 3-фазных нагрузок через 1-фазные стабилизаторы

Устройства, применяемые в быту, расходуют меньше энергии, чем промышленные образцы. Поэтому для нормальных свойств сети можно использовать три равных по характеристикам стабилизатора напряжения, которые соответствуют нагрузке для 1-фазной линии.

Если они применяют разделение нуля, то для их монтажа подходит такая схема:

По этой схеме для наглядности шина провода защиты РЕ не указана, а соединение стабилизаторов к ней выполнено упрощенно.

Рабочий нулевой провод после защит, находящихся в распредщитке дома, разделяется на клеммы вывода каждого стабилизатора. Его шина создается путем параллельного соединения клемм выхода всех трех устройств. Нули ко всем нагрузкам подходят жилами проводов от этой шины.

Клемма фазы, которая входит в каждый стабилизатор, подключается к своим клеммам защитного устройства, выходная клемма с группой автоматов, подающих питание на потребители.

Если объединить рабочие отходящие и входящие нули, то это делает схему проще. Но у отдельных моделей такой способ нарушает некоторые алгоритмы управления при возникновении аварии. Поэтому изготовители осуществляют такое разделение.

На схеме изображено подключение аналогичных стабилизаторов к 3-фазным нагрузкам.

Все схемы показаны для ознакомления с принципом действия стабилизаторов напряжения. Поэтому на схеме не изображаются устройства коммутации, распредкоробки и другие устройства.

Подключение стабилизатора к сети

Проверка работоспособности схемы

Если в вашем доме трехфазная сеть с напряжением 380 В – для подключения рекомендуется воспользоваться сразу тремя однофазными стабилизаторами напряжения. Каждый нужно подключать строго по отдельной фазе.

При первом подключении стабилизатора к сети нужно исключить всю возможную нагрузку. Все автоматы необходимо выключить. Работающими должны остаться только вводной автомат, и автомат который идет непосредственно на стабилизатор. Как только вы подключите стабилизатор электроэнергии. Он запустится на холостой ход, а ваша задача контролировать его работу

Проследите за посторонними шумами (при норме их быть не должно), обратите внимание на входные и выходные параметры напряжения, а также проверьте верность и точность технических данных которые можно увидеть на электроном экране счетчика

Принцип действия и конструктивные особенности стабилизаторов

Принцип работы стабилизирующих устройств заключается в следующем: входящая электроэнергия трансформируется, и на выходе появляется напряжение с необходимыми параметрами, питающее все подключенные бытовые приборы и оборудование.

В процессе трансформации стабилизатор может работать в режимах понижения амплитуды, простой передачи или повышения напряжения. Во втором случае происходит преобразование электроэнергии без изменения амплитуды. При этом происходят бесполезные затраты энергии, вызывающей нагрев оборудования. В связи с этим, некоторые модели имеют функцию байпаса. На корпусах таких приборов размещается переключатель, с помощью которого из работы выводится вся силовая часть оборудования. Обратным действием производится включение всех устройств.

Все стабилизаторы различаются между собой конструктивными особенностями и техническими характеристиками. В первую очередь, это мощность, пропускаемая через них, минимальное и максимальное значение величин на входе и другие дополнительные функции. Таким образом, можно выбрать модель, которая лучше всего подходит для конкретных условий потребителя. Питающие цепи и нагрузки могут быть подключены к стабилизаторам разными способами, в зависимости от конструкции и назначения этих устройств.

В каждой модели имеются клеммные выводы, позволяющие изменять конфигурацию подключений. При наличии в схеме защитного нуля подключение РЕ-проводника выполняется к средней клемме. Рабочие нулевые проводники соединяются с соседними выводами, а для коммутации фазных проводов используются крайние клеммы. Входные цепи подключаются на левой стороне, а выходные – на правой.

В случае отсутствия защитного нуля схема клеммника значительно упрощается. Рабочий ноль объединяется внутри корпуса, а цепи подключаются к трем контактам: фаза входа, общий рабочий ноль, фаза выхода. Самые простые модели малой мощности оборудуются шнуром и вилкой, а потребители подключаются напрямую к розетке, установленной на корпусе стабилизатора. Следует быть особенно внимательными, подключая провода в трехфазных стабилизаторах напряжения.

Соединение проводов

Фаза – белый провод, ноль – синий, земля – желто-зеленый

Для подсоединения нужно снять защитную крышку на стабилизаторе. Входной и выходной кабели продеваются через отверстие и зажимаются с помощью клемм. Фазу входного кабеля надо подсоединить к входу стабилизатора Lin. Ноль – к клемме N. Земля на соответствующий зажим. Если земли нет, жила закручивается под винт корпуса устройства.

После подачи напряжения с распределительной коробки нужно подать стабилизированное питание обратно в щиток. Для этого нужно подключиться через выходной кабель со стабилизатора. Фаза – к выходу Lout, ноль – к N, земля – туда же, где подключена заземляющая жила со входного кабеля.

Последний шаг – визуальный осмотр правильности подключения и тестирование системы.

Особенности подключения стабилизатора в трехфазную сеть

Трехфазные стабилизаторы для каждого блока имеют свои собственные клеммники. При их включении в сеть должно выполняться равномерное распределение однофазных потребителей. Этого можно достичь путем подключения к разным блокам на стабилизаторе.

Обычно подобные схемы можно подключать на производственных и промышленных предприятиях. Это связано с высокой стоимостью самого прибора.

Типы стабилизаторов

Когда вы решились установить стабилизатор, то необходимо выбрать и приобрести модель стабилизатора. Чтобы не запутаться с выбором оптимального варианта прибора, нужно знать, что все устройства выполняют подобную функцию, но имеют отличия по принципу действия. Для получения качественной энергии для дома подходят 2 типа приборов:

Сервоприводное устройство, которое имеет схему сравнения, служащую для управления небольшим моторчиком. Он вращается в разных направлениях, и двигает бегунок, снимающий ток. В итоге на выходе получается стабильная величина напряжения 220 вольт. Достоинством такого устройства является плавное регулирование. Это дает возможность получения напряжения без перепадов.

Релейное исполнение устройства стабилизации имеет свои отличия по принципу действия. В корпусе устройства находится трансформатор с клеммами. Напряжение входа умножается на коэффициент, и подводится для каждого вывода. Электронные элементы управляют действием релейного блока, переключающего при необходимости выводы трансформатора. За счет этого на выходе стабилизатора получается напряжение 220 вольт. Отрицательным фактором таких устройств является появление небольших скачков напряжения, когда происходит переключение ступеней.

Третьим типом стабилизаторов является электронный прибор. Он относится к дорогостоящим приборам, хотя его принцип действия мало чем отличается от релейного устройства. У него вместо реле работает электронный ключ, переключающий выводы трансформатора, на тиристорах.

Рассмотрим принцип работы устройства более подробно

Устройство, приспособленное для стабилизации входящего напряжения и очистки этого напряжения от различных колебаний высоких частот. Стабилизаторы классифицируют по типу устройства механизмов, за счет которых осуществляется работа всего устройства в целом.

Релейные стабилизаторы. По статистике, большинство отдает предпочтение релейным стабилизаторам. Это происходит благодаря приятному соотношению цены и качества. Один из плюсов – это быстродействие, зависящее от силы скачка входящего напряжения и колеблется от 0.3 до 0.6 секунд.

Есть и свои минусы, состоящие в том, что при переключении реле может появиться небольшой скачок электричества. Подобный скачок совершенно безопасен для техники, так как его значение минимально – 10-20 В.

В современных стабилизаторах вся работа выполняется за счет силового автотрансформатора и электрического блока. Там контролируются процесс входа и выхода электричества. Из микроконтроллера подаются сигналы ключам и силовым реле. Когда происходит процесс управления и формировки, то учитывается время, за которое произошло срабатывание ключей. Благодаря этому, передача электричества производится почти без пробелов. Дальше вы можете подробно посмотреть схему устройства релейного стабилизатора.

Электромеханические стабилизаторы напряжения. Его работа осуществляется за счет того, что основная плата управления проводит анализ напряжения, которое входит, и после сканирования передается сигнал на специальный мотор, находящийся внутри электрической катушки. Один из плюсов: по сравнению с релейным стабилизатором, электромеханический гарантирует более высокую и точную стабилизацию. Точность стабилизации зависит, в первую очередь, от численности витков у трансформатора.

Возможности мотора у разных стабилизаторов ограничивают движения щетки и чаще всего скорость движения составляет 5-15 В/сек. Скачки электричества могут быть опасны для техники только когда достигают 25-45 вольт.

Чтобы стабилизаторы не зависали, нужно не забывать о том, что производят разные моторы. Большинство устройств используют для питания входящее напряжение и когда оно сильно расходуется на другие приборы, работа стабилизатора приостанавливается, так как он испытывает недостаток питания. Если у вас стабильное напряжение без резких перепадов, то вам это не страшно.

Тиристорные (симисторные) стабилизаторы напряжения. Работа происходит за счет силовых ключей, которые по-другому еще называют тиристы. Благодаря им, секции трансформатора переключаются автоматически. У таких устройств много похожих черт с релейными, но превосходят их по количеству ступеней стабилизации и точности.

Основные правила монтажа

Если было принято решение отказаться от услуг электромонтера и выполнить установку прибора своими руками, необходимо соблюдать ряд важных правил:

Установив своими руками стабилизатор в доме, не стоит забывать о его существовании. Ежегодно надо делать профилактические работы, связанные с осмотром и перетяжкой контактов.

Электроэнергия, поступающая к нам в квартиры, имеет свои стандарты. Например, для сети питания 220 вольт отклонение не должно превышать 10% от номинала. Такой разбег в величине напряжения не всегда благотворно сказывается на функционировании чувствительных электрических устройств бытового назначения, приборов освещения. Организации, поставляющие электроэнергию, применяют трансформаторы для линий питания, по которым приходит электрический ток к домам.

При работе под нагрузкой линия выдает нижний предел напряжения. При дальнейшем возрастании нагрузки нормативный предел снижается, так как мощность подстанции исчерпывается. Также функционирует и сеть 380 В. Это объясняет режим работы установок в обычных условиях. Реально же снабжение электричеством домов зимой бывает намного хуже.

Эту ситуацию можно исправить, применяя приборы, которые стабилизируют основные параметры электрического тока. Стабилизаторы применяются в разных местах. Стоимость такого устройства небольшая, а его монтаж и подключение довольно простое, и позволяет произвести всю работу самостоятельно.

Необходимое оборудование для подключения

Кроме самого стабилизатора напряжения, потребуются прочие вспомогательные материалы:

  • Трехжильный кабель ВВГнГ-Ls. Провод должен иметь то же сечение, что и у вводного кабеля на рубильнике или автомате главного ввода. Обуславливается это тем, что он будет выдерживать всю нагрузку;
  • Выключатель трехпозиционного типа, для обеспечения возможности пустить электропитание в обход стабилизатора, например, для его обслуживания или замены. По сравнению с классическими выключателями, это устройство характеризуется тремя состояниями: включен 1 потребитель, выключен, включен 2 потребитель. При желании, обходятся использованием классического модульного автомата, но данная схема имеет один нюанс — при отключении от стабилизатора потребуется каждый раз обесточивать дом, чтобы перекинуть провода. Конечно, доступны такие режимы как байпас или транзит, но это требует соблюдения строгой последовательности. Наличие трехпозиционного выключателя позволяет одним движением отсечь агрегат, при этом оставив дом со светом;
  • Рекомендуется, чтобы в схеме был учтен прибор УЗО или дифференциальный автомат. Словом, требуется защита от утечек тока.

Мощность прибора

Чтобы стабилизатор дома выдержал нагрузку всех электроприборов, обеспечив бесперебойную подачу напряжения, необходимо правильно рассчитать его мощность. Существует масса советов расчета мощности, но мы остановимся на двух простейших:

Таблица средней потребляемой мощности популярных электроприборов

Второй способ расчета делается по параметрам автомата, установленного возле электросчетчика. Но это уместно, если сам автомат был подобран по верным расчетам. Его подбирают для защиты электропроводки от перегрузки. Если он работает, не отключая подачу напряжения, значит, проходящей через него мощности достаточно домашним электроприборам. Остается ее только вычислить. Для этого потребуется напряжение умножить на значение тока. Известно, что напряжение составляет 220 вольт. Второй параметр можно найти на маркировке автомата, например, 16А. Теперь перемножим 16А на 220В и получим результат 3520 Вт. Теперь стало ясно, чтобы в доме бесперебойно подавалось электричество достаточно подключения стабилизатора мощностью 3.5 кВт.

Это, конечно, примитивные расчеты, и когда есть какая-то неуверенность, лучше обратиться к специалисту. В крайнем случае, при желании доводить начатое своими руками дело до конца, необходимо установить прибор с большим запасом мощности.

Выбор места монтажа

При самостоятельной установке вся ответственность ложится на вас, так как при неправильном монтаже прибор может выйти из строя, может произойти пожар и т. д.

Чтобы своими руками подключить стабилизатор напряжения в квартире, необходимо учесть некоторые советы:

  • Помещение выбирается сухим, проветриваемым, так как основной причиной неисправности становится наличие влаги в корпусе прибора.
  • При монтаже в нише, проверьте, насколько безопасны отделочные материалы на предмет горючести.
  • Нужно обеспечивать зазор между стенками и стабилизатором. Необходимо отступать на 10 см.
  • При настенном монтаже, проверьте, чтобы крепление выдержало массу настенного стабилизатора.

Подключение стабилизатора

Схема подключения однофазного стабилизатора электроэнергии в сети с напряжением 220 Вольт

Для выполнения данного правила нужно выключить вводной автомат, который находится в распределительном щитке, затем нужно ещё раз проверить, отключена ли электроэнергия. Для этих целей воспользуйтесь специальным указателем.

В основном, стабилизатор включается сразу после подачи напряжения. Стабилизатор электроэнергии имеет последовательный тип включения. Маленькой шпаргалкой для вас может стать схема подключения стабилизатора, нанесенная на его корпус производителем.

Однофазный стабилизатор имеет три контакта, которые участвуют в процессе подключения:

  • От вводного автомата берётся фазный провод и подключается к месту «входа» в колодке подключения проводов у стабилизатора;
  • К «выходу» подключите фазный провод, отвечающий за распределение нагрузки;
  • Последний шаг. Найдите нулевой контакт стабилизатора, и подключите его к нулевому проводу сети, избегая разрыва.

Нулевой провод для начала необходимо соединить со стабилизатором, далее – к общему нулевому проводу сети.

Что делать если на корпусе стабилизатора 4 контакта для подключения

Случается так, что при осмотре стабилизатора электроэнергии вы можете наблюдать сразу 4 контакта для подключения. Это выглядит следующим образом:

  • фаза — «вход»;
  • 0 – «вход»;
  • фаза – «выход»;
  • 0 – «выход».

При наличии такой схемы в стабилизаторе напряжения, подключение к сети происходит следующим образом:

Нулевой и фазный провода электрощита соединяются с соответствующим контактом, называемым «вход» на корпусе защитного прибора. При этом нулевой и фазный провода, отвечающие за нагрузку, присоединяются к контактам, с обозначением «выход».

Когда процесс установки подойдет к завершению, ещё раз проверьте, правильно ли вы соединили все провода. Перед тем, как включить прибор первый раз, необходимо обесточить все электроприборы, и достать все вилки из розеток.

Когда стабилизатор включился, внимательно проследите за исправностью его функционирования. Он должен тихо работать без посторонних шумов в виде треска, и др.

Также, в продаже можно найти стабилизаторы напряжения с небольшой мощностью (P

Любое электрическое устройство, работу которого вы хотите защитить от риска, присоединяется к стабилизатору напряжения именно посредством такой розетки. Исходя из этого, можно сделать вывод, что устройств, защищающие электроэнергию и работающие на её основе приборы, являются своего рода дополнительным звеном между нагрузкой и электрической сетью, которые обеспечивают надежную защиту от скачков напряжения и перегрузки сети.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
