Определение коэффициента трансформации счетчика электроэнергии

Разновидности приборов учета электроэнергии

Все существующие сегодня счетчики, разделяют по принципу их действия, бывают трехфазные и однофазные. К сети их подключают не напрямую, между ними, в цепи, в большинстве случаев, присутствует трансформатор. Но возможно и прямое включение. Для сетей с напряжением до 380В, применяют приборы учета электроэнергии от 5 до 20А. Мы уже знаем, что коэффициент трансформации, это разница между напряжением на входе в трансформатор, и напряжением на его выходе.

На электросчётчик попадает чистая электроэнергия, имеющая постоянное значение. Сегодня прибегают к использованию двух основных разновидностей приборов учета. До середины девяностых годов прошлого века, монтировали в основном счетчики индукционного типа. Они продолжают работать и сегодня, но постепенно идет замена их на электронные счетчики (это утверждение касается и общедомового счетчика).

Счетчик индукционного типа имеет устаревшую конструкцию. В основе его работы, взаимодействие магнитных полей, продуцируемых в индуктивных катушках и диске, который в процессе вращения считывает расход электричества. Недостаток этих приборов состоит в том, что они не в состоянии обеспечить многотарифный учет. К тому же, нет возможности удаленной передачи данных.

В основе работы электронных счетчиков, лежат микросхемы, они напрямую преобразуют считываемые сигналы. В этих устройствах нет вращающихся частей, что значительно повышает их надежность и долговечность службы. Проще говоря, коэффициент трансформации счетчика, оказывает прямое влияние на точность выдаваемых им данных.

Раньше, показатели точности составляли 2.5, но приборы учета, используемые сегодня, имеют класс точности, на уровне 2.0. Такие высокие данные точности, имеет именно оборудование электронного типа. Сегодня повсеместно устанавливают только электронные счетчики, которые уверенно вытесняют индукционные.

Главное преимущество, технологически продвинутого оборудования, состоит в том, что они являются многотарифными. Такое обстоятельство позволяет не только учитывать суточный уровень потребления электроэнергии, но также и в соответствии с порой года. Смена тарифов контролируется автоматикой и производится автономно, не требуя вмешательства человека.

Источник

Как рассчитать коэффициент трансформации

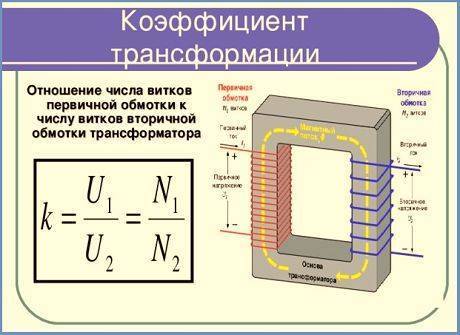

Коэффициентом трансформации «k» называется отношение напряжения U1 на концах первичной обмотки трансформатора к напряжению U2 на выводах его вторичной обмотки, определенному на холостом ходу (когда вторичных обмоток несколько, то коэффициентов k – тоже несколько, они определяются в этом случае по очереди). Это отношение принимается равным соотношению количеств витков в соответствующих обмотках.

Величина коэффициента трансформации легко вычисляется путем деления показателей ЭДС обмоток исследуемого трансформатора: ЭДС первичной обмотки – на ЭДС вторичной.

Коэффициент трансформации имеет очень важное значение как величина, при помощи которой вторичная обмотка приводится к первичной. В эксплуатационных условиях имеет большое значение коэффициент трансформации напряжения, под которым понимают отношение номинальных напряжений трансформатора

Для однофазных трансформаторов между коэффициентами трансформации ЭДС и напряжений нет разницы, но в трехфазных трансформаторах следует строго различать их друг от друга.

В идеале потери мощности (на токи Фуко и на нагрев проводников обмоток) в трансформаторе полностью отсутствуют, поэтому и коэффициент трансформации для идеальных условий рассчитывается простым делением напряжений на выводах обмоток. Но ничего идеального в мире нет, поэтому иногда необходимо прибегать к замерам.

В реальности мы всегда имеем дело с повышающим или с понижающим трансформатором. У трансформаторов напряжения повышающих коэффициент трансформации всегда меньше единицы (и больше нуля), у понижающих — больше единицы. То есть коэффициент трансформации свидетельствует о том, во сколько раз ток вторичной обмотки под нагрузкой отличается от тока первичной обмотки, или во сколько крат напряжение вторичной обмотки меньше подаваемого на первичную обмотку.

Например, понижающий трансформатор ТП-112-1 имеет по паспорту коэффициент трансформации 7,9/220 = 0,036, значит номинальному току (по паспорту) вторичной обмотки в 1,2 ампера соответствует ток первичной обмотки 43 мА.

Зная коэффициент трансформации, измерив его например двумя вольтметрами на холостом ходу, можно убедиться в правильности соотношения количеств витков в обмотках. Если зажимов несколько, то измерения проводят на каждом ответвлении. Измерения такого рода помогают обнаруживать поврежденные обмотки, определять их полярности.

Есть несколько путей определения коэффициента трансформации:

путь непосредственного измерения напряжений вольтметрами;

методом моста переменного тока (например портативным прибором типа «коэффициент» для анализа параметров трехфазных и однофазных трансформаторов);

по паспорту данного трансформатора.

Для нахождения реального коэффициента трансформации традиционно применяют два вольтметра . Номинальный коэффициент трансформации рассчитывают путем деления значений напряжений, измеренных на холостом ходу (они и указаны в паспорте на трансформатор).

Если проверяется трехфазный трансформатор, то измерения следует провести для двух пар обмоток с наименьшим током КЗ. Когда трансформатор имеет выводы, часть которых скрыта под кожухом, то значение коэффициента трансформации определяется только для тех концов, которые доступны снаружи для присоединения приборов.

Если трансформатор однофазный, то рабочий коэффициент трансформации легко рассчитать, разделив напряжение приложенное к первичной обмотке, на в этот же момент измеренное вольтметром напряжение на вторичной обмотке (с подключенной нагрузкой ко вторичной цепи).

Применительно к трехфазным трансформаторам, данная операция может быть выполнена различными путями. Первый путь — подача на высоковольтную обмотку трехфазного напряжения от трехфазной сети, или второй путь – подача однофазного напряжения только на одну высоковольтную обмотку из трех, без выведения или с выведением нулевой точки. В каждом варианте измеряют линейные напряжения на одноименных зажимах первичных и вторичных обмоток.

В каждом случае нельзя подавать на обмотки напряжение существенно превосходящее номинальное значение, указанное в паспорте, ведь тогда погрешность измерения окажется высокой из-за потерь даже на холостом ходу.

Коммерческие потери: основное направление повышения эффективности в электроэнергетике

Коммерческие потери электроэнергии считаются сложно прогнозируемой величиной, так как зависят от потребителей, от их желания обмануть предприятие или государство. Основой указанных проблем являются:

1. Сезонная составляющая. В представленное понятие вкладывается недоплата физических лиц по реально отпущенной электрической энергии. К примеру, в Республике Беларусь существует 2 причины появления «сезонки» — это наличие льгот по тарифам и оплата не на 1, а на 25 число.
2. Несовершенство приборов учетов и их неправильная работа. Современные технические средства для определения потребленной энергии значительно упростили задачу абонентской службе. Но электроника или неправильно налаженная система учета может подвести, что и становится причиной рост коммерческих потерь.
3. Воровство, занижение показаний счетчиков коммерческими организациями. Это отдельная тема для разговора, которая предполагает различные ухищрения физических и юридических лиц по сокращению расходов на электрическую энергию. Все это сказывается на росте потерь.

Электронные или индукционные

Специалисты в области электротехники отмечают, что на сегодняшний день потребители отдают предпочтение электронным видам считывающих устройств, поскольку у них класс точности ниже, чем у индукционных устройств. Коэффициент трансформации счетчика влияет на точность конечных показаний. В среднем у индукционных образцов класс точности равен 2.5, тогда как у электронных – 2.0. Это означает, что погрешность показаний в результате работы электрического считывающего устройства электронного типа составляет до 2%, а у индукционного – 2,5%.

Именно по этой причине на данный момент чаще устанавливается электронное оборудование, так как оно позволяет больше сэкономить, получая показании точней. Специалисты настоятельно не рекомендуют устанавливать оборудование с завышенным значением коэффициента трансформации. В современной электротехнике принято использовать трансформаторы со статичным КТ, который гарантированно не будет изменяться при эксплуатации.

К таким электрическим счетчикам можно отнести Меркурий-230. Меркурий-230 производится на территории России и считается одним из лучших образцов для коммерческого и частного использования. Меркурий-230 может изготавливаться для одно- и друхтарифного плана. Обычно модель Меркурий-230 поддерживает трехфазную электрическую сеть.
В среднем для Меркуия-230 гарантийный срок составляет 25 лет, что является оптимальным выбором при учете качества и цены. Меркурий-230 полностью соответствует ГОСТ стандартам.

Меркурий-230 имеет хороший класс точности и стабильно работает при значительных изменениях температуры в окружающей среде в течение всего срока эксплуатации устройства. Меркурий-230 позволяет обеспечить точное измерение текущих параметров электрической сети – частоту, коэффициент мощности, текущее значение фазного тока, напряжение.

Тарификатор Меркурия-230 позволяет одновременно учитывать показания по 4 тарифам в 16 временных зонах суток, а также для четырех типов дня. Меркурий-230 может учитывать активную электроэнергию прямого направления и полной ее мощности по фазам, сумме значений фаз с определением направления вектора полной мощности.

Провод ввода

Пример подключения ввода в частный дом

• Хотя это и не касается непосредственно расчета электропроводки, но все-таки выполните и этот шаг. Сверьте сечение (или сумму сечений, если у Вас несколько линий) проводов после ввода с сечением входного проводника.
• Ввод должен либо выполняться проводом большего сечения либо быть равным. Если получается обратное, то вам нужно уменьшить свои аппетиты (мощность установленных в доме приборов), либо обратится в компанию поставщик электроэнергии.
• Может произойти ситуация когда правильно рассчитанная внутренняя проводка выдержит но сгорит ввод. Поэтому нужно увеличить его диаметр и допустимый ток. Выполнить это может служба обслуживающая внешние сети.

Обычно это процедура платная и одновременно требуется перезаключать договор в связи с увеличением лимита отпускаемой энергии.

Правильный расчет проводки поможет избежать частых ее ремонтов

Надеюсь, наша статья полностью раскрыла для вас тему: расчет электропроводки в доме. Даже если вы не будете проводить эту работу самостоятельно, знание принципов поможет сэкономить при заказе материалов или услуг. Пусть дом будет всегда освещен, удобен и безопасен.

Что такое коэффициент трансформации?

С целью учета электрической энергии, которая потребляется крупными объектами, включая жилые многоэтажные здания, используется специализированное оборудование, способствующее понижению показателей мощности напряжения, которое передаётся на контакты общедомового прибора учёта. Такие электрические счётчики не имеют непосредственного соединения с электросетью дома, что обуславливается отсутствием возможности выполнить подключение высокого напряжения посредством традиционных приборов прямого включения.

Таким образом, чтобы предотвратить поломку счетчиков, требуется уменьшать мощностные показатели на подаваемое напряжение посредством трансформаторного стандартного оборудования. На выбор такого оборудования оказывает непосредственное влияние уровень необходимой нагрузки.

Коэффициент трансформации приборов учёта электрической энергии может варьироваться в зависимости от характеристик установленного оборудования. В результате приборы-счётчики для учета затрат электроэнергии, функционирующие с трансформаторами, фиксируют нагрузку, которая снижена в несколько десятков раз.

Полученные прибором учёта данные и являются коэффициентом трансформации, а чтобы определить реальное потребление электроэнергии, потребуется умножить показания электрического счетчика на КТ.

Влияние класса точности и коэффициента трансформации счетчика электроэнергии на установку определенной модели прибора учета

Зачастую счетчики ошибаются в большую сторону, происходит это из-за наличия помех. В этой статье мы поговорим о таких величинах, как класс точности и коэффициент трансформации счетчика электроэнергии.

Точность измерительных приборов

Согласно действующему законодательству, старые электросчетчики, которые принадлежат к классу 2.5 или более, нуждаются в замене, вместо них устанавливают приборы с классом точности 1 или 2, но сделано это не во всех домах. Добиться погрешности меньше 1% можно только на промышленных объектах.

В конечном счете, выбор более точного счетчика может оказаться выгодным для потребителя, поскольку это позволит снизить сумму платежа за электроэнергию. Даже когда измерительный прибор устанавливается за счет энергетической компании, можно отказаться от стандартного счетчика и выбрать подходящую модель самостоятельно, если она соответствует стандартам, то ее обязаны установить.

Особенности учета

Для уменьшения энергопотерь электричество транспортируется по высоковольтным линиям, чтобы привести характеристики сети в соответствие с параметрами бытовой техники применяются трансформаторы, понижающие напряжение.

Таким образом, домашний электросчетчик фиксирует не реальное потребление, а лишь количество электричества с пониженным напряжением, поэтому для определения точных затрат необходимо умножить показания прибора учета на коэффициент трансформации.

Многие коммунальные предприятия делают это заранее, при составлении тарифов для населения, в таком случае используется среднее значение.

Статью о том, как проверить счетчик электроэнергии в домашних условиях, читайте здесь.

Классификация

Электросчетчики разделяются на одно- или многофазные, применяются такие устройства для сетей, где может быть переменное напряжение.

Например, однофазный счетчик, который установлен почти во всех жилых помещениях, функционирует только в диапазоне от 220 до 230 В, тогда как трехфазных также измеряет напряжение в пределах от 220 до 400 В.

Многие энергокомпании предоставляют возможность сэкономить на электричестве с помощью установки многотарифного счетчика. Такие устройства имеют две или более независимые шкалы, переход между ними осуществляется в определенное время.

Обычно ночью 1 кВт электроэнергии обходится значительно дешевле, но объемы ее потребления тоже сильно снижаются. Для экономии можно запрограммировать работу некоторых устройств, например, стиральной или посудомоечной машины на ночное время.

Существует 3 типа счетчиков:

Индукционные модели

В его конструкцию входят две металлические катушки, магнитное поле, создаваемое током, приводит их в движение, вследствие чего и происходит вращение диска, оснащенного шкалой.

Скорость работы прибора находится в прямой зависимости от напряжения, поэтому при сниженных объемах потребления электричества он будет крутиться медленнее.

Недостаток этих счетчиков заключается в значительной погрешности измерений, служить они могут около 15 лет, что является хорошим показателем.

Электронные

В этом счетчике отсутствуют механические части, поэтому он имеет небольшой вес и компактные габариты, его довольно просто подключить.

Устанавливаются такие приборы далеко не во всех домах из-за высокой стоимости, однако, многие энергетические компании делают выбор именно в их пользу, поскольку повлиять на показания такого счетчика довольно сложно, что практически исключает риск кражи электроэнергии.

Именно эти устройства обладают наибольшей точностью, но несмотря на это, размер сэкономленных средств не всегда покрывает затраты на покупку счетчика.

Статью, раскрывающую разницу между одно- и многотарифными счетчиками электроэнергии, читайте здесь.

Бесконтактные

К преимуществам бесконтактной аппаратуры можно отнести высокую точность, добиться этого удается за счет снижения помех.

Подобные аппараты могут похвастаться высокой надежностью, стойкостью к воздействию неблагоприятных факторов окружающей среды и защитой от воровства электроэнергии. Из-за высокой стоимости они применяются только на предприятиях, в частных домах встречаются очень редко.

Оптимальным выбором является индукционный счетчик электроэнергии высокой точности. Такой прибор стоит относительно недорого, но при этом способен производить точные подсчеты.

Базовая классификация устройств трансформаторного тока

Это очень большая группа приборов, которая может делиться на различные группы. Среди самых распространенных:

1. Классы по способу установки:

• Монтируемые на поверхности или опорные трансформаторы.
• Проходные, которые крепятся к шинопроводу и играют роль изолятора.
• Шинные, прикрепленные к шине, выполняющей функцию первичной обмотки.
• Встроенные, устанавливаемые устройствах силового типа, а также баковых выключателях.
• Разъемные, оперативно устанавливающиеся на кабелях и не требующие отключения цепи.

Трансформатор тока: а) — устройство трансформатора тока.

• Классы по типологическим особенностям изоляции:
• С изоляцией литого типа, в качестве которой используется эпоксидная смола и специальные изолирующие лаки.
• Помещенные в корпус из пластмассы.
• Имеющие высокоэффективную твердую полимерную, бакелитовую или фарфоровую изоляцию.
• Изолированные вязкими составами, обладающими обволакивающими свойствами.
• Масляные, изолированные специальными составами.
• Газонаполненные, использующиеся для высоких и сверхвысоких напряжений.
• А также смешанная бумажно-масляная изоляция с внушительным ресурсом эффективности.

Трансформаторы тока с литой изоляцией: а) — многовитковый, б) — одновитковый, в) — шинный

Определение и расчет коэффициента трансформации счетчика электроэнергии

Все приборы учета электроэнергии, которые рассчитаны на большие токи (от 100 А и выше) имеют в своем составе понижающие трансформаторы. Они уменьшают ток, поступающий непосредственно на измерительную часть. Одним из основных параметров для потребителя в этом случае является коэффициент трансформации счетчика электроэнергии. Он необходим для правильного снятия показаний с таких измерительных приборов.

Техническая характеристика коэффициента

Коэффициент трансформации – отношение токов нагрузки и электрического счетчика. В данном случае он всегда будет больше единицы, так как токи потребления превышают измерительные. При подсчете израсходованной электроэнергии, показания на циферблате или панели, умножаются на данный коэффициент. Получившееся значение является правильным количеством потребленных киловатт-часов.

А также трансформаторы имеют класс точности. Для оборудования учета электроэнергии он равен 0,2 или 0,5. Чем ниже значение класса, тем более высокая точность измерительных приборов.

Виды электросчетчиков

Существует огромное количество различных электросчетчиков. Однако их всех можно разбить на три основных вида:

Механические устройства

Конструктивно индукционные счетчики выполнены следующим образом – между двух катушек, токовой и напряжения, находится алюминиевый диск, который механически связан со шкалой.

Принцип работы – ток, протекающий по катушкам, создает электромагнитное поле, которое заставляет вращаться диск. Он через червячную передачу передает свое вращение на механизм отсчета. Чем больший ток протекает через катушки, тем большая индуктивность электромагнитного поля, которое заставляет быстрее вращаться диск, а следственно и шкалу.

В классификации счетчиков индуктивные являются самыми неточными. Это обусловлено погрешностями, возникающими при преобразовании электромагнитного поля во вращение диска. А также довольно серьезные погрешности могут возникать и в механизме вращения шкалы.

Главным достоинством данного вида – низкая цена.

С электронным механизмом

Электронные приборы учета электроэнергии появились относительно недавно. Основаны они на измерении тока посредством аналоговых датчиков. Информация с датчиков поступает на микроконтроллер, где преобразуется и выводится на ЖК дисплей.

К достоинствам электронных относится:

• Небольшие размеры.
• Возможность настраивать несколько алгоритмов подсчета электроэнергии.
• Самый высокий класс точности среди других видов из-за отсутствия большого числа элементов при измерении.
• Возможность настроить систему АСКУЭ.

Главными недостатками являются высокая цена и большая чувствительность к скачкообразному изменению напряжения в сети.

Смешанные модели

Гибридные приборы, как видно из названия, являются комбинацией компонентов индуктивных и электронных счетчиков. Измерительная часть у них взята от механических, а обработка и вывод показаний осуществляется с помощью микроконтроллера.

Данный вид был создан с целью уменьшения цены на оборудование, которое можно было бы подключить в систему АСКУЭ. Данный вид нечувствителен к скачкам напряжения.

К недостаткам можно отнести большие размеры и невысокую точность по сравнению с электронными.

Определение коэффициента трансформации

Как было сказано выше, при подсчете затраченной электроэнергии важно знать коэффициент трансформации счетчика. Информацию о нем можно найти как в паспорте на счетчик электроэнергии, так и на лицевой панели прибора

Иногда в электронных приборах его можно найти в меню. Обозначается он либо через знак деления, либо просто числом. Обычно это значения из ряда 10, 20, 30 и 40.

Но нередки случаи, когда паспорт на оборудование отсутствует. В этом случае коэффициент трансформации можно высчитать самому. Для этого необходимо иметь либо два мультиметра, либо специальное оборудование.

В первом случае, одним мультиметром измеряется напряжение на первичной обмотке, вторым на вторичной

Важно помнить, что замеры делаются только на холостом варианте работы трансформатора, то есть без нагрузки. Ни в коем случае не следует превышать значение номинального напряжения, указанного в паспорте, так как это значительно увеличит погрешность

Использование специального оборудования позволяет не использовать внешний источник питания, что существенно упрощается процедуру измерения.

Измеряя показатель трансформации, следует использовать измерительные приборы с классом точности не менее 0,5.

Сокращение коммерческой составляющей потерь: современные возможности

Потери электроэнергии по коммерческой части предполагают использование следующих методов:

1. Установка приборов учетов и систем с меньшей погрешностью. На текущий момент оптимальными считаются варианты с классом точности 0,5 S.
2. Использование автоматизированных систем передачи информации, АСКУЭ, которые призваны убрать сезонные колебания. Контроль за показаниями является условием борьбы с воровством и занижением данных.
3. Осуществление рейдов по проблемным адресам, которые определяются через систему балансов распределительной сети. Последнее актуально при обвязке абонентов современными учетами.
4. Применение новых технологий по определению недоучета систем с трансформаторами тока. Специализированные приборы распознают коэффициент смещения тангенса вектора распределения электрической энергии.

Потери электроэнергии в электрических сетях – важный показатель, который обладает существенным потенциалом для коммерческих организаций энергетического бизнеса. Сокращение фактических потерь приводит к росту получаемой прибыли, а это влияет на рентабельность. В заключение необходимо отметить, что оптимальный уровень потерь должен составлять 3-5 % в зависимости от района.
