Сантехнические переходники для канализационных труб разного диаметра

Фитинги для наружной и внутренней канализации

Канализационные фитинги предназначены для соединения отдельных деталей коммуникации в единый комплекс. При помощи фитингов выполняется разводка к санузлам в жилом помещении, делаются отводы к местам будущих сливов, изменяется конфигурация линии по направлению, по диаметру.

Для пластиковых безнапорных магистралей используется 2 типа фитингов: изделия наружного монтажа и внутренней разводки.

При этом детали наружного применения можно применять при сборке внутри здания. Детали для внутренних работ включать в монтаж наружных соединений нельзя. Это объясняется меньшей динамической прочностью и возможностью разрушения от перепада температур.

Стенки наружных фитингов армируются, чтобы придать дополнительную прочность изделию. Производятся из полимеров, выдерживающих температурные перепады.

Диаметр соединительных элементов — 50-110 мм. Выпускаются из поливинилхлорида, полипропилена.

Фитинги делятся на несколько типов, каждый из которых выполняет свою функцию:

  1. Тройник для канализационной трубы. Обеспечивает врезку, с целью разделения или соединения потока слива.
  2. Стандартная муфта. Соединяет трубы одного диаметра. С обоих концов муфты сделаны раструбы.
  3. Углы. Деталь с одной стороны гладкая, с другой — раструб. Углы изгиба — 15, 30, 45 и 90°. Соединяют детали при изменении направления канализационной линии.
  4. Переходники. Разные виды переходников для сопряжения труб, различающихся по диаметру.
  5. Крестовины. Изготавливаются с различными углами, диаметрами. Выполняют роль редуктора.
  6. Заглушки. Предназначены для консервации свободных отводов.
  7. Термоусадочный колпачок. Герметизирует торец трубопровода.
  8. Ревизионные тройники. Устанавливаются для контроля за потоком слива, а также для возможности прочистки канализационной магистрали в случае засорения.

Такого комплекта соединительных элементов достаточно, чтобы смонтировать качественную канализационную систему.

Советы по выбору

Достаточно сложно самостоятельно рассчитать подходящий диаметр для наружной канализации в тех или иных условиях, но есть общие рекомендации, которые помогут решить проблему.

  • 5-сантиметрового диаметра вполне хватает для душевой, отведения стоков от раковины и тому подобных элементов.
  • От унитаза стоки отводятся в 11-сантиметровые конструкции.
  • Для обустройства полноценного санузла, на территории квартир и частных домов, минимальный размер так же равен 11 см. Если дом многоэтажный, то мастера часто выбирают вертикальные системы с диаметром до 15 см. Если они выполнены по ГОСТ 51613 2000.
  • 20 сантиметрам должно равняться сечение трубопровода, если речь о магистрали в плоскости по горизонтали, которая собирает и отводит стоки из всего дома.
  • Меньше стояка не должна быть ветка, по которой стоки идут от сантехнических приборов к трубе по вертикали.

Видео

Трубы для наружной и внутренней канализации. Рекомендации специалистов // FORUMHOUSE

Watch this video on YouTube

Сантехнические трубы из ПВХ с напором

Они актуальны для систем, в которых насосы отвечают за принудительную циркуляцию жидкости. Так создаётся давление с искусственным происхождением, тогда поток становится непрерывным.

Особенно актуальной установка насосов будет там, где много квартир, помещений с большой площадью.

Стенка трубы с размером в  50 мм увеличивается по толщине, иначе они не смогут выдержать увеличенную нагрузку. Допускается применение изделий многослойных. И здесь характеристики регламентирует ГОСТ 51613 2000.

Безнапорная разновидность ПВХ труб

Они применяются в современных канализационных системах чаще всего. Конструкция у них стандартна. Их не рекомендуют использовать в системах с давлением, создаваемым искусственно.

Можно устанавливать напорные трубы по всей длине наружной канализации, но это решение требует слишком больших затрат. Аналогичные безнапорные материалы  обходятся дешевле на 25 процентов, чем напорные.

Смотреть видео

Канализационные соединения ПВХ. Серая внутреняя канализация. SantehKlass.ru

Watch this video on YouTube

О гофрированных разновидностях

Обладают самым необычным внешним видом. Стенки выглядят как гармошка. Что позволяет проводить монтаж даже в местах, к которым доступ затруднён.

В конструкции есть внутренний и наружный слой. Для изготовления внутреннего используется более гладкий материал, чтобы внутри не появлялись засоры. Внешний слой – это стандартный ПВХ.

Как соединять пластиковые трубы с чугунными?

Хватит и обычного переходника из резины, если необходимо соединить систему, у которой есть раструб. Пластиковые  наружные переходники нужны там, где раструб отсутствует.

При использовании резиновых манжет замена производится следующим образом.

  1. Очищаем раструб с размером 250 мм от налёта и грязи, если они появились на поверхности.
  2. Наносим слой герметика на наружную поверхность раструба. После чего деталь вставляется.
  3. Труба из пластика для канализационной системы соединяется с манжетой.

Пластиковые соединительные элементы требуют несколько иного порядка действий.

  • Край трубопровода на 250 мм выравниваем с помощью болгарки, если часть её лопнула за время эксплуатации.
  • Надеваем на конструкцию в 250 мм манжет из резины. Его поверхность предварительно покрывается составом для качественной герметизации.
  • Сверху надевается пластиковый переходник.

Видео

Watch this video on YouTube

Какие ещё есть переходники для изделий из пластика?

Ассортимент пластиковых  наружных переходников на современном рынке достаточно широк. Они менее надёжны, чем металлические, но зато доступнее по стоимости. И их монтаж можно легко выполнить своими руками.

Выпускаются переходники из поливинилхлорида и полиэтилена на 250 мм, которые монтируются в системах с резиновыми манжетами.

Прочная фиксация создаётся за счёт эластичного кольца внутри, никаких дополнительных инструментов для монтажа не понадобится.

Не способны выдерживать большое давление и фитинги из ПВХ для монтажа на клей. Хотя они надёжнее, чем предыдущая разновидность.

Видео

Как правильно уложить канализационные трубы | Уклон канализации

Watch this video on YouTube

Выпускаются полипропиленовые переходники на 250 мм, для монтажа которых применяется сварка. Формируют неразъёмные соединения. Для работы надо использовать специальные паяльники в комплекте с насадками. Они выполняются в таком же размере, как и диаметр трубопровода.

Наконец, некоторые производители выпускают конструкции на 250 мм, в которых пластиковые элементы являются вставками, а само изделие металлическое, либо выполнено из композита.

Это тоже довольно популярные сантехнические трубы и переходники из ПВХ для канализации.

Разновидности фитингов для ПВХ канализации

Рассмотрим разновидности фитингов для внутренней канализации,  оборудованных резиновым уплотнительным кольцом:

  1. Муфта – используется для соединения двух параллельных труб между собой, также существуют ревизионные муфты, в которых предусмотрено открываемое окошко для очистки системы.
  2. Редукция (переходник между разными диаметрами) – применяется для стыковки труб, размеры которых не совпадают, а также для соединения чугунных изделий с пластиковыми.
  3. Тройник – позволяет выполнить параллельное либо наклонное ответвление от основного трубопровода, выпускаются с углом наклона 45, 65 и 90 градусов.
  4. Двухплоскостная крестовина – выполняет два перпендикулярных ответвления на трубы идентичных либо отличающихся диаметров, углы наклона – 45 и 90.
  5. Одноплоскостная крестовина – используется для обустройства двух параллельных ответвлений, углы 45 и 90. С помощью крестовин чаще всего подводятся сливные трубы от ванн, моек и сантехнических приборов к основному стояку.
  6. Отвод – позволяет выполнить поворот в укладке двух параллельных труб, углы 30, 40 и 90 градусов.
  7. Компенсационный патрубок – используется при проведении ремонтных работ для замены поврежденного участка трубопровода, который предварительно вырезается.
  8. Заглушка – перекрывает транспортируемую жидкость при проведении ремонта либо ревизии трубопровода.
  9. Аэратор (канализационный клапан) – устанавливается на верхнюю торцевую часть канализационного стояка, блокирует выброс канализационных газов в помещение через унитаз, что может происходить вследствие воздушного разряжения внутри стояка, при котором водяной гидрозатвор высасывается из сифона.


Разновидности канализационных фитингов

Для монтажа наружной канализации, помимо того же сортамента соединительных элементов, что и при укладке внутренней системы, применяются следующие виды фасонных конструкций:

  • обратный клапан – предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
  • двухколенный сифон – соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.

Размеры канализационных фитингов и рекомендации по монтажу

Технические требования и размеры соединительных фитингов из ПВХ приведены в следующих нормативных документах:

  • ГОСТ №18559 – для безнапорной канализации;
  • ГОСТ №52135 – для напорных систем.

Размеры фитингов должны быть подобраны в соответствии диаметром используемых труб. На рынке представлены следующие типоразмеры фасонных конструкций для наружной канализации:

  • муфты – диаметр 110-400 мм (ревизионная муфта до 315 мм), длина 12-33 см;
  • отводы – ∅ 110-400 мм, расстояние между раструбами 1.5-9 см;
  • тройник на 450 – ∅ 110-400, длина боковых раструбов 14-53 см, высота от торцевой части до начала выступа раструба – 14-50 см;
  • обратный клапан- ∅ 110-250, длина от 30 до 52 см;
  • двухколенный сифон – ∅ 110-200 мм, длина 51-82 см.


Обратный канализационный клапан

ПВХ фитинги для монтажа внутренней канализации имеют диапазон диаметров от 50 до 200 мм. Для крепления труб на стенах применяются пластиковые хомуты, которые усаживаются на несущую конструкцию с помощью двух анкеров.

Монтаж и соединение пластиковых трубопровод необходимо выполнять с соблюдением следующих требований:

  1. Нарезка ПВХ труб больших размеров выполняется посредством специального инструмента – трубореза, который может быть заменен болгаркой либо ножовкой. Главное, чтобы срез был перпендикулярным оси трубы, поскольку герметичное соединение невозможно выполнить при наличии зазоров в месте стыка.
  2. После резки кромку трубы необходимо очистить от заусениц с помощью напильника и наждачной бумаги.
  3. При использовании склеиваемых фитингов стыкующиеся участки необходимо предварительно обезжирить, после чего можно наносить клей. Состав наносится равномерным слоем с помощью кисти, излишки клея при стыковке конструкций удаляются ветошью.
  4. Если применяются фитинги с резиновым уплотнением контактирующие поверхности перед монтажом нужно покрыть силиконовым герметиком, что снизит риск образования протечек. Устанавливать трубу нужно не до упора, а так, чтобы образовывался компенсационный зазор в 1 см. Вам потребуется выполнить предварительную стыковку и сделать на трубе пометку границы вхождения.


Технология раструбного соединения канализационных труб

Если соединение труб с помощью фитингов выполнено правильно, канализационный трубопровод не будет требовать ремонта на протяжении всего срока эксплуатации.

Используемые материалы

В качестве материалов, используемых для изготовления переходников, используют сталь, медь, чугун и современные полимеры. Пластик является наиболее распространённым видом сырья, и постепенно вытесняет металлические аналоги. Для изготовления полимерных фитингов используют полипропилен и поливинилхлорид. Применение таких деталей существенно упрощает монтажные работы и значительно сокращает время на их проведение.

Большая популярность и высокий потребительский спрос на пластиковые переходники обусловлены рядом неоспоримых преимуществ таких деталей:

  • маленький вес фитингов позволяет без труда устанавливать габаритные детали внешних систем самостоятельно;
  • огромный сортамент, насчитывающий более 100 видов пластиковых переходников, позволяет быстро подобрать нужную деталь;
  • изделия из ПП и ПВХ не подвержены коррозийным процессам, что выгодно отличает их от металлических аналогов;
  • фитинги отличаются высокой прочностью и долгим сроком службы, что позволяет после их установки надолго забыть о ремонте;
  • низкая стоимость и широкая потребительская доступность позволяют не экономить на материале и за небольшие деньги сформировать качественный трубопровод.

Чугун также используется для изготовления переходников. Несмотря на то что чугунные трубопроводы постепенно вытесняются пластиковыми, материал ещё достаточно широко применяется для ремонта коммуникаций старого жилого фонда. Чугунные элементы устанавливаются на местах стыков чугунных и пластиковых труб. Монтаж осуществляется при помощи резьбового соединения. Для обеспечения высокой герметичности фитинги комплектуются резиновыми манжетами.

Фасонные части из чугуна также обладают рядом преимуществ.

  • Срок эксплуатации чугунных переходников намного превышает сроки службы изделий из стали и пластика и достигает 80 лет.
  • После демонтажа фитинги из чугуна могут быть использованы повторно, чего нельзя сделать с пластиковыми и стальными аналогами.
  • Высокая герметичность стыков. Иногда на особо проблемных участках трубопровода места соединений промазываются полимерными герметиками, после чего поджимаются при помощи контргайки.
  • В отличие от стальных и пластиковых фитингов, которые крепятся к трубам при помощи сварки либо опрессовки, чугунные переходники монтируются благодаря резьбовому методу. Это значительно упрощает установку и делает её доступной даже для начинающего сантехника. К тому же при возникновении необходимости устранения засора, пластиковый фитинг нужно распаивать, а чугунный достаточно просто открутить.

Металлические переходники используются для соединения стальных трубопроводов и изготавливаются из меди и медных сплавов низкоуглеродистой стали. Некоторые модели имеют покрытие из цинка или никеля. Это позволяет улучшить их антикоррозийные свойства и увеличить срок службы. Соединение металлических переходников с трубами происходит при помощи резьбового метода, причём резьба на фитингах может быть нарезана как внутри, так и снаружи.

Плюсами таких деталей являются широкая потребительская доступность, простота монтажа и большой ассортимент изделий. К минусам относят подверженность коррозийным процессам, из-за чего такие переходники часто «прикипают» к трубе и демонтировать такое соединение бывает очень сложно.

Канализационные системы из поливинилхлорида

Трубы ПВХ для канализации – технические характеристики и варианты монтажа

Современные канализационные трубы ПВХ и фитинги имеют следующие преимущества:

  • небольшой вес – этот нюанс имеет большое значение при планировании прокладки канализационных систем. Легкие изделия существенно облегчают процесс доставки продукции и проведение монтажных работ;
  • долговечность – в среднем канализационные комплектующие изделия, в том числе фитинги для ПВХ труб канализации, способны прослужить 30-40 лет. Правда некоторые производители утверждают, что их продукция имеет полувековой срок эксплуатации. Дело в том, что эти трубы и фитинги устойчивы к воздействию ультрафиолета, повышенной влажности, воздействию разных агрессивных сред, изменениям температуры. Внутренняя поверхность этих изделий не зарастает отложениями и не покрывается коррозией;
  • простота монтажа – все элементы канализационной системы приходится собирать в единую конструкцию вручную. Не требуется применение электрической и/или газовой сварки. Между собой ПВХ канализационные трубы и фитинги соединяют по аналогии с конструктором. Выполнить монтаж можно своими руками, без проведения специальной подготовки;
  • большой ассортимент – сейчас производители выпускают фитинги для канализационных труб ПВХ в различных вариациях, и это позволяет выполнить установку канализационной системы наивысшего уровня сложности;
  • доступная стоимость продукции.

Как выбрать правильный диаметр сточной трубы

Ещё на этапе первоначальной проектной документации должны быть
согласованы размеры
канализационных труб в будущем здании. В 90% случаев для проведения
сточной системы в санузле применяются детали, диаметр которых начинается со 100
мм. Для установки системы в ванной комнате, либо на кухне достаточно будет
воспользоваться трубопроводом в 50 мм. Разница в приведённых значениях выбрана
неспроста. Она обуславливается сразу несколькими факторами:

  1. Унитаз — сантехнический прибор, особенностью которого является прохождение за короткий временной отрезок значительного объёма воды (при нажатии на кнопку смыва). При этом вода может содержать твёрдые частицы, справится с которыми элементам сточной конструкции с меньшими размерами окружности, нежели приведённые выше, будет проблематично. Появляется высокая вероятность засоров.
  2. Даже не глядя на то обстоятельство, что при спуске воды с ванны её объём ничуть не меньше объёма вод из унитаза, диаметр канализационной трубы будет меньшим благодаря простому правилу гидравлики — проходимость системы должна быть равна тому значению, обеспечиваемому в месте с наиболее узким параметром окружности. Это значение выпуска в ванной комнате значительно меньше, чем в туалете. Поэтому монтировать детали с большим диаметром нецелесообразно.

Необходимые уклоны труб (Пример — 1:30. Где 1 погонный метр на 30мм уклона)

Какими бывают переходники

Как уже было сказано выше, для изготовления переходников применяются различные материалы. Детали подразделяются на несколько групп:

  1. Муфты переходные. С их помощью выполняется соединение труб, имеющих одинаковый диаметр. Они изготавливаются в виде бочонка. У такой муфты внутренний диаметр равен наружному размеру, используемой трубы;
  2. Уголки. Их изгиб находится в диапазоне 45–90 градусов. Промышленность выпускает уголки, с резьбой на одной стороне, чтобы была возможность подключить смеситель;
  3. Крестовины, а также их аналоги, тройники. Детали используются на участках, где одновременно подсоединяется несколько труб. Каждая сторона тройника может иметь конкретный диаметр. Существуют металлические тройники, оборудованные с одного конца наружной резьбой. На другом конце нарезана внутренняя резьба.
  4. Обводы. Эти специальные приспособления дают возможность уменьшить количество стыковок трубопровода. Благодаря определенному изгибу, с их помощью можно обойти трубу;
  5. Компенсаторы. Приспособление для сглаживания температурных перепадов. Детали принимают на себя мощные удары, происходящие в системе;

Область применения фитингов для канализационных труб

В настоящее время канализационные трубы и фитинги пластиковые чаще всего задействуют при обустройстве внутренней канализации в зданиях и строениях разного назначения:

  • для постоянного отвода канализационных стоков при условии, что температура жидкости не превышает 80 градусов;
  • для кратковременного отвода сточных вод (на протяжении не более одной минуты), температура которых составляет не более 95 градусов.

Трубы и фитинги для канализации из поливинилхлорида также разрешается использовать для перемещения химических стоков, если их pH равен от 2 (кислая среда) до 12 (среда щелочная). Если канализационная система будет использоваться для отвода промышленных стоков, не прошедших очистку, необходимо убедиться в ее устойчивости к влиянию химических реагентов.

Рекомендации по монтажу

                Сборка канализации
заключается в соединении труб и фасонных изделий. Чаще всего используются элементы
под резиновое кольцо. Для подключения надо лишь вставить свободный конец трубы
в раструб и продвинуть его внутрь до упора. Если используется сквозная муфта,
ее сначала полностью одевают на одну часть трубопровода, совмещают трубы вместе
и передвигают муфту так, чтобы стык оказался внутри корпуса.

                Если
резина слишком тугая и соединять элементы трудно, используют жидкие моющие
средства — мыло или шампунь. Ими смазывают свободный конец, после чего
соединять элементы становится гораздо легче.

                Если используются клеевые соединения, состав наносится на внутреннюю часть раструба, после чего вставляется свободный конец трубопровода. Необходимо соблюдать последовательность сборки, чтобы не пришлось разбирать уже зафиксированные элементы.

Размер и место применения изделий из ПВХ

Изготовление труб из поливинилхлорида регламентируется ГОСТом Р 51613—2000, либо нормативом ВСН 48—96. Для производства напорных деталей используется указанный ГОСТ, а в производстве безнапорных применяется норматив.

Согласно данным, приводимым в нормативе, диаметр канализационных труб ПВХ
безнапорных может быть:

  • 50мм.
  • 90мм.
  • 110мм.

При этом пластиковые
трубы для канализации, размеры которых в длину колеблются в диапазоне от
0,5 до 8 метров, имеют толщину внутренних стенок, не менее 3,2 мм.

ГОСТом Р 51613—2000

Отличия напорных трубопроводов от безнапорных

Отличия напорных трубопроводов будут значительными от указанных
параметров безнапорных систем. Так, например, число типоразмеров этих изделий
составляет 13 штук. При этом канализационные
трубы ПВХ, размеры диаметра колеблются от 63 до 315 мм.

Наличие такого выбора размеров на руку строительным
организациям. Однако, зачастую применяются следующие варианта диаметра трубы:

  1. 7,5 см. Изделие используется при проведении отводов в
    ванных комнатах.
  2. 10 и 11 см. Такие детали используются для проведения
    наружного трубопровода и стояка.
  3. 20 и 30 см. Изделия применяются для проведения сточной
    системы в промышленных зданиях.

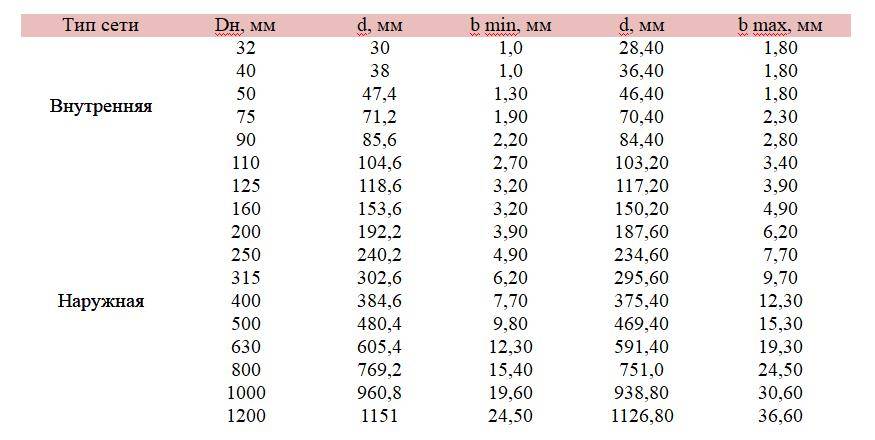

Диаметр труб — внутренней и наружной системы канализации

Классификация по материалу

Когда говорят о пластмассовом трубопроводе, подразумевают самый разный материал: полипропилен, полиэтилен, поливинилхлорид, металлопластиковый композит. Все они обладают разными свойствами и, очевидно, что фитинги для них тоже буду иметь и разное устройство, и разный метод установки, и разный материал.

По последнему признаку различают ряд изделия, предназначенных для монтажа водопровода или канализации из разных водоводов.

  • Поливинилхлоридные – переходники допускается устанавливать в системах, где напор воды не будет превышать давления в 1,6 МПа. Это обычные канализационные соединительные элементы, и рассчитаны в основном на соединение с диаметром в 50 и 100 мм.
  • Полиэтиленовые – по количеству продукции они занимают почти ¾ рынка. В эту категорию относят как чисто полиэтиленовые изделия, так и армированные алюминиевой фольгой или стеклотканью. Используются при подземной и надземной укладке системы. Максимальный диаметр переходников ограничивается 400 мм.
  • Полипропиленовые – выдерживают более высокую температуру – до 120 С., поэтому применяются при монтаже и водоснабжения, и отопления. Максимальный размер также составляет 400 мм.
  • Композитные – полимерный переходник с металлической втулкой. Такое строение позволяет использовать деталь при соединении не только водоводов из пластика с разной величиной сечения, но и железных, и чугунных. Как правило, максимальный диаметр металлической части ограничивается 60 мм, а пластиковой – 400 мм.

Металлические – из стали, меди, латуни, алюминия, монтируют и на металлопластиковые, и на железные водоводы, но с размером не более 45–60 мм.

Размеры и сечение элементов регламентирует ГОСТ 52134-2003. На фото – переходник пластиковы­й для труб круглого с­ечения.

Виды фитингов

Канализационные и сантехнические системы устроены далеко не просто. Подводка к каждому прибору, вертикальные и горизонтальные элементы, преодоление препятствий, наподобие не установленного трубопровода, ниши, колонн – все это требует множества разнообразных переходников. Тем более, когда в сантехнической системе используются не только пластиковые, но и чугунные, и железные круглые трубы.

  • Муфта – элемент, позволяющий стыковать два фрагменты трубопровода одинакового размера. При этом трубопровод не меняет направления.
  • Собственно переходник – элемент, в котором на двух сторонах резьба имеет разную величину. Он используется для стыковок разных водоводов, более того, применяется как переходник с металлич­еской трубы на пласти­ковую – в этом случае внутри его имеется металлическая втулка.
  • Уголок – некоторые виды водоводов из пластика довольно успешно гнутся, но при большом угле изгиба, и в тех случаях, когда материал отличается жесткостью – полипропилен или металлопластик, используют уголки. Они соединяют элементы одинакового размера, но при этом трубопровод меняет направление. Есть специальные модификации для стыковки трубопровода с железными смесителями или кранами – они требуются при монтаже сантехнических систем.

  • Тройники и крестовины – детали, которые позволяют соединить пластиковые круглые трубы, идущие в разных направлениях – 3 или 4. Элемент может иметь разное рабочее сечение с разных сторон, так же применяется как переходник с чугунной­ трубы на пластиковую­. В этом случае он имеет резьбу на металл – наружную или внешнюю.
  • Обвод – довольно специфическая деталь, представляющая собой готовый изгиб. Это позволяет избегать монтажа поворота из нескольких колен, что снижает пропускную способность канализационной или водопроводной системы.

Американка – деталь, специально разработанная для быстрого соединения и разъединения разных магистралей. Применяется при стыковке чугунных или стальных круглых труб с полипропиленовыми или полиэтиленовыми.

Элементы для внешнего и внутреннего монтажа отличаются по своему строению и не взаимозаменяемы.

Свойства переходников устанавливаемых на трубах из чугуна

Во многих домах еще остались чугунные изделия. Поэтому при монтаже канализационной системы довольно часто встречаются ситуации, при которых необходимо провести соединение труб, изготовленных из совершенно разного материала. Чаще всего приходится стыковать пластик с чугуном.

Для выполнения такой технологической операции с высоким качеством, без специального переходника для чугуна, просто невозможно обойтись. Он поможет сделать эту работу быстро с минимальными затратами.

Для осуществления герметичности применяется резиновая манжета. Она устанавливается при любом переходе.

Внутренняя манжета вставляется в раструб из чугуна. Это дает возможность вставить пластиковую трубу, определенного диаметра.

Наружный диаметр манжеты равен диаметру раструба. Поэтому соединение не требует дополнительной обработки герметиком.

При отсутствии раструба, применяется специальный наружный переходник, для осуществления подключения.

Когда подсоединение чугуна завершено, можно продолжать монтаж пластиковой канализации.

Применение ПВХ труб

Трубы из поливинилхлорида применяют для устройства внутриквартирной и внутридомовой канализации, отвода ливневых стоков, устройства дренажных водоотводов. Для уличной канализации и транспортировки к местам очистки. В промышленном производстве они монтируются для отвода химических и газовых стоков.

Преимущества работы с трубами ПВХ:

  • Небольшой вес материала облегчает транспортировку к месту монтажа, работы по нарезке и закладке под грунт. Для монтажных работ не требуется дополнительного оборудования;
  • Разнообразные формы труб, фитингов и комплектующих к ним дает широкий спектр выбора и последующей сборки коллекторов, стояков и ответвлений любой конфигурации;
  • Поверхность стенок внутри гладкая, что не дает задерживаться разному хламу, содержащемуся в стоках. Просвет внутри не загромождается, осажденные частицы легко прочистить тросом;
  • Материал нейтрален ко многим агрессивным средам, не подвергается коррозии, продолжая служить в течение 50 лет.

Канализационные трубы из ПВХ — виды

Трубы изготовленные из поливинилхлорида делятся на несколько видов, в зависимости от их места расположения и параметров рабочей среды. В зависимости от места расположения они могут быть:

  • наружные;
  • внутренние.

По параметрам рабочей среды делятся на:

  1. напорные;
  2. безнапорные;
  3. гофрированные.

Разберем каждый вид подробнее.

Наружные

Применяются в системах с большим проходным объемом. Отличие таких труб — большой диаметр и дополнительные элементы для повышения прочности.

Стенки изготавливаются из толстого пластика и снабжаются ребрами жесткости, которые могут быть как снаружи, так и внутри изделия. Окрашиваются в массе, что позволяет им сохранять внешний вид несмотря на воздействие атмосферных явлений.

Внутренние

Составляют основную часть всех канализационных систем. Устанавливаются: под землей, под внутренней отделкой здания, в помещениях управления системой и т.п.

При их изготовлении особое внимание уделяется теплоизоляции, а так же снижению себестоимости без потери качества. Так как их внешний вид не играет особой роли, то и цвет они имеют стандартный: светло-серый

Безнапорные

Используются при устройстве самотечных систем канализации, то-есть там где не используются насосы для принудительной откачки стоков. Допустимая скорость потока жидкости не более 8 м/с. Основная сфера применения — автономные канализации.

Напорные

Используются в системах с искусственным давлением рабочей среды. Сфера применения — многоуровневые и сложные системы канализации, циклические системы отопления. Производятся со стенками повышенной прочности, способными выдерживать давление 10 атмосфер.

Гофрированные

Стенки этих труб изготовлены в виде «гармошки», за счет чего существенно повышается их гибкость. Основная сфера применения — устройство трубопроводов в труднодоступных местах.

От того какой класс у труб зависит и их цена. Однако при выборе, не стоит ориентироваться только на цену, есть еще несколько нюансов, которые стоит учитывать при покупке.

Преимущества ПВХ материала

Важно понимать, что ПВХ трубы, водопроводные, для проводки и канализационные, обладают массой значимых конкурентных преимуществ, основными из которых считаются:

  • Внушительный срок службы, продолжительность которого обычно составляет не менее полувека;
  • Отсутствие необходимости обслуживать объект, смонтированный из ПВХ;
  • Минимальная масса значительно облегчает не только хранение и транспортировку, но и монтажные работы;
  • Низкая, в сравнении с аналогами, изготовленными из другого сырья, стоимость;
  • Невозможность засорения конструкции, обусловленная гладкой внутренней структурой детали;
  • Простота и возможность быстрого выполнения монтажных работ.

Технические особенности рассматриваемых товаров таковы, что для их сборки не требуется применение сложного инструментария и дорогостоящей рабочей силы: все действия, выполнение которых предполагает ситуация (в некоторых случаях — даже рытье траншей для наружной канализации), могут быть выполнены собственноручно, соединение труб посредством раструба не является сложным процессом и особых навыков не требует. Кроме того, простота сборки обуславливает высокую скорость выполнения монтажных работ. В сравнении с аналогами, требующими сварки или применения компрессионных муфт, сборка рассматриваемых труб осуществляется в разы быстрее.

Устойчивость к климатическим воздействиям, а также к влиянию химикатов делает эти трубы практически неуязвимыми, при этом их нередко используют и для транспортировки разряженных сред (газообразные вещества).

Видео демонстрирует размеры канализационных труб:

Какой переходник лучше для канализации

При необходимости монтажа новой, либо замены участка старой канализации, необходимо правильно подобрать не только трубы, но и переходники к ним. Как правильно выбрать деталь?

 Советы по выбору

  • Определитесь, какой участок, наружный или внутренний, требуется смонтировать. В предыдущем пункте перечислены элементы, подходящие для обоих случаев;
  • Подберите материал фитинга. При устройстве безнапорной канализации лично я советую ПВХ, либо другой полимер, но при желании и необходимости можно подобрать чугунный переходник. Чугунные изделия прочны, износостойки, устойчивы к гидроударам и скачкам температур. Единственный минус — большой вес изделия.
  • Тщательно измерьте диаметр соединяемых труб и арматурных элементов;
  • Определитесь, будут ли монтироваться переходники внутрь трубы, либо надеваться на нее. Согласно этому подберите нужный размер фитинга;
  • При возможности резьбового соединения — всегда отдавайте ему предпочтение. Оно гораздо надежнее раструбных или клеевых;
  • Точно рассчитайте угол изгиба. Чем меньше угол, тем эффективнее работает вся отводящая система. На внутренних гранях скапливаются нечистоты, что само по себе неприятно, а еще становится причиной повышения давления во всей системе;
  • Не забывайте герметизировать соединения;
  • Избегайте лишних врезок в линии коммуникаций, по возможности используйте обводы.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
