Как правильно монтировать пластиковую канализационную трубу диаметром 160 мм

Популярные производители

Среди производителей пластиковых труб стоит выделить лидеров рынка:

  • Синикон. Изделия для наружных сетей имеют толщину стенки от 3,4 мм, способны выдерживать рабочую температуру жидкости до +80 градусов. Срок службы составляет 50 лет. Полипропиленовые элементы применяются при создании сетей водоснабжения и канализации в жилых домах и производственных сооружениях. Также трубы Синикон используются для создания вентиляционных каналов и сетей ливневой канализации.
  • Хемкор. Компания занимается изготовлением труб для напорной и безнапорной канализации класса жесткости SN4, имеющих вспененный внутренний слой. Изделия обладают достаточной прочностью, чтобы укладывать их в грунт. Трубы диаметром 160 мм используются при создании систем хозяйственно-фекальной канализации. Изготавливаются по современной технологии трехслойного литья, что позволяет добиться высоких прочностных характеристик готовых изделий.
  • Корсис. Отличительная особенность изделий этого бренда – черный цвет снаружи и голубой внутри. Трубы имеют гофрированный наружный слой, что позволяет защитить магистраль от серьезных механических нагрузок. Благодаря гладкости внутреннего слоя в системе не задерживается жир и мусор. Изделия Корсис применяются для создания канализационных сетей, восстановления пропускных труб в земляном полотне дорог, отвода талых вод и возведения дренажных систем.

Трубы повышенной прочности могут иметь длину до 12 м.

Выбор труб для канализации: цвет, диаметр, материал

Пластиковые трубы производятся из различных материалов:

  • поливинилхлорид, трубы из ПВХ применяются в самотечных канализационных системах, предпочтительнее использовать при прокладке внутренней канализации;
  • непластифицированный поливинилхлорид, эти трубы используются при обустройстве любой канализации (внутренней, внешней, безнапорной, напорной);
  • полипропилен, такие трубы отличаются долговечностью, стойкостью к высоким температурам, применяются при прокладке внутренней канализации.

По краям изделия имеют раструбы, предназначенные для соединения труб между собой. Герметичность стыка обеспечивается уплотнительными кольцами (резинками). Для внутренней канализации используются однослойные трубы со стенками толщиной в 2.7 мм, которые выдерживают температуру до 95ºC. Такие изделия можно использовать для обустройства слива горячей воды из посудомоечных или стиральных машин.

При приобретении важно выбрать правильный цвет канализационных труб, который означает свойства трубы. Для обустройства внутренней системы используются серые изделия диаметром 32-150 мм, длиной 150-5000 мм

Для прокладки внешней канализации применяются оранжевые или коричневые трубы диаметром 110-150 мм, длиной 500-2000 мм. Выпускаются также комплектующие соответствующих окрасок.

Канализационные пластиковые трубы диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

  • полиэтилен (ПЭ):
    • высокого давления (ПВД) — для внутренней разводки канализации,
    • низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
  • поливинилхлорид (ПВХ),
  • полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Организация канализации на даче описана тут.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Как протестировать канализацию

По завершении работ проведите тесты канализационной системы на герметичность.

  • включить всю имеющуюся сантехнику одновременно;
  • набрать ведро воды, залпом вылить его в раковину, затем в ванну.

Во время проверки изучите все стыки и соединения. Если проблемы не обнаружены, тест пройден успешно. Если протечки есть, закрепите и повторно обработайте проблемные места герметиками или строительным клеем. После высыхания изолирующих веществ заново проведите тесты.

Соблюдая наши рекомендации, вы сможете провести качественную канализационную коммуникацию в доме или квартире самостоятельно.

Как нарезать и монтировать пластиковые трубы

На конце заводской трубы имеется фаска, благодаря которой элементы системы соединяются между собой. Когда деталь надо укоротить, то ее необходимо обрезать. Трубы ПВХ очень просто обрабатываются. Их можно обрезать на специальном станке, получая при этом качественный, почти без заусенцев обрез. Если канализация прокладывается для себя, то приобретать аппарат не имеет смысла. Обрезать трубы можно обычной ножовкой по металлу. Ее мелкие зубья не образуют больших заусенцев, но узким полотном сложно выполнить ровный перпендикулярный отпил.

Для выполнения ровного и аккуратного конца трубы лучше использовать ножовку для резки ПВХ материалов. Ее широкое полотно удобно держать перпендикулярно при работе трубе, а применение стусла облегчает процесс.

Когда деталь необходимо отрезать в неудобном месте, где невозможно работать ножовкой (ограниченно пространство, а канализационная система вся собрана), то можно использовать тонкий стальной трос с ручками на концах. Приспособление тянется за них попеременно и труба перерезается

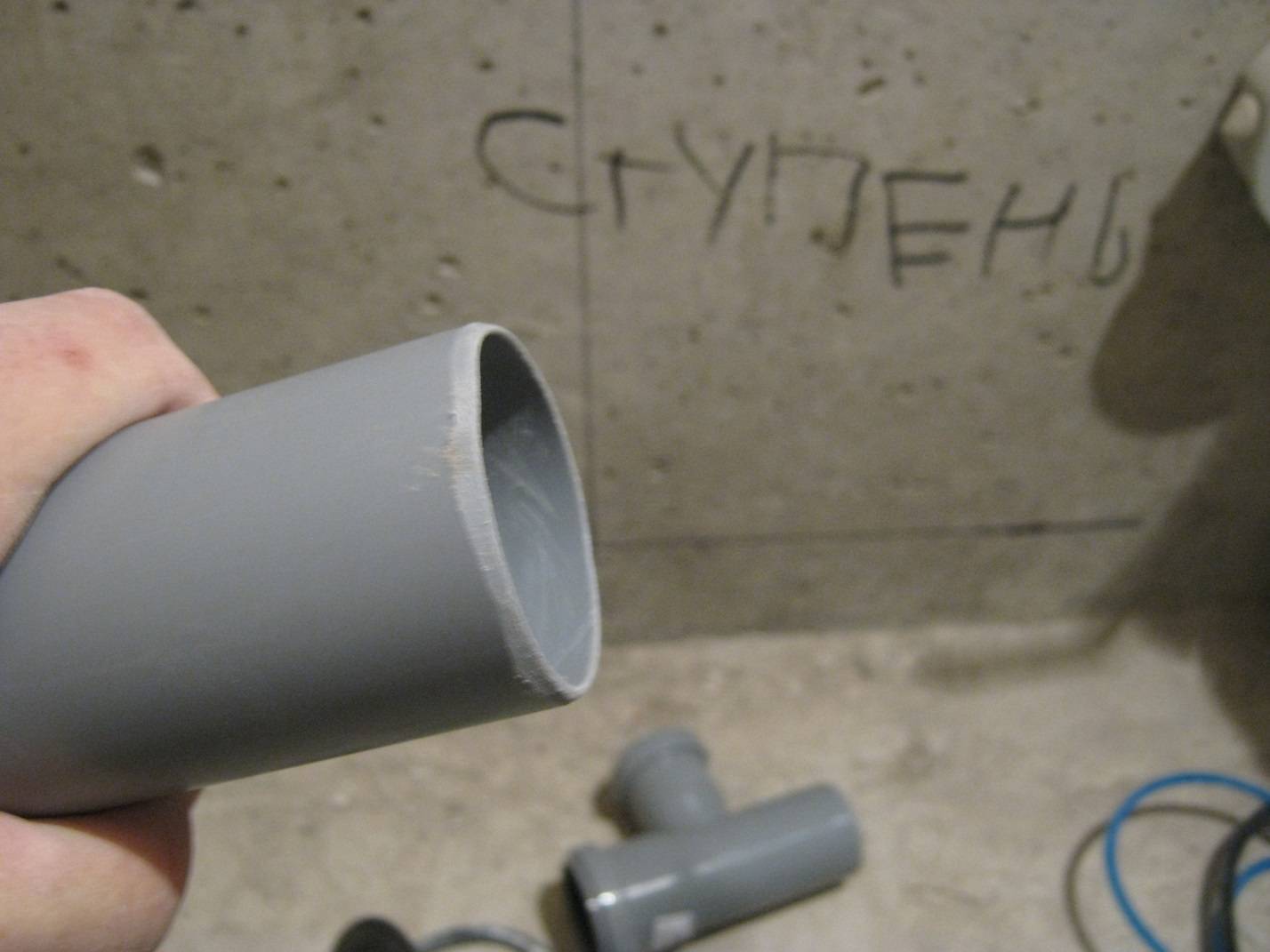

Важно сохранять перпендикулярность среза

На конце образуются заусенцы при выполнении отпила всеми перечисленными способами. Изнутри трубы следует тщательно их удалить ножом, чтобы сохранить высокую проходимость системы. Внешние заусенцы снимаются аналогично.  На обрезанном торце необходимо выполнить фаску. Отпил надо заточить болгаркой и очистить его от образовавшихся лохмотьев. Шершавость получившейся фаски немного усложняет процесс сборки труб, но качество соединения остается надежным.

Рыжие канализационные трубы

Данные изделия из поливинилхлорида предназначены для использования за пределами дома и отличаются от труб серого либо зеленого цвета более высокой прочностью.

Рыжие трубы из ПВХ имеют целый ряд положительных характеристик:

  1. Их производят из полимерных материалов улучшенной структуры.
  2. Стенки рыжих труб имеют вдвое большую толщину, чем серых.
  3. Давление, которое они способны выдержать, соответствует таковому в напорных системах водоснабжения.
  4. Рыжие канализационные трубы устойчивы как к высоким, так и к низким температурам протекающей по ним жидкости, не разрушаются на морозе.
  5. Они выдерживают различные нагрузки и неблагоприятные факторы окружающей среды, в том числе и давление грунта на большой глубине. К примеру, трубопровод диаметром в 160 мм может быть проложен без дополнительных мер защиты на глубине в несколько метров.
  6. Гладкая внутренняя поверхность рыжей канализационной трубы не позволяет откладываться на ней различным отходам.
  7. Поливинилхлорид, из которого производится данное изделие, устойчив к различным агрессивным веществам, которые могут содержаться в сточных водах.
  8. Небольшая масса рыжих канализационных поливинилхлоридных труб диаметром в 160 мм позволяет легко их транспортировать.
  9. Данные изделия являются экологически безопасными благодаря тому, что их можно перерабатывать, а полученный материал вновь применять для изготовления самых разных товаров.
  10. Трубы из поливинилхлорида легко поддаются механической обработке.

Что касается недостатков, то у рыжей канализационной трубы диаметром в 160 мм он только один – более высокая, по сравнению с серыми или черными изделиями, цена.

Требования к стыкам канализационных труб и углу соединения

При создании канализационной системы самостоятельно следует помнить о правилах укладывания трубопровода. Его укладывают под небольшим уклоном. Это необходимо, чтобы не застаивалась вода в системе. Уклон должен быть не менее 2 см на каждый уложенный метр. Правильность прокладки труб проверяют по уровню.

Слабым местом при укладке канализационной системы являются места стыков. Поэтому их герметизация имеет особое значение. После окончания сбора конструкции систему проверяют на наличие протечек. Для этого сток полностью заполняют водой. При испытаниях в ревизии ставят временные заглушки. Утечки быть не должно.

Напорная канализация

Обычно в бытовых условиях канализация делается самотечной; однако при сложном рельефе местности или при размещении сантехнических приборов в подвале отдельные участки могут комплектоваться фекальными насосами. Как монтируются напорные участки?

  • Обычной безнапорной трубой с обязательным креплением всех горловин. Прочность труб и фасонины вполне достаточна, чтобы выдержать напор в 3 — 5 метров. Жесткая фиксация всех соединений не даст им расстыковаться;
  • Раструбной трубой под клеевые соединения. Клей-растворитель для ПВХ наносится на наружную поверхность трубы или на внутреннюю поверхность раструба, после чего детали совмещаются, проворачиваются на четверть оборота и фиксируются на пару минут в неподвижном положении;

Клеевое соединение напорной канализации из ПВХ.

Так выглядит склейка раструба.

Напорной полиэтиленовой трубой. Ее диаметры соответствуют диаметрам безнапорной канализации и делают ее полностью совместимой с пластиковой фасониной.

Напорная полиэтиленовая труба продается бухтами или отрезками длиной до 12 метров.

Виды крепежей для труб

Сегодня на строительном рынке можно встретить различные материалы для крепежа канализационных труб. При создании системы канализации пользуются хомутами, кронштейнами и клипсами и подвесами-крючками. Каждое крепление имеет свое предназначение. Подвесы используются только для фиксации труб к потолку, кронштейны только к стеновой поверхности, остальные детали могут использоваться для создания как потолочных фиксаций, так и стеновых: вертикальных и горизонтальных.

Чаще всего выбор в пользу того или иного крепления связан с используемым материалом труб: для небольших пластиковых труб используются клипсы из полистирола, для металлопластиковых труб — кронштейны.

Рекомендуем ознакомиться: Особенности применения фитингов, выполненных из нержавеющей стали

Наиболее популярные крепления для канализации — хомуты различных видов. Они могут быть как металлическими, так и пластиковыми. Обе разновидности позволяют надежно зафиксировать трубы под нужным углом. Выбор чаще всего зависит от предпочтений покупателя.

Крючки-подвесы

Этот тип крепежа используется для подвешивания труб к потолку. Такой способ крепления применяется при прокладке, например, канализационных рукавов в подвале на небольшом расстоянии от потолка.

Кронштейны

Подходят для фиксации металлопластиковых труб. В своей конструкции деталь имеет металлическую застежку. В рабочем положении они предотвращают риски смещения трубы в стороны.

Клипсы

Клипсы предназначены для фиксации пластиковых труб небольшого диаметра (до 50 мм). Изготавливаются из полистирола. Их легко использовать: клипса фиксируется к стене с помощью дюбеля, после чего в нее вставляется труба.

Хомуты и их разновидности

Основными крепежными деталями канализационной системы являются хомуты. Механизм действия крепежа заключается в том, что приспособление охватывает трубу и удерживает ее в нужном положении. Дополнительные элементы фиксируют хомут, а вместе с ним и трубу к поверхности стены. Детали могут быть укомплектованы резиновыми вкладышами, которые обеспечивают надежный захват трубы.

Стандартный хомут в своей конструкции имеет две скобы, скрепленные между собой болтовым соединением.

Рекомендуем ознакомиться: Утеплитель для защиты труб, изготовленный из вспененного полиэтилена (теплоизоляция)

При выборе изделий важно обращать внимание на способ фиксации. Добиться идеальной герметичности канализационной системы можно с помощью хомутов, обеспечивающих жесткое или плавающее крепление:

  • В первом случае, фикация представляет собой прочное закрепление, предотвращающее даже незначительное смещение труб. При этом патрубок затягивается полностью.
  • Плавающее соединение — предполагает небольшую подвижность вдоль по горизонтальной плоскости, что достигается некоторым ослаблением хомута. Такой способ крепежа позволяет исключить риски разрушения конструкции при термической деформации. Они легко устанавливаются: достаточно просто поместить трубу в хомут, закрепленный на стене, приложив небольшое усилие. Небольшой щелчок — и труба надежно зафиксирована.

Чаще всего классификация подразумевает деление по материалам изготовления. Выбор изделия из определенного материала также связан со способом фиксации. Если металлические хомуты можно использовать в обоих вариантах, то пластиковые применяются только для плавающих креплений.

Главным преимуществом хомутов является возможность применения для монтажа труб различных диаметров.
