Монтаж потолочно-проходного узла для дымохода

Выведение трубы через крышу

Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:

  • проходы через кровельный пирог должны быть пожаробезопасны;
  • подкровельное пространство должно быть максимально защищено от проникновения влаги.

Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.

Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.

Профессионалы рекомендуют избегать оборудования проходного элемента в ендове (место схождения двух скатов с внутренним углом), так как в этой точке установить кровельный проход особенно тяжело. В результате дождей и снегопадов место примыкания может не справиться с влагой и как результат, кровля даст течь.

Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см. Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки

Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.

Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.

Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.

Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

  • дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
  • хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
  • юбка (элемент, защищающий место выхода трубы через кровлю);
  • кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Особенности работы дымохода

Удаление газов по каналу будет происходить эффективно только в случае устройства трубы по стандартным размерам из правильного материала. Эти характеристики трубы выбирают в зависимости от вида топлива, материалом для дымохода служат:

  • огнеупорные керамические кирпичи;
  • асбестовые трубы;
  • нержавейка;
  • сэндвич трубы с внутренним слоем утеплителя.

Кирпичные каналы выполняют в случае стационарного дымохода, обеспечивающего отвод газов при отоплении дровами и углем

Для определения диаметра и внутреннего размера принимают во внимание мощность котла и размеры топки. При неправильном расчете получается обратная тяга или существенно снижается полезное действие печи. Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель

Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур

Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель. Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур.

Допускается устраивать один дымоход на два работающих отопительных агрегата, если внутренний размер дымохода, поднятый на требуемую высоту над коньком крыши, позволяет беспрепятственно вывести продукты сгорания от обеих печей. Труба участка рассечки выполняется высотой около 0,8 м.

Зависимость тяги от высоты трубы

Важность дымохода в системе отопления трудно переоценить. Попытки сэкономить на лишнем метре трубы приведет к холодным стенам в отопительный период и излишнему перерасходу топлива. Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу

Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу.

Узкий дымоход большой высоты относительно конька приведет к ускорению дымовых масс, таким образом, уменьшив теплоотдачу. Для поддержания нужной температуры в комнате придется добавлять топливо сверх нормы. Широкий канал небольшой высоты позволит произвольно вращаться дыму и газам в трубе, их движение замедлится, скорее всего, получится обратный поток газов. Чаще всего это происходит осенью или весной, когда разница температур снаружи и внутри снижается и дым, не преодолевая сопротивления, затягивается в помещение через топку.

Расположение и высота дымохода

Чтобы правильно выбрать высоту дымохода относительно конька крыши нужно учитывать расположение рядом построенных сооружений. Для дома на открытом воздухе показатели тяги будут хорошие, так как происходит постоянное обдувание и подхват дымовых масс. Если говорить о небольшом строении в окружении высотных домов, то длину трубы следует увеличивать. Высота дымохода зависит от некоторых факторов:

  • наклона плоскости кровли;
  • расположение канала на плане крыши относительно конька;
  • расположения окружающих построек и деревьев;
  • расчетной толщины снежного покрова в конкретной местности.

При устройстве дымохода следует определить:

  • возвышение трубы относительно конька кровли;

  • общую длину дымового канала от печки;
  • вид и габариты оголовка;
  • высоту дымохода относительно вентиляции, окон соседних строений.

Проход кирпичной трубы через потолок

Отдельного рассмотрения стоит случай, когда через потолок проводится кирпичная труба. В принципе, это тоже входит в работу печника, но даже при этом владельцу стоит понимать, что делается и почему.

Кирпичный дымоход нагревается так же, как и любой другой. Поэтому при прохождении его через межэтажное перекрытие нужна термическая защита этого перекрытия от избыточной температуры.

Кирпичную трубу изолируют либо с помощью кирпича, либо бетона. Для того, чтобы кирпичный ППУ надежно соединялся с трубой, делается «распушка» — это постепенное увеличение сечения трубы за счет дополнительных кирпичей.

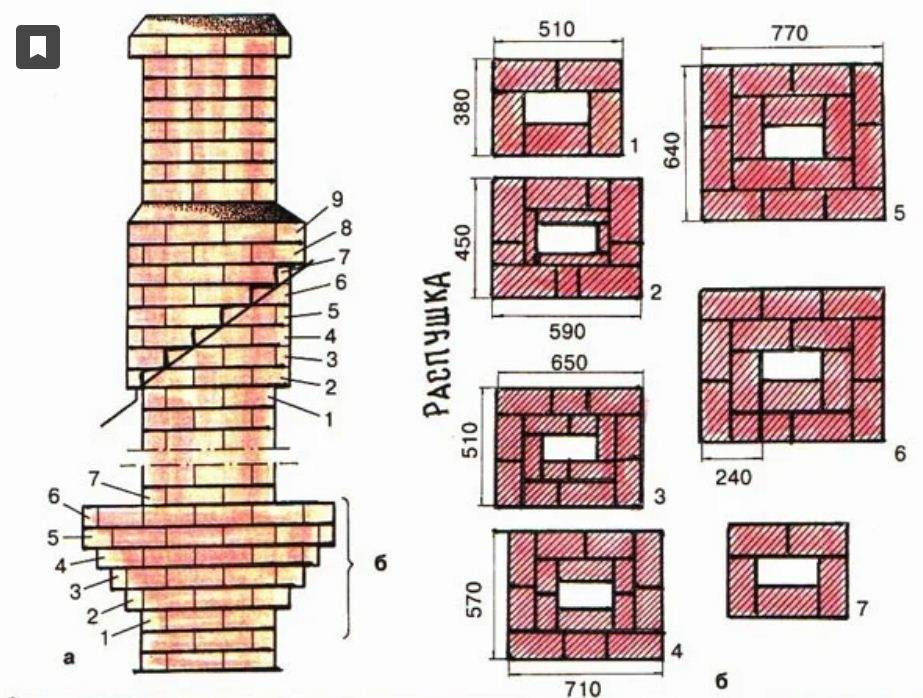

Порядовка распушки показана на рисунке ниже.

Альтернативой может быть создание опалубки на размер ППУ и заливка ее бетоном.

Отверстие в перекрытии вырезается под размер распушки.

Но автор ролика считает такое утолщение трубы уродством, и предлагает следовать предписанию, которое не настаивает на том, чтобы изоляция делалась из кирпича. Мы согласны, что можно найти более эффективный материал, но это не минвата! Потому что она превратится в труху со временем.

Что по этому поводу говорят строительные нормы и правила (СНиП)

СНиП 41-01-2003 «Вентиляция, кондиционирование и отопление» регламентирует основные аспекты, связанные с обустройством различных автономных систем отопления

Так как данная публикация посвящена разбору конструктивных особенностей прохождения дымохода через чердачное перекрытие, необходимо особое внимание уделить разделу 6.6 — это «Печное отопление», и его подразделам

В некоторых случаях эти существующие правила становятся настоящей проблемой для владельцев частных домов при обустройстве ими системы обогрева дома. Подобные затруднения возникают в связи с тем, что некоторые из требований для современных отопительных систем и применяемых для термоизоляции материалов явно устарели. Однако, несмотря на возможные очевидные противоречия, контролирующие организации опираются именно на это руководство и требуют выполнения установленных норм.

При этом нужно помнить, что если печь устанавливается в только что построенном доме, то необходимо будет узаконить ее наличие в противопожарных службах, иначе зарегистрировать недвижимость просто не получится. Такое разрешение выдается на основании составленного работником контролирующей организации акта, который проводит приемку постройки. Если при проведении инспектирования обнаружатся серьезные нарушения действующих норм, то, никуда не деться – придется исправлять допущенные ошибки. Поэтому лучше всего сразу заведомо не отступать от установленных стандартов.

Конструкция и расположение как самой печи, так и ее дымохода строго регламентируется действующими строительными нормами и правилами

Не все любят сухой язык нормативных документов, и оттого просто боятся заглядывать в них. Попробуем изложить эти правила для них в нескольких абзацах:

Толщина стенок кирпичного дымохода в области его прохождения через перекрытия, кровлю или стены (перегородки) должна быть больше, чем по основной высоте. Это утолщение и носит название разделки.

По существующим нормам толщина разделки считается с учетом толщины самой трубы. У мастеров на этот счет часто используется разговорный термин «от дыма». Итак, нормативный размер разделки составляет:

— 500 мм, если труба граничит со строительной конструкцией из возгораемого материала (к числу которых, естественно, относится и деревянное перекрытие).

— 380 мм – для тех случаев, когда материалы строительной конструкции защищены от возгорания слоем штукатурки не менее 25 мм с армированием стальной сеткой, или металлическим листом с асбестовой прокладкой подл ним толщиной не менее 8 мм.

Высота разделки дымохода должна быть больше толщины перекрытия как минимум на 70 мм. Кстати, СНиП не оговаривает, с какой стороны должны «выглядывать» эти миллиметры – снизу, на потолке, или в чердачном помещении. Среди мастеров, судя по форумам, тоже единодушия нет. Но, как правило, заказчики просят выполнить ровный потолок в комнате, стало быть 70-миллимитровая ступенька может расположиться в чердачном помещении. Однако, если опять же почитать форумы, то можно встретить случаи, когда инспектора пожарной охраны требовали 70-миллиметрового «бортика» и сверху, и снизу. И убедить их в обратном – не удавалось.
Разделку дымохода нежелательно жёстко фиксировать к материалам перекрытия или опирать на какие-либо строительные конструкции. Правда, категоричного запрета на этот счет – нет, но все же следует придерживаться такой рекомендации, чтобы случившаяся по каким-либо причинам деформация одного элемента не влекла за собой разрушение и другого.
Пространство между разделкой и строительной конструкцией заполняется негорючими материалами. Перечень материалов не оговаривается, но на практике обычно применяют те, которые можно отнести к категории термоизоляторов — это керамзит, вермикулит, минеральная вата.
Если разделка трубы приходится на проём стены или перегородки и горючих материалов, то ее толщина не может быть меньше толщины самой перегородки. При это разделка должна быть выполнена по всей высоте стены.
При проходе трубы через кровельное покрытие также нередко выполняется разделка, которая в этом месте имеет название «выдра». В любом случае, расстояние от наружных стенок до любых элементов кровельной конструкции из горючих материалов должно составлять не менее 130 мм для кирпичной трубы, и 250 мм – для керамической без термоизоляции (при использовании изоляции с сопротивлением теплопередаче не менее 0,3 м²×ºС/Вт – 130 мм)

Участок кровли в месте прохода должен быть только из негорючего материала.
При возведении печи и ее дымохода важно соблюдать и расстояние до стен и перегородок. Этот просвет имеет свое наименование – отступка

Величина отступки также регламентируется требованиями СНиП:

Проход через деревянное перекрытие

Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.

Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.

Использование кирпичных конструкций

Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.

Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.

Гипсокартонный короб

Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.

Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

Короб из металла

Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.

Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.

Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:

  • если больше 200мм, то правильный размер 1,0х1,0м;
  • если 200 мм – 48-50см.

Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.

При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.

Ошибки в монтаже дымохода

Так как правильно установить печь в доме и вывести трубу через стену получается не всегда, следует рассмотреть самые распространённые ошибки монтажа, чтобы избежать их. Некорректная робота конструкции возможна в таких случаях:

  • Недостаточное количество утеплителя на стыке элементов. В этом случае труба будет перегреваться.
  • Наличие стыков в местах прохождения через стену или кровельный свес. Такой монтаж повышает риск возгорания капитального сооружения.

Видео описание

В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:

  • Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
  • Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
  • Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.

Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.

Советы специалистов

Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:

  • если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
  • слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);


Правила монтажа труб дымоходаИсточник krovgid.com

Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.

Срок эксплуатации наружного дымохода

Срок службы конструкции зависит от материала её изготовления и правильности монтажа. Керамические трубы при правильном использовании буду выполнять свою функцию до 40 лет. Кирпичный дымоход можно эксплуатировать более 50 лет. Нержавеющую сталь придётся поменять через 15-20 лет, но тут все зависит от толщины металла. Оцинковка имеет самый короткий срок службы: до 10 лет.

На долговечность конструкции влияет температура нагрева отходящих газов. Качественная сэндвич-система простоит до 20 лет. Сооружения служат дольше, если отопительное оборудование работает на газу или пеллетах.

Коротко о главном…

Дымоходы бывают одно- и двустенными. По материалу изготовления выделяются металлические, кирпичные сооружения и конструкции из сэндвич-труб. Последний вариант является оптимальным для частных домов. При монтаже дымохода соблюдаются правила его размещения в помещении. От правильности определения диаметра и высоты конструкции зависит её функциональность, а также наличие тяги в отопительном оборудовании.

Технология монтажа через деревянную и кирпичную стену одинаковая, но есть некоторые нюансы: древесина больше подвержена воспламенению и требует максимальной защиты. Во время монтажа нужно соблюдать пожарные нормы, а также учитывать возможные ошибки.

Установка дымохода-сэндвича

Подключение дымохода может осуществляться как непосредственно к печке, так и к теплообменнику (баку), через который выполнен проход дымовой трубы.

Первое, что необходимо выполнить — это установка одностенной трубы из нержавейки нужной длины. Установка именно одностенной трубы поможет на первом этапе рассеивать большое количество тепла.

При установке утепленного варианта дымохода (сэндвича) большая степень нагрева будет способствовать перегреву наружного контура дымохода.

Схема прохода сэндвич-трубы через крышу.

При первом варианте с одностенной трубой вы значительно снизите тепловые нагрузки на дымоход и одновременно обеспечите быстрый прогрев парилки. На следующем этапе осуществляется установка вставки-задвижки (шибера) при отсутствии ее в печи для бани. При низком банном потолке шибер закрепляется прямо на печь (бак, теплообменник), одностенные трубы при этом не используются.

Теперь необходимо выполнить устройство нижней насадки. Она будет осуществлять переход между двумя видами труб — одностенной и утепленной (сэндвич). Настал момент установки утепленной трубы бани. Она должна быть необходимой вам длины и размещаться до самой верхней точки дымохода. Нецелесообразной будет установка в верхней части дымохода одностенной трубы после сэндвича. При таком варианте дымовые газы будут достаточно быстро остывать, что способствует ухудшению тяги и образованию конденсата.

Чтобы осуществить проход через перекрытия бани (сгораемые), можно использовать так называемый телескоп. В такой конструкции предусмотрено наличие регулировки под нужную толщину имеющегося перекрытия.

Технология установки следующая:

  1. В перекрытии из дерева вырезается отверстие размером больше на 15 см, чем диаметр (наружный) трубы сэндвич. В этом отверстии будет размещаться телескопическая гильза.
  2. Пространство между перекрытием бани (дома) и установленной гильзой заполняется утеплителем жаростойкого характера, как вариант можно использовать керамзит.
  3. Листы квадратной формы, закрепленные снизу и сверху, будут маскировать зазор (где проход через крышу ) и помогут сохранить привлекательный внешний вид.

Еще один нюанс: для того чтобы качественно осуществить герметичный проход через крышу бани, необходимо использовать специальную силиконовую проходку, выполненную на алюминиевой основе, которая легко принимает форму кровли.

В верхней части дымоходной трубы располагается утепленная насадка, закрывающая утеплительный материал с сэндвича. Значит, защита от влаги и разрушения вам обеспечена. В эту насадку устанавливается зонт, предназначенный для защиты дымоходной трубы от различного вида осадков. Все стыки элементов и теплоизоляции (насадки, трубы и так далее) укрепляются стягивающими хомутами, предотвращающими разъединение.

Виды расположения сендвич-дымоходов.

Виды дымоходов для бани

Существует два принципиально разных вида дымохода:

  1. Внутренний (классический). Трубу выводят через потолок помещения и крышу.
  2. Внешний, который в нашей стране получил широкое распространение не слишком давно. При устройстве этого вида дымоотвода трубу выводят через стену, основная ее часть ведется по улице.

Внутренний дымоход

Устройство внутреннего дымоотвода в бане используют традиционно для кирпичных печей. Трубу складывают в этом случае также из кирпича. Устанавливают классическую заслонку регулировки тяги. Выводят канал вертикально от печи через потолочное покрытие, затем на улицу через кровлю.

Рекомендуем ознакомиться:  Как правильно заменить трубы в системе канализации

Этот тип устройства вывода дыма предполагает два технологических отверстия, которые нуждаются в теплоизоляции и качественной гидроизоляции. Сделать сложную работу самостоятельно получается не у каждого любителя собственной парилки. К недостаткам бюджетной бани относят громоздкость кирпичной печи и конструкции трубы. В небольших парилках такое сооружение может занимать до половины площади.

Внутренний дымоход с колодцами и лежанкой можно сделать и в бане. Теплая стена позволит сохранить максимум тепла, что будет не лишним в северных широтах. Здесь лучше нанять профессионала и обустроить переходы согласно требованиям. При этом внутренний дымоотвод в бане позволит сэкономить средства на отоплении.

Значительно проще установить в бане готовую печь на твердом топливе и своими руками вывести трубу через стену в бане.

Технология монтажа и вывод на крышу

Технологии монтажа разделки круглых и прямоугольных труб различны. Дело в том, что меняется сама форма проходного узла, а значит меняется технология выполнения проходки. Форма дымохода обуславливается только желаниями владельца. Дело в том, что на круглой трубе не будет скапливаться сажа. К тому же внешняя часть такого дымохода имеет более обтекаемую форму, что улучшает аэродинамическую защиту трубы. Но прямоугольный трубопровод проще спрятать. Он выгоднее с эстетической точки зрения, поэтому иногда применяют его.

Установка потолочного проходного узла

Круглых труб

Для круглых труб самостоятельно изготовить детали прохождения не получится, поэтому придется использовать покупные элементы. Заслуженную популярность на рынке пользуются фланцы на алюминиевой основе. К круглой основе с помощью заклепок прикрепляется подвижная силиконовая или резиновая гофра, которая натягивается на трубу. С внутренней и внешней стороны проходные элементы соединяются между собой, в результате чего получается надежное и крепкое соединение.

Для случаев, когда не получается натянуть соединение на трубу, есть разъемные фланцы, которые благодаря специальной технологии можно обернуть вокруг трубы и стянуть с минимальным зазором между разделкой и трубой.

Прямоугольных труб

Прямоугольные трубы популярны для различных дизайнерских проектов. К тому же, основные детали разделки можно изготовить самостоятельно из листового металла. Это:

  • Пристенный профиль или внутренний фартук
  • Галстук
  • Внешний фартук

Все эти элементы представляют собой уголки с надрезами в месте сгиба. Верхняя часть фартука загибается вовнутрь, таким образом из уголка получается элемент пристенного профиля, который будет перекрывать соседний элемент.

Опытные кровельщики изготавливают фартуки из жести, но при желании можно выполнить все из нержавеющей стали.

Галстуком называют треугольный плоский лист металла, который предохраняет часть контр обрешётки под трубопроводом от замачивания.

Схема разделки прямоугольной трубы
